Расстояние от лэп 10 кв до здания: Допустимые расстояния от проводов ВЛ 6-10 кВ до различных объектов | ВЛ и провода

Охранные зоны линий электропередач и объектов электросетевого хозяйства. Размеры зон

Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (Постановление Правительства РФ № 160 от 24.02.2009).

Введение таких правил обусловлено вредным воздействием электромагнитного поля на здоровье человека.

По информации Центра электромагнитной безопасности, в соответствии с результатами проведённых исследований, установлено, что у людей, проживающих вблизи линий электропередачи и трансформаторных подстанций:

• могут возникать изменения функционального состояния нервной, сердечно-сосудистой, нейрогорморальной и эндокринной систем
• нарушаться обменные процессы, иммунитет и воспроизводительная функции

Чем дальше от источников электромагнитного поля находится строение, тем лучше.  В то же время, существуют такие зоны, где строительство категорически запрещено.

Земельные участки, расположенные в охранных зонах ЛЭП, у их собственников, владельцев или пользователей не изымаются.

Они могут эксплуатироваться с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков:

• в свидетельствах
• в кадастровых паспортах
• в выписках ЕГРН

Ограничения прав касаются возможности (точнее, невозможности) ведения в охранной зоне ЛЭП капитального строительства объектов с длительным или постоянным пребыванием человека:

• домов
• коттеджей
• производственных и непроизводственных зданий и сооружений

Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в электросетевую организацию.

Дальность распространения электромагнитного поля (и опасного магнитного поля) от ЛЭП напрямую зависит от её мощности.

Даже при беглом взгляде на висящие провода можно примерно установить класс напряжения ЛЭП. Определяется это по числу проводов в связке, то есть не на опоре, а в фазе:

• 4 провода – для ЛЭП 750 кВ
• 3 провода – для ЛЭП 500 кВ
• 2 провода – для ЛЭП 330 кВ
• 1 провод – для ЛЭП ниже 330 кВ

Можно ориентировочно определить класс напряжения ЛЭП по числу изоляторов в гирлянде:

• 10 – 15 шт. -– для ЛЭП 220 кВ
• 6 – 8 шт. – для ЛЭП 110 кВ
• 3 – 5 шт. – для ЛЭП 35 кВ
• 1 шт. – для ЛЭП ниже 10 кВ

Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи (пункт 6.3 в СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»)

Размеры санитарно-защитных зон определяются в соответствии с действующими санитарно-эпидемиологическими нормами допустимых уровней шума, электромагнитных излучений, инфразвука, рассеянного лазерного излучения и других физических факторов на внешней границе санитарно-защитной зоны.

В целях защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи (ВЛ), устанавливаются санитарные разрывы – территории вдоль трассы высоковольтной линии, в которой напряженность электрического поля превышает 1 кВ/м.

Для вновь проектируемых ВЛ, а также зданий и сооружений допускается принимать границы санитарных разрывов вдоль трассы ВЛ с горизонтальным расположением проводов и без средств снижения напряженности электрического поля по обе стороны от неё на следующих расстояниях от проекции на землю крайних фазных проводов в направлении, перпендикулярном ВЛ:

• 20 м – для ВЛ напряжением 330 кВ
• 30 м – для ВЛ напряжением 500 кВ
• 40 м – для ВЛ напряжением 750 кВ
• 55 м –  для ВЛ напряжением 1150 кВ

При вводе объекта в эксплуатацию и в процессе эксплуатации санитарный разрыв должен быть скорректирован по результатам инструментальных измерений.

Установление размера санитарно-защитных зон в местах размещения передающих радиотехнических объектов проводится в соответствии:

• с действующими санитарными правилами и нормами по электромагнитным излучениям радиочастотного диапазона
• с действующими методиками расчёта интенсивности электромагнитного излучения радиочастот

Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов.

Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений.

В соответствии с Приложением «Требования к границам установления охранных зон объектов электросетевого хозяйства» к Постановлению Правительства РФ «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон» ( №160 от 24 февраля 2009 года):

Охранные зоны устанавливаются

1. Вдоль воздушных ЛЭП

в виде части поверхности участка земли и воздушного пространства на высоту, соответствующую высоте опор воздушных ЛЭП, ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны ЛЭП от крайних проводов при неотклонённом их положении на следующем расстоянии:

• для ВЛ ниже 1кВ – 2 м
  • для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т. д.
  • охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий

• для ВЛ 1 – 20 кВ
  • 10 м
  • 5 м – для линий с самонесущими или изолированными проводами, размещенных в границах населённых пунктов

• для ВЛ 35 кВ
  • 15 м

• для ВЛ 110 кВ
  • 20 м

• для ВЛ 150-220 кВ
  • 25 м

• для ВЛ 300 кВ, 500 кВ, +/- 400 кВ
  • 30 м

• для ВЛ 750 кВ, +/- 750 кВ
  • 40 м

• для ВЛ 1150 кВ
  • 55 м

2. Вдоль подземных кабельных линий электропередачи

• в виде части поверхности участка земли, расположенного под ней участка недр:
  • на глубину, соответствующую глубине прокладки кабельных линий электропередачи

• охранная  зона:
  • ограничена параллельными вертикальными плоскостями, отстоящими по обе стороны ЛЭП от крайних кабелей на расстоянии 1 м
  • при прохождении кабельных линий напряжением до 1 кВ городах:
    • под тротуарами – на 0. 6 м в сторону зданий и сооружений и на 1 м в сторону проезжей части улицы

3. Вдоль подводных кабельных линий электропередачи

• в виде водного пространства от водной поверхности до дна
• охранная зона ограничена вертикальными плоскостями:
  • отстоят по обе стороны линии от крайних кабелей на расстоянии 100 м

4. Вдоль переходов воздушных линий электропередачи через водоемы (реки, каналы, озера и др.)

• в виде воздушного пространства над водной поверхностью водоемов
  • на высоту, соответствующую высоте опор воздушных ЛЭП

• охранная зона ограничена вертикальными плоскостями:
  • отстоят по обе стороны ДЭП от крайних проводов при неотклоненном их положении для судоходных водоемов на расстоянии 100 м
  • для несудоходных водоёмов – на расстоянии, предусмотренном для установления охранных зон вдоль воздушных ЛЭП

5.  Вокруг подстанций

• в виде части поверхности участка земли и воздушного пространства:
  • на высоту, соответствующую высоте наивысшей точки подстанции

• охранная зона ограничена вертикальными плоскостями:
  • отстоят от всех сторон ограждения подстанции по периметру на расстоянии, указанном в подпункте «1», применительно к высшему классу напряжения подстанции

Установление охранных зон

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее – сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства. Оно должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учёта), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества. На этом основании  федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учёта недвижимого имущества сведений о границах охранной зоны.

Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.

Примечание

1. Не допускается прохождение ЛЭП по территориям:
   • стадионов
   • учебных учреждений
   • детских учреждений

2. Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние не менее 20 м от крайних проводов до границ:
   1. приусадебных земельных участков
   2. индивидуальных домов
   3. коллективных садовых участков

3. Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается
4. Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I – II степени огнестойкости:
   • в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов
   • для ВЛ 330-750 кВ – только над производственными зданиями электрических подстанций

Запреты охранной зоне ЛЭП (ВЛ)

Запрещается:

1. производить:
   • строительство
   • капитальный ремонт
   • снос любых зданий и сооружений

2. проводить всякого рода горные, взрывные, мелиоративные работы
3. производить посадку деревьев, полив сельскохозяйственных культур
4. размещать автозаправочные станции
5. загромождать подъезды и подходы к опорам ВЛ
6. устраивать свалки снега, мусора и грунта
7. складировать корма, удобрения, солому
8. разводить огонь
9. устраивать спортивные площадки, стадионы, остановки транспорта
10. проводить любые мероприятия, связанные с большим скоплением людей

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Нарушение требований «Правил охраны электрических сетей напряжение свыше 1000 В», если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

• физические лица наказываются штрафом:
  • в размере от 5 до 10 минимальных размеров оплаты труда

• юридические лица наказываются штрафом:
  • от 100 до 200 МРОТ

строительство дома по нормам СанПиН и вред для здоровья

При прохождении электрического тока большого напряжения вокруг проводника образуется вредное для организма электромагнитное поле. Для защиты человека от этого излучения рассчитаны и введены нормы СанПиН. В них указаны безопасные для проживания расстояния от электрических линий до жилых домов с учётом напряжения в сети. Что такое охранная зона ЛЭП, можно ли в ней вести строительство и работы, а также в чём измеряется это воздействие – далее в статье.

Содержание статьи

• 1 Последствия воздействия электромагнитного поля на организм человека
• 2 Нормативные документы
• 3 Что такое охранная зона и где она устанавливается
• 4 Охранная зона в зависимости от напряжения линии
• 5 Определяем напряжение ЛЭП по внешнему виду
• 6 Как работать в охранных зонах
• 7 Какие действия запрещены в охранной зоне ЛЭП
• 8 Основные правила техники безопасности при нахождении в охранной зоне ЛЭП

Последствия воздействия электромагнитного поля на организм человека

Спустя многочисленные опыты и наблюдения, доказано, что:

• Электромагнитные поля индуцируют как разность потенциалов, так и токи в человеческом организме. Кратковременное воздействие таких значений неопасно для здоровья, но продолжительное нахождение в зоне действия излучений может серьёзно нарушить работу внутренних органов.
• Большой период под электромагнитным излучением приводит к повышению температуры организма – факт весьма сомнительный и недоказанный, и сегодня существует только в качестве теории.
• Даже слабое, но продолжительное по времени излучение от ЛЭП приводит к учащению мигреней и головных болей, головокружению, нарушению сна, постоянному чувству усталости, некорректной работе всей нервной системы.

Проведены исследования в области воздействия электромагнитного излучения на организм беременных женщин. Вывод: учащение количества преждевременных родов, выкидыши, слишком малый вес новорождённых младенцев. Длительное воздействие  поля – одна из причин появления раковых заболеваний.

Воздействие на человека линий электропередачи характеризуется ещё плотностью потока магнитной индукции. Это величина измеряющаяся в Тесла. Для человека нормальный уровень составляет 0,2 – 0,3 мкТл (микроТесла), но это зарубежные исследования не принятые в России. У нас по этой величине норматива нет.

Важно! Зная безопасное расстояние, на котором следует находиться от линии, можно сохранить не только своё здоровье, но и жизнь.

Нормативные документы

Главный нормативный документ при определении охранной зоны линии электропередач – ГОСТ 12.1.051-90, который подробно описывает безопасное расстояние. Отдельный пункт посвящён безопасности работ в зоне появления электромагнитного поля вокруг линий электропередач.

Что касается охраны здоровья людей были введены нормы СанПиН. С их введением уже запрещалось строительство внутри санитарно охранных зон ЛЭП и указаны безопасные величины электрических полей.
Действующие довольно продолжительное время СанПиН 2971-84, сейчас уже утратил силу и сменён новым документом СанПиН 2.1.2.1002-00 регламентирующим застройку СНТ и ИЖС.

Строительство жилых домов от ЛЭП строго определено безопасной дистанцией

Что такое охранная зона и где она устанавливается

Охранная зона ЛЭП – это условная плоскость, проложенная на определённом расстоянии от линий электропередачи, длительное пересечение которой может негативно повлиять на состояние здоровья человека.

Особенности определения охранной зоны ЛЭП согласно ГОСТу 12.1.051-90:

• К понятию охранной зоны относится пространство от линии электропередачи до земли.
• Территория с повышенной опасностью для человеческого организма заключена двумя условными плоскостями, проходящими по вертикали, слева и справа от ЛЭП.

Важно! Условные плоскости проходит не от самих кабелей, а на определённом ГОСТом 12.1.051-90 расстоянии от них.

• Если ЛЭП проложена над озером, рекой, или водоёмом другого типа то воображаемые плоскости для судоходных водоёмов определяются в расстояние 100 м от кабелей линии, а для несудоходных – также, как и для пространства над землёй.
• Расстояние от кабелей для подземных ЛЭП – не менее 1 м.
• Расстояние от подводных ЛЭП – 100 м.

Не следует путать понятия охранной зоны и зоны, где существует высокая вероятность получения удара электрическим током. Такая вероятность исключается или минимизируется точным следованием правил конструирования ЛЭП, которых необходимо неукоснительно придерживаться при строительстве линий электропередачи.

Опасная зона вокруг электрической линии

Охранная зона в зависимости от напряжения линии

ГОСТ 12.1.051-90 определяет расстояние от крайних кабелей линии электропередачи в зависимости от напряжения ЛЭП. На действующих линиях границы санитарно-защитных зон определены критериями напряжённости электрического поля — 1 кВ/м.

1. До 20 кВ – 10 м.
2. От 20 до 35 кВ – 15 м.
3. От 35 до 110 кВ – 20 м.
4. От 110 до 220 кВ – 25 м.
5. От 220 до 500 кВ – 30 м.
6. От 500 до 750 кВ – 40 м.
7. От 750 до 1150 кВ – 55 м.

Визуально откладывая выше приведённые расстояния от ЛЭП (в зависимости от напряжения линии), необходимо сразу провести условные вертикальные проекции на землю – это и будет граница охранной зоны. Для большей безопасности и сохранности здоровья не стоит длительное время находиться в таких областях. Строить под ЛЭП запрещено.

Определяем напряжение ЛЭП по внешнему виду

Если вблизи вашего дома проходит высоковольтная линия определить её напряжение можно по внешнему виду. Самые часто встречаемые в населённых пунктах, это опоры линий 0,4 и 10 киловольт.

Опоры с напряжением до 0,4 кВ тоже имеют охранную зону равную 2 метрам. Чаще всего в городах проведены проводом СИП, а также алюминиевым проводом на невысоких опорах с небольшими изоляторами белого, коричневого цвета или стеклянными.

Опоры ЛЭП в 10 кВ отличаются более крупными изоляторами коричневого цвета, и высота около 9 метров.

Воздушки — 35, 110 и 220 кВ имеют по одному проводу на фазу. 330 кВ — 2 провода, 500 кВ — 3, а 750 кВ — 4 или 5 проводов. Различаются и по количеству изоляторов в гирляндах: 35 кВ 3-5 шт., 110 кВ 6-8 шт., 220 кВ 10 -15 шт., ВЛ-500 кВ от 20 и ВЛ-750 кВ более 20 штук.

Изоляторы 0,4, 10 и 35 килоВольт

Опора с напряжением 0,4 кВ. Небольшие изоляторы с 1 проводом

Опора 10 кВ, увеличенные изоляторы и толще провод

Опора с напряжением 35 кВольт. 1 провод подвешен на 3 изоляторах

Опора 110 киловольт. Одна жила на 6-8 изоляторах

Опоры 220 кВ имеют 1 провод с подвесом на 10-15 изоляторах

Опора 330 кВольт подвешиваются 2 жилы на 14 и более изоляторах

500 кВ имеет 3 жилы. Изоляторов более 20 штук

ВЛ 750 кВ. Имеет 4 или 5 проводов.

Как работать в охранных зонах

Длительное нахождение в областях близких к ЛЭП приводит к нарушению работы человеческого организма, ухудшению самочувствия и здоровья. Необходимость проведения каких-либо монтажных или строительных работ подразумевает соблюдение определённых мер безопасности.

Перед проведением работ в охранных зонах должны быть соблюдены все требования ГОСТа 12.1.019, Если нет возможности отключить линию – необходимо выдать рабочему персоналу средства защиты, установить защитное ограждение, обеспечить полную изоляцию рабочего места.

Если повышен риск прикосновения к токонесущим частям, следует обеспечить защитное заземление или зануление линии. Специальными приборами замерить сопротивление изоляции. В зависимости от ситуации, защитные средства можно применять как по отдельности, так и все вместе.

Обязательно! Перед началом работ должен быть проведён инструктаж по технике безопасности. При необходимости у персонала также проверяют знания основных правил безопасности или долженствующих инструкций.

Перед проведением земельных работ необходимо убедиться, что в этом месте не проложены высоковольтные линии. Очень часто экскаватор становится причиной серьёзного короткого замыкания, при котором может пострадать не только техника, но и здоровье самого экскаваторщика.

Если ваш дом был построен в охраняемой зоне, но до возведения воздушной линии подрядчик выполняющий работы должен согласовать проводимые работы.

Какие действия запрещены в охранной зоне ЛЭП

Высокое напряжение, под которым находятся линии электропередач, является прямой угрозой жизни и здоровью как обслуживающего персонала, так и случайных людей, игнорирующих правила техники безопасности. Для минимизации несчастных случаев, а также нарушений работы ЛЭП, ГОСТом 12.1.051-90 предусмотрен перечень действий, которые запрещается проводить в охранной зоне.

В охранной зоне ЛЭП любого напряжения запрещено:

1. Строительство, капитальный ремонт, снос зданий или сооружений.
2. Устанавливать хранилища горюче-смазочных материалов, в связи с возможностью непреднамеренного воспламенения или пожара. В охранную зону линии электропередачи также запрещено сливать отработанные ГСМ из близлежащих баз хранения.
3. Размещать свалки или места большого скопления как строительного, так и бытового или промышленного мусора.
4. Строить АЗС.
5. Проводить работы с использованием взрывных или горючих веществ. И также запрещено разведение огня.
6. На провода как высокого, так и низкого напряжения категорически воспрещается накидывание проводников с целью попытки кражи электроэнергии. Это может привести к несчастному случаю, а в случае с ЛЭП высокого напряжения – к летальному исходу.

Запреты на строительство в зоне и под ЛЭП

ГОСТом 12.1.051-90 запрещены ремонтные работы на воздушных ЛЭП в период грозы или дождя. Если же линия электропередачи имеет важный статус и своим бездействием может нарушить работу серьёзных промышленных или государственных предприятий, то ремонтные работы на ней допускаются только при снятом напряжении. При проведении работ на воздушных линиях без контакта с проводниками, расстояние от человека до ближайшего кабеля, должно быть, не менее двух метров.

Работа под напряжением, со всеми техническими средствами защиты допускается только в двух случаях: при поднятии водяной струи не более чем на 3 метра от земли или при непопадании водяной струи в охранную зону ЛЭП.

В охранной зоне ЛЭП, без разрешения организаций, их эксплуатирующих, не допускаются какие-либо работы. В перечень также включены такие пункты, как выкапывание земли или прокладывание дорожных линий.

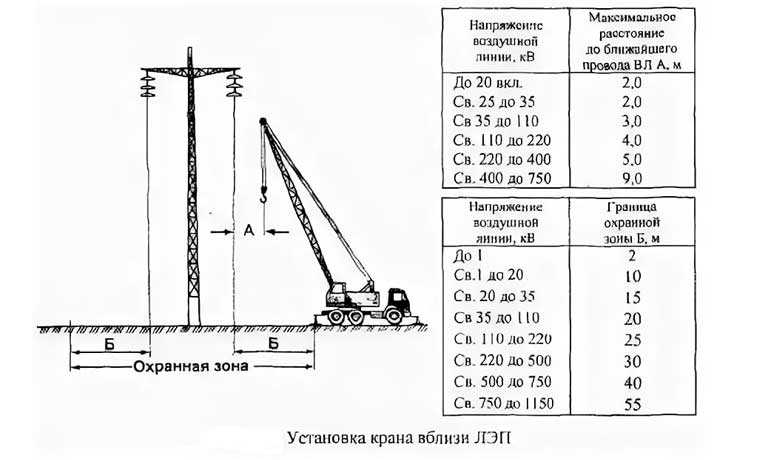

Работа подъёмными механизмами в зоне

Отдельным пунктом является использование стрелочных кранов вблизи линий электропередач. Оптимальное расстояние, на котором может работать подобная техника – не менее 30 м. Если же без крана проведение работы невозможно, то это отображается в наряде-допуске – специальном документе, выдаваемом крановщику.

Основные правила техники безопасности при нахождении в охранной зоне ЛЭП

Существуют ситуации, когда обойти охранную зону ЛЭП не представляется возможным, например, на пересечённой местности или близком расположении рядом с линией электропередачи водоёмов. В этом случае следует придерживаться простых правил техники безопасности, и по возможности долго не находиться на территории прохождения ЛЭП.

К лежащему на земле проводу ни в коем случае нельзя приближаться. Визуально определить находится он под напряжением или нет невозможно, поэтому оптимальная и безопасная дистанция – не менее 8 м. Если же расстояние от человека до кабеля меньше, то следует максимально быстро покинуть опасную зону, но мелкими шагами, не отрывая стоп от земли, так как в этой ситуации появляется пошаговое напряжение, которое может иметь критическое значение для жизни или здоровья.

Если при прохождении охранной зоны воздушной ЛЭП замечен сильно провисающий провод, то передвигаться под ним нельзя. Конструкция воздушной ЛЭП предусматривает её расстояние от кабелей до земли, учитывая такой важный фактор, как величина рабочего напряжения. Поэтому нарушение дистанции от провода до земли может привести к удару электрическим током.

Перед тем как пройти охранную зону ЛЭП, следует визуально убедиться в отсутствии неисправностей линии. Искрение или кратковременная дуга означают, что линия электропередачи в аварийном состоянии и нахождение рядом с ней опасно для жизни.

1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

1. По стандартному номеру
2. 1926. 1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

1926.1408 (а)

Оценка опасностей и меры предосторожности в рабочей зоне . Перед началом эксплуатации оборудования работодатель должен:

1926.1408(а)(1)

Идентифицируйте рабочую зону одним из следующих способов:

1926.1408(а)(1)(я)

Разграничение границ (например, флажками или устройством, таким как устройство ограничения диапазона или устройство предупреждения о контроле диапазона) и запрет оператору управлять оборудованием за пределами этих границ, или

1926. 1408(а)(1)(ii)

Определение рабочей зоны как области на 360 градусов вокруг оборудования, вплоть до максимального рабочего радиуса оборудования.

1926.1408(а)(2)

Определите, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) при эксплуатации в пределах максимального рабочего радиуса оборудования в рабочей зоне приблизиться к линии электропередач на расстояние более 20 футов. В этом случае работодатель должен соответствовать требованиям Варианта (1), Варианта (2) или Варианта (3) настоящего раздела, а именно:

1926.1408(а)(2)(и)

Опция (1) — обесточить и заземлить . Подтвердите от владельца/оператора коммунального предприятия, что линия электропередачи обесточена и заземлена на рабочем месте.

1926. 1408(а)(2)(ii)

Опция (2) — зазор 20 футов . Убедитесь, что никакая часть оборудования, грузовой линии или груза (включая такелаж и подъемные приспособления) не приближается к линии электропередачи ближе, чем на 20 футов, приняв меры, указанные в пункте (b) настоящего раздела.

1926.1408(а)(2)(iii)

Опция (3) — Зазор таблицы А .

1926.1408(а)(2)(iii)(А)

Определите напряжение линии и минимальное расстояние, разрешенное в соответствии с таблицей A ( см. § 1926.1408).

1926.1408(а)(2)(iii)(Б)

Определить, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и грузоподъемные приспособления) при работе до максимального рабочего радиуса оборудования в рабочей зоне приблизиться на расстояние, меньшее, чем минимальное расстояние подхода линии электропередачи, разрешенное согласно Таблица А ( см. § 1926.1408). Если это так, то работодатель должен следовать требованиям параграфа (b) этого раздела, чтобы гарантировать, что ни одна часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не приблизится к тросу ближе, чем на минимальное расстояние подхода. .

1926.1408(б)

Предотвращение вторжения/поражения электрическим током . Если в соответствии с Вариантом (2) или Вариантом (3) настоящего раздела требуются меры предосторожности от вторжения, должны быть соблюдены все следующие требования:

1926.1408(б)(1)

Проведите совещание по планированию с оператором и другими работниками, которые будут находиться в зоне установки оборудования или нагрузки, чтобы рассмотреть расположение линий электропередач и шаги, которые будут предприняты для предотвращения вторжений/поражений электрическим током.

1926.1408(б)(2)

Если используются линии тегов, они должны быть непроводящими.

1926.1408(б)(3)

Сооружение и поддержание в рабочем состоянии возвышающейся предупредительной линии, баррикады или линии знаков в поле зрения оператора, оснащенных флажками или аналогичной хорошо заметной маркировкой, на расстоянии 20 футов от линии электропередач (при использовании Варианта (2) настоящего раздела ) или на минимальном расстоянии сближения согласно таблице A ( см. § 1926.1408) (при использовании варианта (3) этого раздела). Если оператор не может видеть приподнятую предупреждающую линию, необходимо использовать специальный наблюдатель, как описано в § 19.26.1408(b)(4)(ii) в дополнение к осуществлению одной из мер, описанных в § § 1926.1408(b)(4)(i), (iii), (iv) и (v).

1926. 1408(б)(4)

Реализовать хотя бы одну из следующих мер:

1926.1408(б)(4)(и)

Сигнализация приближения, установленная для предупреждения оператора о вторжении.

1926.1408(б)(4)(ii)

Специальный наблюдатель, который находится в постоянном контакте с оператором. Если выбрана эта мера, специальный наблюдатель должен:

1926.1408(б)(4)(ii)(А)

Быть оборудованным визуальным средством, помогающим определить минимальное безопасное расстояние. Примеры наглядных пособий включают, но не ограничиваются ими: четко видимую линию, нарисованную на земле; хорошо видная линия стоек; набор четко видимых ориентиров в пределах прямой видимости (например, столб забора за выделенным наблюдателем и угол здания перед выделенным наблюдателем).

1926.1408(б)(4)(ii)(Б)

Располагаться таким образом, чтобы эффективно измерять зазор.

1926.1408(б)(4)(ii)(С)

При необходимости используйте оборудование, позволяющее специальному наблюдателю напрямую общаться с оператором.

1926.1408(б)(4)(ii)(D)

Своевременно информируйте оператора, чтобы можно было выдерживать требуемое безопасное расстояние.

1926.1408(б)(4)(iii)

Устройство, которое автоматически предупреждает оператора о необходимости остановки движения, например, устройство предупреждения о дальности полета. Такое устройство должно быть настроено так, чтобы дать оператору достаточное предупреждение, чтобы предотвратить вторжение.

1926.1408(б)(4)(iv)

Устройство, автоматически ограничивающее диапазон движения, предназначенное для предотвращения посягательств.

1926.1408(б)(4)(в)

Изолирующее звено/устройство, как определено в § 1926.1401, установленное в точке между концом грузовой линии (или ниже) и нагрузкой.

1926.1408(б)(5)

Требования параграфа (b)(4) настоящего параграфа не распространяются на работы, подпадающие под действие подраздела V настоящей части.

1926.1408 (с)

Информация о напряжении . В случае использования варианта (3) настоящего раздела владелец/оператор линий электропередач должен предоставить запрошенную информацию о напряжении в течение двух рабочих дней с момента запроса работодателя.

1926.1408 (д)

Работы под линиями электропередач .

1926.1408(г)(1)

Никакая часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не должны находиться ниже линии электропередачи, если только работодатель не подтвердил, что владелец/оператор коммунального предприятия обесточил и (на рабочем месте) заземлил линию электропередачи на видном месте , за исключением случаев, когда применяется одно из исключений в пункте (d)(2) настоящего раздела.

1926.1408(г)(2)

Исключения . Параграф (d)(1) данного раздела неприменим, если работодатель демонстрирует, что применимо одно из следующих условий:

1926. 1408(г)(2)(и)

Работа охватывается подразделом V этой части.

1926.1408(г)(2)(ii)

Для оборудования с невыдвижными стрелами: Самая верхняя часть оборудования со стрелой в истинном вертикальном положении должна находиться более чем в 20 футах ниже плоскости линии электропередач или больше, чем указанное в Таблице А этого раздела минимальное расстояние до плоскость линии электропередач.

1926.1408(г)(2)(iii)

Для оборудования с шарнирно-сочлененными или выдвижными стрелами: самая верхняя часть оборудования со стрелой в полностью выдвинутом положении, в истинном вертикальном положении, должна быть более чем на 20 футов ниже плоскости линии электропередач или более чем указано в Таблице А минимальное расстояние просвета этой секции ниже плоскости линии электропередач.

1926.1408(г)(2)(iv)

Работодатель демонстрирует, что соблюдение параграфа (d)(1) данного раздела невозможно и соответствует требованиям § 1926.1410.

1926.1408 (е)

Линии электропередач предположительно находящиеся под напряжением . Работодатель должен исходить из того, что все линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.

1926.1408 (ф)

При работе вблизи передатчиков/вышек связи, где оборудование находится достаточно близко, чтобы в оборудовании или обрабатываемых материалах возникал электрический заряд, передатчик должен быть обесточен или должны быть приняты следующие меры предосторожности:

1926. 1408 (ф) (1)

Оборудование должно иметь электрическое заземление.

1926.1408 (ф) (2)

Если используются линии тегов, они должны быть непроводящими.

1926.1408(г)

Обучение .

1926.1408(г)(1)

Работодатель должен обучить каждого оператора и члена бригады, назначенных для работы с оборудованием, всему следующему:

1926.1408(г)(1)(я)

Порядок действий в случае электрического контакта с линией электропередач. Такое обучение должно включать:

1926.1408 (г) (1) (я) (А)

Информация об опасности поражения электрическим током при одновременном прикосновении оператора к оборудованию и земле.

1926.1408 (г) (1) (я) (Б)

Важность пребывания в кабине для безопасности оператора, за исключением случаев, когда существует непосредственная опасность пожара, взрыва или другой чрезвычайной ситуации, требующей выхода из кабины.

1926.1408 (г) (1) (я) (С)

Самый безопасный способ эвакуации из оборудования, которое может быть под напряжением.

1926.1408 (г) (1) (я) (Д)

Опасность потенциально находящейся под напряжением зоны вокруг оборудования (ступенчатый потенциал).

1926.1408 (г) (1) (я) (Е)

Необходимость присутствия экипажа в этом районе, чтобы избежать приближения или прикосновения к оборудованию и грузу.

1926.1408(г)(1)(я)(Ф)

Безопасное расстояние от линий электропередач.

1926.1408(г)(1)(ii)

Предполагается, что линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.

1926.1408(г)(1)(iii)

Линии электропередач считаются неизолированными, если только владелец/оператор предприятия или зарегистрированный инженер, который является квалифицированным лицом в области передачи и распределения электроэнергии, не подтвердит, что линия изолирована.

1926.1408(г)(1)(iv)

Ограничения изолирующей линии/устройства, сигнализатора приближения и устройства контроля диапазона (и аналогичного), если они используются.

1926.1408(г)(1)(в)

Процедуры, необходимые для надлежащего заземления оборудования, и ограничения заземления.

1926.1408(г)(2)

Сотрудники, работающие в качестве специальных наблюдателей, должны быть обучены, чтобы они могли эффективно выполнять свои задачи, включая обучение применимым требованиям этого раздела.

1926.1408(г)(3)

Обучение по данному разделу должно проводиться в соответствии с § 1926.1430(g).

1926.1408(ч)

Устройства, изначально разработанные изготовителем для использования в качестве: предохранительного устройства ( см. § 1926.1415), вспомогательного средства или средства предотвращения контакта с линией электропередач или поражения электрическим током, при использовании в соответствии с настоящим разделом, должны соответствовать процедурам изготовителя для использования и условий использования.

ТАБЛИЦА A — МИНИМАЛЬНЫЕ ЗАЗОРЫ

Примечание. Значение, следующее за «to», соответствует этому значению и включает его. Например, свыше 50 до 200 означает до 200 кВ включительно.

[75 ФР 48142, 9 августа 2010 г. ]

Свод правил Калифорнии, раздел 8, раздел 2824. Воздушные линии.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений.
со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для
удобства пользователя, и не делается никаких заявлений или гарантий, что информация
является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 5. Приказы по электробезопасности
Группа 2. Приказы по электробезопасности высокого напряжения
Статья 19. Наружная электропроводка (ранее статья 68)

Вернуться к индексу
Новый запрос

(a) Опоры. Открытые проводники должны поддерживаться изоляторами с достаточной механической и диэлектрической прочностью для применения.

(Заголовок 24, Часть 3, Раздел 3-710-84(a).)

(b) Вертикальные зазоры. Все проводники наружной проводки должны соответствовать зазорам, указанным в Правиле 37 Общего приказа № 9.5, издание 1981 г., Правила строительства воздушных линий электропередачи Калифорнийской комиссии по коммунальным предприятиям, которые настоящим включены посредством ссылки. The following table for overhead conductors and sign clearances is extracted from Tables 1 and 2A of these rules:

(заголовок 24, Часть 3, раздел 3-710-85 (A).)

(C) Clearance от строительств. Открытые высоковольтные проводники должны иметь прочную опору независимо от зданий или сооружений и должны находиться на следующем расстоянии от зданий или сооружений:

(1) Они должны располагаться на расстоянии не менее 6 футов по горизонтали от зданий или других сооружений или любой их части. . Если вертикальное расстояние над землей проводников напряжением 7 500 вольт или менее превышает 35 футов, этот горизонтальный зазор от зданий должен быть менее 6 футов, но не менее 4 футов.

(2) Они должны находиться не менее чем в 12 футах по вертикали над любой частью зданий или сооружений, над которыми они проходят.

(3) Высоковольтные проводники разрешается прикреплять к зданию только в одной точке и должны быть соответствующим образом защищены от случайного прикосновения. Между точкой крепления и точкой, где проводник входит в кабелепровод или соединяется с вводом, должно быть не более 3 футов открытого проводника.

(4) Заметный и постоянный знак «ВЫСОКОЕ НАПРЯЖЕНИЕ» должен быть размещен снаружи в месте ввода высоковольтного провода в здание. Там, где проводники не находятся в кабелепроводе, аналогичный знак размещается и внутри здания, на входе.

(Заголовок 24, Часть 3, Раздел 3-710-85(b).)

Примечание: Упомянутый орган: Раздел 142.3 Трудового кодекса. Ссылка: статья 142.3 Трудового кодекса; и Раздел 18943(c), Кодекс здоровья и безопасности.

ИСТОРИЯ

1. Редакционная правка подана 11-2-83 (регистр 83, № 45).

2.
