Полная, активная и реактивная мощность
Полная, активная и реактивная мощность
Угол сдвига фаз напряжения и тока φ=0° | ||
В цепях переменного синусоидального тока, по причине постоянного изменения значения напряжения и тока, мощность нельзя вычислить путем простого перемножения напряжения на ток. Поэтому, выделяют сразу три вида электрической мощности: активную, реактивную и полную. | ||

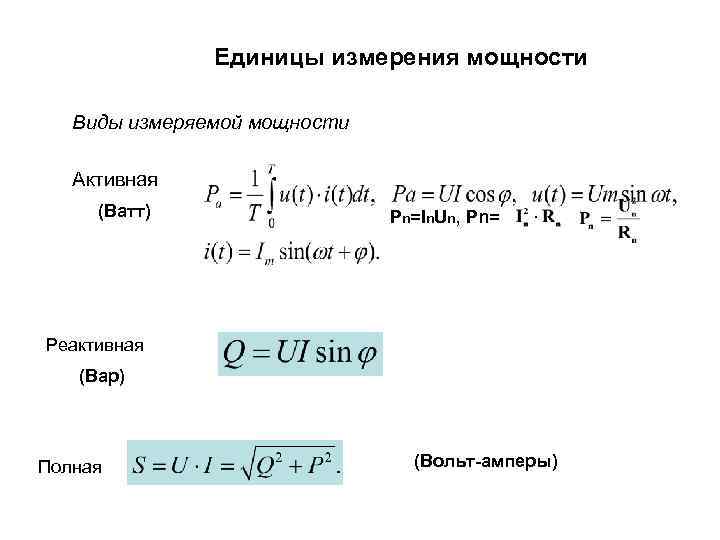

Активная мощность в цепях синусоидального тока | ||
Единица измерения — ватт (обозначение: Вт; международное обозначение: W). | ||
Реактивная мощность в цепях синусоидального тока | ||
Единица измерения — вольт-ампер реактивный (обозначение: вар; международное обозначение: var) | ||
Полная мощность в цепях синусоидального тока | ||
Единица полной электрической мощности — вольт-ампер (обозначение: ВА; международное обозначение: VA) | ||
Ниже приводится схема мониторинга работы мощных компрессоров с управлением на контроллерах Lic Control | ||
Данная система постоянно производит измерение потребляемых компрессорами токов и электрической мощности. Также учитывается соотношение активной и реактивной мощности. На основании полученных данных и информации о давлении в главном ресивере осуществляется включение/выключение компрессоров в соответствии с программой оптимизации расходов электроэнергии и равномерности загрузки компрессоров. Текущая информация о давлении, включенных компрессорах, полной, активной и реактивной мощности через WEB интерфейс отображается на компьютере в диспетчерской или любом другом компьютере, смартфоне или планшете, который подключен в одну сеть с контроллером. Если вы не нашли ответ на свой вопрос, задайте его нам On-Line: здесь | ||
Что такое реактивная энергия или реактивная мощность?
Когда речь идет об электрических приборах, чаще всего интересуются их электрической мощностью. При этом считается, что чем больше эта мощность, обычно указываемая в документации, приложенной к электроизделию, тем большую полезную работу можно получить от этого изделия.
Электроприборы представляют собой нагрузку, которая для переменного тока имеет разную величину. Так все нагревательные приборы: лампы накаливания, ТЭНы в утюгах, электрических плитах, электрочайниках, стиральных машинах, электрообогревателях и т. п., это активные нагрузки. Все виды трансформаторов, стабилизаторов, электродвигателей – в стиральных машинах, кондиционерах, вентиляторах, отопительных приборах, электроинструменте, насосах для полива и для отопления, газонокосилках, измельчителях веток (шредерах ) и мн. др. – это нагрузки активно-индуктивные. Люминесцентные лампы и светильники, энергосберегающие компактные лампы (КЛЛ) и пр. – это активно-емкостные нагрузки.
Реактивной называется энергия возникающая при прохождении переменного электрического тока через катушку индуктивности (образуется магнитное поле) или через конденсатор (образуется электрическое поле). Она может увеличиваться или уменьшаться. При увеличении она потребляет мощность из сети, при уменьшении – отдает обратно в сеть.
В домашней электрической сети действует переменное напряжение, величина которого 220 В, а частота 50 Гц. По форме это синусоида, которая 100 раз в секунду переходит через «0». В этот момент происходит смена направления движения тока. При подключении этого напряжения к нагрузке, которая имеет только активную составляющую, ток в цепи по фазе (по моменту действия) полностью совпадает с напряжением. Т. е. при нарастании тока идет нарастание напряжения, при спаде напряжения спадает и ток, при переходе напряжения через «0» ток в это же мгновение тоже переходит через «0». Если нагрузка имеет индуктивную составляющую, то ток начинает отставать от напряжения. Напряжение растет, перейдя через «0», а ток еще может даже не дошел до «0», напряжение уже начало уменьшаться после максимума, а ток опаздывает, т. к. он еще увеличивается. И чем больше индуктивность обмотки двигателя или трансформатора, тем больше это расхождение по фазе. При активной составляющей нагрузки близкой или равной «0» (когда трансформатор включен в сеть, а нагрузки на нем нет) ток запаздывает почти на 90°, т. е. на четверть периода.
В случае емкостной нагрузки процесс тот же, но только ток опережает напряжение.
Происходят эти процессы потому, что в первом случае ток, протекающий по катушке индуктивности (обмотке двигателя или трансформатора) создает каждым витком катушки магнитное поле. А т. к. ток изменяется – нарастает или спадает, то суммарное поле тоже увеличивается или уменьшается. Изменяющееся магнитное поле по закону электромагнитной индукции (закону Майкла Фарадея) наводит в соседних витках той же катушки или соседней с ней, например вторичной катушке трансформатора э.д.с. самоиндукции такой же по величине, но обратной по знаку. Эта э.д.с., вызывает в своей нагрузке, которой является уже питающая сеть такой же изменяющийся ток, но обратного направления. Этот новый ток опять по тому же закону М. Фарадея образует обратное по направлению изменяющееся магнитное поле и процесс повторяется. Пока по обмотке течет переменный ток, в ней будет создаваться переменное магнитное поле. И чем больше индуктивность, тем больше поле. При выключении тока поле исчезнуть мгновенно не может, поэтому оно на контактах выключателя может образовать электрический дуговой разряд. Если его нет, то поле разряжается через маленькое активное сопротивление катушки. Т. е. когда ток увеличивается, катушка запасает энергию, а когда начинает уменьшаться – катушка отдает ее обратно в сеть. Нагрузка не включена, тока на выходе нет, а напряжение есть, и трансформатор гоняет энергию в обмотку и из обмотки. Эти токи на активном сопротивлении проводов вызывают тепловые потери. Они по величине невелики, но они есть. Похожие процессы происходят и при емкостном характере нагрузки. Отличие лишь в том, что поле не магнитное, а электрическое.
Таким образом, работы нет, а потери присутствуют.
Те же процессы происходят и при включении нагрузки. Но на фоне больших рабочих токов, протекающих при этом, реактивные токи мало заметны.
Уменьшить эти токи можно подключением к индуктивным цепям конденсаторов, а к емкостным, соответственно, индуктивностей. Это называется компенсированием реактивных составляющих.
Оценить реактивную составляющую можно по Км – коэффициенту мощности или по cos φ. При этом cos φ = Р/S, где:
- Р – активная мощность, обеспечивающая рабочие характеристики;
- S – полная мощность, потребляемая устройством.
При cos φ = 1 – вся мощность устройства активная, при меньших значениях – появляется реактивная составляющая. Мощность потребляемая растет, а работа остается та же.
Например, если на дрели и вентиляторе написано, что его мощность 600 Вт, а cos φ = 0,75, то их реальная мощность, потребляемая из сети будет равна 800 Вт, а работу они сделают на 600 Вт.
Правильная компенсация реактивной мощности дает возможность уменьшить мощность, передаваемую по кабельным и проводным сетям предприятия. Это позволяет снизить расход до 10-20 %, а в тех случаях, когда cos φ = 0,5 и даже менее его, результат может быть до 1/3. Предприятия с большим количеством мощных недогруженных электродвигателей должны компенсировать их реактивную мощность.
Небольшие организации, офисы, торговые предприятия могут иметь большую реактивную составляющую за счет люминесцентных источников освещения, двигателей вентиляции приточной и вытяжной, кондиционеров, приводов теплоснабжения и водоснабжения и другой нелинейной нагрузки. К такой нагрузке могут относиться тиристорные и симисторные регуляторы систем освещения, импульсные блоки питания и мн. др. Все эти виды потребителей электроэнергии используют в своей работе импульсный режим, при этом этот режим часто сопровождается крутыми передними и задними фронтами импульсов (нарастанием и спаданием тока и напряжения). Специалисты эти фронты называют передним и задним. И чем меньше длительность переднего и заднего фронтов, тем больше в питающую сеть переменного тока проникает гармоник (напряжений удвоенной, утроенной и т. д. частоты) основного напряжения, тем меньше cos φ.
Поэтому передовые производители современных компактных люминесцентных ламп (КЛЛ) заботятся об энергетической эффективности не только самой лампы, но и всей электрической сети, используемой для их питания. Для этого они, незначительно усложнив схему их питания, получают коэффициент мощности, равный 0,92 – 0,97. В то же время простые КЛЛ имеют его значительно меньшей величины, а обычные традиционные люминесцентные «трубки» с электромагнитным пуско-регулирующим аппаратом имеют коэффициент мощности вообще равный 0,5.
Поэтому, выбирая для своей квартиры или офиса малогабаритные энергосберегающие высокоэффективные источники света в виде КЛЛ, обязательно интересуйтесь таким их параметром, как коэффициент мощности. И если он не указан в параметрах продаваемой лампы, то лучше отказаться от такой покупки.
