Устройства защита от скачков напряжения для дома и квартиры

Содержание

Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

Допустимые отклонения сетевого напряжения по ГОСТ

Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

Причины и последствия перепадов напряжения в сети

Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

1.
   Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

Спасут ли пробки или автоматы?

Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

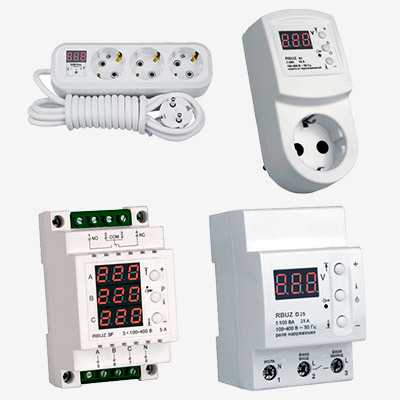

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

Обратите внимание!

В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

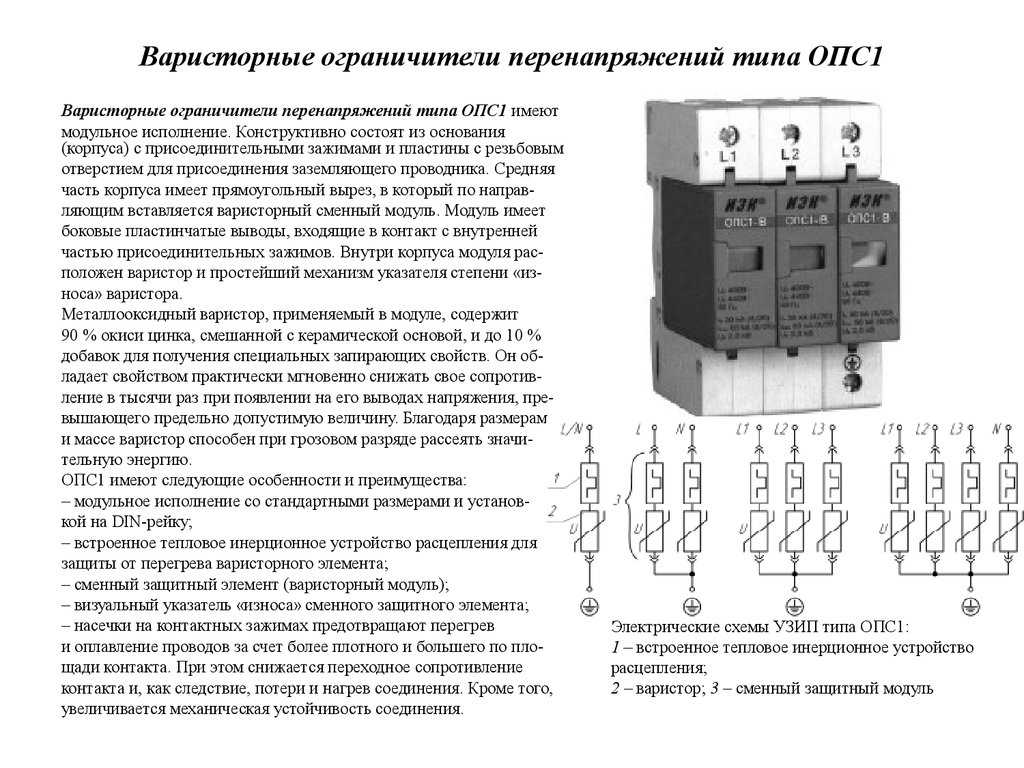

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль».

Источники бесперебойного питания (ИБП)

Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
Источники бесперебойного питания топологии онлайн от ГК «Штиль».

Эффективность приборов для защиты от скачков напряжения

Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

Где купить качественный стабилизатор напряжения или ИБП?

Купить инверторные стабилизаторы напряжения и онлайн ИБП можно в официальном интернет-магазине российского производителя «Штиль». В нем доступен широкий выбор систем электропитания, а именно:

• однофазные стабилизаторы напряжения настенного и универсального (напольного/стоечного) исполнения с выходной мощностью 0,35-20 кВА;
• стабилизаторы конфигурации 3 в 1 универсального (напольного/стоечного) исполнения с выходной мощностью 6-20 кВА;
• трехфазные стабилизаторы универсального (напольного/стоечного) исполнения с выходной мощностью 6-20 кВА;
• однофазные ИБП настенного, напольного, стоечного и универсального (напольного/стоечного) исполнения с выходной мощностью 0,25-10 кВА;
• ИБП конфигурации 3 в 1 напольного и стоечного исполнения с выходной мощностью 10-20 кВА;
• трёхфазные ИБП напольного, шкафного и шкафного модульного исполнения с выходной мощностью 10-500 кВА.

Стабилизаторы напряжения и ИБП бренда «Штиль» имеют широкую сферу применения. Они активно используются как для бытовой техники, так и для специализированной нагрузки, требующей высокое качество электропитания, например, телекоммуникационной и компьютерной аппаратуры, офисной оргтехники, систем энергообеспечения, систем безопасности, торгового и производственного оборудования.

На нашем сайте представлена подробная информация о каждой модели стабилизатора и ИБП, включая технические характеристики, особенности подключения и работы. Кроме того, можно скачать инструкции по эксплуатации и сертификаты соответствия техническим регламентам.
Если при подборе оборудования возникнут трудности, то все вопросы можно задать специалистам компании в онлайн-чате.

Заказать стабилизаторы и ИБП могут физические и юридические лица. На сайте доступен выбор способа безналичной оплаты и транспортной компании, с помощью которой осуществляется оперативная доставка товара практически в любой регион России.

Кроме того, для покупателей предоставляется возможность оформления кредита на покупку любого представленного на сайте оборудования. Это можно сделать всего за несколько минут с помощью онлайн-сервиса Сбербанка.

Защита от перенапряжения в сети

Главная » Защита от перенапряжения

Опубликовано: 28.04.2016

Содержание

1. Стандарт напряжения сети
2. Причины перенапряжение в сети
3. Устройство защиты от перенапряжения

Стандарт напряжения сети

Не всегда в нашей сети наблюдается напряжение равное 220 В, зачастую оно ниже нормы или значительно выше ее. Многие замечали тот момент, когда лампочки ярко вспыхивали или тускнели. По разным причинам электросеть может колебаться от 150 до 380 В и более.

Как результат такое изменение в сети приводит к поломке дорогостоящих электроприборов и техники. Куда дешевле поставить схему защиты от перенапряжения. Стандартное напряжение однофазной сети должно быть 220 В ±10% или 198 — 242 В. Стандарт трехфазной сети будет 380 В ±10% или 342 — 418 В, при которых гарантируется нормальная работа оборудования.

Причины перенапряжение в сети

1.Возможен вариант, когда «грамотный» электрик в домовом или подъездном электрощите вместо нуля N подключит другую фазу. Результат тот же – отказ техники и ламп освещения.

2.Гроза так же может вывести из строя всю вашу электротехнику. Перенапряжение в сети может достичь несколько тысяч вольт, при ударе молнии в линию электропередач. Поэтому во время грозы лучше отключать электроприборы от сети и желательно установить молниезащиту в доме.

3.Кроме того большие перепады в сети могут возникнуть во время работы электросварки, регулировки напряжения на подстанции, при нахождении рядом крупного завода с большим потреблением электроэнергии. Причин возникновения перенапряжения в сети достаточно много, которые могут еще привести к пожару, создать опасность для здоровья. Поэтому важно иметь защиту от перенапряжения в сети. Похожих устройств не мало, и установить их не трудно.

Устройство защиты от перенапряжения

Таких устройств защиты может быть много. Рассмотрим самые популярные из них — это стабилизаторы напряжения, реле напряжения с УЗО, для защиты от импульсных помех УЗИП.

Стабилизатор напряжения инверторный

1.Стабилизаторы напряжения устраняют перепады напряжения и стабилизируют его на выходе до 220 В ± 10%. На входе стабилизатора напряжение может меняться от 150 до 260 В. Однако релейные и симисторные стабилизаторы имеют шаг переключения обмоток трансформатора 8 В, поэтому каждый такой переход напряжения может отразиться как моргание ламп освещения.

Лучшим вариантом будет выбор инверторного стабилизатора, который плавно регулирует выходное напряжение, бесшумный и имеет порог стабилизации напряжения от 100 В до 300 В. Точность выходного стабилизированного напряжения 220 ± 5%. Установив такой стабилизатор можно не беспокоиться за превышение сети и за импульсное перенапряжение. При появлении сети все стабилизаторы автоматически включаются.

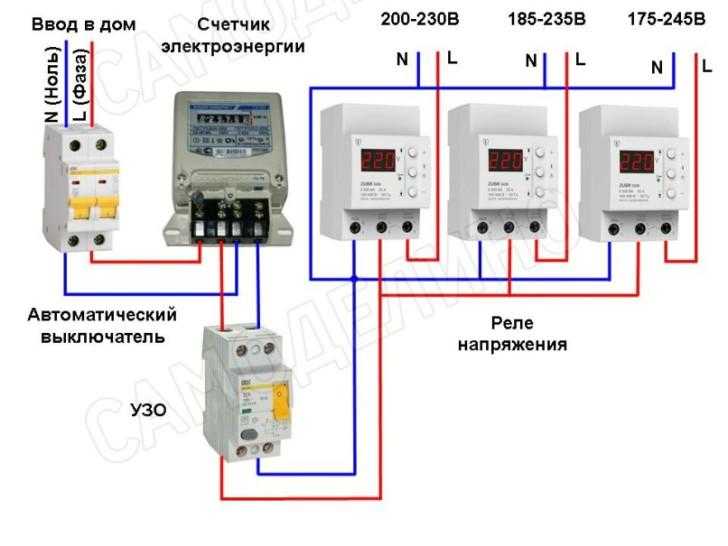

Реле контроля напряжения

2.Реле напряжения также хорошо отслеживает возникшие перенапряжения сети, и подает команду на УЗО, которое отключит сеть. Реле напряжения нужно ставить вместе с УЗО. Схема защиты от перенапряжения в сети на реле напряжения и УЗО можно легко поставить в квартирный или домовой электрощит.

3.Устройства защиты от импульсных помех или УЗИП хорошо справляется с импульсным перенапряжением возникших при грозе. Такая защита устанавливается на вводе сети в дом.

Как видите из этих устройств можно выбрать защиту от перенапряжения в сети и обезопасить свою электротехнику от поломок.

Помогла вам статья?

Рейтинг

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Правила

требуют защиты от перенапряжения для цепей безопасности

Резюме

Правила требуют защиты от перенапряжения для цепей безопасности

Брент Парди, PE, менеджер по продукции, AutomationDirect

Обеспечение безопасности является фундаментальным требованием при проектировании промышленного оборудования. Безопасные методы и системы являются результатом тщательного планирования, основанного на подробных нормах и спецификациях, которые постоянно обновляются по мере совершенствования технологий. В последние годы планка многократно поднималась, обеспечивая повышенную безопасность оператора и защиту оборудования. Недавний пример касается дополнительных требований к защите от перенапряжения для цепей защитной блокировки и контроллеров пожарных насосов для обеспечения безопасности персонала.

Схемы аварийного останова (e-stop) и защитной блокировки уже давно являются частью применимых норм. Для промышленного оборудования и связанных с ним систем эти предохранительные устройства представляют собой кнопки аварийной остановки, дверные концевые выключатели, защитные концевые выключатели, световые завесы и другие компоненты, все из которых подключены непосредственно к безопасному реле или контроллеру для прерывания питания. машина в случае проблемы. Таким образом, машиностроители хорошо знакомы с этими мерами безопасности и необходимостью интеграции этих важнейших функций безопасности в конструкции оборудования.

В последние годы во всей отрасли стало уделяться повышенное внимание качеству электроэнергии и защите от перенапряжения, особенно в связи с тем, что электронные устройства стали более широко использоваться даже для критически важных технологических процессов и приложений безопасности. Если цепь защитной блокировки любого типа выходит из строя из-за скачка напряжения, оператор подвергается большому риску. В новых нормах признается, что цепи защитной блокировки должны иметь дополнительную защиту, обеспечиваемую устройствами подавления перенапряжений. В этой статье рассматриваются предыстория требования и способы соблюдения обновленных норм.

По книге

Несколько кодов могут повлиять на машиностроителей. В США производители оригинального оборудования (OEM) больше всего знакомы с Национальной ассоциацией противопожарной защиты (NFPA) 70, также известной как Национальный электротехнический кодекс (NEC). Местные муниципалитеты обычно принимают версии NEC в течение нескольких лет после публикации, поэтому OEM-производители должны соответствовать требованиям к этому времени. Существует также NFPA 79 со специальным руководством для промышленного оборудования и другими стандартами Американского национального института стандартов (ANSI), Международной электротехнической комиссии (IEC) и Международной организации по стандартизации (ISO).

Основной интерес, добавленный в редакцию NEC 670.6 2017 года, гласит: «Промышленное оборудование со схемами защитной блокировки должно быть оборудовано защитой от перенапряжения». NFPA 79 2018 принял те же требования в соответствии с NEC.

Причина этого заключается в том, что более четверти руководителей предприятий, опрошенных в 2013–2014 годах, указали, что на их объектах были повреждены цепи блокировки безопасности, связанные с скачками напряжения. Поскольку подавление перенапряжения является хорошо изученной и рентабельной технологией, имеет смысл применять ее только для критически важных приложений.

Помимо требований кода, передовой практикой и разумным вложением является включение подавления перенапряжения для любого приложения, использующего полупроводниковые электронные компоненты или микропроцессоры (рис. 1). Это особенно важно для систем, установленных в любой сложной промышленной среде, но дело в том, что в любом месте может возникнуть скачок напряжения.

Рис. 1. На этом обычном разветвителе питания показаны результаты скачков напряжения, но любые устройства, использующие твердотельную электронику, даже надежные промышленные устройства, такие как датчики и контроллеры, подвержены повреждениям от скачков напряжения.

Почему цепи блокировки уязвимы

Любое электрическое устройство может выйти из строя, если оно подвергается достаточно большому скачку напряжения, также известному как переходное перенапряжение или всплеск. Но многие твердотельные электронные компоненты и микропроцессоры имеют небольшие соединения и электрические дорожки, что делает их более чувствительными и чувствительными к перенапряжениям, чем простые электромеханические устройства, такие как концевые выключатели и реле.

В настоящее время доступно множество вариантов защитной блокировки, таких как кодированные бесконтактные выключатели и световые завесы, включающие электронные элементы. Эти усовершенствованные компоненты могут обеспечить повышенную безопасность, поскольку их трудно вывести из строя, и они обнаруживают присутствие оператора до того, как человек приблизится к опасной зоне.

Краеугольным камнем любой системы безопасности, будь то машина или более крупный технологический процесс, является реле, контроллер безопасности или программируемый логический контроллер (ПЛК), отключающий питание при разрыве цепи безопасности. Эти устройства постоянно контролируют сигналы безопасности и выполняют важные функции блокировки, и, хотя они разработаны и испытаны для обеспечения безопасности, они могут быть повреждены электрическими скачками. Поэтому они будут работать еще надежнее, если будут защищены устройствами подавления перенапряжений. Сигнальная проводка, связанная с цепями безопасности, часто проходит через большую часть машины или более крупного объекта, что делает систему безопасности еще более уязвимой для переходных процессов перенапряжения.

Другие системы, связанные с безопасностью, также затронуты

Цепи защитной блокировки — не единственные системы, затронутые изменениями Кодекса. В редакции NEC 2014 года к аварийным системам для распределительных щитов и щитов распределения электроэнергии было добавлено требование по защите от перенапряжения.

Теперь в 2017 году NEC 695.15 распространяет эту необходимую защиту на контроллеры пожарных насосов. NEC ориентирован на защиту людей и имущества от опасностей, связанных с электричеством, в первую очередь от пожара. Поэтому пожарным насосам, используемым для тушения пожаров, уделяется особое внимание.

Твердотельная электроника и микропроцессоры играют важную роль в автоматизации важнейших подсистем инфраструктуры, таких как распределительные устройства и пожарные насосы. Как и в других областях промышленной безопасности и управления, управление критической инфраструктурой может выиграть от производительности и возможностей управления на основе микропроцессора, но по своей природе эти контроллеры чувствительны к скачкам напряжения.

По результатам опроса NFPA, более 10% участников в 2013–2014 годах сообщили о той или иной форме повреждения контроллера пожарного насоса из-за скачков напряжения. Это вызывает достаточно большую озабоченность, чтобы предписать включение подавления перенапряжения для этих систем, чтобы уменьшить вероятность повреждения.

Устройства защиты от перенапряжения в действии

Основным методом защиты оборудования от скачков напряжения является подключение устройств защиты от перенапряжения (SPD) надлежащего размера и номинала к линиям электропередач, питающим целевые цепи. Устройства защиты от перенапряжения должны соответствовать стандарту Underwriter’s Laboratories (UL) 1449 для устройств защиты от перенапряжения, особенно если они должны быть установлены в промышленных панелях управления, перечисленных в UL 508A.

Промышленные УЗИП обычно работают за счет включения металлооксидных варисторов (MOV), размер и конфигурация которых позволяет шунтировать кратковременный всплеск перенапряжения на другой проводник или землю, чтобы электрический ток перенаправлялся в сторону от защищаемых компонентов, тем самым защищая их. Обычно SPD подключаются параллельно цепи. SPD являются пассивными устройствами до тех пор, пока не произойдет переходный процесс, после чего SPD «предпримет» действие, безопасно отводя энергию с помощью соответствующего режима защиты, такого как линия-земля и линия-нейтраль. Возможны и другие технологии, но все они работают путем проведения и перенаправления тока при превышении порогового напряжения. Это пороговое напряжение также известно как пропускающее или ограничивающее напряжение.

Стандарт UL 1449 классифицирует УЗИП по типу, при этом два наиболее распространенных типа для применения в промышленных панелях управления — тип 1 и тип 2. Оба типа постоянно подключены для защиты оборудования, но тип 1 может быть подключен как перед устройством максимального тока сервисного оборудования или вниз по течению. Тип 2 разрешается подключать только ниже по потоку со стороны нагрузки. В технических характеристиках устройства будет указан этот номинал, а также мощность перенапряжения в тысячах ампер на фазу. Поскольку эти устройства предназначены для использования в панелях управления UL508A, они также должны обеспечивать номинальный ток короткого замыкания, чтобы разработчики могли выполнять необходимые расчеты системы короткого замыкания.

Недостатком этих устройств является ограниченный срок службы с ухудшением функции защиты после определенного количества перенапряжений. Единственный способ для пользователя узнать, что защита активна, — это если SPD обеспечивает контакт неисправности или световую индикацию. Индикаторная лампочка обычно такая же, как на прерывателе цепи замыкания на землю, горит зеленым, если защита работает, не горит или красная в противном случае.

Как выполнить

УЗИП предлагаются в нескольких форм-факторах. Один стиль сконфигурирован как проходная клеммная колодка на DIN-рейке. Тем не менее, в удобном и широко используемом стиле устройство подавления перенапряжения помещается в небольшой корпус с удлиненными выводами. Этот универсальный тип подходит для использования внутри и вокруг распределительных устройств, панелей управления и электропроводки машин (рис. 2). Вот функции для поиска:

• Защита УЗИП ANSI/UL, тип 1 или 2
• Компактный размер
• Корпус NEMA 4X для внутреннего или наружного использования
• Ниппель с резьбой NPT 0,75 дюйма для монтажа непосредственно на фитингах кабелепровода или внутри промышленной панели управления с помощью монтажного кронштейна.
• Светодиодный индикатор состояния

Рисунок 2:  Устройства защиты от перенапряжения, такие как эта модель Mersen, предлагающая защиту от перенапряжения UL Type 1, компактны, гибки в установке и снабжены светодиодным индикатором состояния.

После выбора устройства надлежащего размера проектировщики должны обеспечить защиту всех управляющих напряжений, работающих в цепях защитной блокировки, с помощью подавления перенапряжений, чтобы обеспечить соответствие требованиям NEC 670. 6. Также, как отмечалось ранее в этой статье, любые силовые цепи, питающие органы управления пожарными насосами, должны иметь одинаковый тип защиты. На самом деле, защита, обеспечиваемая УЗИП, представляет собой дешевую страховку от сбоев или отключений оборудования из-за скачков напряжения и в идеале должна применяться к любым силовым цепям, питающим промышленные контроллеры или приборы.

Приложения УЗИП

Продуманная конструкция защиты от перенапряжения требует многоуровневой стратегии защиты объекта или оборудования. Это позволяет использовать каскадные уровни защиты для рассеивания больших объемов энергии, которые могут возникнуть в результате удара молнии или крупного внешнего переключения. Кроме того, внутренние перенапряжения, такие как запуск большого двигателя или переключение конденсатора, могут возникать на нескольких уровнях системы распределения электроэнергии. Многоуровневая защита — это эффективный метод снижения рисков в нескольких приложениях.

Как правило, в пределах объекта можно указать УЗИП типа 1 на главном служебном входе в качестве первой линии защиты. Кроме того, УЗИП типа 1 или 2 будут установлены на распределительных щитах на нескольких уровнях объекта. Наконец, как мы уже обсуждали здесь, электропитание машин, содержащих цепи безопасности, требует защиты. Предусмотрительные инженеры должны указать и установить защиту от перенапряжения на таком оборудовании, как:

• Пожарные насосы
• Упаковочные машины
• Конвейерные линии
• Металлообрабатывающее/формовочное оборудование
• Промышленные роботы
• Деревообрабатывающее оборудование

Соответствие требованиям повышает безопасность

Разработчики промышленного оборудования и автоматизированного оборудования должны будут соответствовать стандарту 2017 NEC 670.6 в будущем. Это означает установку защиты от перенапряжений для цепей защитной блокировки на всех новых машинах и системах. Поскольку это указано в NEC, электрические инспекторы на новых установках будут внимательно следить за соблюдением требований.

К счастью, категория четко определена, и есть легкодоступные продукты, которые экономичны и просты в установке для этой услуги. Соответствие требованиям дает дополнительные преимущества, поскольку подавление перенапряжений реализовано для защиты электроники и контроллеров, поэтому разработчикам следует рассмотреть возможность добавления этих устройств во все виды промышленного оборудования.

Эти новые требования — только начало волны интереса регуляторов к защите от перенапряжений. Подобно защите от замыкания на землю и защите от дугового замыкания в жилых домах, вполне вероятно, что будущие правила будут касаться защиты от перенапряжения в других областях. Разработчики должны предусмотреть защиту от перенапряжения для промышленных линий передачи данных и сигналов управления, бытовых услуг или любых приложений, где питание подает чувствительное оборудование. Это благоразумно и может потребоваться в один прекрасный день.

Об авторе

Брент Парди, PE, является менеджером по продуктам для защиты электропитания и цепей в AutomationDirect.com. До своей нынешней должности Брент был инженером по продуктам, а до прихода в AutomationDirect в 2013 году он работал ведущим электриком и старшим инженером в Polytron, а также системным инженером в Westinghouse Anniston. Брент имеет степень BSEE Технологического института Джорджии и является сертифицированным профессиональным инженером в штате Джорджия.

Учить больше

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше замечательных статей.

Подписаться

Требуется ли установка сетевого фильтра для всего дома?

Скачки напряжения существовали всегда, но потребность в эффективной установке устройства защиты от перенапряжения во всем доме больше, чем когда-либо. Знаете ли вы, что некоторые из самых сильных скачков напряжения происходят из вашего собственного дома в Цинциннати? Это не всегда грозы или другая внешняя активность. Скачок напряжения возникает, когда напряжение превышает нормальный поток электричества.

Всплески отличаются от скачков напряжения тем, что непрерывное повышение напряжения длится более нескольких секунд. Неожиданные скачки напряжения могут иметь разрушительные последствия, поэтому предотвращение скачков напряжения жизненно важно для безопасности вашей семьи и дома.

При рассмотрении вариантов модернизации электропроводки в вашем доме важным вопросом является адекватное подавление скачков напряжения. Недорогие сменные ограничители перенапряжения обеспечивают некоторую защиту. Тем не менее, отдельные ограничители лучше всего работают в качестве второго уровня защиты после установки ограничителя перенапряжения во всем доме.

Причина в том, что в нашем доме сейчас больше электронных устройств, чем когда-либо, и эти устройства, как правило, содержат схемы и микропроцессоры, очень чувствительные к колебаниям напряжения. Скачки напряжения — это кратковременные скачки напряжения, которые обычно длятся всего несколько миллионных долей секунды, но могут необратимо повредить уязвимую электронику.

Скачки могут возникать из-за таких источников, как удары молнии или скачки напряжения из-за массовых событий в сети. Типичным примером является восстановление нормального питания после отключения электроэнергии.

Скачки напряжения также возникают исключительно в помещении, когда включается большой прибор, потребляющий большую силу тока, или возникает неисправность, например короткое замыкание. Эффективная технология домашней защиты от перенапряжений требует двухуровневого подхода.

Мы рассмотрим причины, по которым домовладельцы испытывают скачки напряжения и на что они влияют. В этом блоге также рассказывается о преимуществах защиты всего дома от перенапряжения и о том, почему она становится все более необходимой.

Что вызывает скачки напряжения во всем доме?

• Перенапряжения в сети
• Удары молнии
• Неисправная или старая проводка
• Короткие замыкания и срабатывание автоматических выключателей
• Нормальная работа приборов и бытового оборудования

Скачки напряжения в сети

Когда у коммунальной компании возникают проблемы с трансформаторами или линиями, клиенты часто испытывают скачки напряжения. То же самое верно, если сильный ветер, ледяной шторм, животные, упавшие деревья или автомобильные столкновения нарушают работу линий электропередач.

Удары молнии, поражающие дома, линии электропередач или землю рядом с инженерными сетями

Удары молнии из облака в землю в нескольких милях от вашего дома могут нанести ущерб. Удары молнии представляют серьезную угрозу для дорогостоящих электрических компонентов.

На самом деле молния является наиболее частой причиной выхода из строя центральных кондиционеров, требующих замены всего блока. Молния не обязательно должна напрямую ударить в ваш дом, чтобы нанести ущерб.

Ближайший удар может вызвать сильный скачок напряжения в линиях электропередач и в домашних сетях. Одних только сменных подавителей часто недостаточно для защиты от скачков напряжения, вызванных молнией.

Неисправная или старая проводка

Электрики обычно находят старые дома с устаревшей или плохой проводкой, замечают скачки электрического тока и повреждение электроприборов.

Короткое замыкание и срабатывание автоматических выключателей

Короткое замыкание в электрической системе и срабатывание автоматических выключателей могут привести к скачку напряжения. Когда это происходит, вам может понадобиться электрик, чтобы заменить электропроводку в вашем доме или установить новую коробку выключателя.

Нормальная эксплуатация приборов и бытового оборудования

Обычное электрооборудование, используемое в быту, чаще всего является причиной скачков напряжения. Мощные приборы, которые периодически включаются и выключаются, являются одной из основных причин скачков напряжения. Примеры включают системы HVAC, стиральные машины, холодильники и насосы.

Скачки напряжения внутри и снаружи

Большинство людей думают о скачках напряжения снаружи дома, как об ударе молнии. Но большинство всплесков — до 80 процентов — на самом деле исходят из вашего дома. Они известны как «переключающие» выбросы.

Подумайте об основных системах вашего дома, которые включаются и выключаются. Кондиционер или тепловой насос являются хорошим примером. Каждый раз, когда он включается, он потребляет большое количество энергии. Когда он отключается, потребность в энергии исчезает. Там постоянный всплеск и выброс.

Езда на велосипеде вызывает небольшие скачки напряжения в течение дня. Они не наносят мгновенного ущерба, как удар молнии, но увеличивают кумулятивный ущерб чувствительной электронике, что сокращает срок службы телевизоров, микроволновых печей, компонентов домашнего кинотеатра, нагревателей для бассейнов и интеллектуальных приборов.

Другие внешние источники скачков напряжения также требуют защиты на главном электрическом щите. К ним относятся всплески напряжения, которые часто возникают при восстановлении электропитания после отключения электроэнергии, а также скачки напряжения из-за обрыва линий электропередач во время грозы.

Действительно ли работают устройства защиты от перенапряжений для всего дома?

Да! Подавитель для всего дома мгновенно блокирует попадание перенапряжения в домашние цепи, обеспечивая комплексную защиту от молнии. Отдельные подключаемые подавители не могут защитить электронику, которая не подключена, а вместо этого жестко подключена.

Многие дорогие электрические устройства, в том числе крупная бытовая техника, такая как плиты, стиральные и посудомоечные машины, а также устройства для открывания гаражных ворот и климатическое оборудование, жестко подключены непосредственно к электрическим цепям вашего дома.

Системы безопасности, спринклерные системы и наружное освещение также являются проводными. Только подавитель для всего дома, защищающий все цепи от скачков напряжения извне, защищает проводные устройства.

Типы устройств защиты от перенапряжения: Защита входа для обслуживания

Это устройства защиты от перенапряжения для всего дома, устанавливаемые профессиональным электриком на главном электрощите или на счетчике. Они постоянно контролируют поступающую электроэнергию, чтобы защитить устройства в вашем доме от скачков напряжения в сети.

В настоящее время устройство защиты входа в сервис обычно включает соединения для телефонных линий, кабельного телевидения и интернет-маршрутизаторов, а также для защиты от перенапряжений, использующих их в качестве проводников.

Устройство защиты от перенапряжения для всего дома, установленное квалифицированным профессиональным электриком на главном электрощите, постоянно «вынюхивает» поступающую электроэнергию, прежде чем она попадет в бытовые цепи. Если он обнаруживает перенапряжение, подавитель автоматически отводит опасно высокое напряжение на землю вместо того, чтобы позволить ему войти в цепи дома. Это устройство защищает ваш дом до 40 000 ампер.

Типы устройств защиты от перенапряжения: Защита точки использования

Это знакомые сменные фильтры, используемые для защиты отдельных устройств, таких как домашние развлекательные технологии, компьютеры и сетевое оборудование, такое как маршрутизаторы. Ограничитель перенапряжения в месте использования защищает только одно подключенное к нему устройство и не обеспечивает защиты других устройств в доме.

Съемные устройства защиты от перенапряжения должны:

• Иметь рейтинг Underwriter’s Laboratories
• Имеют значение зажима 400 вольт или менее
• Поглощение 600 Дж и более
• Защитить все входящие линии
• Наличие световых индикаторов, показывающих, работает ли он.

В лучшем случае? Получите оба

Для комплексной защиты от перенапряжения используйте оба типа устройств защиты от перенапряжения. Хотя защита служебного входа защищает питание сети, она не защищает от колебаний внутри дома. Для этого также используйте версии плагинов.

С другой стороны, подключаемые модули сами по себе не рассчитаны на защиту от сильных скачков напряжения от внешних источников, таких как молния или перепады напряжения в сети, поэтому также необходимы защитные входы для обслуживания.

Стоит ли защищать весь дом от перенапряжения?

В вашем доме есть хрупкая электроника и сложная бытовая техника? Эта электроника уязвима для электрических скачков.

По данным Института страховой информации, в 2018 году количество страховых случаев, вызванных ударами молнии, сократилось. Средняя стоимость одного страхового случая резко возросла, что является частью трехлетней тенденции. Предполагается, что увеличение с 2016 года основано на количестве электроники, устройств и приложений для умного дома, используемых в домах США.

В 2018 году страховщики выплатили более 900 миллионов долларов по молниеносным претензиям почти 78 000 страхователей. Как минимум, скачки напряжения повреждают домашнюю электронику, технику и проводные услуги, такие как системы безопасности.

Без надлежащей защиты от перенапряжения скачок напряжения может даже вызвать пожар. Уменьшите эту опасность, установив устройство защиты от перенапряжений во всем доме. Из-за риска поражения электрическим током и необходимости использования различных устройств защиты от перенапряжения для линий связи лучше всего нанять профессионала для установки сетевого фильтра в вашем доме.

Покрывает ли страховка домовладельцев ущерб от скачков напряжения?

По данным Института страховой информации, некоторые полисы домовладельцев покрывают ущерб от скачков напряжения, когда молния попадает прямо в ваш дом. Кроме того, большинство полисов включают защиту от случайного или внезапного повреждения техногенными источниками.

Однако в деталях часто указываются исключения для важных электронных компонентов, таких как транзисторы и лампы. Обязательно проверьте свою политику для душевного спокойствия.

Мы также рекомендуем провести инвентаризацию бытовой техники и электроники в вашем доме. Это помогает определить необходимый уровень защиты от перенапряжений и страхового покрытия.

Позвоните в Apollo Home, чтобы заказать установку устройства защиты от перенапряжения для всего дома

Мы готовы поделиться своим опытом в области электрики, сантехники и ОВК. За более чем 100 лет мы многому научились и с удовольствием используем это, чтобы помочь вам.

Щелкните здесь, чтобы запланировать техническое обслуживание, ремонт или установку электрооборудования

Наши дружелюбные электрики имеют лицензию, страховку и проверены для вашего спокойствия. Они проходят постоянное сертифицированное обучение по различным видам ремонта и обслуживания электрооборудования.
