Самодельный предохранитель из медной проволоки: Изготовление предохранителя из проволоки на любой ток

Содержание

Самодельный предохранитель из медной проволоки

Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Изготовление самодельного предохранителя. Как сделать предохранитель своими руками

  • Жучки в электропроводке (с расчетами и таблицами)

  • Расчет плавких вставкок для предохранителей

  • Ремонт трубчатого предохранителя, выбор диаметра проволоки

  • Плавкий предохранитель своими руками

  • Выбор медной проволоки под предохранитель (калькулятор)

  • Как рассчитать диаметр провода для предохранителя?

  • Что можно использовать вместо предохранителя. Просто сгорел предохранитель. Так ли это просто

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — простой расчет и изготовление предохранителей

Изготовление самодельного предохранителя. Как сделать предохранитель своими руками



Основные ограничения 1. Максимально-допустимое падение напряжения на проводах на участке от блока питания до любого изделия — 1В. Для подключения питания непосредственно к клеммам изделий рекомендуется использовать провод сечением не более 1,5 мм2. Справочные данные Сопротивление м медного провода двойного : а для провода сечением 0,35мм2 — 10,3 Ом, б для провода сечением 9,0мм2 — 0,4 Ом. В промежутке между этими значениями — обратно пропорционально сечению провода.

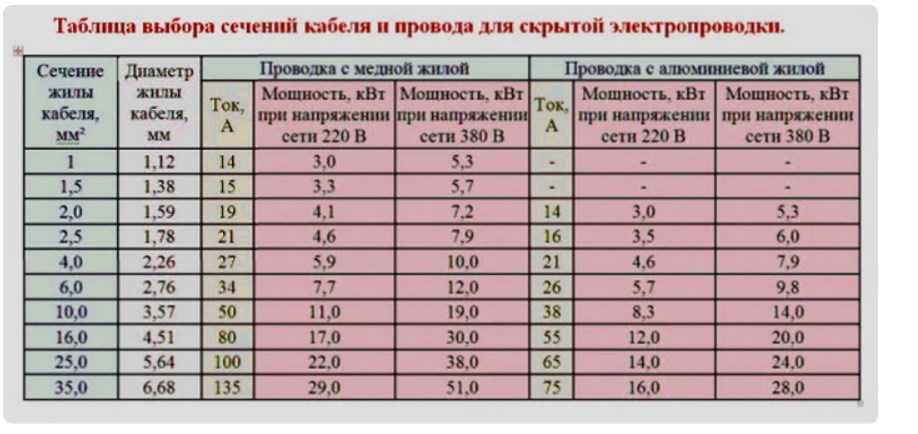

Ниже приведена таблица значений сечения провода для случая, когда вся нагрузка сосредоточена на конце провода питания. При равномерном распределении изделий по длине провода питания его сечение может быть уменьшено по отношению к приведенным в таблице в 2 раза.

При неравномерном распределении изделий или при неодинаковых токах потребления для расчета сечения провода следует пользоваться вышеприведенными формулами. Если для монтажа цепей питания требуется провод сечением больше, чем 1,5 мм2, то рекомендуется разделить нагрузки на группы таким образом, чтобы к каждой группе можно было подвести питание отдельным лучом проводом сечением не более 1,5 мм2. Если монтаж цепей питания проведен проводом сечением больше, чем 1,5 мм2, то для непосредственного подключения цепи к плате изделий необходимо применять отводы из провода 0,,5 мм2 длиной не более 2м.

Работу электрической схемы постоянного тока можно легко объяснить, применяя аналогию движения электронов по проводнику движению воды по трубопроводу. Электрическая цепь ведет себя аналогично гидравлической системе подачи воды под давлением. Электрический провод, по которому движутся электроны — это труба, по которой течет вода.

Аккумуляторная батарея аналогична водонапорной башне или насосу , которая создает давление в системе. Разность давления воды между начальной точкой трубы, где установлен насос и ее конечной точкой заставляет течь воду по трубопроводу.

Точно так же, разность потенциалов напряжение на концах проводника обеспечивает движение электронов по проводу. Аналогично расходу воды, сила тока в проводнике определяется как количество электрического заряда, переносимого за определенный промежуток времени через сечение провода.

Если сила тока со временем не меняется, то такой ток называют постоянным. Прение, возникающее в роцессе движения электронов о кристаллическую решетку проводника принято называть сопротивлением проводника. Сопротивление измеряется в Омах. По закону Ома для участка цепи сопротивление равно отношению напряжения к силе тока. Сопротивление проводника вызывает его нагрев.

Поэтому правильный выбор сечения кабеля является очень важной задачей. Чем больше сечение кабеля, тем меньше его сопротивление, и тем больший ток он сможет пропустить. Следует помнить, что с увеличением длины проводника сопротивление растет.

Автомобильные аудиосистемы потребляют большой ток, особенно если устанавливается несколько усилителей мощности. Напряжение в энергосистеме автомобиля постоянно и равно 12В, поэтому для обеспечения высокой мощности аудиосистема вынуждена потреблять большое количество тока.

Усилитель является самым энергопотребляющим компонентом в звуковых системах. Поэтому для расчета сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке.

Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Из физики известно, что мощность равна произведению силы тока на напряжение. Напряжение в сети автомобиля известно и равно приблизительно 13В. Подобные вычисления следует произвести для каждого усилителя в аудиосистеме. После необходимо определить длину силового кабеля от аккумулятора до распределительного блока, а затем от этого блока до каждого компонента системы. Зная потребляемую силу тока и длину кабеля, обращаемся к специальной таблице подбора сечения и длины кабеля и подбираем необходимый калибр кабеля.

Данные в таблице учитывают тот факт, что силовой кабель, сечение которого подобрано удовлетворяет не только потреблению тока усилителем, но и рассчитано на питание остальных компонентов аудиосистемы.

Сечение заземляющих кабелей должно быть такое же, как и сечение питающих проводов. В современных авто магнитолах применяется несколько проводов питания: для питания усилителя мощности, для включения подсветки при включении габаритов автомобиля, для питания памяти и т. Обычно это аппаратура среднего и высокого класса, имеющие цифровую шкалу настройки и память, куда заносится информация о настройке радиоприемника на станции, что позволяет вести бес поисковый прием станций набрав только номер станции кнопка.

Еще один вариант , где применяется дополнительный провод это приемники с возможностью кодирования и чтобы не вносить код доступа при каждом включении применяется микросхема памяти, питающаяся от аккумулятора отдельным проводом. Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель.

Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье.

Начнем с самого важного — с причин перегорания предохранителей. Ну, а теперь давайте перейдет к основному вопросу нашей статьи — выбору диаметра и непосредственно ремонту. Начнем с первого. Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

Обратите внимание! При данном способе измерения диаметра у вас наверняка будет небольшая погрешность, связанная с недостаточной плотностью витков. Поэтому полученное число округляем для ближайшего меньшего. Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя. Такой способ намного опаснее. Так как при перегорании провода возможно его разбрызгивание по соседнему оборудованию.

К пожару это может и не привести, но повредить оборудование может. Диаметр провода для предохранителей зависит от номинального тока изделия и от материала используемого провода. Подобрать или рассчитать этот диаметр не так уж сложно. Но такая починка является лишь временной мерой. ПУЭ не зря требует использования лишь калиброванных вставок, а что касается неразборных предохранителей с небольшим номинальным током, то их цена не столь высока, чтобы рисковать дорогостоящим оборудованием.

Также не забываем дублировать штатную развязку массы АКБ проводом того же номинала, что и — нагрузки, даже если — провод подключен не на кузов, а напрямую от АКБ, т. Подбор номинала провода осуществляется исходя из его длины и нагрузки ее можно получить путем сложения номиналов предов на усилителях по таблице.

Подбор номинала предохранителя осуществляется исходя из длины и сечения защищаемого кабеля в случае нескольких кабелей — наименьшего, см. Примечание: Все цифры приведены для медных проводов. В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис.

Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1. По этому условие Iном. Аналогично рассчитываем номинальный ток плавкой вставки для двигателей 2Д-5Д и заносим результаты расчетов в таблицу 3. Теперь нам нужно проверить выбранные плавкие вставки на отключающую способность короткого замыкания для отходящих линий в соответствии с ПУЭ раздел 1. Для проверки берется ток однофазного замыкания на землю в сети с глухозаземленной нейтралью.

Двигатель 1Д защищен плавкой вставкой на 50 А, ток однофазного КЗ составляет А, максимальный ток отключения плавкой вставки при времени 5 сек составляет А согласно таблицы 2, Iк. Аналогично проверяем и остальные предохранители, результаты расчетов заносим в таблицу 4. Проверим на отключающую способность предохранитель FU1, учитывая, что ток трехфазного короткого замыкания в месте установки предохранителя Iк.

Чтобы увеличить чувствительность к токам КЗ, можно увеличить сечение кабеля, в данном случае увеличение сечение кабеля, является не целесообразным. Либо уменьшить номинальный ток плавкой вставки для предохранителей FU4 и FU6, отстраиваясь от пусковых токов и учитывая, что условия пуска двигателя легкие время пуска 5 сек. Как показывает опыт эксплуатации, для надежной работы вставок пусковой ток не должен превышать половины тока, который может расплавить вставку за время пуска.

Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая. Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий.

Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи. До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома. В современных условиях их сменили более надежные защитные устройства многоразового использования — автоматические выключатели. Тем не менее, предохранители не потеряли своей актуальности и в настоящее время.

Они устанавливаются в различные приборы и в автомобили, защищая приборы и электрооборудование от любых негативных последствий. Для того, чтобы произвести правильные расчеты, и определить, какие нужны плавкие вставки, рекомендуется учитывать все основные параметры, от которых зависит характеристика предохранителя.

Основным показателем является номинальный ток, значение которого связано с геометрическими и теплофизическими параметрами. При этом, учитывается потеря мощности и превышение на выводах температурного режима.

Общая величина тока для предохранителя зависит от номинального тока плавкой вставки. Величина номинального тока для основания определяется таким же показателем плавкой вставки, установленной в предохранителе. Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов.

Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается.

Жучки в электропроводке (с расчетами и таблицами)

В основном мы коснемся маломощных предохранителей. Но принцип их одинаковый. Керамическая или стеклянная трубка может быть и другой современный материал , внутри которого находится проволочка или пластина, а в мощных предохранителях типа ПН-2 пространство вокруг проволоки может быть заполнено кварцевым песком или другим дугогасительным материалом. В маломощных предохранителях обычно никакого заполняющего материала нет. Посмотрите на фотографию, и вы увидите, что предохранитель состоит из стеклянной трубки и двух металлических колпачков.

Плавкий предохранитель можно заменить предохранитель медным.

Расчет плавких вставкок для предохранителей

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Диаметры медного провода для плавкой вставки предохранителя. Табличка, которая должна быть под руками у каждого электрика. Электронщику тоже не помешает. Номинальный диаметр медного провода, мм. Ток плавкой вставки предохранителя, А. Вход Регистрация Востановить пароль. Видео Как это работает?

Ремонт трубчатого предохранителя, выбор диаметра проволоки

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье. Начнем с самого важного — с причин перегорания предохранителей.

Из-за большой инерционности срабатывания нужно время, чтобы нить накалилась и перегорела установка предохранителя относительно редко спасает электронику, но, тем не менее, этот одноразовый прибор предупреждает возникновение пожара и выход из строя силовой проводки. Стоит такой предохранитель и на вводе в квартиру, и в радиоаппаратуре.

Плавкий предохранитель своими руками

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье. Начнем с самого важного — с причин перегорания предохранителей. Ну, а теперь давайте перейдет к основному вопросу нашей статьи — выбору диаметра и непосредственно ремонту.

Выбор медной проволоки под предохранитель (калькулятор)

Взяться за перо меня побудила заметка А. Дело в том, что по изложенному там материалу у меня есть целый ряд уточняющих замечаний принципиального характера. Хочу поделиться ими с читателями. А почему не золото или платина? Но ведь хорошо известно, что наиболее распространенная и доступная электротехническая проволока — медная, а вовсе не чересчур дорогая и дефицитная — серебряная.

Номинальный диаметр медного провода, мм. Ток плавкой вставки предохранителя, А .. (с) Точно рассчитанную проволоку??? T

Как рассчитать диаметр провода для предохранителя?

Бац, бух и хорошо, что не пожар… Выясняет, что всего лишь сгорел предохранитель. Здесь же можно взять, да и не мучиться,- впаять что-то серьезное, то есть провод потолще. Однако сами понимаете, что позже, вместо вот этого провода — предохранителя, теперь может сгореть нечто более существенное. Тогда ремонт не обойдется так легко.

Что можно использовать вместо предохранителя.

Просто сгорел предохранитель. Так ли это просто

ВИДЕО ПО ТЕМЕ: Как восстановить плавкий предохранитель, какой провод нужен для вставки (+таблица выбора диаметра)

Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Номинальный ток определяется сечением проволоки внутри предохранителя.

Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки. Для защиты электрической проводки и дорогостоящей радиоаппаратуры от короткого замыкания, бросков тока в питающей сети и обеспечения безопасной эксплуатации электроприборов широко используются плавкие вставки — предохранители.

При ремонте аппаратуры часто приходится сталкиваться с заменой предохранителя. Бывает под рукой нет необходимого предохранителя. Можно купить предохранитель, а можно напаять самому своими руками. Если проволоку просто намотать на предохранитель, то должного контакта не будет. Будет искрение, нагрев и если через предохранитель питание поступает на импульсный БП, то последний выйдет из строя быстро. Для изготовления предохранителя чаще всего используется медная проволока, её данные берём из первого столбца, остальные параметры может кому-то для чего-то тоже пригодятся. Незабываем: если используется проволока в эмалевой изоляции, то её нужно аккуратно очистить тонкой шкуркой или при помощи таблетки ацетилсалициловой кислоты.

Плавкие вставки для предохранителей всегда перегорают в неподходящий момент. И что мы делаем? Если это сделать неправильно, можно навлечь на себя беду. Для того, чтобы правильно и безопасно восстановить плавкую вставку нужно всего лишь выбрать правильный диаметр используемой проволоки.



Как Подобрать Диаметр Провода Предохранителя: Инструкция

Выбираем диаметр провода, который необходим для замены плавкой вставки предохранителя

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье.

Содержание

  • Причины перегорания предохранителей
  • Выбор диаметра проволоки и ремонт предохранителя
    • Выбор диаметра проводника
    • Ремонт предохранителей
  • Вывод

Причины перегорания предохранителей

Начнем с самого важного — с причин перегорания предохранителей. Ведь просто так нечего не происходит и прежде чем ставить «жучек», необходимо определиться с причинами поломки предохранителя.

Их может быть несколько:

Перегорание предохранителя от короткого замыкания

Самая банальная и распространенная причина перегорания предохранителя – это короткое замыкание. В результате данного события ток резко возрастает, на что и реагирует плавкая вставка в предохранителе, перегорая.

Перегруз так же ведет к перегоранию предохранителя

Так же достаточно частым явлением является перегорание проводника при заклинивании приводного механизма питающей цепи. В этом случае предохранитель действует как защита от перегрузки.

Зависимость силы тока от напряжения

Следующей возможной причиной того что вам потребуется искать провод для предохранителя может быть скачек напряжения. При резком и главное длительном снижении напряжения, ток, согласно закону Ома, пропорционально возрастает. Это может привести к перегоранию предохранителя. При непродолжительных по времени скачках такое происходит крайне редко.

Работа предохранителя на грани срабатывания

Еще один возможный вариант, это частая работа предохранителя на грани срабатывания. Когда ток, протекающий через него, близок к номинальному, проволока для предохранителей сильно нагревается. Затем остывает, и опять нагревается. Такой режим изменяет структуру металла, из-за чего предохранитель может перегореть при значительно более низких значениях тока.

Наиболее частые причины перегорания предохранителей в процентном соотношении

Именно для исключения таких случаев качественные предохранители выпускают из максимально чистых металлов. У них изменение структуры при частых перепадах температур минимизировано.

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

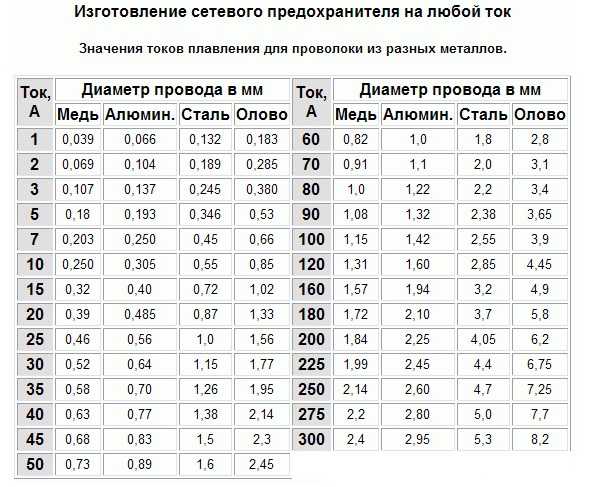

Диаметр провода в зависимости от номинального тока предохранителя

  • Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

Измерение диаметра провода

  • Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

Измерение диаметра проволоки при помощи линейки или штангенциркуля

  • Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

Обратите внимание! При данном способе измерения диаметра у вас наверняка будет небольшая погрешность, связанная с недостаточной плотностью витков. Поэтому полученное число округляем для ближайшего меньшего.

  • Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.
  • Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

На фото формула расчета диаметра провода

  • Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

Формула расчета диаметра провода

  • Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Поправочные коэффициенты для формул в зависимости от материала провода

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка». Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

  • Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

Съёмные плавкие вставки

  • То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
  • С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.

Ремонт трубчатого предохранителя

  • Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник. Отверстие вместе с проводником желательно затем запаять.
  • С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

«Жучок» на ножевой предохранитель

Обратите внимание! Такой способ намного опаснее. Так как при перегорании провода возможно его разбрызгивание по соседнему оборудованию. К пожару это может и не привести, но повредить оборудование может.

Расплавленные брызги металла на корпусе предохранителя

  • Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

Установка «жучка» поверх предохранителя

  • Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Вывод

Диаметр провода для предохранителей зависит от номинального тока изделия и от материала используемого провода. Подобрать или рассчитать этот диаметр не так уж сложно. Но такая починка является лишь временной мерой.

ПУЭ не зря требует использования лишь калиброванных вставок, а что касается неразборных предохранителей с небольшим номинальным током, то их цена не столь высока, чтобы рисковать дорогостоящим оборудованием. Поэтому при первой возможности обязательно замените «жучок» на нормальный предохранитель или калиброванную вставку.

Опасность замены плавкого предохранителя на медный

AllTest & TagТепловизорElectrical

Test & TagТепловизорElectrical

11 февраля 2020 г.

Мы, киви, — нация мастеров-сделай сам. Мы любим проводить выходные за ремонтом, покраской, посадкой и творчеством.
Несмотря на то, что самодельный дух хорош, он также может привести к проблемам.
Есть некоторые работы, которые нам действительно не следует выполнять в качестве проектов «сделай сам». Одной из областей, которую следует оставить профессионалам, является наша электрика.
Когда дело доходит до электричества, нужно сделать все правильно. В противном случае существует большая опасность для ваших домочадцев и вашей семьи.
Простые ошибки, такие как замена предохранителя на стандартный медный провод, могут привести к катастрофе.
Недавно компания CDI Electrical посетила дом клиента и обнаружила, что он находится на грани крупного электрического пожара из-за куска медного провода.
Вот что случилось…

Поучительная история
Меня вызвали на работу, где хозяин дома жаловался на «хлопающий» звук, исходящий из кухонной стены. Этот шум регулярно был слышен минут через 10-15 после включения плиты.
Услышав звук, я изолировал и проверил кабель к плите и обнаружил короткое замыкание на кабеле. Я нашел пару проблем. Во-первых, его погрызли грызуны. Но больше всего беспокоил вопрос с предохранителем печки.
В какой-то момент кто-то удалил провод предохранителя и заменил его стандартным медным проводом. Возможно, это произошло из-за того, что он пару раз взорвался из-за того, что его грызли грызуны. Но эта простая работа своими руками могла стоить семье всего дома. Вот что я нашел…

Как видите, этот кабель в какой-то момент фактически загорелся, и владельцу повезло, что огонь погас сам и не продолжал гореть в полости стены!

Что вызвало проблему?

Итак, как же произошел этот пожар и что вы можете сделать, чтобы он не случился у вас дома? Проблема возникла из-за простого действия по замене плавкого предохранителя на медный провод. Чтобы понять опасности, нам нужно сделать шаг назад и посмотреть, что делает предохранитель. По сути, плавкий предохранитель — это защитное устройство, которое защищает вашу проводку и приборы, а также предотвращает возникновение возгораний. Предохранитель содержит тонкий кусок провода, который предназначен для пропускания ограниченного электрического тока. Если есть неисправность и через нее пытается протекать слишком большой ток, то провод нагреется настолько, что расплавится. Когда это происходит, цепь размыкается и ток прекращается. Это защитит вашу технику и предотвратит возгорание. Однако, если вы используете медную проводку вместо предохранителя, этого процесса плавления не происходит. Медь имеет более высокую температуру плавления, чем олово, используемое в плавкой проволоке. Таким образом, когда через медную проволоку проходит сильный ток, она продолжает нагреваться, но не плавится. Вместо этого это вызывает короткое замыкание, потенциально разрушая ваш прибор и вызывая пожар.

Что делать

Хотя перегорание предохранителя может причинять боль, помните, что это происходит для вашей безопасности. Рекомендуется, чтобы все электромонтажные работы в вашем доме выполнял электрик. Но если вы решите заменить предохранитель самостоятельно, убедитесь, что вы используете плавкий предохранитель правильного номинала, а не медный провод. Довольно редко мы обнаруживаем, что провод плавкого предохранителя в печах заменен медным проводом, но мы регулярно находим медный провод в силовых цепях, которые продолжают перегорать. Существует множество причин, по которым вы можете обнаружить повышенный поток электрического тока в вашем доме, поэтому предохранители выполняют свою работу по защите вас от потенциальной опасности. Не поддавайтесь искушению использовать медный провод на предохранителе, который несколько раз перегорал. Вместо этого позвоните нам в CDI и попросите нас выяснить настоящую причину ваших проблем с электричеством. Предохранитель здесь не просто так — ваша безопасность. Если этот провод плавкого предохранителя заменить медным проводом, цепь не сможет разомкнуться, если что-то пойдет не так, и вероятность возгорания огромна. Поэтому, если у вас есть какие-либо проблемы с электричеством, пожалуйста, свяжитесь с нами здесь, в CDI Electrical.

  • Электрика

Медный проводник какого сечения можно использовать в качестве предохранителя на 50 А?

\$\начало группы\$

Если я хочу использовать кусок медного провода в качестве предохранителя на 50 А, какой размер провода мне следует использовать? Что посоветуете по габаритам?

Это не обязательно должно быть 50А очень точно, параметры, которым должен соответствовать проводник:

  • он должен постоянно проводить ток 30А, не краснея и не перегреваясь
  • он должен проводить ток 50 А всего за 10 секунд без плавления.
  • предохранители
  • медь

\$\конечная группа\$

10

\$\начало группы\$

бесплатный совет

Если вы не знаете, как проводить термический анализ расплавления или взрыва проводников и изоляторов, а также омических потерь с сопутствующими проблемами теплового нагрева. проекта и не спрашивать, как это выглядит? Ok? 92, так что это примерно сечение, которое вам нужно. Если вы используете фольгу толщиной 0,1 мм, то вам понадобится ее ширина 17 мм. Поскольку это шире, чем 10-миллиметровые концы, вы, вероятно, захотите подняться до (например) фольги толщиной 0,4 мм и шириной 4 мм.

Но это может плавиться где угодно в довольно широком диапазоне токов в зависимости от:

  • теплового потока от предохранителя к воздуху, который зависит от:
    • температура воздуха (только если сотни градусов — но может быть рядом с сильноточными проводами)
    • ориентация предохранителя, плоская, вертикальная, на конце. ..
    • влажность и атмосферное давление
    • поток воздуха, усиленный вентилятором или ограниченный кожухом
  • тепловой поток к сборным шинам, который зависит от:
    • размер выступов на концах
    • как лапки крепятся к шине
    • материал и размер шины
    • температура шины при протекании через нее больших токов
  • Фактически используемый медный сплав, сопротивление и температура плавления
  • Подробная информация о перегрузке, например, как долго он нагревался при 70 А.
  • Любое повреждение (мягкого) медного предохранителя во время установки.

В дополнение к току предохранителя также следует учитывать:

  • Гашение дуги. Медь может образовывать дугу по мере плавления, которая может продолжаться до тех пор, пока не будет погашена падением напряжения, сильным воздушным потоком и т. д.
  • Куда уходит расплавленная медь. Он будет изгнан с некоторой силой.
    Самодельный предохранитель из медной проволоки: Изготовление предохранителя из проволоки на любой ток
