Длина и минимальное сечение заземляющего проводника ПУЭ
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Требования к заземляющим, защитным проводникам и проводникам системы
- 2 Как правильно выбрать сечение кабеля заземления?
- 3 Таблица 1. Наименьшие сечения защитных и заземляющих проводников
Установка заземляющих проводников должна проводиться на любых объектах, где работают электроприборы, начиная с промышленного оборудования и трансформаторов, заканчивая жилыми помещениями. Используя заземляющие проводники, удается свести к минимуму риск травмирования электротоком высокого напряжения от деталей из металла, используемых в оборудовании, работающем на электроустановках с напряжением от 220 В и выше.
Требования к заземляющим, защитным проводникам и проводникам системы
Технологические характеристики заземляющих проводников должны соответствовать месту их установки, способу соединения, материалов, из которых изготовлены провода.
Кроме специальных требований, к такой продукции применяются еще и общие правила. Только тогда любой из них снизит значение электротока до 0.
Подключение защитных систем проводится к общей точке для любого электрооборудования – к глухо заземленной нейтрали по 5 основным схемам. Нулевой потенциал при подключении заземлителя создается с помощью нейтрального провода, который принято обозначать буквенным символом N. У защитного нулевого кабеля имеется собственное обозначение — РЕ.
После уравнивания потенциалов напряжение в проводке будет с таким же значением, как и при коротком замыкании. Поэтому для сечения заземляющих проводников подбирается такой же диаметр, как у кабеля фазы. Маркировка используемых проводов может выбираться с учетом значений, принятых ГОСТом из готовых таблиц, размещенных в приложениях ПЭУ. Все используемые кабели могут быть только качественного изготовления и с нужными технологическими характеристиками.
Для проведения отдельных расчетов сечения заземляющего проводника используется формула, в которой указаны показатели короткого замыкания, вид используемого провода и технология его укладки.
При расчете параметров создаваемой системы защиты, следует учитывать, что идущее по ней сопротивление не может превышать 4 Ом. Более безопасное подключение создается при использовании винтового способа соединения. Нулевой кабель должен быть окрашен в синий цвет, а проводка заземления – в желтый.
Как правильно выбрать сечение кабеля заземления?
Перед тем как выбирать размер сечения проводки, нужно определиться с типом защитной системы.
Согласно ПЭУ, приняты к использованию следующие варианты:
- нейтральный кабель подключается к заземлителю при использовании переменного тока;
- объединение нулевого кабеля и «земли» вместе, нейтральная проводка подсоединяется отдельно;
- подсоединение электрооборудования напрямую к главной заземляющей шине;
- создание заземления на корпусе электрического устройства с помощью сопротивления или путем изоляции всех кабелей.
При выборе кабеля нужно ориентироваться на маркировку, в которой РЕ обозначает «заземление», а «земля» и «ноль» обозначаются маркировкой PEN при соединении в одном проводе.
При подборе размера сечения проводов необходимо учитывать тип самого заземления, которое может быть переносным или стационарным. В быту обычно используется стационарный тип защитного устройства. При такой схеме приборы к заземляющему проводнику могут подсоединяться многожильными и одножильными кабелями. Выбирая подходящие проводящие жилы при создании защитных систем нужно использовать рекомендованные размеры диаметра используемой проводки.
Таблица 1. Наименьшие сечения защитных и заземляющих проводников
Выбор сечения защитных проводников самого маленького диаметра обеспечит создание одинаковой проводимости. Проводку для них следует выбирать из такого же металла, что и провода фазы. Возможно отклонение в меньшую сторону от представленных нормативов, определяющих минимальное сечение, если применяется для вычислений формула S ≥ I √t / k, а время выхода из рабочего состояния защитной системы будет составлять менее 5 секунд.
Следует помнить, что сечение заземляющего проводника до 1 кв должно быть одинаковым с фазой, если проводка изготовлена из одного материала.

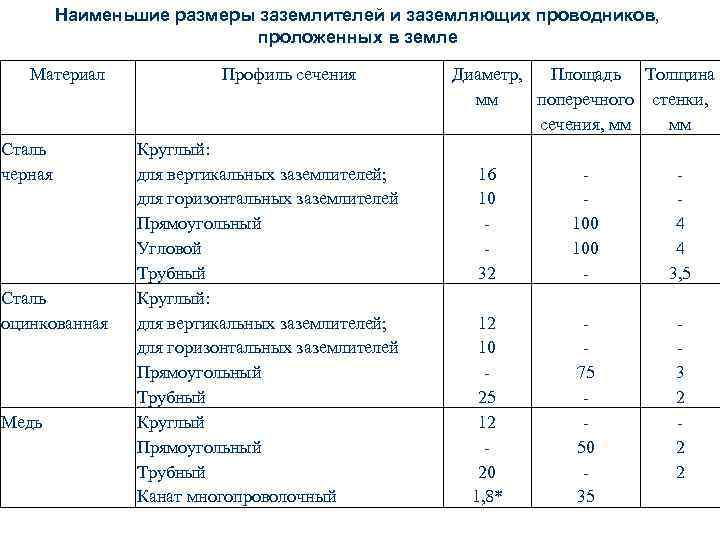

Таблица 2. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Нормативное сечение заземляющего проводника, закопанного в почву, может увеличиться, если проводимость тока у почвогрунта будет более 100 Ом. Данные нормы можно повысить в 0,01·ρ раз, но не более чем десятикратно.
При соблюдении всех требований к сечению проводки можно создавать правильное заземление для электрооборудования любых видов и назначений.
Сечение фазных проводников, мм2
Фаза для защитной системы должна иметь диаметр провода, при котором при слишком большой силе тока проводка не будет нагреваться. В таблице приведены параметры для разных материалов, из которых делают такое электротехническое оборудование. Соблюдение соотношения размера сечения фазы и силы тока обеспечит безопасное использование мощного электрооборудования.
При соблюдении всех требований, установленных действующими правилам по безопасному подключению защитных систем к оборудованию, в месте соединения значение силы электрического тока будет равно нулю.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
цвет в трехжильном проводе, требования к заземляющим проводникам
Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.
Содержание
- Для чего нужен заземляющий провод, принцип работы
- Критерии выбора кабеля для заземления
- Как правильно выбрать сечение заземляющего проводника
- Маркировка проводов
- Цвет заземления
- Цвет нейтрали
- Цвет фазы
- Самостоятельное обозначение проводов
- Основные марки кабеля заземления
Для чего нужен заземляющий провод, принцип работы
Присоединение заземляющего провода к шине
Основная задача заземления – предотвратить поражение человека или животного электрическим током.
Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.
В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.
Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.
Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.
Критерии выбора кабеля для заземления
Схемы заземления
Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.
Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.
Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:
- TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
- TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
- TT – оснащение электрооборудования прямым защитным заземлением.
- IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.
На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:
- PE – заземление;
- PEN – в одном кабеле объединены ноль и земля.
Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.
У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления.
Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.
Как правильно выбрать сечение заземляющего проводника

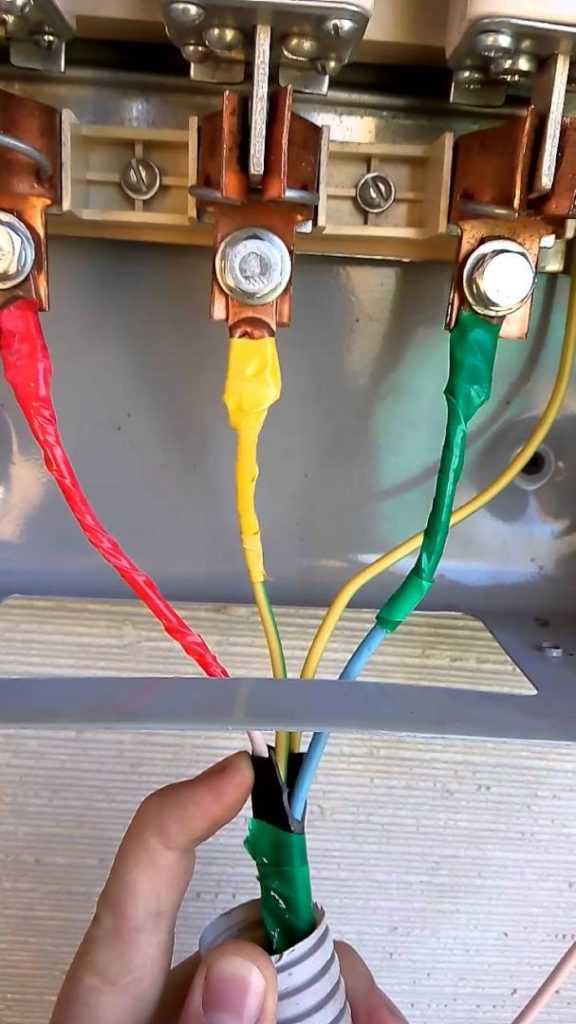

Пример кабеля с меньшим сечением PEN жилы
Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.
Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.
Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.
| Материал | Профиль сечения | Диаметр(мм)/площадь поперечного сечения(мм.кв) |
| Медь |
|
|
| Оцинкованная сталь |
|
|
| Черная сталь |
|
|
квОдно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв. В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.
| Сечение фазных проводников, мм.кв. | Наименьшее сечение защищенных проводников, мм.кв. |
| S>35 | S/2 |
| 35>S>16 | 16 |
| S<16 | S |
В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.
Маркировка проводов
Провода заземления имеют еще одну характеристическую особенность – маркировку.
Цвет заземления
Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.
В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.
Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.
Цвет нейтрали
Пример внешнего вида нейтрального провода
Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N.
К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.
Цвет фазы
В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.
В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.
Самостоятельное обозначение проводов
Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ.
Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.
Еще одна задача мастера – записать отдельно на листочке значения цветов.
Основные марки кабеля заземления
Варианты цветовой маркировки провода заземления
Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.
- Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
- ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
- ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 — +50 градусов Цельсия, очень гибкий материал.
- ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
- ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.
Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней.
Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.Как выбрать кабель нужного сечения?
- Новости
- Как выбрать кабель нужного сечения?
03 дек. 2020
При построении электрических систем может возникнуть вопрос, как подобрать кабель нужного сечения для передачи необходимого тока. Для этого необходимо выполнить текущие расчеты.
Важно знать следующие параметры:
- вы используете медный или алюминиевый кабель;
- количество ядер для загрузки;
- максимальная температура жилы в цепи кабеля;
- температура окружающей среды;
- способ установки;
- .
Удельное сопротивление грунта
Температура
Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель еще работает. Максимальная температура определяет допустимую температуру проводника с учетом совокупного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут быть специфическими как для материалов, так и для методов монтажа.
Медь, алюминий или алюминиевый сплав являются наиболее распространенными проводящими материалами, используемыми в силовых кабелях. Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, и для того, чтобы иметь возможность производить электрические расчеты и монтаж кабеля без измерения сопротивления каждого провода, удельные сопротивления проводов и согласованные сечения присваиваются они стандартизированы.
Поэтому иногда может показаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле. Важно понимать, что с электрической точки зрения важно сопротивление кабелей и сечение кабеля является скорее информативной величиной.
В зависимости от температуры окружающей среды изменяется также допустимый ток нагрузки кабелей. В Эстонии нормальная температура окружающей среды считается равной 25°C (15°C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics. Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), то максимально допустимый ток для всей цепи необходимо рассчитывать исходя из самой высокой температуры окружающей среды. Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, так как нагруженный кабель нагревает соседние цепи.
Способы установки
Несущая способность кабелей также зависит от того, как будет рассеиваться выделяемое в них тепло.
Отвод тепла от кабелей можно рассматривать как различные методы монтажа, при которых предусмотрены различные стандартные токи нагрузки в зависимости от поперечного сечения кабеля. Например, кабель, проложенный на открытом воздухе, охлаждается лучше, чем кабель, проложенный в теплоизоляции здания. В случае прокладки кабеля в грунте важна теплопроводность грунта.
Токи нагрузки рассчитываются в соответствии со стандартом HD 60364-5-52. Значения тока нагрузки, указанные в описаниях продукции Prysmian Group Baltics, рассчитаны для условий, указанных в таблицах. Токи нагрузки используемых кабелей должны быть отрегулированы в соответствии с фактическими условиями. Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!
Пример расчета
Чтобы определить максимально допустимый ток нагрузки, необходимо сначала узнать способ установки. Например, в случае непосредственной установки в почву используется метод установки D2.
Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А. Elektrilevi использует другие параметры среды установки, в соответствии с которыми должен быть отрегулирован ток нагрузки.
Настройка должна быть следующей:
1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. Это дает 250 х 1,04 = 260 А.
2. В каталоге использовано более низкое тепловое сопротивление грунта. Это означает, что грунт лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в грунте, в стандарте предусмотрен поправочный коэффициент 1,5, в результате чего 260 х 1,5 = 390 А. Однако, когда кабель проложен в трубе, используется способ установки D1. В результате токи и поправочные коэффициенты разные, и результат такой: 218 х 1,04 х 1,18 = 267,5 А. Значения могут отличаться до +/- 5% в связи с обновлением стандартов, более точными расчетами и округлением- выключенный.
Статья опубликована в журнале Onninen uudised.
Площадь поперечного сечения в диаметр преобразование окружности поперечное сечение диаметра сечения электрического кабеля формула проводника диаметр провода и расчет сечения проводки AGW American Wire Gauge толщина сплошного провода формула проводимость удельное сопротивление многожильный провод литц длина ток
Площадь поперечного сечения в диаметр преобразование окружности поперечное сечение диаметра электрического кабеля формула проводника диаметр провода и проводка и расчет поперечного сечения AGW American Wire Gauge толщина сплошного провода формула проводимость удельное сопротивление многожильный провод литц длина ток — sengpielaudio Sengpiel Berlin
| Немецкая версия |
Преобразование и calculation − cross section < > diameter
● Cable diameter to circle cross-sectional area and vice versa ●
Round electric cable , проводник , провод , шнур ,
строка ,
проводка и трос
Поперечное сечение — это просто двумерное изображение среза объекта. Часто задаваемый вопрос: Как можно преобразовать диаметр круглого провода d = 2 × r в поверхность поперечного сечения окружности или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ? Почему значение диаметра больше значения площади? Потому что это не то же самое. Сопротивление обратно пропорционально площади поперечного сечения провода. Требуемое сечение электрической линии зависит от следующих факторов: 1) Номинальное напряжение. Чистая форма. (трехфазный (DS) / переменный ток (WS)) 2) Предохранитель — входной резервный = Максимально допустимый ток (А) 3) По графику передаваемая мощность (кВА) 4) Длина кабеля в метрах (м) 5) Допустимое падение напряжения (% от номинального напряжения) 6) Материал линии. Медь (Cu) или алюминий (Al) |
| Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция не будет работать.  |
«Единицей измерения» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если взять за площадь квадрат этой меры.
Многожильный провод (многожильный провод), состоящий из множества тонких проводов, требует на 14 % большего диаметра по сравнению со сплошным проводом.
| Площадь поперечного сечения не является диаметром. |
| Сечение – это площадь. Диаметр является линейной мерой. Такого же быть не может. Диаметр кабеля в миллиметрах не является поперечным сечением кабеля в квадратных миллиметрах. |
Поперечное сечение или площадь поперечного сечения представляет собой площадь такого разреза. Это не обязательно должен быть круг. Размер имеющегося в продаже провода (кабеля) по площади поперечного сечения: 0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 2 2 0, 9 |
R = Radius проволоки или кабеля
D r = radius проволоки или кабеля
D = Radius проволоки или кабеля
D r = Radius проволоки или кабеля
D r . провод или кабель
| Существует четыре фактора, влияющих на сопротивление проводника: 1) площадь поперечного сечения проводника A , рассчитанная по диаметру d 2) длина проводника 3) длина проводника температура в проводнике 4) материал, из которого состоит проводник |
Не существует точной формулы для минимального размера провода из максимальной силы тока . Это зависит от многих обстоятельств, таких как, например, если расчет для постоянного тока, переменного тока или даже для трехфазного тока, свободно ли освобождается кабель или находится под землей . Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения , а также от наличия цельного или многожильного провода. И всегда есть хороший, но неудовлетворительный совет использовать из соображений безопасности более толстый и, следовательно, более дорогой кабель. Часто возникают вопросы о падении напряжения на проводах. |
Падение напряжения Δ В
The voltage drop formula with the specific resistance (resistivity) ρ (rho) is:
|
|
Производная единица удельного электрического сопротивления в системе СИ ρ равна Ом × м, сокращена от
чистый Ом × мм/м.
Обратной величиной удельного электрического сопротивления является электропроводность.
Electrical conductance and electrical resistance ρ = 1/ κ = 1/ σ
Разница между удельным электрическим сопротивлением и электропроводностью
| Проводимость в сименсах пропорциональна сопротивлению в омах. |
| Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обе стороны знака ↔ . |
| Величина электропроводности (conductance) и удельного электрического сопротивления (удельное сопротивление) представляет собой константу материала, зависящую от температуры.  В основном это дается при 20 или 25°C. |
Сопротивление = удельное сопротивление x длина / площадь
| Удельное сопротивление проводников изменяется в зависимости от температуры. В ограниченном диапазоне температур примерно линейна: где α температурный коэффициент, T температура и T 0 любая температура, |
Преобразование сопротивления в электрическую проводимость
Преобразование обратной величины Сименса в омы
1 Ом [Ом] = 1 / Сименс [1/С]
1 Сименс [См] = 1 /] Ом [1/Ом]
Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обе стороны знака ↔ . |
1 миллисименс = 0,001 МОм = 1000 Ом
| Математически проводимость обратно пропорциональна сопротивлению: Символом проводимости является заглавная буква «G», а единицей измерения является |
Калькулятор: закон Ома
Таблица типовых кабелей громкоговорителей
| Диаметр троса d | 0,798 мм | 0,977 мм | 1,128 мм | 1,382 мм | 1,784 мм | 2,257 мм | 2,764 мм | 3,568 мм |
| Номинальное сечение кабеля A | 0,5 мм 2 | 0,75 мм 2 | 1,0 мм 2 | 1,5 мм 2 | 2,5 мм 2 | 4,0 мм 2 | 6,0 мм 2 | 10,0 мм 2 |
| Максимальный электрический ток | 3 А | 7,6 А | 10,4 А | 13,5 А | 18,3 А | 25 А | 32 А | — |
Всегда учитывайте, что сечение должно быть больше при большей мощности и длине кабеля
, но также и при меньшем импедансе.
Вот таблица, показывающая возможные потери мощности.
| Длина кабеля в м | Сечение в мм 2 | Сопротивление в Ом | Потеря питания на | Коэффициент демпфирования при | ||
| Полное сопротивление 8 Ом | Полное сопротивление 4 Ом | Полное сопротивление 8 Ом | Полное сопротивление 4 Ом | |||
| 1 | 0,75 | 0,042 | 0,53% | 1,05% | 98 | 49 |
| 1,50 | 0,021 | 0,31% | 0,63% | 123 | 62 | |
| 2,50 | 0,013 | 0,16% | 0,33% | 151 | 75 | |
| 4,00 | 0,008 | 0,10% | 0,20% | 167 | 83 | |
| 2 | 0,75 | 0,084 | 1,06% | 2,10% | 65 | 33 |
| 1,50 | 0,042 | 0,62% | 1,26% | 85 | 43 | |
| 2,50 | 0,026 | 0,32% | 0,66% | 113 | 56 | |
| 4,00 | 0,016 | 0,20% | 0,40% | 133 | 66 | |
| 5 | 0,75 | 0,210 | 2,63% | 5,25% | 32 | 16 |
| 1,50 | 0,125 | 1,56% | 3,13% | 48 | 24 | |
| 2,50 | 0,065 | 0,81% | 1,63% | 76 | 38 | |
| 4,00 | 0,040 | 0,50% | 1,00% | 100 | 50 | |
| 10 | 0,75 | 0,420 | 5,25% | 10,50% | 17 | 9 |
| 1,50 | 0,250 | 3,13% | 6,25% | 28 | 14 | |
| 2,50 | 0,130 | 1,63% | 3,25% | 47 | 24 | |
| 4,00 | 0,080 | 1,00% | 2,00% | 67 | 33 | |
| 20 | 0,75 | 0,840 | 10,50% | 21,00% | 9 | 5 |
| 1,50 | 0,500 | 6,25% | 12,50% | 15 | 7 | |
| 2,50 | 0,260 | 3,25% | 6,50% | 27 | 13 | |
| 4,00 | 0,160 | 2,00% | 4,00% | 40 | 20 | |
Значения коэффициента демпфирования показывают, что остается от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge
| Чаще всего мы используем четные числа, такие как 18, 16, 14 и т. д. Если вы получили нечетный ответ, например 17, 19 и т. д., используйте следующее меньшее четное число. AWG расшифровывается как American Wire Gauge и относится к прочности проводов. Эти номера AWG показывают диаметр и, соответственно, поперечное сечение в виде кода. Они используются только в США. Иногда вы найдете номера AWG также в каталогах и технических данных в Европе. |
Американский калибр проводов — таблица AWG
| AWG номер | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 34 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр в дюймах | 0,0016 | 0,0018 | 0,0020 | 0,0022 | 0,0024 | 0,0027 | 0,0031 | 0,0035 | 0,0040 | 0,0045 | 0,0050 | 0,0056 | 0,0063 |
| Диаметр (Ø) в мм | 0,04 | 0,05 | 0,05 | 0,06 | 0,06 | 0,07 | 0,08 | 0,09 | 0,10 | 0,11 | 0,13 | 0,14 | 0,16 |
| Сечение в мм 2 | 0,0013 | 0,0016 | 0,0020 | 0,0025 | 0,0029 | 0,0037 | 0,0049 | 0,0062 | 0,0081 | 0,010 | 0,013 | 0,016 | 0,020 |
| AWG номер | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 |
| Диаметр в дюймах | 0,0071 | 0,0079 | 0,0089 | 0,0100 | 0,0113 | 0,0126 | 0,0142 | 0,0159 | 0,0179 | 0,0201 | 0,0226 | 0,0253 | 0,0285 |
| Диаметр (Ø) в мм | 0,18 | 0,20 | 0,23 | 0,25 | 0,29 | 0,32 | 0,36 | 0,40 | 0,45 | 0,51 | 0,57 | 0,64 | 0,72 |
| Сечение в мм 2 | 0,026 | 0,032 | 0,040 | 0,051 | 0,065 | 0,080 | 0,10 | 0,13 | 0,16 | 0,20 | 0,26 | 0,32 | 0,41 |
| AWG номер | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 |
| Диаметр в дюймах | 0,0319 | 0,0359 | 0,0403 | 0,0453 | 0,0508 | 0,0571 | 0,0641 | 0,0719 | 0,0808 | 0,0907 | 0,1019 | 0,1144 | 0,1285 |
| Диаметр (Ø) в мм | 0,81 | 0,91 | 1,02 | 1,15 | 1,29 | 1,45 | 1,63 | 1,83 | 2,05 | 2,30 | 2,59 | 2,91 | 3,26 |
| Поперечное сечение в мм 2 | 0,52 | 0,65 | 0,82 | 1,0 | 1,3 | 1,7 | 2. 1 | 2,6 | 3,3 | 4,2 | 5,3 | 6,6 | 8,4 |
| AWG номер | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 (1/0) (0) | 00 (2/0) (-1) | 000 (3/0) (-2) | 0000 (4/0) (-3) | 00000 (5/0) (-4) | 000000 (6/0) (-5) |
| Диаметр в дюймах | 0,1443 | 0,1620 | 0,1819 | 0,2043 | 0,2294 | 0,2576 | 0,2893 | 0,3249 | 0,3648 | 0,4096 | 0,4600 | 0,5165 | 0,5800 |
| Диаметр (Ø) в мм | 3,67 | 4.11 | 4,62 | 5,19 | 5,83 | 6,54 | 7,35 | 8,25 | 9,27 | 10,40 | 11,68 | 13. Сечение кабеля заземления: Провод для заземления, как подобрать сечение и подключить, цвет в трехжильном проводе, популярные марки
| |
