Сетевой фильтр принцип работы: что делает, схема устройства, для чего предназначен

Содержание

что делает, схема устройства, для чего предназначен

Поведение напряжения в бытовой электрической сети непредсказуемо. Причин, по которым параметры тока выходят за пределы допустимых отклонений, может быть несколько. Часто – это кратковременные перепады напряжения и помехи, а иногда – систематические нарушения стандартных норм. Вечернее напряжение в сети отличается от утреннего из-за большого количества подключенных приборов. Подключение мощного строительного или домашнего оборудования приводит к импульсным помехам, которые мешают работе аудио- и видеоаппаратуры. Результатом временных и постоянных отклонений напряжения от синусоиды становится ухудшение качества работы и поломки домашней техники. Один из способов избежать неприятностей – подсоединить электроприборы через сетевой фильтр (СФ). Если сказать простыми словами, то сетевой фильтр – это удлинитель с тумблером и встроенным блоком защиты, обеспечивающий пассивную фильтрацию входного напряжения. Рассмотрим подробнее конструктивные варианты разных моделей и выполняемые ими задачи.

Что делает сетевой фильтр и от чего он защищает

Проблемы бытовой электрической сети, с которыми борются различные модели сетевых фильтров:

Короткое замыкание. Фаза и ноль соединяются без нагрузки. Такая ситуация возникает при обрыве провода или замыкании, происшедшем в каком-либо приборе. В этом случае сетевой фильтр отключает всю аппаратуру.

Помехи. Возникают из-за подключенных к сети приборов с импульсными блоками питания. К такой аппаратуре относятся компьютеры и телевизоры. Высокочастотные помехи не выводят из строя электронику, но ухудшают качество ее работы. На экранах аналоговых телевизоров появляется рябь, искажается изображение, в аудиоаппаратуре появляются посторонние звуки. Посторонние сигналы искажают работу звукозаписывающих и звуковоспроизводящих устройств.

Скачки напряжения. Их могут вызвать приборы с индуктивной нагрузкой, например, холодильники, сварочные аппараты.

Существует еще одна, многим неизвестная, опасность помех. С помощью специальной техники через электромагнитный шум, который передается по нулевому проводнику, находящемуся вне дома или квартиры, можно получить доступ к конфиденциальной информации.

Принцип работы сетевого фильтра

С факторами, искажающими идеальный вид синусоиды переменного напряжения, борются фильтры различных типов:

Помехи высокой частоты. Для их ликвидации используют катушки индуктивности. Если в них подается ток высокой частоты, то сопротивление в катушках возрастает, и синусоиды периодов, приводящих к высокочастотным помехам, отсекаются. Достичь максимального эффекта позволяет использование двух катушек, устанавливаемых на фазном и нулевом проводах.

Помехи низкой частоты. Бороться с такими помехами помогают активные сопротивления – резисторы. В сетевых фильтрах используются резисторы номиналом 0,5-1,0 Ом. Обычно устанавливаются 2 резистора.

Применение комплекса этих фильтров позволяет избавиться от высокочастотных и низкочастотных помех и в результате получить синусоиду частотой 50 Гц.

Почти все СФ оснащены функцией защиты от скачков перенапряжения. Но сетевые фильтры нужны только при наличии кратковременных импульсов напряжения. От длительного превышения этого параметра они не защищают. Если в данной местности длительно присутствует слишком высокое или слишком низкое напряжение, то рекомендуется установить стабилизатор, поскольку сетевой фильтр в этом случае бесполезен.

Устройство сетевых фильтров разной функциональности

Дешевые варианты СФ, по сути, представляют собой «переноску» с защитой от перенапряжения и тумблером «включить-выключить». Защиту от перенапряжения обеспечивает варистор.

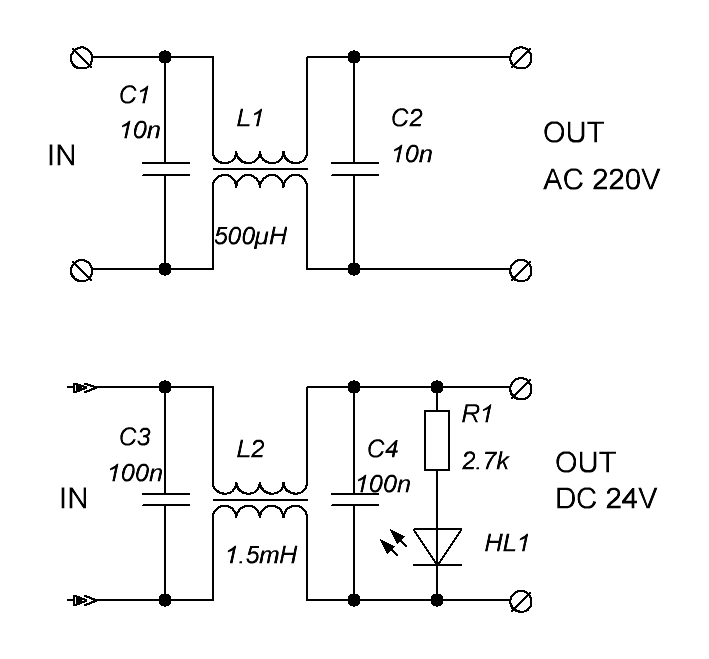

Схемы более дорогих сетевых фильтров, включают:

Встроенные LC-фильтры, представляющие собой катушки индуктивности. Предназначены для борьбы с высокочастотными помехами.

Катушки с активным сопротивлением – резисторами. Присутствие этих элементов в схеме сетевого фильтра ликвидирует низкочастотные помехи.

Автоматический предохранитель, который отключает электропитание при токовой перегрузке.

Металл-оксидные варисторы, которые срабатывают при запредельно высоких напряжениях, которые возможны при грозе, коротком замыкании.

Стандартные номиналы применяемых деталей:

Индуктивность катушек – 50-200 мкГн.

Емкость конденсаторов – 0,22-1 мкФ.

Варисторы – рассчитаны на напряжение до 470 В.

В схему может входить датчик перегрева, который обесточивает устройство при превышении температуры выше установленного значения. Датчик спасает СФ от поломки в случаях, если он находится возле отопительных приборов или к нему подключается слишком высокая нагрузка.

Конструктивные особенности

Основные элементы современного качественного сетевого фильтра:

Вилка из негорючего ПВХ. В современных устройствах применяют эргономичные вилки улучшенной конструкции, которая обеспечивает простое вытаскивание из розетки.

Провод из трех изолированных медных жил в общей оболочки. На месте присоединения провода к корпусу предусмотрена эластичная муфта, которая предохраняет кабель от заломов. Длина провода – 1,5, 1,8, 3,0, 4,0, 5,0, 10,0 м.

Корпус. Выполнен из износоустойчивого ABS пластика. Выполняется в белом, светло-сером, сером цветах. В корпусе расположены блоки фильтрации помех, выключатель, терморазмыкатель. Отверстия розеток могут оснащаться защитными шторками, которые предотвращают попадание в них грязи. Защитные шторки также мешают маленьким детям прикоснуться к токоведущим частям.

Виды выключателей:

Общие. Отключают от питания сразу все розетки устройства. Этот вариант встречается чаще всего.

Индивидуальные. Отключают отдельные розетки.

Пульты ДУ. СФ с пультами дистанционного управления встречаются редко и стоят довольно дорого. Удобны для людей с ограниченными физическими возможностями.

Дополнительно в конструкции может присутствовать световой индикатор, чаще всего соединенный с выключателем. Сигнализирует о включенном или выключенном состоянии устройства. Некоторые модели оснащены петлями с обратной стороны корпуса, предназначенными для крепления на стену.

Уровни защиты, обеспечиваемые фильтрами разной функциональности

Условно СФ по степени защиты можно разделить на следующие группы:

Базовый уровень (Essential). Стоят недорого, конструктивно просты, применяются для подключения недорогой домашней техники. Отличие недорогих сетевых фильтров от обычных удлинителей – то, что они дают защиту от кратковременных скачков напряжения, принимают удар на себя и отключают аппараты.

Продвинутый уровень (Home/Office). Широко используются для приборов, эксплуатируемых дома и в офисе. Представлены на рынке в богатом ассортименте.

Профессиональный уровень (Perfomence). Такие сетевые фильтры способны гасить все помехи, поэтому они предназначены для подключения дорогой техники, чувствительной к помехам.

Количество и тип розеток

В современных устройствах предусмотрено от 4 до 8 розеток европейского типа. Такие розетки предназначены для вилок с двумя круглыми штырями. Выпускаются они двух типов – C и F. Розетки C изготавливаются без пластины заземления, в изделиях типа F она присутствует. Пластина заземления повышает безопасность пользования электрическими приборами.

Основные параметры сетевых фильтров

СФ различаются по сечению подводящих проводов. Наиболее распространенные варианты – жилы сечением 0,75 или 1,0 мм2. Таких сечений достаточно, чтобы обеспечить максимальный ток нагрузки в 10 А. Если необходимо обеспечить номинальный ток в 16 А, то приобретают СФ с сечением жил 1,5 мм2.

Выбирая устройство, обращают внимание на максимально допустимую мощность нагрузки, которую можно подключать. Этот показатель равен произведению максимально допустимой величины тока нагрузки и напряжения в сети. Для обеспечения работы компьютеров и периферийных устройств подойдет практически любая модель. А вот перед покупкой сетевого фильтра для бытовой техники необходимо примерно определить суммарную мощность приборов, которые планируется подключать. Если суммарная мощность аппаратуры выше мощности, допустимой для данной модели, то покупать такой СФ не стоит.

Способы усовершенствования схем простых сетевых фильтров

Радиолюбители могут модернизировать сетевой фильтр с выключателем и варистором путем усовершенствования его схемы.

Для этого необходимо:

вскрыть корпус;

в параллельные ветви после выключателя и варистора впаять резисторы R1, R2 и индуктивные катушки (дроссели) L1, L2;

поочередно замкнуть ветви через конденсатор C1 и резистор R3;

концевой конденсатор C2 можно установить между розетками в любом месте. Если внутри корпуса места нет, можно обойтись без него. В этом случае корректируются параметры конденсатора C1.

Рекомендации по выбору деталей:

дроссели с незамкнутыми ферритовыми сердечниками индуктивностью от 10 мкГн;

конденсаторы – 0,22-1,0 мкФ;

резисторы – для нагрузки 500 Вт применяются резисторы 0,22 Ом, R3 не менее 500 кОм.

Схемы подключения сетевого фильтра к электрической сети

Во многих современных моделях СФ провод заземления не имеет связи с внутренней схемой, кроме заземляющих контактов евророзеток и евровилки. Это прогрессивное решение, которое обеспечивает важное преимущество. При функционировании от сети с заземлением все розетки СФ заземляются, как положено. Если в сетевой розетке «земля» отсутствует, то все розетки СФ объединяются между собой по заземляющему контакту. Сам сетевой фильтр при этом не заземлен. Рассмотрим, что же может случиться при разных вариантах подключения компьютера и его периферийных устройств:

Подключение к заземленной сети питания. Это идеальный вариант, поскольку при пробоях или повреждении изоляции любого из устройств «лишнее» напряжение направляется в провод заземления.

Подключение к сети без заземления. В этом случае корпуса компьютера и периферийных устройств связаны только слаботочным интерфейсным кабелем. При возникновении разности потенциалов появляются уравнивающие токи, которые при течении от большего потенциала к меньшему приводят к сгоранию входных и выходных портов устройств.

Подключение к сети без заземления через СФ с розетками, объединенными по заземляющему контакту. В этом случае выравнивающие токи пойдут через заземляющие контакты евророзеток и порты останутся невредимыми.

принцип работы, виды защиты, характеристики

Умные телевизоры, холодильники, компьютеры, ноутбуки, газовые котлы — все это стоит дорого. К сожалению, в огромном количестве домов и квартир электросеть не обеспечивает надлежащего уровня напряжения. Возникают перегрузки из-за сварочных работ поблизости. Иногда отгорает контакт ноля на подъездной распределительной коробке, и по квартирам проходит 380В междуфазного напряжения. Сетевой фильтр достаточно успешно защищает дорогостоящую бытовую технику, однако выбирать такое устройство нужно внимательно.

Содержание

1 Обманы маркетологов
2 Как работает защита
3 Типы устройств защиты
4 С заземлением или без
5 Как проверить сетевой фильтр
6 Стабилизатор или фильтр
7 Как выбрать сетевой фильтр
8 Надежные сетевые фильтры 2019 года

Обманы маркетологов

Всем известны удлинители с несколькими розетками, предлагаемые множеством производителей. Их цена привлекательна. Маркетологи называют этот крайне недорогой прибор сетевой фильтр и заявляют, что приспособление защитит оборудование от всех возможных неприятностей.

Легко купить многорозеточный удлинитель с защитой для стиральной машины, для холодильника, для компьютера. Есть приборы разных уровней: базового, стандартного, продвинутого. Но в любом случае характеристики такого приспособления никак не позволяют предположить, что оно может эффективно защищать подключенную технику. На практике все обстоит следующим образом.

В моделях базового класса есть только одноконтактный выключатель, а также неонка и многоразовый предохранитель.
Устройства стандартного класса — с предохранителем многоразового типа, неонкой и двухконтактным выключателем в хороших моделях. Последний прерывает оба проводника, фазу и ноль, для гарантированного прекращения питания подключенного прибора.
Продвинутые модели имеют в схеме помехоподавляющий конденсатор, предохранитель и выключатель.

Все без исключения эти так называемые удлинители с УЗО не могут гарантированно защитить технику в аварийных ситуациях. Например, многоразовый предохранитель ограничивает максимальный ток, но срабатывает достаточно медленно для того, чтобы подключенное устройство не вышло из строя. Конденсатор же справляется только с определенными видами бросков напряжения. Назначение подобных приспособлений только одно: ограничивать потребление мощности группой подключенных устройств.

Важно! Поэтому для компьютера и для бытовой техники высокого класса нужно покупать специальный электрический фильтр, схемы которого выполнены не только с защитой от скачков напряжения, но и способны демпфировать практически все типы гармонических помех.

Как работает защита

Устройство сетевого фильтра обязательно включает несколько ключевых блоков.

Контуры с катушками индуктивности и конденсаторами.
Варистор, один или несколько. Они могут замыкаться по цепи фаза-ноль или работать с отводом заземления.
Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (или выполненный как кнопка на сетевом фильтре).
Надежный двухконтактный выключатель, прерывающий оба проводника, фазу и ноль питающей сети.
Хорошие модели оснащаются термическим предохранителем, защищающим устройство от перегрева.

Сегодня можно купить электрический фильтр для аудиотехники или телевизора с выключателями на каждую розетку. Это очень удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.

Принцип работы защиты следующий.

Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует электрический фильтр, построенный на катушках индуктивности и конденсаторах.
Броски напряжения свыше верхней планки рабочего диапазона гасятся варистором. Этот элемент резко меняет сопротивление на очень маленькое при превышении нормированного показателя. Грубо говоря, варистор создает короткое замыкание, преобразуя возникающие токи в тепло. На корпусе прибора указывается значение энергии в Джоулях, которое он способен рассеивать.
При превышении максимального уровня рабочего тока срабатывает многоразовый предохранитель. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, поэтому подключенная техника выживает при аварийных ситуациях с большой вероятностью.

Важно! Именно наличием отдельных контуров с защитой от перенапряжения и нейтрализацией помех сетевой фильтр отличается от удлинителя. У них есть только одна сходная деталь — это многоразовый предохранитель. Однако в большинстве случаев удлинитель с сетевым фильтром имеет более простое УЗО.

Типы устройств защиты

Виды сетевых фильтров различают как по количеству обслуживаемых фаз, так и по наличию заземления и контуру включения варистора. Типы защиты устройств бывают следующими.

Защита трех фаз. Такой сетевой фильтр работает с несколькими отдельными наборами варисторов и контуров демпфирования помех.
Фаза — ноль. Это самый удобный тип устройства для бытового применения.
Фаза — земля, ноль — земля защита. Данные типы приборов используются, если подключенное оборудование выдвигает особые требования к коммутации источника питания для согласования. Или в случае, когда проводка в здании имеет отвод заземления.

Выбор сетевого фильтра обязательно делается в соответствии с характеристиками электропитания в квартире или доме. Так, большинство современных зданий имеют контакт заземления в розетке. Поэтому лучший вариант прибора защиты также должен быть оснащен соответствующей точкой подключения.

С заземлением или без

Ответ на вопрос, покупать сетевой фильтр с заземлением или без, зависит от типа подключаемого оборудования. Например, для стиральной машинки или другого мощного устройства существует опасность пробоя напряжения на корпус. Такой технике понадобится сетевой фильтр с заземлением. Для холодильника, для ИБП, для бытовой техники можно выбрать более простое устройство. Однако стоит учитывать режим его эксплуатации. Если не предусматривается защита от пробоя, перенапряжения, можно купить любое устройство.

Важно! LC контур (конденсаторно-индуктивный) не нуждается для своей работы в заземлении. Он фильтрует помехи во всех случаях. Поэтому для устройств, в инструкции к которым не указано требование к обязательному заземлению, можно выбрать сетевой фильтр без такой опции.

Однако в случае покупки устройства для защиты от аварийных ситуаций (перенапряжение, пробой грозовым разрядом и так далее) неверный выбор способен нести опасность. В качестве примера можно рассмотреть модель Pilot BIT. Его модификация в черном корпусе, фильтр с заземлением, в домах с розетками без заземления может вызвать аварийную ситуацию. Схема замыкания варисторов инициирует попадание напряжения на корпус, возникновение опасности электротравмы. Модификация S в белом корпусе рассчитана на розетки без заземления. В случае возникновения аварийной ситуации при грозовом пробое фильтр не сможет защитить подключенные устройства. В сети с заземлением такая модификация имеет ключевой недостаток в виде отсутствии развязки между сети дома с заземлением и соответствующего контура электронных приборов.

Как проверить сетевой фильтр

К сожалению, проверить сетевой фильтр непосредственно перед покупкой нельзя. Его можно только правильно выбрать по ключевому параметру напряжения. В частности, большинство фильтров имеют рабочий диапазон в пределах от 184 до 250 В. Некоторые дорогие модели, хоть и обеспечивают меньшую мощность, действуют в диапазоне от 150 до 290 Вольт.

Совет! Чтобы рассчитать, какое именно напряжение требуется обеспечить сетевым фильтром, можно воспользоваться прибором под названием Барьер.

Его более новые поколения оснащены цифровым индикатором. Наблюдая за показаниями Барьера во время перепадов напряжения в сети (мигания лампочек или выключения бытовых приборов) можно определить минимальную и максимальную границу изменения параметра. Именно по этому диапазону потребуется выбрать сетевой фильтр.

Стабилизатор или фильтр

Чтобы понять, что лучше, сетевой фильтр или стабилизатор, стоит рассмотреть принцип работы последнего. Ключевые черты, интересные для защиты оборудования, выглядят так:

стабилизатор повышает и понижает коэффициент трансформации при плавных бросках напряжения сети, обеспечивая постоянное значение на выходе;
гармонические помехи демпфируются достаточно хорошо, благодаря особенностям работы электронных компонентов преобразователя напряжения;
при превышении максимального порога напряжения на входе стабилизатор плавно и безопасно снижает выходное значение и выключает подключенные приборы.

Как видно из описания принципа работы, стабилизатор подойдет для телевизора, для холодильника, для аудиоцентра и другого не требовательного оборудования. Однако у такого решения есть несколько недостатков.

Первый – стоимость. Стабилизатор заметно дороже сетевого фильтра. При этом в сетях, где не наблюдается резких падений или скачков напряжения, его главный функционал не будет использован. Здесь сетевой фильтр выигрывает.
Второй недостаток стабилизатора – изменение кривой напряжения на выходе. Множество моделей формируют так называемую ступенчатую кривую, а не синусоиду. Поэтому они не могут использоваться для питания чувствительного оборудования, например, газовых отопительных котлов. В это же время сетевой фильтр никак не влияет на форму кривой выходного напряжения.
Третий недостаток стабилизатора — скорость срабатывания. Компьютерное оборудование может выйти из строя по причине запаздывания регулировки напряжения. Поэтому рекомендуется выбирать для приборов, которым критично важна скорость срабатывания защиты, дорогие специализированные стабилизаторы или ИБП.

Сказать, что именно лучше, стабилизатор или сетевой фильтр, достаточно сложно. Выбор того или иного оборудования зависит от требований к его функциональности. На практике достоинства двух устройств защиты объединяет в себе ИБП, источник бесперебойного питания. Он имеет встроенный сетевой фильтр, специально разрабатывается для быстрой реакции (малого запаздывания регулирования), стабилизирует напряжение. Единственная сфера применения, где нужно внимательно выбирать ИБП – питание газовых котлов и другого оборудования, требующего идеальной кривой синусоиды.

Как выбрать сетевой фильтр

Чтобы удобно использовать фильтр, достаточно при покупке обратить внимание на некоторые особенности устройства.

Мощность. Перед походом в магазин стоит подумать, какие именно приборы будут подключаться к фильтру, посчитать их суммарное потребление, добавить к значению запас 20%.
Энергия рассеивания или компенсирующий импульс. Данный параметр описывает, сколько тепла может выделить варистор в номинальном режиме работы. Чем хуже питание в точке подключения, тем с большим значением компенсирующего импульса нужно покупать сетевой фильтр.
Диапазон рабочих напряжений. Актуально для сетей, страдающих резкими бросками.
Наличие термического предохранителя. Полезная, но не обязательная опция. Терморазрыватель цепи защитит фильтр от перегрева.
Количество розеток и выключателей. Выбирается по числу подключаемых приборов. Если планируется их часто отсоединять, рекомендуется покупать фильтр с выключателями на каждой розетке.
Длина кабеля. Выбирается по месту размещения фильтра.

Последнее, что стоит оценить при выборе защитного устройства для бытовой техники – дополнительные опции. Они могут быть крайне полезны как для увеличения удобства пользования фильтром, так и для эксплуатации подключенного оборудования. Из полезных для компьютерной техники опций стоит отметить защиту линий локальной сети и телефона. Это важно в домах, где существует опасность наводок в линиях передач, вызванных грозовыми разрядами. USB порт на сетевом фильтре поможет быстро подключить телефон для зарядки или устройство, требующее соответствующего питания, например, компактную колонку.

Надежные сетевые фильтры 2019 года

Сетевой фильтр APC by Schneider Electric PM5-RS, 1.8 м на Яндекс Маркете

Сетевой фильтр APC by Schneider Electric PM5B-RS, 1.8 м на Яндекс Маркете

Сетевой фильтр APC by Schneider Electric PM6-RS, 2 м на Яндекс Маркете

Сетевой фильтр Pilot L, белый, 1.8 м на Яндекс Маркете

Сетевой фильтр ЭРА USF-5es-USB-W (Б0019037), 1.5 м на Яндекс Маркете

Как работают устройства защиты от перенапряжения?

19 марта 2020 г.

Сетевой фильтр — это больше, чем просто удлинитель, который дает вам дополнительные розетки; это доступный способ защитить вашу электронику от случайных скачков напряжения, которые могут привести к необратимому электрическому повреждению. Вот как работают устройства защиты от перенапряжения или ограничители перенапряжения для защиты ваших приборов и как их безопасно использовать для предотвращения пожаров.

Что такое скачок напряжения?

Чтобы понять, как работают устройства защиты от перенапряжений, вам нужно понять, что такое скачки напряжения на самом деле. Скачок напряжения — это просто увеличение величины напряжения, протекающего через электрические устройства, которое превышает стандартный уровень напряжения 120 вольт. Скачки могут быть вызваны многими причинами, такими как мощные устройства, плохая проводка, неправильное освещение или проблема с оборудованием вашей коммунальной компании.

Вы, вероятно, не поймете, что произошел скачок напряжения, пока устройство внезапно не перестанет работать. Каждый год в вашем доме могут происходить сотни скачков напряжения, иногда без каких-либо повреждений.

Скачки напряжения могут нагревать провода и компоненты вашей электроники, подобно нити накала лампочки, и вызывать их перегорание. Даже если скачки напряжения не ломают электронику, они могут вызвать чрезмерную нагрузку на внутренние компоненты и привести к их отказу раньше, чем ожидалось.

Как работает сетевой фильтр?

Устройство защиты от перенапряжения защищает от повреждений, которые могут вызвать внезапные скачки напряжения. Он работает, вытягивая ток из одной розетки и пропуская его через устройства, которые вы подключили к сетевому фильтру. Устройство защиты от перенапряжения содержит варистор на основе оксида металла или MOV, который отводит любое дополнительное напряжение, чтобы гарантировать, что устройства получают постоянный уровень мощности.

MOV работает как чувствительный к давлению клапан. Когда MOV обнаруживает высокие уровни напряжения, он уменьшает сопротивление. Если уровни напряжения слишком низкие, это увеличивает сопротивление. Он сработает автоматически, чтобы перенаправить избыточное напряжение.

MOV состоит из трех компонентов, в том числе оксида металла, который подключен к линии питания и заземления с помощью двух полупроводников. Полупроводники имеют переменное сопротивление, которое заставляет электроны двигаться таким образом, что сопротивление изменяется, когда напряжение становится слишком высоким или слишком низким.

Удлинители

и сетевые фильтры: в чем разница?

Разветвители и устройства защиты от перенапряжения могут выглядеть одинаково, но они очень разные. Оба имеют несколько розеток, но только сетевой фильтр защищает от скачков напряжения.

Удлинитель обычно представляет собой недорогой удлинитель с несколькими розетками, который расширяет вашу розетку. У него может быть автоматический выключатель с выключателем, но он не остановит и не уменьшит проблемы с электричеством.

Устройства защиты от перенапряжения и номиналы Джоулей

Вы заметите, что у сетевых фильтров уровень защиты измеряется в джоулях. Этот показатель в джоулях показывает, сколько энергии устройство защиты от перенапряжения может поглотить до выхода из строя. Чем выше рейтинг в джоулях, тем большую защиту может обеспечить устройство защиты от перенапряжения, справляясь с одним сильным скачком напряжения или множеством меньших скачков напряжения.

Что следует подключать к сетевому фильтру?

Как правило, вам следует отдавать предпочтение использованию устройства защиты от перенапряжения для электроники, ремонт или замена которой требует больших затрат. Новые приборы более чувствительны к скачкам напряжения, чем старая электроника, благодаря более тонким и мелким компонентам. Микропроцессоры, используемые в компьютерах и многих бытовых приборах, наиболее чувствительны к высокому напряжению и работают только тогда, когда они получают стабильный ток в нужном диапазоне напряжений.

Примеры элементов, которые могут быть защищены сетевым фильтром:

Компьютеры
Телевизоры
Микроволновые печи
Модемы/маршрутизаторы
Системы видеоигр (например, PlayStation 4 или Xbox One)
Высококачественное аудиооборудование

Сетевые фильтры не всегда работают

К сожалению, ошибочно полагать, что ваши устройства на 100 % защищены от скачков напряжения сетевым фильтром. Есть много причин, по которым сетевые фильтры могут выйти из строя. Например, устройства защиты от перенапряжений просто не рассчитаны на вечную работу. Выберите один со световым индикатором, который позволит вам узнать, когда MOV изношен. Многие продолжат работать, но без защиты от перенапряжения.

Кроме того, ни один сетевой фильтр внутри вашего дома не защитит от молнии. Хорошей новостью является то, что молния является редкой причиной скачков напряжения. Плохие новости? Полосы защиты от перенапряжения не способны выдержать удар молнии поблизости. Если вы чувствуете, что вам нужна защита от молнии или других серьезных перенапряжений, вы можете инвестировать в ограничитель перенапряжения для всего дома, установленный перед вашим главным электрическим щитом.

В Brennan Electric мы можем помочь вам защитить весь ваш дом от скачков напряжения с помощью недорогой защиты всего дома в районе Сиэтла. Этот тип защиты можно использовать вместе с домашними устройствами защиты от перенапряжений для максимальной защиты от электрических повреждений, включая скачки напряжения от молнии.

Имейте в виду, что качество защиты от перенапряжений зависит от вашего заземления. Вы не получите большой пользы от устройства защиты от перенапряжения, если у вас есть старый дом с незаземленными розетками или у вас нет надлежащего заземления и проводки. Это связано с тем, что не будет пути выхода для избыточного напряжения.

Безопасное использование сетевого фильтра

Возможно, вы слышали предупреждение о том, что из соображений безопасности нельзя подключать обогреватели к разветвителям. Это абсолютно верно. Высоковольтные приборы, такие как обогреватели, могут легко перегреть удлинитель и вызвать возгорание.

Сетевые фильтры работают иначе, чем удлинители. Устройство защиты от перенапряжения с выключателем и световым индикатором имеет предохранитель, который расплавится при перегреве. Это приводит к тому, что обогреватель теряет связь и питание. Однако не все устройства защиты от перенапряжений имеют этот встроенный выключатель, и обогреватели могут легко вывести из строя устройство защиты от перенапряжения.

В целях безопасности избегайте подключения мощных приборов, таких как кондиционеры и обогреватели, к сетевому фильтру. Вместо этого подключите эти устройства непосредственно к стене.

Советы по выбору сетевого фильтра

Теперь, когда вы знаете, что такое сетевой фильтр и как он работает, убедитесь, что вы знаете, на что обращать внимание при покупке сетевого фильтра для вашей электроники.

Вот самые важные вещи, которые следует учитывать:

Подумайте, что вы хотите защитить.
Получите правильное количество портов или выходов.
Убедитесь, что он имеет печать UL и является устройством защиты от скачков напряжения.
Проверьте напряжение фиксации и показатель поглощения энергии.
Ищите гарантию.
Убедитесь, что на нем есть световой индикатор.

Любой сетевой фильтр, который вы покупаете, должен быть сертифицирован Underwriter’s Laboratories (UL) и соответствовать как минимум 1449 стандартам. Это необходимо для того, чтобы устройство защиты от перенапряжения имело маркировку «устройство защиты от перенапряжения».

Вам также необходимо проверить показатель поглощения энергии и напряжение фиксации. Первый относится к тому, сколько энергии устройство защиты от перенапряжения может поглотить до выхода из строя, и должно составлять не менее 600–700 Дж. Зажимное напряжение — это величина напряжения, при которой срабатывает MOV. В идеале это должно быть 400 вольт или меньше.

Обратитесь к экспертам

Хотите максимальную защиту от опасных скачков напряжения? Позвоните в Brennan Electric сегодня, чтобы узнать о защите всего дома в Сиэтле и запросить бесплатную оценку. Мы также можем помочь вам с ремонтом, установкой и обслуживанием электрооборудования, а также с установкой генератора.

Категории:
Защита от перенапряжения

Как работают устройства защиты от перенапряжения | Как работает

«»

Сетевые фильтры защищают вашу электронику от скачков напряжения в электрической системе. Эрик фон Вебер / Getty Images

Когда вы собираете компьютерную систему, одним из стандартных компонентов, который вы, вероятно, купите, является сетевой фильтр . Они выполняют одну очевидную функцию; они позволяют подключать несколько компонентов к одной розетке. Со всеми различными компонентами, составляющими компьютерную систему, устройства защиты от перенапряжений являются полезными устройствами.

Но другая функция удлинителя с защитой от перенапряжений — защита электроники вашего компьютера от скачков напряжения — гораздо важнее. Так как же работают устройства защиты от перенапряжения и когда они вам нужны? А как узнать, что тот, что у вас есть, хорошего качества?

Объявление

Основная задача системы защиты от перенапряжений — защищать электронные устройства от «бросков напряжения». Итак, если вам интересно, что делает устройство защиты от перенапряжений, первый вопрос: «Что такое перенапряжения?» А потом «Почему от них нужно защищать электронику?»

Всплеск напряжения или переходное напряжение — это увеличение напряжения значительно выше установленного уровня в потоке электричества. В обычной бытовой и офисной проводке в США стандартное напряжение равно 9 В.0107 120 вольт . Если напряжение поднимается выше 120 вольт, возникает проблема, и устройство защиты от перенапряжения помогает предотвратить повреждение электроники скачками напряжения.

Чтобы понять проблему, полезно кое-что понять о напряжении. Напряжение является мерой разности электрической потенциальной энергии . Электрический ток перемещается от точки к точке, потому что на одном конце провода потенциальная электрическая энергия больше, чем на другом. Это тот же принцип, по которому вода под давлением вытекает из шланга — более высокое давление на одном конце шланга выталкивает воду в область с более низким давлением. Вы можете думать о напряжении как о мере электрическое давление .

Кратковременное повышение напряжения может быть вызвано различными факторами:

Когда повышение длится три наносекунды (миллиардные доли секунды) или более, это называется всплеском .
Когда он длится всего одну или две наносекунды, это называется пиком .

Если всплеск или всплеск достаточно высок, это может привести к серьезному повреждению машины. Эффект очень похож на подачу слишком большого давления воды в шланг. Если будет слишком большое давление воды, шланг лопнет. То же самое происходит, когда через провод проходит слишком большое электрическое напряжение — провод «лопается». На самом деле провод нагревается, как нить накаливания в лампочке, и горит, но идея та же.

Даже если повышенное напряжение не сразу сломает вашу электронику, оно может создать дополнительную нагрузку на компоненты, со временем изнашивая их. В следующем разделе мы рассмотрим, что делают устройства защиты от перенапряжения, чтобы этого не произошло.

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Tom Harris & Talon Homer
«Как работают стабилизаторы напряжения»
5 января 2001 г.

Сетевой фильтр принцип работы: что делает, схема устройства, для чего предназначен
