Схема мтз на переменном оперативном токе: схемы, принцип работы, уставки, время

Схема — максимальная токовая защита

Cтраница 4

На рис. 2.22 показаны схемы максимальных токовых защит на постоянном оперативном токе: трехфазной ( рис. 2.22, а) и двухфазной двухрелейной ( рис. 2.22, б) с независимой выдержкой времени, а также двухфазной однорелейной ( рис. 2.22, в) с ограниченно зависимой характеристикой.
 [46]

На рис. 2.81 приведены схемы максимальной токовой защиты, в которой в связи с использованием индукционного токового реле типа РТ-80 оперативный ток, как и в защите на постоянном оперативном токе ( см. рис. 2.79), необходим только для питания катушки отключения выключателя. В отличие от схемы на постоянном оперативном токе здесь выключатель отключается за счет энергии, запасенной в конденсаторе С, заряд которого осуществляется с помощью зарядного устройства УЗ-400, питаемого от трансформатора напряжения или трансформатора собственных нужд. Кроме того, в цепи катушки отключения выключателя не предусмотрен блок-контакт для разрыва этой цепи при отключении выключателя. Отказ от блок-контакта возможен в связи с кратковременностью протекания тока разряда конденсатора в катушке отключения при срабатывании защиты. В остальном схемы аналогичны и действуют одинаково.
 [47]

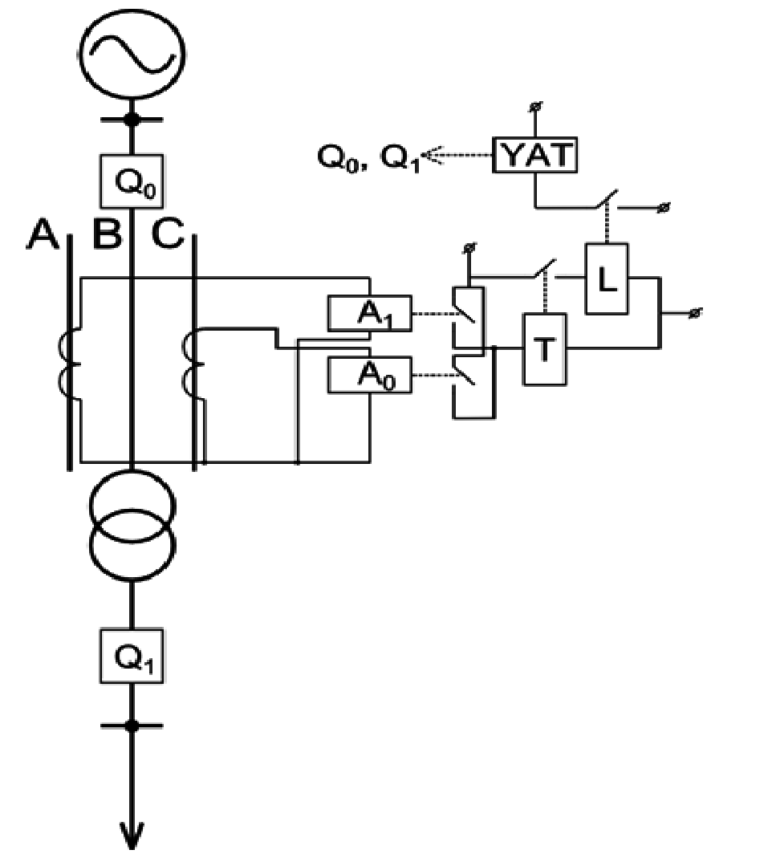

Схема максимальной токовой защиты.
 [48]

На рис. 221 показана схема максимальной токовой защиты с зависимой выдержкой времени на переменном оперативном токе с применением реле РТ-80. При нормальном режиме работы через обмотку реле и первичную обмотку быстронасыщающегося трансформатора тока НТ протекает разность рабочих токов от трансформаторов тока ТТ, величина которой в 1 / 3 раз больше тока в каждом трансформаторе. Реле настроено так, что этот ток не вызывает срабатывания защиты. При коротких замыканиях и перегрузках ток в обмотке реле и первичной обмотке НТ возрастает и реле срабатывает. О, питающейся от НТ, и выключатель мощности отключает поврежденный участок сети.
 [49]

Схема максимальной токовой зашиты со вторичными реле прямого действия и зависимой характеристикой.
 [50]

На рис. 147 приведена схема максимальной токовой защиты со вторичным реле прямого действия, например реле типа РТВ или РТМ, встраиваемых в привод выключателя.
 [51]

На рис. 244 приведена схема максимальной токовой защиты с двумя токовыми реле ЭТ, реле времени ЭВ и сигнальным реле ЗС. Защита работает на постоянном оперативном токе.
 [52]

Схема трехступенчатой максимальной токовой.
 [53]

На рис. 93 приведена схема трехступенчатой максимальной токовой защиты от замыканий на землю, применяемых в сетях напряжением ПО / се и выше.
 [54]

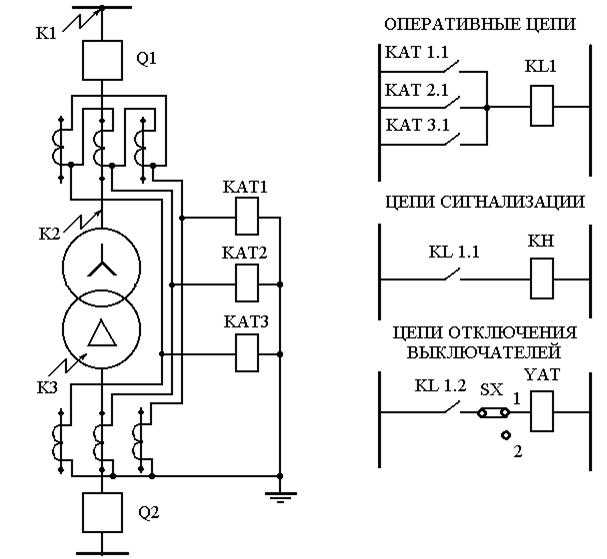

Принципиальная схема двухфазной максимальной токовой защиты с независимой характеристикой времени срабатывания на постоянном оперативном токе. | Принципиальная схема двухфазной максимальной токовой защиты с независимой характеристикой времени срабатывания на переменном оперативном токе.
 [55]

На рис. 85 приведена двухфазная двухрелейная схема максимальной токовой защиты на постоянном оперативном токе с независимой характеристикой выдержки времени.
 [56]

На рис. 86 приведена схема двухфазной двухрелейной максимальной токовой защиты с независимой характеристикой выдержки времени на оперативном переменном токе.
 [57]

Принципиальная схема двухфазной двухре-лейной максимальной токовой защиты с независимой характеристикой времени срабатывания на постоянном оперативном токе.| Принципиальная схема двухфазной максимальной токовой защиты с независимой характеристикой времени срабатывания на переменном оперативном токе.
 [58]

На рис. 81 показана двухфазная двухрелейная схема максимальной токовой защиты на постоянном оперативном токе с независимой характеристикой выдержки времени. Схема защиты аналогична рассмотренной выше схеме защиты ( рис. 80), но выполнена в двух фазах.
 [59]

На рис. 82 приведена схема двухфазной двухрелейной максимальной токовой защиты с независимой характеристикой выдержки времени на переменном оперативном токе.
 [60]

Страницы:  

   1

   2

   3

   4

   5

Схемы устройств РЗиА на переменном токе | Справочник по наладке вторичных цепей | РЗиА

Информация о материале
Категория: РЗиА
  • эксплуатация
  • РЗиА

Содержание материала

  • Справочник по наладке вторичных цепей
  • Измерительные приборы и устройства
  • Проверка изоляции вторичных цепей
  • Векторные диаграммы в цепях тока и напряжения
  • Вторичные цепи трансформаторов тока
  • Вторичные цепи трансформаторов напряжения
  • Проверка и настройка релейной аппаратуры и вторичных устройств
  • Проверка и настройка индукционных реле тока
  • Проверка и настройка реле времени
  • Проверка и настройка электромагнитных промежуточных и сигнальных реле
  • Проверка и настройка поляризованных реле
  • Проверка и настройка реле мощности
  • Наладка устройств аварийной, технологической, предупредительной и командной сигнализации
  • Наладка устройств контроля изоляции сети постоянного тока
  • Схемы включения реле направления мощности в защитах от междуфазных КЗ
  • Схемы включения реле направления мощности на фильтры тока и напряжения
  • Конструкция устройств МТЗ
  • Наладка комплектных защит
  • Проверка защит под нагрузкой
  • Принципы выполнения дифференциальных токовых защит
  • Проверка и настройка дифференциальных реле РНТ
  • Проверка и настройка реле серии ДЗТ-11
  • Проверка защиты типа ДЗТ-21 (ДЗТ-23)
  • Проверка защиты шин ДЗШТ
  • Комплексная проверка защит
  • Проверка защиты рабочим током и напряжением
  • Конструкция газовых реле
  • Проверки и испытания газовых реле до установки
  • Струйные реле
  • Монтаж газового реле и проверка защиты
  • Проверка защит и устройств сигнализации
  • Технические сведения о дистанционных защитах
  • Выполнение элементов дистанционной защиты
  • Наладка устройств и комплектов защиты
  • Наладка дистанционных реле сопротивления
  • Комплексная проверка дистанционной защиты
  • ЭПЗ-1636 трансформатор — линия
  • ДФЗ данные
  • Проверка и настройка пусковых органов ДФЗ
  • Проверка и настройка органа манипуляции ДФЗ
  • Проверка и настройка органа сравнения фаз и блокировки ДФЗ
  • Комплексная проверка ДФЗ
  • Проверка  ДФЗ током нагрузки линии
  • Схемы включения реле направления мощности поперечных дифференциальных защит
  • Наладка и проверка поперечных дифференциальных направленных защит под нагрузкой
  • ДЗЛ-2 данные
  • Проверка элементов ДЗЛ-2
  • Комплексная проверка ДЗЛ-2
  • КЗР-3 устройство
  • Блок-реле защиты ЗЗГ-1
  • Блок-реле КРС-2
  • РТФ-6М
  • РЗР-1М
  • Аппаратура устройств РЗА на переменном токе
  • Источники оперативного тока
  • Схемы устройств РЗиА на переменном токе
  • Наладка устройств РЗА на переменном токе
  • Приложения

Страница 56 из 58

Схемы устройств релейной защиты и автоматики на переменном оперативном токе
В качестве примера приведено несколько типовых схем устройств РЗА на переменном оперативном токе, применяемых для трансформаторных подстанций типа КТПБ 110/6—10 кВ и 110/35/6—10 кВ.

Схема организации переменного оперативного тока, цепей управления, сигнализации и телемеханики. Питание цепей осуществляется от трансформаторов собственных нужд. Шинки 1ЕС, 2ЕС, 1ЕН, 2ЕН образуются от шинок обеспеченного питания EY.N, EY.O, питающихся от стабилизатора напряжения TSV1 (рис. 13.5). Схемы выполняются с автоматическим включением резервного источника питания (контакторы KL1, KL2). Питание оперативным током от трансформаторов напряжения применяется для цепей АВР.

Рис. 13.5. Схема организации переменного оперативного тока

Цепи управления, сигнализации, телемеханики. На рис. 13.6 представлена схема управления выключателем. Шинки управления запитываются через автоматический выключатель SF типа АП-50/2 МТ с/КОр = = 3,5 /ном. Включение выключателя может осуществляться как непосредственно ключом управления, так и по цепям АПВ и телеуправления, для чего предусмотрен переключатель положения типа ПКЧЗ-12Е3035. Отключение также может осуществляться по цепям телеотключения, например при АЧР.

Рис. 13.6. Принципиальная схема управления выключателем

Максимальная защита. Поясняющая схема и цепи защиты даны на рис. 13.7. В схеме используются встроенные реле прямого действия РТМ1, РТМ2, промежуточные реле KLJ, KL2 типа РП-341, реле времени КТ типа РВМ-12. Защита выполнена на переменном оперативном токе с дешунтированием катушек отключения. Амперметр РА служит для измерения тока линии.
Защиты силового трансформатора 110/6—10 кВ. На рис. 13.8 представлена поясняющая схема защиты, трансформатора, а на рис. 13.9 — токовые цепи и цепи оперативного тока дифференциальной токовой защиты, максимальной токовой защиты, защиты от перегрузки, реле обдува трансформатора и реле контроля тока короткозамыкателя. В схеме используются реле типа ДЗТ-11 (KAWJ, KAW2), РТ40/Р5 (KSA1), РТ 40 (КА1—КА4), реле промежуточное РП-321 (KLF1, KLF2), реле времени РВМ 12 (КТ1).

На рис. 13.10 приведена схема цепей оперативного тока газовой защиты трансформатора (контакты KSG1, KSG2) и цепи отключения отделителя и включения короткозамыкателя с использованием блока питания и заряда конденсаторов типа БПЗ-401 (UGC1) на 220 В, подключаемого к шинкам EY. N, EY.0 блоков конденсаторов БК-402 на 80 мкФ и 400 В и БК-401 на 40 мкФ и 400 В.

Рис. 13.7. Принципиальная схема токовых цепей и оперативных цепей максимальной токовой защиты линии 35 кВ

Включение короткозамыкателя производится от действия защит (контакты KLF3, KLF4) на электромагнит включения короткозамыкателя YAC1—QN1 220 В. Отключение отделителя производится контактом реле блокировки KLB1 с контролем отсутствия тока линии (KSA1) и тока через короткозамыкатель (К.АВ1).
Рис. 13.8. Поясняющая схема защиты силового трансформатора 110/6— 10 кВ

На схеме показаны цепи заряда и разряда блоков конденсаторов, лампы и сопротивления разряда блоков конденсаторов, применяемых в реальной схеме.

Питание газовой защиты по рассмотренной схеме допустимо только при наличии дифференциальной защиты трансформатора.
