Схема АВР 380В с ДГУ

В данной статье, речь пойдет о схеме АВР на напряжение 380 В от трех независимых источников питания, в качестве третьего источника питания предусматривается дизель генераторная установка (ДГУ).

Питание потребителей от трех независимых источников питания предусматривается для потребителей 1-й категории особой группы, когда необходима бесперебойная работа для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров в соответствии с ПУЭ 7-издание пункт 1.2.18.

Особенностью данной схемы является то, что при отключенных обоих вводах, в случае аварии или вручную были отключены вводы, например для проверки (ремонта) электрооборудования, производится автоматический запуск ДГУ и подключение к нему нагрузки. При восстановлении напряжения на любом из вводов, происходит автоматическое переключение в исходное состояние. На рис.1 представлена схема АВР с ДГУ выполненная на контакторах в однолинейном изображении.

Рис.1 – Схема АВР с ДГУ на контакторах в однолинейном изображении

В нормальном режиме, питание потребителей напряжением 380В осуществляется от Ввода 1 или Ввода 2 через общий силовой контактор КМ3, который включается через определенную выдержку времени с помощью реле времени КТ1, делается это для того, чтобы питание осуществлялось при наступлении устойчивого режима работы.

Наличие напряжения на каждом из вводом контролируется реле контроля напряжения KV1 и KV2. Переключатель SA1 служит для выбора приоритетного ввода. При наличии напряжения на обоих вводах, первым подключится тот ввод у которого выбран приоритет (положение «1» – первый ввод, положение «0» – оба ввода отключены, положение «2» – второй ввод).

Рис.2 – Схема электрическая принципиальная АВР с ДГУ на контакторах

Принцип работы АВР с основными вводами (Ввод 1 и Ввод 2)

Например при исчезновении напряжения на Вводе 1, срабатывает реле контроля напряжения KV1 и размыкает своими контактами, цепь питания контактора КМ1. При наличии напряжения на Вводе 2, контакты реле KV2 замкнуты и если контактор КМ1 находится в отключенном состоянии, то сработает контактор КМ2, при этом контактор КМ3 находится во включенном состоянии и напряжение потребителям подается через замкнутые силовые контакты контакторов КМ1 и КМ3.

Аналогично выполняется АВР для Ввода 2.

Принцип работы АВР с ДГУ

При пропадании напряжения на основных вводах: Ввод 1 и Ввод 2, происходит замыкание цепи управления генератором, размыкание цепи питания силового контактора КМ3. После того, как генератор запустится и реле контроля напряжения KV3 замкнет свой выходной контакт, начинается отсчет времени с помощью реле времени с задержкой на включение KT2, необходимый для стабилизации выходных параметров генератора. По окончании отсчета, цепь питания контактора КМ4 замыкается и подключается питание генератора.

При восстановлении напряжения на каком либо из основных вводов. Например восстановилось напряжение на Вводе 1, в этом случае срабатывает реле контроля напряжения KV1 и своими контактами замыкает цепь питания контактора КМ1. При этом выходные контакты контактора КМ1 замыкаются и подается питание на реле времени с задержкой на включение KT1.

После окончания отсчета времени, реле времени КТ1 замыкает цепь питания промежуточное реле KL3, которое в свою очередь замыкает цепь питания катушки контактора КМ3 и размыкает цепь питания контактора КМ4, после того как контактор КМ4 отключится, сработает КМ3 и через замкнутые силовые контакты контакторов КМ1 и КМ3 подается напряжение потребителям от основного Ввода 1.

Также рекомендую вам ознакомится со схемой АВР на три ввода с секционным контактором.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Как подключить дизельный генератор с блоком АВР

Генераторы компании СКАТ справятся и с таким заданием: включатся сами без участия человека и возьмут на себя электроснабжение дома. Для этого существуют блоки АВР (автоматического ввода резерва). Через них генератор можно подключить к электрощитку, и в случае отключения электричества в центральной сети блок сам подаст команду на включение генератора. После возвращения централизованного электричества блок остановит генератор, и он перейдет в режим ожидания. Подробности смотрите в ролике «Генератор с автозапуском».

Такие генераторы необходимы в офисе для бесперебойной работы, в придорожных кафе, мотелях и АЗС — там, где возможны и крайне нежелательны перебои с электричеством.

Предлагаем рассмотреть четыре модели дизельных генераторов, которые отлично подойдут для такого случая. Это УГД-11500Е, УГД-11500ЕТ, УГД-15000Е и УГД-15000ЕТ. На панели у них есть специальное гнездо для подключения блока АВР.

Так выглядят блоки АВР- 11500ДТ (для подключения моделей УГД-11500Е, УГД-11500ЕТ) и АВР- 15000ДТ (для подключения моделей УГД-15000Е, УГД-15000ЕТ), через которые и запускаются генераторы в случае аварии на центральной подстанции.

Генератор гарантированно запустится автоматически в диапазоне температур от +40 °C до 0 °C. Поэтому производитель рекомендует устанавливать резервный генератор в помещении (например, подвале или гараже).

Помимо температурного режима важно учесть особенности подключения генератора и блока АВР. Определитесь с выбором минимального набора важных для жизни приборов: насосы системы отопления, холодильник, сигнализация, минимальное освещение, — запитывайте на резервный генератор только их. Лучше доверить подключение системы по предложенной схеме опытному электрику.

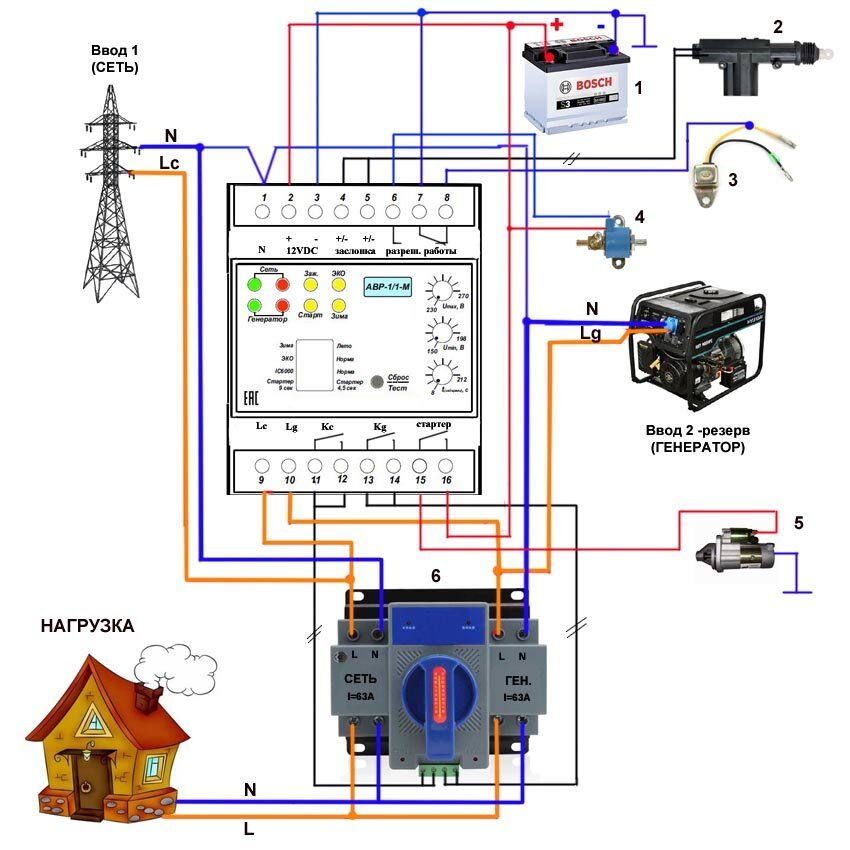

Схема подключения блока АВР к однофазному генератору 220 В:

Схема подключения блока АВР к трехфазному генератору 380 В:

Не забудьте заземлить установку и вывести выхлопные газы.

Чтобы генератор не подвел в самый ответственный момент, необходимо периодически проверять его боеготовность.

• Раз в месяц запускайте генератор на 15–20 минут с выключенной автоматикой.
• Раз в две недели или через 50 часов работы, проверяйте уровень и состояние моторного масла и топлива.
• В режиме ожидания аккумулятор не заряжается, поэтому проверяйте его заряд раз в две недели.

Генераторы с автоматическим вводом резерва полностью решают проблему бесперебойного энергоснабжения. Установив такую систему в частном доме, вы спокойно можете оставлять его на домочадцев каждый день или уехать в отпуск всей семьей. Имея такой генератор на предприятии, вы спокойно можете продолжать работу при отключении света, не теряя клиентов и прибыль.

Объяснение вариантов фаз и напряжения для промышленных генераторов

Главной задачей при выборе типа генератора, который лучше всего подходит для вашей среды, должно быть обеспечение правильной электрической конфигурации. Электрическая конфигурация обычно включает фазу, напряжение, кВт и герц, которые лучше всего подходят для вашего приложения. Чтобы объяснить, как работают фазы и напряжение, полезно понять, что включает в себя генераторная установка. Генераторная установка (также известная как генераторная установка) состоит из двух основных компонентов — промышленного двигателя (обычно дизельного, природного газа или пропана) и генераторной части. Двигатель производит лошадиные силы и обороты в минуту, а конец превращает их в электричество.

Объяснение фаз

Однофазные генераторы – для небольших однофазных нагрузок эти генераторы обычно не превышают 40 кВт. Они обычно используются в жилых помещениях и имеют коэффициент мощности 1,0.

3-фазные генераторы – в основном для крупных промышленных электростанций, эти генераторные установки могут обеспечивать как однофазное, так и 3-фазное питание для работы промышленных двигателей с более высокой мощностью, разветвление питания на отдельные линии и в целом более гибкие. Они обычно используются в коммерческих условиях и имеют коэффициент мощности 0,8.

Увеличение номинальной выходной мощности — вы можете преобразовать однофазную мощность в 3-фазную и иногда увеличить номинальную выходную мощность примерно на 20-30% кВт, но конец должен быть повторно подключаемым, а также необходимо учитывать нагрузку балансы и некоторые другие переменные.

Снижение номинальной мощности  (преобразование трехфазной сети в однофазную) — обычно снижает номинальную выходную мощность примерно на 30 %. Например, мощность трехфазного генератора мощностью 100 кВт упадет примерно до 70 кВт при преобразовании в однофазный.

• Чтобы точно рассчитать скорректированную мощность, которую вы получите после снижения номинальной мощности, вы всегда должны пытаться снизить номинальную мощность от номинальной мощности в кВА, а не от номинальной в кВт. Формула: 2/3 кВА (например, однофазная мощность 150 кВА будет снижена до 100 кВА), а затем, при необходимости, преобразовать ее в киловатты.

• Чтобы снизить номинальные параметры генераторной установки, рассматриваемый конец генератора обычно должен иметь 12 или 10 проводов, которые можно повторно подключить. Нагрузка на сам двигатель не влияет, потому что это часть генератора, по сути, переходит в ускорение. Если генератор не подлежит повторному подключению (или может подключаться только для высокого/низкого напряжения), вы все равно можете подавать на него однофазные нагрузки до тех пор, пока вы не превысите номинальный ток на отдельной линии.

• Генераторная установка ограничена своей электрической мощностью на стороне генератора и на самом деле не имеет большого отношения к двигателю.

Общие напряжения на коммерческих генераторных установках
Однофазный
• 120
• 240
• 120/240

3-фазный
• 208
• 120/208
• 240
• 480 (наиболее распространенное напряжение для промышленных электростанций)
• 277/480
• 600 (в основном для регионов Канады)
• 4160 Вольт

Требования к напряжению могут сильно различаться для различных типов оборудования (например, другие варианты напряжения включают: 220, 440, 2400, 3300, 6900, 11500 и 13500)

Как определить требуемое напряжение

Чтобы убедиться, что конфигурация напряжения именно то, что вам нужно, вы всегда должны проконсультироваться с электриком или электриком. Они могут оценить вашу среду и определить различные нагрузки, которые потребуются вашему объекту или операции, а также смогут принять во внимание другие переменные, такие как напряжение, поступающее в здание, максимальная сила тока, выходная мощность электродвигателя и многое другое. Вы также можете обратиться к нашему Калькулятору мощности, чтобы просчитать цифры. Используйте эти цифры в качестве отправной точки и воспользуйтесь таблицей силы тока, которая доступна здесь и на других сайтах производителей в Интернете. Обязательно примите во внимание следующие ключевые элементы, перечисленные ниже, которые помогут вам определить правильное напряжение для установки вашего генератора:

• Требуемое напряжение, подаваемое на ваше предприятие, или питание от сетевого трансформатора, подаваемого в здание.

• Максимальная сила тока, необходимая для работы вашего конкретного оборудования. Если вы не знаете эту информацию, ампер генератора переменного тока (для трехфазных генераторов) обычно можно сопоставить с таблицей, чтобы определить размер автоматического выключателя, который потребуется вашему генератору.

• Также следует учитывать пусковую силу тока для промышленных двигателей. Многие двигатели будут работать при определенной мощности в кВт, но требуют гораздо более высокой пусковой мощности. Например, вам может понадобиться 200 кВт и повышенная сила тока при запуске, даже если ваша средняя рабочая нагрузка составляет всего 90 кВт. Также полезно оценить требования к мощности электродвигателя. Некоторые двигатели поставляются с устройством плавного пуска, которое помогает контролировать ускорение путем подачи напряжения. Некоторые промышленные двигатели предоставляют всю эту информацию на своей бирке данных.

• Сетевая частота также играет роль — в большинстве США и некоторых частях Азии используется частота 60 Гц, а в остальном мире — в основном 50 Гц. Большинство крупных кораблей и самолетов используют специализированную частоту 400 Гц. Чтобы изменить мощность сети на другую частоту, иногда можно использовать преобразователь частоты, но необходимо учитывать дополнительные факторы. Большинство генераторов можно переоборудовать, но некоторые генераторные установки не будут работать должным образом или могут потребовать дополнительных деталей и настройки. Обратитесь к производителю генератора для получения дополнительной информации о подобных ситуациях.

Регулировка напряжения генератора

Регулировка напряжения генераторов — это то, что наши опытные специалисты выполняют каждые несколько дней, чтобы удовлетворить все различные комбинации и особые электрические требования наших клиентов. Хотя на большинстве генераторов можно регулировать напряжение, ваши конкретные параметры всегда будут ограничены в зависимости от стороны генератора, с которой вы работаете.

Сам процесс изменения напряжения является относительно технической электрической процедурой, которая в основном включает регулировку проводов на стороне генератора. На большинстве 3-фазных генераторных установок мы обычно берем 10 или 12 проводов со стороны генератора и реконфигурируем их расположение и подключение, корректируем их маршрут к панели управления и некоторым другим местам — в зависимости от того, чего мы пытаемся достичь. Мы хорошо изолируем провода, при необходимости регулируем провода датчиков, а затем при необходимости вносим дополнительные изменения оттуда. Именно здесь часто упоминаются такие термины, как изгиб и двойная дельта (или зигзаг), Y-образная конфигурация и другие различные схемы разводки. Подробнее об этих терминах читайте в нашей статье о фазовых преобразованиях. Например, на 3-фазных генераторных установках мы можем изменить 208 В на 480 В или 480 В на 240 В или почти любое количество других комбинаций и фаз, используя все напряжения, которые в настоящее время доступны (при условии, что конец генератора можно повторно подключить).

Конец генератора является основным компонентом, который определяет реакцию генератора на изменение фазы и/или напряжения. При правильном выполнении изменение напряжения не должно повредить или вызвать перегрузку устройства. Многим клиентам требуется наличие двух или более системных напряжений от их резервной генераторной установки. Это могут быть электродвигатели, работающие на 480 В, приборы и производственное оборудование, работающие на 208 В, а также небольшие нагрузки и электроинструменты на 240 В. Вы можете добиться этого с помощью трехфазного генератора либо с помощью переключателя, либо с помощью генератора двойного напряжения, который уже создан для этой цели. Однако имейте в виду, что вы не можете одновременно выводить несколько напряжений от одного генератора, вам нужно будет вручную переключать выход на каждое другое напряжение или использовать для этого трансформатор.

Есть несколько ограничений, о которых следует помнить при рассмотрении вопроса об изменении напряжения. Специализированные или высоковольтные генераторы (например, 4160 или 13 500 Вольт) не очень практичны для переделки. Вы можете изменить 600 В на 480 В, но не наоборот. Кроме того, на многих трехфазных генераторах некоторые элементы иногда могут быть труднодоступными и обходными. Например, у них может быть гибкий кабелепровод, который обертывается, панельные двери, которые находятся в нестандартных местах, или корпуса, которые не обеспечат легкого доступа нашим техническим специалистам. Хотя почти всегда есть способ получить доступ к стволу и проводке на концах 3-фазного генератора, иногда это может быть затруднительно. Следует также иметь в виду, что некоторые концы генератора нельзя повторно соединить, поэтому варианты проводки и схемы, доступные для этих типов генераторов, очень ограничены.

Еще одна обычная вещь, которую мы делаем при изменении напряжения, — это обновление компонентов и рассмотрение других возможных соображений по оборудованию в вашей системе, включая следующее:

•  Замена манометров — всякий раз, когда мы изменяем напряжение на старом генераторе, нам часто приходится заменять ряд датчики, чтобы мы могли прочитать новые выходные уровни. Одним из приятных преимуществ новых цифровых панелей управления является то, что их обычно можно перепрограммировать.

•  Автоматические выключатели — мы регулярно заменяем автоматические выключатели на установках, чтобы соответствовать требованиям наших клиентов по силе тока. Прерыватель обычно прикрепляется к концу генератора, и это важный компонент, который поможет защитить генератор, гарантируя, что вы не превысите номинальную силу тока для этого устройства. В зависимости от того, хочет ли клиент, чтобы все было на одном выключателе или было разделено по какой-либо конкретной причине, мы можем изменить конфигурацию на что-то другое (например, один выключатель на 1200 А или два на 600 А).

• Регулятор напряжения  – на большинстве генераторных установок при повторном подключении проводов к другому напряжению необходимо также тщательно отрегулировать чувствительные провода, идущие к регулятору и/или панели управления. Если это не будет сделано должным образом, вы можете в конечном итоге сжечь плату или нанести другой ущерб. Большинство современных коммерческих генераторов теперь имеют регулятор напряжения, встроенный в панель управления, поэтому вы можете регулировать параметры напряжения оттуда, и это помогает выполнять все регулировки. В первую очередь это хорошее достижение, но оно делает замену платы намного более дорогостоящей из-за дополнительных функциональных возможностей. К старым генераторным установкам часто подключается отдельное оборудование, выполняющее те же функции. Все эти регуляторы работают, чтобы автоматически поддерживать постоянное напряжение, чтобы убедиться, что ваше оборудование выдает стабильный выходной сигнал.

•  Трансформатор — если в вашей системе он есть, возможно, потребуется перенастроить часть проводки, чтобы приспособиться к новому напряжению.

•  Автоматический переключатель ввода резерва (АВР) — определение силы тока для этого типа переключателя также важно, потому что АВР является ключевой частью обеспечения автоматического включения генераторной установки во время отключения электроэнергии, а также ее отключения после отключения электроэнергии. питание возвращается.

Подводя итог, можно сказать, что существует множество вариантов комбинаций фаз и напряжений, конфигураций и преобразований. Это может быть сложным процессом, поэтому лучше всего обратиться за профессиональной помощью к профессиональному электрику или опытному специалисту по генераторам. Однако, если у вас есть какие-либо вопросы по вопросам, затронутым в этой статье, вам нужна помощь в определении размера генераторной установки или вам нужна помощь в определении того, что лучше всего подходит для вашей конкретной среды, просто позвоните по телефону 800-853-2073 или свяжитесь с нами. онлайн.
