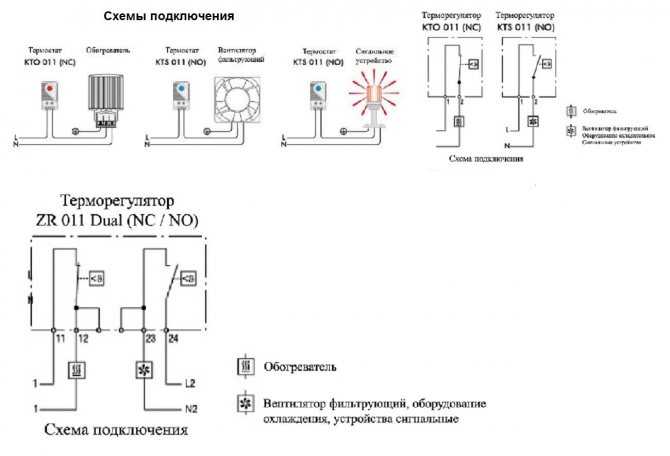

Схема подключения механического терморегулятора: Схема подключения механического терморегулятора

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Содержание

  • 1 Как это работает
  • 2 Типы термостатов
    • 2.1 Механические терморегуляторы
    • 2.2 Электронные терморегуляторы
  • 3 Варианты подключения терморегулятора
  • 4 Советы по установке
  • 5 Заключение

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Читайте также: как правильно установить инфракрасный обогреватель.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Читайте также: как правильно выбирать ИК обогреватели с функцией терморегулятора для дачи.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Механический терморегулятор (термостат) Ballu BMT-1


Коммутируемая

Мощность

3000 ВА


Ток



16 А


Напряжение

сети

220 В


Температурный

диапазон

10-30 градусов

Тип датчика


&nbsp

внутренний


Высота

установки

~ 1,5 м


Размер

регулятора

83x83x38 см


Рейтинг товара

        Изготовителем терморегуляторов Ballu серии BMT является промышленный концерн Ballu, специализирующийся на производстве климатической и инженерной техники.

       Терморегуляторы Ballu BMT-1 могут контролировать как нагрев, так и охлаждение. Эти терморегуляторы используются для подключения любых электрообогревателей или для охлаждающих приборов, таких как кондиционеры, вентиляторы. Особенно часто используют при подключении к потолочным инфракрасным обогревателям.

       Отличительной особенностью этого терморегулятора является наличие светового индикатора. То есть лампочка индикатора светится до тех пор, пока температура в комнате не достигнет установленного значения на терморегуляторе. После этого терморегулятор отключает прибор автоматически и включает, когда температура изменится на 1 градус.

       Так как этот терморегулятор является механическим, он отлично подходит для электросетей с большими перепадами напряжения, в особенности на дачах. Плюс механики ещё в том, что Ballu BMT-1 можно использовать при больших отрицательных температурах до -20 градусов.

       Также плюсом является то, что терморегулятор Ballu BMT-1 выполнен в корпусе накладного типа, что удобно при монтаже в деревянном доме.

       Производится данный терморегулятор в Китае. Гарантия 1 год.

Потребительские свойства терморегулятора Ballu BMT-1


Автоматически поддерживает установленную температуру
Имеет встроенный датчик температуры воздуха
Накладной монтаж на стену
Индикатор включения

Комплектация терморегулятора Ballu BMT-1


Терморегулятор
Инструкция
Саморезы для крепления на стену

Достоинства и недостатки терморегулятора Ballu BMT-1


Достоинства:
Низкая стоимость.
Наличие светового индикатора (лампочки).
Недостатки:
Отсутствие кнопки выключения.
Низкая точность.

Фотографии терморегулятора Ballu BMT-1


Упаковка терморегулятора Ballu BMT-1.


Комплектация терморегулятора Ballu BMT-1.


Подключение терморегулятора Ballu BMT-1.


Ballu BMT-1 в разобранном виде

Схемы подключения терморегулятора Ballu BMT-1 (скачать)

Инструкции, сертификаты и документы на терморегулятор Ballu BMT-1 (скачать)

Часто задаваемые вопросы (FAQ)


Что такое терморегулятор и для чего он нужен?

Терморегулятор это устройство, с помощью которого можно задавать необходимую температуру в помещении. В терморегулятор встроен датчик температуры воздуха. То есть когда достигается заданная температура, терморегулятор отключает прибор, а когда температура падает, то включает. Это позволяет поддерживать комфортную температуру автоматически.

Как разбирается терморегулятор Ballu BMT-1?

Разборка очень простая. С торца корпуса терморегулятора откручиваете соединительный винт и разбираете на две части. Далее подключаете по схеме к сети и обогревателю терморегулятор.

Где и как устанавливается терморегулятор Ballu BMT-1?

Терморегулятор Ballu BMT-1 устанавливается на стене, на высоте 1,2 – 1,5 метра от уровня пола. Терморегулятор является накладным, поэтому к стене он прикручивается простыми саморезами. Устанавливать терморегулятор нужно в месте, где нет сквозняков и прямого попадания солнечного света. Это нужно для корректной работы датчика температуры, установленного в терморегуляторе.

Как подключить обогреватель к терморегулятору?

Для подключения терморегулятора необходимы минимальные знания в электрике. Терморегулятор Ballu подключается по схеме, которая идет в инструкции к обогревателю или к терморегулятору.

Сколько обогревателей можно подключить к терморегулятору Ballu BMT-1?

У терморегулятора Ballu BMT-1 максимально допустимый ток 16 А. Это значит, что он выдерживает суммарную мощность, подключаемую к терморегулятору, 3500 Вт. Например, у вас в помещении 3 обогревателя по 1000 Вт, значит, вам понадобится 1 терморегулятор Ballu BMT-1.

Температура в моей комнате не соответствует температуре, установленной на терморегуляторе. Почему?

Это может происходить по разным причинам.

Если температура в комнате значительно ниже установленной после долгого времени работы обогревателей, то это может означать, что Вам не хватает мощности установленных обогревателей. Требуется поменять обогреватель на более мощный или добавить еще один обогреватель.

Другая причина такого расхождения температуры может заключаться в том, что на терморегулятор попадают прямые солнечные лучи или потоки теплого воздуха. Температура внутри терморегулятора оказывается выше температуры воздуха в помещении, что приводит к некорректной работе.

Если температура в помещении оказывается больше, чем установленная, то причиной могут быть сквозняки в зоне установки терморегулятора, либо холодная, промерзаемая стена, на которой он установлен.

Также не следует устанавливать терморегулятор под углом влево или вправо. Вентиляционные отверстия должны быть строго снизу и сверху и не должны ничем закрываться. В противном случае могут возникнуть погрешности установленной температуры как большую, так и меньшую сторону.

Я хочу поставить обогреватели на балконе, а температуру на балконе регулировать из комнаты. Как это сделать?

Для решения такой задачи следует использовать терморегулятор с выносным датчиком температуры. У Ballu BMT-1 датчик температуры встроен и поэтому эта модель терморегулятора обязательно устанавливается в том помещении, где требуется регулировать температуру.

В терморегуляторе Ballu BMT-1 нет клавиши «вкл/выкл», как быть если я хочу полностью выключить обогреватель?

В этом случае есть несколько вариантов. Один из них сделать вилку на конце провода и включать или выключать из розетки обогреватель. Также можно поставить отдельно выключатель рядом с терморегулятором или сделать подключение от отдельного автомата, чтобы можно было отключать обогреватель вне зависимости от температуры в помещении.

Какой терморегулятор лучше, механический или электронный?

У электронного и механического терморегулятора есть свои плюсы и минусы.

Электронный имеет встроенный градусник, что позволяет измерять температуру в помещении. В механическом терморегуляторе градусника нет. В нем только регулятор, который включает и выключает обогреватель в зависимости от заданной температуры. Поэтому если необходимо точное измерение температуры, то использовать лучше электронный терморегулятор.

Механический терморегулятор более устойчив к перепадам напряжения. Поэтому в помещениях, где есть скачки напряжения, лучше использовать механический терморегулятор.

У меня обогреватели находятся в разных комнатах, можно ли их подключить на один терморегулятор Ballu BMT-1?

Технически препятствий к такому подключению нет, но так как датчик температуры установлен внутри терморегулятора, то корректно будет регулироваться только в комнате, где установлен терморегулятор. В другой комнате может быть либо слишком холодно, либо слишком жарко.

Если у меня большое помещение, и я хочу подключить обогреватели на один терморегулятор Ballu BMT-1, а суммарный ток обогревателей больше 16А, что делать?

Если суммарный ток обогревателей больше чем 16А, то необходимо использовать магнитный пускатель (контактор). Подбирается магнитный пускатель исходя из мощностей всех обогревателей, которые вы хотите подключить.

Что такое магнитный пускатель и как он подключается?

Электромагнитным пускателем называют реле (контактор), который рассчитан на управление большими токами. Подключение идет от обогревателя к магнитному пускателю, а от пускателя к терморегулятору. Подключать необходимо по схеме, которая идет в инструкции к обогревателю.

Издает ли терморегулятор при работе какие-либо звуки?

При достижении заданной температуры, у терморегулятора Ballu BMT-1 раздается характерный негромкий щелчок, что свидетельствует о включении или выключении терморегулятора.

Какие у вас есть скидки на терморегулятор Ballu BMT-1?

Мы предоставляем скидку 3% пенсионерам и 5% повторным покупателям (скидки не суммируются). Кроме того, периодически на разные товары могут быть дополнительные скидки, акции, распродажи.

Какие еще терморегуляторы можно купить в вашем магазине?

Весь ассортимент термостатов представлен в разделе «Терморегуляторы»

Где можно терморегулятор Ballu BMT-1 купить в Москве?
терморегулятор Ballu BMT-1 можно купить в Москве в нашем магазине «Греем Вас», расположенном по адресу: Южнопортовая улица 22 стр. 1, ТВК Автомобили, этаж 2, павильон 223, телефон 8-495-125-10-70. Также можно заказать терморегулятор Ballu BMT-1 с доставкой.

Наши преимущества. Почему выгодно покупать у нас?


Помощь в выборе
Вы можете получить бесплатную профессиональную консультацию по выбору инфракрасных обогревателей, позвонив по телефону 8(495)125-1070. Наш специалист подробно расскажет о всех особенностях товара и посоветует оптимальную для ваших условий модель. Также Вы можете самостоятельно рассчитать необходимую мощность обогревателей у нас на сайте: «РАСЧЕТ МОЩНОСТИ»


Заказ
Для покупки выбранных Вами товаров Вы можете воспользоваться удобной формой on-line заказа на сайте или позвонить нашим менеджерам по телефону 8(495)125-1070. Для Вашего удобства на сайте есть возможность заказать звонок. В верхнем правом углу нажмите кнопку «ЗАКАЗАТЬ ЗВОНОК», укажите номер телефона, и наши менеджеры обязательно Вам перезвонят.
Заказы принимаются ежедневно с 9 до 21 часов


Оплата
Мы принимаем как наличную так и безналичную оплату. Для выставления счета, присылайте свои реквизиты на почту [email protected]


Доставка
У нас одни из самых низких цен на доставку товара по Москве.
Мы доставляем товар по всей России.
Подробнее вы можете узнать «ЗДЕСЬ»


Скидки
Мы предоставляем скидки 3% пенсионерам и скидку 5% нашим повторным покупателям.


Гарантия
Мы полностью несем все гарантийные обязательства по товару
У вас есть гарантированная возможность обменять товар или вернуть деньги в течение 14 дней с момента покупки.

Отзывы о терморегуляторе Ballu BMT-1

Схемы подключения термостата Руководство по качественному ОВКВ 101



Схемы подключения термостата для тепловых насосов — Схемы подключения термостата теплового насоса

Тепловые насосы отличаются от кондиционеров, поскольку тепловой насос использует процесс охлаждения и охлаждения . В то время как кондиционер использует процесс охлаждения только для охлаждения, центральный кондиционер обычно работает в паре с газовой печью, электрической печью или каким-либо другим методом нагрева.

Таким образом, если кондиционер широко используется в теплую или жаркую погоду, то тепловой насос используется круглый год. Тепловой насос будет использовать желтый провод для включения конденсатора и оранжевый провод для переключения реверсивного клапана в конденсаторе, чтобы изменить направление потока хладагента для нагрева.

Проводка основного термостата теплового насоса и цвета проводов для проводов термостата

  • R Красный провод к клемме R
  • G Зеленый провод к клемме G
  • Y Желтый провод к клемме Y
  • W Белый провод к клемме W.
  • O Оранжевый провод к клемме O реверсивного клапана, хотя некоторые производители используют клемму B для реверсивного клапана (Rheem и Ruud)
  • C Синий провод к клемме C (иногда этот провод называют проводом C )

Это только для основной проводки термостата теплового насоса, чтобы обеспечить нормальную работу компонентов. Некоторые производители имеют дополнительные провода для различных функций. Всегда консультируйтесь с руководством по подключению термостата теплового насоса, которое поставляется с вашим термостатом. Во многих случаях подключение нового термостата будет точно отражать то, как был подключен старый термостат.

Управление системой теплового насоса отличается от системы управления кондиционером. Он имеет свою последовательность работы теплового насоса. Поэтому тепловой насос работает иначе, чем кондиционер. Кроме того, для него потребуется другой термостат и другая проводка, чем для кондиционера.

Иногда, в зависимости от термостата и производителя, термостат может быть двойным термостатом теплового насоса. Или его можно использовать для системы кондиционирования воздуха и газовой печи в зависимости от того, как подключен термостат. Наконец, всегда проверяйте, какой тип системы у вас есть, прежде чем выполнять какую-либо проводку.

Схемы Honeywell — подключение программируемого термостата — подключение непрограммируемого термостата

Это базовая схема подключения термостата Honeywell для одноступенчатого теплового насоса. Если у вас двухступенчатый тепловой насос, вы также будете использовать клемму Y2 для второй ступени. Кроме того, эта схема подключения термостата специально предназначена для системы с двумя трансформаторами. Ваша система, скорее всего, имеет только один трансформатор, так как в большинстве типичных жилых систем используется только один трансформатор для управления. Если у вас есть два трансформатора, то у вашего старого термостата был красный провод на клемме RC.

Кроме того, на правой клемме был красный провод. В однотрансформаторных системах обычно используется перемычка для термостатов. Для учета двухтрансформаторных систем термостаты с двумя клеммами R (RC и R или RC и RH). Еще одна схема подключения терморегулятора на два трансформатора. Наконец, на приведенной ниже схеме подключения термостата используется клемма Y2, что означает, что система имеет две ступени.

Цвета проводки и клеммы термостата

Схемы проводки термостата Печи

Схемы подключения термостата только для нагрева Если у вас есть только печь, такая как газовая печь, масляная печь, электрическая печь или бойлер. Поэтому для простой проводки термостата вы будете использовать следующий цветовой код:

  • Клемма R или клемма RH для красного провода. Это происходит из-за трансформатора. Если у термостата есть клемма RC, в данном приложении она не требуется. Неважно, оставите ли вы перемычку в термостате или уберете перемычку, если между RH и RC установлена ​​заводская перемычка, при условии отсутствия охлаждения для данной конкретной системы.
  • Клемма W реле обогрева. для водогрейных котлов это, скорее всего, пойдет на ваш аквастат на котле, однако он также может управлять зональным клапаном, если у вас есть система зонирования. После того, как зональный клапан открывается, он замыкает переключатель и сообщает котлу поддерживать заданную температуру воды.
  • Клемма C, если термостат цифровой и не имеет батарей. Наконец, общий берет начало от трансформатора и требуется для питания термостата.

Схема подключения термостата «только охлаждение» будет отражать приведенные выше инструкции, за исключением того, что вы используете клемму Y вместо клеммы W. Наконец, клеммы, к которым вы подключаете провод, обычно находятся в настенной панели, а не на самом термостате.

Схема Уайта Роджерса

Схемы подключения термостата

Уайт-Роджерс показывает немного другой тип схемы подключения, который отражает схему лестничной логики. Это ясно и понятно. По крайней мере, эксперту. На этой диаграмме показано обозначение каждой клеммы, которая подключается к системе HVAC. Наконец, на приведенном ниже рисунке показана система с одним трансформатором. Клемма O на этой схеме используется для установки термостата теплового насоса для реверсивного клапана. Термостат теплового насоса будет использовать оранжевый провод для реверсивного клапана в конденсаторе.

Интеллектуальные термостаты — Wi-Fi — Приложения для смартфонов и проводка

Многие новые комнатные термостаты представляют собой цифровые термостаты и считаются интеллектуальными термостатами. Кроме того, это просто устройства контроля температуры, которые могут помочь вам сократить расходы на электроэнергию и сэкономить энергию. Кроме того, многие из этих новых термостатов представляют собой термостаты WiFi, которые можно подключить через смартфон и/или компьютер. Несмотря на более новую технологию, проводка термостата осталась прежней.

Кроме того, нет никакой разницы между подключением смарт-термостата или термостата Wi-Fi и подключением обычного цифрового термостата. Для нетехнарей, которые путаются со смартфонами, приложениями для смартфонов, WiFi и прочими современными техническими дополнениями к терморегулятору, проводка будет такой же. Однако самая сложная часть, если вам нужен один из этих интеллектуальных термостатов, заключается в подключении к нему через WiFi. Наконец, просто следуйте инструкциям, прилагаемым к термостату, чтобы заставить эти опции и функции работать.

Провода термостата и электропитание

Схемы подключения термостата Кондиционеры

Провод, который вы используете для подключения термостата, должен быть сплошным проводом калибра 18. Кроме того, провод должен быть в жгуте и иметь разные цвета для цветового кода. Кроме того, если у вас нет милливольтовой системы или электрического обогрева плинтуса (как правило, газовых журналов), ваша система будет низковольтной. Это низкое напряжение колеблется от 23 вольт до 30 вольт. Это пониженное напряжение возникает из-за линейного напряжения через трансформатор, обычно расположенный в вашем кондиционере.

Кроме того, важно найти выключатели для ваших систем отопления и охлаждения и отключить питание перед подключением. И да, может быть более одного разрыва, который подает напряжение на ваш блок HVAC. Системы отопления и кондиционирования обычно представляют собой отдельные системы и имеют собственные выключатели. Важно отметить, что это особенно актуально, если у вас кондиционер с гидронической (бойлерной) системой. Помните, перед подключением отключите питание. Комбинации включают:

  • 2-х проводная система — обычно это домашняя система отопления
  • 3-х проводная система — также возможна только система отопления
  • 4-х проводная система — иногда, при переходе с более старого механического термостата, вы найдете четырехпроводную систему. 4-проводные системы термостатов не являются типичными с цифровой или программируемой проводкой термостата.
  • 5-проводные системы — обычно это системы кондиционирования и отопления с общим проводом для питания термостата.
  • 6-проводные и более — обычно тепловые насосы. Тепловые насосы используют дополнительные элементы управления кондиционером, такие как реверсивные клапаны и электрические нагревательные полосы. Всегда следуйте рекомендуемому цвету для вашей конкретной марки оборудования HVAC.

Интеллектуальные и программируемые термостаты

Схемы подключения термостата Honeywell

Ваша система отопления и охлаждения, если она современная, скорее всего, имеет домашний термостат, который представляет собой цифровой термостат, а не старые механические термостаты. Кроме того, установка термостата для более новых энергоэффективных термостатов обеспечит лучшую экономию энергии. Кроме того, лучший домашний комфорт наряду с сокращением затрат на электроэнергию. Как домовладелец, чтобы правильно установить новый термостат без каких-либо катастроф, просто следуйте инструкциям. Наконец, некоторые из лучших термостатов включают в себя:

  • Ecobee — лично у меня дома стоит такой, и он мне очень нравится.
  • Honeywell Lyric
  • Emerson Sensi
  • Обучаемый термостат Nest
  • И некоторые другие бренды
Заключение

Многие из этих термостатов имеют сенсорный экран. Кроме того, ими также можно управлять с помощью приложения на вашем смартфоне или через Интернет с ноутбука или настольного компьютера. Это обеспечивает управление из удаленного места. Если вы пошли на работу и забыли изменить температуру термостата, просто войдите в систему и измените ее или выключите. Они сокращают потребление энергии, тем самым уменьшая ваши счета за электроэнергию. Кроме того, эти термостаты требуют подключения к Wi-Fi для удаленной работы.

Кроме того, эта домашняя технология стремительно сокращает энергопотребление дома. Наконец, электрические схемы термостатов для этих термостатов можно найти здесь и на веб-сайте производителя.

Схемы подключения термостата

Что нужно знать о цветовых кодах проводов термостата

Одним из самых важных предметов в вашем доме является термостат. Возможность контролировать температуру – это то, что делает ваш дом пригодным для проживания даже в самые теплые летние и холодные зимние дни.

Согласно исследованию EIA s Жилищного энергопотребления, 12% домохозяйств в Соединенных Штатах имеют кондиционер с централизованным управлением. 33 миллиона домов в Северной Америке полагаются на интеллектуальные термостаты для контроля температуры.

Интеллектуальные системы отопления и охлаждения позволяют пользователям экономить энергию за счет мониторинга и эффективного контроля использования. Они также позволяют нам ограничивать использование и уменьшать потребность в участии человека, упрощая энергосбережение. Исследования рынка умного дома показывают, что интеллектуальные системы отопления и охлаждения экономят пользователям 50% потребляемой ими энергии.

С развитием умных домов все больше американцев получают контроль над системой отопления, вентиляции и кондиционирования воздуха в своем доме. Понимание того, как подключить термостат, является важным знанием для каждого домовладельца. Если ваш термостат выходит из строя, вы можете отремонтировать его самостоятельно, чтобы сэкономить время и деньги. Если вы предпочитаете пользоваться услугами профессионала, то эта информация поможет вам ознакомиться с процессом проводки.



НАЗНАЧЕНИЕ КАЖДОГО ЦВЕТНОГО ПРОВОДА ТЕРМОСТАТА

Подключение термостата в основном означает подключение проводов правильного цвета к правильной клемме. Понимание того, для чего предназначен каждый провод, имеет решающее значение для успешного завершения процедуры. Если вы не уверены в какой-либо проводке термостата, безопаснее обратиться к квалифицированному специалисту.

РАЗЛИЧНЫЕ ТИПЫ ПРОВОДКИ ТЕРМОСТАТА

  Всегда проверяйте инструкции изготовителя перед выполнением какой-либо проводки. Проводка для термостатов может быть сконфигурирована различными способами. Самые популярные из них, имеющие от 2 до 5 проводов, описаны ниже. Если у вас более 5 проводов, у вас больше точек управления или у вас есть тепловой насос.

ДВА ПРОВОДА

Если у вас есть два провода, у вас почти наверняка есть цифровой термостат, который обеспечивает только тепло (т. е. без кондиционирования воздуха). Как правило, два провода — красный и белый (см. выше информацию о том, куда они подключены).

ТРИ ПРОВОДА

Это наиболее распространенная конфигурация цифрового термостата, который подключается к котлу (и управляет им). Есть горячий провод на 24 В, общий провод на 24 В и белый провод.

  ЧЕТЫРЕ ПРОВОДА

Это популярная конфигурация для термостата с батарейным питанием или цифрового термостата, который исключительно регулирует температуру. Стандартная конфигурация состоит из 24-вольтового горячего (красный), 24-вольтового общего (синий), нагревательного (белый) и вентилятора (зеленый).

  ПЯТЬ ПРОВОДОВ

Это наиболее типичный способ подключения термостата, который применяется к системам, регулирующим как отопление, так и кондиционирование воздуха. Провода обычно располагаются следующим образом: красный для горячего напряжения 24 В, белый для обогрева, желтый для охлаждения, зеленый для вентилятора и синий для общего (хотя общий провод может быть другого цвета).





Вы также можете обратиться к Таблице цветов проводников (см. Таблицу 6, провод термостата).



Syston Cable предлагает кабели для термостатов калибров 18 AWG и 20 AWG с конфигурациями от 2 до 10 проводников, устойчивыми к ультрафиолетовому излучению и кабелями класса Premium Plenum.

Посетите нашу веб-страницу со всеми кабелями для термостатов, которые мы можем предложить: https://www.

Схема подключения механического терморегулятора: Схема подключения механического терморегулятора
