Как подключить терморегулятор к обогревателю?
Терморегуляторы для обогревателей торговой марки terneo бывают двух видов в зависимости от способа монтажа — с установкой их непосредственно в электрическую розетку (rz, srz, rzx, pro-z) либо в предварительно смонтированный подрозетник (rol, vt, pro и sen).
Далее подробнее разберем — как нужно подключать терморегуляторы к обогревателям? Подключение терморегуляторов, предназначенных для розеток, делается следующим образом. Вилку регулятора вставляют в ответную часть стандартной розетки (расчетный ток которой не менее 16 А) с заземляющей клеммой (соединенной с соответствующим контуром здания). Важно обеспечить надежные контакты во всех парах клемм. К штатной розетке терморегулятора нужно подключить вилку, к примеру, от инфракрасного нагревателя (нагрузки). В свою очередь, его ток не может превышать те же 16 А.
Важно помнить, что все терморегуляторы terneo предназначены для эксплуатации исключительно внутри помещений. При этом риски от попадания влаги и водяных брызг в месте монтажа этих регулирующих устройств должны быть сведены к минимуму.
Монтировать регуляторы в бассейнах, ванных и туалетных комнатах, кухнях следует так, чтобы полностью исключить случайные попадания брызг на них. Не рекомендуется устанавливать терморегуляторы рядом с нагревательным / охладительным оборудованием или на уровне пола. Также регулирующие устройства нельзя подвергать воздействию сквозняка и прямого солнечного света.
От короткого замыкания цепь питания нагревателя защищает автоматический выключатель (АВ). Его обязательно устанавливают перед терморегулятором. АВ должен быть рассчитан на номинальный ток до 16 А. Его подключают в разрыв фазного проводника в соответствии со схемой 2. Устанавливают АВ внутрь распределительного щитка. Аналогично, чтобы защитить пользователей от поражения током утечки, поставьте также в щит устройство защитного отключения (УЗО). Важно — ток, коммутируемый терморегулятором, должен быть не более 2/3 от максимальной величины, приведенной в паспорте устройства.
Теперь рассмотрим, как подключить обогреватель через терморегулятор, который смонтирован в подрозетник.
Для устройств моделей rol, vt и pro важно отметить следующее. При первом включении нужно обязательно внести в настройки этих терморегуляторов мощность, которую нагреватель (нагрузка) потребляет от электросети. Это позволит термодатчику более правильно измерять температуру, а терморегуляторы моделей pro и pro-z за счет этого правильнее ведут статистику энергопотребления нагрузки.
Все терморегуляторы, устанавливаемые в подрозетник (rol, vt, pro и sen), надо монтировать на внутренних стенах помещений, не освещаемых напрямую солнцем и вдали от мощных потоков воздуха (сквозняков). Это делается для корректного измерения температуры встроенным датчиком. Допустимая высота установки терморегуляторов равна 0,4 – 1,7 м относительно уровня пола (рис.1). Перед установкой в стене делают круглое углубление под монтажную коробку (стандартный диаметр 60 мм) и канавки, в которые укладывают и фиксируют провода питания. Их с запасом заводят в подрозетник.
Затем для терморегуляторов выполняют электрические соединения.
С регулятора демонтируют декоративную лицевую панель, помещают его внутрь подрозетника и закрепляют там винтами. Соединительные клеммы терморегуляторов рассчитаны на провода сечением до 2,5 мм² (рекомендуется не меньше, чем 2 × 1 мм²). Чтобы уменьшить механические усилия на клеммах, используют многожильный провод из мягкого металла (медь). Алюминий крайне не желателен. Жилы обжимают в клеммах с помощью отвертки с плоским лезвием (ширина не более 3 мм), момент затяжки не должен превышать величину 0,5 Н × м. Более широкое лезвие инструмента может повредить клеммы. Это ведет к отказу в гарантийном ремонте терморегулятора.
Важно контролировать, чтобы коммутируемый регулятором к обогревателю ток не превышал 2/3 паспортного. В противном случае нагреватели подключают посредством контактора (схема 3). В его качестве может выступить подобранное (на соответствующий ток) силовое реле либо магнитный пускатель. Это делается в нескольких случаях:
- Если питающее напряжение может сильно превысить 230 В, что приведет к возрастанию мощности, потребляемой нагрузкой.
- К регулятору надо подключить один или несколько нагревателей, суммарная мощность которых больше 3000 ВА. При этом мощность нагрузки в терморегуляторе надо устанавливать минимальной для правильных показаний датчика температуры воздуха.
Оцените новость:
Поделиться:
Как подключить терморегулятор теплого пола
Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.
Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.
На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).
Именно сюда подключается кабель теплого пола или электрического мата.
К концу L1 — центральная жила кабеля, к N1 – оплетка.
Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).
Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.
Погрешность определения температуры
Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.
Это связано с глубиной залегания датчика в стяжку.
Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.
На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.
При пяти цифрах одно деление соответствует примерно 8 градусам.
Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.
У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?
Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.
Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.
Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.
Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.
Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.
Схема подключения теплого пола большой мощности
При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).
Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.
В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

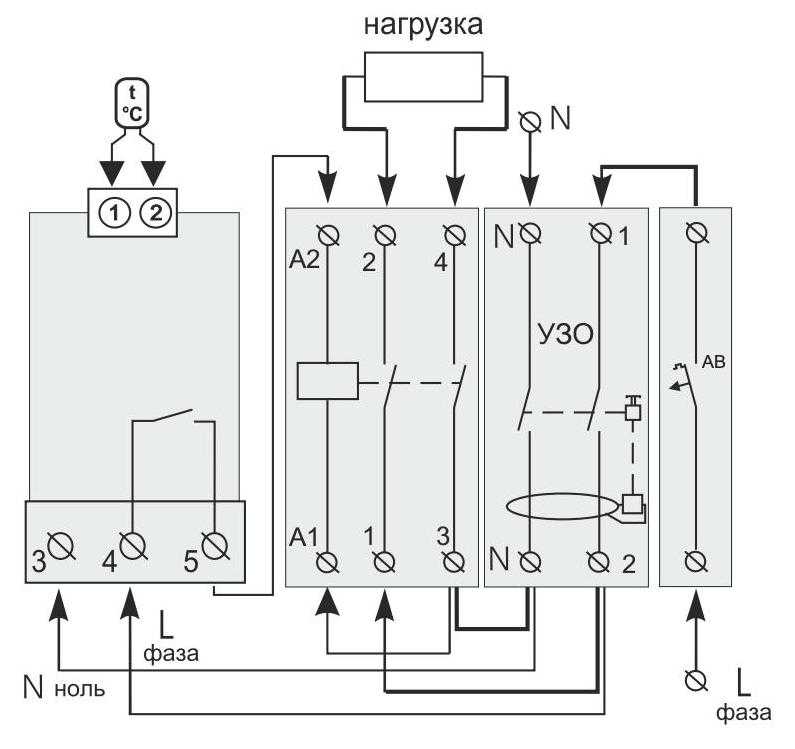

При нагрузке более 3,7кВт потребуется модульный контактор.
Схема подключения в этом случае изменится на следующую.
Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).
Фазировка на терморегуляторе
Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?
Да, есть.
На логику работы устройства это не влияет, а вот на безопасность еще как.
Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.
В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.
Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.
При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.
Нужна ли земля?
Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!
Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.
На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.
Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.
Отличие дорогих электронных термостатов от механических
Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?
А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.
Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.
То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.
Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.
Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.
Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).
Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.
Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.
Не работает термостат — как проверить?
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую.
Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет.
Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Подключение температурного датчика
Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.
И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!
Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.
Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.
Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.
У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.
Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.
Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.
Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?
При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.
Поэтому придется покупать и устанавливать не один, а несколько термостатов.
Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.
При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.
Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.
Что это за зона, читайте в отдельной статье.
Обзор многофункционального терморегулятора теплых полов
Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.
Для начала работы с прибором, первым делом подаете на него напряжение 220В.
Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.
Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.
В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.
Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).
В состоянии покоя экран показывает действующую температуру в помещении.
Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.
В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.
Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).
Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).
Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой.
Все зависит от ваших условий проживания.
Всего можно установить шесть временных периодов.
Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.
При рабочем состоянии отопления, над домиком появляется дымок.
Как только обогрев отключается, дымок исчезает.
Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.
Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.
Электропроводка и программирование контроллера температуры — терморегулятор постоянного тока
РЕГУЛЯТОР ТЕМПЕРАТУРЫ И КОНТАКТОР
ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ
Чтобы подобрать правильный размер провода для вашего обогревателя, см. схему подключения здесь или позвоните по номеру 932 687 2 и обратитесь к специалисту по телефону 932 687 2.
Чтобы приобрести провод GXL, нажмите здесь.
- Пробег прибл. 4-дюймовая проволочная петля 16ga (+) от контакта #1 к контакту #11 на РЕГУЛЯТОРЕ ТЕМПЕРАТУРЫ.
- Подсоедините провод 16ga (+) со стороны + на КОНТАКТОРЕ к контакту #2 на КОНТРОЛЛЕРЕ ТЕМПЕРАТУРЫ. (катушка 6’ в комплекте)
- Проложите провод 16ga к + источнику зажигания/ключу зажигания или панели предохранителей к контакту #11 на РЕГУЛЯТОРЕ ТЕМПЕРАТУРЫ У вас будет (2) провод к контакту #11 . (Используется для включения/выключения контроллера при включении автомобиля.)
- В ШАГАХ (4 и 5) вы будете использовать провод соответствующего сечения для вашего применения. Чтобы узнать, какой размер провода подходит для вашего нагревателя, см. таблицу проводов на сайте www.dcthermal.com в разделе «Помощь по установке» или позвоните по номеру 9.36-687-2267. Подсоедините провод соответствующего калибра от аккумулятора к контакту + на КОНТАКТОРЕ.
- Подсоедините красный провод соответствующего сечения от нагревателя к противоположному контакту КОНТАКТОРА.
- Подсоедините провод 16ga (-) от обогревателя к массе автомобиля (СМ. ТАБЛИЦУ)
- Подсоедините черный провод 16ga (-) от КОНТАКТОРА к массе аккумулятора. (катушка 6’ в комплекте)
- Протяните провод 16ga со стороны – аккумулятора или заземления шасси к контакту #12 на РЕГУЛЯТОРЕ ТЕМПЕРАТУРЫ ( Этот провод является массой для контроллера температуры.)
- Подсоедините белые провода датчика температуры к контактам № 9 и № 10 на РЕГУЛЯТОРЕ ТЕМПЕРАТУРЫ. НЕ РЕЗАТЬ ПРОВОДА!
- Установите переключатель вентилятора на обогревателе в положение ВЫСОКАЯ или НИЗКАЯ.
Программирование контроллера температуры
Мы рекомендуем вам прочитать оба набора инструкций, чтобы ознакомиться с контроллером температуры.
При включении контроллера 1 st вы увидите значок COOL, а текущая температура будет установлена в градусах Фаренгейта.
Чтобы контроллер работал с вашим нагревателем, вам необходимо изменить как минимум (3) настройки, E3, E4 и C2 . Для изменения этих настроек необходимо войти в программный режим. Это делается путем удержания кнопки SET в течение 6 секунд. Через 6 секунд начнет мигать E1, отпустите кнопку установки. Нажатие 9Кнопка 0003 SET снова прокрутит вас через различные параметры от E1 до C2. Нажимайте кнопку SET , пока не дойдете до нужного параметра. Если ни одна кнопка не будет нажата в течение 10 секунд, вы вернетесь на главный экран, где отображается текущая температура.
Установите E3-OFFSET или HYSTERESIS , как указано в заводских инструкциях. ГИСТЕРЕЗИС – это разница в показаниях датчика температуры и времени включения нагревателя контроллером.
Мы рекомендуем настройку не менее 2.0 . Примером может быть: если на дисплее отображается 70, а у вас гистерезис 2, нагреватель не включится, пока датчик не достигнет 68, и отключится при 70. Заводская настройка по умолчанию установлена на 7,2 F и 4,0 C. В то время как E3 мигает, нажмите или , чтобы установить желаемое смещение. Это предотвращает повторное включение и выключение обогревателя. Это может быть установлено по желанию оператора.
Далее вам нужно будет установить E4 или DELAY . Заводское значение по умолчанию — 2 минуты. Это время, в течение которого дисплей достигает установленной температуры; контроллер задержит включение нагревателя. Мы рекомендуем установку 0 или NO DELAY . Если требуется задержка, установите желаемое время здесь, используя стрелки o , пока мигает E4 . Если желаемая температура ниже, чем отображается на главном экране, появится значок HEAT , и нагреватель включится по истечении времени задержки.
Если НАГРЕВ Значок мигает, контроллер находится в режиме задержки. В этот момент запустится таймер, и по истечении заданного времени нагреватель включится.
Далее вам необходимо установить C2 на HEAT . Удерживая нажатой кнопку SET и находясь в режиме программирования, нажимайте SET , пока не дойдете до C2 . Заводская установка: 0 для холода; вам нужно изменить его на 1 для тепла, нажав СТРЕЛКА
Это все, что нужно для программирования, чтобы сделать ваш нагреватель совместимым с регулятором температуры. Когда вы вернетесь на главный экран, вы можете установить желаемую температуру в салоне, нажав и отпустив кнопку SET и используя кнопку o, чтобы установить желаемую температуру.
Если вы хотите, чтобы дисплей отображался в градусах Цельсия, нажмите и удерживайте кнопку SET в течение 6 секунд, и вы находитесь в режиме программирования, нажмите SET , пока не дойдете до C1 Заводская установка по умолчанию: 1 для F ; вам нужно изменить его на 0 для C , нажав СТРЕЛКУ
ПРИМЕЧАНИЯ:
Этот контроллер температуры 19002 вольт4.
НЕ ПОДКЛЮЧАЙТЕ КОНТРОЛЛЕР К НАПРЯЖЕНИЮ ВЫШЕ 24 ВОЛЬТ
Контактор будет издавать небольшой шум при включении. Мы рекомендуем размещать контактор вдали от оператора транспортного средства, чтобы уменьшить нежелательный шум.
Цифровой регулятор температуры | Полная принципиальная схема с объяснением
— Реклама —
Рис. 1: ЖК-дисплей для регулятора температуры
Цифровой регулятор температуры является важным инструментом в области электроники, контрольно-измерительных приборов и автоматики для измерения и регулирования температуры. Его можно использовать как дома, так и в промышленных целях. На рынке легко доступны различные типы аналоговых и цифровых регуляторов температуры, но они, как правило, не только дороги, но и их температурный диапазон обычно не очень велик. Здесь представлен недорогой контроллер температуры на базе микроконтроллера, который может считывать и контролировать температуру в диапазоне от нуля до 1000ºC.
Температура в реальном времени отображается на его ЖК-экране, и вы можете использовать его для контроля температуры в пределах заданного минимального и максимального диапазона.
Схема цифрового регулятора температуры и работа
На рис. 2 показана принципиальная схема цифрового регулятора температуры. Схема построена на микроконтроллере PIC16F877A (IC1), прецизионном усилителе термопары AD8495 (IC2), термопаре K-типа (подключена к CON3), ЖК-дисплее 16×2 (LCD1), реле с одним переключением (RL1) и нескольких общих компонентах.
Выбор датчика. В основном существует два типа систем измерения температуры — системы прямого измерения температуры до 1000°C и системы косвенного измерения температуры для более высоких температур, где датчики температуры могут быть физически повреждены из-за высоких температур. Выбор датчика температуры зависит от диапазона температуры, которую вы хотите проверить. Существуют различные типы датчиков прямого измерения для различных температурных диапазонов (см.
Таблицу I).
— Объявления —
Термопара. Здесь мы использовали термопару типа K для прямого измерения температуры до 1000ºC. В термопаре К-типа для формирования соединения используются два материала: хромель (Ni-Cr) и алюмель (Ni-Al). K-тип — недорогая и одна из самых популярных термопар общего назначения. Его рабочий диапазон составляет от -250 до +1350ºC с чувствительностью примерно 42 мкВ/ºC.
Микроконтроллер . Сердцем системы является микроконтроллер PIC16F877A, представляющий собой маломощный, высокопроизводительный 8-разрядный микроконтроллер CMOS. Он включает в себя флэш-память 8 КБ, EEPROM 256 байт, RAM 368 байт, 33 контакта ввода/вывода (I/O), 10-битный 8-канальный аналого-цифровой преобразователь (АЦП), три таймера, сторожевой таймер с его собственный встроенный кварцевый генератор для надежной работы и синхронный интерфейс I2C.
Рис. 2: Принципиальная схема цифрового контроллера температуры
Контакты порта RD0–RD7 IC1 подключены к контактам D0–D7 ЖК-дисплея.
Контакты порта с RB0 по RB2 подключены к регистру выбора RS, чтения/записи R/W и включения EN ЖК-дисплея. На канал АЦП RA0 микроконтроллера поступает аналоговый сигнал от термопарного усилителя IC2. Переключатели с S2 по S4 подключены к контактам порта с RC0 по RC2 IC1. Переключатели S2 и S3 используются для установки минимального и максимального пределов температуры соответственно. Переключатель S4 закрывается, чтобы запустить функцию АЦП и отобразить фактическую температуру. Штырек порта RC3 управляет нагревательным элементом. Когда на контакте RC3 порта появляется «высокий уровень», транзистор T1 переходит в режим насыщения, а реле RL1 срабатывает, чтобы включить нагревательный элемент.
Кристалл 4 МГц подключен между контактами 13 и 14 микроконтроллера IC1 для обеспечения базовой тактовой частоты. Сброс при включении питания обеспечивается комбинацией резистора R2 и конденсатора С1. Переключатель S1 используется для ручного сброса. IC2 представляет собой прецизионный инструментальный усилитель со схемой компенсации холодного спая термопары.
Входной сигнал для IC2 (приблизительно 42 мкВ/°C) генерируется тепловым эффектом термопары. IC2 выдает выходной сигнал (5 мВ/°C) непосредственно из сигнала термопары. При напряжении питания 5 В выходной сигнал 5 мВ/°C позволяет устройству покрывать почти 1000 градусов температурного диапазона термопары. Выход IC2 подключен к входному контакту АЦП RA0 микроконтроллера IC1.
Рис. 3: Принципиальная схема источника питания 5 ВРис. 4: Бит конфигурацииРис. 5: Совмещенный односторонний макет печатной платы в натуральную величину для контроллера температуры и цепей питания Рис. 6: Компоновка компонентов для печатной платы
Загрузите PDF-файлы с компоновкой печатных плат и компонентов: нажмите здесь
Загрузите исходный код: нажмите здесь
Схема блока питания показана на рис. 9В, 500мА от трансформатора X1. Это пониженное переменное напряжение выпрямляется мостовым выпрямителем BR1 и фильтруется конденсатором C10 перед подачей на IC3.
Регулятор IC3 обеспечивает регулируемое питание 5 В постоянного тока. Свечение LED1 указывает на наличие питания в цепи.
Программное обеспечение
Программа написана на языке «C» и скомпилирована с помощью компилятора Hi-Tech вместе с MPLAB для генерации шестнадцатеричного кода. Сгенерированный шестнадцатеричный код записывается в микроконтроллер с помощью подходящего программатора с настройкой битов конфигурации, как показано на рис. 4. Программа хорошо прокомментирована и проста для понимания.
Конструкция и испытания
Односторонняя печатная плата цифрового регулятора температуры в реальном размере показана на рис. 5, а расположение ее компонентов на рис. 6. Соберите схему на печатной плате, чтобы сэкономить время и свести к минимуму ошибки сборки. . Тщательно соберите компоненты и перепроверьте на наличие любой пропущенной ошибки. Используйте подходящую базу IC для IC1. IC2 представляет собой микросхему SMD, поэтому ее необходимо припаять к стороне пайки на печатной плате.
