Какие бывают переменные резисторы?

Если посмотреть на всё изобилие радиокомпонентов, которые используются в промышленности и радиолюбителями, то нетрудно заметить, что некоторые радиодетали могут изменять величину своего основного параметра. К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять. Переменных резисторов выпускается очень большой ассортимент, как для обычных электронных схем, так и для схем использующих микромонтаж.

В первом случае на керамический стержень наматывается константановая или манганиновая проволока. Вдоль проволочной обмотки перемещается ползунковый контакт. За счёт этого меняется сопротивление между подвижным контактом и одним из крайних выводов проволочной обмотки. Во втором случае на подковообразную пластину из диэлектрика наносится резистивная плёнка с определённым сопротивлением, а ползунок перемещается вращением оси. Резистивная плёнка — это тонкий слой углерода проще говоря, сажи и лака.

Поэтому в описании к конкретной модели резистора в пункте тип проводника обычно пишут «углеродистое» или «углерод». Естественно, в качестве материала резистивного слоя могут применяться и другие материалы и вещества. Подстроечные резисторы в отличие от переменных рассчитаны на гораздо меньшее число циклов перемещения подвижной системы ползунка. Максимальное число для некоторых экземпляров, например, для высоковольтного резистора НРА вообще ограничено Этот параметр называют износоустойчивостью.

При превышении этого количества надёжная работа не гарантируется. Поэтому применять подстроечные резисторы взамен переменных строго не рекомендуется — это сказывается на надёжности устройства. Давайте взглянем на устройство тонкоплёночного переменного резистора марки СП1.

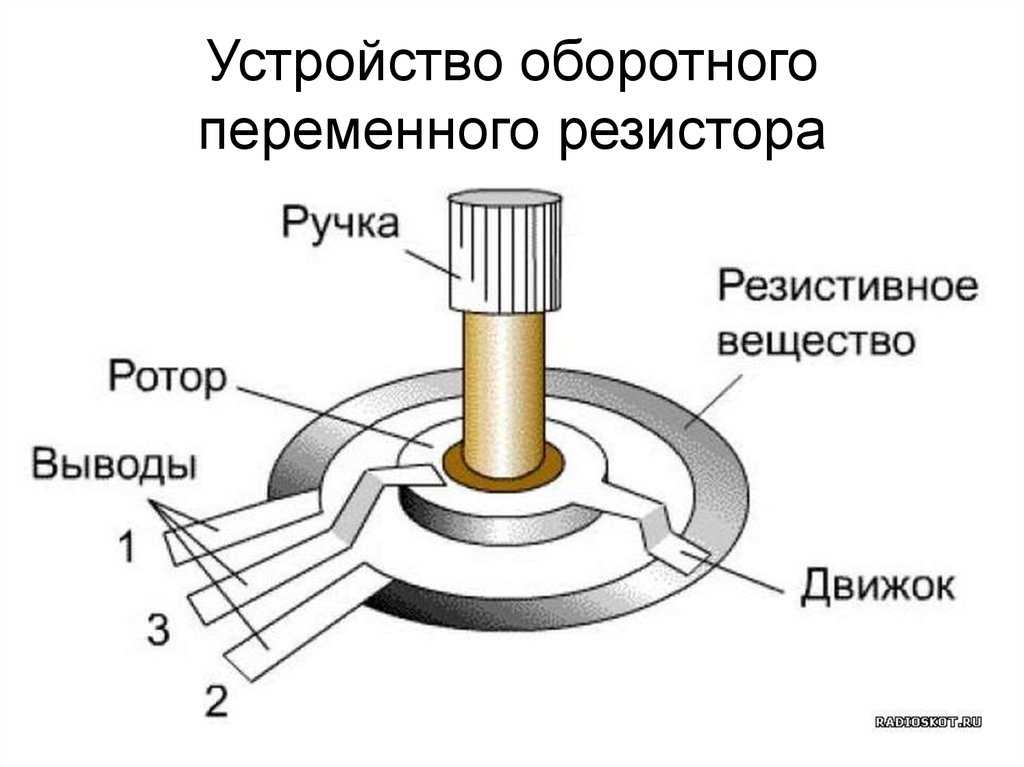

На рисунке вы видите реальный переменный резистор, сопротивление которого 1 МОм 1 Ом. А вот его внутреннее устройство снята защитная крышка.

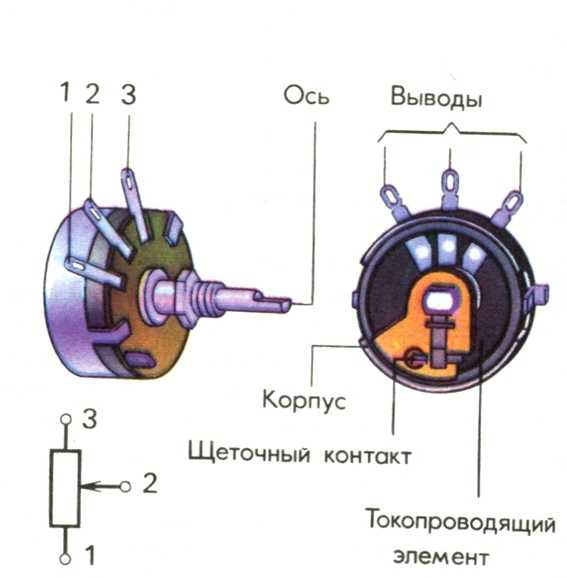

Тут же на рисунке указаны основные конструктивные части. Четвёртый вывод, который виден на первом изображении — это вывод металлической крышки, который служит электрическим экраном и обычно присоединяется к общему проводу GND. Подстроечный резистор имеет схожее конструктивное исполнение. Вот взгляните. На фото подстроечный резистор СПб кОм. Подстройка сопротивления осуществляется регулировочной отвёрткой. Для этого в конструкции резистора предусмотрен паз. Теперь, когда мы разобрались с устройством переменных и подстроечных резисторов, давайте узнаем, как они обозначаются на принципиальной схеме.

Как видим, оно состоит из обозначения обычного постоянного резистора и «отвода» — стрелочки. Стрелка с отводом символизирует средний контакт, который мы и перемещаем по поверхности из намотанного на каркас высокоомного провода или тонкоплёночному покрытию. Рядом с графическим изображением ставится буква R с порядковым номером в схеме. Также рядом указывается номинальное сопротивление например, k — кОм. Если переменный резистор включен в схему реостатом подвижный средний вывод соединён с одним из крайних , то на схеме он может указываться с двумя выводами на изображении это R2.

На зарубежных схемах переменный резистор обозначается не прямоугольником, а зигзагообразной линией. На картинке это R3. Используется в недорогой переносной аппаратуре. Сам переменный резистор, как правило, используется в цепи регулирования громкости звука, а поскольку он физически но не электрически!

До широкого внедрения цифровой регулировки громкости, такие комбинированные резисторы активно применялись в переносных радиоприёмниках. На фотографии чётко видна конструкция выключателя, который замыкает свои контакты при повороте дискового регулятора. Часто использовался в аудиоаппаратуре советского производства например, в переговорных устройствах, радиоприёмниках и пр.

Также в электронике применяются сдвоенные или объединённые переменные резисторы. У них подвижный контакт конструктивно объединён, и его перемещением можно менять сопротивление у двух или нескольких переменных резисторов одновременно. Такие резисторы частенько применялись в аналоговой аудиоаппаратуре как регулятор стерео баланса или один из резисторов многополосного эквалайзера.

Число сдвоенных резисторов в эквалайзере высокого класса может достигать В первом квадрате показано обозначение сдвоенного переменного резистора R1. Во втором показано условное изображение на схеме счетверённого переменного резистора. Обратите внимание на буквенную маркировку R1. На принципиальных схемах объединённые резисторы обозначаются с использованием соединяющей пунктирной линии.

Этим указывается то, что их подвижные контакты механически объединены на валу одной ручки-регулятора. Подстроечный резистор на схеме обозначается аналогично переменному за одним исключением — у него нет стрелочки. Это говорит нам о том, что регулировка сопротивления производится либо единоразово при настройке электронной схемы, либо очень редко при профилактических работах.

Для того чтобы иметь представление обо всём многообразии переменных и подстроечных резисторов ознакомимся с фотографиями. Обычный переменный резистор широкого применения. Хорошо заметен тип: СП4 — 1 , мощность 0,25 Ватт, сопротивление кОм. Этот тип очень надёжный, так как он выпускался для оборонной аппаратуры.

А это подстроечные резисторы СПб. Резисторы СПб предназначены для перпендикулярной установки на печатную плату, а мощность их составляет 0, Вт. Имеют линейную А функциональную характеристику. Как видим, их конструкция весьма добротна и надёжна. Малогабаритный подстроечный резистор, который впаивается непосредственно в печатную плату бытовой аппаратуры.

Он имеет очень маленькие размеры и на некоторых платах распаивается до десятка ему подобных. На фото ниже показаны подстроечные резисторы СПа справа мощностью 0,5 Вт. Материал резистивного слоя — металлокерамика. Так как его корпус является открытым, то на поверхность оседает пыль, конденсируется влага, что и сказывается на надёжности такого изделия. Материал проводника — металлокерамика, а мощность невысока — около 0, Вт.

Подстройка таких резисторов осуществляется отверткой из диэлектрика во избежание короткого замыкания. В бытовой электронной аппаратуре найти их довольно легко. Резисторы РП на фото справа и РП слева.

Для подстройки сопротивления резисторов РП может потребоваться специальная отвёртка. Если приглядется, то паз под отвёртку имеет шестигранную форму. В отличие от СП такие резисторы имеют защищённый корпус. Это положительно сказывается на их надёжности. Его корпус сделан просторным, чтобы к проводящему проволочному слою был приток воздуха для охлаждения.

Если перевернуть резистор, то можно детально разглядеть его устройство в том числе и изоляционную планку на которой намотан высокоомный проводник. Достаточно редкий экземпляр подстроечного резистора НРА. Ещё не так давно они стояли во всех кинескопных телевизорах и были завязаны в цепи регулировки высокого напряжения.

Его сопротивление 68 МОм. Из телевизора я его, собственно, и вытащил, чтобы сфоткать и показать вам. Сам по себе НРА является набором керметных резисторов. Его рабочее напряжение В это 8,5 киловольт!!! Номинальная мощность — 4 Вт. Почему регулировочный резистор НРА называют набором резисторов? Да потому, что он состоит из нескольких.

Его внутренняя структура соответствует схеме из 3-ёх отдельных резисторов. В современных кинескопных телевизорах они встраиваются прямо в ТДКС Трансформатор диодно-каскадный строчный. В аудиоаппаратуре с аналоговым управлением часто применяются движковые регулировочные резисторы. Их ещё называют ползунковыми.

Они широко использовались в электронных приборах для регулировки яркости, контрастности, громкости, тембра и др. Вот взгляните на их конструкцию. Далее на фото показан ползунковый переменный резистор СПа.

Из маркировки следует, что мощность его составляет 0,5 Вт, а функциональная характеристика соответствует линейной зависимости буква А. Сопротивление — 1кОм. Также как и переменные резисторы с круговой движковой системой, ползунковые могут быть сдвоенные, например резистор СПб самый нижний на первом фото. В его составе два переменных резистора с общим подвижным контактом. Очень часто, особенно в специальной аппаратуре, применялись очень удобные и одно время совершенно дефицитные проволочные многооборотные подстроечные резисторы.

Выводы так же были жёсткие для впайки в уже готовые гнёзда, или выполненные из гибкого провода МГТФ, чтобы их можно было распаять в любые точки платы. От нуля до максимального сопротивления регулировочный винт под отвёртку нужно было повернуть ровно 40 раз. Этим достигалась очень высокая точность установки параметров схемы. На фото показан многооборотный подстроечный резистор СПА.

Изменение сопротивления производится круговым перемещением подвижной контактной системы через червячную пару. За 40 полных оборотов можно изменить его сопротивление от минимального до максимального значения.

Совет 1: Как подключить переменный резистор
