Схема подключения розетки и выключателя от одного двухжильного провода: Как подключить розетку и выключатель в одном корпусе

Как подключить розетку от вылключателя и выключатель от розетки правильно

Установка розеток и выключателей

Количество электронной техники, которое сегодня используется человеком, возросло многократно. Каждый прибор требует подключения к электрической сети, да вот многие дома построенные еще в Советском Союзе не обладают необходимым количеством электроточек на комнату. Подобные ситуации встречаются и в бюджетных коттеджах, где застройщик максимально экономит средства и сводит количество розеток к минимуму. Как быть в такой ситуации? Как подключить розетку от выключателя и возможно ли это, вообще, в принципе? В сегодняшней статье мы подробно обсудим эту тему, ответим на самые распространенные вопросы и покажем, как сделать все максимально аккуратно, качественно и красиво.

Содержание статьи

• 1 Как устроена квартирная или домовая электрическая сеть
• 2 Как подключены розетки и выключатели
  • 2.1 Видео – Подключение розетки и выключателя
• 3 Меняем назначение электроточки или подключаем одну от другой
  • 3. 1 Замена розетки выключателем и наоборот
  • 3.2 Цены на регулируемые выключатели
  • 3.3 Подключаем выключатель от розетки
  • 3.4 Цены на популярные модели штроборезов
  • 3.5 Подключаем розетку от выключателя
  • 3.6 Цены на розетки с заземлением
  • 3.7 Видео – Как разобраться в проводах в распределительной коробке

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

• Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
• От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
• Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

• Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
• Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Интересно знать! Раньше коробки монтировали в стены, под потолком. Сейчас их расположение может кардинально различаться – их переносят на потолок, прячут за инсталляциями и так далее. Если вы заказываете монтаж проводки, то рекомендуем установить их там, куда впоследствии будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не нужно, но иногда все же доступ требуется, например, при подключении новых веток или исправлении ошибок электрика.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

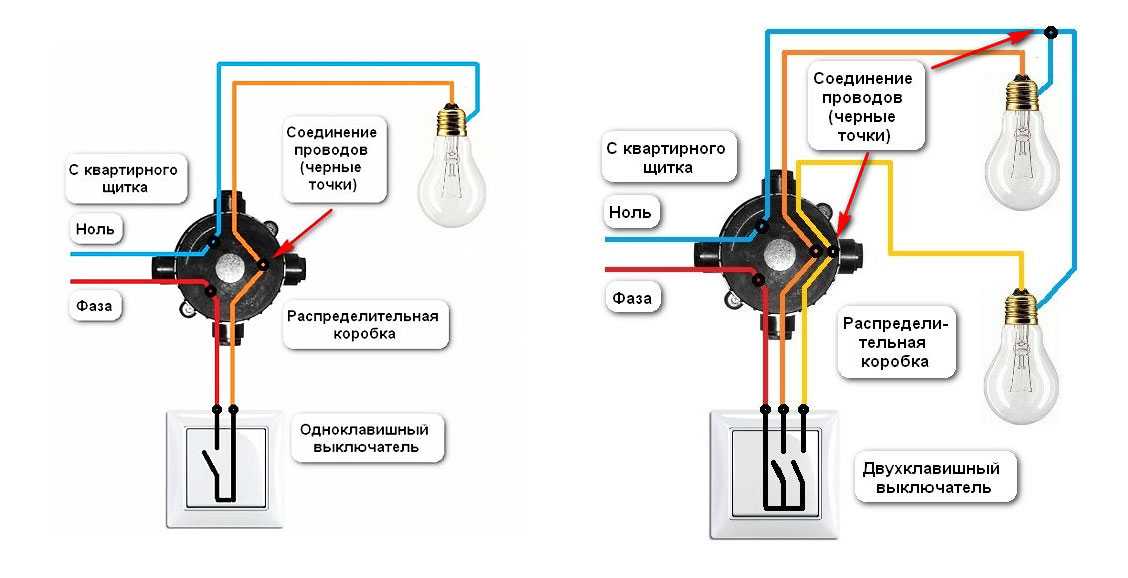

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

• Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
• Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» — с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

• С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
• Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
• Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
• Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

Соединение проводов в распределительной коробке

Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Узнайте, как поменять выключатель света с одной клавишей пошагово, в специальной статье на нашем портале.

Меняем назначение электроточки или подключаем одну от другой

Как бы вы не хотели сделать все максимально незаметно, но прокидывать провода все же придется. Конечно, это не протяжка через всю комнату от распределительной коробки, но все же. Вариантов укладки провода всего два – открытая и скрытая. В первом случае можно использовать кабель-канал из ПВХ, а во втором придется проштробить стену, чтобы спрятать провод.

Замена розетки выключателем и наоборот

Цены на регулируемые выключатели

Диммер

Начнем мы с самого на наш взгляд простого – смена назначения электроточки. Такая мера может пригодиться, когда установлен старый выключатель, который больше не используется, или розеток в комнате и так хватает, а вот света совсем мало.

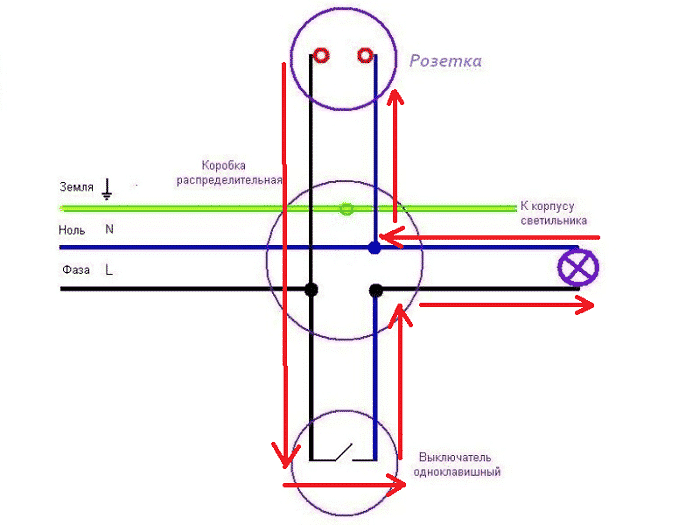

Принцип соединения выключателя и розетки

В описании работ мы будет, прежде всего, заострять свое внимание на изменениях, которые нужно произвести.Демонтаж и монтаж опишем лишь раз, чтобы постоянно не повторяться. Мы надеемся, что с этим вы справитесь без подсказок, иначе лезть в электрическую сеть мы вам не советуем.

Внимание! Все работы с электрической проводкой выполняются только при условии предварительного отключения подачи питания. В противном случае вы рискуете получить серьезный удар током, что может привести даже к смертельному исходу. Все работы должны выполнять подготовленные специалисты, так что отдавайте себе отчет в том, с чем имеете дело.

Меняем розетку на выключатель.

Таблица 1. Пошаговая инструкция монтажа выключателя.

Шаг, фото:	Описание:
Шаг 1. Вынимание розетки. Вынимаем розетку из коробки	Работа начинается со снятия старой розетки. Для этого сначала требуется выкрутить винт по ее центу – он удерживает лицевую пластиковую панель. Далее вы по краям увидите еще два винта, которые отвечают за расклинивание зажимов в коробке. До конца их выкручивать не нужно, просто ослабьте, и вытяните основание розетки из коробки, как показано на фото.
Шаг 2. Отсоединение проводов. Отсоединяем провода	Все провода зажаты в розетке специальными клеммами, которые стягиваются при помощи винтов. Правильно – выкручиваем и их. Убираем розетку в сторону, после чего временно изолируем оголенные концы проводов. Совет! На этом этапе вам стоит определить, где есть фаза, а где нуль. Используем для этого отвертку с индикатором. Подробная инструкция будет в видео в конце статьи.
Шаг 3. Снятие крышки распределительной коробки. Снимаем крышку распределительной коробки	Вот вам яркий пример ситуации, когда потребуется доступ в распределительную коробку, ведь чтобы выключатель заработал как розетка, нужно переподключить выводы проводов.
Шаг 4. Пометка проводов. Прозвонка проводов	Итак, коробку мы открыли, а что делать дальше, ведь внутри просто огромное количество проводов? Как найти нужные? Да, не все так просто, как кажется на первый взгляд. Чтобы ничего не напутать и не устроить короткое замыкание, провода нам потребуется прозвонить. Используется для этих целей специальный тестер, как у мастера на фото. ·Первым делом нам нужно найти фазу и нуль общего питающего провода. Как вам повезет, если все соединения сделаны при помощи клеммников!В противном случае придется разматывать изоленту и разъединять все скрутки, что долго, и есть риск сломать жилу. · Мы приблизительно можем понимать, какой провод у нас групповой, и какой идет в сторону нашей бывшей розетки, по направлениям, в котором они уходят в стену. · Разъединяем все провода и разводим их в стороны, чтобы они друг друга никак не касались. При этом смотрим, соотносятся ли они по цвету. Рекомендуем дополнительно клеить маркеры, на которых отмечается группа, чтобы потом было меньше мороки с прозвонкой. · Далее подаем напряжение на питающий кабель и поочередно прикасаемся отверткой-индикатором до каждого вывода – лампочка на отвертке должна загореться. · Затем  берем тестер, одним его концом касаемся найденной фазы, а вторым перебираем провода, пока лампочки не загорятся и на нем.Так вы находите нуль. Отключаем напряжение, помечаем провода и двигаемся дальше.
Шаг 5. Поиск проводов, идущих к розетке. Ищем провода, идущие к розетке	Возвращаемся к розетке и соединяем два провода, которые раньше были фазой и нулем. Снова идем к коробке и тестером ищем их обратные выводы, ориентируясь по цвету изоляции. Вы правильно поняли, цепь получилась замкнутой и при прикосновении к нужным выводам, на приборе загорится лампочка.
Шаг 6. Соединение проводов в новой последовательности. Соедините провода в новой последовательности	Далее снова скручиваем провода по пометкам, как они были соединены ранее, кроме выводов от розетки, которые мы нашли. Один из этих проводов подключается к фазе, а второй пойдет на светильник, от которого в розетку вернется еще один или два провода (нуль и заземление).

Подключаем к проводам в коробке выключатель, крепим его и пользуемся. Замена выключателя на розетку осуществляется в обратной последовательности, по тем же шагам, поэтому повторно описывать процесс не будем.

Подключаем выключатель от розетки

Двигаемся дальше. На пути у нас последовательное подключение одного прибора от другого. Сразу скажем, что нормами ПУЭ такие переделки не предусмотрены, но иногда ситуация диктует свои условия, а не наоборот. Поэтому действовать мы будет в следующем порядке:

Демонтаж розетки

• Откручиваем розетку и извлекаем ее из коробки. Провода при этом отсоединять нет необходимости.
• Дальнейшие действия будут зависеть от расположения светильника. Если он находится в непосредственной близости от выключателя и не подключен до сих пор к сети, нам потребуется прокинуть к нему провод с нужным количеством жил, любым из перечисленных выше способов.

Провода можно аккуратно спрятать в кабель-канале

• Такой метод подключения выключателя от розетки является самым безопасным и правильным.
• Итак, мы соединили, например, двухжильным проводом светильник и выключатель. При этом нулевая жила остается целой, тогда как фаза разрезается, и получившиеся концы подключаются к выключателю. Тянем провод дальше и заводим в коробку розетки. Затем фаза соединяется с фазой, а нуль с нулем.

К розетке с заземлением подключается три провода

• Если провода от светильника выходят в распределительную коробку, то для подсоединения выключателя розетка должна быть обязательно с заземлением, к ней должно подходить три провода.
• Прокидываем двухжильный кабель от выключателя в коробку розетки, предварительно соединив его с прибором. Один вывод подключаем к фазе, а второй – соединяем с проводом заземления, который предварительно из розетки нужно вытащить. Контакт необходимо надежно заизолировать ПВХ изолентой. Как вы понимаете, таким образом, мы осознанно отказываемся от заземления розетки. Такое допустимо только в том случае, если от нее будет запитываться прибор, корпус которого сделан не из металла, а из пластика. То есть его не пробьет током.

Провода в штробах – это более надежное решение

Цены на популярные модели штроборезов

Штроборез

• Далее в распределительной коробке находим вывод того самого провода заземления, к которому мы подключились. Как это сделать, вы уже знаете. Этот провод мы подключаем к фазовому проводу, который уходит на светильник.

В результате у нас получилась обычная цепь, только питание на выключатель пойдет не от группового провода, а от розетки.

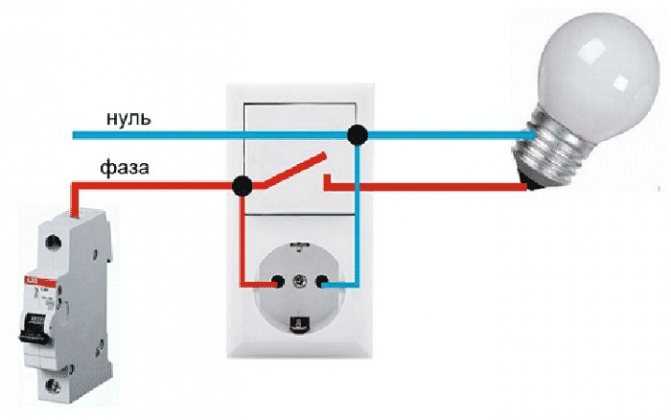

Подключение розетки, коммутируемой через выключатель

Подключаем розетку от выключателя

Цены на розетки с заземлением

Розетка с заземлением

И на последок мы вам оставили «вкусненькое». Эта схема из всех перечисленных самая сложная в реализации и для ее выполнения есть одно обязательное условие – выключатель должен быть двухклавишным. То есть к нему идет три провода от коробки, один из которых мы также задействуем под свои нужды, а выключатель при этом станет одноклавишным. Не самое изящное решение, но в некоторых ситуациях оно может пригодиться в качестве временной меры, например.

Вариант компоновки электроточек

Итак, действуем в следующей последовательности:

• Извлекаем из коробки выключатель и видим идущие к нему три провода. Один из них будет фазой от группового провода – его мы вычислим при помощи той же отвертки-индикатора.

Проверка отверткой-индикатором

• Подключаемся к клемме, в которую он входит концом провода. Это будет фаза на розетку. Стоит ли напоминать, что розетка должна быть установлена и от нее к коробке выключателя уже подведен провод.
• Далее откручиваем любой из оставшихся проводов и соединяем его со вторым проводом от розетки, заизолировав соединение.

Спаивать провода в распределительной коробке не стоит, так как их потом будет сложно разъединить

• Отправляемся в распределительную коробку и находим этот отсоединенный ранее провод. Его потребуется соединить с нулем, но перед тем, как его раскрутить, пометьте провод, с которым он соединен. Он будет идти к светильнику. Мы же не хотим, чтобы они перестали гореть? Нет! Значит, соединим его с третьим проводом, который у нас остался в выключателе нетронутым, так же в распределительной коробке. В итоге оба светильника у нас станут включаться с одной клавиши.

Узнайте, как соединять провода в распределительной коробке, а также ознакомьтесь с популярными методами, в специальной статье на нашем портале.

Видео – Как разобраться в проводах в распределительной коробке

После качественной изоляции всех соединений возвращаем все на места. Теперь ваша розетка будет работать так, как нужно.

Как подключить розетку и выключатель – инструкция и руководство по монтажным работам. Статьи компании Поло-Электро

Підключення вимикача і розетки – саме з цього починається електропроводка в будь-якому приміщенні. Знання того, як здійснюється підключення розетки і вимикачі своїми руками буде актуально скрізь і всюди, будь то ремонт, перепланування або ж будівництво нового будинку.
Для того щоб детально розібратися в даному питанні, розглянемо детальну інструкцію, яка від «А» до «Я» розповість і покаже всі тонкощі при виконанні даного виду робіт.

Встановлюємо розетки і вимикачі

Перед тим, як буде проводиться установка розеток, необхідно провести монтаж настановних елементів. До них відноситься кабель канал, розподільна коробка і підрозетники. Останні знадобляться в тому випадку, якщо розетки і вимикачі будуть втоплені в стіни».

Тепер, в якості силової шафи, належить встановити DIN-рейку – на неї буде змонтована захист, яка охоронить мережу від короткого замикання і перевантаження (автоматичний вимикач). Після завершення монтажу установочних елементів, підготовчі роботи можна вважати закінченими.
Хотілося б відразу обмовитися, що в якості додаткового етапу можна вважати установку елемента освітлення (це може бути звичайна лампочка в патроні).

Провід ПВС і провід ШВВП Спочатку, беремо провід ПВС і підводимо її до розподільній коробці. В якості живильного кабелю прийнято використовувати трижильний, але, якщо проводка не передбачає складної системи, можна обійтися і двожильний. Перетин дроту підбирається виходячи від навантаження на ланцюг в цілому. Подібні розрахунки може провести навіть початківець електрик, який не мав раніше подібного досвіду.

Слід звернути увагу на те, що з кожної сторони, перед автономними елементами, слід залишати запас 10-15 сантиметрів. Це пов’язано з тим, що з дуже короткою проводкою незручно працювати.

Тепер підводимо дроти до подразетникам. На розетки підійде провід ШВВП невеликого перерізу.
Основні роботи по прокладці проводів виконані і тепер можна сміливо приступати до наступного етапу робіт.

Монтаж і підключення електропроводки

Фахівці рекомендують почати з монтажу та облаштування захисту. Для невеликої домашньої мережі буде достатньо автоматики, номіналом в 25 А. Автомат вибирається тільки після того, як буде зроблений розрахунок перерізу встановлюється кабелю.

Схема підключення розетки і схема підключення вимикача передбачає правильне розташування проводів, тому відразу слід визначитися з їх кольорами (що і до чого буде підключено):

• Білий з блакитною смужкою, синій – нуль або по простому нейтраль;
• Жовтий з салатовою смужкою – земля;
• Залишився (у більшості випадків білий або чорний) – фаза.

Якщо ви не хочете заплутатися в кольоровій гамі, необхідно використовувати кабелі, випущені одним виробником.
Щоб продовжити подальші монтажні роботи, потрібно вимкнення електроенергії. Виробляємо відключення. На кінцях проводів знімаємо шар ізоляції і виробляємо підключення всіх елементів мережі. Не забуваємо при цьому перевіряти надійне кріплення проводів в розетки і вимикачі.

Після перевірки, можна встановлювати елементи в підрозетники. Після виконання монтажних робіт, приступаємо до підключення патрона. Коли всі роботи завершені, необхідно включити електроенергію та перевірити правильність виконання робіт клацання вимикача. Якщо все зроблено правильно, лампочка загориться.

Висновок

Тепер ви знаєте, як підключити розетку і як підключити вимикач. Як показує практика, тут немає нічого складного, досить лише уважно вивчити схеми і діяти чітко за інструкцією.
Інтернет-магазин компанії Поло-Електро має весь необхідний матеріал і комплектуючі, які знадобляться для виконання робіт з прокладання електромереж (як професіоналам, так і початківцям). Весь представлений асортимент є сертифікованою продукцією і пройшов всі необхідні випробування і контроль якості. Перевірені виробники, зручна цінова політика і якість – ось що потрібно, щоб прокладені вами комунікації прослужили не один десяток років!

Подключение 2-позиционного переключателя

    Как подключить 2-позиционный переключатель. Подключение 2-позиционного выключателя настолько просто, насколько это возможно, когда речь идет об основной проводке дома. Прежде всего, нам нужно пройтись по терминологии, чтобы вы точно знали, о чем идет речь.

Перейдите на мою страницу терминологии переключателей  , где я обсуждаю термины, используемые для различных типов бытовых электрических переключателей. Это также должно помочь в понимании функций каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, это управляет потоком энергии (включение/выключение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. д.)

Сейчас типичная цепь будет содержать трехжильный кабель , известный как romex. Кабель состоит из черного провода, белого провода и оголенного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Неизолированная медь = заземление

При подключении двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

Теперь на диаграмме выше источник питания поступает слева. Обратите внимание, что черный провод — это единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне 2-позиционного переключателя, и черный провод от другого винта на 2-ходовом переключателе. собирается нагрузка (свет, потолочный вентилятор и т. д..). Белые провода соединены гайками вместе, чтобы они могли продолжать цепь.

Теперь что касается провода заземления. Очень важно также подключить провод заземления к выключателю. Зеленый винт на 2-позиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (оголенные медные провода) теперь подключены (входное заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защищенную цепь, поскольку все заземления не повреждены.

Итак, чего мы достигли. При подключении 2-позиционного переключателя. На схеме ниже показана основная концепция подачи электроэнергии на нагрузку. Предположим, что нагрузка, которой вы управляете, является легкой. Электричество поступает от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), затем к свету и возвращается через нейтральный провод (белый). Это законченная цепь.

Теперь, поняв приведенную выше диаграмму, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите поток от черного провода (горячий провод) к нагрузке и обратно через белый. провод (нейтральный). Это должно дать вам хорошее базовое понимание того, как работает схема 2-позиционного переключателя, и поможет вам добавить или изменить 2-позиционный переключатель.

Итак, теперь, когда вы имеете общее представление о подключении 2-позиционного переключателя, давайте посмотрим на следующие схемы 2-позиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая 2-сторонняя цепь — питание подается на выключатель

Базовая 2-сторонняя цепь — питание подается при освещении

Подача питания на выключатель — с 2 последовательными лампами

Подача питания при свете — с 2 двухпозиционными переключателями и 2 индикаторами

Подача электроэнергии при свете — с двухпозиционным выключателем и розеткой

Подача питания на выключатель/розетку — с подсветкой

Позвольте Тиму Картеру из AskTheBuilder. com показать вам несколько полезных советов по установке и подключению 2-позиционного переключателя.

Как работает двухпозиционный переключатель?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Он также называется лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, то обязательно проконсультируйтесь со специалистом, так как процесс предполагает работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два оконечных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного переключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-ходового переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано перед созданием второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет. путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, которыми вы можете установить двустороннее соединение. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного 2-позиционного выключателя

В первом способе подключения используется пара 2-позиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба контакта COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника переменного тока.

Из схемы легко понять, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая конструкция проводки представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двухпозиционным переключателем 9.0004

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток касается электромагнитных помех. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двусторонних световых выключателей, чтобы продемонстрировать работу, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных (SPDT) тумблеров и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три клеммы и работает очень похоже на двусторонний переключатель света.
