Схема подключения компрессора, как правильно подключить компрессор -Блог
Компрессор – это сложное механическое устройство для сжатия воздуха. Такие агрегаты прочно вошли в обиход нашей жизни. Сложно даже представить, сколько операций может выполнить невзрачный с виду аппарат. Пневматические инструменты и оборудование применяются в шиномонтажных мастерских, в строительстве, дорожных работах, на предприятиях машиностроения, металлургии, химических и пищевых отраслях. Многие из нас пользовались пневмоинструментом и знакомы с принципом работы, но немногие знают, как правильно подключить компрессор после его приобретения.
Какие двигатели применяются
Все компрессоры разделяются по типу двигателя. В основном – это электрические и двигатели внутреннего сгорания. Последние еще делятся на бензиновые и дизельные. Бензиновые используются для привода небольших передвижных компрессоров, тогда как дизельные устанавливают на мощные мобильные установки. Двигатели внутреннего сгорания не требуют отдельного подключения.
Для начала работы их необходимо запустить, применяя электрический или ручной стартер. Промышленные компрессоры с электродвигателями требуют подключения к электросети. К такой работе допускается только квалифицированный персонал, получивший специальный допуск и соответствующий инструктаж.
Как подключить трехфазный компрессор
Трехфазные асинхронные двигатели применяются для мощного оборудования промышленного типа и работают от сети переменного тока 380 В. Перед установкой такого компрессора нужно обязательно убедиться в соответствии токопроводящих жил питающего кабеля. Сечение жил кабеля в зависимости от мощности рассчитывается по таблице.
Иногда кабель идет в комплекте с компрессором и в расчете параметров нет никакой необходимости, так как об этом уже позаботился производитель. Концы кабеля зачищаются и обжимаются специальными наконечниками для более плотного контакта с клеммами электрооборудования. Кабель подключают к электрощиту предприятия, предварительно убедившись в наличии тепловой защиты от короткого замыкания.
В роли защитных механизмов могут выступать автоматические выключатели, контакторы или плавкие вставки.
Электродвигатели большинства компрессоров с короткозамкнутым ротором подключаются согласно стандартной схеме – «звезда». Однако, некоторые промышленные агрегаты с высокой нагрузкой могут иметь переключение со «звезды» на «треугольник». Это облегчает запуск двигателя, помогает избежать просадок напряжения в сети и выводит установку на 100% мощность в более короткие сроки. Такая схема может закладываться в конструкцию самого компрессора. Но при ее отсутствии монтируется специалистами сервисного центра или инженерами предприятия.

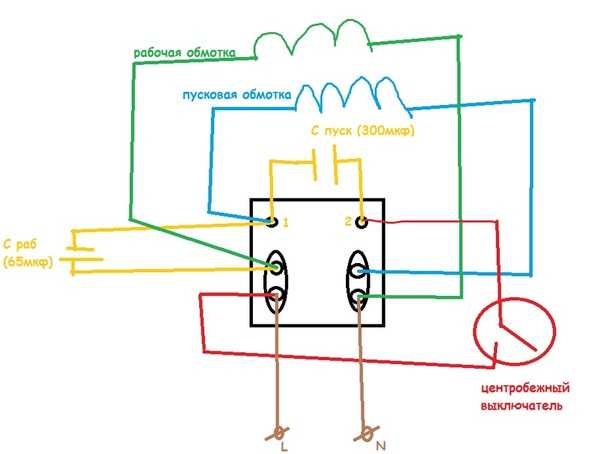

Подключение однофазного компрессора
С однофазными двигателями все гораздо проще. Большинство электродвигателей для небольших бытовых компрессоров имеют две обмотки: пусковую и рабочую, причем первая повернута на 90 градусов относительно второй. Это сделано для сдвига фаз, при которых возможен запуск однофазного мотора. Пуск компрессора осуществляется автоматически или кнопкой, которая подает кратковременный импульс на пусковую обмотку.
В бытовых установках в роли движителя может выступать и трехфазный двигатель. Тогда одна из обмоток служит пусковой и соединяется через активный резистор или конденсатор. Обе другие обмотки последовательно подключаются к нулю и фазе сети переменного тока. При подключении компрессора к бытовой сети нужно учитывать нагрузку и сечение питающего провода.
В домашней сети напряжением 220 В обязательно используются автоматические выключатели, отключающие нагрузку при коротком замыкании и перегреве кабелей. Они должны соответствовать заявленным параметрам мощности компрессора. Иногда компрессорное оборудование используется на значительном удалении от питания. В этом случае допускается применение удлинителей с сечением провода, превышающим значение допустимых параметров оборудования. Важно помнить, что удлинители с проводом, изготовленным по ТУ, не всегда соответствуют ГОСТу и лучше использовать последние.
Как подключить ресивер к компрессору
Практически все воздушные компрессоры по умолчанию идут с ресивером.
Но иногда одного такого элемента недостаточно для нужд предприятия. Выход один – поставить резервуар большего объема или подсоединить дополнительный ресивер. А для чего он нужен?
Ресивер выполняет несколько важных функций:
- Стабилизирует давление в пневмосистеме.
- Снижает пульсации воздуха на выходе.
- Обеспечивает воздухом пневмоинструмент при нестабильной работе компрессора.
- Задерживает и выводит конденсат.
Подсоединение новых единиц пневмоинструмента на предприятии ведет к потере давления и увеличению нагрузки на компрессор. Поэтому одного ресивера может не хватить. Тогда приобретается дополнительный и присоединяется к уже существующему. Для этого на выходе агрегата монтируются тройники и патрубки, которые позволяют обоим ресиверам работать в паре, разделяя нагрузку 50 на 50 процентов соответственно.
Компрессорное оборудование, Воздушные, Промышленные, 220В
Новости по теме:
Реле давления серии РДК для воздушных компрессоров.
|
Описание
| | |
Технические характеристики
| | |
Монтаж
| | |
Настройка
| | |
Схемы
| | |
Габаритные размеры
|
|
Реле давления серии РДК предназначены для управления электродвигателем воздушного компрессора в автоматическом режиме по установленным диапазонам давления. Основная задача, которую помогают решить реле РДК – это поддержание необходимого рабочего давления в ресивере компрессора.
Рабочая среда: воздух и другие неагрессивные газы. Траб.среды -5…+80 °C.
Реле давления серии РДК снабжены:
|
(1) — у реле давления серии РДК-xT10P-x вместо символа «ON» нанесен символ «AUTO».
Для ввода реле серии РДК в эксплуатацию необходимо:
- Подключить реле к ресиверу компрессора через порт G1/4”.
- Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
- При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
- Подключить цепи управления электродвигателем к контактам реле (напрямую(2) или через сетевой контактор).
- Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.
(2) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.
|
Описание
| | |
Технические характеристики
| | |
Монтаж
| | |
Настройка
| | |
Схемы
| | |
Габаритные размеры
|
Технические характеристики реле давления серии РДК:
| Наименование | Фото | Pраб. maxбар | Диапазон настройки, бар | Заводская настройка, бар(3) | Дифференциал, бар | Кол-во портов, (резьба) | Кол-во и тип контактов | Мощность контактов, А для категории применения нагрузки АС-3 (трехфазные эл. двигатели) | Ø разгрузочного клапана, мм |
| Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг» | |||||||||
| РДК-1Т10Р-1 | 7 | 2…7 | 4…6 | 1,5…2,5 | 1 порт (1/4” NPT внутр.  ) | 2 NC | 12 А / 240 VAC | 6 | |
| РДК-1Т10Р-2/6,5 | 10,5 | 2,5…10,5 | 6…8 | 2…3 | 1 порт (1/4” NPT внутр.) | 2 NC | 12 А / 240 VAC | 6,5 | |
| РДК-4Т10Р-1 | 6,5 | 2…6,5 | 4…6 | 1,5…2,5 | 4 порта (1/4” NPT внутр.) | 2 NC | 12 А / 240 VAC | 6 | |
| Тип конструктивного исполнения корпуса 10 с выключателем «Кнопка» | |||||||||
| РДК-1Т10К-2 | 12 | 3…12 | 6…8 | 2…3 | 1 порт (1/4” NPT внутр.  ) | 2 NC | 20 А / 240 VAC | 6 | |
| РДК-4Т10К-2 | 12 | 3…12 | 6…8 | 2…3 | 4 порта (1/4” NPT внутр.) | 2 NC | 20 А / 240 VAC | 6 | |
| Тип конструктивного исполнения корпуса 18 с выключателем «Переключатель» | |||||||||
| РДК-1Т18П-2 | 11 | 3…11 | 6…8 | 1,4…4 | 1 порт (1/4” NPT внутр.) | 3 NC | 16 А / 400 VAC | 6 | |
| РДК-1Т18П-3 | 16 | 4…16 | 8…10 | 1,8…4,5 | 1 порт (1/4” NPT внутр.  ) | 3 NC | 16 А / 400 VAC | 6 | |
| РДК-4Т18П-2 | 11 | 3…11 | 6…8 | 1,4…4 | 4 порта (1/4” NPT внутр.) | 3 NC | 16 А / 400 VAC | 6 | |
| Тип конструктивного исполнения корпуса 19 с выключателем «Переключатель» | |||||||||
| РДК-1Т19П-1 | 11 | 2…11 | 4…6 | 2…4 | 1 порт (1/4” NPT внутр.) | 2 NC | 16 А / 250 VAC | 6 | |
(3) — реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4.
..6, 6…8 и 8…10 бар).
|
Описание
| | |
Технические характеристики
| | |
Монтаж
| | |
Настройка
| | |
Схемы
| | |
Габаритные размеры
|
Монтаж реле давления серии РДК:
|
Рис.1 Установка реле давления серии РДК на компрессор.
|
|
Если используется модификация реле с четырьмя пор-тами (РДК-4Тххх-х), то в дополнительные порты, если это необ-ходимо, устанавливается: манометр, а неиспользуемые порты закрываются заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
|
Описание
| | |
Технические характеристики
| | |
Монтаж
| | |
Настройка
| | |
Схемы
| | |
Габаритные размеры
|
Настройка порогов срабатывания реле давления серии РДК:
Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается).
Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).
| Модель реле | Возможность настройки дифференциала | Регулировочные винты |
| РДК-хТ10Р-х | Настраиваемый |
|
| РДК-хТ10К-х | Фиксированный |
|
| РДК-хТ18х-х | Настраиваемый |
|
| РДК-хТ19х-х | Настраиваемый |
|
Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:
-
Внешний вид реле давления серии РДК с четырьмя портами:
Рис.
2 Внешний вид реле давления с 4-мя портами. -
Пример установки дополнительного оборудования:
Рис. 3 Пример установки дополнительного оборудования (манометр и заглушка).
-
Перечень дополнительного оборудования совместимого с реле давления серии РДК:
2 Внешний вид реле давления с 4-мя портами.
Манометры:
| Артикул | Наименование | Фото |
| F162838 | MA-50-10-1/4-EN Манометр | |
| F162839 | MA-50-16-1/4-EN Манометр |
Заглушки:
| Артикул | Наименование | Фото |
| F534214 | B-1/4-50 Заглушка по DIN 908, с фторопластовым уплотнительным кольцом | |
| F578407 | NPQH-BK-G14-P10 Заглушка с уплотнительным кольцом FPM, резьба G1\4″ |
|
Описание
| | |
Технические характеристики
| | |
Монтаж
| | |
Настройка
| | |
Схемы
| | |
Габаритные размеры
|
Схемы подключения реле давления серии РДК:
Для работы с трехфазной нагрузкой рекомендуется использовать реле давления РДК-хТ18П-х, т.
к. данная модель реле имеет три контакта и способно коммутировать три фазы одновременно.
Для работы с однофазной нагрузкой рекомендуется применять реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х, т.к. данные модели имеют по две группы контактов.
Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.
Рис. 4 Схема подключения однофазной нагрузки к реле давления серии РДК.
Рис. 5 Схема подключения трехфазной нагрузки к реле давления серии РДК.
|
Описание
| | |
Технические характеристики
| | |
Монтаж
| | |
Настройка
| | |
Схемы
| | |
Габаритные размеры
|
Габаритные размеры реле давления серии РДК:
|
РДК-1Т10Р-1, РДК-1Т10Р-2/6,5
|
РДК-4Т10Р-1
|
РДК-1Т10К-2
|
|
РДК-4Т10К-2
|
РДК-1Т18П-2, РДК-1Т18П-3
|
РДК-4Т18П-2
|
|
РДК-1Т19П-1
|
Расшифровка обозначения реле давления серии РДК:
| Скачать листовку «Реле давления серии РДК для воздушных компрессоров» |
Как подключить трехфазный воздушный компрессор
» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключается воздушный компрессор и куда идут провода? Подключение трехфазного двигателя для воздушного компрессора, Основные требования к подключению электродвигателей, Схемы трехфазного двигателя. |
| |||||
Электродвигатель воздушного компрессора
Электрика Вопрос: Как подключается трехфазный воздушный компрессор и куда идут провода?
- У нас есть воздушный компрессор Saylor Beall, который мы пытаемся подключить.
- В предыдущем магазине он работал нормально, а потом мы перенесли его в этот магазин.
- Двигатель 3-х фазный и подключен в соответствии со схемой для низкого напряжения 220.
- На наклейке видно, что можно подключить на 220 или 460. Все подключено и подключено к контроллеру, но вот тут у нас проблемы, не могу запустить, только гудит.
- Пускатель двигателя представляет собой Cutler Hammer # A10CNO. Провода от автоматического выключателя нашего магазина имеют 2 желтых провода под напряжением по 120 вольт каждый, 1 белый нулевой провод и 1 зеленый провод заземления.
- Можно ли такой комбинацией проводов подключить компрессор и куда они идут?
- Когда компрессор был перемещен, он был просто отключен от стены и перемещен, все реле давления и провода двигателя находятся на своих местах, как и раньше.
Этот вопрос по электропроводке поступил от Коди из Энида, Оклахома.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Коди.
Подключение трехфазного двигателя воздушного компрессора
Основные требования к электропроводке электродвигателей
- Каждый двигатель должен иметь заводскую табличку, которая обычно прикрепляется сбоку или на конце двигателя. Информация, содержащаяся на этикетке, содержит информацию о размере двигателя и электрических требованиях. Чтобы ответить на этот вопрос, мастерская, в которой будет установлен двигатель, должна иметь электрическую сеть, которая подает либо 3 фазы 230 вольт, либо 3 фазы 460 вольт.
Электрические сервисные панели
- Как и электродвигатели, электрические сервисные панели должны быть оснащены этикеткой, которая крепится либо на крышке, либо внутри двери. Информация на этой этикетке относится к марке и модели электрической панели, а также к номинальному напряжению и силе тока. Здесь, в США, типичная домашняя электрическая панель может быть 120/240 вольт 125 ампер. Реальную силу тока панели лучше всего узнать, изучив главный разъединитель или главный автоматический выключатель, номинальная сила тока которого указана, например, на рукоятке выключателя.
Реальную силу тока панели лучше всего узнать, изучив главный разъединитель или главный автоматический выключатель, номинальная сила тока которого указана, например, на рукоятке выключателя.Электропитание для трехфазных двигателей
- Не вдаваясь в подробности, трехфазный электрический щит будет производить 3 отдельные линии электропитания. Однофазная панель на 120/240 В, установленная дома или в магазине, может обеспечить только две отдельные линии питания, поэтому этот тип электроснабжения не может обеспечить необходимую мощность для трехфазного двигателя.
Пускатели трехфазных двигателей и цепи управления
- Как описано выше, типичная цепь трехфазного двигателя будет иметь 3 отдельных изолированных провода для питания и провода заземления. Нейтральный провод не требуется для трехфазного двигателя.
- Электромонтаж реле управления
- Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, отопительные печи и другое оборудование с высоким спросом. Полное объяснение, описывающее принципы, которые легко адаптируются к электропроводке в жилых помещениях.
- Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, отопительные печи и другое оборудование с высоким спросом.
Полное объяснение, описывающее принципы, которые легко адаптируются к электропроводке в жилых помещениях.Подробнее о подключении электрических реле управления
Краткое описание подключения трехфазных двигателей
- Определите необходимое напряжение и силу тока.
- Определите, имеет ли электрическая сервисная панель такое же напряжение и доступную силу тока.
- Электродвигатели обычно подключаются к контроллеру двигателя или пускателю двигателя, размер которого соответствует мощности двигателя и имеет защиту от тепловой перегрузки.
Подробнее о проводке электрических цепей
Основные схемы электропроводки дома
Цепи электропроводки дома и автоматические выключатели
определение типов и размеров силы тока, используемых в большинстве домов.
Перечень схем электрической панели
- Электрические коды для домашней проводки
- Электрик объясняет правила домашней электропроводки, включая схему AFCI, распределительные коробки, электрические цепи, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземную электропроводку, домашнюю проводку, коды освещения, коды для детекторов дыма.
- Электрик объясняет правила домашней электропроводки, включая схему AFCI, распределительные коробки, электрические цепи, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземную электропроводку, домашнюю проводку, коды освещения, коды для детекторов дыма.
Подробнее об электрических кодах для домашней проводки
Бытовые автоматические выключатели
Бытовые электрические автоматические выключатели
Руководство по автоматическим выключателям для дома и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.
Вам также может быть полезно:
Видео по электромонтажу #2Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал на YouTube и подпишитесь! |
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Что такое трехфазное подключение воздушного компрессора
Воздушные компрессоры, подключенные к трехфазному питанию, не будут работать, если вы попытаетесь подключить их к однофазной системе.
Трехфазные вилки имеют другую конструкцию. Даже если бы они подходили, однофазного питания было бы недостаточно для включения вашего оборудования. Если у вас есть трехфазный компрессор, и у вас есть доступ только к однофазному источнику питания, мы поможем вам подключить его, чтобы вы могли продолжать использовать свою машину.
Что такое трехфазное питание?
В США большинство электрических розеток, с которыми вы сталкиваетесь, используют однофазное питание. Эти розетки имеют силовой (фазный) провод и нейтральный (заземляющий) провод. В большинстве случаев эти системы ответвляются от трехфазного входа, который подается в собственность, уменьшенную с помощью трансформаторов.
Трехфазное питание — это то, как электростанция подает электроэнергию населению. Эта система доставки может выдерживать более тяжелые нагрузки. Трехфазный также популярен в коммерческом и промышленном секторах для питания тяжелого оборудования и машин. По сравнению со свойствами однофазного питания, трехфазный более стабилен, производит меньше вибраций и более эффективен.
Требования к подключению трехфазного питания
Если вашему воздушному компрессору требуется трехфазное питание, а у вас есть только однофазные розетки, вы можете подключить машину для работы, но вы должны соответствовать нескольким основным требованиям. Прежде чем что-то разбирать, проверьте свой:
- Двигатель компрессора: На двигателе должна быть маркировка, на которой указано, использует ли ваш компрессор трехфазное питание. В большинстве случаев трехфазные воздушные компрессоры работают от сети 230 вольт.
- Электрическая панель: Ваша главная электрическая панель также должна иметь информационную этикетку. Если на этикетке написано, что у вас 120/240 вольт и 125 ампер, у вас однофазное питание.
Системы электропроводки трехфазных воздушных компрессоров
Нельзя взять трехфазную проводку воздушного компрессора и подключить ее напрямую к однофазной панели — они несовместимы. Вместо этого вы можете взять трехфазную проводку и провести ее через вторичную систему, которая преобразует вашу систему 120/240 в соответствующее напряжение.
Доступно несколько вариантов, самые популярные из которых:
- Статические преобразователи: Статический преобразователь потребляет энергию вашего дома и использует ее для питания ряда конденсаторов, содержащихся в цепи. Конденсаторы заполняются накопленной энергией до тех пор, пока их заряда не будет достаточно для запуска двигателя компрессора. Как только конденсаторы разгружают свою нагрузку, преобразователь питает двигатель на две трети мощности, используя две однофазные линии электропередачи.
- Вращающиеся фазовращатели: Еще один вариант подключения трехфазной проводки воздушного компрессора к однофазной сети — использовать вращающийся фазовращатель. Вращающиеся преобразователи преобразуют напряжение 120/240 вольт в трехфазное с той же точностью, что и установленная система, а иногда и лучше. Эти преобразователи остаются включенными, чтобы помочь сбалансировать нагрузку во время работы.
- Преобразователи частоты: Преобразователь частоты (ЧРП) использует простую технологию для выработки трехфазной энергии с использованием однофазного входа.Схема подключения трехфазного компрессора: Схема подключения компрессора, как правильно подключить компрессор -Блог
