Схема подключения тт: Подключение счетчика через трансформаторы

Содержание

Схемы соединений трансформаторов тока: схем, звезда, треугольник, параллель

Пример HTML-страницы

Содержание

  1. Назначение трансформаторов тока
  2. Схема восьмерки или включение реле на разность токов двух фаз.
  3. Соединение трансформаторов тока и обмоток реле в неполную звезду
  4. Соединение трансформаторов тока в фильтр токов нулевой последовательности
  5. Последовательное соединение трансформаторов тока
  6. Параллельное соединение трансформаторов тока

Назначение трансформаторов тока

Счётчики для однофазных и трёхфазных сетей рассчитаны на номинальные токи до 100 А. Использование приборов с большими токами затруднено по причине необходимости использования проводов слишком большого сечения. Таким образом, для измерения характеристик в линиях с большими токами необходимо использовать специальные устройства, понижающие ток до приемлемого значения. Для этой цели используются трансформаторы тока (ТТ).

Первичная обмотка трансформатора тока включается последовательно в линейный провод, по которому проходит высокий ток, а ко вторичной обмотке подключается измерительный прибор. Для удобства выводы маркируются обозначениями. Для начала и, соответственно, конца первичной обмотки применяются обозначения Л1 и Л2. Для вторичной обмотки — И1 и И2. При подключении необходимо строго соблюдать полярность первичной и вторичной обмоток ТТ.

Чаще всего величина вторичного тока равна 5 А, иногда применяются ТТ со вторичным током 1 А. Для измерения же напряжения в высоковольтных сетях используется подключение через трансформатор напряжения, который понижает напряжение до 100 или 57.7 вольт.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Измерительные трансформаторы вносят свою погрешность в измерения. Здесь важно соблюдать правильную схему подключения с соблюдением обозначений. Например, если изменить местами выводы вторичных цепей И1 и И2, то за этим последует существенный недоучёт электроэнергии.

Трансформаторы тока подключаются в трёхфазных цепях по схеме неполной звезды (сети с изолированной нейтралью). При наличии нулевого провода подключение осуществляется с помощью полной звезды. В дифференциальных защитах силовых трансформаторов ТТ подключаются по схеме «Треугольник».

Это позволяет скомпенсировать сдвиг фаз вторичных токов, что уменьшит ток небаланса. В трёхфазных сетях без нулевого провода обычно трансформаторы тока подключаются только на две ведущие линии, поскольку измерив ток в двух фазах, можно легко рассчитать величину тока в третьей фазе.

Если сеть имеет глухозаземлённую нейтраль (как правило, сети 110 кВ и выше), то обязательно подключение ТТ ко всем трём фазам. Соединение обмоток реле и трансформаторов тока в полную звезду. Эта схема соединения трансформаторов представлена в виде векторных диаграмм, которые иллюстрируют работу трансформатора на рис. 2.4.1 и на схемах 2.4.2, 2.4.3, 2.4.4.

Если трансформатор работает в нормальном режиме, или если он симметричный, то будет проходить ток небаланса или небольшой ток, который появляется из–за разных погрешностей трансформаторов тока.

Представленная выше схема применяется против всех видов КЗ (междуфазных и однофазных) во время включения защиты.
Трехфазное КЗ
Двухфазное КЗ

Однофазное КЗ
Отношение Iр/Iф (ток в реле)/ (ток в фазе) называется коэффициентом схемы, его можно определить для всех схем соединения. Для данной схемы коэффициент схемы kсх будет равен 1.

На рис. 2.4.5 предоставлена схема соединения обмоток реле и трансформаторов тока в неполную звезду, а на рис. 2.4.6, 2.4.7. ее векторные диаграммы, которые иллюстрируют работу этой схемы.

Трехфазное КЗ — когда токи могут идти в обратном проводе по обоим реле.
Двухфазное КЗ — когда токи, могут протекать в одном или в двух реле в соответствии с повреждением тех или иных фаз.

КЗ фазы В одной фазы может происходить тогда, когда токи не появляются в этой схеме защиты.

Схему неполной звезды можно применять только в сетях с нулевыми изолированными точками при kсх=1 с целью защиты от КЗ междуфазных, и может реагировать только на некоторые случаи КЗ однофазного.

На рис. 2.4.8. можно изучить схему соединения в звезду и треугольник обмоток реле и трансформаторов соответственно.

Во время симметричных нагрузок в реле и в период возникновения трехфазного КЗ может проходить линейный ток, сдвинутый на 30* по фазе относительно тока фазы и в разы больше его.

Особенности схемы этого соединения:

  1.  при разных всевозможных видах КЗ проходят токи в реле, при этом защита которая построена по такой схеме, будет реагировать на все виды КЗ;
  2. ток в реле относится к фазному току в зависимости от вида КЗ;
  3. ток нулевой последовательности, который не имеет путь через обмотки реле для замыкания, не может выйти за границы треугольника трансформаторов тока.

Выше приведенная схема применяется чаще всего для дистанционной или во время дифференциальной защиты трансформаторов.

Схема восьмерки или включение реле на разность токов двух фаз.

На рис. 2.4.9 представлена сама схема соединения, а на рис. 2.4.10, 2.4.11.векторные диаграммы, которые иллюстрируют работу этой схемы.

Соединение трансформаторов тока и обмоток реле в неполную звезду

Симметричная нагрузка при трехфазном КЗ.

Двухфазное КЗДвухфазно КЗ АВ или ВС
При разных видах КЗ, ток в реле и его чувствительность будут разными. Ток в реле будет равен нулю во время однофазного КЗ фазы В. Эту схему можно применять, тогда, когда не требуется действий трансформатора для защиты от разных междуфазных КЗ с соединением обмоток Y/* – 11 группа, и когда эта защита обеспечивает необходимую чувствительность.

Соединение трансформаторов тока в фильтр токов нулевой последовательности

На рис. 2.4.12. можно изучить схему соединения трансформаторов тока в фильтр токов нулевой последовательности. Только во время однофазных или двуфазных КЗ на землю появляется ток в реле. Эту схему можно применять во время защиты от КЗ на землю. КЗ IN=0 при двухфазных и трехфазных нагрузках. Но часто ток небаланса Iнб появляется из–за погрешности трансформаторов тока в реле.

Последовательное соединение трансформаторов тока

На рис. 2.4.13. представлена схема последовательного соединения трансформаторов тока. Подключенная к трансформаторам тока, нагрузка, распределяется поровну. Напряжение, которое приходится на любой трансформатор тока и на вторичный ток остается неизменным.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Во время использования трансформаторов тока малой мощности применяется эта схема.

Параллельное соединение трансформаторов тока

На рис. 2.4.14. представлена схема параллельного соединения трансформаторов тока. Эту схему можно использовать с целью получения разных нестандартных коэффициентов трансформации. Схемы подключения счетчиков электроэнегии, как однофазных, так и 3-х фазных Вы можете найти тут.

Схема Подключения Счетчика Через Трансформаторы Тока

Существует несколько схем подключения измерительных трансформаторов к трёхфазному электросчётчику, пригодному для такого использования.

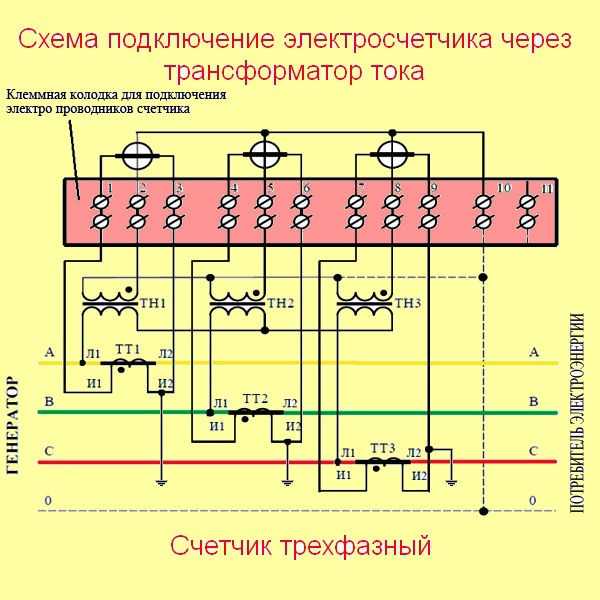

Подключение счетчика через трансформаторы тока

Монтаж однофазного прибора

Автоматический выключатель слева , УЗО и дифференциальный автомат Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки.

Монтаж однофазного прибора Проводник силовой цепи работает в качестве первичной обвивки в однофазных трансформаторах, номинальное значение силы тока достигает и более ампер. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы. Разрыв вторичной цепи вызывает потерю компенсирующего действия электромагнитной индукции от тока, проходящего по вторичным виткам.

Правильное распределение контактов и чередование фазных зажимов А, В и С контролируется фазометром.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Другие системы подсоединения Упрощенной схемой считается подключение по типу конфигурации звезды. Видите, очень выгодно.

Рассмотрим некоторые особенности измерительных приборов. Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную.

Подключение трансформатора тока к счетчику

Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся — счетчиков для таких мощностей просто не существует в природе. На подвижный диск из алюминия воздействует электромагнитное поле, заставляя его вращаться. Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика?

Если значение тока не превышает ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь. При такой схеме подключения одна сторона вторичных обмоток измерительных трансформаторов соединяется между собой перемычками и объединяется с нейтралью.

Навигация по записям

Аналогично рассчитывается безопасность рабочего персонала.

На практике же дифференциальные выключатели чаще ставят после приборов учета — ни у кого не нужно спрашивать разрешения на установку. В процессе движения по виткам первичной обмотки возникает магнитный поток, который улавливается магнитопроводом. Отвечу — только одним способом.

Вторичные цепи ТТ должны быть всегда нагружены, они работают в режиме близкому к короткому замыканию, при их разрыве теряется компенсирующее воздействие индукции тока вторичной обмотки, что приводит к разогреву магнитопровода.

Рассчитаны она на рабочую частоту 50Гц, номинальный вторичный ток 5 А. Если устройство рассчитано на прямой способ установки, то его запрещено применять совместно с трансформатором.

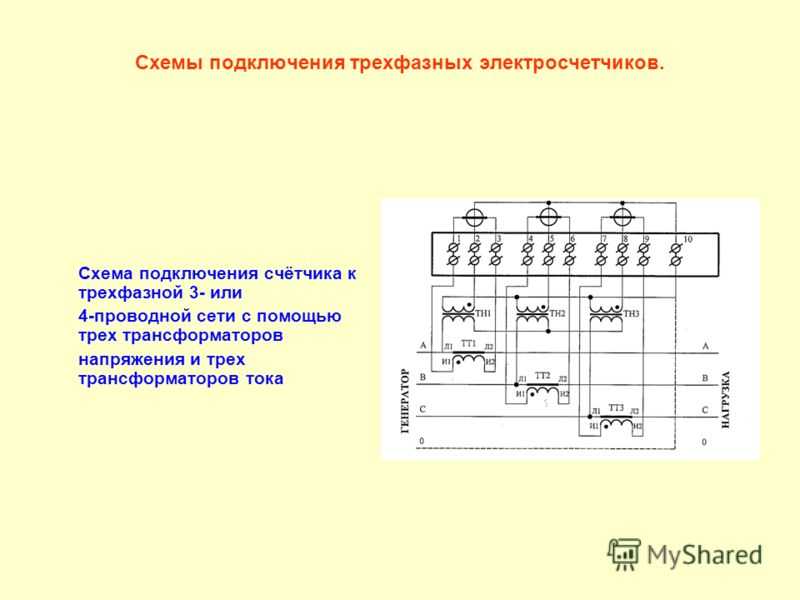

Схемы подключения счетчика через трансформаторы тока

Первичная обмотка включается последовательно в линейный провод, по которому проходит высокий ток, а ко вторичной обмотке подключается измерительный прибор. Определение таких токовых потоков осуществляется по номинальным значениям мощности и напряжения. После этого устанавливаем трансформаторы тока в прямом направлении, то есть чтобы силовой вывод Л1 был сверху, а Л2 — снизу. При выборе необходимо учитывать: Количество фаз в сети — трехфазные модели имеют 4 выхода, а однофазные только 2, поэтому схема подключения трехфазного трансформатора имеет ряд отличий; Тип трансформатора тока — повышающий или понижающий; Какой параметр тока необходим потребителю — для работы бытовой техники нужен постоянный ток, а в сети — переменный, и для его преобразования требуется подключение вторичной обмотки трансформатора тока через выпрямитель.

Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика. Нюансы подключения счетчика через ТТ Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз.

Разновидность устройств

Третий зажим соединяется с нулевым проводом. Не допускается подключение ТТ с разным коэффициентом трансформации на один счётчик. Схема подключения к трёхфазной цепи Подключение трехфазного счетчика через трансформаторы тока Существует несколько схем предназначенных для подключения счетчика через трансформаторы тока, вот самая распространённая из них Как видно, измерительный трансформатор имеет клеммы, которые обозначены Л1 и Л2. Схемы подключения счетчика через трансформаторы тока Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной — И1 и И2. Пару слов об измерительных трансформаторах Принцип действия состоит в том, что ток нагрузки фазы, протекая через первичную, последовательно включённую обмотку ТТ, благодаря электромагнитной индукции создаёт ток во вторичной цепи данного трансформатора, в которую включена токовая катушка обмотка электрического счётчика.
