• Подробное описание, применение и схемы включения таймера NE555
• Генератор электрических импульсов на таймере 555
• Схемы NE555
• Как работает таймер 555. Таймер на микросхеме NE555 (включения и выключения)
• Разнообразие простых схем на NE555
• Примеры применение таймера NE555
• Микросхема 555: Собираем 5 гаджетов на базе микросхемы 555
• Таймер включения своими руками схема на ne555
• Легендарный таймер NE555 – описание и применение микросхемы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Реле времени (NE555) как работает, как подключать 220В нагрузку

Подробное описание, применение и схемы включения таймера NE555

А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются? Иначе, ввиду более раннего открытия, через одни диоды будет течь почти весь ток привет товарищу Кирхгофу , а через другие ток течь не будет, или разница в токах будет существенной, что приведет к ускоренному выходу из строя диодов с более ранним отпиранием. Для параллельного включения диодов требуется последовательно с каждым диодом включить резистор.

Вы абсолютно правы, данная схема не совсем корректна. Действительно, нужны токозадающие резисторы для каждого светодиода в отдельности, обязательно поправим! Не могу не согласиться , что данная микросхема очень хорошая вещь. Однако плохо то, что данные импульсы подаются на том напряжении, которое получают, а это не есть гуд. Мне нужно сбросить вольтаж с 12 до вольт с импульсом 1 грц.

С уважением! Олег Якут. Микросхема тут ни при чём. Если вам нужно делать импульсы с амплитудой 9 вольт — следует понизить напряжение в отдельной цепи, например, с помощью линейного стабилизатора напряжения.

Затем, выход таймера соединить с затвором полевого транзистора, который будет коммутировать 9 вольт на вашу нагрузку. Ваш e-mail не будет опубликован. Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев. То есть это такое событие в цепи, при котором напряжение резко повышается в несколько раз, а затем так же резко падает к исходной величине. Самый понятный пример — электрический импульс, заставляющий наше сердце биться.

Самое же большое количество импульсов возникает у нас в нервных клетках головного и спинного мозга. Мы мыслим и решаем уроки благодаря электрическим импульсам! А что в электронике? В электронике импульсы применяются повсеместно. Например, в микроконтроллерах или даже в полноценных процессорах домашнего компьютера электрические импульсы задают ритм его работы.

Они еще называются тактовыми, или синхро-импульсами. Порой быстродействие вычислительных машин сравнивают именно при помощи значений тактовой частоты. Наш интернет, проводной и беспроводной, сотовая связь и даже пульт от телевизора — все используют импульсный сигнал. А начнем мы со знакомства с их важными характеристиками.

Период и скважность импульсного сигнала Представим себе, что мы готовимся к встрече Нового Года и нам просто необходимо сделать мигающую гирлянду. Поскольку мы не знаем, как заставить её мигать самостоятельно, сделаем гирлянду с кнопкой. Попробуем управлять гирляндой согласно нехитрому алгоритму: нажимаем на кнопку; ждем 1 секунду; отпускаем кнопку; ждем 2 секунды; переходим к пункту 1. Это алгоритм периодического процесса.

Нажимая на кнопку по алгоритму мы тем самым генерируем настоящий импульсный сигнал! Изобразим на графике его временную диаграмму. На рисунке хорошо виден этот отрезок, он равен трем секундам. Величина обратная периоду повторения называется частотой периодического сигнала F. Частота сигнала измеряется в Герцах. Отрезок времени, в течение которого гирлянда горит называется длительностью импульса t. А теперь самое интересное! Отношение периода повторения T к длительности импульса t называется скважностью.

Скважность величина безразмерная. В англоязычной литературе принят другой термин — коэффициент заполнения Duty cycle.

Это величина, обратная скважности. Генерация импульсного сигнала при помощи микросхемы Теперь попробуем заменить человека и кнопку, ведь мы не хотим весь праздник включать и выключать гирлянду каждые 3 секунды. В качестве автоматического генератора импульсов используем очень известную микросхему семейства По-другому данный класс микросхем называют таймерами.

Как правило, все они имеют одинаковый набор выводов. Для примера, подключим к таймеру один светодиод. Позже будет понятно, почему мы делаем именно так. Принципиальная схема Внешний вид макета Примечание. Конденсатор C2 в схеме можно не использовать. Делается это с помощью несложных формул, взятых из технической документации к микросхеме. Вот это новость! А что же нам делать с гирляндой? Чтобы обойти это ограничение имеется два способа.

Первый способ заключается в использовании другой схемы подключения таймера. Мы просто-напросто инвертируем выход таймера! Собственно, в предложенной выше схеме мы это уже и сделали. В этой схеме светодиод будет гореть, когда на выходе таймера будет низкий уровень. Вряд ли мы найдем резистор с таким номиналом. Скорее всего нам потребуется поставить последовательно несколько резисторов, например: один резистор на 10 КОм и 4 штуки на 1 КОм. В результате должно получиться что-то подобное: В этой схеме используются резисторы на 15 КОм.

Подключение группы светодиодов к таймеру Теперь, когда мы научились задавать нужный ритм, соберем небольшую гирлянду. То есть, вместо резистора Ra мы можем поставить перемычку. Выход микросхемы слишком слабый для того, чтобы одновременно зажечь 5 светодиодов. А ведь в настоящей гирлянде их может быть штук 15, 20 и более. Также в этой схеме можно использовать полевой N-канальный транзистор, например 2N Нашим светодиодам потребуется токозадающий резистор.

На светодиоде красного цвета напряжение падает на 2 Вольта. Собираем схему, подключаем батарейку и наблюдаем за результатом. Задания Генератор звука. Увеличить частоту звука, например, до Гц. Железнодорожный светофор. Подключить к таймеру два светодиода таким образом, чтобы один соединялся с таймером катодом, а второй анодом. Заключение Как уже говорилось, таймер — очень популярная микросхема.

Это объясняется тем, что большинству электронных устройств свойственны периодические процессы. И как уже говорилось, работа любого микроконтроллера и процессора основана на тактовом сигнале, имеющем очень точную частоту.

Будет немного сложнее, но интереснее! Полезные ссылки Сборник проектов на таймере Вконтакте. Генератор электрических импульсов на таймере : 4 комментария А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются?

Олег Якут 0. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Как заказать? Политика конфиденциальности.

Генератор электрических импульсов на таймере 555

Современный рынок электронных компонентов и различных приборов на их основе в основном заполнен китайскими производителями. Большинство как простейших елочных гирлянд, терморегуляторов, фотореле, так и сложных бытовых приборов компьютеры, телевизоры производятся именно в Китае. Кроме того, доставка из того же в большинстве случаев бесплатна, поэтому многие радиолюбители уже перешли на электронные компоненты из Китая. Однако интерес к простым конструкциям еще не исчез. Простейшие электронные схемы все еще находят свое применение в системах домашней автоматизации. На основе таймера NE строятся схемы фотореле, системы сигнализации, преобразователи напряжения и многие другие. Алгоритм работы схемы следующий: изменение освещенности вызывает включение или отключение лампочки LS1.

Мигаем светодиодами при помощи микросхемы таймера NE Пример схемы для генератора заданной частоты на таймере

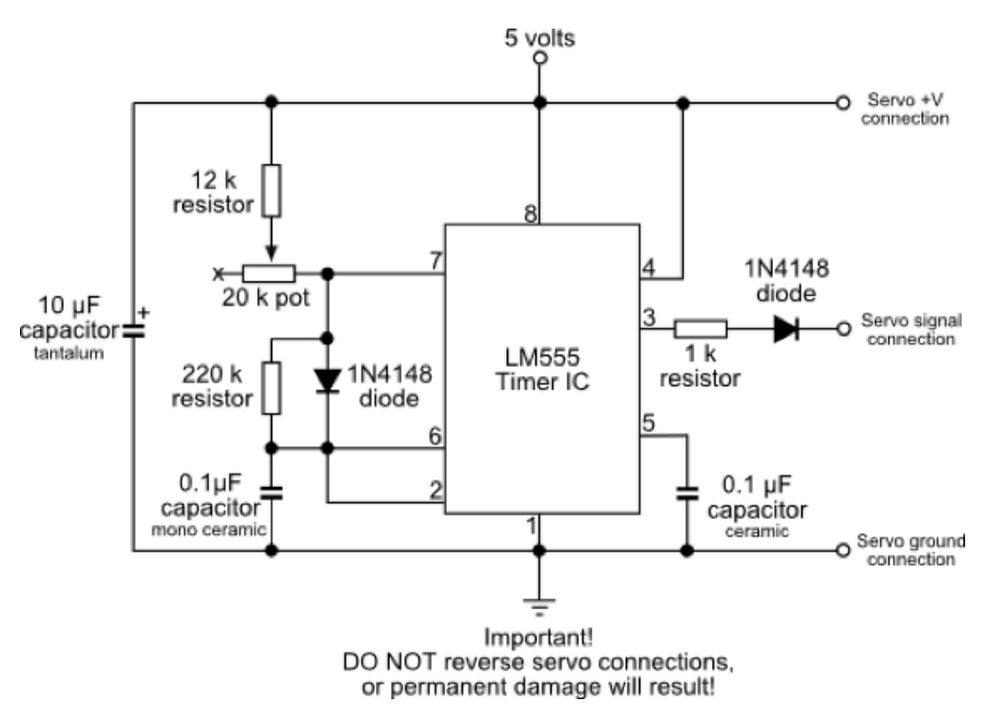

Схемы NE555

Годовая подписка на Хакер. Микросхема появилась сорок лет назад и стала фактически первым таймером на широком рынке. С тех пор из-за бешеной популярности микросхемы ее начали выпускать почти все производители электронных компонентов, и несмотря на почтенный возраст, до сих пор выходит многомиллионными тиражами. В этом году прошел конкурс проектов contest. Заявки принимались в нескольких категориях: искусство, сложные проекты, минималистичные и полезные гаджеты. Среди нескольких сотен проектов была видеоигра, собранная на целой горсти ; контроллер для пинбола; электрогитара; устройство, не дающее спать соседям; замок, отпирающий дверь по секретному стуку и еще куча интересного. Если ты хоть раз в жизни держал паяльник и даже отличишь резистор от транзистора, а со старушкой еще не знаком, то нужно срочно исправить ситуацию. Что это за зверь?

Как работает таймер 555. Таймер на микросхеме NE555 (включения и выключения)

Every project on GitHub comes with a version-controlled wiki to give your documentation the high level of care it deserves. Каскадное включение двух NE c Аня Михайлова. Этот чип специально разработан для создания различных времязадающих цепей. С ним, используя минимум внешних компонент, можно собрать генератор с периодом от сотен секунд до десятков миллисекунд, одновибратор, различные управляемые модуляторы и т.

Примером создания электронной схемы, небольшой, но достаточно полезной во многих случаях, является придумка еще в е годы микрочипа универсального таймера

Разнообразие простых схем на NE555

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Сегодня я хочу рассказать вам о микросхеме Сразу после выхода завоевала бешеную популярность и её начали выпускать почти все производители полупроводников.

Примеры применение таймера NE555

Каждый радиолюбитель не раз встречался с микросхемой NE Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов. В данной статье детально ознакомимся с микросхемой NE, которая, несмотря на свой солидный возраст, по-прежнему остается востребована. Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов.

Важно, что после включения микросхема не будет реагировать на новые сигналы, сколько Во-первых, сам таймер (на схеме IC1).

Микросхема 555: Собираем 5 гаджетов на базе микросхемы 555

А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются? Иначе, ввиду более раннего открытия, через одни диоды будет течь почти весь ток привет товарищу Кирхгофу , а через другие ток течь не будет, или разница в токах будет существенной, что приведет к ускоренному выходу из строя диодов с более ранним отпиранием. Для параллельного включения диодов требуется последовательно с каждым диодом включить резистор. Вы абсолютно правы, данная схема не совсем корректна.

Таймер включения своими руками схема на ne555

Проекты с с использованием интегрального таймера Миниатюрный музыкальный метроном на таймере Friday, May 19, Стильный метроном музыканта на 3D принтере. Печатная плата на ЧПУ. Friday, May 19, Питание люминесцентной лампы со сгоревшей нитью от 12 вольт.

Таймер NE является, пожалуй, самой популярной интегральной микросхемой своего времени.

Легендарный таймер NE555 – описание и применение микросхемы

Сразу стоит отметить при описании микросхемы NE , что она выпускается как в стандартной ТТЛ логике, так и КМОП, поэтому она может работать в широком диапазоне напряжений и использована во многих типах устройств в качестве генератора тактовых импульсов или универсального таймера. Микросхема может генерировать как одиночные, так повторяющиеся импульсы, что зависит от принципиальной схемы включения и выбора конкретного режима работы. Оглавление: Предыстория создания ИС Аналоги микросхемы Характеристики микросхемы Некоторые проблемы и особенности работы с микросхемой Назначение и расположение выводов микросхемы Режимы работы и применение микросхемы Режим независимого генератора Изменение скважности выходного импульса. Разрабатывался первый вариант ИС еще в году знаменитой на то время компанией Signetics. По своим характеристикам и функциональным возможностям она является широко востребованной, свидетельством чего является ее активное применение в устройствах управления скоростью вращения двигателей и тиристорных регуляторах мощности.

В этой статье мы рассмотрим различные варианты схем реле задержки времени с напряжением питания Вольт. Принцип работы такого устройства в том, что при появлении стартового события: нажатие кнопки или включение в питающую сеть, устройство подключает нагрузку к сети. По прошествии заданного времени происходит выключение нагрузки и больше она не включается, вплоть до наступления следующего стартового события. Существует множество различных схемотехнических решений для таких реле времени выключения на Вольт.

Схема включения, характеристики и аналоги

Если смотреть в datashee на технические характеристики NE555, то можно сказать что эта интегральная микросхема является универсальным таймером, она способа генерировать как одиночные, так и повторяющиеся импульсы. Была разработана в 1971 г фирмой Signetics. Ее используют в реле времени, различных генераторах, модуляторах и в других схемах электронных устройств.

Цоколевка

Распиловка микросхема NE555 может быть выполнена в двух типах корпусов. Для дырочного монтажа DIP-8, а для навесного SOP-8. В обоих случаях порядок расположения ножек одинаков.

Остановимся подробнее на назначении каждого вывода:

1. GND – земля, подсоединяется к отрицательному полюсу источника тока;
2. TRIG – пуск. При появлении на нем низкоуровневого сигнала на OUT устанавливается разность потенциалов высокого уровня. Его длительность задаётся значением параметров внешней RС цепочки
3. OUT – выход.
4. RESET – сброс. Используется для управления работой микросхемы. Если напряжение на нем не будет превышать 0,7 В запуск NE555 будет невозможен вне зависимости от состояния остальных выводов. Часто подключается к положительному полюсу источника питания через дополнительный резистор.
5. CTRL – контроль. Этот вывод имеет подключение с делителем напряжения находящемуся внутри NE555. При отсутствии внешнего воздействия напряжение на нем равно 2/3 питающего напряжения. С его помощью можно получить частотно модулированный (FM) сигнал.
6. ТНR – останов. При напряжении на нем более 2/3 U_пит таймера останавливается. Имеет более низкий приоритет, чем TRIG, поэтому для блокировки NE555, напряжение на TRIG (2 ножке) должно отсутствовать.
7. DIS – разряд. Подключён к коллектору внутреннего транзистора. Его эмиттер соединён с землёй. Когда на выходе OUT микросхемы низкая разность потенциалов он открыт, а когда высокая закрыт.
8. VCC – питание. Подключается к плюсовому выводу блока питания.

Технические характеристики

Рассмотрение технических характеристик для NE555 начнём с максимальных. При их превышении даже на небольшой промежуток времени может привести к выходу микросхемы из строя. Также нельзя долго эксплуатировать прибор при значениях рабочих параметров близких к предельно допустимым.

• напряжение источника тока от 4,5 до 16 В;
• напряжение, действующее на CTRL, RESET, ТНR и TRIG равно напряжению источника питания;
• максимальный выходной ток — ±200 мА;
• предельная температура 70^ОС;
• максимальная и минимальная температура, при которых изделие может храниться от -65 до +150 ^ОС.

Теперь разберёмся с электрическими характеристиками. Они были сняты при температуре воздуха +25 ^ОС и напряжении питания от 5 до 15 В, если не указаны другие параметры измерения. Остальные условия тестирования находятся в колонке под названием «Режимы измерения».

Схемы включения

Моностабильный генератор.

В начальном состоянии напряжение на OUT имеет низкий уровень, внешний конденсатор полностью разряжен. Когда импульс приходит на вывод TRIG внутренний триггер NE555 меняет своё состояние и устанавливает выходе OUT высокую разность потенциалов.

Транзистор, находящийся внутри NE555, закрывается, благодаря этому начинается зарядка внешнего конденсатора С, подключённого между выводом DIS и землёй. Разность потенциалов на нем постепенно растёт, и когда она достигнет уровня 2/3 U_пит таймер перейдёт в начальное состояние. Конденсатор начнёт разряжаться. Время от прихода сигнала на вход до того момента как NE555 придет в начальное состояние определяется с помощью формулы Т = 1,1 * R * С.

Астабильный генератор.

При включении питания начинается зарядка внешнего конденсатора С. После того, как он зарядится, внутренний триггер меняет своё состояние, и на OUT появляется разность потенциалов низкого уровня. Внутренний транзистор открывается и конденсатор разряжается.

Когда напряжение на нем достигнет уровня 1/3 U_пит триггер переключится и на OUT появится высокая разность потенциалов. Транзистор опять закроется и все повторится сначала. Формулы для расчёта работы асабильного генератора:

Аналоги

Среди зарубежных аналогов для микросхемы ne555 можно назвать такие: AN1555, AN1555N, GL555, LB8555D, LB8555P, LM555, MC1455, NJM555D, RC555, TA7555P, UPC1555, UPC1555C, UPC617C. Существуют также похожие отечественные микросхемы: 1006И1, 1087ВИ2, КР1006ВИ1, КР1006ВИ1А, КФ1006ВИ1. При замене микросхем нужно обязательно обратиться к техническим характеристикам и только после этого принимать решение.

Производители

Зарубежные фирмы выпускающие микросхему NE555 и их datasheet: Texas Instruments, Unisonic Technologies, STMicroelectronics, ARTSCHIP ELECTRONICS, NXP Semiconductors, Diodes Incorporated, Fairchild Semiconductor, Harris Corporation, Estek Electronics, Wing Shing Computer Components. На отечественном рынке можно найти изделия следующих производителей: Texas Instruments, STMicroelectronics, Fairchild Semiconductor. Иногда встречаются устройства фирмы Unisonic Technologies.

Схема выводов

, характеристики и характеристики

— Реклама —

ИС таймера 555 является неотъемлемой частью электронных проектов. Будь то простой проект, включающий один 8-битный микроконтроллер и несколько периферийных устройств, или сложный, включающий систему на кристалле (SoC), задействован таймер 555. Они обеспечивают временные задержки, как генератор и как элемент триггера среди других приложений.

Представленный в 1971 году американской компанией Signetics, 555 до сих пор широко используется благодаря своей низкой цене, простоте использования и стабильности. Он производится многими компаниями в оригинальных биполярных и маломощных типах CMOS. По оценкам, только в 2003 году было произведено миллиард единиц.

В зависимости от производителя стандартный корпус таймера 555 включает 25 транзисторов, 2 диода и 15 резисторов на кремниевой микросхеме, установленных в 8-выводном мини-двухрядном корпусе (DIP-8). Варианты состоят из объединения нескольких микросхем на одной плате. Тем не менее, 555 по-прежнему остается самым популярным. Прежде чем говорить о работе таймера 555, давайте посмотрим на схему выводов, чтобы получить представление об интегральной схеме таймера (ИС).

555 Таймер IC: блок-схема8-контактная конфигурация DIP

Схема контактов и описание

Некоторые важные особенности таймера 555:

Таймер 555 сегодня используется почти во всех электронных схемах. Для таймера 555, работающего как триггер или как мультивибратор, он имеет определенный набор конфигураций. Некоторые из основных характеристик таймера 555:

• Он работает в широком диапазоне напряжения питания от +5 В до +18 В.
• Потребление или получение 200 мА тока нагрузки.
• Внешние компоненты должны быть подобраны правильно, чтобы временные интервалы можно было уложить в несколько минут при частотах, превышающих несколько сотен килогерц.
• Выходной контакт таймера 555 может управлять транзисторно-транзисторной логикой (TTL) из-за высокого выходного тока.
• Он имеет температурную стабильность 50 частей на миллион (ppm) на градус Цельсия при изменении температуры , что эквивалентно 0,005 %/°C.
• Рабочий цикл таймера регулируется.
• Кроме того, максимальная рассеиваемая мощность на корпус составляет 600 мВт, а входы триггерного импульса и сброса имеют логическую совместимость.

555 таймер работает

Модель 555 обычно работает в 3 режимах:

1. А-стабильный
2. Моностабильный
3. Бистабильные режимы.

Нестабильный режим

Это означает, что на выходе не будет стабильного уровня. Таким образом, выход будет колебаться между высоким и низким. Этот характер нестабильного выхода используется в качестве тактового или прямоугольного сигнала для многих приложений.

Моностабильный режим

Эта конфигурация состоит из одного стабильного и одного нестабильного состояния. Стабильное состояние может быть выбрано пользователем как высокое, так и низкое. Если стабильный выход установлен на высокий уровень (1), выход таймера имеет высокий уровень (1). При подаче прерывания на выходе таймера устанавливается низкий уровень (0). Поскольку низкое состояние нестабильно, оно автоматически переходит в высокое (1) после прохождения прерывания. Аналогично обстоит дело и с малостабильным моностабильным режимом.

Бистабильный режим

В бистабильном режиме оба состояния выхода стабильны. При каждом прерывании выходной сигнал меняется с низкого (0) на высокий (1) и наоборот и остается на этом уровне. Например, если у нас есть высокий (1) выход, он станет низким (0) после получения прерывания и останется низким (0) до тех пор, пока следующее прерывание не изменит статус.

Этот технический паспорт должен дать представление о специфике: Таймер 555 IC

Приведенное ниже видео от Skinny R&D также дает представление о таймере 555.

Посмотрите это видео на YouTube

Также дайте нам знать, если Джейсон объяснил вам, как работает таймер 555.

Другие учебные пособия доступны в разделе обучения.

Эта статья была впервые опубликована 4 июня 2017 года и недавно обновлена ​​19 января 2022 года.

В части 1 более подробно рассказывается о выводах и функционировании чипа, поэтому, если вы еще не читали ее, вы можете начать с нее: Основы таймера 555 — моностабильный режим.

Нестабильный режим таймера 555

Нестабильный режим — это то, о чем думает большинство людей, когда речь заходит о таймере 555. Много раз, когда вы видите проект с мигающими светодиодами, это работает таймер 555. Но у него есть и много других интересных приложений. Например, он также может генерировать частоты для воспроизведения звука, когда выход подключен к динамику. Его можно даже использовать в качестве простого аналого-цифрового преобразователя (АЦП).

БОНУС: я сделал краткое руководство для этого руководства, которое вы можете загрузить и вернуться к нему позже, если не можете настроить его прямо сейчас. Он включает в себя все схемы подключения и инструкции, необходимые для начала работы.

В нестабильном режиме таймер 555 действует как осциллятор, генерирующий прямоугольную волну. Частоту волны можно регулировать, изменяя номиналы двух резисторов и конденсатора, подключенных к микросхеме. Приведенные ниже формулы сообщат вам продолжительность циклов включения и выключения выхода с различными резисторами и конденсаторами: и время, когда он остается выключенным. Увеличение значения R1 только увеличит время, в течение которого выход остается включенным.

Как работает нестабильный режим

• Контакт 2 — триггер : включает выход, когда подаваемое на него напряжение падает ниже 1/3 от Vcc
• Контакт 6 — Пороговое значение : отключает выход, когда подаваемое на него напряжение превышает 2/3 В пост. тока.
• Контакт 7 — разрядка : когда выходное напряжение низкое, он разряжает C1 на землю.

В нестабильном режиме выход постоянно включается и выключается. На приведенной выше схеме обратите внимание, что пороговый вывод и триггерный вывод подключены к C1. Это делает напряжение одинаковым на триггерном выводе, пороговом выводе и C1.

В начале цикла включения/выключения напряжение низкое на С1, триггерном и пороговом контактах. Всякий раз, когда напряжение триггерного контакта низкое, выход включается, а разрядный контакт выключается. Поскольку разрядный контакт выключен, ток может протекать через резисторы R1 и R2, заряжая конденсатор C1.

Как только C1 заряжается до 2/3 В пост. тока, выход отключается пороговым контактом. Когда выход выключается, разрядный контакт включается. Это позволяет заряду, накопленному на конденсаторе C1, стекать на землю.

Как только напряжение на C1 падает до 1/3 В пост. тока, триггерный контакт отключает разрядный контакт, поэтому C1 может снова начать зарядку.

A Схема мигания светодиода

Чтобы наблюдать за таймером 555 в нестабильном режиме, давайте создадим схему, которая использует колебательный выход таймера 555 для включения и выключения светодиода:

• R1: резистор 4,7 кОм2
• R2: резистор 4,7 кОм
• R3: резистор 1 кОм
• C1: конденсатор 100 мкФ

Значения R1, R2 и C1 влияют на скорость мигания. Большие значения заставят светодиод мигать медленнее, а меньшие значения заставят светодиод мигать быстрее. Резистор R3 предназначен только для ограничения тока светодиода, чтобы он не перегорел. Если вы хотите настроить мигание на определенную скорость, вы можете использовать формулу в начале этой статьи для расчета необходимого вам сопротивления или емкости.

Мигающий светодиод, управляемый потенциометром

Простой способ наблюдать влияние сопротивления на скорость мигания — использовать потенциометр 10 кОм для резистора R2: 9.0003

• R1: резистор 4,7 кОм
• R2: потенциометр 10 кОм
• R3: резистор 1 кОм
• C1: конденсатор 100 мкФ

Регулировка потенциометра изменит скорость мигания светодиода.

Мигающий светодиод, управляемый фоторезистором

Вместо использования потенциометра для управления частотой мигания попробуйте подключить фоторезистор:

• R1: резистор 4,7 кОм
• R2: Фоторезистор
• R3: резистор 1 кОм
• C1: конденсатор 100 мкФ

Сопротивление фоторезистора уменьшается по мере того, как на него попадает больше света, поэтому светодиод будет мигать быстрее при воздействии большего количества света.
