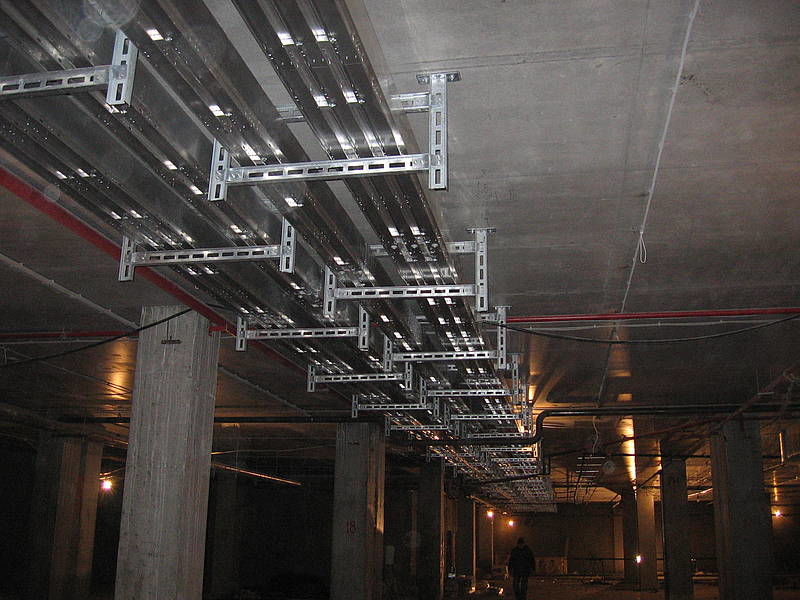

Магистральный и распределительный шинопровод «Эфибар» представляет собой систему изолированных друг от друга жестких алюминиевых или медных шин в защитном алюминевом кожухе. Он предназначен для передачи и распределения электрической энергии напряжением до 1000.

Область применения
распределительного шинопровода «ЭФИБАР»

Шинопровод ЭФИБАР является компактным и эффективным решением передачи и распределения электроэнергии для общественных зданий, объектов промышленности и энергетики, инфраструктуры.

Инфраструктура

Спортивные здания

Гостиницы

Ценовая
политика

Гибкая система ценообразования и привлекательные условия поставки для наших клиентов.

Цены производителя.
Собственное производство.

Эксклюзивные цены и условия
сотрудничества для дистрибьюторов.

Цена на шинопровод Эфибар от

5 495 руб без НДС

Заказать

Комплексное предложение
по шинопроводам

7 ключевых направлений
нашей деятельности:

Монтаж

Гарантийное
обслуживание

Сервис

Обучение

Шинопровод
«эбифар»

Производство токо-шинопроводов

Соответствие
нормам

Изоляция
Mylar

Высокая чистота

Пожаробезопасен

Номинальный
ток

Проектирование

Обучение персонала

необходима консультация
специалиста?

Пожалуйста заполните необходимые поля и наш специалист
свяжется с Вами в ближайшее время.

Преимущества шинопровода
«ЭФИБАР»

Заказчик заинтересован в надежном и экономичном электроснабжении. Магистральные шинопроводы «ЭФИБАР» сочетают в себе — безопасное и устойчивое распределения энергии с высокой электрической эффективностью, малой потерей напряжения и высокой механической
прочностью.

Надежность

• Высокая динамическая стойкость
• Корпус выполнен из двух 2-х деталей и имеет отличную герметичность
• Электрогальваническое покрытие контактов серебром
• В течение всего срока эксплуатации сохраняются высокие диэлектрические характеристики
• Точная геометрия размеров.

Пожаробезопасность

• Максимальная безопасность — не содержит галогены
• Шинопровод не горюч
• Противопожарный барьер исключает распространение огня через стены и перекрытия

Экономичность

• Компактные габариты
• Выгоднее кабельных линий при высоких токах
• Высокая скорость и легкость проектирования и монтажа за счет модульной конструкции
• Структура сети максимально понятна — все узлы защиты и отключения расположены в ответвительных коробках питания
• Не требует постоянного обслуживания
• Имеется возможность быстро вносить корректировки в случае расширения или изменения в производстве

Шинопровод или кабель?

При силе тока более 1000 А, выгоднее использование магистрального шинопровода, так как он имеет имеют ряд преимуществ перед кабельными системами.

Узнать больше

Компактное решение

• Экономия места при прокладке распределительного шинопровода. У кабеля малая величина допустимого тока и ток добирается за счет увеличения кабельных линий
• Элементы поворота трассы шинопровода более компактны. Кабельная система требует больших радиусов изгиба
• Отводные блоки с аппаратами коммутации могут располагаться по всей длине шинопровода, уменьшая тем самым занятое напольное пространство, необходимое для размещения распределительных щитов

Безопасность и надежность

• Шинопровод не содержит галогены
• Прокладка большого количества параллельных кабелей приводит к неравномерному распределению токов и риску возникновения перегрева. При прокладке более четырех параллельных кабелей, предпочтительным решением является использование шинопровода
• Соединительные стыки снабжены болтами со срывной головкой для обеспечения нормированного усилия затяжки без использования специальных инструментов — защита от монтажных ошибок. Высокая скорость монтажа до 200 п. м/сутки
• Алюминиевый кожух и высокая степень защиты шинопровода защищают его от всех внешних воздействий (коррозия, грызуны и т.д.)

Экономия

• При реконструкции производства шинопровод может быть легко демонтирован и использован заново
• Экономия затрат на материалы и работу при монтаже. Для монтажа шинопровода необходимы 2-3 человека и время, эквивалентное времени установки кабельных лотков
• Срок службы — более 40
• Низкая цена установки дополнительных цепей шинопровода увеличивает Вашу экономию с ростом количества нагрузок

Простота

• Быстрое проектирование и монтаж шинопровода за счет стандартных элементов
• Прямая запитка оборудования от ответвительных коробок перестановка или замена оборудования нагрузки при помощи ответвительных коробок без обесточивания питающего шинопровода или остановки производства
• Простое соединение между подстанциями ВН/НН при помощи быстрого соединительного блока

Из чего состоит система шинопровода?

Распределительный шинопровод состоит из стандартных элементов, при помощи которых осуществляется быстрое проектирование, монтаж и легкая реализация изменений расположения и мощности потребителей.

Мы осуществляем производство шинопровода «ЭФИБАР» с использованием лучших материалов, поэтому можем гарантировать исключительное качество продукции. Чтобы сделать заказ и задать любые вопросы, свяжитесь с нами по телефону или e-mail, мы всегда готовы помочь! С каталогом шинопроводов вы можете ознакомиться здесь

Уникальные секции
шинопровода «ЭБИФАР»

Компоненты шинопровода составляют полный набор секций и деталей,
что позволяет производить сборку трасс любой сложности и
конфигурации.

Присоединительная секция

Присоединительная секция с горизонтальным углом

Присоединительная секция с вертикальным углом

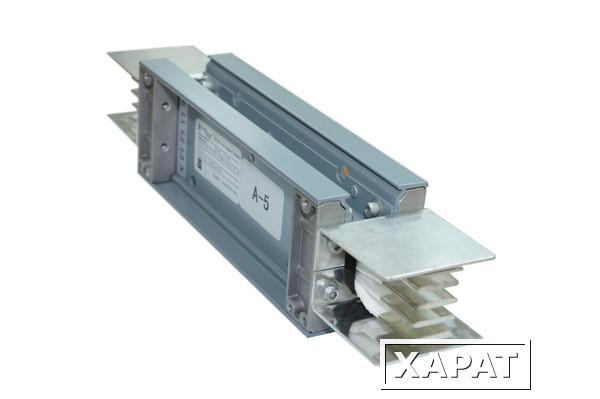

Прямая секция

Прямая секция с розетками

Коробки отбора мощности

Угол горизонтальный

Угол вертикальный

Т-образная секция

Комбинированный угол

Комбинированный горизонтальный угол

Комбинированный вертикальный угол

Секция компенсации линейного расширения

Соединительный блок

Секция присоединительная к трансформатору

Наши
клиенты

Previous

фотогалерея

Аскона — мебельная фабрика

МИБС — медицинский центр

ПТЗ — тракторный завод

Мини-ТЭЦ Барань — Витибскэнерго

РСК МиГ — авиастроительная компания

Череповецкая ГРЭС

Аскона — мебельная фабрика

МИБС — медицинский центр

ПТЗ — тракторный завод

Мини-ТЭЦ Барань — Витибскэнерго

РСК МиГ — авиастроительная компания

Череповецкая ГРЭС

Карта сайта

ШИНОПРОВОД 0,4 КВ

ШИНОПРОВОД 0,4 КВ

Общее описание

Техническая информация

Преимущества

• Простота проектирования;
• Скорость и простота монтажа;
• Гибкость применения;
• Возможность многократного использования;
• Экономия пространства;
• Качество и безопасность;

• Эстетический дизайн;
• Экономичность.

Технические характеристики

Перечень комплектующей аппаратуры

Технические характеристики

Cделать заказ

Cделать заказ

Преимущества системы шинопроводов по сравнению с обычными кабельными распределительными системами

Knowledge C&S Electric
Обновлено: 2 июля 2021 г.

Система шинопроводов — это система распределения электроэнергии с использованием медных или алюминиевых шин с подходящими кожухами и хорошей степенью защиты для предотвращения повреждения кабелей из-за посторонних предметов.

Шины в настоящее время становятся незаменимыми просто из-за удобства и фактора безопасности. При использовании традиционных кабелей стоимость кабелей и каналов, а также время, затрачиваемое на установку, также намного выше, чем при использовании шин.

Установка шин по сравнению с обычными кабелями имеет ряд преимуществ, некоторые из которых перечислены ниже:

Конструкция: Шинопроводы имеют компактную конструкцию, благодаря которой сжатые плоские проводники могут проходить через корпус. Благодаря компактной конструкции шинопроводам требуется меньше места, чем традиционным кабельным системам, и это является важным преимуществом, когда необходимо передать тысячи ампер электричества.

Поглощение тепла: Благодаря компактной конструкции и металлическому корпусу с хорошо выраженной поверхностью шины могут поглощать тепло, выделяемое при передаче и распределении электроэнергии в стенках шкафа. Система охлаждения намного лучше традиционной кабельной системы.

Гибкость: Шинопроводы по своей природе более гибкие по сравнению с кабелями в том смысле, что их можно использовать в любых конструкциях с любой конфигурацией. Они легко модифицируются, и, следовательно, можно легко добавить дополнительную комнату или здание. Шины также могут быть перемещены без больших капитальных затрат.

Экономия затрат: Сборные шины монтируются проще, чем кабель, и требуют меньших затрат на установку, чем традиционные кабели. Их также можно монтировать за меньшее время, чем традиционные кабели.

Лучшее сопротивление: Шины имеют жесткие элементы конструкции и, следовательно, обладают большей устойчивостью, чем кабели, особенно в случае коротких замыканий. Шины имеют минимальное расстояние между проводниками, что, в свою очередь, снижает индукцию сопротивления. Шины также имеют тонкую и спущенную шину, которая способствует оптимальному распределению плотности тока и, в свою очередь, снижает сопротивление. Из-за более низкого уровня плотности потери напряжения намного ниже, чем у кабелей той же длины.

Снижение потерь энергии: Шины имеют меньшее сопротивление, чем кабели. Следовательно, потери энергии из-за передачи и распределения в сборных шинах ниже. Сборные шины также имеют ограниченный рост реактивной мощности для работы по сравнению с кабельными системами.

Низкое электромагнитное поле: Благодаря компактной конструкции и стальному корпусу вокруг шинопровода создается сравнительно более низкое электромагнитное поле по сравнению с кабелем. Следовательно, высокие нагрузки от 4000 ампер до 5000 ампер могут быть легко созданы вблизи кабелей передачи данных, свободных от электромагнитных помех.

Нет зависимости от длины: В случае традиционных кабелей, соединяющих фазу с большой силой тока, длина кабелей зависит как от их расположения, так и от соединения. Но в случае сборных шин разница в длине устраняется, поскольку они имеют параметры активного и индуктивного сопротивления, чтобы обеспечить одинаковую нагрузку на каждую фазу.

Простота распределения: Шины помогают в простом, эффективном и безопасном распределении линии с распределительными коробками в местах, где они необходимы. Кроме того, распределительные коробки данных о местоположении могут быть изменены в любое время и в любом месте в будущем. Соединительные коробки можно легко увеличить и в будущем с помощью сборных шин.

Стандартные ячейки: Полностью сертифицированные стандартные ячейки являются неотъемлемой частью сборных шин и предназначены для исключения человеческих ошибок. Примеры таких стандартных ячеек включают распределительные коробки и вилки. Это сертифицированные детали шинопроводов, соответствующие всем стандартам безопасности.

Надежность и надежность: Шины снабжены стальным кожухом и не могут быть повреждены грызунами по сравнению с кабелями.

Помимо вышеперечисленного, шинопроводы обладают целым рядом других преимуществ перед кабелями. Поскольку требования к сетям и распределительным сетям растут день ото дня, традиционные кабели скоро уйдут в прошлое, а шинопроводы будут приобретать все большее значение.

C&S Electric является ведущим производителем шинопроводов в Индии. Мы производим различные виды шинопроводов, в том числе компактную систему шинопроводов с воздушной изоляцией Metabar, многослойную систему шинопроводов Metabar, систему шинопроводов для освещения Metabar и низковольтную шинопроводную систему Betobar из литой смолы. Наши шины имеют международную сертификацию и используются по всему миру, включая США, Европу, Россию, Бразилию, Малайзию, Ближний Восток и Австралию.

Шинопровод Против. Кабели

Кабели

Серийный номер	Шинопровод	Кабели
я	Особенности:
	Отделка очень хорошая, что добавляет эстетики зданию	Неправильная прокладка кабеля может испортить эстетику здания
	Электропитание многоэтажного здания может быть выполнено с помощью одной системы Bustrunking	Электропитание многоэтажного здания должно осуществляться с помощью нескольких комплектов кабелей. Это делает всю систему громоздкой.
	Отвод питания может быть выполнен из одной установленной системы. В случае изменения нагрузки мы должны просто заменить ответвительные коробки более высокого номинала.	Невозможно. Дополнительные кабели должны быть проложены до определенного этажа.
II	Падение напряжения:
	Падение напряжения шинопровода меньше по сравнению с кабелем.	Падение напряжения больше в кабелях.
III	Структура:
	Пример для 3200A(Cu) размеры: 151(ш)x340(в) и малый вес	Кабели и их структура Ширина 700 мм, т. е. кабельный лоток и т. д. очень тяжелые и занимают больше места.
	Общий пробег состоит из нескольких элементов, соединенных вместе. Таким образом, упрощается техническое обслуживание всей системы.	Так как одна длина нескольких кабелей установлена, что делает обслуживание неудобным.
	Возможна легкая дооснащение элемента в зависимости от местоположения и нагрузки потребителя	Простое дооснащение элемента невозможно в случае расположения и нагрузки потребителя
	Полностью закрытый, не подлежит вскрытию. Система «Установил и забыл»2	Изоляция может стираться со временем. Могут повреждаться грызунами. Должен поддерживаться на регулярной основе.
IV	Степень защиты :
	IP-54 для втычного типа, IP55, 65 для фидера	Нет защиты как таковой
	Для установки ВНЕ ПОМЕЩЕНИЯ требуется специальная защита.	Для установки ВНЕ ПОМЕЩЕНИЯ требуется специальная защита.
В	Корпус:
	Состоит из сборных шин в защитном корпусе, включая прямые отрезки, арматуру, устройства и принадлежности.	Кабели просто изолированы несколькими слоями ПВХ.
	Высокая устойчивость к короткому замыканию и высокая огнестойкость	Низкая стойкость к короткому замыканию и низкая пожаробезопасность
VI	Завершение :
	Прямое подключение через шины	Метод заделки кабеля очень громоздкий.
	Прекращение просто и легко.	Дополнительные опоры необходимы для удержания кабелей внутри панели.
	Имеют очень компактную конструкцию и могут изгибаться под углом до 90 градусов.	Кабели, как правило, прокладываются в пучках и имеют такое поперечное сечение, что их нельзя туго согнуть.
VII	Расход времени и затрат:
	При определении размеров шин проектировщику необходимо произвести расчеты только для одного стояка, что сокращает время и затраты на проектирование.	Необходимо защитить каждый кабель в отдельности с помощью предохранителя, а при прокладке кабелей в жгутах необходимо правильно закрепить их, чтобы они могли выдерживать электродинамические силы, возникающие в случае короткого замыкания. Так что проектировщикам приходится тратить больше времени на расчеты.
VIII	Использование дополнительных предметов:
	Дополнительные опоры не требуются.	Для прокладки кабелей требуется тяжелая рабочая сила
	Дополнительные отверстия/вырезы не требуются.	Отверстия в фланш-панели для крепления кабельных вводов
	Кабельный лоток не требуется, поддерживается на потолке/стене.	Кабельный лоток или рытье траншеи требуется для прокладки кабеля
	Никаких специальных инструментов не требуется.	Для опрессовки кабельных наконечников требуется специальный инструмент
	Распределительное устройство с проверенной конструкцией, пределы из каталога производителя	Ограничения зависят от способа прокладки и натяжения кабеля. Необходимо определить/рассчитать коэффициент снижения
IX	Без галогенов:
	В основном не содержит галогенов.	из ПВХ содержат галогены. Безгалогенные кабели очень дороги.
Х	Повреждение грызунами:
	Шинопроводные системы не могут быть повреждены различными грызунами, чему препятствует стальной кожух.	Кабели могут быть повреждены различными грызунами.

Предыдущая статьяCSPL 2016: Битва Титанов

Следующая статьяШинопроводы: сегрегированные и не сегрегированные

Шинопроводы SIVACON 8PS | Системы

Интеллектуальное распределение электроэнергии вплоть до потребителя

В эпоху цифровых технологий системы шинопроводов SIVACON 8PS позволяют вам полагаться на превосходную альтернативу кабелю, которая является экономичной, эффективной, гибкой и безопасной.

Портфолио SIVACON 8PS

Портфолио SIVACON 8PS – семь шинопроводов для вашего энергоснабжения.

Сложные системы шинопроводов и компоненты для всех основных и вспомогательных задач: с SIVACON 8PS вы можете положиться на привлекательную альтернативу традиционным кабельным системам. Получите выгоду от экономичной работы с высокой адаптивностью режима работы, а также записи и передачи данных об энергопотреблении в системы более высокого уровня или облачные решения IoT.

система БД01

• Для применений
  от 40 до 160 А
• Надежный и безопасный источник питания
  для небольших потребителей

Информация о продукте

система БД2

• Для применений
  от 160 А до 1250 А
• Универсальная шина для
  различных применений

Информация о продукте

система ЛИ

• Для применений
  от 800 А до 6300 А
• Глобальная сильноточная шина
  в многослойной конструкции

Информация о продукте

LR система

• Для применений
  от 400 А до 6300 А
• Полностью герметизированная шина для высокой степени защиты в суровых условиях

Информация о продукте

система LD

• Для применений
  от 1100 до 5000 А
• Наша классика: проверенная сильноточная система с воздушной изоляцией

Информация о продукте

Система ЛДМ и ЛДМ-П

• Для применений
  от 800 А до 8200 А
• Специальная шина с воздушной изоляцией

Информация о продукте

Система LData

• Для применений
  от 1000 до 2500 А
• Стойка в исполнении
  с воздушной изоляцией для центров обработки данных

Информация о продукте

Умные инструменты

На пути к цифровизации вашей системы электроснабжения с системами шинопроводов SIVACON 8PS: программные инструменты SIMARIS эффективно поддерживают ваши процессы проектирования, позволяя создавать трехмерные схемы шинопроводов для систем шинопроводов BD01, BD2, LD, LI и LR. Имея доступ к данным BIM, вы можете создать цифровой двойник шинопровода. Приложение BusbarCheck проведет вас через процесс установки. Узнайте больше из руководства по планированию.

СИМАРИС Люкс

От размеров сети до геометрической конфигурации

• Информация о продукте

Эскиз СИМАРИСА

Инструмент проектирования, который можно использовать для создания трехмерных схем маршрутизации

• Информация о продукте

НОВЫЙ! Программное обеспечение SIMARIS для проектирования сборных шин

Для проектирования систем шинопроводов в соответствии с BIM

• Информация о продукте

Приложение BusbarCheck

Мобильная опора для монтажа шин

• BusbarCheck – магазин приложений

• BusbarCheck – Play Маркет

BIM-Датен

Простое создание цифрового двойника здания с помощью Building Information Modeling

• Библиотека SIEMENS BIM для электрического планирования

Тексты тендерных спецификаций

Поддержка вашего проекта

• Тексты тендерных спецификаций

Руководство по проектированию SIVACON 8PS

Справочник по вашим шинопроводам

• Руководство по планированию

Поддерживать

Ваши местные контакты

• База контактов

технология Powerline

SIVACON 8PS с технологией Powerline предлагает правильное решение для передачи ваших энергетических данных, обеспечивая высокий уровень доступности вашего производственного объекта или инфраструктуры на всем пути до потребителя. Повышенная прозрачность, основанная на данных об эксплуатации и энергопотреблении, позволяет выявлять тенденции, избегать простоев и надежно оценивать оставшийся срок службы вашей системы. У вас также есть доступ к данным, необходимым для многих других функций оценки.

Энергетические данные и питание по принципу «подключи и работай» — SIVACON 8PS с технологией Powerline

Энергия и данные идут по одному пути:

• Экономия места и простота установки благодаря принципу «подключи и работай»
• Экономичная и безопасная передача энергии и данных
• Оптимизированное обслуживание
• Перспективное решение благодаря возможности интеграции с облачными решениями (IoT)

Шина против кабеля

Экономичнее, быстрее, гибче — с системами шинопроводов SIVACON 8PS вы экономите средства, занимаете меньше места и можете быстрее сдавать системы «под ключ». С технической точки зрения системы шинопроводов во много раз лучше кабелей.

Воспользуйтесь множеством преимуществ с SIVACON 8PS.

• Гибкий
• Экономия места
• Сейф
• Энергосберегающий
• Простой
• Четко расположен

Системы шинопроводов позволяют снизить капитальные затраты и улучшить характеристики.

Для 15 этажей и выше ваши общие инвестиции будут ниже при использовании систем шинопроводов.

Приложения

Для офисных зданий, выставочных площадок, центров обработки данных, мастерских, больниц, ветряных турбин, для пищевой промышленности, нефтегазовой, автомобильной, химической промышленности или производства: системы шинопроводов SIVACON 8PS используются везде, где есть надежный и безопасный , и необходима экономичная система распределения электроэнергии.

СИВАКОН 8ПС

SIVACON 8PS на практике

VR-ПРИЛОЖЕНИЕ ЦОД

Вы когда-нибудь видели сборные блоки Siemens для центров обработки данных? Щелкните здесь и изучите центр обработки данных с установленными продуктами и решениями Siemens для распределения электроэнергии.

VR-ПРИЛОЖЕНИЕ ЦОД

Энергия для крупнейшего в Австрии кампуса центра обработки данных

SIVACON 8PS – надежный партнер на вашей стороне. В своем кампусе центра обработки данных в Вене Interxion полагается на проверенное партнерство с Siemens для оптимальной защиты своего электроснабжения.

Учить больше

Зеленый свет для устойчивой мобильности

Оснащение автобусного парка Регенсбурга зарядно-распределительной техникой Siemens позволит заряжать 23 новых электробуса для общественного транспорта мощностью 150 кВт каждый.

пресс-релиз

Технологии Siemens обеспечивают устойчивость и безопасность комплекса The Circle в аэропорту Цюриха

Компания «Сименс» также спроектировала, спроектировала и установила комплексное решение для надежного электроснабжения.
