Электротехнические шины

В данной статье будут рассмотрены основные виды и типы электротехнических шин и регламентирующих их производство документов.

Электротехническая шина – это проводник с низким сопротивлением (активным и реактивным), к которому могут подсоединяться отдельные электрические цепи (в низковольтных установках и сетях) или высоковольтные устройства (электрические подстанции, высоковольтные РУ и т.д.). Использование шин обеспечивает экономию площади установки, материало- и трудозатрат.

В качестве основного материала для изготовления электротехнических шин как правило используют алюминий и медь.

Производство шин регламентируется рядом ГОСТов и технических условий:

ГОСТ 15176-89 Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия. В ГОСТе регламентируются параметры, в соответствии с которыми должны изготовляться алюминиевые шины – толщина, ширина, длина, площадь поперечного сечения, диаметр окружности и соответствующая им масса на 1 метр для готовых шин. Указываются допустимые предельные отклонения от указанных величин, марки алюминия, требования к качеству, внешнему виду, механическим и электрическим параметрам. Приводятся правила маркировки, упаковки и приема шин данного типа.

ГОСТ 434-78 Проволока прямоугольного сечения и шины медные для электрических целей. Технические условия. В стандарте указаны номинальные размеры и расчетные сечения медных шин, марки меди, удельное электрическое сопротивление и предельные отклонения размеров. Приводятся допустимые длины шин и массы бухт, а также возможные отклонения от данных величин. Предъявляются требования к материалу изготовления шин, внешнему виду готовых изделий (допустимые дефекты, цвета). Изложены правила упаковки, транспортировки и хранения, приемки и испытаний.

ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования. Приведена классификация контактных соединений по таким параметрам как: область применения, климатическое исполнение и категории размещения электротехнических устройств, конструктивное исполнение. Указаны требования к конструкции, электрическим и механическим параметрам, надежности и безопасности в зависимости от классификации. Даны ссылки на ряд сопутствующих ГОСТов.

ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия. Приведена классификация профилей данного типа (по типу, по состоянию материала и типу прочности). Даны ссылки на ГОСТы с номинальными размерами, указаны величины предельных отклонений. Описаны технические требования к маркам алюминиевых сплавов для изготовления профилей, к механическим свойствам, допустимым дефектам, качеству поверхности и внешнему виду готовых изделий. Описаны условия транспортировки и хранения, правила приемки, методы испытаний.

ТУ 1-5-009-80 Шины электротехнические из алюминиевых сплавов.

ТУ 16.705.002-77. Шины алюминиевые прямоугольные. Описаны технические условия для изготовления алюминиевых шин прямоугольным сечением. Указаны номинальные и допустимые размеры, марки сплавов, электрические характеристики.

Согласно классификации, существует несколько типов шин.

Сборная шина – это шина, к которой могут подключаться распределительные шины и блоки ввода/вывода.

Силовая шина (шина электропитания) – шина, которая служит для передачи энергии внутри силовых блоков и между элементами мощных преобразовательных устройств и характеризуется высокими значениями токов и напряжений. Силовая шина может являть собой твердую неизолированную шину, твердую шину в изоляции или конструкцию из набора чередующихся проводящих и изолирующих слоёв. Твердая неизолированная медная шина поставляется производителями с изолирующими шинодержателями различных типов и изолирующими экранами, исключающими непосредственный доступ к клеммам силовых шин. Данные шины характеризуют большая допустимая плотность тока и высокое напряжение изоляции. В качестве материала шин зачастую используется медь и медные сплавы, а также алюминий. По способу крепления силовые шины могут быть вертикальные, горизонтальные, изолированные, задние/ступенчатые и универсальные (мультистандартные).

Шина заземления – главная деталь заземляющей системы электроустановок и электросетей. Её также называют главная заземляющая шина ГЗШ. С шиной заземления соединяется рабочий ноль, защитные нулевые проводники и провода внешних заземлений. Обычно ГЗШ являет собой медную пластину с перфорированными отверстиями. Хотя иногда встречаются и стальные ГЗШ.

Перфорированная медная шина заземления

Перед подключением к ГЗШ, провода заземления должны быть опрессованы наконечником для кабелей или соединительной гильзой, а затем уже подключены на болт с гайкой (например М5). Шина также комплектуется опорными изоляторами с крепежом.

Шина заземления на опорных изоляторах с проводами заземления

Шины для крепления на DIN-рейке – шины, применяемые для крепления на монтажных рейках в электрических щитах или шкафах управления. Данный тип шин зачастую производят из латуни или луженой меди, а диэлектрическое основание, которым осуществляется крепление к монтажным рейкам, из полиамида. Шинами на din-рейку являются нулевые шины, коммутирующие в щитах нулевые провода и провода заземления, или же распределительные шины. Встречаются также шины на din-рейку в корпусе. Такие шины называются распределительными шинами в блоке или распределительными блоками.

Шина нулевая в изоляторе на DIN-рейку

Распределительная шина в блоке

Распределительная шина – это шина, подключенная к сборной шине и питающая устройство вывода. Данная шина входит в состав одной секции НКУ (низковольтного устройства распределения и управления). Одним из видов распределительных шин являются соединительные или гребенчатые шины. Они предназначены для параллельного включения модульных автоматов, УЗО, дифференциальных автоматов, контакторов и т. д. Гребенчатые шины исполняются из медной пластины прямоугольного сечения и помещаются в пластиковый корпус.

Гребенчатая шина

Частным случаем распределительных шин являются ступенчатые распределительные блоки. Блоки состоят из ступенчатых изоляционных опор, с помощью которых осуществляется крепление, и как правило 4-х медных шин. На шинках находятся отверстия: резьбовые (М6) для отходящих цепей и без резьбы для питания распределительного блока. Блок может устанавливаться как горизонтально (в зоне коммутационного оборудования), так и вертикально (в кабельном канале шкафа). К лицевой части блока крепится изолирующий экран.

Ступенчатый распределительный блок

Схема горизонтальной и вертикальной установки распределительного блока

Номинальные значения параметров шин указаны в приведенных в начале статьи ГОСТах. Поэтому далее в статье будут приведены лишь ключевые характеристики различных типов шин.

Выпуск алюминиевых шин марки ШАТ регламентирует ТУ 16-705 002-77. Данные шины изготавливают прямоугольным сечением. Диапазон изменения ширина шины ШАТ – от 10 до 120 мм, толщины – от 3 до 12 мм, поперечного сечения – от 30 до 1440 мм². Величина удельного сопротивления не больше 0,0282 мкОм*м. Шины марок АД0 и АД31 (ГОСТ 11069-79 и ГОСТ 15176-89) изготавливаются прямоугольным сечением площадью от 30 до 25800 мм². Диапазон изменения толщины данных шин – от 3 мм до 110 мм, ширины – от 6 мм до 500 мм. Значение удельного сопротивления постоянному току: шины АД0 – до 0.029 мкОм*м; шины АД31 – от 0,0325 до 0,0350 мкОм*м (зависит от типа). Диапазон длительно допустимых токов (определяется сечением шины) – от 165 А до 2300 А. Для производства шин используется алюминий А5, А5Е, А6, А7, АД00, АД0 и алюминиевые сплавы АД31 и АД31Е. Для изменения свойств материала используются следующие технологии: закаливание и естественное состаривание, закаливание и искусственное состаривание, не полное закаливание и искусственное состаривание, а также горячее прессование (без термической обработки). Длина алюминиевых шин зависит от площади поперечного сечения и должна быть равной или кратной: от 3 до 6 м для шин сечением до 0.8 см²; от 3 до 8 м – для шин сечением от 0.8 до 1.5 см²; от 3 до 10 м – для шин сечением более 1.5 см². Колебания в длине – не более 20мм. Алюминиевые шины отличаются малым весом и невысокой стоимостью.

Медные шины согласно ГОСТ 434-78 выпускаются таких марок: ШММ – шина медная мягкая, ШМТ – шина медная твердая, ШМТВ – шина медная твердая из бескислородной меди. Минимальная и максимальная ширина медных шин – 16 мм и 120 мм, толщина – 4 мм и 30 мм, поперечное сечение – 159 мм² и 1498 мм². Значение удельного электрического сопротивления – не больше 0,01724 мкОм*м. Диапазон длительно допустимых токов – от 210 до 2950 А (шина 120х10) и выше при большей толщине, для гибкой медной шины – от 280 до 2330 А. Масса шин в бухте должна быть в пределах от 35 кг до 150 кг. Длина шин согласно ГОСТ – от 2 до 6 м. Твердые медные шины в сравнении с мягкими обладают меньшей проводимостью и применяются там, где требуется прочный и неподвижный шинопровод. Для изготовления мягких шин используется медь марок М1, М1М, М2. Гибкие шины более распространены, они обладают большей прочностью, долговечностью и лучшими характеристиками. Для изготовления шин из бескислородной меди используют особые медные сплавы, не имеющие в своем составе оксидов. Медные шины отличают такие преимущества в сравнении с алюминиевыми: высокая удельная проводимость (в 1,6 выше чем у алюминиевых шин), механическая прочность, теплопроводность и гибкость, коррозийная стойкость, стыковые контакты с другими шинами не окисляются. По причине высокой окисляемости на открытом воздухе и хрупкости, применение алюминиевых шин имеет ряд ограничений. Они не используются в машинах и механизмах с подвижными частями или вибрирующим корпусом. Поэтому в случаях, когда к токоведущим частям предъявляются повышенные требования, применяются медные шины.

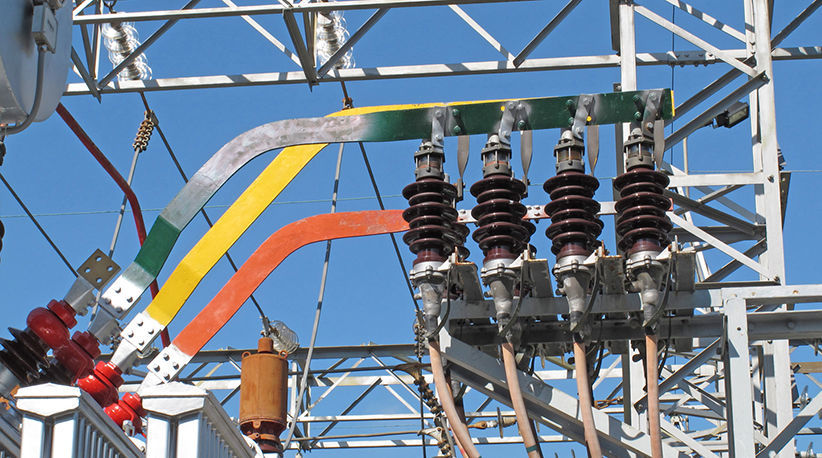

Шины являют собой токоведущие части электрических установок, соединяя между собой оборудование различного типа: генераторы, трансформаторы, синхронные компенсаторы, выключатели, разъединители, контакторы и т.д. Током нагрузки определяется сечение шин, также учитывается устойчивость к току к.з.

Шинный мост из жестких неизолированных шин применяется: на выводах генераторов, на входах главных распределительных устройств, в соединениях трансформатора с РУ и КРУ на 6 – 10 кВ, ГРУ и трансформатора связи.

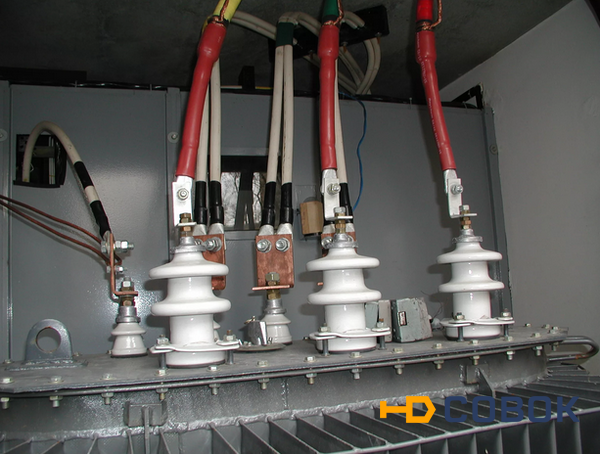

Шинный мост от силового трансформатора

Соединения из жестких неизолированных шин прямоугольным или коробчатым сечением выполняются в закрытых РУ 6 – 10 кВ (в том числе сборные шины), в качестве соединений между ГРУ и трансформатором собственных нужд, между шкафами распределительных щитов. Шины коробчатого сечения рекомендуют использовать при больших токах, они обеспечивают меньшие потери и лучшее охлаждение. Крепление жестких шин осуществляется с помощью опорных изоляторов. Гибкие шины применяются в РУ на 35 кВ и выше, в соединениях блочных трансформаторов с ОРУ.

ГРЩ с медной ошиновкой

Во всех типах соединений в низковольтных установках и сетях промышленного назначения для передачи, распределения электроэнергии и подключения управляющих устройств используются медные изолированные шины (как жесткие, так и гибкие). Конструктивно данные шины являют собой одну или несколько медных тонких пластин иногда луженых с концов, покрытых изолирующей оболочкой как правило из ПВХ или другого диэлектрика с высоким сопротивлением. Данные шины являются альтернативой как кабелям, так и жесткой ошиновке и могут служить соединением между: главной силовой машиной и распределительным оборудованием (контакторами, прерывателями цепи, переключателями и т.д.), выводом трансформатора и шинопроводом, шинопроводом и электрическим шкафом.

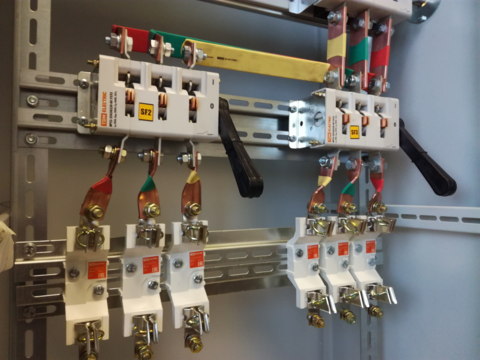

Коммутация гибкой изолированной шиной отходящих автоматов

Применение изолированных шин позволяет экономить место, так как шины можно располагать гораздо ближе друг к другу, чем в случае неизолированной ошиновки. Преимущества изолированных шин – устойчивость к коррозии и простота монтажа. Крепежные отверстия контактных площадок делаются пробивкой непосредственно в материале контакта, что лишает потребности в кабельных наконечниках и устраняет проблемы плохого присоединения контактов. Большим спросом пользуются именно гибкие изолированные медные шины. Их главное преимущество в сравнении с жесткими – более легкий монтаж, так как нет необходимости в специнструментах и резке шины, если нужен поворот в плоскости. Гибкая шина легко меняет форму в зависимости от потребностей монтажа. Однако ряд производителей выпускают твердые изолированные шины, в том числе и по запросу. Крепление изолированных шин осуществляется с использованием болта и контактных шайб. Затягивать необходимо ключом, имеющим ограничения по моменту затяжки. Крепеж не должен быть в смазке.

Крепление медной изолированной шины

Еще одной разновидностью гибких шин являются медные плетённые шины. Такая шина сплетена из медных полос и является очень гибкой. Она используется в местах, подверженных сверхсильной вибрации, таких например, как трансформаторные шинные мосты. Данные шины также применяются для подключения различного оборудования к шинопроводам и линиям шин. Контактные площадки плетённых шин бывают как со сверлением, так и без. Выпускаются также плетённые шины, изготовленные особым методом – диффузионной сварки под давлением. Тонкослойные материалы свариваются путем пропускания через них постоянного тока под давлением. Такие шины также называют пластинчатые шинные компенсаторы или гибкие пластинчатые шины. Они имеют большую токопроводимость и меньшее тепловыделение.

Шинные компенсаторы

Их применяют там, где необходимы компенсация теплового расширения, вибро- или сейсмоустойчивость, а также где происходит регулярный изгиб в одной оси. Например это могут быть: гибкие токопроводы для сварочных аппаратов, автоматических выключателей, шины питания для индукционных печей и печей сопротивления и т.д.

Жесткая медная шина более всего подходит для замены кабеля, используется в распределительных устройствах, а также для изготовления шинных сборок и шинопроводов. Производителями выпускаются как перфорированные так и гладкие шины различных размеров, в соответствии с ГОСТ. Производителями шин в настоящее время выпускается множество зажимов, соединителей и шинодержателей, облегчающих монтаж и обеспечивающих надёжный контакт. Зажимы предназначены для соединения жестких и гибких шин различного типа, биметаллические пластины – для алюминиевых и медных шин.

Шинодержатели выпускаются плоские, регулируемые плоские, компактные и усиленные, ступенчатые, а также универсальные.

Универсальный шинодержатель

Производителями предлагается широкий выбор изоляторов: опорные, проходные, изоляторы типа «лесенка». Все они используются для фиксации шин внутри шкафов и корпусов. Изоляторы одной стороной крепятся с помощью болтов к монтажному корпусу, с другой к ним крепится шина.

Шинный изолятор типа «лесенка»

Производителей меди и алюминия на рынке РФ можно пересчитать «по пальцам», точнее объединяющих их холдинги. Брендов электротехнических шин огромное количество, одних только марок мы насчитали более сотни (по всем типам шин) в виду этого нами принято решение развить эту тему и создать отдельный сайт полностью посвященный электротехническим шинам.

В этой связи приглашаем всех участников рынка электротехнических шин разместить информацию о своих продуктах на новом сайте.

Шинопровод.РУ

30.11.2016

Допустимый Ток для Медных Шин

Расчет сечения медной шины по длительно допустимым токам нужно проводить в соответствии с главой 1.3 «Правил устройства электроустановок» выпущенных Министерством Энергетики СССР в 1987 году. То есть те самые ПУЭ 1.3.24, знакомые всем электрикам «
При выборе шин больших сечений необходимо выбирать наиболее экономичные по условиям пропускной способности конструктивные решения, обеспечивающие наименьшие добавочные потери от поверхностного эффекта и эффекта близости и наилучшие условия охлаждения (уменьшение количества полос в пакете, рациональная конструкция пакета, применение профильных шин и т. п.).». На основании их выбираются допустимые длительные токи для неизолированных проводов и шин. Кроме того, часто в среде электротехники можно услышать, что это пропускная способность по току медной полосы. Предельно допустимые длительные токи для медных шин прямоугольного сечения ПУЭ 1.3.31 для постоянного и переменного тока при подключении 1 полосы на фазу собраны в нижеследующей таблице токов медных шин:

Купить электротехнические медные и алюминиевые шины можно в нашей компании со склада и под заказ:

• Купить медную шину М1т
• Купить медную гибкую изолированную шину
• Купить алюминиевую шину Ад31

Расчет теоретического веса электротехнических шин:

• Калькулятор веса медной электротехнической шины
• Калькулятор веса алюминиевой электротехнической шины

Что такое шинопровод и другие часто задаваемые вопросы

Шинопроводы — это невероятные элементы технологии, которые значительно упрощают, удешевляют и делают сложное распределение электроэнергии более гибким. В этой статье рассматривается принцип работы сборных шин и распространенные вопросы, которые люди задают при выборе электрического решения.

• Что такое шина?
• Где используются шины?
• Почему медные шины?
• Почему U-образные шины?
• Какова стоимость владения?
• Способствуют ли шины повышению энергоэффективности?
• Доступен ли мониторинг питания?

Что такое шина?

Шинопроводы, также известные как системы шинопроводов, распределяют электроэнергию с большей легкостью и гибкостью, чем некоторые другие более постоянные формы установки и распределения. Иногда их называют шиной или шиной , они часто представляют собой металлические полоски из меди, латуни или алюминия, которые одновременно заземляют и проводят электричество.

Различные материалы покрытия имеют разные пределы проводимости и разные сроки службы продукта. Шины также могут иметь множество форм и размеров, которые влияют на допустимую нагрузку продукта. Слово «емкость» относится к максимальному количеству электрического тока, которое проводник может нести, прежде чем он выдержит критический уровень износа.

Шины могут быть либо полностью закрытыми, либо с открытым каналом с непрерывным доступом. Полностью закрытые шины обеспечивают аналогичные преимущества, заключающиеся в сокращении времени установки и повышении производительности при поддержке более высоких токов.

Другие причины, по которым шины популярны:

Снижение затрат на оборудование , поскольку меньшее количество строительных работ означает, что установка дешевле, а для специалистов-электриков нет дорогостоящих изменений и дополнительных затрат на оплату труда.

Более быстрая установка , поскольку строительные проекты запускаются и выполняются быстрее, а также возможность легко и быстро добавлять, отключать или перемещать питание без простоев.

Гибкость на будущее  потому что некоторые сменные блоки можно отсоединять и снова подключать без обесточивания, они не требуют регулярного обслуживания и быстрее и дешевле расширяются или переделываются.

Экологически безопасный , потому что для шин часто требуется меньше материалов для установки, а вставные розетки можно использовать повторно и перемещать.

Недавние достижения в области структурной целостности шинных систем доказали, что изменение формы медных шин значительно повышает эффективность, открывая большую площадь медной поверхности и увеличивая сбалансированный электрический поток при снижении его пропускной способности.

Где используются шины?

Системы сборных шин используются для безопасной реализации трехфазных систем распределения электроэнергии, часто в больших помещениях. Шины находятся в

• Фабрики
• Центры обработки данных
• Торговые помещения
• Лаборатории
• Больницы
• Университеты
• Технологические настройки

На этом изображении показано, как выглядит шина в производственных условиях, где важно гибкое распределение энергии. Рабочие станции и оборудование перемещаются, и источник электроэнергии должен быть достаточно гибким, чтобы следовать за ними.

Размеры шин сильно различаются, и их размер зависит от области применения. Обычные размеры коммерческих и промышленных шин:

40, 50, 60, 100/160, 225, 250, 400, 600/630, 800, 1000 и 1200/1250 ампер

Они также могут использоваться в качестве корпуса для расширяемого шинного освещения, работающего от одного источника питания. поставлять.

Для применений, в которых требуется более высокая мощность, системы шинопроводов высокой мощности могут обеспечить до 6300 ампер. Обычные силовые шины большой мощности включают:

630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000 и 6300 ампер

Что такое медная шина?

Медь является распространенным проводящим металлом, используемым в сборных шинах и во многих электроустановках по всему миру. Медь выбрана из-за ее устойчивости к более высоким температурам, что обеспечивает дополнительную безопасность в случае короткого замыкания.

Другими преимуществами использования меди являются:

• Высокая проводимость
• Сопротивление повреждениям
• Более высокая производительность в зажимных соединениях
• Нижний коэффициент линейного расширения
• Долгий срок службы
• Высокая степень извлечения
• Более высокий модуль упругости
• Поверхность меди естественным образом окисляется, образуя тонкий твердый слой на поверхности, который остается проводящим. Открытые алюминиевые поверхности также образуют оксидную пленку. Однако эта пленка не является проводящей и приводит к проблемам с долговременной надежностью соединений.

Чтобы ознакомиться с (чрезвычайно) всесторонним техническим анализом применения и уровней проводимости медных шин, посетите это исследование, проведенное ассоциацией Copper Alliance.

Почему U-образные шины популярны?

U-образные системы сборных шин обеспечивают непрерывное и надежное подключение к источнику питания, максимально увеличивая потенциальные точки ответвлений. U-образная форма обеспечивает равномерное распределение веса; смягчение любых искажений, вызванных чрезмерной силой.

Эта система позволяет выполнять простые операции по расширению, реконфигурации или перемещению, а ее форма оказывает постоянное давление на каждое соединение, создавая прочное соединение и устраняя необходимость в регулярном техническом обслуживании.

На приведенной выше диаграмме (N) используется для обозначения нейтрали, а (G) используется для обозначения заземления. L1, L2 и L3 отражают фазы A, фазы B и фазы C соответственно.

Какова стоимость владения?

Стоимость владения после установки часто бывает низкой, поскольку воздушные системы устраняют необходимость строительных и электрических работ. Когда требуется новое подключение к источнику питания, дополнительный подключаемый модуль можно вставить в любом месте существующего слота открытого доступа. На этой диаграмме показано, как Starline Busway устанавливается с учетом возможности расширения.

Съемные блоки можно настроить в соответствии с вашими потребностями, что позволяет реализовать конкретные проекты расширения и простое перемещение. Перемещение автобусного пути настолько просто, что его могут выполнить штатные сотрудники, а не электрики. Стандартные корпоративные электрические системы часто обходятся дороже, чем стоимость первоначального внедрения.

Способствуют ли шины повышению энергоэффективности?

Шины могут использоваться для передачи любого вида электрического тока из сети любого типа.

Исследование, проведенное McKinsey & Co. в 2009 году, показало, что дома и предприятия в совокупности платят 130 миллиардов долларов в год за энергию, питающую резервные устройства. Интеграция возобновляемых источников энергии может быть затруднена при использовании подземной электропроводки. Воздушные или надземные электрические системы гораздо легче реструктурировать и реконфигурировать для достижения оптимальной эффективности.

Доступен ли мониторинг питания?

Аналитики продолжают считать энергоэффективность главной заботой промышленных организаций и корпоративных групп. Однако правда в том, что вы просто не можете что-то улучшить, особенно энергоэффективность, если не измеряете ее.

Согласно Energy Star, проекты энергоэффективности часто окупаются за счет экономии энергии, но если вы не знаете, сколько энергии вы используете и сколько она стоит, очень сложно обосновать новые технологии и лучшие практики. или оценить экономию этих новых методов. Без базового плана и последующих измерений невозможно определить, где оптимизировать, оценить результаты оптимизации или продемонстрировать улучшения руководству, государственным учреждениям или клиентам.

Вы также должны уметь определять пики и спады энергопотребления и определять, как они связаны с операциями или ключевыми внутренними и внешними событиями, такими как маркетинговые кампании, учетные циклы или изменение погодных условий, чтобы иметь возможность адекватно планировать эти события. .

Измеряя энергопотребление, вы можете:

• Определить текущие затраты на электроэнергию и установить базовый уровень
• Определите потенциальную экономию средств и поставьте цели
• Реализация проектов повышения эффективности
• Непрерывно измеряйте, чтобы определить успех

Некоторые шины обеспечивают контроль мощности. Одним из решений является монитор критической мощности Starline (CPM). Это решение для мониторинга можно использовать как автономную систему, установленную на электрических панелях, или также можно включить в концевые вводы шинопровода и ответвления для измерения количества потребляемой мощности.

• Модульная возможность подключения к сети переменного размера и спецификации (уровни напряжения и силы тока).
• Модульная возможность подключения к ответвленным цепям.
• Конфигурации емкости 60–1200 А.
• Возможность контролировать одну фазу, две фазы, три фазы и три фазы с нейтралью.
• Возможность измерения мощности, коэффициента мощности, частоты, вольт-ампер, ватт-часов, вольт (каждой фазы), тока (каждой фазы), тока (нейтрали), реактивной мощности и температуры. Рассчитывает минимальные и максимальные значения мощности, напряжения и силы тока.
• Возможность установки минимального и максимального уровней срабатывания сигнализации для тока в амперах для каждой фазы.
• Возможность интеграции с системами управления зданием (BMS) с возможностью передачи данных по каналу RS-485, проводному каналу Ethernet 10/100 или по беспроводной ячеистой сети.
• Встраивается на заводе в блоки питания и подключаемые модули Starline, обеспечивая чистую и бесшовную интеграцию мониторинга с распределением электроэнергии.
• Дополнительный дисплей с сенсорным интерфейсом.
• <1% Точность

Решения по мониторингу, используемые в шинных системах, предоставляют непрерывные данные от краткого обзора до уровня отдельных розеток. Доступ к данным об энергопотреблении можно получить локально или удаленно, что позволяет принимать целенаправленные решения по энергоэффективности.

Мониторинг мощности помогает определить дисбаланс нагрузки до того, как он повлияет на производительность вашего оборудования. Непрерывный мониторинг позволяет отслеживать изменения, связанные с появлением нового оборудования, и устранять потенциальные проблемы до того, как произойдет простой. Информация об энергопотреблении позволяет вашей компании масштабироваться с высокой точностью.

Воспользуйтесь этой ссылкой, чтобы найти технические описания, руководства по продуктам и технические обзоры, чтобы продолжить свое обучение шинопроводам.

Шины, соединители шин заземления, электрические шины

Показать только в наличии

Там, где необходимо распределение электроэнергии, вы найдете шины. Ищете ли вы алюминиевые, медные или изолированные шины, вы найдете их все и даже больше в Allied Electronics & Automation, входящей в RS Group, в наличии и готовые к отправке сегодня.

Независимо от того, насколько велика или мала работа, необходимо убедиться, что у вас есть подходящее оборудование и детали. Эти великолепные инженерные решения значительно упрощают, удешевляют и делают сложное распределение электроэнергии более гибким.

Что такое шины?

Шины распределяют электроэнергию с большей гибкостью и легкостью, чем многие другие более постоянные формы установки и распределения. Часто это металлические полоски из меди, латуни или алюминия, которые заземляют и проводят электричество.

Материал, которым покрыта ваша электрическая шина, будет определять пределы проводимости и колебания срока службы изделия. Они могут быть разных форм и размеров, и все они влияют на мощность.

Сила тока – это максимальное количество электрического тока, которое может нести проводник, прежде чем оно начнет ухудшаться до критического уровня.

Шины также невероятно популярны в электротехнике, поскольку для их установки не требуется специалист-электрик, а это означает снижение затрат на установку. Кроме того, их гораздо быстрее устанавливать, и они позволяют легко добавлять, отключать или перемещать питание без простоев.

Поскольку все больше и больше компаний ищут лучшие и более устойчивые способы работы, электрическая шина является отличным экологически безопасным решением. Это связано с тем, что они, как правило, требуют меньшего количества монтажных материалов.

Для чего используется электрическая шина?

Шины используются для передачи больших токов и для распределения питания на автоматические выключатели. Независимо от того, покупаете ли вы неизолированные или полностью изолированные шины, они часто защищены отдельным корпусом.

Эти системы используются для безопасного внедрения систем распределения электроэнергии, часто в крупных средах, таких как фабрики, центры обработки данных, предприятия розничной торговли, лаборатории, больницы, коллажи и другие технологические объекты.

9Шинопроводы 0002 также используются в производственных условиях, где из-за большого количества оборудования важно гибкое распределение электроэнергии. Поскольку рабочие станции и части машин движутся, источник электроэнергии должен быть достаточно гибким, чтобы следовать за ним, поэтому шины так популярны.

Каковы некоторые из распространенных размеров электрических шин?

Шины бывают разных размеров, и выбор размера зависит от области применения. Наиболее распространенные из них, которые вы найдете в продаже для коммерческого использования:

• 40 AMPS
• 50 AMPS
• 60 AMPS
• 100 AMP
• 225 AMP
• 250 AMPS
• 400 AMP
• 800 AMP
• 1200 AMPS

9000 AMPS

.

Поскольку предприятия стремятся стать более энергоэффективными, важно задать этот важный вопрос, прежде чем устанавливать их на месте. Независимо от того, выберете ли вы для своего приложения систему медных шин или алюминиевые шины, их можно использовать для передачи любого вида электрического тока из сети любого типа.

Исследование, проведенное McKinsey в 2019 году, показало, что дома и предприятия в совокупности платят 130 миллиардов долларов в год за потраченную впустую энергию, которая питает резервные устройства, а также за тепло, которое нагревает воздух по другую сторону трещин в их стенах.

Интеграция возобновляемых источников энергии может быть сложной задачей при использовании подземной проводки, в то время как воздушные и наземные электрические системы гораздо проще реструктурировать и реконфигурировать для достижения оптимальной эффективности.

Благодаря деталям электрических шин и заземляющим перемычкам от Allied Electronics & Automation, входящей в состав RS Group, ваше оборудование будет работать в направлении более энергоэффективного будущего.

Почему именно Allied Electronics & Automation, часть RS Group, производит сборные шины?

Если вам нужны шины и заземляющие перемычки для строительной площадки, больницы или университетского городка, Allied Electronics & Automation, часть RS Group, предоставит вам все компоненты, необходимые для выполнения работы.

Вы найдете детали от ведущих производителей, таких как Hoffman, Molex Incorporated, Panduit, TE Connectivity и других. Если вы не уверены в том, какие именно детали вам нужны, вы можете уточнить свой поиск, используя наши дополнительные фильтры. И, если вы точно знаете, что ищете, вы можете ввести номер детали или продукта в строку поиска.

Если вы все еще не можете найти то, что вам нужно, свяжитесь с нашей дружной командой, которая будет более чем рада предложить вам совет и поддержку. Вы также можете посетить наш центр экспертных материалов, в котором есть ответы на ряд вопросов, а также дополнительная информация о шинах и других продуктах для заземления.
