Шкаф защиты генератора: Шкафы защиты синхронного генератора от ООО «Релематика»

Шкафы защиты станционного оборудования ШЭ111Х

	ШЭ1110	ШЭ1110М	ШЭ1111	ШЭ1113, ШЭ1113М
Защита генератора	(малой мощности)
Защита блока генератор-трансформатор
Защита блока генератор-трансформатор-трансформатор СН
Защиты трансформатора блока
Защиты трансформатора СН
Автоматика управления выключателем
Автоматическая синхронизация
Защита системы возбуждения
Количество защит, шт. , не более	16	32	48	32
Количество комплектов в шкафу	2	1	1	2
Количество входных цепей тока и напряжения, шт., не более	18	22	50 (55*)	22
Количество блоков испытательных, шт., не более	5 (6*)	10 (12*)	14 (20*)	7
Количество выходных реле, шт., не более	30	46	72	30
Количество независимых выходных контактов, шт., не более	30	46	72	30
Светодиодная сигнализация, шт. , не более	144	144	144	144
Количество клемм (на комплект) слева (входные цепи), шт., не более	70	150	180	90
Количество клемм (на комплект) справа (выходные цепи), шт., не более	70	150	180	90
Количество выходных реле, шт., не более	100 (200)	100 (200)	100 (200)	100 (200)
Габаритные размеры каркаса шкафа (Ш×Г×В), мм	608×660×2000	608×660×2000	808×660×2000	808×660×2000
Масса шкафа, кг, не более	200	170	220	250

* — по специальному заказу

Шкаф защиты генератора ШЭ-ГС — Шкаф защиты генераторов — Шкафы защиты

Шкаф защиты генератора изготавливается  по пожеланию заказчика на основе терминалов «Сириус-3-ГС» фирмы «Радиус Автоматика», REG670  фирмы АББ, БЭМП фирмы «ЧЭАЗ» и Siprotec 4 фирмы Сименс. И могут иметь следующие интерфейсы связи с верхним уровнем: MODBUS-RTU, MODBUS – TCP,  ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005, ГОСТ Р МЭК 60870-5-104-2004,  МЭК 61850 (MMS, GOOSE). Комплектно с шкафами защиты возможно поставка ноутбука, преобразователя USB в RS232/422/485. Шкафы защиты имеют сертификат соответствия  №ЕАЭС RU C-RU.АЯ96.В.00035/19.

Основные выполняемые функции шкафа защиты:

• продольная дифференциальная защита;
• поперечная дифференциальная защита;
• защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками;
• защита от двойных замыканий на землю;
• МТЗ с пуском по напряжению;
• защита от симметричных перегрузок;
• МТЗ с коррекцией по напряжению;
• защита от асинхронного режима с потерей возбуждения;
• защита от асинхронного режима без потери возбуждения;
• защита от перегрузки токами обратной последовательности;
• защита минимального полного сопротивления;
• дистанционная защита;
• логическая защита шин;
• тепловая защита;
• защита максимального напряжения;
• защита минимального напряжения;
• защита генератора от снижения частоты;
• защита от повышения частоты;
• защита от обратной мощности;
• операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
• исполнение внешних сигналов аварийного отключения;
• блокировка при неисправностях в цепях напряжени;
• два набора уставок;
• наличие дополнительных реле с функцией, программируемой пользователем.

Описание

Шкаф защиты изготавливаются на основе металлоконструкции двухстороннего обслуживания собственного производства. В шкафах используются комплектующие ведущих мировых производителей: Weidmuller, Wago, Phoenix Сontact, Siemens, ABB, Finder, Apator.
Шкафы защиты могут изготавливаться как внутренней установки так и наружной с использованием систем контроля микроклиматом внутри шкафа. Монтаж внутри шкафа защиты выполнен с использованием качественной проводниковой продукции, номинальное сечение проводов не менее 2,5 мм2 для токовых измерительных  цепей и не менее 0,75 мм2  для остальных цепей. Шкаф защиты в зависимости от исполнения могут быть со стекленной передней дверью. В шкафу защиты выполнен подвод внешних кабелей через уплотненные кабельные вводы снизу. Цоколь шкафа защиты в стандартном исполнение составляет 100 мм, но по пожеланию заказчика возможна установка и цоколя 200 мм. Экранирование кабелей выполнено с использование специальных разъемов, подключенных  к медным шинам заземления. Входные кабели крепятся к боковым перфорированным поперечинам.

Системы защиты генераторов | Статья о внутренних неисправностях, автоматических выключателях и отказах возбуждения

Инвентарные категории

• Подержанные генераторы
• Новые генераторы
• Дизельные генераторы
• Генераторы природного газа
• Переключатели передачи
• Концы генератора
• Портативные генераторы
• Корпуса генераторов
• Жилые генераторы

Поиск генератора

ManufacturerAscoAtlas CopcoBaldorCaterpillarCumminsDetroitDoosanElliott MagnatekGeneracHipower HTWIngersoll RandKatolightKohlerKubotaLynxMagnetekMagnumMesa SolutionsMitsubishiMTUMultiquipOlympianOnanPerkinsPolar PowerPowerProPramacRusselectricSDMOShindaiwaSpectrumSTEYRSWPSynergyThomson TechnologyVolvoWackerWinpowerZenith

Мощность10-99кВт100-249кВт250-499кВт500-999кВт1000-1999кВт2000-4000кВт

ТопливоДизельЖидкий пропанПриродный газПропан

Мы покупаем бывшие в употреблении и излишки генераторов!

Получите $$$ за бывшее в употреблении электроэнергетическое оборудование

Получить информацию здесь

Ведущие производители

• Гусеница
• Камминс
• Джон Дир
• МТУ
• Колер
• Женерак
• СРП

Статьи и информация

• Зачем использовать дизель?
• Новый против бывшего в употреблении
• Размер генератора
• Типы и использование
• Советы по покупке б/у
• Словарь терминов
• Калькуляторы мощности
• Электрические формулы
• Потребление топлива
• Таблица силы тока

Искать:

Защита генератора

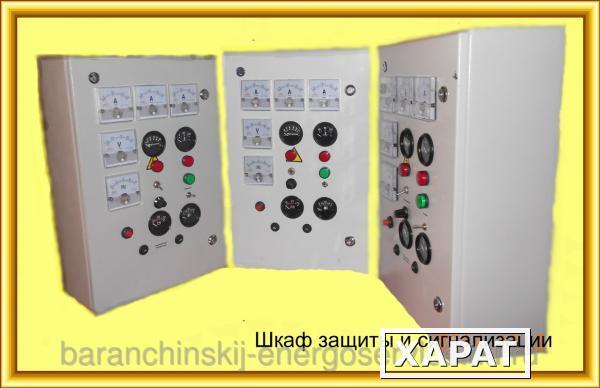

При разработке систем управления генератором компоненты защиты генератора часто включаются в один и тот же шкаф для малых и средних объектов. Устройства защиты генератора и проводка отделены от устройств и проводки цепи управления. Тем не менее, они могут взаимодействовать с системой управления для отключения генератора и функций сигнализации/мониторинга.

Защиту генератора можно разделить на следующие категории:

• Внутренние неисправности — Замыкание фазы и/или заземления в статоре и/или обмотке возбуждения (ротор).
• Ненормальные рабочие условия — такие проблемы, как: потеря поля, перегрузка, перенапряжение, пониженная/повышенная частота, потеря синхронизации и т. д.

Генератор защищен от внутренних повреждений ротора и статора методами заземления. Существуют различные методы заземления генератора. Методы заземления пропорциональны размеру и сложности объекта (более крупные и сложные конструкции требуют более сложной схемы заземления). Если генератор не имеет надлежащего заземления, ротор и/или статор могут быть повреждены без возможности ремонта во время замыкания на землю.

Защита вашего генератора от ненормальных условий работы определяется системой. Система аварийного питания, которая подает питание только на освещение и аварийные цепи, не нуждается в защите синхронизации. В этой статье представлена ​​информация о возбуждении поля, частоте, обратной мощности, перегорании полюсов выключателя и потерях синхронизации.

Отказы автоматических выключателей

Автоматические выключатели защищают ротор и статор генератора от отказа, вызванного компонентом(ами) на стороне нагрузки цепи. Сетевой или питающий автоматический выключатель подает напряжение на системные выключатели. Системы, требующие бесперебойного питания, могут иметь резервные или резервные возможности для быстрого обхода отказавшего автоматического выключателя. Эта функция может быть автоматической, ручной или их комбинацией в зависимости от неисправности.

Автоматические выключатели выходят из строя по двум причинам:

• Failed Open — После ремонта цепи автоматический выключатель не остается во включенном состоянии. Сработавший выключатель приводит к разомкнутой цепи.
• Failed Closed — контакты спаяны. Выключатель проводит ток в разомкнутом, замкнутом и отключенном положениях. Это может привести к непреднамеренному включению цепи.

Вспышка выключателя, также называемая вспышкой дуги, представляет собой свет и тепло, образующиеся как часть дугового замыкания. Считается разновидностью электрического взрыва. Разряд взрыва возникает из-за низкоомного соединения через воздух с землей или другой фазой напряжения. Взрыв дуги — это сверхзвуковая ударная волна, возникающая, когда неконтролируемая дуга испаряет металлические контакты. Перекрытие может произойти во время синхронизации между клеммами выключателя, когда выключатель разомкнут из-за внутреннего или внешнего загрязнения, низкого диэлектрического давления и влажности. Схемы защиты разработаны с учетом потребностей объекта.

Сбой возбуждения

Генератор состоит из ротора, вращающегося в магнитном поле. Генераторы, в которых используются катушки возбуждения, требуют протекания тока для создания магнитного поля. Процесс создания магнитного поля с помощью электрического тока называется возбуждением.

Потеря поля может произойти по следующим причинам:

• Отключение выключателя
• Обрыв или короткое замыкание в цепи возбуждения. Может вызвать перегорание контактных колец.
• Потеря питания в цепи возбуждения.

С генераторами, работающими параллельно, генератор с потерей поля превышает скорость и работает как асинхронный генератор, получая возбуждение от системы. Перегрев компонентов генератора является распространенной проблемой. Схемы защиты от потери поля предназначены для предотвращения небезопасной и вредной работы генератора при потере поля.

Когда генератор получает больше напряжения возбуждения, чем требуется, эффект уравновешивается потоком, движущимся в противоположном направлении, добавляемым источником переменного тока, и работает на ведущем коэффициенте мощности как емкостная нагрузка. Если поле возбуждения неправильное, генератор будет действовать как индуктивная или емкостная нагрузка на систему. Усовершенствованные энергосистемы будут отключать генераторы, в которых возникают сбои возбуждения, для устранения неполадок.

Частота и мощность

Количество магнитных импульсов и обороты двигателя генератора включены в расчет частоты генератора. Уравнение: RPM x Poles/120. Генератор с 4 полюсами, работающий со скоростью 1800 об/мин, будет генерировать 60 Гц.

Если частота вращения двигателя превышает регулируемую уставку или снижается из-за механических проблем или проблем со стороны генератора, частота будет пропорционально следовать за двигателем. Увеличение скорости приведет к более высокой частоте, а уменьшение — к более низкой частоте. Усовершенствованные системы могут обеспечить защиту поврежденного генератора и параллельно с резервным генератором.

Генераторы с аномалиями частоты должны быть отремонтированы до принятия нагрузки.

Когда генераторы работают параллельно и один из них выходит из строя, он удовлетворяет критериям обратной мощности. Вышедший из строя генератор может действовать как двигатель и потреблять ток от других генераторов, работающих в сети. Энергия теряется из сети из-за отсутствия питания от вышедшего из строя генератора. Кроме того, неисправный генератор использует электроэнергию из сети для работы в качестве двигателя. В более продвинутых системах есть системы автоматического переключения и параллельного подключения, в которых используются реле обратной мощности.

Синхронизация — это когда несколько генераторов используются для подачи электроэнергии в сеть в параллельном режиме. Когда генераторы работают параллельно, скорость и частота генераторов согласуются пропорционально возрастающей мощности сети. Серьезная неисправность может привести к потере синхронизма. Это может вывести из строя более одного генератора и вызвать частичную или полную потерю мощности. Были разработаны схемы для вывода из строя генератора с нулевыми показаниями напряжения до того, как произойдет потеря синхронизации.
