Сколько микрофарад на 1 киловатт

К любой kloundead Обязательно ли подключать к обмотке к которой подводится фаза? Можно подключить к нулю, тогда двигатель будет вращаться в другую сторону. Таким образом, меняя подключение к нулю или фазе, обеспечивают реверс двигателя. У вас показана одна схема, где вторая? При подключении трехфазного двигателя на частота вращения не меняется. А вот мощность падает, при чем в вашем случае практически вдвое.

Поиск данных по Вашему запросу:

Сколько микрофарад на 1 киловатт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Люстра с пультом достала. О чём все молчат. 3 способа управления люстрой.

Калькулятор расчета емкости рабочего и пускового конденсаторов

Расчет емкости конденсатора

как подключить двигатель 4квт к сети 220 в

Помогите рассчитать конденсаторы на асинхронный двигатель 3-х ф. 1,7 квт 2850 об/мин

Трёхфазный двигатель — в однофазную сеть

Расчет емкости конденсатора

Господа электрики, подскажи по связке мотор 3фазы+конденсатор

Сколько микрофарад на 1 киловатт таблица

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пусковые конденсаторы. Как подобрать и подключить.

Люстра с пультом достала. О чём все молчат. 3 способа управления люстрой.

Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле: Срабоч. Если запуск трехфазного двигателя проходит без нагрузки, то пусковую емкость можно не ставить. Что касается номинального напряжения устанавливаемых конденсаторов, оно должно быть 1.

Таким образом применять можно конденсаторы с рабочим напряжением не менее вольт не ниже, лучше конечно на вольт. Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать мкф на пусковой конденсатор и мкф на рабочий. В вашем случае Сраб. Вам достаточно будет мкф на работу и мкф на запуск. Если нагрузка на двигатель будет незначительная, то в процессе работы можно уменьшить емкость рабочего конденсатора до 50 мкф.

Если не найдете подходящие бумажные конденсаторы такой емкости можно использовать и электролитические схема ниже , главное правильно их подключить, при неправильной сборке они могут закипеть и взорваться!!!!! Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр.

В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга.

Между ними помещается диэлектрик. Его задача — снимать поляризацию, то есть заряд близкорасположенных проводников. Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров. Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб.

Еще один вариант расчета — принять во внимание значение мощности двигателя. Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора. Он не должен иметь большего значения, чем номинальный показатель. В случае, когда пуск двигателя производится под нагрузкой, то есть его пусковые характеристики достигают максимальных величин, к рабочему конденсатору добавляется пусковой.

Его особенность заключается в том, что он работает примерно в течение трех секунд в период пуска агрегата и отключается, когда ротор выходит на уровень номинальной частоты вращения. Рабочее напряжение пускового конденсатора должно быть в полтора раза выше сетевого, а его емкость — в 2, раза больше рабочего конденсатора.

Чтобы создать необходимую емкость, вы можете подключить конденсаторы как последовательно, так и параллельно. Асинхронные двигатели, рассчитанные на работу в однофазной сети, обычно подключаются на вольт. Однако если в трехфазном двигателе момент подключения задается конструктивно расположение обмоток, смещение фаз трехфазной сети , то в однофазном необходимо создать вращательный момент смещения ротора, для чего при запуске применяется дополнительная пусковая обмотка.

Смещение ее фазы тока осуществляется при помощи конденсатора. Если вы размышляете: как подобрать конденсатор к электродвигателю в, стоит исходить из пропорций, приведенных выше. Тем не менее, нужно обязательно проследить за работой и нагревом двигателя после его подключения. Например, при заметном нагревании агрегата в режиме с рабочим конденсатором, следует уменьшить емкость последнего.

В целом, рекомендуется выбирать конденсаторы с рабочим напряжением от В. Как выбрать конденсатор для электродвигателя — вопрос непростой. Для обеспечения эффективной работы агрегата нужно чрезвычайно внимательно рассчитать все параметры и исходить из конкретных условий его работы и нагрузки. У меня мотор 3квт,оборотов. Какой емкости надо пусковой конденсатор и рабочий для нормальной работы двигателя.

Двигатель хочу использовать на пиле- циркулярке для распилки дров разного диаметра. Спасибо, с уважением Олег Викторович. Например ,если у вас система передачи крутящего момента от вала двигателя к циркулярной пиле идет с помощью плоского ремня или клинообразного и натяжение его осуществляется весом двигателя двигатель крепится на пластине с одной стороны закрепленной к станине циркулярной пилы и в момент старта вы просто приподнимаете пластину с двигателем сняв нагрузку с оси двигателя а по мере набора мощности опускаете ее и подключаете саму пилу.

Что бы получить близкую к номинальной пусковую мощность устанавливают как обычно емкость пускового конденсатора в два три раза больше чем рабочая емкость. Если не найдете подходящие бумажные конденсаторы такой емкости можно использовать и электролитические схема ниже , главное правильно их подключить, при неправильной сборке они могугт закипеть и взорваться!!!!! Можно прибавить через кнопку электролит на , для запуска.

Кнопку надавил, движок начал крутиться — отпустил. Учись правильно задавать вопросы, а то здесь такого начитаешься, что забудешь что и спрашивал. А сколько нужно литров на 1 час? Ваш вопрос без уточнения конкретики столь же бессмысленный, как и приведённый мной пример. Емкость делится на : пусковую и рабочую. Все зависит от того что будет крутить Ваш движок. Eng Ru. Нормативно-техническая документация.

Производственно-технологическая документация. Комплексное проектирование. Конструкторская документация. Ландшафтный дизайн. Монтажный инжиниринг. Главная Разное На один киловатт сколько микрофарад. Нормативно-техническая документация Производственно-технологическая документация Комплексное проектирование Конструкторская документация Ландшафтный дизайн Монтажный инжиниринг. Главная Разное На один киловатт сколько микрофарад Какой нужен рабочий и пусковой конденсатор для двигателя 1. Что такое конденсатор Конденсатор состоит из двух пластин, расположенных друг напротив друга.

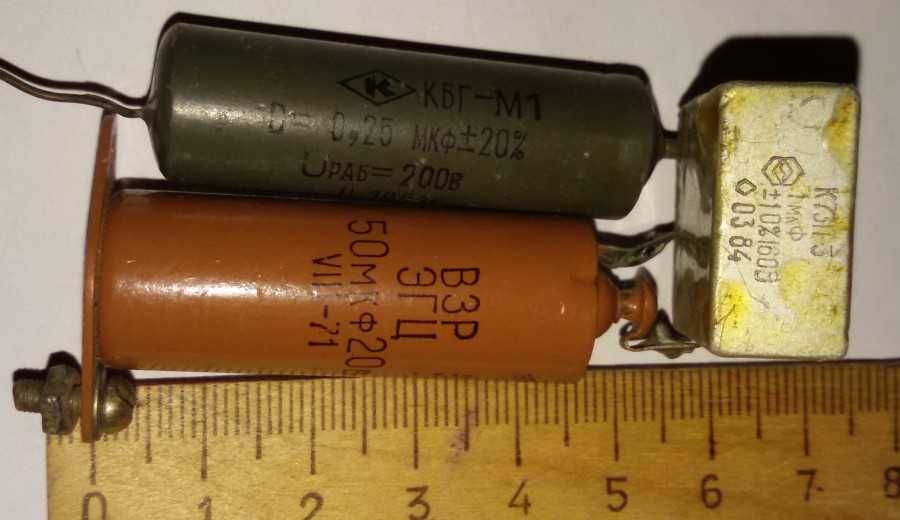

Существует три вида конденсаторов: Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, так как вследствие разрушения слоя диэлектрика происходит нагрев аппарата, вызывающий короткое замыкание. Работают в любом включении, так как их обкладки одинаково взаимодействуют с диэлектриком и с источником.

Электролитические оксидные. В роли электродов выступает тонкая оксидная пленка. Считаются идеальным вариантом для электродвигателей с низкой частотой, так как имеют максимально возможную емкость до мкФ. Как подобрать конденсатор для трехфазного электродвигателя Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров.

Таким образом вы рассчитаете емкость рабочего конденсатора в мкФ. Как подобрать конденсатор для однофазного электродвигателя Асинхронные двигатели, рассчитанные на работу в однофазной сети, обычно подключаются на вольт. Итак, как подобрать конденсатор для однофазного электродвигателя? Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя. Яндекс под носом, ищи На Вт — 7мкф.

Нечего страшного?

Калькулятор расчета емкости рабочего и пускового конденсаторов

Трёхфазные движки используются для циркулярок, заточки различных материалов, станков для сверления и т. Имеется много вариантов запуска трёхфазных двигателей в однофазной сети, но самый эффективный, это подключение третьей обмотки через фазосдвигающий кондесатор. Для того, чтобы Электродвигатель с конденсаторным пуском работал хорошо, нужно чтобы ёмкость конденсатора менялась в зависимоти от количества оборотов. Их размыкают, чтобы остановить движок. Бывает такое, что SB 1. Ток, который потребляет электродвигатель, можно измерить амперметром или использовать формулу:.

Для пуска двигателя мощностью 2,2 кВт, оборотами в минуту .. сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ.

Расчет емкости конденсатора

Если двигатель маломощный, то вы можете просто не увидеть разницу в показаниях. Считал по формулам, получилось мкф почему-то, а исходя из 6. Подключил этот амперметр, а он дергается при запуске, а при работе показывает 0, мерил цифровым мультиметром, он тоже 0. Как подключен звезда или треугольник? Вот вы и не увидили на вашем амперметре. А мультиметр скорее всего для постоянки. Здравствуйте Александр У меня к вам вопрос. Мне нужно подключить асинхронный двигатель 4 квт на вольт, имеется пусковая и рабочая обмотки, сколько нужно емкости конденсаторов для пуска и для работы. Для начала посмотрите моё видео о том как определить тип двигателя, затем, если он у вас однофазный то посмотрите как подключаются однофазные двигателя.

как подключить двигатель 4квт к сети 220 в

Рабочие конденсаторы 5шт. Скажите чего не хватает??? Но даже и на звезде на холостую и не большую нагрузку должен работать. Или ошиблись в коммутации или шток на циркулярке заедает когда ремень натягиваете.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый пусковой конденсатор 2, который необходим для увеличения пускового момента.

Помогите рассчитать конденсаторы на асинхронный двигатель 3-х ф. 1,7 квт 2850 об/мин

Есть старое точило работающее на 3х фазном асинхроннике,75 квт. Раньше все это работало так-крутанул рукой, включил-крутится. Решил переделать более цивильно и воткнуть конденсатор. С такой системой знаком по сверлилке своей. Туда на 0,55 квт мотор прицепил 30 мкф конденсатор и все окей.

Трёхфазный двигатель — в однофазную сеть

В домашнем хозяйстве или гараже иногда требуется подключить к однофазной проводке на Вольт электрический двигатель, рассчитанный на работу от 3-х фазной сети. Но так стоит делать только, если нет возможности подключения к трех фазной электросети, потому что в ней сразу создается вращающееся магнитное поле, необходимое для создания условий вращения ротора в статоре. К тому же достигается в этом режиме максимальная эффективность и мощность работы электродвигателя. При подключении к бытовой однофазной электросети подключайте три обмотки по схеме треугольника, что бы добиться наибольшей выходной мощности электромотора максимум 70 процентов по сравнению с 3 фазным подключением. При однофазном подключении на 2 выхода подключается фаза и ноль, а отсутствие третьей фазы компенсируется конденсатором. Направление вращения электродвигателя зависит от того, как подключить третий контакт через конденсатор- к фазе или к нулю. Для того что бы подключить маломощные электродвигатели до 1. Один его конец подключается к нулю, а второй к третьему выходу треугольника.

Кондеров из расчета 66 мкф на 1 квт если запуск без механической Запускал на сколько помню звездой 2,2 квт об/мин на общей.

Расчет емкости конденсатора

Сколько микрофарад на 1 киловатт

Господа электрики, подскажи по связке мотор 3фазы+конденсатор

ВИДЕО ПО ТЕМЕ: Расчет пускового конденсатора. Переключение двигателя с 380В на 220В

Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле: Срабоч.

Сколько микрофарад на 1 киловатт таблица

Надо подключить 4 кВТ в однофазную сеть! Кто и что может сказать или дать схемки? Искал по сайтам кое что есть но как- то криво все! То емкость не скажут какую то резистор на нарисують! Отт халявщики! И не лень тащить было? По существу: существуют однофазные аналоги.

При подключении асинхронного трехфазного электродвигателя на В в однофазную сеть на В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи. На картинке внизу статьи вы увидите обе эти схемы подключения.

Сколько нужно микрофарад на 1 квт двигателя?

Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать 200 мкф на пусковой конденсатор и 100 мкф на рабочий.18 нояб. 2020 г.

Часто задаваемые вопросы:

Как включить горячий воздух на кондиционере?

Как включить горячий воздух на кондиционере?Как включить кондиционер на теплоВключаем кондиционер с помощью кнопки включения. И ждем, пока не откроются жалюзи и не начнет вращаться внутренний вентилятор.После этого вы нажимаете несколько раз кнопку переключения режимов. Жмете до тех пор, пока на экране пульта не появится изображение солнышка или слово «heat».3 дек. 2020 г.

Подробнее

Можно ли выводить вытяжку в вентиляцию РБ?

Можно ли выводить вытяжку в вентиляцию РБ?Не допускается заклеивать вытяжные вентиляционные отверстия и уменьшать их размеры, закрывать предметами обихода, так как это резко ухудшает циркуляцию воздуха в жилом помещении, приводит к его застою и образованию сырости на наружных стенах, особенно если они заставлены мебелью или завешены коврами.

Подробнее

Что такое процесс испарения?

Что такое процесс испарения?Испаре?ние — процесс фазового перехода вещества из жидкого состояния в парообразное или газообразное, происходящий на поверхности вещества.

Подробнее

Какой нужен конденсатор для 3 квт двигателя?

Какой нужен конденсатор для 3 квт двигателя?Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В этом случае рабочий конденсатор остаётся включённым во время работы электродвигателя.15 нояб. 2020 г.

Подробнее

Почему кондиционер работает?

Почему кондиционер работает?Как работает кондиционер Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, в котором испаряется хладагент. … Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом из помещения он закипает и переходит из жидкого состояния в газообразное.

Подробнее

Как называется прибор для защиты дыхания?

Как называется прибор для защиты дыхания?Средства защиты органов дыхания (противогазы, респираторы, СИЗОД, самоспасатели и т.

Подробнее

Зачем нужно заправлять кондиционер фреоном?

Зачем нужно заправлять кондиционер фреоном?Заправка фреоном – обязательный элемент обслуживания кондиционеров В процессе работы сплит-системы происходит естественная утечка фреона. Она связана с тем, что соединения трубопровода, который объединяет блоки кондиционера, выполняются путем развальцовки. Нормальная ежегодная потеря хладагента составляет около 7%.

Подробнее

Нужно ли разрешение на установку вытяжки?

Нужно ли разрешение на установку вытяжки?Есть ли у жильцов дома основания препятствовать монтажу воздуховода? Безусловно есть! Согласно Жилищному кодексу РФ эксплуатация общедомового имущества (а наружные стены здания относятся к общедомовому имуществу) должна осуществляться с разрешения (согласия) большинства собственников помещений.

Подробнее

Как ломается кондиционер?

Как ломается кондиционер?Наиболее частой причиной выхода из строя кондиционера является неполное испарение хладагента в испарителе. В этом случае в испарителе остается жидкий фреон, который подается в компрессор. Так как жидкость является несжимаемой, компрессор начинает работать в экстремальном режиме, приводящем к очень быстрой поломке.

Подробнее

Как работает датчик влажности воздуха?

Принцип работы электронного датчика влажности воздуха основан на изменении концентрации электролита, покрывающего собой любой электроизоляционный материал. Существуют такие приборы с автоматическим подогревом с привязкой к точке росы. … Он способен измерять влажность независимо от температуры окружающей среды.

Куда нельзя ставить микроволновую печь?

Нельзя устанавливать микроволновку вблизи источников высоких температур и пара. Следовательно, не стоит ставить печь возле духовки или плиты. Для обеспечения правильного теплообмена и вентиляции устанавливать СВЧ печь можно на расстоянии не менее 8 см. от боковых стенок и 10 см.1 мар. 2019 г.

Кто отвечает за состояние вентиляцию в многоквартирном доме?

За обслуживание вентиляции в многоквартирном доме отвечает управляющая компания или тсж, так как дымовые и вентиляционные каналы относятся к общедомовому имуществу. Управляющая организация или тсж должны проводить ревизию вентиляционных каналов самостоятельно или с привлечением специализированной организации.

Какие экологические проблемы существуют в Казахстане?

«В стране есть две наиболее острые экологические проблемы – это качество окружающей среды (воздух, вода, почва) и твердые бытовые отходы», — сказал Магзум Мирзагалиев, презентуя проект нового Экологического кодекса в Мажилисе.3 февр. 2020 г.

ДИЛЕММЫ РАЗМЕРА КОНДЕНСАТОРОВ

ЦЕЛЬ:: Чтобы понять важность выбора правильного размера конденсатора.

ЗАДАЧИ:: Студент сможет:; 1) Понять, что такое конденсаторы и как они работают; 2) Продемонстрировать влияние неправильного размера конденсатора на потребление энергии; 3) Продемонстрировать умение тестировать конденсаторы

УРОК / ИНФОРМАЦИЯ:: Самый простой способ объяснить механику конденсатора — сравнить его с батареей. Оба хранят и выделяют электричество. Конденсаторы заряжаются электричеством, а затем высвобождают накопленную энергию со скоростью шестьдесят раз в секунду в системе переменного тока с частотой 60 циклов. Размер имеет решающее значение для эффективности двигателя, так же как размер батарей имеет решающее значение для радио. Радио, для которого требуется батарея на 9 В, не будет работать с батареей на 1,5 В. Таким образом, по мере разрядки батареи радио не будет воспроизводиться должным образом. Двигатель, для которого требуется конденсатор 7,5 мФд, не будет работать с конденсатором 4,0 мФд. Точно так же двигатель не будет работать должным образом со слабым конденсатором. Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя. Производители двигателей тратят много часов на испытания комбинаций двигателей и конденсаторов, чтобы получить наиболее эффективную комбинацию. При замене пусковых конденсаторов допускается максимальное отклонение +10% в микрофарадах, но точные рабочие конденсаторы должны быть заменены. Номинальное напряжение всегда должно быть таким же или выше, чем у исходного конденсатора, независимо от того, является ли он пусковым или рабочим конденсатором. Всегда консультируйтесь с производителями, чтобы проверить правильный размер конденсатора для конкретного применения.; содержат две металлические пластины, изолированные друг от друга (см. рис. 1). В открытом состоянии внутренняя часть выглядит как два листа фольги с вощеной бумагой между ними, плотно свернутые, как рулон бумажного полотенца. Несколько лет назад в маслонаполненных двигателях в качестве охлаждающей жидкости использовались печатные платы. Сегодня большинство конденсаторов сухого типа.; Рисунок 1; В электродвигателе используются два основных типа:; 1) Рабочие конденсаторы рассчитаны на диапазон от 3 до 70 мкФ. Рабочие конденсаторы также классифицируются по классу напряжения. Классы напряжения: 370 В и 440 В. Конденсаторы номиналом выше 70 микрофарад (мкФ) являются пусковыми конденсаторами. Рабочие конденсаторы предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель. Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки. Вот почему размер так важен. Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным. Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.; 2) Пусковые конденсаторы размещены в черном пластиковом корпусе и имеют диапазон mfd, в отличие от определенного номинала mfd на рабочих конденсаторах. Пусковые конденсаторы (номинальной емкостью 70 мкФ и выше) имеют три класса напряжения: 125 В, 250 В и 330 В. Примерами могут служить рабочий конденсатор 35 мФд при 370 В и 88-108 мФд при 250 В пусковой конденсатор. Пусковые конденсаторы увеличивают пусковой момент двигателя и позволяют быстро включать и выключать двигатель. Пусковые конденсаторы предназначены для мгновенного использования. Пусковые конденсаторы остаются под напряжением достаточно долго, чтобы быстро разогнать двигатель до 3/4 полной скорости, а затем отключаются от цепи.; Потенциальные реле также важны. Реле напряжения используются для электронного подключения и отключения пусковых конденсаторов от цепи двигателя (см. рис. 2). Каждое реле имеет определенное номинальное напряжение для включения пускового конденсатора последовательно с пусковой обмоткой и определенное напряжение для его вывода из цепи. Каждый рейтинг основан на электромагнитном поле, создаваемом вращением двигателя. Изготовитель двигателя изучает влияние установки и удаления конденсатора на увеличение пускового момента при как можно меньшем изгибе обмотки. Возможные реле имеют четыре номинала; (1) постоянное напряжение катушки, (2) минимальное напряжение срабатывания, (3) максимальное напряжение срабатывания и (4) падение напряжения. Реле напряжения трудно проверить, и его всегда следует заменять при замене пускового конденсатора. Точный размер, предназначенный для этого конкретного двигателя, должен быть переустановлен. Реле напряжения также необходимо заменить, если обнаружены разомкнутые контакты.; Рисунок 2

ДЕЯТЕЛЬНОСТЬ:

Продемонстрируйте использование стандартного вентилятора мощностью 1/2 л.

с. от бытового обогревателя в следующих упражнениях. Во время каждого упражнения учащийся должен записывать уровень шума, скорость, температуру и силу тока двигателя.

ПРИ ВЫПОЛНЕНИИ ЭТОЙ ДЕЯТЕЛЬНОСТИ СЛЕДУЕТ БЫТЬ КРАЙНЕ ОСТОРОЖНЫ. СМОТРИТЕ ЗАМЕТКИ УЧИТЕЛЯ!

(1) Снимите конденсатор и попробуйте запустить двигатель. Обязательно изолируйте концы проводов. Это будет имитировать открытый конденсатор.

(2) Запустите двигатель с правильным конденсатором. Заблокируйте переднюю часть воздуходувки, чтобы получить правильную скорость двигателя и потребляемый ток.

(3) Закоротите два провода, которые обычно идут к конденсатору, и изолируйте соединение. Это будет имитировать закороченный конденсатор.

(4) Замените стандартный конденсатор конденсатором с половиной номинала mfd.

(5) Замените стандартный конденсатор на конденсатор с удвоенным номиналом.

ПРИМЕЧАНИЕ:

Перед началом упражнения обязательно создайте надлежащее статическое давление, чтобы получить номинальную силу тока пластины двигателя с правильным рабочим конденсатором.

Упражнение №1	Уровень шума	Скорость	Температура	Сила тока
Упражнение №1
Упражнение №2	Уровень шума	Скорость	Температура	Сила тока
Упражнение №2
Упражнение №3	Уровень шума	Скорость	Температура	Сила тока
Упражнение №3
Упражнение №4	Уровень шума	Скорость	Температура	Сила тока
Упражнение №4
Упражнение №5	Уровень шума	Скорость	Температура	Сила тока
Упражнение №5

ПРИМЕЧАНИЯ ДЛЯ УЧИТЕЛЕЙ: Упражнение на предыдущей странице связано с высоким напряжением. Необходимо носить защитные очки и соблюдать крайнюю осторожность, чтобы предотвратить поражение электрическим током. При неправильном подключении конденсаторы могут взорваться и нанести серьезную травму. Рекомендуется, чтобы инструктор продемонстрировал упражнение, прежде чем разрешить его выполнение ученику. Преподаватель также должен проверить работу учащегося перед тестовым прогоном.

ССЫЛКИ:: Современные системы охлаждения и кондиционирования воздуха . Goodheart-Willcox Co., Inc. С. Холланд, Иллинойс. 1988.

Комментарии или вопросы по адресу: [email protected]

Возврат в меню HVAC

Как найти емкость конденсатора в кВАр и фарадах для коррекции коэффициента мощности

Как найти правильное значение емкости конденсаторной батареи в кварах и микрофарадах для коррекции коэффициента мощности – 3 метода

Так как мы получили много электронных писем и сообщений от аудитории, чтобы сделать пошаговое руководство, которое показывает, как рассчитать правильный размер конденсаторной батареи в кварах и микрофарадах для коррекции и улучшения коэффициента мощности как в однофазном, так и в трехфазном режиме. фазовые цепи.

В этой статье показано, как подобрать конденсаторную батарею нужного размера как в микрофарадах, так и в кВАр, чтобы улучшить существующую «т.е. отставание» П.Ф. от целевого «т.е. желаемый», поскольку скорректированный коэффициент мощности имеет множество преимуществ. Ниже мы показали три различных метода с решенными примерами для определения точного значения емкости конденсатора для коррекции коэффициента мощности.

Теперь давайте начнем и рассмотрим следующие примеры…

Содержание

Как рассчитать емкость конденсатора в кВАр?

Пример: 1

Трехфазный асинхронный двигатель мощностью 5 кВт имеет коэффициент мощности 0,75 отставания. Какой размер конденсатора в кВАр требуется для повышения коэффициента мощности до 0,90?

Решение №1 (простой метод с использованием табличного множителя)

Моторный вход = 5 кВт

Из таблицы, множитель для улучшения PF с 0,75 до 0,90 составляет 0,398

Требуемый конденсатор KVAR для улучшения P. F с 0,75 до 0,90

Требуется конденсатор KVAR = KW x Table 1 и 0.754 и 0.754 и 0.754 и 0.9060 9060 9060 9060

. = 5kW x 0.398

= 1.99 kVAR

And Rating of Capacitors connected in each Phase

= 1.99kVAR / 3

= 0.663 kVAR

Solution # 2 (Classic Calculation Method)

Моторный вход = P = 5 кВт

Оригинал P.F = COSθ ₁ = 0,75

Окончательный P.F = COSθ ₂ = 0,90

θ ₁ = COS ^—1

θ ₁ = COS ^{—1 ^—1}

θ ₁ = COS ^—1

. °.41; Tan θ ₁ = Tan (41°,41) = 0,8819

θ ₂ = Cos ^-1 = (0,90) = 25°,84; Tan θ ₂ = Tan (25°,50) = 0,4843

Требуемая мощность конденсатора, кВАр, для улучшения коэффициента мощности с 0,75 до 0,90

Требуемая мощность конденсатора, кВАр = P (Tan θ ₁ — TAN θ ₂)

= 5 кВт (0,8819 — 0,4843)

= 1,99 KVAR

и рейтинг конденсации

и рейтинг контактов / 3

1. 999 и рейтинг / 3

1,99 и рейтинг / 3

1,997. Таблицы размеров конденсаторов в кВАр и микрофарадах для коррекции коэффициента мощности

Следующие таблицы (данные в конце этого поста) были подготовлены для упрощения расчета кВАр для улучшения коэффициента мощности. Емкость конденсатора в кВАр – это кВт, умноженная на коэффициент в таблице, чтобы улучшить существующий коэффициент мощности до предлагаемого коэффициента мощности. Проверьте другие решенные примеры ниже.

Пример 2:

Генератор питает нагрузку 650 кВт при коэффициенте мощности 0,65. Какой размер конденсатора в кВАр требуется, чтобы поднять PF (коэффициент мощности) до единицы (1)? И сколько еще кВт может дать генератор при той же нагрузке в кВА при улучшении коэффициента мощности.

Решение №1 (Простой табличный метод с использованием таблицы Несколько )

Подача кВт = 650 кВт

Из таблицы 1 множитель для повышения коэффициента мощности с 0,65 до единицы (1) равен 1,169

Требуемая емкость конденсатора, кВАр, для повышения коэффициента мощности с 0,65 до единицы (1).

Требуемая мощность конденсатора квар = кВт x Таблица 1 Множитель 0,65 и 1,0 .

кВА = кВт / Cosθ

= 650/0,65 = 1000 кВА

Когда коэффициент мощности увеличен до единицы (1)

Количество кВт = кВА x Cosθ

= 1000 x 1 = 1000 кВт

Следовательно, повышенная мощность, поставляемая генератором

1000 кВт — 650 кВт = 350 кВт

Раствор № 2 (Секретал классического расчета)

. ₁ = 0,65

Окончательный P.F = Cosθ ₂ = 1

θ ₁ = Cos ^-1 = (0,65) = 49°,45; Tan θ ₁ = Tan (41°,24) = 1,169

θ ₂ = Cos ^-1 = (1) = 0°; Tan θ ₂ = tan (0 °) = 0

требуется конденсатор KVAR для улучшения P.F с 0,75 до 0,90

Требуется конденсатор KVAR = P (TAN θ ₁ — TAN θ ₂)

= 650К (TAN θ ₂)

= 650K (TAN θ ₂)

= 650K (TAN θ ₂). 1,169– 0)

= 759,85 квар

Как рассчитать емкость конденсатора в микрофарадах и кВАр?

Следующие методы показывают, как определить необходимое значение конденсаторной батареи как в кВАр, так и в микрофарадах . Кроме того, решенные примеры также показывают, что как преобразовать емкость конденсатора в микрофарадах в кВАр и кВАР в микрофарадах для П.Ф. Таким образом, конденсаторная батарея нужного размера может быть установлена параллельно каждой стороне фазной нагрузки для получения целевого коэффициента мощности.

Пример: 3

Однофазный двигатель 500 В, 60 c/s потребляет ток полной нагрузки 50 А при отставании P.F 0,86. Коэффициент мощности двигателя необходимо улучшить до 0,94, подключив к нему батарею конденсаторов. Рассчитайте требуемую емкость конденсатора как в кварах, так и в мкФ?

Решение:

(1), чтобы найти требуемую способность емкости в KVAR для улучшения P. F от 0,86 до 0,94 (два метода)

6667 (Table Table

666. Вход = P = V x I x cosθ

= 500 В x 50a x 0,86

= 21,5 кВт

Из таблицы, мультипликатор для улучшения PF с 0,86 до 0,94 составляет 0,230

Требуемый конденсатор KVAR = KW X TABLE Multiplier 0,86 и 0,94

= 21,5 кВт x 0,230

= 4,9 KVAR

Solution # 2 (Рассчитанный метод)

66. X Cosθ

= 500V x 50a x 0,86

= 21,5 кВт

Фактические или существующие P.F = Cosθ ₁ = 0,86

или цель P.F = Cosθ ₂ = 0,94

.0243 θ ₁ = Cos ^-1 = (0,86) = 30,68°; Tan θ ₁ = Tan (30,68°) = 0,593

θ ₂ = Cos ^-1 = (0,95) = 19,94°; Tan θ ₂ = TAN (19,94 °) = 0,363

Требуемый конденсатор KVAR для улучшения P.F с 0,86 до 0,95

Требуется конденсатор KVAR = P в KW (TAN θ ₁ — TAN θ ₂)

4646464646464646464646464646464646464646464646464646464646464646464646464646464646464646464646464646464646464646н. 21,5кВт (0,593 – 0,363)

= 4,954 квар

(2) Найти требуемую емкость емкости в фарадах для улучшения коэффициента мощности с 0,86 до 0,97 (два метода)

Решение №1 (табличный метод)

Мы уже рассчитали требуемую емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады, используя эту простую формулу

Требуемая емкость конденсатора в фарадах/микрофарадах

C = кВАр / (2π x f x В ² ) в фарадах
C = кВАр x 10 ⁹ / (2π x f x V ² ) в микрофарадах

Установка значений в вышеуказанную формулу

= (4,954 квар) / (2 x π x 60 Гц x 500 ² В)

= 52,56 мкл

666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666 ГОДОВЫЙ МЕТОД. квар = 4,954 … (i)

Мы это знаем;

I _C = V / X _C

Тогда как X _C = 1/2π x f x C

I _C = V / (1/2π x f x C)

I _C = V x 2π x f x C

x 0 (500 В) ) x C

I _C = 188495,5 x C

А,

квар = (V x I _C ) / 1000 … [кВАр = (V x I) / 1000 ] 59 x I 1000 ] 59 x 100246 9024 C

I _C = 94247750 x C … (ii)

Приравнивая уравнения (i) и (ii), мы получаем,

94247750 x C = 4,954 Kvar x C

C = 4,954 KVAR / 94247750

C = 78,2 мкф

Пример 4

. Как значение 70267. источник 208 В, 60 Гц, чтобы повысить общий коэффициент мощности до 91%.

Решение:

Вы можете использовать табличный метод или метод простого расчета, чтобы найти требуемое значение емкости в фарадах или кВАр для улучшения коэффициента мощности с 0,71 до 0,9. 7. Итак, в данном случае мы использовали табличный метод.

P = 1000W

Фактический коэффициент мощности = COSθ ₁ = 0,71

Желаемый коэффициент мощности = COSθ ₂ = 0,97

Из таблицы, множитель. улучшите коэффициент мощности с 0,71 до 0,97

Требуемая мощность конденсатора кВАр = кВт x Табличный множитель 0,71 и 0,970267 (required Capacitance Value in kVAR)

Current in the Capacitor =

I _C = Q _C / V

= 741kVAR / 208V

= 3.56A

And

X _C = V / I _C

= 208V / 3.76 = 58.42Ω

C = 1/ (2π x f x X _C )

C = 1 (2π x 60Hz x 58.42Ω)

C = 45,4 мкФ (требуемое значение емкости в фарадах)

Преобразование кВАр конденсатора в мкФ и мкФ в кВАр

Следующие формулы используются для расчета и преобразования конденсатора квар в фарад и наоборот.

Требуемый конденсатор в кВАр

Конвертация фарад и микрофарад конденсатора в ВАр, кВАр и МВАР.

VAR = C x 2π x f x V ² x 10 ^-6 … VAR
ВАр = C в мкФ x f x V ² / (159,155 x 10 ³ ) … в VAR
Kvar = C x 2π x F x V ² x 10 ^-9… В Kvar
KVAR = C в μF x F x V ² ÷ (159,155 x 10 ⁶)… в KVAR

78787888888888888888888878888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888788888888820тся 6 )… В.

MVAR = C x 2π x F x V ² x 10 ^-12… В MVAR
MVAR = C в μF x F x V ² ÷ (159,155 x 10 ⁹)… в MVAR

7878888888888888820 )… В MVAR

787878787887887887878787887878878788787878878878878878878787878878787878787887878788787878787887878787878878787888878788

Требуемый конденсатор в фарадах/микрофарадах.

Преобразовать кВАр конденсатора в фарады и микрофарады

C = кВАр x 10 ³ / 2π x f x В ² 9
C = 159,155 x Q в кВАр / f x В ²
C = KVAR x 10 / (2π x F x V ²) … В Microfarad 9777797979)0578
C = 159,155 x 10 ⁶ x Q в KVAR / F x V ²… В Microfarad

8888 2 … В Microfarad

Где:

C = емкость в микрофарадах
Q = реактивная мощность в вольт-амперах-реактивных
f = частота в герцах
В = напряжение в вольтах

Полезно знать:

Ниже приведены важные электрические формулы, используемые при расчете улучшения коэффициента мощности.

Активная мощность (P) в ваттах:

кВт = кВА x Cosθ
кВт = л.с. x 0,746 или (л.с. x 0,746) / КПД … (л.с. = мощность двигателя в л.с.)
кВт = √ ( кВА ² – кВАр ² )
кВт = P = V x I Cosθ … (однофазный)
кВт = P = √3x V x I Cosθ … (три фазы между фазами)
кВт = P = 3x V x I Cosθ … (три фазы между фазами)

Полная мощность (S) в ВА:

кВА = √(кВт ² + кВАр ² )
кВА = кВт / Cosθ

Реактивная мощность (Q) в ВА:

кВАр = √(кВА ² – кВт ² )
кВАр = C x (2π x f x V ² )

Коэффициент мощности (от 0,1 до 1)

Коэффициент мощности = Cosθ = P / V I … (однофазный)
Коэффициент мощности = Cosθ = P / (√3x V x I) … (трехфазная линия к линии)
Коэффициент мощности = Cosθ = P / (3x V x I) … (трехфазная линия к нейтрали)
Коэффициент мощности = Cosθ = кВт / кВА … (как однофазный, так и трехфазный)
Коэффициент мощности = Cosθ = R/Z … (сопротивление/импеданс)

X _C = 1 / (2π x f x C) … (X _C = Емкостное реактивное сопротивление)
I _C = V / X _C … (I = V / R)

Related Posts:

Активная, реактивная, полная и комплексная мощность

Калькуляторы расчета размера конденсаторной батареи и коррекции коэффициента мощности

Если два вышеуказанных метода кажутся вам немного сложными (что, по крайней мере, не должно), вы можете использовать следующие онлайн-калькуляторы коэффициента мощности, кВАР и микрофарад, разработанные нашей командой для вас. .

Калькулятор мкФ в кВАр

Калькулятор

кВАр в Фарада
Конденсаторная батарея в кВАр и мкФ Калькулятор
Калькулятор коррекции коэффициента мощности — как найти конденсатор PF в мкФ и квар?
Как преобразовать мкФ конденсатора в кВАр и наоборот? Для исправления PF

Таблица размеров конденсаторов и таблица для коррекции коэффициента мощности

Следующая таблица коррекции коэффициента мощности может быть использована для легкого выбора правильного размера конденсаторной батареи для желаемого улучшения коэффициента мощности. Например, если вам нужно улучшить существующий коэффициент мощности с 0,6 до 0,98, просто посмотрите на множитель для обеих цифр в таблице, который равен 1,030. Умножьте это число на существующую активную мощность в кВт. Вы можете найти реальную мощность, умножив напряжение на ток и существующий отстающий коэффициент мощности, т.е. P в ваттах = напряжение в вольтах x ток в амперах x Cosθ ₁ .
