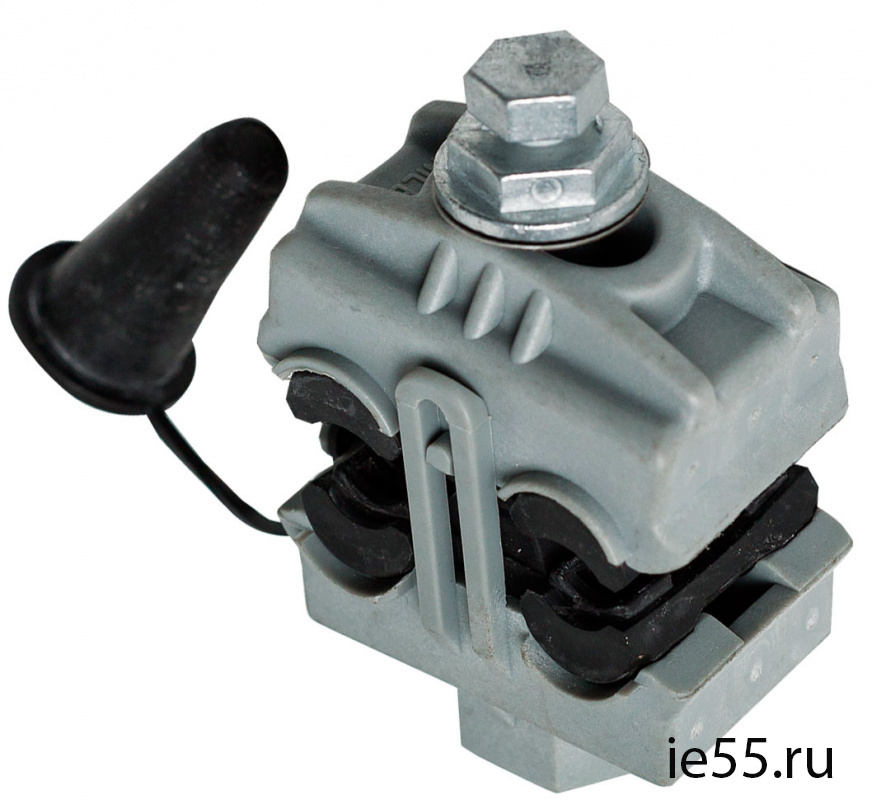

    Зажим прокалывающий PR150

    540 Р

    Зажим прокалывающий PR150 is now in your shopping cart

Ответвительные прокалывающие зажимы – неотъемлемая часть и один из самых важных элементов для прокладки линии электропередач из изолированных самонесущих проводов. Они используются для подключения СИП как к изолированному, так и к голому проводнику , а также для выполнения повторного заземления.

Ответвительные прокалывающие зажимы обеспечивают надежность и долговечность изоляции , позволяют проводить подключение кабеля к СИП под напряжением , защищают от проникновения внешней влаги , позволяют избежать расшивки кабеля на жилы с последующим их соединением и их изоляции ,гарантируют надежное , быстрое , максимально безопасное и достаточно простое соединение проводов без снятия изоляции.

    Наиболее распространены такие виды ответвительных прокалывающих зажимов:

  • влагозащищенные ;

  • герметичные .

Ответвительные прокалывающие влагозащищенные зажимы предназначены для соединения неизолированных проводников с изолированными. У них со стороны магистрали размещена плашка , которая ставится на голый провод , а со стороны ответвления – прокалывающая пластина .

Ответвительные прокалывающие герметичные зажимы предназначены для электрического соединения нулевой и токопроводящих жил СИП при ответвлениях от магистрали. Он легко устанавливается на провод и ,что очень важно , в нем отсутствуют выпадающие элементы .

Корпус ответвительного прокалывающего зажима изготовляется из полимерного материала усиленного стекловолокном стойкого к ультрафиолетовому излучению и погодно – климатическим условиям . В нем есть два углубления , которые точно подогнаны под диаметр кабеля СИП. В каждом углублении расположены контактные пластины , соединенные между собой . К пластинам прикреплены зубцы пирамидальной формы , с помощью которых происходит прокол изоляции кабеля СИП ,при этом они охватывают сверху и снизу только одну жилу кабеля и создают надежный контакт между ответвительными и магистральными проводами. Прокол изоляции может быть одно – и двухсторонним.

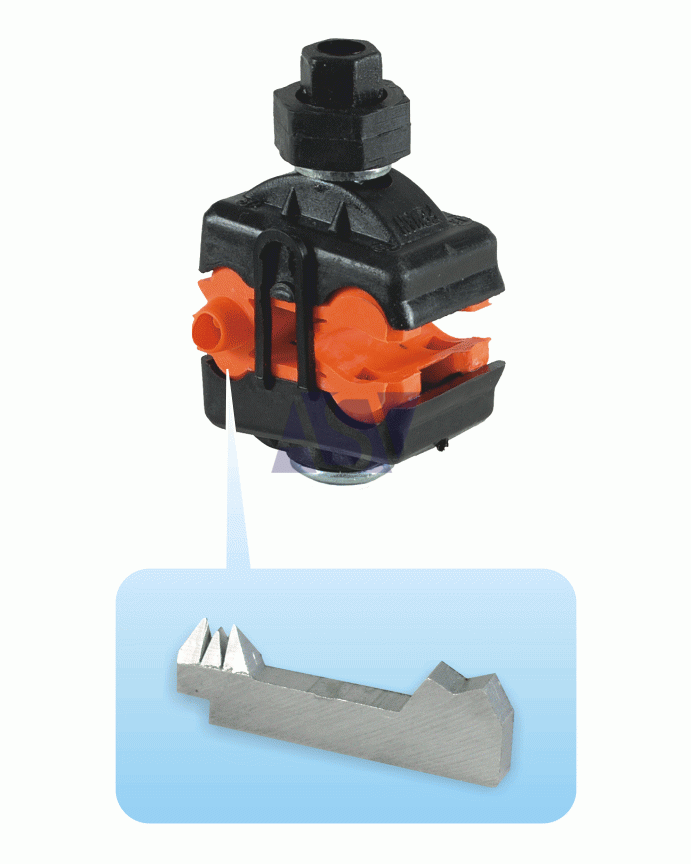

Прокалывающие зубцы изготовляются из медного сплава или из алюминия , после чего проходят процедуру лужения .В зажимах на зубцы накладывается стыковая паста и надевается резиновый уплотнитель, обеспечивающий герметичность соединения с проводом .

Прокол изоляции кабеля происходит за счет давления на корпус ответвительного прокалывающего зажима болтового соединения . Зажимные болты имеют гальваническое покрытие либо покрываются цинком методом горячего цинкования . Болтовое соединение в прокалывающем зажиме имеет срывную головку , которая при монтаже дает возможность пользоваться обычным монтажным ключом , а также дает гарантию , что не сорвется резьба , не треснет корпус ,не будет пережима контактов . Зажимные болты изолированы от контактных деталей прокалывающего зажима . Контакты зажимов для предотвращения коррозии могут быть покрыты специальной смазкой .

Для создания полной герметичности соединения проводов дополнительно к ответвительным прокалывающим зажимам прилагаются резиновые колпачки , которые закрывают свободные концы кабеля СИП , торчащих из зажима . На всех зажимах кроме срывной головки есть и вторая головка , но она используется только для демонтажа .

Производители арматуры для СИП предлагают несколько разновидностей ответвительных прокалывающих зажимов . Все они рассчитаны на работу в определенных условиях и отличаются в большинстве случаев друг от друга диаметром проводов ,которые они могут соединить , поэтому промышленность предлагает :

  • малогабаритные зажимы ( размер сечения соединяемых кабелей от 6 до 95 мм 2 ) ;

  • стандартные ( размер сечения соединяемых кабелей от 35 до 150 мм2 )

На корпусе каждого зажима должна быть маркировка , в которой указываться такие две характеристики :

  • сечение магистральной линии

  • сечение ответвления .

Параметры этих характеристик могут находиться в широком диапазоне .

  • Ответвительный зажим устанавливается на магистральную линию , соблюдая цветовую маркировку проводов . Конструкция зажима позволяет проводить его установку под любым углом .

  • Во второе углубление в корпусе зажима вставляется конец провода для участка ответвления.

  • Головка зажимного болта вручную закручивается до упора .

  • Накидным гаечным ключом болт докручивается до срыва головки , что происходит только тогда , когда зубцы зажима прокалывают изоляцию и доходят до металлических жил провода СИП .

Важно учитывать , что после первичной установки ответвительный прокалывающий зажим использовать еще раз невозможно .

Ответвительные прокалывающие зажимы изготавливаются в соответствии всем требованиям международных стандартов с использованием современных технологий и из самых качественных материалов ,поэтому период их эксплуатации составляет около 40 лет .

соединение кабеля прокалывающим зажимом между собой на вводе в дом

Содержание

  1. Особенности соединения разных проводов
  2. О соединении кабелей
  3. На опоре линии
  4. На стене дома
  5. Техника безопасности
  6. Варианты соединения разнородных проводов
  7. Зажимы прокалывающего типа
  8. На болтах
  9. С помощью клемм
  10. Гильзы
  11. Последовательность монтажа
  12. Особенности соединения проводов СИП между собой
  13. Ошибки при работе с гильзами
  14. Применение гильз с маленьким сечением
  15. Слишком широкие гильзы
  16. Разрезание гильз
  17. Другие ошибки при соединении

Для подключения объектов к линии централизованного электроснабжения используют провода с интегрированным несущим элементом, выдерживающие ветровые нагрузки. Перед тем как соединить СИП с медным кабелем на вводе в дом, необходимо изучить нормативную документацию и приобрести необходимые комплектующие. Ошибки при коммутации приводят к проблемам со снабжением объекта электроэнергией.

Особенности соединения разных проводов

Прямое соединение жил из меди и алюминия не допускается, поскольку металлы образуют гальваническую пару. Контакт разнородных материалов имеет повышенное сопротивление, приводящее к нагреву кабелей при подаче питания и подключении нагрузки.

Поскольку СИП не допускается вводить в строения, внутреннюю разводку выполняют на основе провода ВВГ-НГ, не поддерживающего горение. Застройщику или владельцу дома необходимо правильно соединить алюминиевые и медные жилы, в ином случае возможно возгорание проводки или электрического щита.

О соединении кабелей

Кабель СИП используется для построения линий электропередач и организации ответвлений к жилым или промышленным зданиям. Провод вводят в распределительный щит с центральным автоматом и счетчиком. Коробку располагают за территорией дома (например, на бетонной или деревянной опоре линии электроснабжения) либо внутри строения. В зависимости от места установки, используют разные способы соединения СИП с медной проводкой.

На опоре линии

Для ответвления из СИП используют прокалывающие зажимы, обеспечивающие герметичность контакта. Для подключения медного кабеля нужны биметаллические гильзы с последующей защитой контакта от влаги.

Для жилых зданий чаще всего применяют провод ВВГ-НГ с 3 монолитными жилами, имеющими сечение не ниже 10 мм² (зависит от расчетной мощности нагрузки). Заводить кабели серии СИП в щиток и подключать алюминиевые жилы непосредственно к центральному автомату не следует, т. к. обеспечить плотный контакт между сердечником и клеммами не получится.

На стене дома

Если распределительная коробка находится на внешней стене дома и защищена от проникновения влаги, то можно использовать биметаллические гильзы. Если щиток смонтирован внутри помещения, то СИП крепят на стене на анкере, а затем подключают отрезок медного кабеля с негорючей изоляцией (например, ВВГ-НГ). Проводку пропускают через пластиковую или металлическую трубу в дом, а затем подключают к центральному переключателю.

Гильзы изолируют усадочной трубкой или защитной лентой на основе каучука, который вулканизируется на воздухе и образует прочный слой.

Техника безопасности

Кабель СИП изготавливается в соответствии с ГОСТ 31946-2012, который предписывает использование провода для организации уличных воздушных линий электроснабжения. Изоляция выполнена из полиэтилена, стойкого к воздействию ультрафиолетового света и низких температур, но поддерживающего горение. Существует версия СИП с дополнительной маркировкой литерой «н», рассчитанная на укладку вдоль стены дома. Изолятор выполнен из самозатухающего полимера и не поддерживает горение. Но независимо от разновидности кабель СИП нельзя использовать внутри дома.

Ввод СИП в здание с коммутацией к счетчику приводит к постепенному ослабеванию зажима. Алюминиевые жилы деформируются, а разница коэффициентов температурных деформаций сердечника и клеммы усиливает негативный эффект. Перегрев проводки приводит к разрушению изоляции, которая при горении выделяет ядовитый дым. Кабель СИП недопустимо крепить на сгораемых стенах на улице. Все фиксаторы должны изготавливаться из негорючих материалов.

Монтажные работы следует осуществлять на линии, отключенной от подстанции. Прокалывающие зажимы можно устанавливать на кабели СИП, находящиеся под напряжением, но работы должны выполнять сотрудники сбытовой компании. При монтаже необходимо использовать защитные электротехнические перчатки и инструмент с диэлектрическими рукоятками, выдерживающими напряжение не ниже 600 В.

Категорически запрещается прикасаться к оголенным жилам руками без рукавиц (даже после проверки отсутствия питания тестовым прибором).

Варианты соединения разнородных проводов

Для стыковки кабелей с сердечниками из разнородных металлов используют зажимы или муфты, предотвращающие прямой контакт материалов. В ином случае на линии соединения возникает электрохимическая пара. Металлы покрываются слоем окислов, имеющим высокое сопротивление, или разрушаются. Поскольку сердечники СИП выполнены из алюминия, а проводка внутри здания – из меди, необходимо надежное разделение материалов на линии стыка.

Зажимы прокалывающего типа

Зажимы подходят для соединения жил из разнородных металлов и не создают электрохимические пары, разрушающие материалы.

Для монтажа достаточно вставить провода в отверстия, а затем затянуть болты. Заостренные наконечники фиксаторов прокалывают изоляцию и углубляются в металл жилы. Корпус зажима выполнен из полимерного материала с добавлением стекловолокна для повышения прочности. Кожух защищает контакт от влаги и выдерживает воздействие ультрафиолетового излучения и атмосферных осадков.

На болтах

Технология соединения болтами используется для временной стыковки кабелей с медными и алюминиевыми жилами, но для СИП не применяется. Метод основан на установке скрученных кольцом сердечников на резьбовой части. Для повышения качества контакта между головкой, гайкой и сопрягаемыми жилами укладывают стальные шайбы. После затяжки болт защищают усадочной трубкой или слоем изоляционной ленты. Полученное соединение не рассчитано на механические нагрузки и не соответствует правилам ПУЭ.

С помощью клемм

При разводке кабелей внутри дома используют:

  1. Клеммы WAGO с рычажными многоразовыми фиксаторами. Перед коммутацией с жил снимают слой изолятора на длину 8-10 мм. Изделия обеспечивают надежный контакт и не разрушаются при подключении мощной нагрузки. Кожух не защищает жилы от воздействия атмосферных осадков.
  2. Зажимы типа «орех» с корпусом из полимера и металлическими пластинами, стягиваемыми винтами. Фиксаторы WAGO или «орех» можно использовать только для разводки проводки внутри дома, выполнять ответвления от СИП с помощью клемм не допускается.

Гильзы

Для стыковки отрезков кабелей СИП и проводки внутри дома можно применять металлические деформируемые гильзы. Изделия сжимают ручным прессом или клещами со сменной матрицей, для повышения качества контакта муфту деформируют несколько раз. Поверхность соединителей для СИП покрыта полимерным слоем, а установленные на концах резиновые кольца не пропускают воду. Биметаллические гильзы используют для стыковки магистрали СИП и медного силовой проводки для подачи питания в дом.

В таблице приведены характеристики нескольких типов соединителей ГАМ:

МодельСечение жилы кабелей, мм²Класс гибкости соединяемых жил
16/1016 и 10от 1 до 6
25/1625 и 16от 1 до 6
70/5070 и 50от 1 до 6
150/120150 и 120от 1 до 6

Биметаллические гильзы ГАМ рассчитаны на соединение алюминиевой жилы с увеличенным сечением с медными сердечниками. Контактная часть не имеет защитного покрытия, срок службы изделия достигает 25 лет (гарантия составляет 60 месяцев). Элементы выдерживают напряжение до 10 кВ, секции соединены по технологии фрикционной сварки, обеспечивающей контакт металлов на уровне молекул. Внутри имеется перегородка, исключающая соприкосновение разнородных жил.

Последовательность монтажа

Для соединения с помощью биметаллических гильз ГАМ необходимо:

  1. Снять изоляцию с жилы кабеля СИП и надеть муфту.
  2. Деформировать фиксатор 6-гранной оправкой, перемещая инструмент вдоль гильзы и выполняя последовательные сжатия.
  3. Очистить от изоляции медный кабель, вставить в муфту и зафиксировать жилы 6-гранной оправкой. Длина оголенного участка зависит от габаритов гильзы.
  4. Надеть на металлические элементы усадочную трубку, для повышения герметичности можно использовать несколько защитных чехлов.

Если предполагается использование зажимов, то необходимо подвести кабель к стене дома и зафиксировать анкером. Затем на провода (магистральный и ответвления) надевают фиксатор и затягивают болт. Необходимо соблюдать правила монтажа: при слабом усилии на ключе контактные штыри плохо проникают в сердечники кабелей. На оголенные концы надевают защитные колпачки.

Входящую в дом магистраль прокладывают через трубу, предотвращающую затекание в щиток талой или дождевой влаги.

Особенности соединения проводов СИП между собой

Для коммутации отрезков СИП между собой используют специальные гильзы MJPT либо ГСИ. Прокалывающие зажимы позволяют организовать ответвления. Кабели стыкуют в пролетах, но СИП-4 можно соединять анкерными фиксаторами только на столбах (из-за недостаточной несущей способности). В соответствии с требованиями ПУЭ соединительные элементы должны иметь прочность от 90% от усилия разрыва металлического сердечника провода.

Особенности технологий коммутации:

  1. Для деформации MJPT либо ГСИ применяют ручной пресс или клещи, обеспечивающие плотное обжатие оголенных жил кабеля. Муфты имеют полимерный корпус с кольцами из резины, защищающими контакт от проникновения влаги и пыли.
  2. При установке прокалывающих зажимов не требуется отключать электроснабжение и снимать изолирующий слой. Для удержания основной линии питания и ответвлений на столбах предусматривают анкеры. Зажимы рассчитаны на однократное использование и не допускают фиксацию нескольких жил.

Ошибки при работе с гильзами

Основными проблемами при использовании гильз являются:

  • применение муфт с внутренним отверстием, не соответствующим диаметру металлической жилы;
  • использование соединителей, разрезанных на несколько частей (например, с целью экономии или при отсутствии необходимого запаса комплектующих на объекте).

Применение гильз с маленьким сечением

Монтаж гильзы с недостаточным сечением требует уменьшения диаметра провода. В результате линия электроснабжения не выдерживает номинальную нагрузку, контакт перегревается и разрушается. Снятие части металла с сердечника негативно сказывается на механической прочности кабеля. Под воздействием ветровых нагрузок сердечник ломается, а для поиска места повреждения необходимо специальное оборудование.

Слишком широкие гильзы

Установка наконечника с увеличенным диаметром не позволит плотно охватить металлический сердечник кабеля. Наматывание проволоки или подгибание конца жилы позволяет частично устранить проблему, но повысить таким образом механическую прочность контакта не получится. При подсоединении к линии питания мощного оборудования в плохо обжатом стыке появляются искры, нагар вызывает повышение сопротивления и разогрев муфты вплоть до возгорания изоляции.

Разрезание гильз

Для снижения затрат начинающие монтажники режут металлические гильзы на несколько частей. Производители запрещают укорачивать соединители, поскольку небольшая длина зажима не позволит прочно состыковать проводку. Отрезки гильз неудобно сдавливать клещами, плохое обжатие способствует появлению искрения в контакте при подключении мощной нагрузки. Впоследствии владельцу дома придется соединять провода заново, так что подобная «экономия» приведет к дополнительным затратам.

Другие ошибки при соединении

Еще одной ошибкой при коммутации кабелей СИП является повторное использование зажимов. Фиксирующая головка является одноразовой и при попытке вторичного применения не обеспечивает прочный стык с надежным контактом. При подборе муфт ГСИ следует учитывать назначение проводника. Для фаз используют изделия с маркировкой ГСИ-Ф, а для несущей нулевой линии – ГСИ-Н. Сечение наращиваемых проводов СИП должно быть идентичным, иначе создать надежное соединение невозможно.

подключение от столба к дому, прокладка проводных опор и подключение к блоку предохранителей, закрепленному на стене, способ протяжки между столбами

При строительстве или ремонте дома, а также при модернизации электрических сетей, есть необходимость провести в дом новый электрический кабель. Для этого соединения чаще всего используется самонесущий изолированный кабель (ССИ), который выполняется от опоры линии электропередач. Давайте рассмотрим этапы монтажа и подключения кабеля от столба к дому, Способы подключения проводов на столбе и частые ошибки при выполнении данного вида электромонтажных работ.

Содержание

  • 1 Крепление кабеля СИП от столба к дому
    • 1.1 Крепление проводов к столбам
    • 1.2 Проведение от столба к дому
    • 1.3 Натяжение провода1 к дому
    • 1.0 провод
    • 1.5 Как подключиться к блоку предохранителей и счетчику
  • 2 Возможные ошибки при монтаже
  • 3 Техника безопасности

Прокладка кабеля НПИ от столба к дому

Правильный монтаж кабеля СИП начинается с его фиксации и соединения на опоре путем измерения расстояния от ближайшей опоры до присоединяемого объекта. Дело в том, что расстояние от столба до точки крепления к зданию не должно превышать 25 метров, иначе необходимо проводить установку дополнительных электрических столбов.

Также важно выбрать правильное сечение электрического кабеля LV-ABC. Самый распространенный тип самонесущего провода, применяемого в жилом строительстве, — 4х16.

Крепление провода к опоре

Первое, что нужно сделать с проводом, это правильно и надежно закрепить его на опоре ЛЭП. Так как в электростолбе нельзя сверлить отверстия, можно использовать ленту из оцинкованной стали, балки (усиленные крепления для соединения ленты и ее стягивания), а также специальные скобы.

Для фиксации кронштейна на стойке ленту обматывают бинтом в два ряда вокруг стойки, устанавливают кронштейн между ними и затягивают, фиксируя ленту скобами. После этого возьмите анкерный натяжной зажим, пропустите через него трос и закрепите на кронштейне.

Проведение от столба к дому

Следующая операция — подвести кабель к дому, натянуть, зафиксировать и соединить. Для крепления провода ЛВ-АВС на фасаде здания используется аналогичный кронштейн, но он крепится анкерными болтами. По СНиП высота крепления провода на фасаде жилого дома должна быть 2,75 метра, поэтому, если этот параметр не соответствует конструктивным особенностям дома, ввод необходимо производить через крышу. Анкеры выбирают исходя из материала несущих стен, к которым будет крепиться скоба и проволока. Для фиксации провода на кронштейне используется анкерный зажим для провода ЛВ-АВС, такой же, как на опоре.

Важно знать, что вводной кабель от ЛЭП до точки подключения (распределительного щита) не должен иметь разрывов и соединений, должен быть цельным.

Важным этапом также является правильное натяжение троса, так как чрезмерное провисание отрицательно сказывается на прочности и надежности смонтированного троса.

Натяжение провода НВ-АВС

Натяжение СИП осуществляется с помощью ручной тали (лебедки), имеющей специальный механизм захвата несущего провода или всего троса СИП. При проведении этой работы главное не переусердствовать и четко рассчитать прилагаемое усилие, желательно с помощью динамометра. При работе над проектом обязательно будет указано натяжение троса. Но если такой документации нет, можно воспользоваться специальным монтажным столом. В такой таблице будет указано значение силы натяжения для разных температурных условий окружающей среды и длина развертки.

Очень важно, однако, пользоваться таблицами и измерять натяжение провода, а не производить монтаж «на глаз». Потому что зимой при неблагоприятных условиях (снегопад, гололед) кабель не порвется, и влага не будет стекать по кабелю внутрь здания, не попадет в электрощит.

Способы подключения провода на опоре

Применяются несколько вариантов подключения провода НВ-АВС к ЛЭП на опоре, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для разных сечений и видов изоляции. Некоторые пробивные клеммы могут применяться без понижения напряжения в линии: в их конструкции прокалывающая головка находится внутри изоляции, что позволяет безопасно подключать СИП к ЛЭП. При этом конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть просчитано грамотно, без права на ошибку.

Но для неизолированных проводов используйте специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов.

При подключении дома к ЛЭП все действия лучше согласовывать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению соединений и используемым материалам.

Некоторые «мастера» спускают LV-ABC вниз по столбу и прокладывают под землей к дому. Но важно понимать, что самонесущий кабель ЛВ-АВС не предназначен для такой прокладки, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, поэтому предназначен только для прокладки на воздухе.

Подключение к блоку предохранителей и счетчику

Ввод в дом и прокладка кабеля к распределительному щиту осуществляется в специальных металлических кабельных каналах, гофрах или трубах. Обычно для этой цели используется обычная водопроводная стальная труба. Важно, чтобы незащищенные жилы электропроводки находились в недоступном (в том числе случайном) месте, часто посещаемом или проходимым людьми. Также согласно п. 2.1.79 ПУЭ рекомендуется прокладывать кабель в трубе так, чтобы вода не скапливалась в проходе и не проникала внутрь здания, особенно к электроустановкам.

В распределительном щите кабель подключается к главному выключателю, с предварительной обжимкой жил штырями из алюминиевого и медного сплава, а от выключателя — к главному выключателю и далее к другим защитным устройствам (УЗО, дифференциальной автоматике и автоматике). автоматические выключатели линий).

Иногда к кабелю СИП с помощью тех же прокалывающих клемм присоединяют ответвления медного кабеля ВВГнг, и его подключают к выключателю в щите или непосредственно к вводному автомату (в зависимости от сечения кабеля).

Возможные ошибки при установке

При установке ввода в дом с кабелем СИП могут возникнуть трудности, и во избежание ошибок, ниже перечислены наиболее распространенные:

  1. Слабое натяжение: для натяжения и установка производилась «на глаз». Эта ошибка может привести к повышенным нагрузкам на кабель, особенно зимой, и к обрыву кабеля.
  2. Чрезмерная деформация: также отрицательно влияет на кабель, особенно на его изоляцию.
  3. Попытка повторного использования зажимов для прокалывания: они одноразовые, поскольку головка отрывается и повторная сборка невозможна.
  4. Повреждение изоляции при работе: важно использовать прочный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
  5. Ослабленные зажимы: проводники должны быть правильно и надежно зажаты в зажимах и не болтаться в зажимах. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Техника безопасности

Первое и самое главное в любых электромонтажных работах – это соблюдение правил электробезопасности.

  1. Не работать в условиях повышенной влажности, тумана или дождя, а также ночью или в сумерках;
  2. Необходимо использовать только сертифицированные и надежные инструменты, тросы и крепежные детали;
  3. Не используйте поврежденный кабель;
  4. Не используйте какие-либо крепления или зажимы, не предназначенные для используемого типа кабеля;
  5. Работы должны проводиться строго в защитной одежде;
  6. Провода под напряжением должны быть изолированы специальными кожухами;
  7. Высотные работы должны выполняться профессиональными монтажниками машин и механизмов, предназначенных для работы вблизи линий электропередач, и иметь соответствующее разрешение.
