Соединение проводов и кабелей в стиле «10 основных правил»
| Параметр | Пояснение | Пункт НТД |
| 1. Методы соединения | Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке. | 2.1.21. ПУЭ |
| 2. Запас для повторного соединения | В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения. | 2.1.22. ПУЭ |
| 3. Доступ к местам соединений | Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта. | 2.1.23. ПУЭ |
4. Отсутствие усилий тяжения | В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения. | 2.1.24. ПУЭ |
| 5. Изоляция соединений | Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т.п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей. | 2.1.25. ПУЭ |
| 6. Места соединений | Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике. | 2.1.26. ПУЭ |
7. Материал соединительных коробок | Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов. | 2.1.28. ПУЭ |
| 8. Соединения в чердачных помещениях | Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил. | 2.1.71. ПУЭ |
| 9. Соединения в освещении | Соединение проводов внутри кронштейнов, подвесов или труб, при помощи которых устанавливается осветительная арматура, не допускается. Соединения проводов следует выполнять в местах, доступных для контроля, например в основаниях кронштейнов, в местах ввода проводов в светильники. | 6.6.13. ПУЭ |
| 10. Соединения в системе уравнивания потенциалов | Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. Соединения стальных проводников рекомендуется выполнять посредством сварки. Допускается в помещениях и в наружных установках без агрессивных сред соединять заземляющие и нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434 «Соединения контактные электрические. Общие технические требования» ко 2-му классу соединений.Соединения должны быть защищены от коррозии и механических повреждений. Для болтовых соединений должны быть предусмотрены меры против ослабления | 1.7.139. ПУЭ |
Соединение проводов и кабелей

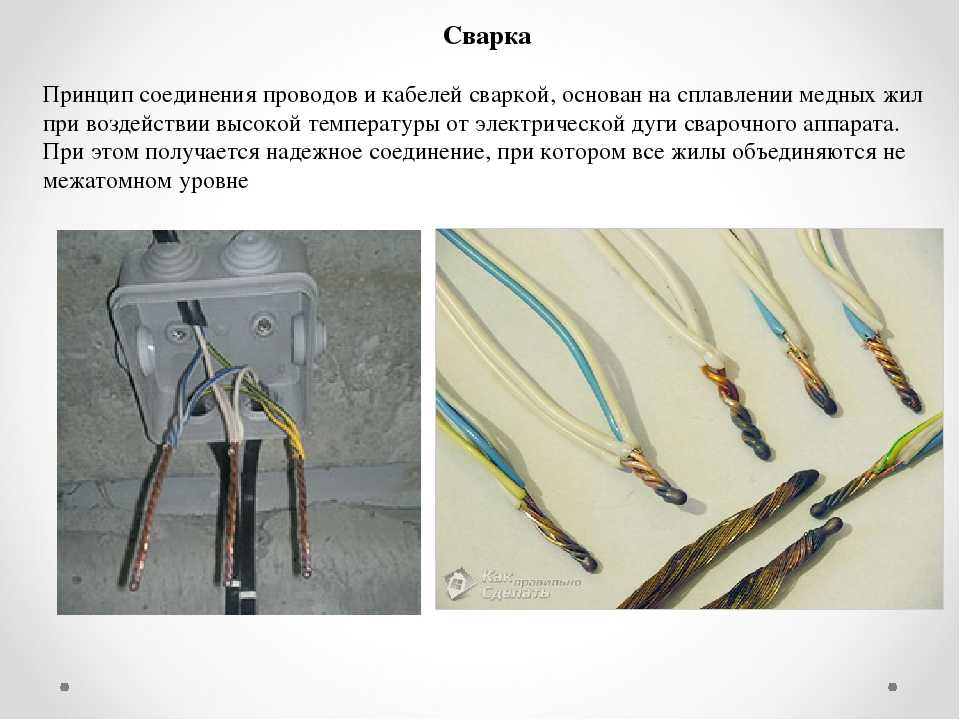

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.
Что говорят правила соединения проводов и кабелей
Будем пользоваться несколькими источниками актуальных на сегодняшний день.
ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).
ПУЭ-7 Глава 2.1
Раздел: Электропроводки
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел: Электропроводки
3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.5.52-2011.
526 Электрические соединения
526.2 При выборе средств соединения следует учитывать:
— материал проводника и его изоляцию;
— число и форму проводов, формирующих проводник;
— площадь поперечного сечения проводника;
— число проводников, которые будут соединены вместе.
Примечания:
1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях
Развернутый комментарий
Мы рассмотрели все нормативные акты регламентирующие соединение проводов.
Рассмотрим преимущества и недостатки.
Гильза, скрутка и клемма Ваго
Фото и краткое описание
Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.
СИЗ, клемма Ваго и винтовой сжим
Фото и краткое описание
Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы
Типы проводников электрических проводов и кабелей
Обычно используемые домашние провода и кабели
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в области электромонтажных работ в жилых, коммерческих и промышленных помещениях.
Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s
Редакционный процесс
Обновлено 21.09.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено
Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s
Наблюдательный совет
Электрический провод используется для передачи электрического тока от источника питания к устройству конечного пользователя, например к розетке или светильнику. Этот провод действительно проводник, но в большинстве случаев упоминается как провод.
Есть три разных стиля проволоки. Неизолированный провод — это то, что указано в названии, неизолированный. Изолированный одножильный провод представляет собой сплошной кусок провода, покрытый пластиковой оболочкой. Последний представляет собой изолированный многожильный провод. Он состоит из множества медных жил меньшего размера и также покрыт защитным пластиковым покрытием. Кабель типа NM, как его часто называют, продается в предварительно нарезанных отрезках, таких как катушки по 50, 100, 250 и 1000 футов.
Есть два различных типа кабелей, которые обычно используются. Кабель с неметаллической оболочкой имеет два или более изолированных проводника и обычно неизолированный заземляющий провод. Все они завернуты во внешнюю защитную пластиковую оболочку.
Ель / Элнора Тернер
Другой — бронированный кабель, в котором черный, красный, белый и зеленый изолированные провода находятся внутри защитного гибкого металлического корпуса, часто называемого шнуром.
Обычно армированный кабель нарезается по длине, но вы можете купить предварительно нарезанный рулон.
В домашней проводке, в которой используется кабель с неметаллической оболочкой (NM), цвет внешней оболочки указывает на сечение провода или размер и номинальную силу тока провода внутри. Большинство кабелей NM-B, изготовленных после 2001 года, имеют оболочку из проволоки разного цвета, чтобы упростить идентификацию как для потребителей, так и для инспекторов. Эта цветовая маркировка оболочки провода является строго добровольной, но большинство производителей последовали этому примеру, создав такую цветовую схему.
Пять основных цветов неметаллического кабеля
Пять основных цветовых схем, используемых в основном в жилищном строительстве: белый, желтый, оранжевый, черный и серый. На самом деле черный цвет используется дважды, но он используется для проводов двух разных размеров, поэтому будьте осторожны при выборе соответствующего размера провода. Эти цвета являются сплошным цветом крышки изоляционного корпуса, которая покрывает изолированные и неизолированные отдельные провода внутри.
Кабель в неметаллической оболочке белого цвета
В оболочке провода с белой цветовой маркировкой находится провод 14-го калибра. Этот тип провода используется для 15-амперных цепей в вашем доме. Осветительные цепи обычно используются в основном для этого размера.
Кабель желтого цвета в неметаллической оболочке
Оболочка провода с желтой цветовой маркировкой покрывает провод калибра 12, рассчитанный на 20-амперные цепи. Общее питание для розеток и бытовых приборов является основным применением механизма подачи проволоки такого размера.
Кабель в неметаллической оболочке оранжевого цвета
Оранжевая оболочка провода предназначена для провода 10-го калибра. Он способен работать с нагрузкой цепи 30 ампер. Эти нагрузки включают в себя кондиционер, питание водонагревателя и любые другие 30-амперные нагрузки.
Черный кабель в неметаллической оболочке
Что касается провода с черным покрытием, то он используется как для провода 6-го, так и для 8-го калибра.
Как вы, возможно, знаете, провод 8-го калибра подходит для цепей на 45 ампер, а провод 6-го калибра подходит для 60-амперных цепей. Провод 6-го калибра лучше подходит для питания дополнительной панели, электрической плиты или двойной духовки, в зависимости от номинальной силы тока, указанной на приборе.
Серый кабель в неметаллической оболочке
Теперь есть еще одна цветная обшивка, имеющая больше отношение к местам установки, чем к сечению проводов. Это будет NM-провод серого цвета. Он используется для подземных установок и бывает разных размеров. Он обладает водостойкими свойствами и иногда устойчив к другим вещам, таким как масло и солнечный свет.
Маркировка внешней оболочки кабеля с неметаллической оболочкой
Как и у всех кабелей с неметаллической оболочкой, внешняя оболочка маркируется буквами, которые показывают, сколько изолированных проводов скрыто внутри оболочки. Однако это количество проводов не включает неизолированный провод, который используется в качестве заземляющего провода.
Например, если в кабеле указано 12-2 WG, это означает, что есть два изолированных провода 12-го калибра (черный и белый провод) плюс провод заземления. Если на этикетке написано 12-3, это трехжильный кабель 12-го калибра с оголенным медным проводом заземления.
Различные типы электрических проводов и кабелей
Меган Танг
Провод определяется как один электрический проводник, а кабель определяется как группа индивидуально изолированных проводов (проводников), заключенных вместе в оболочку. Оболочка представляет собой непроводящий материал с защитными свойствами для экранирования токопроводящей части провода/кабеля. Хотя провод является хорошим проводником, он все же может иметь некоторое сопротивление. Провода и кабели могут быть изготовлены из различных материалов, таких как медь, золото и алюминий.
Материалы имеют разное сопротивление. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала. Сопротивление провода может изменяться пропорционально изменению температуры или длины провода.
Сечение провода указывает на диаметр металлической жилы провода. При выборе размера провода необходимо учитывать сечение провода, мощность провода и для чего будет использоваться провод. Если провод слишком мал, через него будет проходить слишком большой ток, что приведет к падению большей мощности провода в виде ватт из-за такого высокого сопротивления.
Провод
Две категории одножильных проводов: одножильные и многожильные (также называемые плетеными). Сплошная проволока жесткая и лучше проводит электричество. Многожильный провод состоит из более мелких проводов, скрученных вместе. Многожильные провода менее склонны к поломке при многократном сгибании, поэтому этот тип провода часто используется в зарядных устройствах для телефонов.
Соединительные провода представляют собой предварительно нарезанные гибкие многопроволочные провода различной длины с жесткими концами, что позволяет легко вставлять провод в макетную плату. Соединительный провод обычно представляет собой одножильный изолированный провод, используемый в приложениях с низким током и низким напряжением (<600 В) для выполнения внутренних соединений.
Он бывает разных калибров и длин. После того, как соединительный провод обрезан до нужной длины, можно использовать инструмент для зачистки проводов, чтобы снять изоляцию, позволяя присоединить металлический проводник к цепи.
Магнитный провод представляет собой медный или алюминиевый провод, покрытый очень тонким слоем изоляции. Магнитная проволока позволяет сматывать несколько слоев проволоки вместе без короткого замыкания. Когда провод намотан на катушку и находится под напряжением, он создает электромагнитное поле. Магнитная проволока часто используется в трансформаторах, индукторах, двигателях, электромагнитах, катушках Тесла и других устройствах, требующих плотных катушек изолированного провода.
Проволока для намотки идеально подходит для намотки проволоки, отсюда и название. Посеребренная медная проволока обладает высокой гибкостью и хорошей изоляцией, но при этом устойчива к истиранию. Обмотка проводов отлично подходит для прототипов, потому что легко выполнять соединения «точка-точка» и ремонтировать их.
Соединения, выполненные с помощью намотки проводов, более надежны, чем паяные, из-за большего контакта провода со штырем.
Мышечная проволока представляет собой чрезвычайно тонкую проволоку из нитинола, которая известна своей способностью сокращаться при приложении электрического тока. Он использовался для микрозащелок на ноутбуках Microsoft® Surface Book. Ознакомьтесь с этой более подробной статьей о том, что такое мышечные проволоки и как они работают.
Кабель
Как упоминалось ранее, кабель представляет собой группу изолированных проводов, заключенных вместе в оболочку. Как правило, кабель имеет по крайней мере один проводник под напряжением для передачи тока, один нулевой провод и один заземляющий провод. Кабели классифицируются по количеству содержащихся в них проводов и их размеру/сечению. Кабели маркируются серией букв, за которыми следует цифра, тире и еще одна цифра. Буквы обозначают тип изоляции. Первая цифра указывает на сопротивление жил в кабеле.
А число после тире указывает на количество отдельных жил в кабеле. Если за последней цифрой следует буква G, это означает, что кабель также оснащен нетоковедущим заземляющим проводом.
Шнуры питания переменного тока безопасно передают ток и напряжение от бытовой электросети к электронному устройству, обычно к источнику питания переменного тока в постоянный. Индивидуально изолированные жилы заключены в более прочную защитную внешнюю оболочку и снабжены разъемами на одном или обоих концах. Размер и количество проводников, номинальный ток и напряжение, номинальная температура и одобрения агентства обычно печатаются вдоль оболочки.
Многожильный кабель представляет собой разновидность многожильного провода, в котором каждый кабель содержит от 2 до 60 отдельных проводников внутри общей оболочки. В оболочке могут быть как многожильные, так и одножильные проводники, намотанные вместе. Эти кабели можно использовать для подключения тяжелых приборов, медицинской электроники, аудиосистем и многого другого.
Ленточный кабель представляет собой ряд одножильных проводов, соединенных бок о бок в форме ленты. Его также можно назвать zip-wire, потому что проводники можно отделить от ленты. Провода не заключены вместе в одну защитную оболочку, как другие типы кабелей, а изолированы по отдельности.
Коаксиальный кабель имеет изолированный центральный проводник, окруженный экраном из плетеной проволоки, который заключен в прочную внешнюю оболочку/оболочку. Коаксиальный означает две или более трехмерных линейных форм, которые имеют общую ось. Этот тип линии передачи передает высокочастотные электрические сигналы с малыми потерями. Некоторые из приложений включают передачу сигналов кабельного телевидения, широкополосных сетевых кабелей для Интернета и подключение радиопередатчиков и приемников к их антеннам. В состав коаксиального кабеля входят внешняя пластиковая оболочка, плетеный медный экран, внутренний диэлектрический изолятор и медная жила.
Акустический кабель представляет собой два или более электрических проводника (обычно медных), изолированных по отдельности пластиком или резиной.
