Соединитель для сип: Соединение кабеля сип между собой

Содержание

разные способы и виды соединений

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Как соединить провода СИП/СИП — между собой
  • 2 Как правильно соединить провод СИП с медным кабелем?
  • 3 Способы соединения сип провода с медным неизолированным кабелем
    • 3.1 Ошибка № 1: неправильное соединение СИП с неизолированными проводами
    • 3.2 Соединение СИП кабеля и медного провода клеммами
    • 3.3 Соединение СИП кабеля с медным проводом за счет ответвительных зажимов
  • 4 Подключение кабеля к СИП на опорном столбе
  • 5 Подключение СИП к кабелю на фасаде
  • 6 Технические характеристики соединительных зажимов (гильз)
  • 7 Как соединять гильзами СИП
  • 8 Последовательность монтажа прокалывающих зажимов
  • 9 Ошибка: неправильный подбор соединительных гильз
  • 10 Ошибка: не обжимаются соединительные гильзы

Самонесущий изолированный провод сегодня является наиболее востребованным материалом для проведения работ в области электроснабжения. Его использование способствует существенному повышению долговечности линий электропередачи и снижению затрат электричества. Чтобы подключить питание к внутренней электрической разводке вам необходимо осуществить соединение СИП с кабелем, выполненным из идентичного или другого материала.

Как соединить провода СИП/СИП — между собой

Сегодня многие предпочитают самостоятельно выполнять большую часть монтажных работ, в том числе и электрификацию территории частного двора. Чтобы ваш дом был подключен к электропитанию, может понадобиться соединение СИП кабеля между собой. Самым практичным и легким способом решить поставленную задачу является скручивание проводов с их последующей пайкой.

Самостоятельно и без профессиональных знаний можно соединить между собой два провода с алюминиевыми жилами, придерживаясь следующей инструкции:

  1. На обоих проводах нужно зачистить жилы на пару сантиметров.
  2. Соедините подготовленные кабеля, тщательно скрутив их между собой.
  3. Выполните спайку или сварку двух концов, используя специальное оборудование.
  4. Проведите тщательную изоляцию места, где было выполнено соединения проводов.

Роль изоляционного материала может выполнять изолента или специально разработанные для этой цели колпачки.

Также соединение проводов СИП можно осуществить с помощью обыкновенных болтов, которые наверняка найдутся в инструментах каждого хозяина. Профессиональные электрики утверждают, что правильное использование такой технологии обеспечивает соединению высокие показатели надежности, качества и долговечности. Еще одним преимуществом является простота и достаточно высокая скорость выполнения такого монтажа.

Для достижения желаемого результата достаточно придерживаться следующих рекомендаций:

  1. Выполните зачистку жилы на соответствующей подобранному болту длине.
  2. Загните подготовленный участок провода в форме петли.
  3. Полученную петлю аккуратно наденьте на болт.
  4. Сверху установите шайбу.
  5. Тщательно затяните гайку.

После выполнения описанных выше работ, обязательно проверьте прочность полученного соединения. Так вы обезопасите себя и близких от неприятных последствий.

Как правильно соединить провод СИП с медным кабелем?

Провести соединение СИП с медным кабелем вам может понадобиться при выполнении следующих задач по электроснабжению частных построек:

  • подключение энергоносителя к жилому дому с разводкой из медных проводов;
  • подсоединение к оборудованию или шинам распределительного щита.

Второй вариант подключения необходим при расширении сети электропитания от уже функционирующей щитовой к новым пристройкам или расположенным поблизости зданиям. В описанной ситуации достаточно воспользоваться шайбами или алюмомедными наконечниками. В небольших щитах, без шин, можно применить клеммники, которые присоединяются на дин-рейку. Сегодня достаточно просто подобрать детали, соответствующие необходимым вам параметрам, ведь на рынке представлено множество приспособлений от различных производителей.

Способы соединения сип провода с медным неизолированным кабелем

Наиболее простой способ, как соединить СИП с медным кабелем, — использовать специальные клеммы или прокалывающие зажимы. Основное преимущество подобных соединительных конструкций заключается в простоте монтажа, доступности и отсутствии необходимости использования дорогостоящих устройств.

Ошибка № 1: неправильное соединение СИП с неизолированными проводами

В современной сфере электроснабжения СИП являются наиболее востребованными материалами. Они различаются между собой не только техническими характеристиками, но также типом изоляции, количеством алюминиевых жил и их толщиной. С помощью рассматриваемого кабеля вы сможете реализовать самые разноплановые задачи. Но основная сложность их соединения заключается в возникающей при прямом контакте металлов химической реакции.

Одной из популярных ошибок является соединение СИП с кабелем из меди путем скрутки их жил. Прямой контакт этих металлов спровоцирует окислительный процесс, что спустя время станет причиной короткого замыкания в сети или даже возгорания проводки. Подобные неприятности могут спровоцировать выход из работоспособного состояния всей кабельной линии электроснабжения.

Соединение СИП кабеля и медного провода клеммами

При отсутствии возможности обратиться к специалисту для соединения двух разновидностей кабеля, рациональным решением будет покупка пружинных клемм.

Благодаря использованию этой технологии вы сможете самостоятельно справиться с поставленной задачей:

  • оголите жилы изолированного провода;
  • вставьте провод в отверстие клеммы;
  • жила фиксируется при помощи пружины.

Благодаря изготовлению клемм из специального материала, который дополнительно обрабатывается пастой, фиксируемые с их помощью провода не поддаются окислению. Таким образом, удается установить надежный контакт между энергоносителями.

Соединение СИП кабеля с медным проводом за счет ответвительных зажимов

Ответвительные системы зажима также известны многим электрикам и рядовым пользователям, как “орешки”. Эти изделия отличаются достаточно простой конструкцией, содержащей изолирующий короб, несколько винтиков и биметаллические пластины. Используется такое крепление преимущественно для присоединения кабеля к существующей ранее, замкнутой сети электроснабжения.

Чтобы созданное вами соединение было устойчиво и надежно, достаточно придерживаться следующего алгоритма:

  1. Тщательно снимите изоляцию с жил СИП.
  2. Вставьте кабель в короб зажима.
  3. Выполните фиксацию.

Однако такие конструкции подходят лишь для использования внутри помещения, ведь они не устойчивы к влиянию окружающей среды.

Подключение кабеля к СИП на опорном столбе

Для объединения кабеля на опорном столбе могут пригодиться прокалывающие зажимы или специальные соединительные гильзы. Монтаж при помощи описанных приспособлений достаточно прост, быстр, доступен и надежен. С помощью этих технологий возможно сделать отвод от основной линии электроснабжения.

Однако для использования специальных гильз вам понадобится специализированный ручной пресс, оснащенный шестигранной матрицей. Но, таким образом, вы обеспечите максимально прочное и герметичное соединение, которое сможет справиться с существенными нагрузками механического характера.

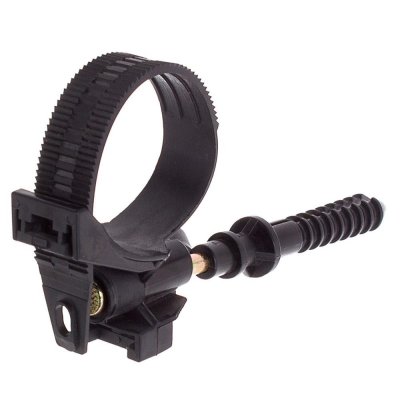

Подключение СИП к кабелю на фасаде

При направлении проводки от опоры к фасадной части здания, крепление кабеля может быть реализовано при помощи надежных и износоустойчивых анкеров. Объединить провода энергоснабжения и создать надежную сеть можно за счет использования прокалывающего зажима. Описанная нами технология поможет быстро, безопасно, доступно и надежно решить проблему с энергоснабжением частного дома или расположенных рядом с ним построек. К преимуществам соединительной комплектующей этого типа также можно отнести простоту выполнения установочных работ, доступную стоимость и устойчивость к пагубному воздействию окружающей среды.

Технические характеристики соединительных зажимов (гильз)

Если вам необходимо соединить между собой несущие провода в пролете, то для решения этой задачи следует использовать гильзы, механическая прочность которых составляет минимум 90% разрывного усилия кабеля.

Соединительные гильзы изготавливаются из алюминиевого сплава, который покрывается полимерной изоляцией. Внешний слой конструкции устойчив не только к климатическим нагрузкам, но и к воздействию ультрафиолетового излучения.

Как соединять гильзами СИП

Для создания максимально надежного и безопасного стыка достаточно придерживаться следующего алгоритма:

  1. Обрежьте лесенкой жилы различных фаз.
  2. Снимите изоляцию на участке, который будет находиться под зажимом.
  3. Вставьте провод в гильзу до упора в перегородку.
  4. Выполните обжимку всей конструкции при помощи гидравлического пресса.

Таким образом, вы обеспечите обработку всех фазных жил при помощи содержащейся внутри зажима контактной смазки.

Последовательность монтажа прокалывающих зажимов

Одним из наиболее надежных способов соединить два провода с различными сердцевинами является использование прокалывающих зажимов. Они предназначены для одноразового использования.

Устанавливайте такие конструкции согласно следующему алгоритму:

  1. Немного раскрутите болт для избежания повреждения изоляционного материала.
  2. Вставьте в гнездо с колпаком провод ответвления, а в свободную нишу — кабель абонента.
  3. Затяните рукой болт, что поспособствует надежному креплению проводов или же воспользуйтесь накидным ключом на 13.
  4. Затягивание необходимо осуществлять до достижения нужного усилия и срыва головки.

Ошибка: неправильный подбор соединительных гильз

При использовании прокалывающих зажимов недопустимо повреждение основной жилы или разрыв изоляционного материала. Такие неприятные последствия могут возникнуть в результате неправильного выбора гильзы. При выборе соединительных деталей основное внимание следует уделить сечению СИП.

Ошибка: не обжимаются соединительные гильзы

Если у вас возникли проблемы с обжимкой гильз, то, возможно, вы приобрели некачественную комплектующую. Обычно, изготовленные из твердого пластика, низкокачественные гильзы, лопаются при выполнении обжимки. Такая же проблема может наблюдаться при использовании несоответствующего прессовочного оборудования.

При правильном соединении проводов вы сможете обеспечить высокую надежность и долговечность сети энергоснабжения. Однако если вы желаете избежать этих сложностей, то достаточно завести СИП кабель к распределительному щитку.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Соединение проводов СИП между собой

В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.

СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:

  • безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований
  • надежность. Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных
  • вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции
  • устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими


Другие исполнители на Юду



  • Семен

    Рейтинг: 5





  • Валерий

    Рейтинг: 4,9





  • Александр

    Рейтинг: 5





  • Антон

    Рейтинг: 5





  • Михаил

    Рейтинг: 5




Найти мастера

Различные виды СИП могут отличаться размером сечения. Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

Виды СИП проводов

Огромным плюсом использования проводов данного типа является возможность соединения между собой двух и более кабелей различного сечения. Однако специалисты не рекомендуют соединять провода кардинально различных диаметров. Хороший контакт возможен только при соединении двух и более проводов либо одинакового, либо соседнего сечения. Различают СИП провода следующих видов:

  • СИП-1 – провода данного типа отличаются тем, что в них все медные жилы, кроме нулевой, изолированы специальным материалом
  • СИП-2 – в этих проводах также изолированы все жилы, кроме нулевой. Отличие заключается в способе изоляции – здесь используется материал со специальными молекулярными поперечными сечениями
  • СИП-3 – рекомендуется для монтажа электросети в частных домах. Отличительная особенность заключается в конструкции провода – здесь всего одна жила из алюминия, которая изолирована материалом со светостабилизированными частицами. При его покупке специалист рекомендуют спрашивать у продавца сертификат качества
  • СИП-4 – характеризуется отсутствием нулевой жилы. Все жилы тщательно изолированы специальным материалом, благодаря чему достигается абсолютная герметичность
  • СИП-5 – провода такого типа используются в основном для прокладки электрических сетей на производствах, в городах или между населенными пунктами. Отличительная особенность – каждая жила помещается в специальную коробочку. Самостоятельно соединить провода данного типа практически невозможно

Если вам необходимо соединить два СИП провода между собой, причем вы стремитесь сделать надежный и безопасный во всех отношениях контакт – перед тем, как приступить к действию, проконсультируйтесь со специалистами. Далеко не все провода можно соединять между собой. К примеру, толстый провод с сечением 4 мм очень сложно правильно соединить с кабелем, который имеет сечение 1,5 мм. Здесь необходимо соблюдать определенную последовательность, а любое отступление от технических рекомендаций может привести к проблемам в дальнейшей эксплуатации электросети.

Способы соединения СИП кабеля

Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:

  • зачистите медные жилы обоих проводов (достаточно будет двух-трех см)
  • приложите их друг к другу и тщательно скрутите. Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным
  • при помощи специального аппарата осуществите сварку и спайку двух концов
  • тщательно изолируйте место соединения

В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.

Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:

  • зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта
  • зачищенную жилу загнуть в форме петли
  • петлю надеть на болт
  • сверху расположить промежуточную шайбу

Далее на шайбу надевается гайка, которую необходимо тщательно затянуть, а затем проверить прочность соединения.

Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.
