Переходное сопротивление в месте замыкания для фидера 0,38 кВ Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

Технические науки

УДК 621.315 В.А. Солдатов, Е.А. Чебесов

ПЕРЕХОДНОЕ СОПРОТИВЛЕНИЕ В МЕСТЕ ЗАМЫКАНИЯ ДЛЯ ФИДЕРА 0,38 кВ

В статье приведены результаты исследований, доказывающие, что при расчете аварийных режимов фидеров 0,38 кВ можно использовать два значения переходного сопротивления. При металлических замыканиях 0,1 Ом, а при замыканиях через переходное сопротивление 50 Ом. Полученные данные будут необходимы специалистам в тех случаях, когда переходное сопротивление не известно точно.

Ключевые слова: электрическая сеть 0,38 кВ, фидер, аварийный режим, переходное сопротивление, короткое замыкание.

V.A. Soldatov, E.A. Chebesov CONTACT RESISTANCE IN THE SHORT CIRCUIT AREA FOR THE 0,38 kV FEEDER

The researchresults proving that it is possible to use two values of contact resistance in the calculation of the emergency modes of the 0,38 kV feeders are presented in the article. In the metal short circuits 0,1 Ohms, and in short circuits through contact resistance 50 Ohms. The obtained data will be necessary for the experts in those cases when transient resistance isn’t known precisely.

Key words: electric network of 0,38 kV, feeder, emergency mode, contactresistance, short circuit.

Часто при расчете аварийных несимметричных режимов электрических сетей необходимо знать переходное сопротивление в месте аварии (месте замыкания). Как показывают исследования, это сопротивление может изменяться в широком диапазоне от сотых долей Ома до десятков Ом [1, 2]. Маленькие значения наблюдаются при металлических коротких замыканиях (схлестывание проводов, касание провода железной опоры), а большие значения наблюдаются при коротких замыканиях через переходное сопротивление (падение провода на землю, щебень, песок, на ветки дерева, замыкание через дугу). При возникновении аварийного режима мы чаще всего не знаем точной причины аварии. Поэтому расчетчик аварийных режимов не знает точной величины переходного сопротивления. Чтобы избавить расчетчика от необходимости перебора всех возможных значений переходного сопротивления, поставим задачу определения его возможных значений в случае металлического замыкания и в случае замыкания через большое переходное сопротивление.

Проведем исследования для фидера 0,38 кВ, как это сделано в [3, 4] для фидеров 10 и 35 кВ. В этих работах показано, что если переходное сопротивление неизвестно точно, то его можно принимать одним из двух значений: для металлического замыкания и для замыкания через большое переходное сопротивление. Для сетей 10 кВ эти значения составляют 0,1 и 500 Ом [3], а для сети 35 кВ эти значения составляют 0,1 и 750 Ом [4].

Расчет аварийных режимов фидеров 0,38 кВ велся методом фазных координат, описанном для распределительных сетей в [5, 6, 7]. Расчетная модель фидера 0,38 кВ включала последовательное включение трансформатора со схемой соединения обмоток «звезда-звезда с нулем», первый участок линии, модель аварии, второй участок линии, нагрузку. Для каждого элемента расчетной модели, а также для фидера в целом, получены матрицы передачи. Разработана программа расчета на ЭВМ. Рассчитаны следующие виды аварийных режимов фидера 0,38 кВ: однофазные короткие замыкания на нейтраль; двухфазные короткие замыкания; трехфазное короткое замыкание; обрывы фаз; однофазные короткие замыкания одновременно с обрывом; однофазные обрывы с одновременным коротким замыканием.

Были рассчитаны и проанализированы все фазные напряжения и токи в начале линии 0,38 кВ. Переходное сопротивление изменялось от 0,001 до 100 Ом. Для примера на рисунке представлены графики изменения фазных напряжений и токов при однофазном коротком замыкании, двухфазном коротком замыкании и трехфазном коротком замыкании.

§

о

Oí

a: о -8-оз

Со

э: о

CD

э:

CD

э: §

а: оз s

!

CD g

Ce

I

si 0\ I *

-2 -с

73 03

С ia

Qj CD

Ii

аз с

£ Я> о со § оо

sa

ÏI

-Э SP

С CD =5 *

-S °

а о, CD эГ

S о

«8- g

оэ о

ÎJÎ о

5 °

S i §

CD

э: §

оз I

s

8 S

ГО

S

s

s £

£

/

s >

s

л

;

N

К

4

4

%

Технические науки

Из данных рисунка видно, что при переходном сопротивлении меньше 0,1 Ом и больше 50 Ом буквально для всех аварийных режимов наступает насыщение кривых напряжений и токов, т. е. значения напряжений и токов перестают изменяться. Это означает, что если при возникновении аварийного режима переходное сопротивление в месте аварии неизвестно точно, то его можно принимать для металлического замыкания 0,1 Ом, а для замыкания через переходное сопротивление 50 Ом. Надо отметить, что при однофазном коротком замыкании с одновременным обрывом графики напряжений и токов совпадают со случаем однофазного короткого замыкания (рис., а). При обрывах фаз и одновременных обрывах с последующим коротким замыканием нет переходного сопротивления, то есть оно не влияет на аварийный режим.

Таким образом, полученные результаты сильно облегчают задачу расчетчика аварийных режимов, когда переходное сопротивление неизвестно точно. При этом надо отметить, что, если переходное сопротивление все же известно, то его значение необходимо задавать точно.

Литература

1. Правила устройства электроустановок. Все действующие разделы шестого и седьмого изданий с изменениями и дополнениями по состоянию на 15 октября 2008 г. — М.: КНОРУС, 2009. — 488 с.

2. Федосеев A.M. Релейная защита электрических систем. — М.: Энергия, 1976. — 560 с.

3. Баранов A.A., Солдатов В.А. Влияние переходного сопротивления на аварийные несимметричные режимы фидеров 6-10 кВ // Актуальные проблемы науки в АПК: сб. ст. 62-й Между-нар. науч.-практ. конф. — Кострома, 2011. — Т. 2. — С. 132-135.

4. Солдатов В.А., Климов H.A. Влияние переходного сопротивления на аварийный несимметричный режим работы фидеров класса 35 кВ // Актуальные проблемы науки в АПК: сб. ст. 62-й Междунар. науч.-практ. конф. — Кострома, 2011. — Т. 2. — С. 188-192.

5. Попов Н.М. Повышение надежности электроснабжения сельского хозяйства путем совершенствования релейных защит от аварийных режимов в сетях 0,38-35 кВ: автореф. дис. … д-ра техн. наук. — СПб., 2006. — 36 с.

6. Баранов A.A. Совершенствование методов расчета и обнаружения несимметричных аварийных режимов электрических сетей класса 10 кВ: автореф. дис. … канд. техн. наук. — М. : ГНУ ВИЭСХ, 2012. — 24 с.

7. Климов H.A. Совершенствование методов расчета и обнаружения аварийных несимметричных режимов электрических сетей 35 кВ: автореф. дис. … канд. техн. наук. — М.: ФГБОУ ВПО МГАУ, 2013. — 22 с.

Защита от короткого замыкания

В электротехнике нередко возникают различные аварийные ситуации, из которых наибольшую опасность представляет короткое замыкание. В таких случаях источники напряжения начинают работать в особом режиме, вызывающем разрушения всех составляющих электрической цепи, расположенных на данном участке. Основном причиной этого явления считается прямое замыкание между собой выходных клемм генератора или аккумуляторной батареи. Вся мощь источника тока сосредотачивается в одном месте, сжигая оборудования и травмируя находящихся рядом людей.

Поэтому при работе с электрическими сетями большое значение приобретает надежная защита от короткого замыкания, осуществляемая разными способами. Ее основная функция заключается в предотвращении опасных ситуаций и локализации возможных негативных последствий.

Содержание

Физические свойства данного явления

Опасность короткого замыкания напрямую связана с физическими законами, объясняющими природу этого явления. В первую очередь, это закон Ома, согласно которого ток в электрической цепи находится в прямой пропорции с напряжением и в обратной пропорции – с сопротивлением (I = U/R). То есть, при малом сопротивлении ток будет высокий, а при большом он пропорционально снижается. Кроме того, при росте напряжения одновременно возрастает и сила тока.

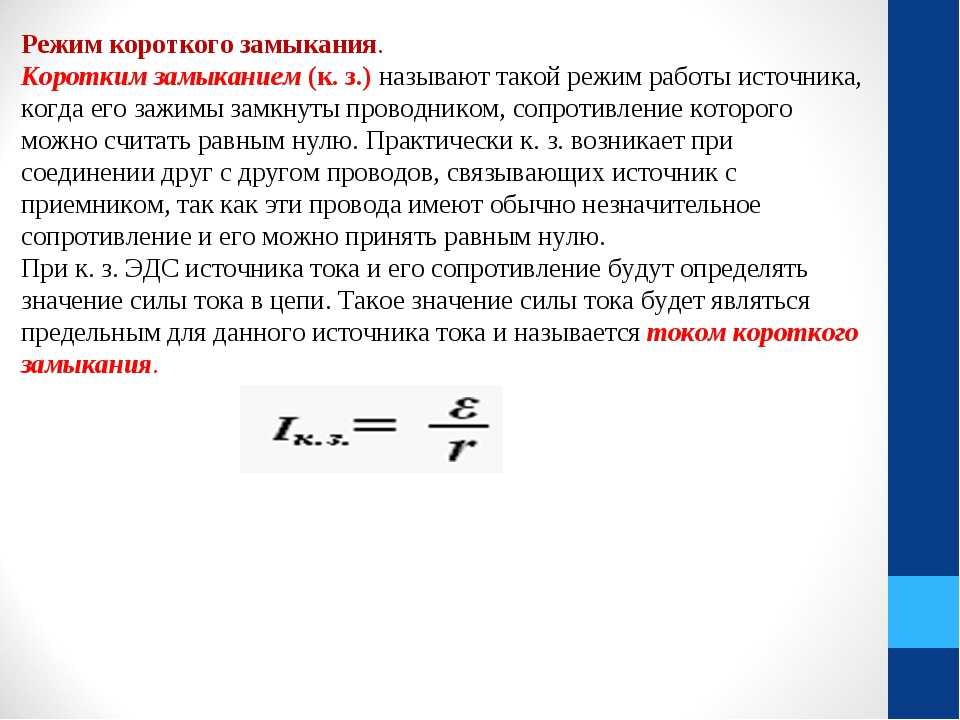

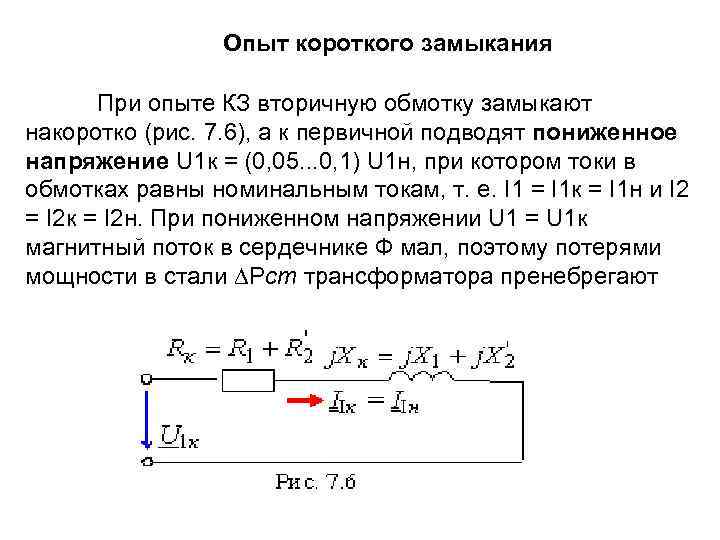

Сопротивление при коротком замыкании представляет собой сумму сопротивлений проводов и контактов вместе с внутренним сопротивлением источника питания. Как правило, в бытовых условиях их значения чрезвычайно малы и составляют всего лишь несколько долей Ом. Проводка домашней сети рассчитана на 16-40 ампер, тогда как в момент короткого замыкания ток может доходить до сотен, и даже тысяч ампер.

Явление КЗ тесным образом связано еще и с законом Джоуля-Ленца. Он касается количества теплоты, выделяемой на данном участке за единицу времени. Ее значение определяется квадратом силы тока умноженном на сопротивление этого участка цепи. Это означает рост выделяемого тепла проводником при повышении его сопротивления. Каждый проводник обладает собственным сопротивлением, но греются они все без исключения, но выделяют при этом разное количество тепла.

Во избежание перегрева, сечение каждого из них подбирается под определенную силу тока. В противном случае слишком тонкие проводники под высокими нагрузками становятся горячими, а провода с большим сечением практически не греются, поскольку успевают отдать тепло с большой площади в окружающую среду. Все эти физические законы и явления обязательно учитываются, когда оборудуется защита от токов короткого замыкания.

Виды коротких замыканий

Данное явление нередко наблюдается под действием природных электрических аномалий. Как правило, это мощные грозовые разряды, сопровождаемые молниями. Их основным источником служит статическое электричество с огромным потенциалом, с различными знаками и величинами, накопленное облаками в процессе перемещения силой ветра с одного места на другое на большие расстояния.

Влажные пары, находящиеся в облаке, поднимаются на высоту, охлаждаются естественным путем. Образующийся конденсат проливается на землю в виде дождя. Из-за низкого сопротивления влажной среды воздушная прослойка подвергается пробою, по которому и проходит высокий электрический ток, представляющий собой молнию.

Для прохождения электрического разряда требуется два отдельных объекта с разными значениями потенциалов. Чаще всего, это два облака, идущие на сближение, или сама грозовая туча и поверхность земли. В первом случае опасность грозит в основном летательным аппаратам, а во втором под действие разряда могут попасть любое устройство или объект, в том числе и воздушные ЛЭП. Защита обеспечивается путем установки молниеотводов, нейтрализующих грозовые разряды.

В других случаях коротким замыканиям подвергаются цепи постоянного тока. У всех аккумуляторов или выпрямителей на выходе установлены контакты с положительным и отрицательным потенциалом. В обычных условиях они поддерживают рабочий режим схемы, обеспечивая нормальную работу потребителей.

Все процессы определяются математическим выражением закона Ома для полной цепи. Происходит равномерное распределение нагрузки в обоих контурах – внутреннем и внешнем.

При возникновении аварийной ситуации, между плюсовой и минусовой клеммами возникает непредвиденный контакт в виде короткой цепи, в которой чрезвычайно низкое электрическое сопротивление. Внешний контур выключается из работы, и циркуляция тока происходит лишь по внутреннему контуру с маленьким сопротивлением. ЭДС, при этом, остается неизменной, что приводит к резкому росту силы тока. Все это сопровождается большим тепловыделением и нарушениями целостности цепи.

Процессы в цепях переменного тока также попадают под действие закона Ома. В отличие от предыдущего варианта, эти схемы могут быть одно- или трехфазными, подключаться к заземляющему контуру. Короткие замыкания в таких цепях возникают в самых разнообразных формах: «фаза-земля», «фаза-фаза», «фаза-фаза-земля», «фаза-фаза-фаза», «фаза-фаза-фаза-земля».

В воздушных ЛЭП применяются изолированная и глухозаземленная схемы подключения нейтрали. В каждой из них ток короткого замыкания будет прокладывать собственный путь, который обязательно учитывается при создании защитной системы.

Иногда замыкания могут возникнуть внутри самой нагрузки, например, в электродвигателях. При одной фазе возможен пробой изоляции корпуса или нулевого проводника. У трехфазных потребителей возможны замыкания между фазами и другие аналогичные сочетания. В любом случае все это приводит к аварийному режиму с тяжелыми последствиями. Предотвратить подобные ситуации помогает автомат снимающий опасное напряжение с участка цепи и подключенного оборудования.

Правильный выбор сечения проводов и кабелей

Основным мероприятием по защите от коротких замыканий является выбор подходящего сечения для кабелей и проводников. Следует учитывать и условия будущей эксплуатации, а также оборудование, которое планируется к подключению.

Способность проводников к работе в условиях продолжительных нагрузок целиком зависит от площади сечения жил, измеряемой в мм2. Существуют специальные таблицы, облегчающие выбор, в которых подробно расписаны показатели проводников, в соответствии с нагрузкой, учитывая электрические параметры сети.

Все проводники выбираются с некоторым запасом, поэтому в большинстве домашних сетей на освещение используются проводники 1,5 мм2, а для розеточной группы – 2,5 мм2. При необходимости выполняются индивидуальные расчеты электропроводки, исключающие перегрев и другие негативные последствия.

Следует учитывать и материал проводников. Например, сопротивление алюминия примерно в 1,8 раза превышает этот показатель у меди. То есть, при одинаковой силе тока и сечении, алюминиевая жила нагреется в 2 раза быстрее. Поэтому в современных схемах проводки используется кабельно-проводниковая продукция только с медными жилами. Алюминиевые провода используются лишь в электроустановках высокой мощности и для передачи электроэнергии по ЛЭП.

Электротехнические средства защиты

Защитить электрическую цепь от КЗ помогают различные типы предохранителей. Наиболее простыми считаются плавкие предохранители одноразового действия, различающиеся по внешнему виду. Они выступают в качестве наиболее слабого звена и в случае аварии срабатывают, разрывая цепь и защищая вверенный участок. Жертвуя собой, эти компоненты предотвращают разрушение и выход из строя других, более важных приборов от действия высоких температур, образовавшихся из-за резкого увеличения силы тока.

Плавкие предохранители для защиты от короткого замыкания выпускаются в широком ассортименте и могут работать с напряжением 600-35000В и силой тока от нескольких миллиампер до 1 тысячи ампер. Конструкция у всех одинаковая, состоит из плавкой вставки, контакта, дугогасящей среды или устройства для гашения дуги. Все элементы размещаются в общем корпусе. Срабатывание предохранителя происходит следующим образом. Вначале вставка нагревается до температуры плавления, после чего она расплавляется и испаряется. Одновременно возникает электрическая дуга, которая быстро гасится в изоляционном промежутке. После этого цепь в электроустановках оказывается полностью разорванной.

Обеспечить нормальную защиту можно лишь соблюдая определенные условия:

  • Времятоковая характеристика предохранителя должна быть ниже этого показателя на защищаемом участке.
  • Срабатывание происходит за минимальный промежуток времени.
  • Защитный элемент должен обладать высокой отключающей способностью.
  • Простая конструкция, позволяющая быстро заменить сгоревшую плавкую вставку.

Кроме одноразовых, существует автоматический предохранитель, проводящий ток в нормальном состоянии, и отключающий его в случае отклонений от нормы. Он устанавливается в начале линии и обеспечивает защиту электрооборудования от перегрузок, коротких замыканий и пониженного напряжения. Основным плюсом этих устройств считается их многоразовое использование в течение продолжительного времени.

Более серьезная защита от короткого замыкания, получившая широкое распространение, представлена автоматическим выключателем он же автомат. Все компоненты устройства помещены в корпус из диэлектрического материала. Для включения и выключения прибора предусмотрен выключатель-рычажок. Подключение проводов осуществляется через винтовые клеммы. Автомат коммутирует электрическую цепь с помощью подвижного и неподвижного контактов.

К подвижному контакту подводится пружина, обеспечивающая быстрое расцепление. Сами контакты разъединяются за счет действия электромагнитного или теплового расцепителя. Первое устройство срабатывает практически мгновенно, сердечник втягивается, когда ток превышает заданное значение. Тепловой расцепитель является биметаллической пластиной, нагревающейся под действием тока. Далее, она сгибается и производит разъединение контактов. Величина тока срабатывания устанавливается с помощью регулировочного винта.

Анализ цепи

.

Когда резистор действительно замыкается накоротко?

спросил

Изменено
4 года, 8 месяцев назад

Просмотрено
18 тысяч раз

\$\начало группы\$

Мне немного трудно понять, когда действительно происходит короткое замыкание резистора. Возьмите следующие 2 примера:

Здесь ток протекает через резисторы 8 кОм и 3 кОм. Почему ток не обходит их полностью?

В этом примере резисторы 8 кОм, 3 кОм и 1 кОм полностью игнорируются, и весь ток проходит через резисторы 4 кОм и 6 кОм. Я понимаю, почему ток идет в обход резистора 2 кОм (короткое замыкание параллельно резистору), но как точно определить, когда резистор закорочен?

  • анализ цепей
  • резисторы
  • сопротивление
  • короткое замыкание

\$\конечная группа\$

2

\$\начало группы\$

Если два его вывода подключены к одному и тому же узлу, резистор закорочен.

В практических схемах можно также сказать, что резистор короткозамкнут, если параллельно ему подключен резистор гораздо меньшего номинала. В этом случае на двух резисторах будет одинаковый потенциал, но резистор с меньшим значением будет нести гораздо больший ток, чем резистор с большим значением.

В [первом примере] ток протекает через резисторы номиналом 8 кОм и 3 кОм. Почему ток не обходит их полностью?

По закону Ома. Если на резисторе есть разность потенциалов, через него потечет ток.

В этом случае два вывода этих резисторов подключены к разным узлам, поэтому (весьма вероятно) на них существует разность потенциалов, и, следовательно, через них будет протекать ток.

\$\конечная группа\$

3

\$\начало группы\$

Рассмотрим упрощенный случай:

смоделируйте эту цепь — схема создана с помощью CircuitLab

Ток течет как через R1, так и через R2. Почему ток не проходит полностью через резистор R2?

Это всего лишь иллюстрация, чтобы подчеркнуть и усилить то, что уже сказано в других ответах. I1 является источником тока, поэтому по определению через него должен протекать ток 10 мА. Чтобы этот ток протекал, он должен проходить через один или оба резистора, потому что другого пути нет.

По закону Ома, если через резистор протекает ток, то на нем должно быть ненулевое падение напряжения.

Но резисторы параллельны. Они оба должны видеть одно и то же ненулевое напряжение.

Опять же, по закону Ома, если на резисторе есть ненулевое напряжение, то в резисторе должен течь ток.

В приведенном выше примере я сделал оба резистора одинаковыми, чтобы подчеркнуть недостаток в вопросе. Но все, что я сказал выше, все равно было бы правдой, даже если бы R2 составлял тысячу Ом или даже миллион Ом.

смоделируйте эту цепь

Во втором случае почти все , но не совсем все тока будут протекать через R1. Напряжение будет близко к 1В. Но если вы поместите 1 В на R2, должен протекать ток (около одного микроампера).

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Обрыв цепи против короткого замыкания: в чем ключевая разница?

При сравнении разомкнутой цепи и короткого замыкания помните следующие важные моменты:

Разомкнутая цепь является прямой противоположностью замкнутой цепи , так как две его электрические клеммы отключены, тогда как в последнем они подключены. Технически в цепи есть бесконечное сопротивление или разрыв, поэтому ток через нее не течет.

Также короткое замыкание представляет собой замкнутую цепь с небольшим или нулевым сопротивлением току. В большинстве случаев это означает опасность поражения электрическим током, поскольку опасно высокие уровни тока могут сжечь проводник.

Продолжайте читать, чтобы узнать больше о разнице между ними.

Содержание

  • Что такое разомкнутая цепь?
  • Что такое короткое замыкание?
  • Плюсы и минусы обрыва цепи и короткого замыкания
  • Основные факторы, отличающие обрыв цепи от короткого замыкания
  • Короткое замыкание замкнутое или разомкнутое?
  • Обрыв цепи и короткое замыкание: в чем разница?
  • Заключение

Что такое разомкнутая цепь?

Проще говоря, это любая цепь, через которую не проходит ток. Теперь вам может быть интересно, почему это называется «открытой» схемой, если она делает именно это. Разве схемы не являются, по сути, путями для прохождения тока?

Ну, в данном случае это называется так, потому что цепь была «разомкнута» (точнее, разорвана) в определенный момент. Короче говоря, у тока нет обратного пути. Поскольку ток не течет, сопротивление холостого хода практически бесконечно.

Как это работает?

Возьмем, к примеру, стандартную электрическую схему, которая включает аккумулятор, выключатель, провода и лампочку. Переключатель определяет, будут ли соединяться или разъединяться две клеммы или узла, отвечающие за остановку или разрешение протекания тока.

  • Каждый раз, когда мы замыкаем переключатель, мы получаем замкнутую цепь, поскольку переключатель соединяет две электрические клеммы, позволяя току достигать его.
  • С другой стороны, в тот момент, когда мы размыкаем выключатель, мы получаем разомкнутую цепь, поскольку это действие отключает клеммы и отключает ток.
  • Проблемы, например, когда сигнал или мощность должны были пройти, но не прошли, или когда путь в цепи внезапно открылся, также можно назвать разомкнутыми цепями. То же самое происходит в случае сбоя питания или повреждения переключателя или печатной платы, что приводит к такому состоянию.

Что такое короткое замыкание?

Мы называем это коротким замыканием, потому что току требуется кратчайшее время, чтобы пройти свой стандартный круговой путь.

Созданная преднамеренно или непреднамеренно, любая цепь, сопротивление которой очень мало или вообще отсутствует (R=0), может быть классифицирована как короткое замыкание.

Я говорю «очень мало», потому что в большинстве случаев сопротивление все еще присутствует в незначительных количествах (около 0,001 Ом или 0,10 Ом). Короче говоря, он настолько мал, что становится неактуальным (т.е. 0).

Более того, напряжения короткого замыкания буквально нет, так как при коротком замыкании напряжение также становится равным нулю.

Напряжение — это сила, необходимая для перемещения электрического заряда. Поскольку ток короткого замыкания находится на максимальном уровне, ничто не мешает этим зарядам двигаться, поэтому указанная сила не требуется.

Как это работает?

Поскольку это непрактично и опасно, преднамеренное создание коротких замыканий — не что иное, как безумие, если только не продемонстрировать возможные последствия.

Что касается этих последствий, нам не нужно смотреть дальше, чем наши собственные схемы дома.

Подумайте о случаях, когда вода случайно (или иным образом) просачивается в ваши электронные приборы, попадая в изношенные или оголенные участки проводов.

Поскольку вода является проводником, она, скорее всего, будет «притягиваться» к новому маршруту, который она прокладывает, создавая тем самым короткое замыкание.

Другая распространенная причина — внезапное соединение двух или более узлов из-за потери припоя с течением времени.

  • Говорят, что короткое замыкание происходит, когда ток отклоняется от пути, где он обычно встречает наибольшее сопротивление, и заканчивается там, где его сопротивление минимально или равно нулю.
  • Это состояние приводит к скачку тока, с которым провод или проводник могут не справиться, что приводит к возгоранию.

Кроме того, изучите подробное руководство по устранению коротких замыканий здесь, если вам нужно!

Плюсы и минусы разомкнутой цепи и короткого замыкания

В целом, я не вижу явных преимуществ в наличии любого из них. И то, и другое приводит к сбоям в электрической конструкции. По сути, разомкнутая цепь — это просто состояние, когда прибор не используется. Где в этом ценность?

Когда речь идет об установившемся токе как в разомкнутой, так и в замкнутой цепи, первая не может конкурировать со второй, но, учитывая природу коротких замыканий, здесь нет победителя.

Конечно, минусы обоих ужасно и вопиюще выделяются, например следующие:

  • Если плавно работающая замкнутая цепь внезапно становится либо разомкнутой, либо короткозамкнутой, это обычно означает проблемы.
  • И то, и другое приводит к серьезным проблемам, таким как отключение электроэнергии и пожароопасность. При коротких замыканиях это уже очевидно, потому что вы, скорее всего, имеете дело с перегоревшими и оголенными проводами.

В разомкнутых цепях отсутствие тока может означать наличие плохих контактов или других элементов цепи с признаками неисправности.

Как видите, на самом деле между ними больше общего, что довольно иронично в этом разговоре об открытом и коротком замыкании.

Основные факторы, которые отличают обрыв цепи от короткого замыкания

Это сравнение короткого замыкания и разомкнутой цепи не может быть полным без суммирования того, что отличает одно от другого. Вот самые важные отличия:

  • Разомкнутая цепь — это электрическая сеть, в которой ток равен нулю, а короткое замыкание — это состояние, когда ток максимальный из-за нулевого сопротивления.
  • Проблемы, которые приводят к ним, также сильно различаются. Короткое замыкание чаще всего происходит из-за нарушения изоляции, неисправных соединений или внезапного соприкосновения двух проводов под напряжением.

Разомкнутые цепи могут возникать из-за ручных прерываний, перегрева и отказов компонентов, помимо причин, которые я упомянул выше.

  • В разомкнутых цепях вероятно высокое падение напряжения, в то время как в коротких замыканиях единственным высоким является ток.

Короткое замыкание замкнуто или разомкнуто?

Это замкнутая цепь, поскольку ничто не прерывает и не мешает току завершить обратный путь. Недостатком является то, что скачки тока без сопротивления могут сжечь провода.

Обрыв цепи и короткое замыкание: в чем разница?

Если ток течет там, где он не должен течь, то это короткое замыкание. Говоря более технически, это когда два соседних узла неправильно соединяются.

Если ток останавливается в результате разрыва двух нормально соединенных узлов, возникает обрыв цепи.
