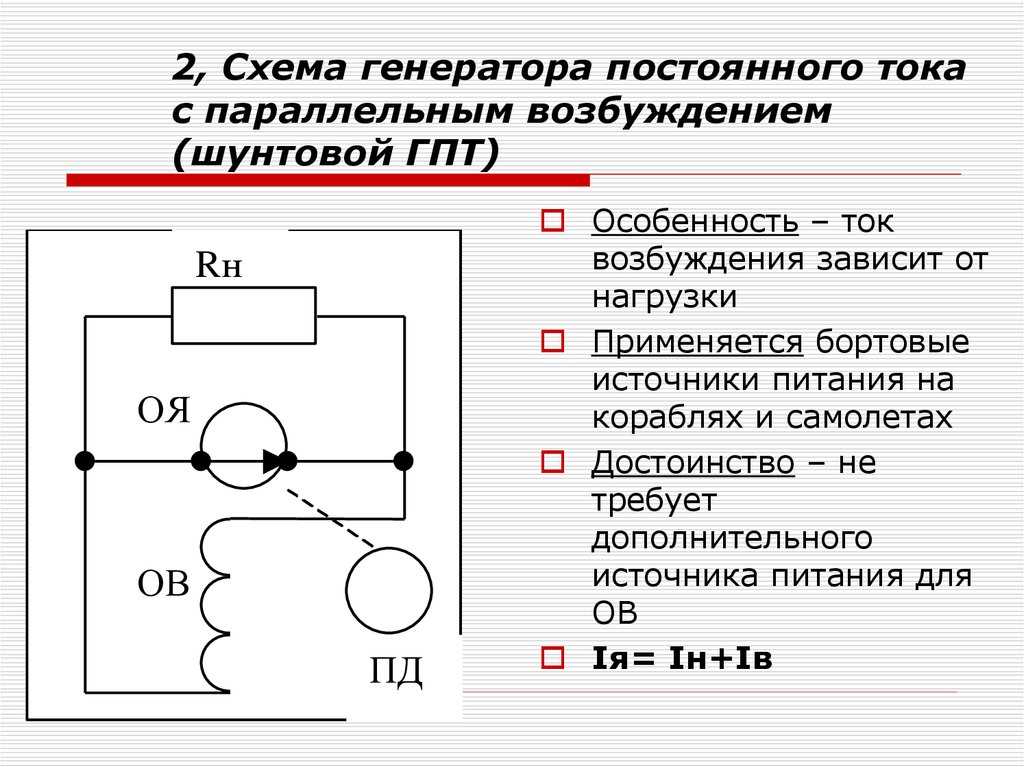

Самым распространенным способом создания основного магнитного потока синхронных генераторов является электромагнитное возбуждение, состоящее в том, что на полюсах ротора располагают обмотку возбуждения, при прохождении по которой постоянного тока, возникает МДС, создающая в генераторе магнитное поле. До последнего времени для питания обмотки возбуждения применялись преимущественно специальные генераторы постоянного тока независимого возбуждения, называемые возбудителями В (рис. 1.3, а). Обмотка возбуждения (ОВ) получает питание от другого генератора (параллельного возбуждения), называемого подвозбудителем (ПВ). Ротор синхронного генератора, возбудителя и подвозбудителя располагаются на общем валу и вращаются одновременно. При этом ток в обмотку возбуждения синхронного генератора поступает через контактные кольца и щётки. Для регулирования тока возбуждения применяют регулировочные реостаты, включаемые в цепи возбуждения возбудителя r1 и подвозбудителя r2 . В синхронных генераторах средней и большой мощности процесс регулирования тока возбуждения автоматизируют.

В синхронных генераторах получила применение также бесконтактная система электромагнитного возбуждения, при которой синхронный генератор не имеет контактных колец на роторе. В качестве возбудителя в этом случае применяют обращенный синхронный генератор переменного тока В (рис. 1.3, б). Трехфазная обмотка 2 возбудителя, в которой наводится переменная ЭДС, расположена на роторе и вращается вместе с обмоткой возбуждения синхронного генератора и их электрическое соединение осуществляется через вращающийся выпрямитель 3 непосредственно, без контактных колец и щёток. Питание постоянным током обмотки возбуждения 1 возбудителя В осуществляется от подвозбудителя ПВ – генератора постоянного тока. Отсутствие скользящих контактов в цепи возбуждения синхронного генератора позволяет повысить её эксплуатационную надёжность и увеличить КПД.

В синхронных генераторах, в этом числе гидрогенераторах, получил распространение принцип самовозбуждения (рис. 1.4, а), когда энергия переменного тока, необходимая для возбуждения, отбирается от обмотки статора синхронного генератора и через понижающий трансформатор и выпрямительный полупроводниковый преобразователь ПП преобразуется в энергию постоянного тока. Принцип самовозбуждения основан на том, что первоначальное возбуждение генератора происходит за счёт остаточного магнетизма машины.

На рис. 1.4, б представлена структурная схема автоматической системы самовозбуждения синхронного генератора (СГ) с выпрямительным трансформатором (ВТ) и тиристорным преобразователем (ТП), через которые электроэнергия переменного тока из цепи статора СГ после преобразования в постоянный ток подаётся в обмотку возбуждения. Управление тиристорным преобразователем осуществляется посредством автоматического регулятора возбуждения АРВ, на вход которого поступают сигналы напряжения на входе СГ (через трансформатор напряжения ТН) и тока нагрузки СГ(от трансформатора тока ТТ). Схема содержит блок защиты (БЗ), обеспечивающий защиту обмотки возбуждения (ОВ) от перенапряжения и токовой перегрузки.

Мощность, затрачиваемая на возбуждение, обычно составляет от 0,2 до 5 % полезной мощности (меньшее значение относится к генераторам большой мощности).

В генераторах малой мощности находит применение принцип возбуждения постоянными магнитами, расположенными на роторе машины. Такой способ возбуждения даёт возможность избавить генератор от обмотки возбуждения. В результате конструкция генератора существенно упрощается, становится более экономичной и надёжной. Однако, из-за высокой стоимости материалов для изготовления постоянных магнитов с большим запасом магнитной энергии и сложности их обработки применение возбуждения постоянными магнитами ограничено машинами мощностью не более нескольких киловатт.

Синхронные генераторы составляют основу электроэнергетики, так как практически вся электроэнергия во всём мире вырабатывается посредством синхронных турбо- или гидрогенераторов. Так же синхронные генераторы находят широкое применение в составе стационарных и передвижных электроустановок или станций в комплекте с дизельными и бензиновыми двигателями.

⇐ Предыдущая567891011121314Следующая ⇒

Читайте также:



Техника прыжка в длину с разбега

Тактические действия в защите

История Олимпийских игр

История развития права интеллектуальной собственности



Последнее изменение этой страницы: 2016-12-30; просмотров: 451; Нарушение авторского права страницы; Мы поможем в написании вашей работы!


infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 38.242.236.216 (0.004 с.)

Белорусский государственный университет транспорта — БелГУТ (БИИЖТ)

Регистрация на конференцию ИТЭС

Регистрация на конференцию «Актуальные проблемы теории и практики современной науки»

Регистрация на конференцию «Архитектура и строительство: традиции и инновации»

Как поступить в БелГУТ

Как получить место

в общежитии БелГУТа

Как поступить иностранному гражданину

События

Все события

ПнВтСрЧтПтСбВс

1

2

3

4

5

Дата :

2022-11-05

6

Дата :

2022-11-06

7

8

Дата :

2022-11-08

9

10

11

12

Дата :

2022-11-12

13

14

15

16

Дата :

2022-11-16

17

Дата :

2022-11-17

18

19

Дата :

2022-11-19

20

21

Дата :

2022-11-21

22

23

24

Дата :

2022-11-24

25

26

Дата :

2022-11-26

27

28

29

30


Все анонсы

  • Открытая лекция «Конституция как основной закон го. ..
  • Олимпиада по высшей математике для студентов…
  • А, ну-ка, первокурсник — 2022
  • Кубок БелГУТа по гандболу и соревнования по мини-ф…
  • V Международная научно-практическая конференция ст…
  • С Днем студента поздравляет Студсовет!…
  • ЕДИ «Жилищно-коммунальное хозяйство: перспективы р…
  • Дискотека ко Дню студента
  • Соревнования по баскетболу среди юношей…
  • 19 ноября — ДЕНЬ ОТКРЫТЫХ ДВЕРЕЙ МЕХАНИЧЕСКОГО ФАК…

Анонсы

Университет

Абитуриентам

Студентам

Конференции

Приглашения


Открытая лекция «Конституция как основной закон го…


Олимпиада по высшей математике для студентов…


А, ну-ка, первокурсник — 2022


Кубок БелГУТа по гандболу и соревнования по мини-ф…

Новости

Университет

Международные связи

Спорт

Воспитательная работа

Жизнь студентов

Новости подразделений



  • Студенческая жизнь


Факультет УПП на страже порядка!
19 ноября 2022

  • Спорт


Победы наших гиревиков!
18 ноября 2022

  • Университет


Единый день информирования на тему «Жилищно-коммунальное хозяйство: пе. ..
18 ноября 2022

  • Университет


Прием ректором университета студентов по личным вопросам…
18 ноября 2022

  • Университет


Gaudeamus igitur-2022 поет хор БелГУТа
17 ноября 2022

  • Воспитательная работа


1-й открытый авторский конкурс стихов, посвящённый освобождению города…
17 ноября 2022

  • Университет


Беседа о выводах из оценки военно-политической обстановки вокруг Респ…
17 ноября 2022

  • Университет


Профориентационная работа в Оршанском колледже…
17 ноября 2022

  • Университет


Встреча с главой администрации Железнодорожного района. ..
17 ноября 2022


Другие новости

  • Победа наших пловцов
  • Единый день здоровья
  • Победа в XVI республиканском конкурсе дипломных проектов…
  • «За мир – наука и искусство»: выставка студентов БелГУТа открылась в б…
  • Новый выпуск сборника студенческих научных работ…
  • Информирование на тему «Выводы из оценки военно-политической обстановк…
  • БелГУТ на «Дажынках — 2022»
  • Победа наших теннисистов
  • День открытых дверей электротехнического факультета…
  • Плесская Татьяна — бронзовый призёр областного этапа конкурса «Студент…
  • Выездное заседание Совета молодых учёных при Министерстве образования…

КУДА ПОСТУПАТЬ

Все факультеты

БелГУТ на Доске почета

Достижения университета

Предложения

Все предложения

Видеотека

Все видео

Фотогалерея

Все фото

Детали системы возбуждения генератора

Система возбуждения генератора переменного тока является одной из наиболее важных тем электротехники. Напряжение постоянного тока отвечает за создание магнитного поля в генераторе переменного тока. Это постоянное напряжение может подаваться на генератор переменного тока отдельно или может быть получено из переменного тока, произведенного путем его полного преобразования. Этот механизм называется системой возбуждения. Все мы знаем, что в зависимости от системы возбуждения генераторы переменного тока в основном бывают двух типов: (1) система с отдельным возбуждением, (2) система с самовозбуждением.

Генератор переменного тока с автономным возбуждением

Основное отличие заключается в том, что система с независимым возбуждением имеет генератор с постоянными магнитами (PMG) для питания автоматического регулятора напряжения (AVR) и один изолирующий трансформатор для измерения напряжения для AVR и в С другой стороны, для генератора с самовозбуждением в поле возбудителя имеется остаточный магнетизм, необходимый для инициализации процесса нарастания напряжения, и после нарастания напряжения изолирующий трансформатор, отвечающий за определение напряжения для АРН, также начинает подавать питание на АРН.

[adaa]

Это означает, что в генераторе переменного тока с самовозбуждением разделительный трансформатор отвечает за две вещи: (1) измерение напряжения (2) питание АРН после начального нарастания напряжения из-за остаточного магнетизма.

1. Система генератора переменного тока с независимым возбуждением

Работа машины с независимым возбуждением

2. Самовозбуждающаяся система генератора

Работа генератора с самовозбуждением

Проблема генератора с самовозбуждением — отсутствие остаточного магнетизма

Иногда вы можете столкнуться с одной проблемой, заключающейся в отсутствии нарастания напряжения в генераторе с самовозбуждением. Причина в отсутствии остаточного магнетизма. Затем, что вам нужно сделать, снимите AVR, прошейте поле возбудителя, подключив батарею постоянного тока 12 В и блокировочный диод к полю возбудителя, и после этого запустите двигатель, если вы видите, что теперь напряжение растет, то это подтверждает, что Поле возбудителя было успешно прошито.

Теперь остановите двигатель и снимите аккумулятор и блокировочный диод, подключите АРН и снова запустите двигатель, чтобы убедиться, что генератор снова работает.

Потеря остаточного магнетизма

Преимущества систем поддержки возбуждения PMG

01. PMG с соответствующим регулятором может улучшить характеристики генератора в переходных режимах, поскольку он будет обеспечивать постоянное входное напряжение переменного тока для автоматического регулятора напряжения (AVR) независимо от генератора. напряжение на клеммах.

02. Когда нагрузка на генератор является нелинейной из-за тиристорных (SCR) источников питания, таких как системы ИБП, приводы с регулируемой скоростью и т. д., нагрузка может вызвать провалы напряжения, достаточно серьезные, чтобы вызвать пропуски зажигания силовых выпрямителей в АРН генератора с шунтирующим возбуждением. Когда это произойдет, напряжение на клеммах генератора станет нестабильным.

Если генератор оснащен ГПМ, входная мощность АРН изолирована от этих помех, и нестабильность напряжения не возникает.

03. ГПМ имеет ротор с постоянными магнитами, обладающий очень сильным магнитным полем. Это устраняет необходимость в промывке возбуждения, которая иногда необходима для синхронных генераторов шунтового типа.
04. Сильное и очень быстрое нарастание напряжения.

[ади]

Генератор переменного тока или синхронный генератор, детали, возбуждение, преимущества и отличия

Электрика

Энгр Фахад
Отправить письмо

29 марта 2021 г.

3 774

Содержание

Генератор переменного тока:

Генераторы — это рабочая лошадка электроэнергетики. Мощность переменного тока будет генерироваться с заданной частотой. Его еще называют синхронным генератором . Генератор переменного тока представляет собой электрический генератор , который преобразует механическую энергию, которая обеспечивается с помощью первичного двигателя , в электрическую энергию в виде переменного тока . Электричество вырабатывается в генераторах переменного тока с использованием закона электромагнитной индукции Фарадея. Существует два типа генераторов переменного тока для производства электроэнергии: тип 1 с вращающимся магнитным полем и неподвижным якорем, тип 2 — вращающийся якорь со стационарным магнитным полем.

Почему генератор называется синхронным?

Электрическая частота , которая производится , заблокирована в или синхронизирована с механической скоростью вращения поля генератора.

Якорь будет в статоре, а поле в роторе. Ротор будет электромагнитом и будет приводиться в движение первичным двигателем с некоторой скоростью ω м /N м . Когда он будет вращаться, мы получим электрическую энергию. Это электричество будет иметь частоту, связанную f e с N m , которые очень тесно связаны друг с другом.

f= (PN м )/120

В синхронном генераторе N м — синхронная скорость. В отличие от асинхронных двигателей, в синхронном генераторе ротор будет вращаться только с одной скоростью. «f» — частота на выходе генератора. Это утверждение означает, что, например, если мы производим генератор с частотой 50 Гц или 60 Гц, генератор будет вращаться с определенной скоростью, которая зависит от количества полюсов. Например, если у нас есть источник питания 50 Гц, а машина имеет 2 полюса. Так как мы знаем, что

f= (PN m )/120

50= (2N м )/120

N м =3000 об/мин

Таким образом, это означает, что для того, чтобы двухполюсная машина производила 50 Гц, она должна вращать поле генератора со скоростью 3000 об/мин, любая другая скорость не даст нам 50 Гц.
Например, если мы увеличим количество полюсов до 4, то получим частоту 50 Гц.

f= (PN м )/120

Изменив уравнение, получим: № м = 1500 об/мин

Это означает, что если мы увеличим количество полюсов, синхронная скорость уменьшится.
Внутреннее напряжение, генерируемое напряжением генератора переменного тока:
ЭДС, генерируемая в любой машине переменного тока, определяется уравнением:

Большинство генераторов переменного тока используют вращающееся магнитное поле со стационарным якорем. Электричество вырабатывается в генераторах переменного тока за счет электромагнитной индукции для выработки электричества в катушке либо катушка должна вращаться относительно магнитного поля, либо магнитное поле должно вращаться относительно катушки

Основными частями генератора являются ротор, подшипник статора, контактное кольцо.

Ротор:

Ротор создает вращающееся магнитное поле с помощью стационарных катушек якоря, а вращающийся магнитный поток, связанный с ротором, индуцирует электричество в катушках якоря. Этот тип ротора известен как явнополюсный.

В случае Генератор переменного тока магнитное поле вращается относительно катушек. Катушки ротора и якоря являются двумя основными частями Генератор . Ротор создает вращающийся магнитный поток. Катушки якоря неподвижны, и вращающийся магнитный поток, связанный с ротором, индуцирует электричество в катушках якоря.

Система возбуждения:

Процесс усиления и создания магнитного поля генератора путем подачи необходимого постоянного тока на обмотку возбуждения генератора . Ротор с четырьмя полюсами. Катушки ротора возбуждаются источником питания постоянного тока с помощью отдельного источника постоянного тока, называемого возбудителем.

Функция возбуждения:

  1. Подача постоянного тока на обмотку возбуждения для создания магнитного поля
  2. Контроль реактивной мощности и напряжения
  3. Система возбуждения выполняет защитную функцию

Типы системы возбуждения:

  1. Система возбуждения постоянного тока
  2. Система возбуждения переменного тока
  3. Статическая система возбуждения

Система возбуждения постоянного тока:

В качестве возбудителей используются два небольших генератора постоянного тока. Это самый старый из всех из-за различных проблем. В настоящее время он обычно не используется для больших генераторов s.

Система возбуждения переменного тока:

Состоит из генератора переменного тока и тиристоров. Мост выпрямителя напрямую подключен к валу генератора или приводится в действие отдельным двигателем. Кроме того, она делится на два типа:

  • Бесщеточная система возбуждения
  • Главный возбудитель имеет самовозбуждение

Бесщеточная система возбуждения:

  • Устранение щеток и контактных колец
  • Простота обслуживания
  • Быстрое время отклика

Статическая система возбуждения:

В этой системе возбуждения нет вращающихся частей. Он небольшого размера.

Работа генераторов переменного тока:

Первичный двигатель будет вращать ротор. Это заставляет поток ротора также вращаться вместе с ним с той же скоростью. Такой вращающийся магнитный поток теперь пересекает катушки якоря, установленные вокруг ротора, что создает переменную электромагнитную силу на обмотке. Так как у полярного ротора две пары NS полюсов, то при вращении ротора на пол-оборота ЭДС индукции совершает один полный цикл. Отсюда ясно, что частота ЭДС индукции прямо пропорциональна числу полюсов в скорости вращения ротора. Нетрудно установить, что частота ЭДС индукции, скорость вращения ротора и число полюсов связаны следующим соотношением:

f= (PN m )/120

Из этого соотношения видно, что частота вырабатываемого электричества синхронизирована с механической скоростью вращения для производства трехфазного переменного тока. Еще две такие же катушки якоря размещены при разности фаз 120 градусов в обмотке статора.

Как правило, один конец этих трех катушек соединен звездой, а трехфазное электричество подается с других концов. Нейтральный кабель может быть подключен к концу, соединенному звездой. Из уравнения видно, что для производства электроэнергии частотой 60 Гц четырехполюсный ротор должен вращаться со скоростью 1000 и 800 об/мин. Через такие огромные обороты будет создаваться центробежная сила на полюсах ротора. Таким образом, явно полярные роторы обычно имеют от 10 до 40 полюсов, что требует более низких оборотов. Явные и полярные роторы используются, когда первичный двигатель вращается с относительно меньшей скоростью от 120 до 400 об/мин. Полюсный сердечник используется для эффективной передачи магнитного потока, и они сделаны из довольно толстой стальной пластины. Такая изолированная пластина снижает потери энергии из-за образования вихревых токов. Постоянный ток подается на ротор через пару контактных колец. По этой причине подходы вращающегося магнитного поля, использованные в Генератор .

Токосъемные кольца должны соответствовать методу вращающейся катушки с якорем для производства электроэнергии, но с контактными кольцами, передающими такое высокое напряжение, это нецелесообразно. Токосъемные кольца используются для передачи низкого постоянного тока для возбуждения. Для обеспечения этого постоянного тока будет использоваться небольшой генератор постоянного тока, установленный на том же первичном двигателе. В такие генераторы переменного тока называются самовозбуждающимися, где напряжение меняется в зависимости от изменения нагрузки генератора. Желательно поддерживать напряжение на клеммах в заданном пределе. Автоматический регулятор напряжения помогает в достижении этого, регулировка напряжения может быть легко достигнута путем управления током возбуждения. Если напряжение на клеммах ниже желаемого предела, регулятор увеличивает ток возбуждения. Это приведет к увеличению напряжения на клеммах, если напряжение на клеммах ниже указанного предела, произойдет обратное.

Преимущества генераторов с вращающимся полем:

Прежде всего, мы должны иметь в виду, что якорь находится снаружи, а полюса возбуждения внутри. Полюса поля находятся на роторе, а ротор движется с помощью первичного двигателя, т.е. перемещаются полюса поля, за счет которых движется продукция. Обмотка якоря, находящаяся на статоре, будет создавать в нем ЭДС. Имея это в виду, мы можем понять следующие моменты:

  • Изоляция, так как выход, который мы получаем от обмотки якоря, легко изолировать
  • Без помех и других помех
  • Поскольку мы получаем выход извне, поэтому нам не нужны токосъемные кольца и щетки, потому что есть вероятность искрения
  • Поскольку мы используем систему возбуждения, которая обеспечивает вывод постоянного тока на обмотку возбуждения, для которой нам потребуются только два контактных кольца
  • Размер машины уменьшен, так как обмотка якоря больше по размеру и тяжелее, чем обмотка возбуждения. Поэтому, если мы поместим его внутрь, размер машины увеличится.
  • Высокая скорость вращения
  • Охлаждение легкое

Разница между генератором и генератором:

Между генератором и генератором есть разница, но многие люди говорят, что обе эти вещи похожи и работают одинаково. Таким образом, генератор и генератор переменного тока  — это одно и то же, и это совершенно неверно, потому что вы знаете, что обе эти машины используются для преобразования механической энергии в электрическую и обе потребляют одинаковое количество или ту же мощность, что и механическая энергия, и их основная работа. заключается в выработке электроэнергии, но в чем разница? Разница в их конструкции. Есть определенные отличия:

Генератор переменного тока и генераторы используются для выработки электроэнергии. Генератор переменного тока также известен как синхронный генератор. Оба выполняют одну и ту же функцию, но они совершенно разные во всех аспектах. Генератор переменного тока используется для производства трехфазной энергии из механической энергии. Первое различие в основном для генератора заключается в том, что под генератором мы подразумеваем машину, которая генерирует постоянный ток, например генератор постоянного тока, он также может быть генератором переменного тока, который мы называем асинхронным генератором, или генератором переменного тока, который в основном представляет собой асинхронный двигатель, работающий при определенных условиях. . Где он вырабатывает электроэнергию, пока Генератор переменного тока предназначен только для выработки переменного тока, постоянного тока нет. Вы можете понять это по тому, что он называется Alternator , поэтому Alternator означает переменный генератор.

Генератор переменного тока:

  1. В генераторе энергия, которую мы получаем от первичного двигателя, должна быть преобразована в электроэнергию переменного тока при определенном напряжении и частоте. В генераторе переменного тока индуцируется только переменный ток, постоянного тока нет.
  2. В генераторе переменного тока электричество вырабатывается, когда магнит вращается в статоре или обмотке, что означает наличие вращающегося поля.
  3. Генератор не может зарядить разряженный аккумулятор, а если его зарядить, то существует вероятность его перегорания.
  4. Генератор переменного тока питается от статора
  5. Якорь в генераторе неподвижен во вращающемся магнитном поле
  6. В генераторе у нас есть широкий диапазон оборотов
  7. Генератор переменного тока считается более эффективным, чем генератор, поскольку он сохраняет свою энергию, используя только необходимую энергию, а оставшуюся энергию сохраняет.
  8. Выходная мощность генератора максимальна, чем у генератора. Выходная ЭДС генератора переменного тока является переменной
  9. Трехфазный генератор переменного тока в основном используется, потому что он имеет несколько преимуществ в распределении, генерации и передаче.
