Содержание

Почему срабатывает дифавтомат

Причин выбивания дифавтомата — множество. Условно они разделяются на три группы. Первая — неисправность в самом приборе, вторая — сложности с нагрузкой, последняя причина скрывается в линии. Поиск и исправление неисправностей заключается в поочередной проверке отдельных линий проводки. Читайте также статью ⇒ Защита от короткого замыкания.

Содержание

  1. Причины срабатывания
  2. Без нагрузки
  3. При замыкании земли и нулей
  4. Под нагрузкой
  5. При перепаде напряжения
  6. Бытовые причины
  7. Иные причины
  8. Поиск и исправление неисправностей
  9. Выбивание при включении новой электропроводки
  10. Проверка щитка
  11. Проверка замыкания
  12. Перегрузка

Причины срабатывания

Без нагрузки

В старых домах, в которых не проводилась замена износившейся и морально устаревшей проводки, может образоваться внезапные токовые утечки. Такие неприятные моменты связаны с повышенной влажностью воздуха, присутствия сторонних вещей либо грызунов и мелких животных.

Индикатор показывает возможную причину срабатывания дифавтомата и последующего его отключения

В домах с замененной самими жильцами проводкой по причине небрежного или неправильного монтажа в щитке часто может срабатывать дифавтомат. Также причинами сработки могут быть:

  • деформирование защитной изоляции кабеля в процессе его укладки;
  • наличие в толще стен уложенных при увеличении длины скруток кабелей;
  • ошибки в определении мест размещения распредкоробок и изоляции;
  • неверный подбор электрической фурнитуры.

Чтобы разобраться в причинах сработки дифавтомата без нагружения следует выполнить подробную проверку всей электропроводки. В таком случае придется сперва выявить, какая из групп проводки приводит к проблемам: освещения либо розеточная группа, потому как они являются отдельными линиями.

Например, при выбивании автомата после включения освещения можно сделать вывод о том, что причина кроется именно в этой линии. А если дифавтомат выбивается при включении какого-либо электроприбора, можно смело утверждать, что дело в розеточной линии (но перед этим необходимо удостовериться в исправности самого прибора).

Дифференциальный автомат функционирует в нормальном режиме без необходимости в отключении

При замыкании земли и нулей

Отключение дифавтомата выполняется при неправильной установке устройства и подключении кабелей N и PE в розетке либо распредкоробке. Заземление с нулем объединяются на одном контакте PEN. Если рассмотреть работу защиты, можно заметить, что уходящий ток делится на пару проводников, но лишь один из них идет сквозь дифтрансформатор. Потому и происходит ложное срабатывание защиты.

Часто на таком вопросе попадаются неопытные домашние электрики, не имеющие достаточного опыта и не до конца разобравшиеся в основах функционирования автомата.

Под нагрузкой

Если сработка дифавтомата периодически происходит после подключения электроприбора, можно предположить, что существует неисправность изоляции в электроприборе. Это говорит о том, что пользоваться этим электроприбором не совсем безопасно. Следует принять все меры для выявления неисправности своими силами либо пригласить мастера для определения причины и ее ликвидации. Пренебрежение неисправностью может привести к серьезным последствиям — получением электротравм находящимися в доме людьми либо пожару.

Совет №1: При сработке дифатомата при подключении электродрели, стиральной машины, пылесоса либо иной техники необходимо сазу же отремонтировать прибор либо доставить его в ремонтную мастерскую.

При сработке автомата в индивидуальном доме на функционирующую систему теплого пола, вероятнее всего, причина кроется в кабеле нагрева, который необходимо обследовать, «прозвонить» и устранить неисправность.

При перепаде напряжения

Питание схемы отключается встроенной защитой дифатомата также и при повышении напряжения выше допустимого значения. Наличием такой функции могут похвастаться не все модели устройств, а только те, в которых установлены электронные схемы управления. Защита может сработать и во время включения по причине короткого замыкания внутри электроприбора, так как дфифавтомат способен отключаться и при коротком замыкании.

Также причиной сработки может быть и неудовлетворительное качество сборки дифавтомата. Если в щитке выбивается защита спустя определенное время от включения, либо только в определенное время суток, например, ночью, рекомендуется выполнить замену прибора на новый или аналог от другого производителя. Но сперва следует убедиться, что на такие включения не влияют другие факторы, описанные выше.

Бытовые причины

В качестве примера можно разобрать случай со стиральной машиной.

В первую очередь необходимо исключить неисправность от нагрузки. Для этого в ту же розетку вместо машинки подключается любой иной бытовой прибор — холодильник либо утюг. Если никакой реакции автомата нет, то неисправность нужно искать в самой стиральной машины.

При подключении в розетку неисправной стиральной машины может сработать дифавтомат

Совет №2: Убедитесь, что провод фазы не замыкается на корпусе. Щитки электродвигателя чрезмерно износились, ток при этом идет сквозь графитовую пыль на прибор. Следует проверить сопротивление изоляции обмоток двигателя. При падении его ниже уровня 7-10 кОм, токи утечки достигают таких величин, что вызывают сработку автоматики. Более глубокое обследование стиралки выполнять не стоит, лучше вызвать на дом мастера.

Причиной сработки автомата может быть и не нагрузка. Установив отремонтированную технику, проблема может вернуться снова. Причина во включении автомата на обобщенный ток утечки в электролинии: в проводке от нагрузки до прибора защиты и самой машины. Потому общий ток утечки со стиралки и контрольной нагрузки достигает таких величин, что в одном случае дифавтомат не выключится, а во втором — сработает. Потому в электропроводке следует проверить сопротивление изоляции.

Иные причины

На самом деле причиной сработки автомата может быть:

  • высокая влажность, проникающая в скрутки проводов розеток, распредкоробок;
  • непреднамеренные деформации изоляции электропроводки при монтаже гвоздями либо шурупами;
  • различные производственные дефекты, увиденные со временем.

Поиск и последующее устранение таких неисправностей — дело достаточно продолжительное и не легкое даже при обследовании проводки открытого типа. Обрыв в линии и устранение дефекта проще всего выполняется заменой провода либо установкой вместо обычной розетки во влагозащищенном исполнении.

Нередко попадаются провода не лучшего качества, изолированные не соответствующими классу материалами. Такой момент также не сразу можно определить, но впоследствии придется менять всю проводку.

Поиск и исправление неисправностей

Выбивание при включении новой электропроводки

На впервые подключаемой проводке поиск неисправности следует выполнять с проверки правильности выполнения монтажа.

Дифавтомат сначала включается в режиме тестирования. Если он сработал — значит с самим устройством все в порядке. Дальнейшие действия выполняются в следующей последовательности:

  • необходимо удостовериться в отсутствии нагрузки;
  • включается автомат и при его выбивании делается вывод о том, что проводники подключены неверно;
  • проверяется подключение к контактам N нулевого провода, к клемме L — фазного;
  • проверяются низовые контакты автомата на правильность подсоединения кабелей от подлежащей контролю линии;
  • делается попытка включения защитного устройства.

Необходимо проверить, из чего выходит провод «нуля». К верхней клемме он подается от нулевой шины. К нижнему контакту «ноль» подключается от линии, он приходит от коробки. Если прибор снова выбило — причину нужно искать в соединениях в распредщите.

Проверка щитка

Чаще всего ошибки, допущенные при монтаже, можно отыскать именно в щитке — ошибочно соединяются «нули» от различных линий либо перепутываются места соединений.

При сработке в распределительном щитке дифавтомата причиной может стать неверное соединение проводов

Такие ошибки обычно допускают специалисты, привыкшие к работе только с выключателями-автоматами, для которых нет разницы, от какой линии подан нулевой кабель, так как сами устройства контролируют ток на фазном кабеле. Для УЗО или автомата дифференциального наоборот, это очень важно, так как реагируют они на разницу в величине токов в фазном и нулевом проводах.

После того, как проверена правильность подключения в распределительном щитке, можно включить автомат. Если он снова отключился, то следует убедиться в правильности соединения проводов, отходящих от коробки к розетке — не менее часто перепутывают провод заземления и «ноль». Если все правильно, то автомат должен включиться и начать контроль.

При сомнениях в работоспособности самого дифавтомата, его можно проверить следующим образом. Посредством отвертки-индикатора в розетке находится «ноль», который соединяется с заземлением. Так как без нагрузки по фазному и нулевому проводу никаких токов не проходит, автомат не сработает. При подключении нагрузки даже от лампочки устройство выключится. В проводе нулевом величина тока будет меньше в 2 раза, чем в фазном. Это вызовет сработку электромагнитного расцепителя.

Проверка замыкания

При сработке дифавтомата от короткого замыкания, причина находится проще всего. Прибор, работающий от контролируемой линии, как правило, не работает. Он тоже оснащен предохранителями, которые перегорают, корпус при этом может быть слегка почерневшим, а провода — слегка оплавленными.

При подключении к линии сразу нескольких приборов неисправное устройство следует отключить, а затем снова включить автомат, который сразу же должен приступить к контролю.

При вторичном отключении следует обратить внимание на срок, в течение которого это случилось. Если прибор выключился сразу же, значит, замыкает где-то еще.

Выяснение причины срабатывания автомата при коротком замыкании в контролируемой сети

Тогда нагрузку следует отключать постепенно — убрать одного потребителя, включить автомат и ждать его реакцию. Если устройство поставлено на контроль, значит неисправность в отсоединенном приборе. Если контроля нет — отключаем следующий потребитель.

Перегрузка

При не мгновенном отключении автомата при подключении нагрузки, а некоторое время спустя, можно сделать вывод о присутствии токов перегрузки, величины которых не хватает для моментальной сработки.

Срабатывание дифавтомата при перегрузке может произойти из-за подключения слишком мощных потребителей

По этой причине отключение выполняется из-за сработки теплового расцепителя при подключении слишком большого числа мощных приборов.

Если сечение электропроводки позволяет, можно увеличить число розеток и установить прибор с большим номинальным током вместо дифавтомата. Читайте также статью ⇒ Как избежать перегрузки электрической цепи?

Оцените качество статьи:

Выбивает дифавтомат. Что делать?

В 2015-2016 годах, прокатилась настоящая волна заявок от жителей новостроек. Причина вызовов, одна – выбивал дифавтомат, на варочную.

Во всех случаях в этажном щите стояли дешевые китайские диф. автоматы. Проблема быстро решалась  заменой электронного АД12 из Китая, на электромеханический дифавтомат от нормального производителя. Меня выручал Eaton PFL6 на 32А. (На 2017 год выгоднее покупать серию PFL7, именно эту серию я сейчас использую для сборки щитов).

На самом деле причин отработки дифференциальных устройств не так много:

  1. Неправильное подключение. При подключении возможна ошибка – перепутан заземляющий провод с нулевым. Это легко исправить, но только если ошибка допущена при подключении самого оборудования (варочной панели, духового шкафа, электрической розетки и т. д) или при подключении диф. автомата. Если ошибку допустил электромонтажник при расключении проводов в распределительной коробке, то тут могут возникнуть трудности. Электрику придется повозиться, чтобы прозвонить все линии и исправить данную проблему.
  2. Неправильный подбор диф. устройства. Основной параметр всех дифференциальных аппаратов это – ток утечки. Наиболее распространённые номиналы: 10мА, 30мА, 100мА и 300мА. Кто-то в погоне за максимальной безопасностью, может забыть, что подключаемые приборы к электрическим линиям могут обладать небольшой, а в некоторых случаях довольно ощутимой утечкой тока. Поэтому в некоторых случаях, при неправильном выборе диф. устройства, могут возникнуть ложные срабатывания.
  3. Неисправность диф. реле. Здесь все просто. Чтобы узнать исправное устройство или нет, надо поменять его на другое. Только не меняйте шило на мыло. Ставьте хороший проверенный вариант (любой электромеханический ДИФ, от европейского производителя).
  4. Неисправность электрического оборудования. Порой виновники срабатывания дифавтоматов являются подключаемые приборы. Например, у стиральной машины может пробить ТЭН на корпус, но при этом тока для отработки по КЗ недостаточно, а ДИФ уже чувствует это утечку и срабатывает. В этом случае можно проверить прибор, подключив его к другой электрической линии. Если отработка будет и на другой линии, то очень велика вероятность, что подключаемый прибор неисправен.
  5. Реальная утечка тока на линии. Тут может быть все, что угодно, но самый распространённый вариант — это механическое повреждение кабеля. Найти, где нарушена изоляция очень тяжело, и иногда, чтобы устранить проблему может понадобиться перекладывать кабель.

В трёх случаях, где мне приходилось менять дифавтомат, был установлен данный экземпляр (см. фото). Увы, не подскажу реальную причину отработки, так как проблема была решена заменой на Eaton. Замерить утечку тока, на тот момент, у меня не было возможности, поэтому выяснить реально ли он бракованный или просто слишком чувствительный, мне не удалось. Максимум что могу сделать, это показать, что у китайского дифавтомата внутри.

Как видно устройство состоит из двух частей: автоматического выключателя и дифференциального блока.

Так выглядет автомат внутри:

А это уже дифференциальная часть:

Данную тему пришлось затронуть, так как периодически мне продолжают звонить с подобными проблемами, а у меня не всегда есть время вырваться на такие заказы (большая загрузка работой).  Поэтому если у Вас вдруг возникла похожая ситуация и начал выбивать дифавтомат, то для начала посмотрите, что у вас установлено в электрическом щите. И если там вы увидите  «китайщину», то  в большинстве случаев поможет её замена на более солидный бренд.

Дифавтомат работает: причины и алгоритм устранения неполадок

Периодически владельцы устройств дифференциальной защиты сталкиваются с самопроизвольными отключениями автоматических выключателей, после чего они снова включаются, схема продолжает функционировать как ни в чем не бывало. Однако иногда вы не можете снова включить устройство после отключения. Попробуем разобраться, почему работает дифавтомат и что делать в этом случае.

  • Причины срабатывания
  • Без нагрузки
  • С заземлением и нулем
  • При включении нагрузки
  • При скачке напряжения
  • Поиск и устранение неисправностей

Причины срабатывания

Без нагрузки

Ветхие жилищные фонды, в которых изоляция проводов находится на грани износа (а местами и вовсе отсутствует), могут вызывать самопроизвольные токи утечки, которые зависят от влажности в помещении помещение, наличие поблизости посторонних предметов и мелких животных.

В домах, где проводка заменена силами жильцов, из-за небрежного отношения к правилам монтажа может произойти срабатывание дифавтомата в щитке. Также к основным причинам отключения можно отнести повреждение изоляции провода при монтаже, скрытую скрутку в стене при наращивании провода (грубое нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат работает без нагрузки, необходимо провести ревизию проводки. В этом случае сначала нужно определить, какая группа проводки является проблемой: розетки или освещение, ведь это отдельные линии. Например, если при включении света сбивается дифференциальная защита, то дело в линии освещения, а если при включении вилки в розетку, то скорее всего розеточная группа (только предварительно убедитесь, что само подключенное устройство работает).

С землей и нулем

Иногда при неправильной установке и подключении проводов PE и N в распределительной коробке или розетке дифференциальный выключатель отключается. Казалось бы, ноль и земля подключены к одной и той же клемме PEN в распределительном щитке. Если обратиться к принципу защиты, то мы видим, что условия равенства не выполняются, так как отходящий ток делится на два проводника и только один из них проходит через дифференциальный трансформатор. Поэтому защита срабатывает ложно.

I N =I N1 +I PE1
ИЖ I N1

На этом часто ловятся начинающие домашние мастера, так как не имеют должного опыта и не вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN-проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя в квартире постоянно срабатывает дифлефтомат, то у него проблемы с изоляцией. Это сигнал о том, что эксплуатация данного устройства небезопасна. Необходимо принять меры для самостоятельного устранения неисправности или вызвать специалиста для диагностики и устранения причины.

Игнорирование данного факта опасно для жизни потребителя и его семьи, а также является частой причиной возникновения пожара. Поэтому, если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем сразу приступать к ремонту или отнести проблемное устройство в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат работает на теплый пол в частном доме, то дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциальной машины может отключать питание схемы при превышении напряжения. Такой способностью, однако, обладают не все устройства, а только электронная схема управления. Также защита может отключаться при включении питания из-за короткого замыкания внутри самого потребителя, так как дифавтомат может отключиться при коротком замыкании.

Следует выделить еще одну причину срабатывания — низкое качество самого устройства. Если вы выбиваете защиту в щите через некоторое время после включения или например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все остальные вероятные факторы, которые мы описали выше.

Устранение неполадок

Если дифференциальная машина сработала, можно попробовать включить ее снова. Это исключит случай срабатывания при скачке напряжения. Если попытка не увенчалась успехом, то нужно отключить потребителя от розетки, которой управляет дифавтомат, и снова попытаться включить его. Вы включили его? Так что проблема в изоляции потребителя.

В случае, когда попытка не удалась, а устройство все еще работает, нужно искать причину дальше. Теперь можно открутить отходящие провода L и N от устройства и таким образом проверить его работу, без нагрузки. Работающее устройство должно включиться и работать при нажатии кнопки «ТЕСТ».

Алгоритм поиска причин срабатывания дифференциального автомата представлен на схеме:

Также рекомендуем посмотреть видео, в котором часто демонстрируются частые ошибки при подключении дифференциальной защиты, в результате чего устройство выбито:

Вот мы и рассмотрели основные причины почему дифавтомат работает в щите. Надеемся, теперь вы знаете, что делать, чтобы решить проблему!

Обязательно прочтите:

  • Ошибки в проводке
  • Почему срабатывает автоматический выключатель
  • Причины срабатывания УЗО в щитке
  • Как подключить дифавтомат

Опубликовано:

Обновлено: 03.11.2017

Пока без коментариев

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет в себе массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

  • Принцип работы дифавтомата
  • Возможные схемы подключения
    • Однобуквенная система
    • Двухуровневая система подключения
    • Одноуровневая система дифавтомата
    • Установка дифавтомата без заземления 909 Трехфазная 909 909 Особенности 509
    • -9000 установка селективных дифавтоматов

  • Пошаговая инструкция по установке дифавтоматов
  • Полезные советы по установке
  • Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

  • наличие тока утечки;
  • неожиданное короткое замыкание;
  • перегрузка электрической сети по мощности.

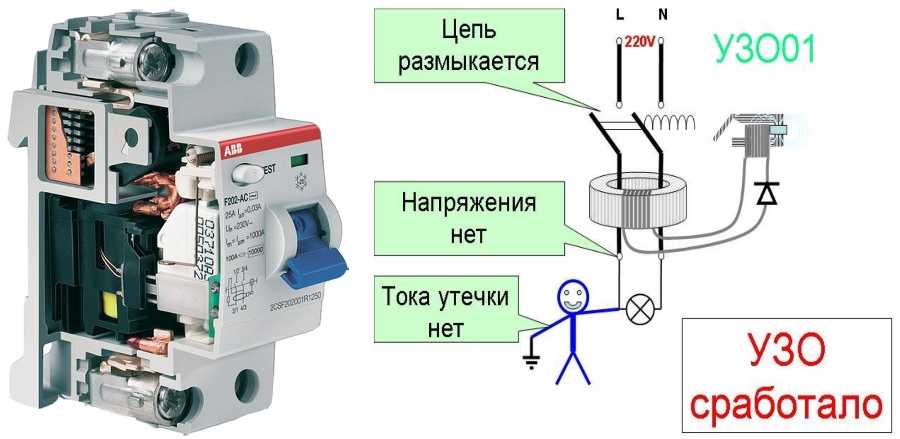

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разность значений тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

  1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
  2. Удобство поиска электрической цепи , в которой возникла неисправность.
  3. Возможность отключения только одной комнаты от электричества на время ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести лишь необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

  1. Проверить целостность АВДТ и работоспособность его тумблеров.
  2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
  3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
  4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
  5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
  6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

  1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
  2. Работы по подключению необходимо проводить при полностью отключенных всех проводах.
  3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
  4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
  5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
  6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.

Срабатывает дифавтомат без нагрузки: Страница не найдена — Сам электрик
