Срок испытания штанг изолирующих: Испытания штанги изолирующей — электрические испытания изолирующих штанг в Москве

Содержание

Сроки испытаний электрозащитных средств

Перейти к списку

Все статьи /

Для своевременного выявления дефектов, снижения диэлектрической прочности ниже допустимого уровня проводятся периодические электролабораторные испытания защитных средств.
Диэлектрические перчатки испытывают повышенным напряжением один раз в шесть месяцев.


Периодическое испытание перчаток не дает гарантии, что они будут пригодны к применению на протяжении всего срока их службы, так как в процессе эксплуатации диэлектрические перчатки могут быть повреждены.


Если перчатки имеют разрыв или сильное повреждение, то они изымаются из эксплуатации полностью. В том случае если повреждение незначительно, то данное средство защиты досрочно сдают на периодическую проверку с целью определения возможности их дальнейшей эксплуатации.



Перед каждым использованием диэлектрических перчаток необходимо их проверить на герметичность, то есть на отсутствие проколов.  Для этого диэлектрические перчатки от края начинают заворачивать в сторону пальцев и, задерживая скрученный край, нажимают на перчатку, чтобы убедиться в том, что воздух не выходит.
Срок испытания диэлектрических бот — один раз в три года, а диэлектрических галош — один раз в год. Данные защитные средства необходимо проверять перед каждым использованием на отсутствие повреждений. В случае выявления видимых повреждений данное защитное средство сдается на внеочередную проверку для определения пригодности к дальнейшей эксплуатации.

Указатели напряжения (в том числе и указатели для проверки фазировки), клещи и штанги для измерения тока, напряжения и мощности, светосигнальные указатели повреждения кабельных линий, испытываются один раз в год.



Перед применением указатель напряжения (измерительная штанга, клещи и др.) проверяется на целостность и работоспособность. В случае обнаружения видимых повреждений изолирующей части, а также при наличии неисправности, данное защитное средство сдается на ремонт и досрочное испытание.


Изолирующие штанги, клещи, штанги для установки заземлений



Оперативные штанги и изолирующие клещи класса напряжения до и выше 1000 В испытывают один раз в два года. С этой же периодичностью испытываются штанги для установки переносных заземлений в электроустановках класса напряжения 110 кВ и выше, а также изолирующие гибкие элементы переносных заземлений бесштанговых конструкций для электроустановок 500 кВ и выше.


Изолирующие коврики (подставки)



Резиновые изолирующие коврики и диэлектрические подставки не подлежат испытанию. Данные средства защиты обеспечивают свои изолирующие свойства при отсутствии на них влаги, загрязнения и повреждения изолирующей части — поверхности диэлектрического коврика или изоляторов подставки.



Для того чтобы средства защиты всегда были испытаны и готовы к применению необходимо организовать их учет и периодическую проверку.



Для учета и контроля над состоянием средств защиты ведется специальный журнал «учета и хранения средств защиты», в котором для каждого защитного средства фиксируется его инвентарный номер, дата предыдущего и следующего испытания.



Для своевременного выявления неисправных или подлежащих очередному испытанию средств защиты организовываются периодические осмотры. Периодичность проверок определяется руководством предприятия. Дата периодического осмотра и результат осмотра фиксируется в журнал защитных средств.

Другие статьи

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK
ARMAT

Все статьи   /

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров
эуи
электроустановочные изделия
розетки и выключатели в дизайне
выбрать розетки и выключатели для квартиры

Все статьи   /

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит
сборка электрощита
купить электрощит
подключение электрощита
электрощит для дома
электрощит в квартире

Все статьи   /

Купить розетки и выключатели в квартиру. Какие выбрать?

Электроустановочные изделия уже давно стали элементом интерьера.

эксперт
тесли
электрика
tesli
розетки и выключатели в квартире
какие розетки и выключатели купить

Все статьи   /

Уличные светильники: организация освещения в частном доме и на придомовой территории.


Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.

светильники
tesli
эксперт
тесли
дизайн
уличное освещение

Все статьи   /

Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.

ретро-проводка
Tesli
эксперт
Тесли
разводка
электрика

Все статьи   /

Периодичность испытаний средств защиты — Атон — Техносферная Безопасность и Охрана Труда

В соответствии п. 1.4.4. Инструкции по применению и использованию средств защиты, используемые в электроустановках утвержденные Приказом Минэнерго России от 30.06.2003 года № 261: «Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний».
При эксплуатации средств защиты их необходимо подвергать эксплуатационным очередным или внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности).
Периодичность проведения испытаний устанавливаются согласно Приложениями 6, 7 Приказа Минэнерго России от 30.06.2003 года № 261.
Периодичность эксплуатационных механических и электрических испытаний некоторых средств защиты представлены в таблицах.

ПЕРИОДИЧНОСТЬ ЭКСПЛУАТАЦИОННЫХ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ

Наименование средств защитыПериодичность испытаний
Специальные полимерные изоляторы1 раз в 12 месяцев
Изолирующие канаты1 раз в 12 месяцев
Гибкая изолирующая лестница1 раз в 12 месяцев
Жесткая изолирующая лестница1 раз в 12 месяцев
Изолирующие вставки телескопических вышек1 раз в 12 месяцев
Предохранительные пояса и страховочные канаты1 раз в 6 месяцев
Приставные изолирующие лестницы и стремянки1 раз в 6 месяцев

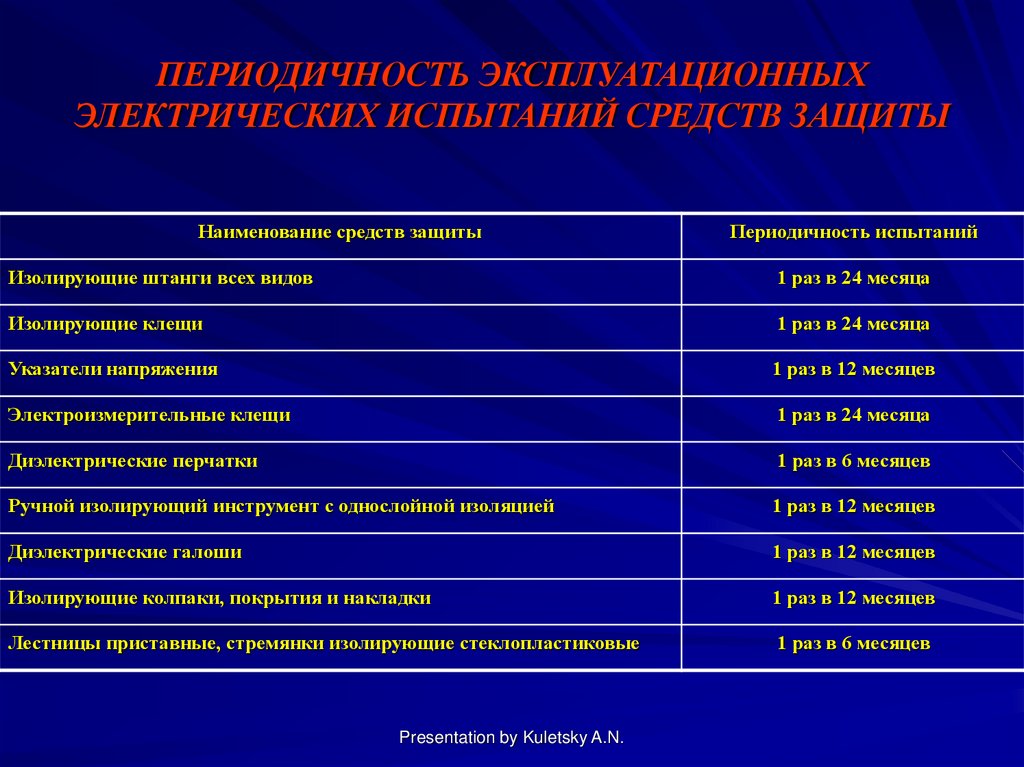

ПЕРИОДИЧНОСТЬ ЭКСПЛУАТАЦИОННЫХ ЭЛЕКТРИЧЕСКИХ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ

Наименование средств защитыПериодичность испытаний
Штанги изолирующие1 раз в 24 месяца
Измерительные штанги1 раз в 12 месяцев
Головки измерительных штанг1 раз в 12 месяцев
Изолирующие клещи1 раз в 24 месяца
Указатели напряжения выше 1000 В1 раз в 12 месяцев
Указатели напряжения до 1000 В1 раз в 12 месяцев
Указатели напряжения для проверки совпадения фаз1 раз в 12 месяцев
Электроизмерительные клещи1 раз в 12 месяцев
Устройства для прокола кабеля1 раз в 12 месяцев
Перчатки диэлектрические1 раз в 6 месяцев
Боты диэлектрические1 раз в 36 месяцев
Галоши диэлектрические1 раз в 12 месяцев
Изолирующие накладки1 раз в 24 месяца
Изолирующий инструмент с однослойной изоляцией1 раз в 12 месяцев
Приставные изолирующие лестницы и стремянки1 раз в 6 месяцев

Наша испытательная лаборатория поможет Вам провести испытания ваших средств защиты в кротчайшие сроки.
Испытания проводятся квалифицированными сотрудниками лаборатории с применением высокоточного оборудования. По окончании испытаний составляются и утверждаются протоколы испытаний, которые выдаются клиентам.

Периодичность испытаний средств защиты

Изоляционные испытания на сопротивление с устойчивостью к узоло распределительные устройства и электроустановки. Метод испытаний определяется типом испытуемого оборудования и причиной проведения испытаний. Например, при испытаниях электрических кабелей или распределительных устройств (малоемкостного оборудования) зависящие от времени емкостные токи утечки и абсорбционные токи утечки становятся незначительными и практически мгновенно уменьшаются до нуля. Почти мгновенно (минута или меньше) достигается устойчивый ток утечки, что обеспечивает идеальные условия для точечного считывания/кратковременного испытания сопротивления. (Для получения более подробной информации о токах утечки и испытаниях сопротивления см. следующие разделы:

Что такое сопротивление изоляции, токи утечки и профилактические испытания) . С другой стороны, когда тестируемое оборудование представляет собой длинный кабель, большой двигатель или генератор (оборудование с высокой емкостью), токи, зависящие от времени, будут длиться часами. Эти токи вызывают постоянное изменение показаний счетчика, что делает невозможным получение точных устойчивых показаний. Это условие можно преодолеть, используя тест, который устанавливает тенденцию между показаниями, например, шаговое напряжение или тест на диэлектрическое поглощение. Эти тесты зависят не от одного показания, а от набора относительных показаний. Было бы пустой тратой времени проводить эти тесты на оборудовании с малой емкостью, поскольку токи, зависящие от времени, быстро уменьшаются, в результате чего все измерения остаются одинаковыми.

Важнейшей причиной проверки изоляции является обеспечение общественной и личной безопасности. Выполняя испытание высоким постоянным напряжением между обесточенными токоведущими (горячими), заземленными и заземляющими проводниками, вы можете исключить возможность опасного для жизни короткого замыкания или короткого замыкания на землю. Этот тест обычно проводится после первоначальной установки оборудования. Этот процесс защитит систему от неправильно подключенного и неисправного оборудования, а также обеспечит высокое качество установки, удовлетворенность клиентов и защитит от возгорания или поражения электрическим током.

Второй по значимости причиной проверки изоляции является защита и продление срока службы электрических систем и двигателей. На протяжении многих лет электрические системы подвергаются воздействию факторов окружающей среды, таких как грязь, жир, температура, напряжение и вибрация. Эти условия могут привести к нарушению изоляции, что приведет к остановке производства или даже к пожару. Периодические эксплуатационные испытания могут предоставить ценную информацию о состоянии износа и помочь в прогнозировании возможного отказа системы. Устранение неполадок приведет не только к безотказной работе системы, но и продлит срок эксплуатации различного оборудования.

Чтобы получить достоверные результаты измерений сопротивления изоляции, электрик должен тщательно осмотреть проверяемую систему. Наилучшие результаты достигаются, когда:

  1. Система или оборудование выводятся из эксплуатации и отключаются от всех других цепей, выключателей, конденсаторов, щеток, разрядников и автоматических выключателей. Убедитесь, что на измерения не влияет ток утечки через переключатели и устройства защиты от перегрузки по току.
  2. Температура проводника выше точки росы окружающего воздуха. В противном случае на поверхности изоляции будет образовываться влажный налет, который в некоторых случаях будет поглощаться материалом.
  3. Поверхность проводника не содержит углерода и других инородных тел, которые могут стать проводящими во влажных условиях.
  4. Приложенное напряжение не слишком высокое. При испытании низковольтных систем; слишком большое напряжение может привести к перенапряжению или повреждению изоляции.
  5. Тестируемая система полностью разрядилась на землю. Время разряда заземления должно примерно в пять раз превышать время испытательного заряда.
  6. Учитывается влияние температуры. Поскольку сопротивление изоляции обратно пропорционально температуре изоляции (сопротивление уменьшается с повышением температуры), регистрируемые показания изменяются при изменении температуры изоляционного материала. Рекомендуется проводить испытания при стандартной температуре проводника 20 °C (68 °F). Как правило, при сравнении показаний с базовой температурой 20 °C удваивайте сопротивление на каждые 10 °C (18 °F) выше 20 °C или уменьшайте вдвое сопротивление на каждые 10 °C ниже 20 °C температуры. Например, сопротивление в один МОм при 40 ° C (104 ° F) будет преобразовано в сопротивление в четыре МОм при 20 ° C (68 ° F). Для измерения температуры проводника используйте бесконтактный инфракрасный термометр, например Fluke 65.

За безопасность отвечают все, но в конечном счете она в ваших руках. Ни один инструмент сам по себе не может гарантировать вашу безопасность. Именно сочетание прибора и безопасных методов работы обеспечивает максимальную защиту. Вот несколько советов по безопасности, которым вы должны следовать:

  • По возможности работайте с обесточенными цепями. Используйте надлежащие процедуры блокировки/маркировки. Если эти процедуры отсутствуют или не соблюдаются, предполагается, что цепь находится под напряжением.
  • В цепях под напряжением используйте защитное снаряжение:
    • Используйте изолированные инструменты
    • Носите огнеупорную одежду, защитные очки и изолирующие перчатки
    • Снимите часы или другие украшения
    • Встаньте на изолирующий коврик
  • При измерении напряжения в цепях под напряжением:
    • Сначала зацепите заземляющий зажим, затем соприкоснитесь с горячим проводом. Сначала удалите горячий провод, а в последнюю очередь провод заземления.
    • Подвесьте или положите счетчик, если это возможно. Старайтесь не держать его в руках, чтобы свести к минимуму личное воздействие переходных процессов.
    • Используйте метод проверки по трем точкам, особенно при проверке, не обесточена ли цепь. Сначала проверьте известную действующую цепь. Во-вторых, проверьте целевую схему. В-третьих, снова протестируйте действующую цепь. Это подтверждает, что ваш измеритель работал правильно до и после измерения.
    • Используйте старый прием электриков, держа одну руку в кармане. Это уменьшает вероятность замкнутого контура в груди и сердце.
  • При проведении испытаний изоляции и сопротивления:
    • Никогда не подключайте тестер изоляции к проводникам под напряжением или оборудованию под напряжением и всегда следуйте рекомендациям производителя.
    • Выключите тестируемое оборудование, разомкнув предохранители, выключатели и автоматические выключатели.
    • Отсоедините проводники ответвленной цепи, заземляющие проводники, заземляющие проводники и все другое оборудование от тестируемого устройства.
    • Емкость разрядного проводника до и после испытания. Некоторые инструменты могут иметь функции автоматического сброса.
    • Проверьте наличие тока утечки через предохранители, переключатели и выключатели в обесточенных цепях. Ток утечки может привести к непоследовательным и неправильным показаниям.
    • Не используйте тестер изоляции в опасной или взрывоопасной среде, так как прибор может вызвать искрение в поврежденной изоляции.
    • При подключении измерительных проводов используйте изолированные резиновые перчатки.

Во время процедуры тестирования высокое постоянное напряжение, создаваемое нажатием кнопки тестирования, вызывает небольшой ток (микроампер) через проводник и изоляцию. Величина тока зависит от величины приложенного напряжения, емкости системы, общего сопротивления и температуры материала. При фиксированном напряжении чем выше ток, тем ниже сопротивление (E=IR, R=E/I). Общее сопротивление представляет собой сумму внутреннего сопротивления проводника (малое значение) плюс сопротивление изоляции в МО.

Значение сопротивления изоляции, считываемое измерителем, будет зависеть от следующих трех независимых субтоков.

Кондуктивный ток утечки (I L ) Кондуктивный ток представляет собой небольшой (микроампер) ток, который обычно протекает через изоляцию, между проводниками или от проводника к земле. Этот ток увеличивается по мере ухудшения изоляции и становится преобладающим после исчезновения тока поглощения (см. рис. 1). Поскольку он довольно стабилен и не зависит от времени, это самый важный ток для измерения сопротивления изоляции.

Ток утечки емкостной зарядки (I C ) Когда два или более проводника проходят вместе в кабелепроводе, они действуют как конденсатор. Из-за этого емкостного эффекта через изоляцию проводника протекает ток утечки. Этот ток длится всего несколько секунд при подаче постоянного напряжения и исчезает после того, как изоляция заряжается до полного испытательного напряжения. В оборудовании с малой емкостью емкостный ток выше, чем кондуктивный ток утечки, но обычно исчезает к тому времени, когда мы начинаем записывать данные. Из-за этого важно дать показаниям «устояться» перед их записью. С другой стороны, при тестировании оборудования с высокой емкостью емкостной зарядный ток утечки может сохраняться в течение очень долгого времени, прежде чем установится.

Поляризационно-абсорбционный ток утечки (I A )
Абсорбционный ток вызван поляризацией молекул внутри диэлектрического материала. В оборудовании с малой емкостью ток высок в течение первых нескольких секунд и медленно снижается почти до нуля. При работе с оборудованием с высокой емкостью или влажной и загрязненной изоляцией ток поглощения не будет уменьшаться в течение длительного времени.

Проверка установки

Электрики и инженеры проводят контрольные испытания, чтобы убедиться в правильной установке и целостности проводников. Контрольное испытание представляет собой простое быстрое испытание, используемое для определения мгновенного состояния изоляции. Он не предоставляет диагностических данных, а используемые тестовые напряжения намного выше, чем напряжения, используемые в тестах профилактического обслуживания. Контрольное испытание иногда называют ИСПЫТАНИЕМ ГОТОВО/НЕГОДНО, потому что оно проверяет кабельные системы на ошибки обслуживания, неправильную установку, серьезное ухудшение качества или загрязнение. Установка считается приемлемой, если во время испытаний не произошло поломки. Выбор испытательного напряжения Контрольное испытание может быть выполнено на оборудовании любой емкости. Это выполняется с одним напряжением, обычно между 500 и 5000 В, в течение примерно одной минуты. Обычно на изоляцию воздействуют напряжением, превышающим нормальное рабочее напряжение, чтобы обнаружить слабые места в изоляции. Для нового оборудования испытание следует проводить при напряжении от 60% до 80% от заводского испытательного напряжения изготовителя (выше номинального напряжения, которое можно получить у производителя кабеля). Если вы не знаете заводское испытательное напряжение, при испытании используйте напряжение, примерно вдвое превышающее номинальное напряжение кабеля, плюс 1000 вольт. Номинальное напряжение — это максимальное напряжение, которому проводник может подвергаться в течение длительного времени, обычно указанное на проводнике. Для однофазных, двухфазных или трехфазных систем кабель рассчитан между фазами. Этот ранее упомянутый метод следует использовать только для тестирования небольших и новых устройств из-за его способности выдерживать более высокие напряжения нагрузки. Для более крупного или старого оборудования или проводов используйте испытательные напряжения постоянного тока (см. таблицу 3). Стандартные контрольные испытательные напряжения постоянного тока (не испытательные напряжения производителя), используемые для испытаний вращающегося оборудования, показаны в таблице 1.

Контрольное испытание может быть выполнено на оборудовании любой емкости. Это выполняется с одним напряжением, обычно между 500 и 5000 В, в течение примерно одной минуты. Обычно на изоляцию воздействуют напряжением, превышающим нормальное рабочее напряжение, чтобы обнаружить слабые места в изоляции. Для нового оборудования испытание следует проводить при напряжении от 60% до 80% от заводского испытательного напряжения изготовителя (выше номинального напряжения, которое можно получить у производителя кабеля). Если вы не знаете заводское испытательное напряжение, при испытании используйте напряжение, примерно вдвое превышающее номинальное напряжение кабеля, плюс 1000 вольт. Номинальное напряжение — это максимальное напряжение, которому проводник может подвергаться в течение длительного времени, обычно указанное на проводнике. Для однофазных, двухфазных или трехфазных систем кабель рассчитан между фазами. Этот ранее упомянутый метод следует использовать только для тестирования небольших и новых устройств из-за его способности выдерживать более высокие напряжения нагрузки. Для более крупного или старого оборудования или проводов используйте испытательные напряжения постоянного тока (см. таблицу 3). Стандартные контрольные испытательные напряжения постоянного тока (не испытательные напряжения производителя), используемые для испытаний вращающегося оборудования, показаны в таблице 1.

Чтобы провести контрольную проверку установки, используйте следующую процедуру:

  • Используйте мультиметр или функцию измерения напряжения на мегомметре, чтобы убедиться, что на тестируемую цепь не подается питание.
  • Выберите соответствующий уровень напряжения.
  • Подсоедините один конец черного щупа к общей клемме измерителя и коснитесь щупом заземления или другого проводника. Иногда полезно заземлить все проводники, которые не являются частью теста. Зажимы типа «крокодил» могут упростить измерения и сделать их более точными.
  • Подсоедините один конец красного щупа к клемме вольт/ом на мультиметре и подсоедините щуп к проверяемому проводнику.
  • Нажмите кнопку проверки, чтобы подать нужное напряжение, и прочтите значение сопротивления, отображаемое на измерителе. Для установления показаний может потребоваться несколько секунд. Чем выше сопротивление, тем лучше.
  • Проверьте каждый провод относительно земли и всех других проводников, присутствующих в кабелепроводе. Храните датированную запись измеренных значений в надежном месте.
  • Если некоторые проводники не прошли тест, определите проблему или перетяните проводники. Влага, вода или грязь могут привести к снижению показаний сопротивления.

Эксплуатационные испытания могут предоставить важную информацию о текущем и будущем состоянии проводников, генераторов, трансформаторов и двигателей. Ключом к эффективному эксплуатационному тестированию является хороший сбор данных. Изучение собранных данных поможет в планировании диагностических и ремонтных работ, что сократит время простоя из-за непредвиденных сбоев. Ниже приведены наиболее часто применяемые испытательные напряжения постоянного тока и проведенные эксплуатационные испытания:

Во время кратковременного теста мегаомметр подключается непосредственно к тестируемому оборудованию и прикладывается тестовое напряжение примерно на 60 секунд. Для получения стабильных показаний изоляции примерно за одну минуту испытание следует проводить только на оборудовании с малой емкостью. Основная процедура подключения такая же, как и для контрольного испытания, а прикладываемое напряжение рассчитывается по формулам испытательного напряжения постоянного тока. При тестировании хорошего оборудования вы должны заметить устойчивое увеличение сопротивления изоляции из-за уменьшения емкостных токов и токов поглощения. Поскольку температура и влажность могут повлиять на показания, измерения желательно проводить выше точки росы при стандартной температуре, около 20 °C/68 °F. Для оборудования с номинальным напряжением 1000 вольт или ниже значение сопротивления изоляции должно составлять 1 МОм или выше. Для оборудования с номинальным напряжением выше 1000 вольт ожидаемое сопротивление должно увеличиться до одного мегаома на 1000 вольт приложенных. Обычно измеренное сопротивление изоляции будет немного меньше значений, зарегистрированных ранее, что приводит к постепенному снижению сопротивления, как показано на рис. 6. Снижение сопротивления является нормальным признаком старения изоляции. Резкий наклон вниз указывает на нарушение изоляции или предупреждение о предстоящих проблемах.

DCt — испытательное напряжение постоянного тока относительно максимальной изоляции
нагрузка при нормальной работе переменного тока

E pp — номинальное линейное напряжение

E p-n — номинальное линейное напряжение

2

Проверка ступенчатым напряжением включает проверку сопротивления при различных настройках напряжения. В этом тесте вы прикладываете каждое тестовое напряжение в течение одного и того же периода времени (обычно 60 секунд), отображая записанное сопротивление изоляции в виде графика. Последовательно увеличивая напряжение, изоляция подвергается повышенному электрическому напряжению, которое может выявить дефекты изоляции, такие как точечные отверстия, физические повреждения или хрупкость. Хорошая изоляция должна выдерживать увеличение перенапряжения, а ее сопротивление должно оставаться примерно одинаковым при испытаниях с разными уровнями напряжения. С другой стороны, особенно при более высоких уровнях напряжения, поврежденная, треснувшая или загрязненная изоляция будет подвергаться повышенному току, что приведет к снижению сопротивления изоляции. Это испытание не зависит от материала изоляции, емкости оборудования и влияния температуры. Поскольку для запуска требуется больше времени, его следует выполнять только после того, как точечный тест изоляции не дал результатов. Точечное испытание имеет дело с абсолютным изменением сопротивления (однократное показание) во времени, в то время как испытание ступенчатым напряжением отслеживает тенденции изменения сопротивления при различных испытательных напряжениях.

Испытание на устойчивость во времени не зависит от размера оборудования и температуры. Он сравнивает характеристики поглощения загрязненной изоляции с характеристиками поглощения хорошей изоляции. Испытательное напряжение прикладывается в течение 10-минутного периода, при этом данные записываются каждые 10 секунд в течение первой минуты, а затем каждую минуту после этого. Интерпретация наклона построенного графика будет определять состояние изоляции. Постоянное увеличение показанного на графике сопротивления указывает на хорошую изоляцию. Плоская или нисходящая кривая указывает на треснутую или загрязненную изоляцию.

Другим методом определения качества изоляции является использование теста индекса поляризации (PI). Это особенно ценно для обнаружения проникновения влаги и масла, которые сглаживают кривую PI, вызывая ток утечки и, в конечном итоге, короткое замыкание обмоток. Индекс поляризации представляет собой отношение двух показаний временного сопротивления: одно снято через 1 минуту, а другое через 10 минут. При хорошей изоляции сопротивление изоляции вначале будет низким и будет увеличиваться по мере уменьшения емкостного тока утечки и тока поглощения. Результаты получают путем деления значения 10-минутного теста на значение одноминутного теста. Низкий индекс поляризации обычно указывает на проблемы с изоляцией. Когда время испытания ограничено, кратчайший путь к тесту индекса поляризации — второй тест коэффициента диэлектрической абсорбции (60/30).

Для проверки сопротивления изоляции в генераторах, трансформаторах, двигателях и электроустановках мы можем использовать любой из ранее упомянутых тестов профилактического обслуживания. Выбираем ли мы тесты точечного считывания, ступенчатого напряжения или испытаний на сопротивление во времени, зависит от причины проведения испытаний и достоверности полученных данных. При испытании генераторов, двигателей или трансформаторов каждую обмотку/фазу следует испытывать последовательно и отдельно, при этом все остальные обмотки должны быть заземлены. Таким образом также проверяется изоляция между фазами.

Для проверки сопротивления изоляции якоря и обмотки возбуждения при различных температурах IEEE рекомендует следующую формулу сопротивления изоляции.

Rm — Минимальное сопротивление изоляции, приведенное к 40 °C (104 °F) в МО

Kt — Температурный коэффициент сопротивления изоляции при температуре обмотки, полученный из рисунка 10

Для трехфазной системы, испытанной с заземленными двумя другими фазами, сопротивление, зарегистрированное для каждой фазы, должно быть разделено на два. Затем полученное значение можно сравнить с рекомендуемым минимальным сопротивлением изоляции (Rm).

При проверке сопротивления катушек статора убедитесь, что обмотка статора и фазы отсоединены. Измерьте сопротивление изоляции между обмотками и обмотками относительно земли. Кроме того, при испытании генераторов или двигателей постоянного тока щетки должны быть подняты, чтобы катушки можно было испытывать отдельно от якоря. В следующей таблице перечислены рекомендуемые значения минимального сопротивления для двигателей с различным номинальным напряжением.

При испытании однофазных трансформаторов проверяйте обмотку на обмотку, обмотку на землю или проверяйте по одной обмотке при заземлении всех остальных. Для трехфазных трансформаторов замените E на EP-P (для трансформаторов, соединенных треугольником) или Ep-n (для трансформаторов, соединенных звездой) и кВА на номинальную мощность испытуемой обмотки в кВА3Ø. Для определения минимального сопротивления изоляции используйте следующую формулу.

R — Минимальное сопротивление изоляции при напряжении 500 В пост. тока в одну минуту в мегаомах C — Постоянная величина для измерений при 20 °C (68 °F) (см. ниже) E — Номинальное напряжение обмотки. KVA — Номинальная мощность испытуемой обмотки. Для трехфазных блоков кВА3Ø = v3 x кВА1Ø

При проверке проводов или кабелей их следует отсоединять от панелей и механизмов, чтобы они не были изолированы. Провода и кабели следует тестировать относительно друг друга и относительно земли (см. рис. 4 на стр. 4). Ассоциация инженеров по изолированным силовым кабелям (IPCEA) предлагает следующую формулу, которая предлагает минимальные значения сопротивления изоляции.

R — МО на 1000 футов (305 метров) кабеля. Основано на испытательном напряжении постоянного тока 500 вольт, приложенном в течение одной минуты при температуре 15,6 °C (60 °F))

K — постоянство материала изоляции. (Например: Бумага пропитанная-2640, Камбрик лакированный-2460, Полиэтилен термопласт-50000, Полиэтилен композитный-30000)

D — Наружный диаметр изоляции жилы для одножильного провода и кабеля D = d + 2c + 2b диаметр одиночной жилы кабель

d — Диаметр жилы

c — Толщина изоляции проводника

b — Толщина изоляции оболочки

Например, одна тысяча футов 6 A.W.G. Многожильный провод с термостойкой изоляцией из натурального каучука с толщиной изоляции 0,125 будет иметь K = 10 560 и Log10 (D/d) = 0,373 дюйма. Согласно формуле (R = K x Log10 (D/d), R = 10,560 x 0,373 = 3,939 МОм на 1000 футов) ожидаемое минимальное сопротивление изоляции для одного проводника на тысячу футов при температуре 60 °F составит 3,939 МО.

Фотографии предоставлены Fluke.

Общие сведения об испытаниях сопротивления изоляции от Cole-Parmer

Опубликовано с разрешения AEMC Instruments.

Зачем нужна программа проверки изоляции?
Настоятельно рекомендуется проводить регулярную программу проверки сопротивления изоляции, чтобы предотвратить поражение электрическим током, обеспечить безопасность персонала и сократить или исключить время простоя. Это помогает обнаружить износ изоляции, чтобы запланировать ремонтные работы, такие как: вакуумная очистка, очистка паром, сушка и перемотка. Это также полезно при оценке качества ремонта перед повторным вводом оборудования в эксплуатацию.

Что вызывает нарушение изоляции?
Некоторые из наиболее распространенных причин нарушения изоляции включают: чрезмерный нагрев или охлаждение, влажность, грязь, агрессивные пары, масло, вибрация, старение и повреждение проводки. Какие тесты используются для обнаружения износа изоляции? Существует множество эксплуатационных испытаний для оценки качества изоляции. Обсуждаемые здесь три испытания используются в первую очередь для проверки изоляции двигателя, генератора и трансформатора.

Какое оборудование необходимо для проведения испытаний сопротивления изоляции?

  • Мегаомметр с функцией проверки по времени
  • Индикатор температуры
  • Влагомер (не требуется, если температура оборудования выше точки росы)

Проверка токов в изоляции
Суммарный ток в корпусе сумма трех компонентов

  • Ток зарядки емкости
  • Ток поглощения
  • Ток утечки или проводимости

Показания устойчивости к изоляции
Показания зависят от времени

  • В начале, емкость — это то, что вы видите первые
  • . ток утечки

Эти изменяющиеся показания лучше всего видны с помощью аналоговых гистограмм на цифровых приборах или движения стрелки на аналоговых приборах.

Тест на точечное чтение

Метод
Для этого испытания мегомметр подключают к изоляции обмоток испытуемой машины. Испытательное напряжение прикладывается в течение фиксированного периода времени, обычно 60 секунд, и снимаются показания. Проверка точечного считывания должна проводиться только тогда, когда температура обмотки выше точки росы1. Оператор должен записать температуру обмотки, чтобы можно было скорректировать показания до базовой температуры 20¡C.

Продолжительность теста
Для получения сопоставимых результатов тесты должны иметь одинаковую продолжительность. Обычно показания снимают через 60 секунд.

Интерпретация результатов
Для правильной интерпретации результатов тестов на чтение требуется доступ к записям результатов предыдущих тестов на чтение. Для получения окончательных результатов используйте только результаты испытаний, проведенных при одном и том же испытательном напряжении в течение того же периода времени и при аналогичных условиях температуры и влажности. Эти показания используются для построения кривой истории сопротивления изоляции. Кривая с нисходящей тенденцией обычно указывает на потерю сопротивления изоляции из-за неблагоприятных условий, таких как: влажность, скопление пыли и т. д. Очень резкое падение указывает на нарушение изоляции. См. рис. 1.

Пример изменения сопротивления изоляции в течение нескольких лет:
В A влияние старения и накопления пыли показано уменьшающимися значениями.
На B резкое падение указывает на нарушение изоляции.
В C значение сопротивления изоляции после перемотки двигателя.
(1) Температура точки росы – это температура, при которой пары влаги в воздухе конденсируются в виде жидкости.

Метод испытания на устойчивость к выдержке времени

Этот метод практически не зависит от температуры и часто может дать вам исчерпывающую информацию без записей о прошлых испытаниях. Он основан на поглощающем эффекте хорошей изоляции по сравнению с влажной или загрязненной изоляцией. Просто возьмите последовательные показания в определенное время и отметьте различия в показаниях (см. кривые на рис. 2). Испытания этим методом иногда называют испытаниями на абсорбцию.

Хорошая изоляция демонстрирует постоянное увеличение сопротивления (см. кривую D) в течение определенного периода времени (примерно от 5 до 10 минут). Это вызвано абсорбцией; Хорошая изоляция показывает этот эффект заряда в течение периода времени, намного превышающего время, необходимое для зарядки емкости изоляции.

Если изоляция содержит влагу или загрязняющие вещества, эффект поглощения маскируется высоким током утечки, который остается на довольно постоянном уровне ì показания сопротивления остаются низкими (R = E/I) (см. кривую E).

Испытание на устойчивость во времени важно, поскольку оно не зависит от размера оборудования. Увеличение сопротивления чистой и сухой изоляции происходит одинаково независимо от того, большой двигатель или маленький. Вы можете сравнить несколько двигателей и установить стандарты для новых, независимо от их номинальной мощности.

На рис. 2 показано, как будет выглядеть 60-секундный тест для хорошей и плохой изоляции. Когда изоляция в хорошем состоянии, 60-секундное показание выше, чем 30-секундное показание.

Еще одним преимуществом этого теста с двумя показаниями является то, что он дает более четкую картину, даже когда «точечные показания» показывают, что изоляция выглядит нормально.

Испытания на устойчивость к выдержке времени на больших вращающихся электрических машинах, особенно с высоким рабочим напряжением, требуют высоких диапазонов сопротивления изоляции и очень постоянного испытательного напряжения. Мощный мегомметр служит этой потребности. Точно так же такой прибор лучше подходит для кабелей, изоляторов, трансформаторов и распределительных устройств более тяжелых размеров.

Методы испытаний. Испытания на устойчивость к выдержке времени Коэффициент диэлектрической абсорбции (DAR)

  • Отношение 60 секунд/30 секунд
  • менее 1 = неудовлетворительно
  • от 1,0 до 1,25 = отлично 9003 9003
  • Примечание: Это не часто используемый тест

Тест ступенчатого напряжения

Метод
В этом тесте оператор последовательно применяет два или более тестовых напряжения. Рекомендуемое соотношение ступеней испытательного напряжения составляет от 1 до 5. На каждой ступени испытательное напряжение следует прикладывать в течение одинакового времени, обычно 60 секунд. Приложение повышенного напряжения создает электрические напряжения на трещинах внутренней изоляции. Это может выявить старение и физические повреждения даже в относительно сухой и чистой изоляции, чего не было бы заметно при более низких напряжениях.

Продолжительность теста
Серия «шагов», каждый из которых длится 60 секунд.

Интерпретация результатов
Сравните показания, снятые при различных уровнях напряжения, ища любое чрезмерное снижение значений сопротивления изоляции при более высоких уровнях напряжения. Тщательно сухая, чистая и не имеющая физических повреждений изоляция должна обеспечивать примерно одинаковые значения сопротивления, несмотря на изменения уровней испытательного напряжения. Если значения сопротивления значительно уменьшаются при испытаниях при более высоких уровнях напряжения, это должно служить предупреждением о том, что качество изоляции может ухудшиться из-за грязи, влаги, растрескивания, старения и т. д.

В стандарте IEEE Std 43-2000 перечислены следующие минимальные значения индекса поляризации для вращающихся машин переменного и постоянного тока:
Класс A: 1,5    Класс B: 2,0    Класс C: 2,0 Двигатель мощностью 350 л.с.: Кривая D указывает на хорошую изоляцию с отличным индексом поляризации 5. Кривая E указывает на возможную проблему. Индекс поляризации всего 140/95, или 1,47.
(2) IEEE Std. 43-2000, «Рекомендуемая практика проверки сопротивления изоляции вращающихся механизмов». Доступно в Институте инженеров по электротехнике и электронике, Inc., 345 E. 47th St., New York, NY 10017.

До и после ремонта:
Кривая F показывает тенденцию к снижению значений сопротивления изоляции при увеличении испытательного напряжения. Это указывает на возможную проблему с изоляцией. Кривая G показывает то же оборудование после ремонта.

Использование защитного терминала

Защитный терминал полезен при измерении очень высоких значений сопротивления.

Какое тестовое напряжение следует использовать?
Существует две точки зрения относительно напряжения, при котором следует проверять изоляцию. Первый применяется к новому оборудованию или кабелю и может использовать испытательные напряжения переменного или постоянного тока.

При использовании напряжения переменного тока эмпирическое правило: 2 x напряжение, указанное на паспортной табличке, + 1000. Когда используется напряжение постоянного тока (наиболее часто используемое в современных мегомметрах), эмпирическое правило: 2 x напряжение, указанное на паспортной табличке, за исключением случаев, когда используются более высокие напряжения. См. таблицу ниже для рекомендуемых значений.

Номинальная мощность оборудования/кабеля
от 24 до 50 В
50 до 100 В
100 до 240 В
440 до 550 В
2400 В
4100 В

Тестовое напряжение от
до 100 В
до 250VDC
191919191919191919191919191919191919.0019.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919.1919. до 5000 В постоянного тока

Всегда рекомендуется обращаться к производителю оригинального оборудования, чтобы получить его рекомендацию по правильному напряжению, используемому при тестировании их оборудования.

Преимущества тестирования постоянным током

  • Меньшие размеры и вес испытательного оборудования
  • Неразрушающий контроль
  • Можно собирать исторические данные

Испытания трансформаторов

между обмотками. Они проводятся при полностью отключенном трансформаторе от сети и нагрузки. Тем не менее, основание корпуса не должно быть удалено.

Однофазный трансформатор
Следующие 5 тестов и соответствующие электрические схемы полностью проверят однофазный трансформатор. Дайте по крайней мере 1 минуту для каждого теста или пока показания не стабилизируются.

  1. Обмотка высокого напряжения к обмотке низкого напряжения и земле
  2. Обмотка низкого напряжения к обмотке высокого напряжения и земле
  3. Обмотка высокого напряжения к обмотке низкого напряжения
  4. Обмотка высокого напряжения к земле
  5. Обмотка низкого напряжения к земле

Три- Фазный трансформатор Следующие 5 тестов и соответствующие электрические схемы полностью проверят трехфазный трансформатор.

  1. Обмотка высокого напряжения к обмотке низкого напряжения и земле
  2. Обмотка высокого напряжения к земле с обмоткой низкого напряжения к ограждению
  3. Обмотка высокого напряжения к обмотке низкого напряжения
  4. Обмотка низкого напряжения к земле и обмотка высокого напряжения к ограждению
  5. Высокое напряжение обмотка к обмотке низкого напряжения

Испытание кабеля

Трансформаторы испытываются при номинальном напряжении или выше, чтобы убедиться в отсутствии чрезмерных путей утечки на землю или между обмотками. Они проводятся при полностью отключенном трансформаторе от сети и нагрузки. Тем не менее, основание корпуса не должно быть удалено.

Одножильный проводник
Подсоедините, как показано на схеме

  1. Проводник к клемме линии (-) и оболочке к земле (+)

Многожильный проводник

  1. Одножильный проводник
    1. Одножильный проводник
    2. 34 Один проводник

      34 проводник к земле

    3. Один проводник к другим минус заземление

    Проверка двигателя и генератора

    Перед проверкой, описанной выше, поднимите щетки ротора, заземлите клемму стартера и раму и заземлите вал двигателя.

    Срок испытания штанг изолирующих: Испытания штанги изолирующей — электрические испытания изолирующих штанг в Москве
