Сторона высокого напряжения: Что такое высокая и низкая сторона в подстанциях?

Что такое высокая и низкая сторона в подстанциях?

В распределительных трансформаторных подстанциях высокой стороной называют напряжение, которое поступает на первичную обмотку со стороны ЛЭП или от другого источника. Оно может составлять 1000 В и более. Низкая сторона — это напряжение, которое снимают со вторичной обмотки. Его значение 380-400 В. К низкой стороне подстанции подключают распределительное устройство для питания потребителей.

Особенности стороны высокого напряжения:

• Защита от атмосферных перенапряжений согласно правилам грозозащиты.
• Установка плавких предохранителей для защиты трансформатора или комплектной трансформаторной станции наружной установки.
• Соединение выключателей с устройствами автоматической защиты для быстрого срабатывания при перегрузах и токах короткого замыкания.
• Включение предохранителей в оба провода для защиты подстанции от перенапряжений и повреждений. На низкой стороне подключение производят только в незаземленные кабели с целью защиты от перегрузок, возникающих при неправильном включении измерительных приборов, ошибок в заземлении или при коротком замыкании на подключенной линии нагрузок.

Напряжение на высокой стороне можно определить по показаниям вольтметра, который подключен на выходе из трансформатора. Он показывает низшее напряжение. Высшие параметры рассчитывают по коэффициенту трансформации конкретной установки.

Установка аппаратуры и коммутационных устройств на обеих сторонах подстанции регламентируется требованиями ГОСТ, ПУЭ, других отраслевых стандартов. При монтаже необходимо руководствоваться проектной документацией. Идеальный вариант, когда установкой подстанции, испытанием, подключением сторон высокого и низкого напряжения занимается специализированная фирма или электролаборатория.

Наши услуги

Круглосуточная диспетчерская служба

• Бесплатный выезд инженера-электрика для оценки стоимости работ

Монтаж и испытания инженерного оборудования

• Монтаж электрооборудования
• Монтаж электрики в доме, квартире, офисе
• Техническое обслуживание вентиляции
• Монтаж и испытания электроустановок
• Монтаж уличных светильников
• Монтаж (установка) трансформаторной подстанции
• Испытания силовых трансформаторов
• Монтаж трансформаторов
• Монтаж ВРУ
• Монтаж понижающего трансформатора
• Монтаж вводов и трансформаторов тока
• Монтаж трансформаторов ТМГ
• Монтаж БКТП

Обслуживание противопожарных систем

• Текущее обслуживание оборудования автоматического пожаротушения
• Техническое обслуживание систем дымоудаления
• Выполнение работ по огнезащите материалов, изделий, конструкций
• Монтаж оборудования автоматического пожаротушения
• Монтаж оборудования автоматической пожарной сигнализации и оповещения

Ремонт и монтаж кабельных линий 0. 4-10 кВ

• Поиск мест повреждения кабельных линий 0,4-10 кВ
• Испытания кабельных линий
• Испытания оборудования подстанций и распределительных устройств с рабочим напряжением до 35 кВ

Техническое обслуживание электрооборудования

• Поверка счётчиков электроэнергии
• Монтаж узлов учёта электроэнергии
• Монтаж наружного освещения, декоративной подсветки
• Техническое обслуживание электросетей
• Сварочные аварийно-восстановительные работы
• Монтаж наружного освещения

Эксплуатация инженерных систем

• Техническое обслуживание инженерных систем зданий и сооружений1
• Техническое обслуживание противопожарных систем
• Инструкции по переключениям в электроустановках
• Подготовка системы отопления к отопительному сезону
• Сварочные аварийно-восстановительные работы
• Устранение засоров канализации
• Монтаж системы отопления
• Монтаж сантехники
• Техническое обслуживание вентиляции
• Техническое обслуживание электрооборудования
• Обслуживание электроустановок
• Техническое обслуживание электроустановок предприятий

Ремонт инженерных систем

• Капитальный ремонт инженерных систем
• Техническое обслуживание трансформаторов
• Замена и ремонт электропроводки
• Замена электропроводки в квартире под ключ

Электроизмерения

• Собственная электролаборатория
• Измерение сопротивления петли фаза ноль
• Особенности выполнения измерения сопротивления изоляции
• Измерение сопротивления заземления
• Измерение сопротивления изоляции электропроводки
• Проведение испытаний электрооборудования
• Тепловизионное обследование зданий
• Испытание электроустановок зданий и сооружений
• Испытания средств защиты в электроустановках
• Измерение электроустановок
• Испытания электроизмерения

Почему стоит заказывать услуги монтажа, замера и ремонта в электролаборатории КЭП

Проводим электроизмерения с 2006 года

Предоставляем гарантию на все услуги от 12 месяцев

Все сотрудники проходят соответствующее обучение и аттестацию

Тщательно следим за актуальностью разрешений и лицензий

Собственная круглосуточная диспетчерская служба

Бесплатный выезд специалиста на объект

Заказать расчет

Лицензии и свидетельства

Отзывы

ООО «Джонс Лэнг ЛаСаль Управление Недвижимостью»

ООО «Серебряный город»

ООО «Мосинжстрой Проперти Менеджмент»

ООО «БЦ СадКо»

ООО «Джонс Лэнг ЛаСаль Управление Недвижимостью»

Портфолио

Вернуться назад

Высокая и низкая сторона трансформатора

Страницы работы

Содержание работы

Трансформаторные подстанции (ТП)

Прием электроэнергии на напряжении 6(10) кВ, понижения напряжения до 0,4

кВ и распределения электроэнергии между всеми ЭП

Структура: Высокая сторона Трансформаторы Низкая сторона

1 — Высокая сторона ТП

2 — Глухое подключение. Подключение через разъединитель и предохранитель

3 — Подключение через предохранитель и выключатель нагрузки

4 — Низкая сторона ТП (Схема с РУ 0,4 кВ)

5 — Низкая сторона ТП (Схема «блок трансформатор-магистраль»)

Условия выбора: Мощность ТП Условия установки Условия охлаждения

Напряжение: 10/0,4 кВ 6/0,4 кВ

Мощность: 10, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500

Тип: ТМ (ТМЗ) – масляные трансформаторы (закрытого типа)

ТС (ТСЗ) – сухие трансформаторы (закрытого типа)

ТНЗ – трансформаторы с негорючим заполнителем (совтолом)

Один трансформатор (II категория при резервировании, III категория)

Два трансформатора (I и II категории)

ТМ (ТМЗ) – масляные трансформаторы (закрытого типа)

ТС (ТСЗ) – сухие трансформаторы (закрытого типа)

ТНЗ – трансформаторы с негорючим заполнителем (совтолом)

Один трансформатор (II категория при резервировании, III категория)

Два трансформатора (I и II категории)

Условия выбора: Мощность ТП Условия установки Условия охлаждения

Напряжение: 10/0,4 кВ 6/0,4 кВ

Мощность: 10, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500

Использование комплектных щитов (ЩО)

Компоновка: Однотрансформаторная Двухтрансформаторная Совмещенная с РП

Комплектные трансформаторные подстанции (КТП и КТПН)

Единая конструкция на одном основании

Внутреннее (КТП) и наружное (КТПН) расположение

Состоит из трех отсеков

Устройство со стороны высшего напряжения (УВН)

Распределительное устройство низшего напряжения (РУНН)

Выбор мощности трансформаторов ТП

Для однотрансформаторной ТП

Для двухтрансформаторной ТП

Выбор мощности силового трансформатора по ГОСТ 14209-97

Билет №14. Низковольтные распределительные сети (НВРС)

Распределение электроэнергии на напряжении до 1 кВ от ТП ко всем ЭП

Значительная разветвленность сети

Необходимость учета влияния технологии

Необходимость обеспечения достаточного уровня безопасности

Раздельное выполнение силовых и осветительных сетей

Напряжение: 380/220 В, 660/380 В

ГОСТ 13109-97 Электрическая энергия. Совмести-мость технических средств электромагнитная. Нормы качества электрической энергии в системах электро-снабжения общего назначения: Нормально допустимое, Предельно допустимое

Силовые питающие сети (СПС)– распределение электроэнергии от ТП у пунктам разветвления.

Силовые распределительные сети (СРС) – распределение электроэнергии от пунктов разветвления в ЭП.

Назначение: Распределение электроэнергии и защита сетей

СП с предохранителями (ШР-11): Особенности — Максимум 8 присоединений, Небольшая стоимость, Отключение при смене предохранителя

СП с автоматами (ПР 8000, ПР11): Особенности — Максимум 12 присоединений, Более высокая стоимость, Удобство в эксплуатации

Пункты разветвления в низковольтных сетях:

Распределение электроэнергии и защита сетей

n СП с предохранителями (ШР-11)

n Максимум 8 присоединений

n Небольшая стоимость

n Отключение при смене предохранителя

n СП с автоматами (ПР 8000, ПР11)

n Максимум 12 присоединений

n Более высокая стоимость

n Удобство в эксплуатации

n Вводно-распределительное устройство (ВРУ)

¨ Использование в жилых и общественных зданиях

В распределительных трансформаторных подстанциях высокой стороной называют напряжение, которое поступает на первичную обмотку со стороны ЛЭП или от другого источника. Оно может составлять 1000 В и более. Низкая сторона — это напряжение, которое снимают со вторичной обмотки. Его значение 380-400 В. К низкой стороне подстанции подключают распределительное устройство для питания потребителей.

Особенности стороны высокого напряжения:

• Защита от атмосферных перенапряжений согласно правилам грозозащиты.
• Установка плавких предохранителей для защиты трансформатора или комплектной трансформаторной станции наружной установки.
• Соединение выключателей с устройствами автоматической защиты для быстрого срабатывания при перегрузах и токах короткого замыкания.
• Включение предохранителей в оба провода для защиты подстанции от перенапряжений и повреждений. На низкой стороне подключение производят только в незаземленные кабели с целью защиты от перегрузок, возникающих при неправильном включении измерительных приборов, ошибок в заземлении или при коротком замыкании на подключенной линии нагрузок.

Напряжение на высокой стороне можно определить по показаниям вольтметра, который подключен на выходе из трансформатора. Он показывает низшее напряжение. Высшие параметры рассчитывают по коэффициенту трансформации конкретной установки.

Установка аппаратуры и коммутационных устройств на обеих сторонах подстанции регламентируется требованиями ГОСТ, ПУЭ, других отраслевых стандартов. При монтаже необходимо руководствоваться проектной документацией. Идеальный вариант, когда установкой подстанции, испытанием, подключением сторон высокого и низкого напряжения занимается специализированная фирма или электролаборатория.

Сторона — высокое напряжение

Сторона высокого напряжения защищается от атмосферных перенапряжений в соответствии с правилами грозозащиты подстанций ( см. гл. На изоляцию генератора при этом будет воздействовать некоторая часть этого напряжения, которая будет передана от обмотки высокого напряжения к обмотке низкого напряжения. Возможны два основных пути перехода волны через обмотки трансформаторов. [2]

Со стороны высокого напряжения в КТП могут устанавливаться силовые предохранители типа ПСН или короткозамыкатели и отделители. [3]

Со стороны высокого напряжения трансформаторы напряжения, защищаются плавкими предохранителями. [4]

Со стороны высокого напряжения следует устанавливать разрядник РВП-6 или РВП-10 ( табл. 99), а также комбинированные предохранители-разъединители типа ПКН на 6 ( 10) кв с номинальным током плавления плавкой вставки, равным 2 а. Между кожухом и вторичной обмоткой трансформатора должен быть включен пробивной предохранитель ПП с разрядным ( пробивным) напряжением 700 вэф. Предохранитель устанавливается на корпусе трансформатора. [5]

На стороне высокого напряжения выполнена простейшая схема с применением разъединителей, выключателей нагрузки и предохранителей. В распредустройстве 6 — 10 кв предусмотрены камеры типа К. [7]

На стороне высокого напряжения выключатель должен играть роль защиты — предохранителя от токов короткого замыкания и от перегрузок. Для этого выключатели всегда соединяются с устройствами автоматической защиты. [9]

На стороне высокого напряжения трансформатора пусковой ток достигает, в случае преобразователей от 200 до 1000 kW, 70 — 90 % нормальной силы тока, но при значительном сдвиге фаз ( cos 9 до 0, — 0 — Благодаря демпферной обмотке на полюсных башмаках и частичному напряжению, преобразователь достигает постепенно, как асинхронный двигатель, синхронного числа оборотов. [10]

На стороне высокого напряжения трансформатора предохранители, как правило, устанавливаются. [11]

На стороне высокого напряжения трансформатора напряжения должны быть включены предохранители в оба провода. На вторичной стороне предохранители должны быть включены лишь в незаземленные провода. Включение предохранителей в первичную цепь трансформатора напряжения предназначено для защиты трансформатора от повреждений или перенапряжений. Предохранители во вторичной цепи защищают трансформатор напряжения от перегрузок, происходящих вследствие неправильных включений измерительных приборов, неправильного заземления или короткого замыкания во вторичной цепи. [12]

Обмотка со стороны высокого напряжения имеет шесть отпаек со ступенями, отличающимися друг от друга на 30 в. Отпайки соединены с клеммами, расположенными на панели по окружности. [13]

Напряжение на стороне высокого напряжения определяют по показаниям вольтметра, включенного на стороне низкого напряжения и коэффициенту трансформации трансформатора. Один зажим обмотки высокого напряжения соединен с образцовым конденсатором С0 и испытуемым Сх, другой заземлен. [14]

Идентификация трансформатора Первичная вторичная сторона высокого низкого напряжения

Когда вы впервые читаете о трансформаторе, возникает много путаницы. Основная путаница заключается в том, какая сторона трансформатора является первичной, а какая вторичной, как определить первичную сторону трансформатора, как определить сторону низкого и высокого напряжения трансформатора. Итак, давайте узнаем о первичной вторичной обмотке трансформатора и стороне высокого низкого напряжения. Проще говоря, трансформатор — это электрическая машина, которая передает электрическую энергию, повышая или понижая напряжение, но сохраняя постоянными мощность и частоту. Электрический трансформатор — простейшая электрическая машина, работающая по принципу электромагнитной индукции.

Первичная сторона трансформатора

Входная сторона трансформатора называется первичной стороной. Это означает, что сторона трансформатора, подключенная к источнику питания, называется первичной стороной. Здесь вы можете увидеть диаграмму ниже, чтобы понять первичную сторону трансформатора.

• На первичной стороне трансформатора подключается источник питания.
• В повышающем трансформаторе по первичной обмотке проходит низкое напряжение и большой ток.
• В понижающем трансформаторе на первичную сторону подается высокое напряжение и малый ток.
• В распределительном трансформаторе первичная сторона состоит из обмотки, соединенной треугольником.
• В генераторном трансформаторе первичная сторона состоит из обмотки, соединенной звездой.

Читайте также: Зачем нужна группировка векторов в трехфазном трансформаторе?

Вторичная сторона трансформатора

Выходная сторона трансформатора называется вторичной стороной, а сторона трансформатора, подключенная к нагрузке, называется вторичной стороной трансформатора. Здесь вы можете увидеть диаграмму ниже, чтобы понять вторичную сторону трансформатора.

• На вторичной стороне трансформатора подключена нагрузка.
• В повышающем трансформаторе по вторичной обмотке проходит высокое напряжение и малый ток.
• В понижающем трансформаторе по вторичной обмотке проходит низкое напряжение и большой ток.
• В распределительном трансформаторе вторичная сторона состоит из обмотки, соединенной звездой.
• В генераторном трансформаторе вторичная сторона состоит из обмотки, соединенной треугольником.

Читайте также:  Что такое гудение в трансформаторе? Объяснение причины или причины

Как определить первичную и вторичную стороны трансформатора?

Существуют различные методы идентификации первичной и вторичной обмотки трансформатора, это также зависит от типа трансформатора.

1. В большом понижающем силовом или передающем трансформаторе первичную сторону можно определить по проходному изолятору. Вы не можете получить помощь от заводской таблички, чтобы определить первичную или вторичную сторону. Таким образом, сторона с большей втулкой является основной стороной.
2. В распределительном трансформаторе среднего размера, который висит на опорах, верхняя сторона трансформатора, удерживающая проходной изолятор, может быть первичной стороной.
3. В небольшом трансформаторе, используемом в электрических или электронных устройствах, первичная сторона всегда имеет только два провода, если вы заметите, что на одной стороне проходит более двух проводов, то это вторичная сторона, и из-за ответвлений имеется более двух проводов.
4. Некоторые трансформаторы имеют маркировку «H» и «X». Так что помните, что «H» всегда будет основной стороной.
5. Также можно определить по цвету и толщине проводов. Как правило, первичная сторона всегда имеет только красные провода, и если это понижающий трансформатор, то провода первичной стороны будут тоньше, чем вторичная сторона, потому что вторичная сторона пропускает больший ток.

Читайте также:  Почему в трансформаторе ток и напряжение меняются, а мощность и частота остаются постоянными?

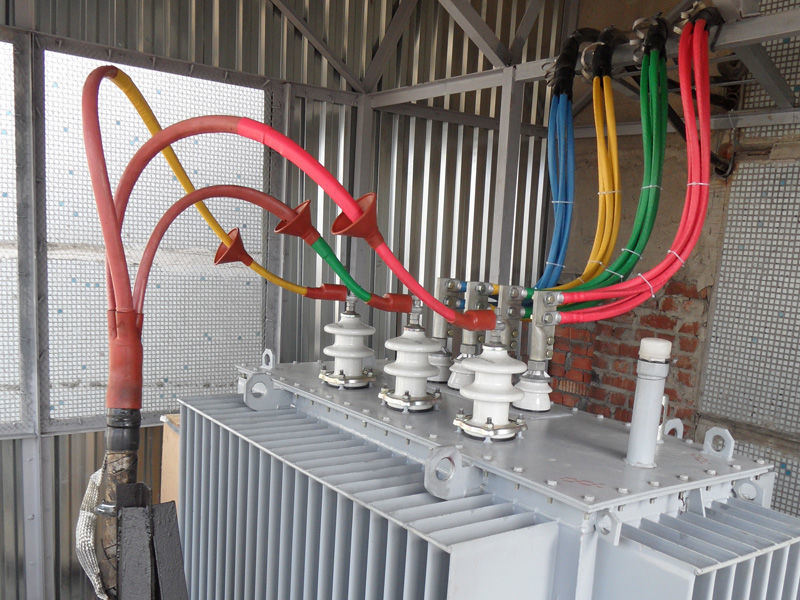

Сторона высокого напряжения (ВН) трансформатора

Сторона трансформатора, состоящая из обмотки высокого напряжения, называется стороной высокого напряжения. См. диаграмму ниже, чтобы понять сторону высокого напряжения трансформатора.

• На стороне высокого напряжения трансформатора находятся обмотки высокого напряжения или обмотки высокого напряжения.
• На сторону высокого напряжения трансформатора подается высокое напряжение и малый ток.
• Обмотка высоковольтной стороны трансформатора, имеющая больше витков, чем обмотка низковольтной стороны.
• Токопроводящие жилы обмоток высокого напряжения имеют меньшую толщину, чем сторона низкого напряжения.
• Сопротивление обмотки высокого напряжения всегда больше сопротивления обмотки низкого напряжения.
• Обмотка высокого напряжения трансформатора лучше изолирована, чем обмотка низкого напряжения.
• У больших трансформаторов обмотки высокого напряжения обычно соединяются треугольником.

Читайте также: Какая сторона трансформатора предназначена для врезки и почему?

Сторона низкого напряжения (НН) трансформатора

Сторона трансформатора, состоящая из обмотки низкого напряжения, называется стороной низкого напряжения. См. диаграмму ниже, чтобы понять низковольтную сторону трансформатора.

• Сторона низкого напряжения трансформатора несет обмотки низкого напряжения или обмотки низкого напряжения.
• Сторона низкого напряжения трансформатора несет низкое напряжение и большой ток.
• Обмотка низковольтной стороны трансформатора, имеющая меньше витков, чем обмотка высоковольтной стороны.
• Проводники обмоток низкого напряжения, имеющие большую толщину, чем сторона высокого напряжения.
• Сопротивление обмотки низкого напряжения всегда меньше сопротивления обмотки высокого напряжения.
• Обмотка низкого напряжения трансформатора имеет меньшую изоляцию, чем обмотка высокого напряжения.
• У крупных трансформаторов обмотки низкого напряжения обычно соединяются звездой.

Читайте также:  [Три причины] Почему трансформатор оценивается в кВА

Как идентифицировать стороны высокого напряжения (ВН) и низкого напряжения (НН) трансформатора?

Существует также несколько методов определения стороны высокого и низкого напряжения трансформатора.

• Поскольку мы знаем, что сторона высокого напряжения трансформатора имеет большее сопротивление, чем сторона низкого напряжения, поэтому проверьте мультиметром сопротивление обеих обмоток.
• Для больших трансформаторов вы можете определить стороны высокого и низкого напряжения, наблюдая за вводом. Как правило, в больших понижающих трансформаторах проходной изолятор используется на стороне высокого напряжения или на стороне первичной обмотки трансформатора. А более толстые кабели или шины используются на вторичной стороне или на стороне низкого напряжения. Если какой-либо трансформатор имеет вводы с обеих сторон, то более длинная и более тонкая втулка подключается к стороне высокого напряжения, а короткая и более толстая втулка подключается к стороне низкого напряжения.
• Наблюдая за площадью поперечного сечения обмотки, мы можем определить первичную и вторичную стороны трансформатора. Как правило, обмотка НН пропускает больший ток, поэтому площадь поперечного сечения обмотки НН будет больше. Таким образом, мы можем легко наблюдать площадь поперечного сечения обмотки трансформатора снаружи любого крупного силового или распределительного трансформатора.
• Для ответвительных трансформаторов меньшего размера, используемых в электрических или электронных устройствах, мы можем идентифицировать стороны НН и ВН, наблюдая за клеммами. Как правило, стороны ВН содержат только две клеммы, тогда как сторона НН содержит более двух клемм.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Почему обмотка НН размещена рядом с сердечником?

Обмотка НН размещается рядом с сердечником, поскольку при таком расположении мы получаем преимущества уменьшенной изоляции, низкого реактивного сопротивления рассеяния и легкого размещения переключателя ответвлений на внешней обмотке ВН.

Во-первых, давайте разберемся с основной концепцией, чтобы понять причину размещения обмотки НН ближе к сердечнику.

В трехфазном трансформаторе первичная и вторичная обмотки располагаются вокруг сердечника. Площадь поперечного сечения проводника обмотки высокого напряжения меньше по сравнению с обмоткой низкого напряжения, и для передачи той же мощности от первичной обмотки к вторичной напряжение на вторичном конце понижается. В результате ток во вторичной обмотке будет увеличиваться в той же пропорции, что и уменьшение вторичного напряжения.

Например, – Трансформатор с конфигурацией треугольника, номиналом 6,6/0,440 кВ, 50 Гц, 1500 кВА,

Отношение первичного напряжения к вторичному (линия-линия ) =6600/440= 15——— (i)

Ток первичной линии Ip = 1500*1000/ √3 = 6 131 Ампер.

Линейный ток на вторичной стороне будет в 15 раз больше линейного тока на первичной, поскольку напряжение на вторичной обмотке уменьшается в 1/15 раза от первичного напряжения, поэтому ток на вторичной стороне трансформатора увеличится в 15 раз от тока первичной линии.

Линейный ток на вторичной стороне = 131 *15= 1965 Ампер.

Из приведенного выше примера очень ясно, что номинальный ток на стороне низкого напряжения трансформатора больше, чем ток на стороне высокого напряжения.

Реактивное сопротивление рассеяния

Когда первичная обмотка трансформатора подключена к источнику питания, ток, протекающий в первичной обмотке, создает магнитное поле и индуцирует магнитный поток в сердечнике. Поток проходит через магнитопровод и соединяется со вторичной обмоткой. Практически весь поток, создаваемый в первичной обмотке, не передается во вторичную обмотку, а поток, который не передается во вторичную обмотку, считается потоком рассеяния.

Первичный поток, не связанный с вторичным, называется потоком рассеяния. Причина индуктивности рассеяния связана с тем, что поток между первичной и вторичной обмотками не полностью связан. Поток, создаваемый в первичной обмотке, не связан с каждым витком вторичной обмотки, и некоторые части потока остаются несвязанными со вторичной обмоткой, что вносит индуктивность рассеяния последовательно с первичной и вторичной обмотками трансформатора. Чем выше индуктивность рассеяния, тем ниже регулирование трансформатора.

Есть две причины размещения обмотки низкого напряжения ближе к сердечнику.

Требования к изоляции:

При концентрическом размещении обмоток ВН и НН требуется меньшая изоляция, когда обмотка НН расположена вблизи сердечника, находящегося под потенциалом земли. Обмотка ВН размещена вокруг НН. Обмотка ВН снабжена переключателем ответвлений для поддержания желаемого напряжения. Если обмотка высокого напряжения (ВН) расположена рядом с сердечником, требуется дополнительная изоляция для изоляции обмотки высокого напряжения трансформатора и сердечника. Более толстая изоляция требуется, если ВН расположен рядом с сердечником. Для того же номинала трансформатора, если обмотка высокого напряжения расположена рядом с сердечником, потребуется больше изоляции, а увеличение изоляции приведет к увеличению размера и стоимости трансформатора.

Если обмотку низкого напряжения разместить рядом с сердечником, габариты и стоимость трансформатора уменьшатся. В трансформаторе с сердечником обмотка низкого напряжения всегда располагается рядом с сердечником. В корпусном трансформаторе обмотки ВН и НН чередуются поочередно, чтобы уменьшить поток рассеяния.

Давайте разберемся в требованиях к изоляции в трансформаторе с сердечником после размещения обмотки по-разному.

Допустим, номинальное напряжение трансформатора 132/6,6 кВ. Обмотка низкого напряжения размещается рядом с сердечником, а обмотка высокого напряжения размещается после размещения НН.

Как требования к изоляции увеличиваются при изменении положения обмотки ВН и НН.

Случай 1: Если обмотка НН расположена рядом с сердечником

Изоляция, необходимая для НН =
Изоляция, необходимая для изоляции НН и сердечника + Изоляция, необходимая для изоляции обмотки ВН и НН
Изоляция, необходимая для НН = 6,6 + (132-6.6) =132 кВ

Случай 2: Если обмотка ВН расположена рядом с сердечником

Изоляция требуется для ВН =
Изоляция, необходимая для изоляции ВН и жилы + Изоляция, необходимая для изоляции обмотки ВН и НН
Изоляция, необходимая для ВН = 132 + (132-6,6) =257 кВ

Увеличение изоляции в процентах = (257-132)/ 132 x 100 = 94,69 %

Таким образом, увеличение изоляции приводит к увеличению стоимости и размеров трансформатора.

Низкое реактивное сопротивление утечки:

Реактивное сопротивление рассеяния зависит от расстояния между сердечником и обмоткой ВН. Когда обмотка ВН расположена дальше всего от сердечника, реактивное сопротивление рассеяния первичной обмотки низкое. Низкое реактивное сопротивление рассеяния означает, что большая часть потока, создаваемого в первичной обмотке, связана со вторичной обмоткой. Пусковой ток трансформатора снижается. Кроме того, улучшено регулирование напряжения трансформатора.

Размещение переключателя ответвлений на стороне высокого напряжения

Переключатель ответвлений размещается на стороне высокого напряжения трансформатора. Ток, протекающий в обмотке ВН, низкий, поэтому контакты переключателя ответвлений меньше изнашиваются. Кроме того, легко подвести соединения обмотки ВН к переключателю ответвлений, поскольку площадь поперечного сечения соединительного провода меньше. Если переключатель ответвлений подключен на стороне низкого напряжения трансформатора, требуется проводник с большой площадью поперечного сечения, и контакт переключателя ответвлений будет больше изнашиваться из-за большего тока.
