Суточный таймер своими руками: как сделать таймер своими руками, схемы подключения

как сделать таймер своими руками, схемы подключения

Устройством, в котором использованы электронные и механические элементы и которое срабатывает по истечении определенного промежутка времени, является реле времени. Эти механизмы получили широкое распространение во многих областях, таких как электроника, электрика и электротехника. Чтобы сделать таймер, придется применять различные схемы, отличающиеся разной степенью сложности.

• Принцип работы
• Пневматика и часовой тип
• Электронные реле
• Недельный таймер
• Приборы с механической шкалой
• Активация механизма
• Схема для новичков

Принцип работы

Наличие реле в определенной схеме позволяет собрать более гибкие по контролируемости устройства. Причем реализовать можно большое количество решений. Поэтому необходимо рассматривать каждое конструкционное предложение по отдельности. По виду исполняемой деятельности на практике применяют электромагнитные, электронные и пневматические системы, а также решения для часовых механизмов.

Электромагнитные устройства, как правило, могут применяться только в схемах с постоянным источником тока. Промежуток времени действия обычно бывает 0,06−0,1 сек. для включения и 0,6−1,4 — для выключения. Такие реле содержат два рабочих слоя обмотки, один из них — короткозамкнутый кольцеобразный контур.

Когда на первую обмотку подается электрический ток, магнитный поток растет. Он формирует ток второй обмотки, вследствие чего рост основного потока прекращается. В итоге появляется временная характеристика смещения якоря механизма, формируется временная выдержка.

Если прекратить подачу электротока в контур первой обмотки, то магнитное поле второй обмотки будет оставаться активным еще какое-то время. Все это происходит из-за эффекта индуктивности. Из этого следует, что реле в это время не отключается.

Пневматика и часовой тип

Схемы на основе пневматических систем — уникальные. Эти приборы содержат специальную систему замедления — демпферное устройство пневматического типа. Время выдержки «пневматики» можно настраивать путем расширения или сужения сечения трубы, откуда подается воздух. Для такой операции в конструкции предусмотрен специальный регулировочный винт.

Временная задержка здесь колеблется в районе 1–60 сек. Однако есть экземпляры, срабатывающие в два раза быстрее. В действительности существуют небольшие погрешности по указанному времени.

Устройства, именуемые часовыми реле, широко распространены в электрике. Такой тип активно используют для сооружения автоматических рубильников, которые защищают цепи напряжением 500−10000 вольт. Время срабатывания — 0,1−20 сек.

Основой часовых реле является пружина, которая взводится электромагнитным механическим приводом. Контактные группы часового механизма коммутируют после пройденного промежутка времени, заданного заранее на специальной шкале устройства.

Скорость хода прибора напрямую зависит от силы тока, проходящего в обмотке. Это помогает настроить устройство под защитные функции. Главной особенностью такой защиты является полная независимость от влияния внешних факторов.

Электронные реле

Электронные реле пришли на смену устаревающим электромеханическим устройствам. У таких приборов есть немало преимуществ:

• Небольшие габариты.
• Точность действия.
• Гибкий модуль настройки.
• Воспроизведение информации.

Работа электронных реле основана на принципе цифровых импульсных счетчиков. Большое количество сегодняшних приборов имеют в базе высокопроизводительные микропроцессоры.

Чтобы настроить электронный механизм, нужно лишь задать определенные параметры с помощью специальных функциональных клавиш, которые расположены на передней части прибора. Причем настройка гибкая, то есть можно устанавливать не только секунды, минуты, часы, но и дни недели.

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

• Обеспечить функции коммутации в системах освещения.
• Включать/выключать технологическое оборудование.
• Запускать/отключать охранные системы.

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Приборы с механической шкалой

Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.

Для использования суточного таймера его нужно настроить:

• Приподнять все элементы, которые располагаются по дисковой окружности.
• Опустить все элементы, которые отвечают за настройку времени.
• Прокручивая диск, установить его на текущий промежуток времени.

К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.

Кроме того, устройство имеет функционал, позволяющий активировать таймер во внепрограммном режиме.

Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.

Активация механизма

Подключение устройства производится в строгом положении, предписанным техпаспортом. Обычно прибор устанавливается в вертикальном положении, если он не отклоняется от вертикали более чем на 10 градусов. Также необходимо придерживаться температурного режима: от -20 до +50 градусов по Цельсию.

Третьим параметром, который учитывается при установке устройства, является влажность воздуха. Допустимый уровень не должен быть больше 80%. При подключении необходимо отключить электрическую схему от питательного устройства. Схема, как сделать реле времени 220В своими руками:

Дополнительно на самом корпусе имеются обозначения, указывающие в какой последовательности подключать элементы. Обычно это выглядит подобным образом:

1. Первым делом подключается линия напряжения на клеммы питания.
2. Далее, идет соединение фазной линии с рубильником и входным контактом.
3. Последним шагом является подключение выходного контакта к фазной линии.

В действительности, реле времени подсоединяется по классическому пути многих приборов, то есть идет соединение питания и активация нагрузки через соответствующие контакты, которые образуют группы, их бывает несколько. Все зависит от реле, которое может быть однофазным или трехфазным.

Схема для новичков

Будучи начинающим радиолюбителем, можно сделать реле времени своими руками на 12В. Работать такой механизм будет по самому простому принципу.

Схема подключения реле времени:

Однако и таким прибором можно будет включить нагрузку на определенное время. Но есть небольшая особенность — время нагрузки всегда будет одинаковым.

Кнопка под обозначением SB1 замыкается, происходит полное заряжение С1. Когда кнопка отпускается, часть С1 будет разряжаться через R1 и базу транзистора, который обозначен в схеме под указателем VT1.

Пока конденсатор разряжается, тока достаточно для поддержания открытого состояния транзистора VT1, а значит реле будет работать, затем отключится. Конечно, можно сделать своими руками реле времени на 2 часа — все зависит от емкости конденсатора С1.

Суточный таймер своими руками

Электрическая розетка с таймером по праву считается наиболее простым, но в тоже время полезным элементом бытовой оптимизации. Она позволяет включать различные приборы, согласно введенному расписанию. Можно привести массу примеров, когда ее применение незаменимо, например, розетка-таймер может включить электрический обогреватель, чтобы к вашему возвращению домой в квартире было тепло и уютно. Подключив к такому прибору оборудование для аквариума или террариума, можно существенно упростить задачу по уходу за ними.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
• Розетка с таймером суточная: для чего предназначена, самостоятельная сборка
• Таймер своими руками | Программирование микроконтроллеров AVR
• Механический суточный таймер: инструкция по установке
• Механическая и электронная розетка с таймером: инструкция по настройке и программированию
• Суточный таймер на микроконтроллере Attiny13
• Цифровой таймер для освещения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Недорогой программируемый таймер 220 в

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности.

Подписка на тему Сообщить другу Версия для печати. Это сообщение отредактировал marko — Jul 3 , AM. Может проще связаться с автором этого таймера? Только мне кажется, что такой таймер для полива не совсем практичный. Нет автономных от основного питания часов. Это значит, что отсчёт начала суток при «моргании» света будет начинаться каждый раз с нового времени суток.

Если допустим таймер был запущен в Часового кварца в схеме не видно, а это значит, что таймер будет считать интервалы не ровно 24 часа, а бОльшие или меньшие. Можно и на счётчиках сделать Это сообщение отредактировал Света — Jul 3 , AM. Я тоже начинающий, попробую помочь. Несколько вопросов топикстартеру: 1. Какая требуется точность установки начального времени импульса сброса в течение многих циклов? Питание устройства — будет оно бесперебойным? Устроит ли такой алгоритм: ваш друг самостоятельно включает устройство, оно раз в сутки, в то же самое время, когда ваш друг его включил, выдает импульс сброса неважно какой длительности, можно даже сделать его программируемым , то есть этой таймер без предустановки?

Алгоритм в этом случае достаточно простой получается. Потом опять через 24ч — сброс. А еслибы эти сек можно было выставлять при прошивке, скажем, до 3 минут, то вообще было бы замечательно. Настройте таймер например на секунду и считайте, насчитаете выключайте питание, наститаете — сбрасывайте в 0 и включайте питание Все равно сегодня сижу с соплями и температурой :cry:.

Вот выкладываю. Надеюсь я не зря старался. Просьба ко всем скачавшим: если соберете устройство, отпишитесь по итогу. Если будут пожелания по изменению прошивки тоже пишите, но без фоток готового устройства пожелания не рассматриваю. Но, как говорится, хозяин барин. Это сообщение отредактировал vovikkk — Jul 5 , PM. PIG по английски это свинья. Все работает. Светодиод загорается через каждые 33 секунды. Время между импульсами сброса- 24 часа и 10 мин.

Хотелось бы конечно поближе к 24 часам, но и так сойдет Это сообщение отредактировал marko — Jul 13 , PM Присоединённое изображение Нажмите для увеличения. Чтобы было точнее надо кварц прицеплять. Взял для этого простой китайский недельный таймер за пять евро, выставил четыре пункта сброса. Это сообщение отредактировал vovikkk — Aug 4 , AM Присоединённое изображение Нажмите для увеличения. Это сообщение отредактировал vovikkk — Aug 4 , AM.

Надо что бы таймер срабатывал каждые 6 часов и разрывал цепь нагрузки на сек. Сроки особо не беспокоят. Если прошивка в течении января будет готова, буду весьма признателен. С уважением ivis!. Быстрый ответ. Скрыть опции темы. Подписаться на тему Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме. Подписка на этот форум Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Здравствуйте Гость Вход Регистрация. Выслать повторно письмо для активации. Шпионские штучки: Новое и лучшее. Arduino для изобретателей. Обучение электронике на 10 занимательных проектах.

Конструируем роботов. Руководство для начинающих. Компьютер в лаборатории радиолюбителя. Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг. Занимательная электроника и электротехника для начинающих и не только. Arduino для начинающих: самый простой пошаговый самоучитель. Радиоконструктор 1 Подавитель сотовой связи большой мощности. Переключатель на ATTiny Фото по теме «Клоны ттестера». Китайский модуль на MP Последним зарегистрирован: AndreyStr.

Ответить Новая тема Новый опрос. Очень аккуратно, респект. Ответить Шустрый ответ Новая тема Новый опрос.

Розетка с таймером суточная: для чего предназначена, самостоятельная сборка

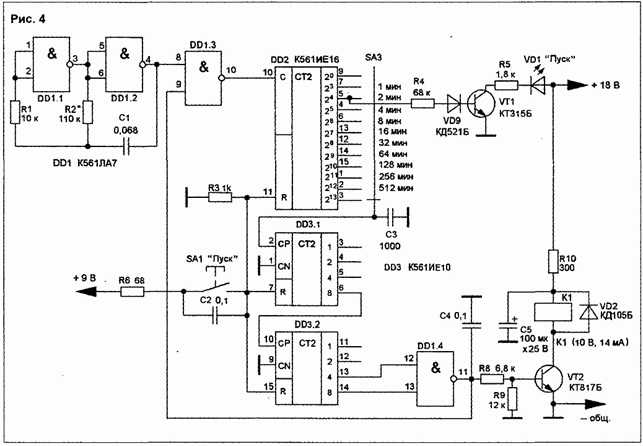

Принцип; кнопка пуск включает устройство на заданное время, по истечению времени управляемое устройство полностью обесточивается что совсем не плохо для пожарной безопасности , или если. Кухонный таймер на ATtiny также порадовал своими программными фичами, как раз для кухонного использования,. Многие домашние заботы можно поручить автоматике. Например, включение выключение освещения.

Таймер цифровой задача этой схемы один раз в сутки включать некую нагрузку чтобы входную частоту Гц он делил до суточного интервала.

Таймер своими руками | Программирование микроконтроллеров AVR

У каждого настоящего хозяина всегда есть желание систематизировать домашние процессы и облегчить хлопоты по дому или саду современной автоматикой. Чудо-розетки помогут в этом всем, желающим экономить деньги и систематизировать работу некоторых бытовых устройств. Розетка с таймером — практичный и уже доступный способ автоматизации вашей квартиры. Такие гаджеты используются для включения и выключения освещения или каких-либо гаджетов. Они могут быть механическими и электронными и способны программироваться на часы, дни и даже недели вперед. Все что требуется от вас — это выставить необходимые параметры на панели. Область применения этих нехитрых устройств очень широка: умного помощника можно эксплуатировать дома или на даче для отпугивания воров и создания миража присутствия жильцов, установив соответствующую функцию. Она выручит с утренним и вечерним поливом любимой лужайки, избавив тем самым хозяев от необходимости раннего пробуждения. А для помещений с животными, в которых установлены электрические поилки и есть необходимость периодического включения света, они просто бесценны.

Механический суточный таймер: инструкция по установке

Таймер разработан для включения нагрузки в одно время и выключения в другое, то есть работа нагрузки в определенных рамках времени. В конструкции применены часы реального времени PCF в связке с резервной часовой батареей для работы часов при отсутствии питания. В качестве мозга устройства применен микроконтроллер Atmega8 с тактированием 16MHz. Питание устройство планировалось от зарядки телефона — поэтому на схеме нет стабилизатора 5В — есть разъем питания 5В и питание В для БП. Нагрузка коммутируется реле — с указанным на схеме типом до 10А.

Современные технологии все больше входят в нашу жизнь, а умная техника набирает бешеный темп популярности и заполоняет дома.

Механическая и электронная розетка с таймером: инструкция по настройке и программированию

Активизировать и отключать бытовую технику можно без присутствия и участия пользователя. Что делать, если точно так же хочется управлять устаревшим оборудованием? Запастись терпением, нашими советами и сделать реле времени своими руками — поверьте, этой самоделке найдется применение в хозяйстве. Мы готовы помочь вам осуществить интересную задумку и попробовать свои силы на пути самостоятельного электротехника. Для вас мы нашли и систематизировали все ценные сведения о вариантах и способах изготовления реле.

Суточный таймер на микроконтроллере Attiny13

Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство хотя руки дошли до этого только зимой , которое отключает нагрузку через заданное время.

Как своими руками собрать реле времени. устройство для эксплуатации от питания В. Выбор наилучшего варианта самодельного реле-таймера.

Цифровой таймер для освещения

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них.

Регулировка времени осуществляется переменным резистором R1. Питание платы 12 Вольт. Управление нагрузкой производится через контакты реле. Плату можно не делать, а собрать на макетной плате или навесным монтажом. Правильно собранное устройство не нуждается в настройке и готово к работе.

Самое подробное описание: ремонт таймера механического розетка своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Розетка с таймером работает день -два, потом обнуляет скидывает и часы, и установленные программы на включение и выключение.

Схема суточного таймера Категория: Таймеры. Схема часового охранного суточного таймера Схема таймера выключения электроприбора Схема бытового таймера Схема квазисенсорного блока Зарядное устройство с таймером Таймер для зарядного устройства Охранная сигнализация помещения Суточный генератор. Чем удобнее всего паять? Паяльником W. Маломощный передатчик ,6 МГц.

Рассмотрим, как сделать таймер своими руками на микроконтроллере ATmega8, хотя код довольно просто адаптировать и для МК AVR других серий. Электронный таймер нужное устройство во всех областях, где требуется выполнение определенных действий через конкретный промежуток времени. Чтобы не повторяться схему подключения четырехразрядной динамической индикации и основу кода мы возьмем из предыдущей статьи, в которой подробно описаны все элементы кода и принцип работы динамической индикации.

Схема программируемого таймера дня недели

Вы здесь: Главная / Таймер и реле задержки / Схема программируемого таймера дня недели

настроены в соответствии с индивидуальными требованиями.

Первая представляет собой схему программируемого таймера недели/дня для включения двигателя на заданное время только в определенные выбранные дни недели, а вторая схема таймера предназначена для оповещения лектора об окончании отведенного времени его/ее классный период.

Идеи были запрошены г-ном Стеваном и г-ном Ильманом соответственно.

Содержание

Запрос схемы №1

Я провожу более 20 часов на вашем сайте в поисках схемы, которая мне нужна…

Моих знаний недостаточно, чтобы понять, какую схему я могу использовать, и я пробовал со многими из них … Если у вас есть время, я был бы очень признателен, если бы вы могли помочь мне и разработать схему.

Мне нужна схема таймера, которая позволит мне выбрать, как долго он будет оставаться включенным (3-10 секунд) и сколько раз он будет повторять это действие в течение 7 дней (1-7 раз, т.е. один раз в неделю, два раза в неделю, каждый день и т. д.). Мне это нужно для управления 9-12В электродвигатель.

Схема цепи

Работа цепи

Как показано на приведенной выше схеме программируемого таймера дня недели, IC 4060 с левой стороны подключена как схема 24-часового таймера.

Продолжительность времени определяется конденсатором 22 мкФ и потенциометром 10 м. Для этих двух компонентов может быть выбрано подходящее фиксированное значение для получения заданной временной задержки.

Конденсатор 22 мкФ должен быть неполярным конденсатором с малой утечкой, а резисторы должны иметь MFR 1%

Выходной сигнал поступает с вывода №3 вышеупомянутой ИС, который становится высоким, как только истечет установленное время. Это приводит к короткому импульсу на вывод № 14 микросхемы IC 4017, которая здесь сконфигурирована как 7-ступенчатый счетчик-делитель.

При каждом импульсе после заданного 24-часового интервала IC 4060 также сбрасывает себя через диод, подключенный к контактам №3 и №12.

Выход IC 4017 функционирует как недельный таймер, где его 7 выходов переключаются (становятся высокими) с контакта 3 на контакт 6 последовательно в ответ на вышеупомянутые 24-часовые импульсы, отображающие 7 дней недели.

Правая сторона IC 4060 сконфигурирована как кратковременный таймер для активации двигателя, который может быть связан с показанными контактами реле.

Этот каскад объединен с каскадом IC 4017 через показанные 7 диодов 1N4148. В зависимости от того, в какие дни двигатель необходимо включить, к выходам 4017 подключаются только соответствующие диоды, остальные диоды остаются неподключенными.

После всех этих подключений, когда питание включено, левая сторона 4060 срабатывает и заставляет выходы IC 4017 становиться высокими последовательно каждые 24 часа.

В зависимости от соединения диодов, правая сторона IC 4060 включается только в выбранные дни недели через транзистор BC547, который заземляет свой контакт сброса № 12 при получении сигнала от соответствующих выходов IC 4017.

Это приводит к тому, что на выводе №3 устанавливается низкий уровень, активируя предыдущую ступень управления реле и двигатель.

Вышеуказанная ступень остается активированной до тех пор, пока не истечет установленное время, когда ее выходной сигнал становится высоким, запрещая переход привода реле от базового привода, тем самым останавливая двигатель. Высокий уровень от контакта 3 также фиксирует микросхему через диод на выводе 11. Временной интервал можно зафиксировать, изменив заданный банк 100 000 9.0003

Вся операция сбрасывается при следующем импульсе от 24-часовой ступени таймера 4060.

Таким образом, операция повторяется в соответствии с программированием, выполненным на трех микросхемах.

Запрос цепи № 2

Мне нужна схема для ограничителя времени для публичных выступлений.
Скажем, если у учителя есть один час, чтобы говорить в классе, то таймер загорится зеленым светом, начиная с 60 минут, затем начнет обратный отсчет до 0, но перед окончанием загорится желтый свет, чтобы оставаться учителем, что время почти закончить, это может быть за 3 минуты до 0, наконец, когда время закончится, загорится красный свет, это означает, что время для учителя закончилось.

Работа схемы

Вышеупомянутая схема каскадного двухступенчатого последовательного таймера довольно проста по своей конфигурации. Две микросхемы 4060 связаны друг с другом, образуя конфигурацию последовательного таймера.

Левая микросхема настроена как схема таймера на 57 минут, а правая микросхема — как схема таймера на 3 минуты.

При включении левая микросхема начинает считать (зеленый светодиод горит) до тех пор, пока не истечет 57 минут, что переводит ее контакт 3 в высокий уровень, отключая зеленый светодиод

Это запускает подключенный транзистор BC547, который теперь заземляет контакт 12 второй микросхемы 4060, побуждая ее начать 3-минутный процесс подсчета.

Это активирует желтый светодиод, показывающий, что отсчитываются последние 3 минуты, до тех пор, пока он не прекратит отключение желтого светодиода и включение КРАСНОГО светодиода.

Диоды на контактах 3 и 11 микросхем удерживают микросхемы в заблокированном состоянии до тех пор, пока цепь не будет выключена и включена для запуска следующего цикла.

Использование LDR для определения периодов дня и ночи

Фундаментальная стратегия заключается в создании электронного сигнала, который становится высоким, когда солнце садится, и становится низким, когда наступает рассвет, с последующим подсчетом переходов. Photocel1 LDR1 расположен так, чтобы воспринимать солнечный свет. Он должен быть нацелен на северное небо, а не прямо на солнце, поэтому он будет видеть практически одно и то же при ясном небе, а также при забросе. R1 размещен для управления чувствительностью LDR.

Хороший способ точной настройки, не касаясь полного периода день/ночь, состоит в том, чтобы выдержать примерно 10 минут после захода солнца, при центральном вращении между днем ​​и ночью, и изменить R1, чтобы напряжение на это половина напряжения питания.

Позже убедитесь, что выходной сигнал IC1 имеет высокий уровень ночью и низкий уровень днем. Фильтр нижних частот создается с помощью резисторов R2 и C1, обеспечивая примерно 1-секундную задержку, чтобы гарантировать, что схема не будет трястись вспышками молнии или различными другими кратковременными изменениями света.

Таймер 555, ICI, используется как датчик уровня освещенности; вместо схемы сравнения. Модель 555 предлагает гистерезис, что означает, что напряжение включения триггера будет больше, чем напряжение выключения триггера.

Предотвращает «заикание» схемы между выключением и включением во время порогов перехода. Вторая ИС в схеме (IC2) представляет собой счетчик декад 4017 (CD4017) CMOS.

Просто подключив выход Q8 к входу сброса, мы позволяем ему считать до 7, а затем снова запускать, поэтому его выход создает одиночный дневной импульс каждую неделю. Вы можете поставить это на дополнительные счетчики, чтобы рассчитать даже длительные периоды времени.

Например, включение счетчика деления на четыре (например, 4017 с Q5, подключенным для сброса) может дать вам период в 28 дней
