Светодиодный прожектор: как выбрать и установить

Светодиодный прожектор — это мощный прибор, используемый для освещения как закрытых, так и открытых территорий. Например, дворов жилых домов, автомобильных развязок, бассейнов, стадионов, ангаров, гаражей и других объектов.

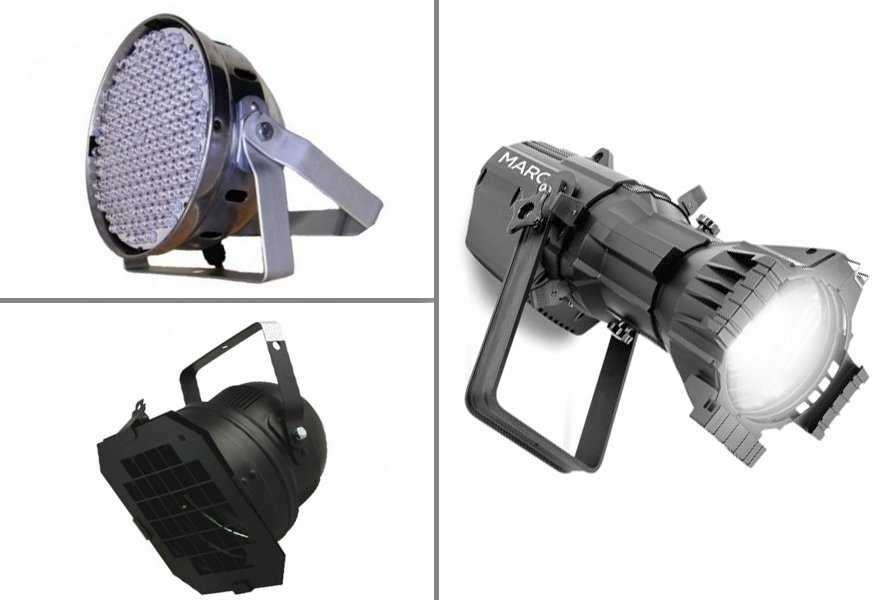

Говоря о прожекторах, чаще всего имеют в виду приборы, создающие заливающий свет. Также бывают акцентные модели, используемые для подсветки отдельных объектов, сигнальные и военные дальнего действия.

Вне зависимости от типа используемого осветительного устройства (лампы) конструкция любого прожектора всегда включает в себя рефлектор — параболическое/гиперболическое зеркало — либо специальную оптическую деталь, известную как линза Френеля.

Конструкция светодиодного прожектора

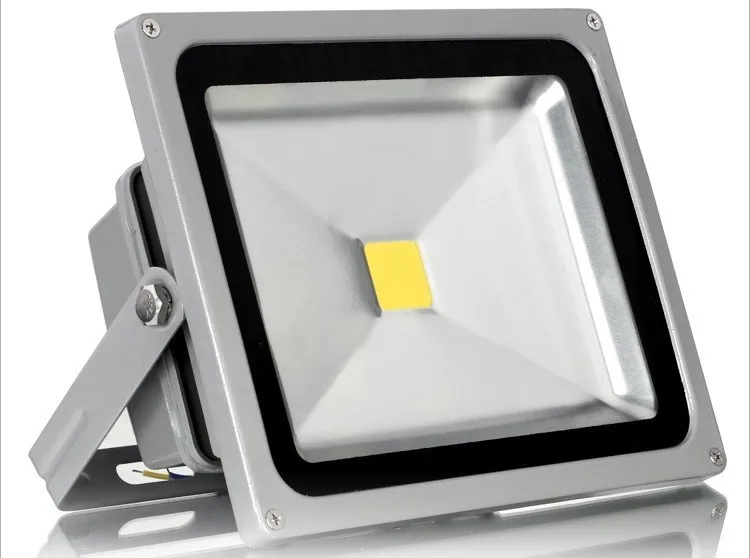

В основе светодиодных моделей — матрица с LED-диодами. Для таких электроприборов характерны компактность, долговечность и энергоэффективность. В большинстве случаев именно они представляют собой идеальное решение для бытовых и рабочих нужд.

Светодиодная матрица в LED-прожекторах расположена под прозрачной крышкой, которая защищает источники света от любых внешних воздействий. Чтобы добраться до светодиодов, достаточно открутить крепежные элементы и снять эту крышку.

Корпус подобных электроприборов чаще всего выполнен из алюминия, обладающего стойкостью к коррозии и оптимальными теплоотводящими характеристиками. В целях повышения надежности между матрицей и корпусом зазор может отсутствовать.

В задней части корпуса выведен кабель для подключения к электросети. Чтобы не дать влаге попасть в отверстие, устанавливается резиновая шайба. Также встречаются решения с вращающимися скобами, облегчающими монтаж осветительного прибора.

Плюсы светодиодных прожекторов

Пожалуй, главное преимущество этих осветительных приборов — их надежность. Они не боятся ударов, тряски и рассчитаны на широкий диапазон рабочих температур — от -40 до +40 градусов Цельсия. Также в числе достоинств часто отмечают:

• долгий срок службы LED-элементов, составляющий минимум 30-50 тысяч часов;
• меньшее энергопотребление в сравнении с галогенными и другими аналогами;
• широкий диапазон цветовых температур для решения самых разных задач.

В минусы светодиодных прожекторов часто записывают более высокую цену, например, в сравнении с галогенными решениями. Однако она с лихвой компенсируется большей надежностью, мощностью светового потока и намного меньшим энергопотреблением LED. Далее рассмотрим виды LED-прожекторов и критерии их выбора.

Виды светодиодных прожекторов

Как отмечалось выше, эти электроприборы подразделяются на два основных вида:

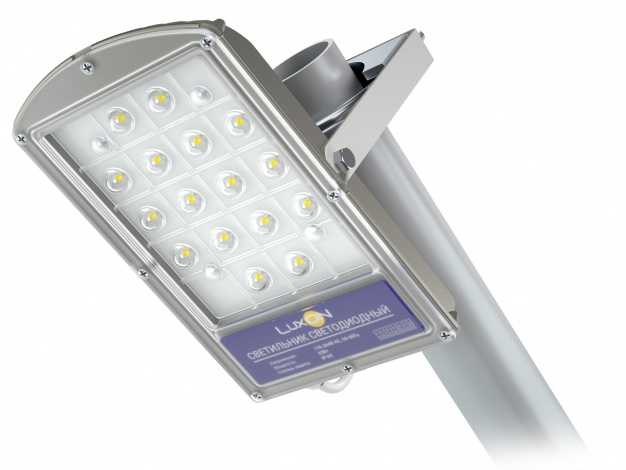

1. Наружные (для улицы) — используют на открытой территории, где они освещают фасады, дворы, стоянки и другие общественные территории.
2. Внутренние (для помещений) — применяют в больших помещениях, где стоит задача осветить большую площадь: магазинах, выставочных залах, спортивных комплексах.

Класс защиты IP

Уличный прожектор по определению должен быть защищен от попадания влаги и пыли. При показателе IP65 его можно без опасений эксплуатировать за пределами помещений. Приборы с меньшими значениями IP на открытом воздухе служат не так долго, особенно при обильных осадках и значительных перепадах температуры. Другие варианты (кроме IP65):

• IP20 — для использования в непыльных помещениях с умеренной влажностью;
• IP21-22 — рассчитаны на эксплуатацию в помещениях с низкой температурой воздуха;
• IP23 — аналогичны предыдущим, при этом с некоторыми оговорками могут использоваться вне помещений;
• IP50 — подходят для производственных помещений с повышенным пылеобразованием и умеренной влажностью;
• IP54 — годятся для эксплуатации на промышленных объектах, в том числе с повышенным уровнем влажности;
• IP65 — годятся для эксплуатации на улице;
• IP67 и выше — максимальный уровень защиты, который делает возможным использование осветительного прибора под водой.

Кроме места установки и защиты, прожекторы также отличаются способом монтажа. Условно их можно разделить на следующие категории:

• стационарные — надежно прикрепляются к поверхности и подключаются к электросети отдельным питающим кабелем;
• мобильные на стойках — быстро и легко устанавливаются в любой точке и подключаются вилкой к обычной розетке;
• встраиваемые — самый сложный в установке и при этом наиболее эстетичный из всех перечисленных вариантов;
• переносные — прожекторы, которые идеально подходят для полевых условий, поскольку получают питание от аккумуляторов.

Критерии выбора

Определившись с условиями эксплуатации и особенностями монтажа, можно приступать к вопросу, как выбрать светодиодный прожектор. Предполагается, что к этому моменту мы уже определились, какой нужен класс защиты, где и как будет установлен прибор.

Мощность

Эта характеристика измеряется в ваттах, является показателем яркости светового потока и, конечно, энергопотребления. 10-ваттный заливающий прожектор осветит территорию на расстоянии до 7 метров, обеспечив зону высокой освещенности на дистанции до 2 метров. У 100-ваттного прибора эти показатели равны 18 и 6, у 200 Вт — 25 и 7 м соответственно.

Освещаемый сектор

Для большинства задач используют прожекторы, создающие заливающий свет. Для них характерен сектор с углом от 30 до 120 градусов. У приборов дальнего действия эта характеристика равна 10-20 градусам, при этом они создают чрезвычайно мощный световой поток.

Цветовая температура

Это показатель цвета светового потока, излучаемого лампами. Для значений до 4300 K характерен теплый свет, с 4500 до 5500 К — нейтральный, с 6000 К и выше — холодный. Первый вариант способствует расслаблению, последний — созданию рабочей обстановки, средний — нечто промежуточное. Помимо этого, холодный свет считается более эффективным для освещения больших территорий.

Материал корпуса

Этот параметр должен соответствовать области применения прибора. Так, корпус из нержавеющей стали с отражателем света наиболее уместен для эксплуатации в помещениях. Для улицы же лучше выбирать варианты, не подверженные коррозии (без стыков двух металлов). Пластиковые прожекторы рекомендуется приобретать для использования в закрытых или полузакрытых объектах.

Тип матрицы

Кроме основных критериев, еще есть одна, не всегда документированная характеристика, — тип матрицы. Самые простые варианты основаны на множестве SOD-диодов с разными параметрами, продвинутые — на кластерных. При ощутимо более высокой стоимости вторые отличаются и более продолжительным сроком службы (до 3-4 раз). Одним из показателей качества LED-прожектора (и матрицы в том числе) является заявленный гарантийный срок.

Толщина радиатора

Как и предыдущий параметр, толщина радиатора оказывает непосредственное влияние на срок службы осветительного прибора. Вариант с радиатором большего размера и, соответственно, рассеиваемой мощности повышает шансы прожектора прослужить дольше. Маленький же радиатор не способен эффективно отводить тепло от осветительных элементов, что негативно сказывается на ресурсе прибора.

Как установить светодиодный прожектор

Вопрос, как подключить светодиодный прожектор, в основном касается уличных моделей, использующих драйвер — блок питания, обеспечивающий светодиодам постоянное напряжение без существенных перепадов. Также к такому оборудованию подключают датчики движения и коммутаторы, способные автоматически регулировать мощность потока в зависимости от освещенности территории.

Подобные задачи решаются так же, как и в случае с любым другим осветительным оборудованием. В процессе работы важно соблюдать технику безопасности, на время выполнения любых операций с кабелями отключать цепь от сети электроснабжения, контролировать напряжение (не более 220 Вольт) и не допускать установку прибора в непосредственной близости к другой электротехнике малой мощности.

Ответ на вопрос, как закрепить светодиодный прожектор, тоже не будет особенно оригинальным. Необходимо найти место для монтажа и проложить к нему провода, обеспечив надежное крепление кронштейнов. Следуя инструкции, следует подсоединить прожектор, при необходимости задействовав заземление.

Светодиодный прожектор — это компактный, экономичный и яркий источник света, который можно использовать для самых разных задач. Конструктивно простой светильник легко установить, при необходимости расширив функциональность датчиком движения или автоматической регулировкой мощности потока.

Тест уличных светодиодных прожекторов на 10вт и 50вт

Современная светотехника непрерывно развивается, покупателям всё сложней становится делать правильный выбор. Даже диодная лампочка общего назначения имеет множество модификаций и особенностей. Уличные светодиодные прожекторы делятся на 3 вида, каждый имеет своим преимущества и недостатки:

1. SMD исполнение;
2. COВ, chip on board;
3. DOB, driver on board.Протестируем 2 модели  на 10вт и 50вт, образцы относятся к бюджетной ценовой категории и выполнены на SMD LED. Образцы предоставлены интернет-магазином www.ledretail.ru, который является производителем.

Содержание

• 1. Измеренные характеристики
• 2. Размеры
• 3. Диммирование
• 4. Мощность
• 5. Световой поток
• 6. Нагрев
• 7. Разброс параметров светодиодов
• 8. Где купить?

Измеренные характеристики

В таблице указаны измеренные характеристики протестированных светодиодных прожекторов. Модель на 10вт теплой цветовой температуры, на 50вт нейтрально белой.

Параметр	Прожектор 10W	Прожектор 50W
Мощность	10W	50,6W
Световой поток	720лм	3450лм
Питание	140 – 265В	140 – 265В
Цветовая температура	3000К	4500К
Размеры	132 х 99 x 25 мм.	259 х 190 x 32 мм.
Вес	336гр.	1215гр.
Коэффициент мощности	0,91	0,93
Угол свечения	120°	120°
Защита от влаги и пыли	IP65	IP65

Высокую герметичность и влагозащищённость обеспечивает неразборная конструкция, стекло закреплено на клей-герметик. Основное назначение, это применение для уличного освещения, перепады температур бывают от -40° до +40°. Есть только одно отверстие, это ввод кабеля питания. Но и там везде резиновые прокладки и никаких щелей.  Стекло не поликарбонат, а обычное закалённое, не царапается.

Размеры

10W

50вт

Диммирование

В обеих уличных светодиодных прожекторах установлен линейный драйвер, не имеющий фиксированного тока стабилизации. У такого источника питания высокий коэффициент мощности. При снижении напряжения питания в сети 220В будет снижаться и ток. Плюсом является низкая цена, минимум электронных компонентов, чем проще – тем надёжней.

Для понижения  напряжения в сети 220 вольт используем автотрансформатор. В отличие от диммера он сохраняет  форму синусоиды, не обрезая её. Минимальное рабочее напряжение получилось примерно 140 вольт, когда они начинают немного светить.

Мощность

..

Сперва замеряем потребление энергии при включении и затем через 1 час. Светодиоды прогреваются и выходят на рабочий режим. Показатель соответствует заявленному, обычно бывает наоборот.

Световой поток

Светопоток замеряем в фотометрическом кубе для больших светодиодных светильников Армстронг и уличных светодиодных прожекторов. Прибор откалиброван на профессиональном оборудовании и каждую неделю участвует в 5-7 тестах, то есть меряю много и часто.

Нагрев

Нагревание измеряем пирометром и тепловизором, чтобы исключить ошибку. Предварительно греем в течение 60 минут до рабочего режима. Конструкция не разборная, стекло замуровано на клей герметик, можно только разбить. Главным показателем будет нагрев сзади на системе охлаждения.

Использование SMD в отличие от COB позволяет равномерно распределить тепло по системе охлаждения.  На светодиодах COB всё тепло сконцентрировано в одной точке.

У модели на 10вт охлаждение с запасом, режим работы светодиодов очень комфортный. Срок службы будет большим, деградация лед диодов будет гораздо ниже, чем у старшей модели.

Разброс параметров светодиодов

В бюджетном ценовом сегменте желательно проверять разброс электрических параметров светодиодов. На глаз это можно проверить, включив LED на очень малом токе, чтобы слегка светились.  Многие ошибочно думают, что источником является желтая часть диода. На самом деле это только люминофор, которым покрыт кристалл. На фото видно размеры кристаллов и их количество

У светодиодного прожектора на 10 ватт среди установленных светодиодов, выделяются 3 штуки. У модели на 50 ватт свечение  кристаллов более равномерное. Чем ниже разброс параметров светодиодов, там выше у них качество.
