Сечение провода автомобиля

Рано или поздно в любом транспортном средстве начинает изнашиваться проводка, отвечающая за работу электрооборудования и соединяющая основные узлы автомобиля. Поэтому некоторым автомобилистам приходится производить ее замену в случае износа. В этой статье мы расскажем, как правильно выбрать провод автомобильный монтажный и что для этого следует учесть. Чтобы соединение проводов в зажимах автомобиля было надежным, к выбору электропроводки следует подойти ответственно. Когда покупается электропроводка автомобиля, в первую очередь следует учитывать требования пожарной безопасности.

Поиск данных по Вашему запросу:

Сечение провода автомобиля

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Кабель и провода для монтажа проводки в автомобиле: выбирай и проверяй
• Как выбрать кабель и провод для электропроводки автомобиля?
• Выбор кабеля и провода для монтажа проводки в автомобиле.
• Какой провод используется в штатной проводке автомобиля?
• Цветовая маркировка проводов в автомобиле
• Можно в авто тянуть проводку бытовым проводом?
• Сечение провода по току 12 вольт
• Электропроводка в автомобиле. Выбор сечения провода…
• Как правильно выбрать и подключить инвертор напряжения в автомобиль
• Расчёт сечения в питание в авто

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Какие провода использовать для подключения акустики в автомобиле?

Кабель и провода для монтажа проводки в автомобиле: выбирай и проверяй

При прокладке электропроводки в автомобиле важно правильно выбрать сечение провода и грамотно защитить всю цепь. Зачастую владельцы авто вообще не особо задумываются о качестве и высокой надежности используемых проводов, что конечно же ведет к нарушению техники пожарной безопасности.

И дело тут не только в сечении выбранного провода, но и в его типе…. В связи со специфическими условиями эксплуатации электропроводки в автомобиле к ней предъявляются особые требования.

Зимой автомобиль не редко подолгу стоит на морозе, а в процессе работы температура в салоне и под капотом быстро повышается. Так же провода зачастую испытывают механическое воздействие перегибы и вибрации , влияние масел и топлива. Поэтому самым правильным решением при выборе провода в данном случае будет использование провода марки ПГВА. Этот тип провода специально разработан для применения в автомобилях и другой аналогичной технике. Высокая устойчивость к растрескиванию изоляции. Стойкость к воздействию бензина, дизельного топлива, различных масел и кислотных сред….

Что же касается сечения, необходимо правильно выбрать диаметр проводника в зависимости от предполагаемой нагрузки. Слишком толстый провод не всегда возможно проложить, а слишком тонкий может не выдержать нагрузи и расплавиться. Ниже приведена таблица для выбора правильного сечения провода в зависимости от нагрузки, при использовании его в составе электропроводки автомобиля, а так же укладке в жгутах….

Так же необходимо учитывать, что любой провод имеет базовое сопротивление. Оно не большое, но если линия прокладки будет продолжительной например более 10 метров , ее стоит учитывать. Чем длиннее провод, тем выше его общее сопротивление, а значит больше потери напряжения и нагрев. Поэтому, при большой длине проводов не стоит выбирать сечение на гране максимально допустимой мощности.

Лучше сделать небольшой запас. Так же необходимо защитить любые электрические цепи в авто проводке. При этом устанавливаемый плавкий предохранитель должен рассчитываться исходя из сечения используемого провода, а не только тока самой нагрузки, и устанавливаться до провода, а не в конце всей цепи, перед нагрузкой. Тем самым предохранитель защищает всю цепь от перегрузки и возгорания провода в случае ее возникновения! Сечение любого провода можно рассчитать исходя из диаметра его токопроводящей жилы по следующей формуле:.

Следуя всем этим рекомендация Вы обеспечите надежность и безопасность вашего транспортного средства при подключении дополнительного оборудования. Недавно по Маяку новость прошла о сгоревшем доме с жертвами. В автомобиле трудно такое представить, но в жизни случается. Нельзя соединять между собой провода из меди и алюминия. Сечение провода это следствие пожара. Главная причина это плохой контакт. Даже правилтно подобраное сечение и предохранитель. При плохом контакте не гарантируют безопасность.

Это вторая причина пожара. Эти правила относятся к любой проводке. Хоть в машине хоть в помещении. На всех своих машинах я менял проводку полностью. На самоделтную. Меня вымораживоо болтшое количество разьёмов. Которые со временем начинали жить своей жизнью. Проводом пв3 делал. Никаких проблем невозникло. Имя требуется.

Email требуется. Информационно — познавательный портал для автомобилистов. Электропроводка в автомобиле. Выбор сечения провода… И дело тут не только в сечении выбранного провода, но и в его типе… В связи со специфическими условиями эксплуатации электропроводки в автомобиле к ней предъявляются особые требования. П — Провод Г — Гибкий В — Изоляция из поливинилхлоридного пластиката А — Автотракторный Этот тип провода специально разработан для применения в автомобилях и другой аналогичной технике.

Стойкость к воздействию бензина, дизельного топлива, различных масел и кислотных сред… Что же касается сечения, необходимо правильно выбрать диаметр проводника в зависимости от предполагаемой нагрузки. Ниже приведена таблица для выбора правильного сечения провода в зависимости от нагрузки, при использовании его в составе электропроводки автомобиля, а так же укладке в жгутах… Так же необходимо учитывать, что любой провод имеет базовое сопротивление.

Сечение любого провода можно рассчитать исходя из диаметра его токопроводящей жилы по следующей формуле: Следуя всем этим рекомендация Вы обеспечите надежность и безопасность вашего транспортного средства при подключении дополнительного оборудования.

Автор статьи: Артур Тевс aka Fast. Всего комментариев: 2 Комментировать. Так и подтвердилось. Оставить ответ Отменить ответ Комментарий Имя требуется Email требуется. Справочные материалы Справочник Схемы и чертежи Электросхемы автомобилей.

Как выбрать кабель и провод для электропроводки автомобиля?

Вилка есть, встал выбор за проводом. Маркировка на идущем в комплекте проводе под клеммы говорила о том, что провод на 2 квадрата. Это, в общем-то, нормально, если следовать негласному правилу автоэлектриков, что на каждый 1мм2 сечения провода подключаемая нагрузка 10А. Но под рукой был только один подходящий отрезок провода в двойной изоляции который подключить к имеющейся вилке прикуривателя не получалось из-за излишней толщины и неудобной конструкции в самой вилке. Задумался над тем, что если использовать более тонкий провод и какие расчёты есть на сей счёт. И вот нашёл такую замечательную таблицу для выбора сечения автомобильного провода, с прямой зависимостью от силы тока и плюс с учётом температуры, в которой он будет использоваться.

Как выбрать сечение провода кабеля для электропроводки из меди и это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В.

Выбор кабеля и провода для монтажа проводки в автомобиле.

При прокладке электропроводки в автомобиле важно правильно выбрать сечение провода и грамотно защитить всю цепь. Зачастую владельцы авто вообще не особо задумываются о качестве и высокой надежности используемых проводов, что конечно же ведет к нарушению техники пожарной безопасности. И дело тут не только в сечении выбранного провода, но и в его типе…. В связи со специфическими условиями эксплуатации электропроводки в автомобиле к ней предъявляются особые требования. Зимой автомобиль не редко подолгу стоит на морозе, а в процессе работы температура в салоне и под капотом быстро повышается. Так же провода зачастую испытывают механическое воздействие перегибы и вибрации , влияние масел и топлива. Поэтому самым правильным решением при выборе провода в данном случае будет использование провода марки ПГВА. Этот тип провода специально разработан для применения в автомобилях и другой аналогичной технике. Высокая устойчивость к растрескиванию изоляции.

Какой провод используется в штатной проводке автомобиля?

Чтобы быстро подобрать сечение провода достаточно знать максимальную силу тока и воспользоваться готовой таблицей. Существуют нормы максимального тока для каждого стандартного сечения, но этот метод применим только для коротких электрических цепей. Существует также негласное правила автоэлектриков, что на каждые 1мм2 сечения подключаемая нагрузка 10А. Также в изоляции данных проводов нет специальных пластификаторов, которые защищают от воздействия бензина и масел. Нередко марки ПВ3, ПугВ используют для питания акустики в автомобиле.

Для соединения в схемах электрооборудования применяют автотракторные провода, которые делятся на провода низкого напряжения до 48 Вольт и высокого. В качестве изоляции автомобильных проводов применяют поливинилхлоридный пластикат, который удовлетворяет следующим требованиям, предъявляемым к изоляции проводов на автомобиле:.

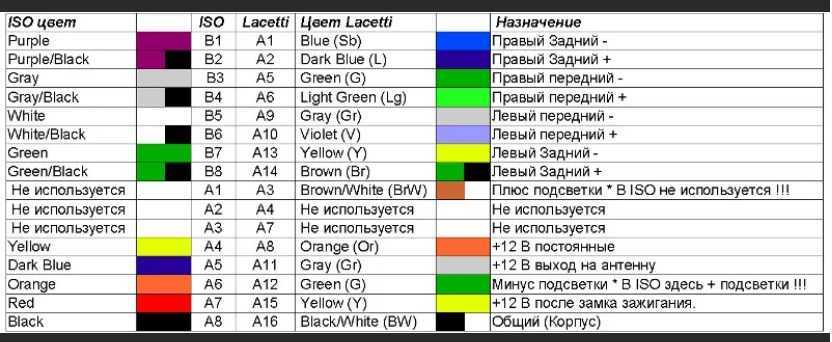

Цветовая маркировка проводов в автомобиле

Думаю многим пригодятся эти таблицы для тех кто решил самостоятельно заняться ремонтом, доработкой, тюнингом и т. Таблицы для гуманитариев уж извините 1 ый курс института тоэ итд итп. Первая справедлива для напряжения бортовой сети 12 вольт. Поэтому spl-щики в теме и не допускают просадки напруги, применяя провода сечением мм кв. Если ток переменный, то в силу вступает тот самый cos «фи».

Можно в авто тянуть проводку бытовым проводом?

В общем и целом для монтажа многих устройств вам не понадобится автоэлектрик, поскольку вы в состоянии после прочитанной главы понимать что и как надо делать. Одна из нужных тем это проводка. Вот надо вам подключить в машине в электрическую цепь новое устройство. Поскольку в авто постоянный ток 12В, то и провода будет всегда два. Плюс и минус.

Страница 1 из 3 — Можно в авто тянуть проводку бытовым проводом? есть бытовой провод нормального сечения под хороший ток.

Сечение провода по току 12 вольт

Сечение провода автомобиля

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать.

Электропроводка в автомобиле. Выбор сечения провода…

ВИДЕО ПО ТЕМЕ: Надежное СОЕДИНЕНИЕ ПРОВОДОВ в Автомобиле. Зачистка и СКРУТКА ПРОВОДОВ разного сечения. Что паять?

Перед монтажом дополнительной силовой проводки или при ремонте замене проводки в автомобилях и других транспортных средствах возникают вопросы по правильному выбору и применению необходимого для монтажа провода. При выборе проводов и кабелей на первое место выступают требования пожарной безопасности. Электропроводку в транспортном средстве приходится прокладывать в кузове по углам и порогам, через переборки и случайные подходящие отверстия. Провода в процессе эксплуатации могут подвергаться воздействию высоких и низких температур, воды, льда, кислот, масла, топлива, а также трению, вибрации, ударам и тряске и другим разрушающим факторам. Зимой, в сильные морозы, автомобиль может остывать в средних широтах до Опасно применять жесткий провод с ненадежной, легко растрескивающейся изоляцией!

Применение низковольтных систем освещения, когда питание светильников осуществляется пониженным через трансформатор напряжением в настоящее время получило довольно широкое применение.

Как правильно выбрать и подключить инвертор напряжения в автомобиль

Если вам нужен автомобильный провод ПГВА или любой другой, рекомендуем прислушаться к мнению специалистов. Покупая пусковые провода с разными сечениями для установки в разные разъемы, как сказано выше, в первую очередь следует учитывать противопожарные характеристики. Изоляция в любом случае должна быть устойчивой к перегрузкам сети. Как правильно подобрать кабель или провод. При выборе сечения кабеля необходимо учитывать множество факто Пусковые провода, а также кабеля для прокладки и соединения проводов в зажимах, без проблем можно приобрести в любом автомобильном магазине.

Расчёт сечения в питание в авто

С безопасностью не шутят, поэтому постараюсь изложить кратко, емко и доступно. Без заумностей, кому они нужны — лезем в спец литературу. Даже я, со своим маниакальным отношениям к проводке и немалым опытом горел разок именно из-за слаботочной проводки, которую впопыхах криво подключил!

Коды цветов проводов применяемых на схемах электрооборудования

Главная » Руководства по ремонту » Corolla 120, Fielder, Allex, Runx 2000-06 г.г. » Общая информация

Автор admin На чтение 2 мин Просмотров 4.1к. Опубликовано 02.12.2011

Цвета проводов указаны заглавными латинскими буквами.

Первая буква обозначает основной цвет провода, вторая буква указывает цвет полосы.

Таблица кодов цветов проводов и условных обозначений применяемых на схемах электрооборудования

Похожие статьи

блок дверь диагностика крыло кузов панель прибор проверка провод ремонт система схема цилиндр электро электросхема

Таблица допустимой силы тока автомобильного провода

АВТОМОБИЛЬНАЯ

	Recommended Length and Amperage for Automotive Wire while maintaining a 2% or less voltage drop at 12 volts
Automotive Wire Size	5 Amps	10 Amps	15 Amps	20 Amps	25 А	30 А
Провод калибра 20 (AWG)	4,5 фута	2,2 фута	1,6 фута		.
18 Gauge Wire (AWG)	7.3 ft	3.7 ft	2.4 ft	1.8 ft
16 Gauge Wire (AWG)	11.5 ft	5.8 ft	3,8 фута	2,9 футов	2,3 фута	1,9 футов
14 -й датчик (AWG)	18,4 FT	9.2 FT	6.1 ft	4.6 ft	3.7 ft	3.1 ft
12 Gauge Wire (AWG)	29.4 ft	14.7 ft	9.8 ft	7.4 ft	5.9 ft	4.9 ft
10 Gauge Wire (AWG)	46.8 ft	23.4 ft	15.6 ft	11.7 ft	9.4 ft	7.8 ft
8 Gauge Wire (AWG)	74.4 ft	37.2 футов	24,8 фута	18,6 фута	14,9 фута	12,4 фута

должен нести, и длина провода должна быть. Например, вы хотите добавить в свой автомобиль несколько прожекторов. Прожекторы потребляют 15 ампер тока. Длина провода, необходимая для подключения к прожекторам, равна 9футов. Исходя из приведенной выше таблицы, вы можете использовать автомобильный провод 12 калибра для своих прожекторов.

Почему размер автомобильного провода так важен? Когда электричество проходит через провод, провод сопротивляется электричеству, и часть его преобразуется в тепло, которое поглощается проводом. Эта потеря энергии реализуется в виде падения напряжения на конце провода. Проще говоря, вы можете думать о 12 Вольтах как о 12 единицах работы. Если в вашем проводе падение напряжения составляет 2%, то провод использует 0,24 вольта или единицы работы. Остается 11,76 вольт, или оставшиеся единицы работы. Итак, если вы прикрепите вольтметр к аккумулятору и покажете 12 вольт, когда вы поместите вольтметр на конец провода, вы увидите 11,76 вольта. Если вы пропускаете через провод ток 20 ампер, то он потребляет 4,8 Вт мощности. Теперь предположим, что на вашем проводе падение напряжения составляет 20%. Показание напряжения на вашем вольтметре на конце провода будет всего 9.0,6 вольт, а провод поглощает колоссальные 48 ватт мощности!

Что лучше припаивать или обжимать разъемы автомобильного провода? Пайка предпочтительнее, поскольку она создает максимальный поверхностный контакт между проводом и клеммой или разъемом. Однако в 95% и более случаев хороший обжим сработает так же хорошо. Главное — обеспечить хороший электрический контакт между медными жилами провода и корпусом клеммы или разъема. По сути, если вы обжимаете провод и клемму вместе и не можете их разъединить, соединения, скорее всего, будет достаточно. Всегда полезно закрыть концы автомобильного провода термоусадочной трубкой.

	Рекомендуемая длина и сила для кабеля аккумулятора при сохранении 2% или менее падения напряжения при 12 вольт
Размер батареи	50 AMP	100 AMPLY	150 AMP 9009	20099999999999916																								150 А. 300 Amps
6 Gauge (AWG)	11.8 ft	5.9 ft	4.4 ft	2.9 ft	2.2 ft
4 Gauge (AWG)	18.8 ft	9.4 ft	6.3 ft	4.7 ft	3.1 ft
2 Gauge (AWG)	29.8 ft	14.9 ft	9.9 ft	7.4 ft	4.9 ft
1 Gauge (AWG)	37.7 ft	18.9 ft	12.6 ft	9.4 ft	6.3 ft
1/0 Gauge (AWG)	47.5 ft	23.8 ft	15.9ft	11.9 ft	7.9 ft
2/0 Gauge (AWG)	60 ft	30 ft	20 ft	15 ft	10 ft
3/0 Gauge (AWG )	75. 6 ft	37.8 ft	25.2 ft	18.9 ft	12.6 ft
4/0 Gauge (AWG)	95.2 ft	47.6 ft	31.7 ft	23.8 ft	15,8 футов

При выборе размера кабеля аккумулятора для питания вашей электрической системы или проекта важно, чтобы он был соответствующего размера. Когда электричество течет по кабелю, потоку этого электричества присуще сопротивление, которое будет генерировать тепло в кабеле вашей батареи и проявляться в форме так называемого падения напряжения. Падение напряжения — это просто напряжение на одном конце кабеля минус напряжение на другом конце кабеля. На это падение напряжения влияет диаметр медных проводников внутри кабеля и общая длина кабеля. Чем длиннее кабель батареи, тем выше будет падение напряжения и тем больше диаметр или калибр (AWG). кабеля аккумулятора, тем меньше будет падение напряжения.

Почему важно падение напряжения? например, предположим, что ваша длина кабеля аккумулятора подключена к источнику 12 вольт и имеет падение напряжения 2%, что считается достаточным почти для всех электрических систем. На источнике или аккумуляторе вы покажете 12 вольт с помощью вольтметра, но на другом конце кабеля ваш вольтметр покажет только 11,76 вольт (12 вольт -2%). Если вашей схеме требуется ток 100 ампер, кабель батареи будет потреблять 24 Вт мощности из-за своего сопротивления. Теперь допустим, что ваше падение напряжения составляет 10%. Теперь ваш вольтметр на другом конце кабеля аккумулятора будет показывать 10,8 вольт (12 вольт — 10%), и то же самое 100-амперное потребление тока приведет к тому, что кабель аккумулятора будет потреблять 120 Вт мощности! Ваш кабель обязательно станет теплым на ощупь! Такое падение напряжения приведет к тому, что другие устройства не будут работать должным образом — лампочки будут тусклее, вентиляторы и двигатели будут слабее, а если падение напряжения будет достаточно высоким, компьютерные системы могут выйти из строя, и даже сам кабель может быть поврежден, что приведет к катастрофический сбой и даже электрический пожар!

При определении длины кабеля, необходимого для вашей цепи, необходимо учитывать как положительный, так и отрицательный кабель, особенно если вы подключаете автомобиль без заземления шасси, например катер или другое транспортное средство с корпус из стеклопластика. Таким образом, если у вас есть 10 футов пробега от вашей батареи, у вас фактически будет 20 футов пробега, потому что отрицательный кабель также будет в 10 футах от батареи.

Нажмите здесь для карты

Калькулятор размера автомобильного провода — диаграмма проводной датчика

20 ° C

40 ° C

50 ° C

60 ° C

70 ° C

80 ° C

90 ° C

100 ° C

Температурные поправочные коэффициенты для различных температур окружающего воздуха в соответствии со стандартами NEC
