Блог Принципиальные Cхемы

Суть данной схемы заключается в следующем. Допустим у нас имеется датчик (в моем случае это самодельный датчик движения, вибрации), у которого время замыкания его контактов при своем срабатывании мало. То есть, сам датчик не имеет собственной четкой фиксации. Естественно, если этот датчик подключить например к реле, то и работа этого реле будет также кратковременной. Чтобы все таки кратковременное срабатывание датчика превратить в четкое, фиксированное замыкание исполнительных контактов реле, запускающие ту или иную схему, нужно сделать простую схему триггера. В этой теме предлагаю вариант простой схемы триггера, собранного на микросхеме таймера NE555.

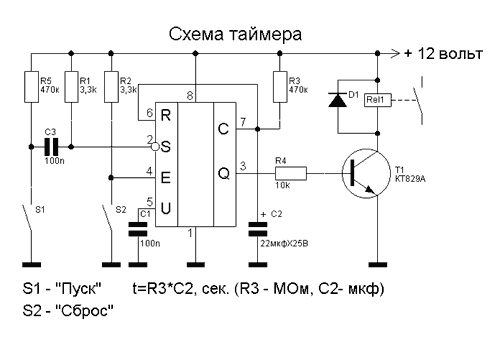

Работа этой схемы следующая. У триггера имеется вход, это 2-й вывод микросхемы D1. Чтобы этот триггер сработал, и на выходе D1, вывод 3, мы получили стабильный высокий уровень сигнала, нужно замкнуть вывод 2 на минус схемы. Даже кратковременного замыкания на входе триггера вполне хватит для его нормального срабатывания. В итоге высокий уровень сигнала с 3-й ножки микросхемы попадает на катушку реле, параллельно которой стоит защитный диод. Естественно, реле сработает и замкнет свои рабочие контакты. В нашем случае просто зажжется лампочка. Вместо которой можно поставить любое другое исполнительное устройство или схемы. Это может быть и электродвигатель и звуковая сигнализация и т.д. Чтобы сбросить триггер и перевести реле в исходное состояние, выключив его, нужно просто нажать кнопку сброса B1. Эта кнопка замыкает на минус схемы вывод 4, микросхемы D1. В итоге работа триггера останавливается.

Чтобы была понятна работа самого таймера NE555 в роли триггера, то коротко можно про него сказать следующее. Итак, сама микросхема является таймером, который может формировать на своем выходе прямоугольные импульсы. Причем частота и скважность этих импульсов может быть изменена путем подбора нужных компонентов. Микросхема NE555 может питаться от постоянного напряжения величиной от 4,5 до 16 вольт. Максимальный ток на ее выходе может быть до 200 мА. Выводы 1 (это минус) и 8 (это плюс) являются питающими. Вывод 2 является входом. Чтобы таймер начал работать на вход нужно подавать напряжение от 0 до ⅓ от величины питания таймера. Вывод 3 является выходом. На нем образуется сигнал высокого уровня, амплитуда которого муть меньше напряжения питания. Вывод 4 это сброс таймера. То есть, принудительно остановить работу микросхемы можно путем замыкания этого вывода с минусом схемы. Через вывод 5 можно управлять частотой импульсов на таймере путем подачи на него различного напряжения, относительно минуса. В этой схеме он не используется. Хотя если схема будет работать нестабильно, то можно между выводом 5 и минусом схемы поставить конденсатор емкостью около 0,1 мкф. Вывод 6, это порог, при котором таймер отключается, и он равен величине напряжения ⅔  от напряжения питания. Вывод 7, это разряд. То есть, когда пороговое напряжение достигло своего уровня и таймер сработал, то на выводе 7 появляется минус питания. В этой схеме данный вывод также не используется.

Итак, когда вывод 2 замыкается с минусом, то есть наш датчик замыкает свои контакты, даже кратковременно, таймер срабатывает. На его выходе появляется сигнал высокого уровня. Это приводит к тому, что срабатывает и реле. Ну, и запускается исполняющее устройство. Это прямоугольный импульс (формируемый таймером) может только прерваться путем принудительной остановки таймера. А именно замыканием вывода 4 с минусом схемы. Автоматически остановится таймер не может, поскольку его вывод 6, он же порог, замкнут на минус. Следовательно напряжение остановки таймера через пороговое напряжения невозможен, поскольку оно никогда не достигнет своего значения в ⅔ от напряжения питания.

Сам таймер потребляет крайне мало тока, всего единицы мА. Работает схема стабильно и надежно. Срабатывание триггера происходит четко, и даже от импульса с очень малым временным промежутком. Питаться микросхема может в достаточно широких пределах, что позволяет ее ставить практически в любые схемы.

Если рабочий ток реле будет более 200 мА, то между выходом таймера и катушкой реле нужно будет поставить дополнительный транзисторный ключ. К примеру биполярный транзистор типа КТ817 может пропускать через свой силовой переход токи до 3 А. Ну, и обязательно нужно ставить параллельно катушке реле защитный диод. Поскольку при снятии напряжения питания с катушки реле на ее концах образуется значительная ЭДС индукции. То есть, происходит кратковременный всплеск увеличенного напряжения, который крайне негативно влияет на работу самой схемы триггера. Защитный диод этот импульс закорачивает на себе, тем самым защищая общую схему от нестабильной работы и даже от выхода ее из строя.

Видео по этой теме:

P.S. Эта схема триггера на таймере NE555 обладает рядом значительных достоинств. Да и по стоимости данная схема обойдется практически в копейки. Тем более если эти все компоненты у вас уже есть. Этот триггер можно использовать не только для датчика движения, вибрации. Область применения схемы может быть куда шире. Причем на самом таймере NE555 можно собирать огромное количество всевозможных схем различного функционального назначения. Так что наличие этой микросхемы у себя в деталях очень даже не помешает.



Таймеры и реле времени, схемы самодельных устройств (Страница 9)

Схема простого таймера на транзисторе и тиристоре

Применение конденсатора С1 различной емкости в простом моностабильном таймере на однопереходном транзисторе, который управляет тиристором, переключающим реле, и потенциометра R1 позволяет регулировать время задержки таймера в достаточно широком диапазоне. В схеме может быть применен тиристор…

0
3706
0

Схема таймера с индикацией от 1 до 10 секунд или от 1 до 10 мин
Матрица из 10 светодиодов служит для индикации интервалов времени от 1 до 10 сек или 1 до 10 мин. Схема может использоваться для определения продолжительности телефонных звонков, времени выдержки в фотографии или времени приготовления пищи. Частота импульсов с выхода генератора, выполненного на…

0
3732
0

Таймер с задержкой 10 минут на основе SN74121
В схеме таймера используется автоколебательный мультивибратор SN74121, который генерирует импульсы с длительностью в 4 сек. Тактовая частота мультивибратора устанавливается резистором R1. Микросхемы U2 и U3 делят входную частоту мультивибратора на 144, что дает, в итоге, временную задержку в 576…

0
2385
0

Последовательный таймер для тестирования внешних устройств (NE555)
В схеме  используются три таймера 555, которые подключены последовательно. С приведенными на схеме значениями первый таймер работает в течение 10 мс после его запуска от импульса, поданного на вывод 2, или же с помощью соединения этого вывода с общим проводом. В конце временного цикла…

0
3132
0

Схема реле времени с задержкой от 2 до 5 минут
После нажатия на пусковую кнопку «START” нагрузка LOAD включается с задержкой до 5 мин, как это требуется для некоторых CMOS-схем и цифровых систем управления. В схеме используется пара таймеров 555: микросхема А — в простом режиме таймера, а микросхема В — как триггер…

0
4364
0

Таймер с десятью фиксированными интервалами
Схема предназначена для формирования десяти предварительно установленных независимых интервалов времени, которые проходят по очереди с подачей звукового сигнала в конце каждого интервала. Таймер останавливается после каждого интервала до тех пор, пока не будет нажата пусковая кнопка «START”…

0
3047
0

Бюджетный 1-часовой таймер на микросхеме NE555
Схема с использованием таймера NE555 предназначена для выключения телевизора или другого устройства после любого желаемого интервала времени до одного часа с момента нажатия на пусковую кнопку «START”. В схеме используется реле MR312C производства компании IRC с сопротивлением катушек 212 Ом…

0
3581
0

Счетчик для определения продолжительности выполнения программы
С помощью схемы, представленной на рисунке, измеряется время между 2 точками программы микропроцессора, во время ее выполнения. Кварцевый генератор на 1 МГц на логических элементах обеспечивает тактовыми импульсами счетчик 1941А производства компании Fluke, который используется для подсчета…

0
2082
0

Реле с большой временной задержкой, использующий малую емкость конденсатора

Применение двух детекторов уровня высокой точности при помощи двух входов микросхемы СА3098 устраняет необходимость использования дорогих времязадающих конденсаторов большой емкости с низким током утечки, если необходимы большие задержки длительностью в несколько часов. Для 4-часового таймера…

1
2239
0

Схема таймера от 0 до 10 минут с точностью 1 сек
После калибровки схемы точность выдержки временных интервалов не зависит от напряжения батареи питания, поскольку напряжение источника равным образом влияет на напряжение заряда конденсатора С и на пороговое напряжение компаратора А2. Задержку таймера можно определить по формуле t = CR1R3/R2.

0
2520
0

 1 …  5  6  7  8 9 10  11  12  13  … 15

Знакомство с ИС таймера 555 — Учебное пособие

В этом сообщении блога мы представим интегральную схему (ИС) таймера 555. Вы узнаете, что это такое, три разных режима и его распиновка.

Таймер 555 (EN555)

Таймер 555 представляет собой интегральную схему, он чрезвычайно универсален и может использоваться для создания множества различных схем.

EN555 обычно используется для генерации непрерывных серий импульсов. Эти серии импульсов позволяют, например, непрерывно мигать светодиодом.

EN555

Таймер 555 может работать в трех различных режимах:

• Моностабильный режим: обычно используется для создания временных задержек
• Нестабильный режим: выводит колебательный импульсный сигнал
• Бистабильный режим: таймер 555 изменяет свой выход в зависимости от состояния двух входов

В этом посте вы увидите пример в нестабильном режиме.

Распиновка

Если вы ищете Google 555, техническое описание таймера , одним из первых результатов должно быть техническое описание в формате PDF.

В этом документе содержится много информации, но сейчас вам действительно нужно обратить внимание на распиновку. Вот распиновка EN555:

Распиновка EN555

Эта микросхема имеет 8 контактов:

1. Земля
2. Триггер
3. Выход
4. Сброс
5. Напряжение управления
6. Порог
7. Выпуск
8. ВКЦ

Обычно на принципиальной схеме таймер 555 изображается следующим образом:

EN555 представлен на принципиальной схеме

Выход

Контакт 3 является выходом. Этот штифт генерирует колебания. Напряжение то высокое, то низкое, то высокое, то снова низкое и так далее (это называется нестабильным режимом).

Зависимость выходного напряжения от времени в нестабильном режиме

Нестабильный режим

Чтобы таймер 555 работал в нестабильном режиме, вы должны подключить свою схему следующим образом:

Принципиальная схема EN555 — нестабильный режим номиналы резисторов R1 и R2 и емкость конденсатора С.

Частота может быть рассчитана с помощью следующего выражения:

С выходным напряжением, поступающим от контакта 3, вы можете управлять чем угодно (например, светодиодом, динамиком, двигателем и т. д.).

Мигание светодиода с помощью таймера 555

В этом разделе вы будете мигать светодиодом с помощью таймера 555 в нестабильном режиме. Итак, нам просто нужно добавить светодиод к выходу предыдущей схемы.

Необходимые компоненты

Вам понадобятся следующие компоненты:

• Батарея 9 В
• Зажим для аккумулятора
• Макет
• ЭН555
• Красный светодиод
• 2 резистора по 1 кОм
• Резистор 470 кОм
• Конденсатор 0,01 мкФ (неполяризованный)
• Конденсатор 1 мкФ (электролитический)
• Проволочные перемычки

Вы можете использовать предыдущие ссылки или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все детали для своих проектов по лучшей цене!

Принципиальная схема

Это принципиальная схема:

Подключение цепи

Вы можете либо следовать предыдущей схеме, либо следовать приведенной ниже макетной схеме. Наконец, включите вашу схему, подключив батарею к макетной плате:

В конце вы должны увидеть, как ваш светодиод мигает следующим образом:

уменьшить емкость и увидеть, как светодиод мигает с разной скоростью. При более низких значениях емкости частота вспышек увеличивается.

Подведение итогов

Надеюсь, сегодня вы узнали что-то новое и нашли это объяснение полезным.

Если вы хотите узнать больше об основах электроники или хотите начать знакомство с миром электроники, обязательно ознакомьтесь с нашей электронной книгой «Электроника для начинающих» .

Спасибо за внимание!

Создание проектов веб-сервера с платами ESP32 и ESP8266 для удаленного управления выходами и датчиками. Изучите HTML, CSS, JavaScript и протоколы связи клиент-сервер  СКАЧАТЬ »

Создание проектов веб-сервера с платами ESP32 и ESP8266 для удаленного управления выходами и датчиками. Изучите HTML, CSS, JavaScript и протоколы связи клиент-сервер  СКАЧАТЬ »

Рекомендуемые ресурсы

Что читать дальше…

Понравился этот проект? Будьте в курсе, подписавшись на нашу рассылку!

Интегральная схема 555

Интегральная схема 555

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ИНДЕКСНУЮ СТРАНИЦУ
555 ИНТЕГРАЛЬНАЯ ЦЕПЬ
В. Райан 2007 — 2019
PDF-ФАЙЛ — НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ РАБОЧИЙ ЛИСТ ДЛЯ ПЕЧАТИ
Эта интегральная схема используется для измерения времени. Много схемы состоят из таймеров, и наиболее распространенным из них является 555 Интегральная схема. Он используется во многих коммерческих изделиях. таких как видеомагнитофоны и таймеры. Вы должны понимать основы работы этой важной ИС. У 555 есть восемь штифтов (ножек), но функции двух очень важны. Это пин два и три. Этот чип используется в схемах синхронизации.

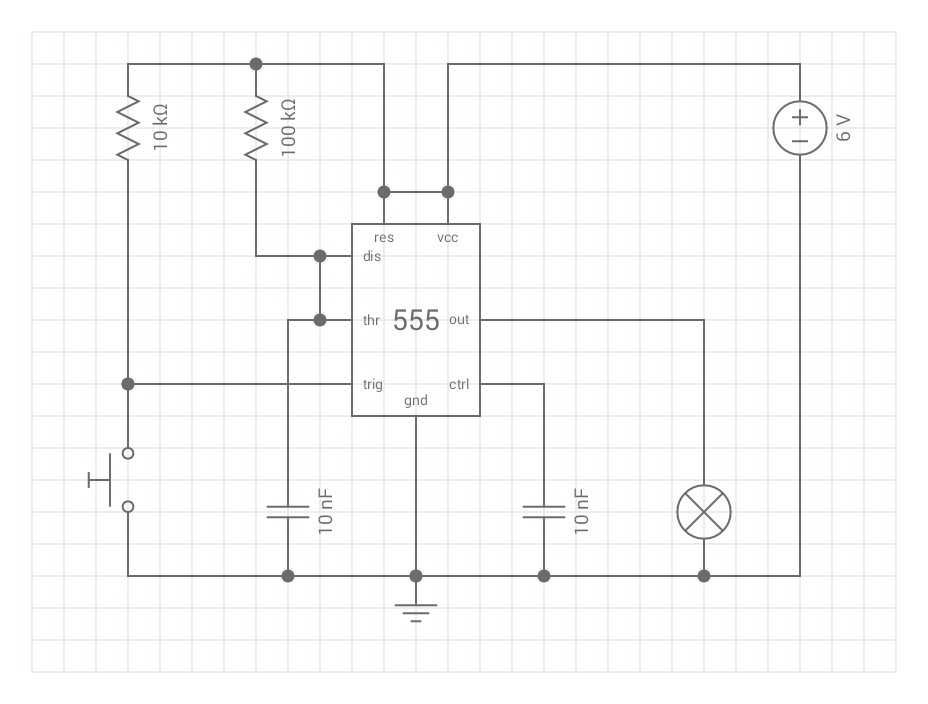

Схема ниже представляет собой упрощенную версию 555 схема. Это таймер. При нажатии переключателя ток/напряжение входит в микросхему через контакт два (входной контакт). Чип начинает считать и когда он закончил считать, он «пульсирует» ток или напряжение от контакт 3 (выходной контакт). Это напряжение от контакта три переключает транзистор и позволяет светодиоду загореться.
Время от нажатия выключателя до включения светодиодного освещения может составлять от 1 секунды до двадцати минут. A 555 включает целый ряд компонентов, а не только светодиоды. Например, это может включить реле, которое затем позволяет работать второй цепи. Схема, показанная напротив, представляет собой простую версию реальной схемы 555. реальная схема включает резисторы и конденсаторы. (См. следующие листы).
		Интегральная схема 555 действует как счетчик. При активации током, поступающим через контакт 2, он начинает рассчитывать на определенное время. Когда он закончил считать его испускает ток с контакта 3. Обычно это активирует другие компоненты например, светодиоды или реле.
		При нажатии нажимного переключателя разрешается ток течь на контакт 2, запуская временную последовательность.
		Комбинация резистора и конденсатора определяет длину временной последовательности. В общих чертах, если значения резистора и конденсатора высокие, временная последовательность длинная. Если значения низкие, временная последовательность короткая.
