Главная » Комплектные конденсаторные установки от 0,4 до 10 кВ » Конденсаторные установки 6,3 — 10,5 кВ » Таблица определения реактивной мощности конденсаторной установки — КРМ (кВАр) необходимой для достижения заданного cos(φ)

Текущий (действующий)		Требуемый (достижимый) cos (φ)
tan (φ)	cos (φ)	0. 80	0.82	0.85	0.88	0.90	0.92	0.94	0.96	0.98	1.00
tan (φ)	cos (φ)	Коэффициент K
3.18	0.30	2.43	2.48	2.56	2.64	2.70	2.75	2.82	2.89	2.98	3.18
2.96	0.32	2.21	2.26	2.34	2.42	2.48	2.53	2.60	2.67	2.76	2.96
2.77	0.34	2.02	2.07	2.15	2.23	2.28	2.34	2.41	2.48	2.56	2.77
2.59	0.36	1.84	1.89	1.97	2.05	2.10	2.17	2.23	2.30	2.39	2.59
2.43	0.38	1.68	1.73	1.81	1.89	1.95	2.01	2. 07	2.14	2.23	2.43
2.29	0.40	1.54	1.59	1.67	1.75	1.81	1.87	1.93	2.00	2.09	2.29
2.16	0.42	1.41	1.46	1.54	1.62	1.68	1.73	1.80	1.87	1.96	2.16
2.04	0.44	1.29	1.34	1.42	1.50	1.56	1.61	1.68	1.75	1.84	2.04
1.93	0.46	1.18	1.23	1.31	1.39	1.45	1.50	1.57	1.64	1.73	1.93
1.83	0.48	1.08	1.13	1.21	1.29	1.34	1.40	1.47	1.54	1.62	1.83
1.73	0.50	0.98	1.03	1. 11	1.19	1.25	1.31	1.37	1.45	1.63	1.73
1.64	0.52	0.89	0.94	1.02	1.10	1.16	1.22	1.28	1.35	1.44	1.64
1.56	0.54	0.81	0.86	0.94	1.02	1.07	1.13	1.20	1.27	1.36	1.56
1.48	0.56	0.73	0.78	0.86	0.94	1.00	1.05	1.12	1.19	1.28	1.48
1.40	0.58	0.65	0.70	0.78	0.86	0.92	0.98	1.04	1.11	1.20	1.40
1.33	0.60	0.58	0.63	0.71	0.79	0.85	0.91	0.97	1.04	1.13	1.33
1. 30	0.61	0.55	0.60	0.68	0.76	0.81	0.87	0.94	1.01	1.10	1.30
1.27	0.62	0.52	0.57	0.65	0.73	0.78	0.84	0.91	0.99	1.06	1.27
1.23	0.63	0.48	0.53	0.61	0.69	0.75	0.81	0.87	0.94	1.03	1.23
1.20	0.64	0.45	0.50	0.58	0.66	0.72	0.77	0.84	0.91	1.00	1.20
1.17	0.65	0.42	0.47	0.55	0.63	0.68	0.74	0.81	0.88	0.97	1.17
1.14	0.66	0.39	0.44	0.52	0.60	0.65	0.71	0.78	0. 85	0.94	1.14
1.11	0.67	0.36	0.41	0.49	0.57	0.63	0.68	0.75	0.82	0.90	1.11
1.08	0.68	0.33	0.38	0.46	0.54	0.59	0.65	0.72	0.79	0.88	1.08
1.05	0.69	0.30	0.35	0.43	0.51	0.56	0.62	0.69	0.76	0.85	1.05
1.02	0.70	0.27	0.32	0.40	0.48	0.54	0.59	0.66	0.73	0.82	1.02
0.99	0.71	0.24	0.29	0.37	0.45	0.51	0.57	0.63	0.70	0.79	0.99
0.96	0.72	0.21	0.26	0.34	0. 42	0.48	0.54	0.60	0.67	0.76	0.96
0.94	0.73	0.19	0.24	0.32	0.40	0.45	0.51	0.58	0.65	0.73	0.94
0.91	0.74	0.16	0.21	0.29	0.37	0.42	0.48	0.55	0.62	0.71	0.91
0.88	0.75	0.13	0.18	0.26	0.34	0.40	0.46	0.52	0.59	0.68	0.88
0.86	0.76	0.11	0.16	0.24	0.32	0.37	0.43	0.50	0.57	0.65	0.86
0.83	0.77	0.08	0.13	0.21	0.29	0.34	0.40	0.47	0.54	0.63	0.83
0.80	0. 78	0.05	0.10	0.18	0.26	0.32	0.38	0.44	0.51	0.60	0.80
0.78	0.79	0.03	0.08	0.16	0.24	0.29	0.35	0.42	0.49	0.57	0.78
0.75	0.80		0.05	0.13	0.21	0.27	0.32	0.39	0.46	0.55	0.75
0.72	0.81			0.10	0.18	0.24	0.30	0.36	0.43	0.52	0.72
0.70	0.82			0.08	0.16	0.21	0.27	0.34	0.41	0.49	0.70
0.67	0.83			0.05	0.13	0.19	0.25	0.31	0.38	0.47	0.67
0.65	0. 84			0.03	0.11	0.16	0.22	0.29	0.36	0.44	0.65
0.62	0.85				0.08	0.14	0.19	0.26	0.33	0.42	0.62
0.59	0.86				0.05	0.11	0.17	0.23	0.30	0.39	0.59
0.57	0.87					0.08	0.14	0.21	0.28	0.36	0.57
0.54	0.88					0.06	0.11	0.18	0.25	0.34	0.54
0.51	0.89					0.03	0.09	0.15	0.22	0.31	0.51
0.48	0.90						0.06	0.12	0.19	0.28	0. 48
0.46	0.91						0.03	0.10	0.17	0.25	0.46
0.43	0.92							0.07	0.14	0.22	0.43
0.40	0.93							0.04	0.11	0.19	0.40
0.36	0.94								0.07	0.16	0.36
0.33	0.95									0.13	0.33

КРМ (кВАр) = Pa х (tg(φ1)-tg(φ2))
КРМ (кВАр) = Pa х K =Активная мощность [кВт] х коэффициент K
Pa = S х cos(φ) = Полная мощность х cos (φ)
tg(φ1+φ2) согласуются со значениями cos (φ) в таблице.

ПРИМЕР:
Активная мощность двигателя: P=100 кВт
Действующий cos (φ) 0. 60
Требуемый cos (φ) 0.90
Коэффициент K из таблицы 0.85
Необходимая реактивная мощность КРМ (кВАр) = 100 х 0.85=85 кВАр

Компенсация реактивной мощности на непромышленных объектах

Анонс: Непромышленные объекты в распределительных сетях. Компенсация реактивной мощности на непромышленных объектах. Компенсация реактивной мощности потребителей инфраструктуры городов и ПГТ.

Непромышленные объекты — жилая застройка, общественные здания, сети наружного освещения, коммунальные предприятия и службы инженерно-технического обеспечения, объекты транспортного обслуживания в городах, в том числе мелкопромышленные потребители, строительные площадки, подключаемые к городским распределительным сетям. К непромышленным объектам также относят производственные предприятия и населенные пункты сельской местности включая уличное освещение, потребителей СНТ, коттеджных поселков и лагерей, пансионатов, которые имеют общую систему электропитания с сельскохозяйственными и СНТ помещениями или единые защитные проводники/соединенные сторонние токопроводящие части.

Компенсация реактивной мощности на непромышленных объектах.

В части непромышленных объектов — потребителей городских сетей с ‎02.04.2017 введены СП 256.1325800.2016, причем СП 31-110-2003 по проектированию электроустановок жилых и общественных зданий продолжают действовать в нормах и положениях, не противоречащих новым строительным правилам. Одновременно с СП 256.1325800.2016 и СП 31-110-2003 правила расчета нагрузки, коэффициента мощности регламентируют Инструкции по проектированию городских электрических сетей РД 34.20.185-94 с изменениями и дополнениями раздела 2 (утв. Приказом Минтопэнерго РФ от 29.06.1999 N 213).

В РД 34.20.185-94, СП 31-110-2003, а с 2017 и в СП 256.1325800.2016 регламентированы нормативы для определения расчетных электрических нагрузок квартир, зданий, коттеджей, домиков СНТ, микрорайонов жилой застройки, общественных зданий и других элементов городской распределительной сети – удельная мощность, коэффициенты мощности и реактивной мощности, поправочные коэффициенты спроса, одновременности и несовпадения использования оборудования, режима работы в зимний и летний период.

Вместе с тем, СП 31-110-2003 в пп. 6.33 6.34, а СП 256.1325800.2016 в пп. 7.31, 7.32 определяют, что компенсация реактивной мощности не нужна для жилой застройки и общественных зданий, а также для местных/центральных тепловых пунктов, насосных станций, котельных и иных потребителей обслуживания жилых и общественных зданий в микрорайонах, если на каждом рабочем вводе суммарная расчетная нагрузка не превышает 250 кВт. По факту такие рекомендации СП являются техническим нонсенсом, ведь:

согласно пп. 7.1.12 для приемников питающих линий зданий жилой застройки расчетные коэффициенты мощности квартир с электроплитами и кондиционерами 0.93, без электроплит с кондиционерами 0.92, хозяйственных насосов, вентиляционных установок 0.8, лифтов 0.65;

согласно 7.2.18 расчетные коэффициенты мощности силовых сетей общественных зданий предприятий общепита 0.95-0.98, продовольственных и промтоварных магазинов 0.85, яслей и школ 0.9 – 0.98, фабрик-химчисток 0.75, учебно-производственных мастерских 0. 6, гостиниц 0.85, IT центов 0.65, освещения с люминесцентными лампами 0.92, лампами ДРЛ и ДРИ с некомпенсированными ПРА 0.3-0.5, газосветных рекламных установок 0.35-0.4 и т.д.;

при коэффициенте мощности 0.9 коэффициент реактивной мощности 0.49, объем потребляемой реактивной мощности почти 50% активной, а реактивная составляющая занимает 45% полной мощности, что делает не просто рациональным, но и критически необходимым выбор способа повышения и устройства компенсации реактивной мощности.

Справка: Поскольку tg(φ) = Q/P, то активная мощность P = Q/tg(φ). Тогда классическое уравнение полной мощности можно записать S² = P²+Q² = (Q/tg(φ))²+Q² = Q²/tg²(φ)+Q² = (Q²+Q²*tg²(φ))/tg²(φ) = Q²*(1+tg²(φ))/tg²(φ). Отсюда находим реактивную мощность Q² = S²*tg²(φ)/(1+tg²(φ)) и Q = S*tg(φ)/√(1+tg²(φ)). Тогда для tg(φ) = 0.5 реактивная мощность Q = 0.5*S/1.12 = 0.45*S, т.е. составляет 45% от потребляемой полной мощности.

Таблица. Реальные соответствия коэффициентов мощности и реактивной мощности, реактивная мощность в процентах от активной при разных коэффициентах cos(φ) и tg(φ).

Коэффициент мощности	1	0,99	0,97	0,95	0,94	0,92	0,9	0,87	0,85	0,8	0,7	0,5	0,316
Коэффициент Реактивной мощности	0	0,14	0,25	0,33	0,36	0,43	0,484	0,55	0,6	0,75	1,02	1,73	3,016
Реактивная мощность в % от активной	0	14	25	33	36	43	48,4	55	60	75	102	173	301,6

Компенсация реактивной мощности потребителей инфраструктуры городов и ПГТ.

Помимо специфического подхода к целесообразности и необходимости компенсации реактивной мощности в жилой застройке и общественных зданиях, ни РД 34.20.185-94 или СП 31-110-2003, ни СП 256.1325800.2016 с изменениями N 1, N 2, введенными в действие с 27. 06.2018 и 20.03.2019 соответственно, а также изменением N 3 (вводится в действие с 26.10.2019) не определяют норм и требований к проектированию и расчету нагрузок силовых линий метрополитенов, а также систем электроснабжения троллейбусов и трамваев, в том числе тяговых подстанций, обеспечивающих работу троллейбусов, депо, заводов, мастерских по ремонту и т.д., хотя:

электроснабжение трамваев, как транспорта постоянного тока по сути является системой переменных напряжения и тока, причем резко несинусоидальный характер изменения тяговых значений напряжения и тока определяет очень низкие значения и очень высокие значения соответственно коэффициента мощности и коэффициента реактивной мощности.

Это оказывает крайне негативное влияние на питающую сеть, тяговую подстанцию и, соответственно, распределительную сеть электросетевой компании, а значит мероприятия по компенсации реактивной мощности в системах электроснабжения троллейбусов и трамваев являются обязательными;

в СП 32-105-2004 по проектированию метрополитенов, на который ссылаются СП 120. 13330.2012 (акт. редакция СНиП 32-02-2003), определены рекомендуемые расчетные значения коэффициента одновременности Кор и коэффициента мощности электромеханических, осветительных установок и средств связи, присоединяемых соответственно к РУ1 и РУ2 подстанций ТПП и ПП.

В то же время СП 32-105-2004 регламентируют, что tg(φ) в формуле определения реактивной мощности соответствует значению cos(φ) для рассчитываемой нагрузки, однако de facto даже при значении коэффициента мощности 0.95 коэффициент tg(φ) = 0.25 и объем потребляемой реактивной мощности составляет не менее 25% от активной (см. таблицу выше).

Таблица. Коэффициент одновременности Кор и коэффициент мощности потребителей энергии метрополитенов для расчетов нагрузки согласно СП 32-105-2004.

Потребитель	Коэффициент одновременности Кор	Коэффициент мощности cos(φ)
Эскалаторы при работе на подъем		0. 82
Эскалаторы при работе на спуск		0.2
Тоннельная вентиляция	0.8	0.9
Местная вентиляция	0.4	0.8
Нагревательные приборы	0.5	1.0
Насосные установки	0.12 – 0.5	0.9
Рабочее и аварийное освещение	Суммарно по паспортным значениям отдельных осветительных установок
Другие	0.3	0.8

Таким образом, с учетом даже расчетных значений коэффициентов мощности в нормативно-правовых актах компенсация реактивной мощности на непромышленных объектах сегодня является не просто финансово и технически целесообразной, а критически необходимой, однако:

выбор способа повышения коэффициента мощности должен быть профессиональным и осуществляться профильной компанией;

любые мероприятия по компенсации реактивной мощности необходимо проводить только после энергоаудита объекта (или сегмента сети), что позволит определить реальные коэффициенты мощности оборудования и подобрать оптимальную установку.

ESR конденсатора, коэффициент рассеяния, тангенс угла потерь, Q

Важные параметры, связанные с конденсаторами, включают: ESR – эквивалентное последовательное сопротивление, коэффициент рассеяния, тангенс угла потерь и Q.

Емкость Учебное пособие Включает:
Емкость
Формулы конденсаторов
Емкостное реактивное сопротивление
Параллельные и последовательные конденсаторы
Диэлектрическая проницаемость и относительная диэлектрическая проницаемость
Коэффициент рассеяния, тангенс угла потерь, ESR
Таблица преобразования конденсаторов

ESR или эквивалентное последовательное сопротивление конденсатора, его DF или коэффициент рассеяния, тангенс угла потерь и Q или добротность — все это важные факторы в спецификации любого конденсатора.

Такие факторы, как ESR, коэффициент рассеяния, тангенс угла потерь и добротность, важны во многих аспектах работы конденсатора и могут определять типы приложений, для которых может использоваться конденсатор.

Поскольку четыре параметра взаимосвязаны, ESR, DF, тангенс угла потерь и Q будут рассмотрены на этой странице.

ESR, DF и Q — все это аспекты характеристик конденсатора, которые влияют на его характеристики в таких областях, как работа в радиочастотном диапазоне. Однако ESR и DF также особенно важны для конденсаторов, работающих в источниках питания, где высокое ESR и коэффициент рассеяния, DF приводят к рассеиванию большой мощности в конденсаторе.

ESR конденсатора, эквивалентное последовательному сопротивлению

Эквивалентное последовательное сопротивление или ESR конденсатора влияет на многие области применения конденсаторов.

Эквивалентный последовательный резистор действует как любой другой резистор, вызывая падение напряжения и рассеивая тепло. Это означает, что конденсатор не является идеальным конденсатором, которого многие из нас могли бы ожидать.

ESR конденсатора отвечает за энергию, рассеиваемую в виде тепла, и прямо пропорциональна DF. При полном анализе схемы конденсатор следует изображать как его эквивалентную схему, включая идеальный конденсатор, но также и с его последовательным ESR.

Эквивалентное последовательное сопротивление обусловлено рядом факторов, включая омические потери в самих выводах и обкладках, а также потери в диэлектрическом материале, используемом между обкладками конденсатора.

ESR конденсатора, базовое эквивалентное последовательное сопротивление

. Хотя основное внимание может уделяться эквивалентному последовательному сопротивлению или tanδ конденсатора, также стоит помнить, что эквивалентная схема конденсатора также включает в себя другие эквивалентные значения электронных компонентов. Он может включать эквивалентную последовательную индуктивность, а также параллельное сопротивление.

Во многих случаях эти другие компоненты могут быть неприменимы и могут усложнить рассмотрение, а ESR можно решить отдельно, хотя стоит помнить, что существуют и другие элементы электронной схемы.

Эквивалентная схема конденсатора

Конденсаторы с высокими значениями ESR рассеивают мощность в виде тепла. Для некоторых цепей только с низкими значениями тока это может не быть проблемой, однако во многих цепях, таких как схемы сглаживания источника питания, где уровни тока высоки, уровни мощности, рассеиваемые ESR, могут привести к значительному повышению температуры.

Это должно быть в рабочих пределах конденсатора, иначе может произойти его повреждение, и это должно быть учтено при проектировании схемы. Если повышение температуры слишком велико, конденсатор может быть необратимо поврежден или даже разрушен.

Для электролитических конденсаторов, которые, как правило, используются в приложениях с большим током, значительное повышение температуры увеличивает эффекты старения и, следовательно, сокращает ожидаемый срок службы, даже если они не приводят к фактическому повреждению или разрушению. Это демонстрирует необходимость учитывать ESR при выборе правильного электронного компонента для данной конструкции электронной схемы

Обнаружено, что при повышении температуры конденсатора ESR обычно увеличивается, хотя и нелинейно. Увеличение частоты также имеет аналогичный эффект.

Очевидно, что ESR конденсатора должен быть как можно ниже для всех электронных схем, чтобы работа конденсатора была как можно ближе к идеальной. Однако в электронных схемах, таких как сглаживающие конденсаторы в источниках питания, где уровни тока могут быть высокими, а сопротивление источника должно быть низким, ESR может быть важным фактором при выборе правильного электронного компонента.

Коэффициент рассеяния и тангенс угла потерь

Хотя показатель ESR конденсатора упоминается чаще, коэффициент рассеяния и тангенс угла потерь также широко используются и тесно связаны с ESR конденсатора.

Несмотря на то, что коэффициент рассеяния и тангенс угла потерь практически одинаковы, они немного отличаются друг от друга, что полезно при проектировании различных типов цепей. Обычно коэффициент рассеяния используется на более низких частотах, тогда как тангенс угла потерь более применим для высокочастотных применений.

Определения коэффициента рассеяния и тангенса угла потерь

Чтобы лучше понять как коэффициент рассеяния, так и тангенс угла потерь, необходимо дать краткие определения этих терминов.

Во-первых, давайте посмотрим на определение коэффициента рассеяния:

Определение коэффициента рассеяния:

Коэффициент рассеяния определяется как значение тенденции диэлектрических материалов поглощать часть энергии при подаче сигнала переменного тока.

Отсюда видно, что коэффициент рассеяния конденсатора больше смотрит на то, как диэлектрик, особенно конденсатора, поглощает энергию.

Тангенс угла потерь рассматривает тот же вопрос, но с точки зрения фазового угла, связанного с поглощением энергии. Этот рисунок, как правило, более широко используется в сценариях проектирования радиочастотных цепей.

Определение тангенса угла потерь:

Тангенс угла потерь определяется как тангенс разности угла сдвига фаз между напряжением конденсатора и током конденсатора относительно теоретического 9Ожидается значение 0 градусов, эта разница вызвана диэлектрическими потерями внутри конденсатора. Значение δ (греческая буква дельта) также известно как угол потерь.

Тангенс угла потерь конденсатора

Из диаграммы и определения тангенса угла потерь конденсатора видно, что можно вывести следующее уравнение.

tanδ=DF

tanδ=1Q

tanδ=ESRXc

Где:
δ = угол потерь (греческая буква дельта)
DF = коэффициент рассеяния
Q = добротность
ESR = эквивалентное последовательное сопротивление
X _c = реактивное сопротивление конденсатора в омах.

Конденсатор Q

Удобно определять добротность или добротность конденсатора. Это фундаментальное выражение потерь энергии в резонансной системе. По сути, для конденсатора это отношение накопленной энергии к энергии, рассеиваемой за цикл.

Далее можно сделать вывод, что Q можно выразить как отношение емкостного реактивного сопротивления к ESR на интересующей частоте:

Q=XcESR

Где
Q = добротность конденсатора
X _c = емкостное реактивное сопротивление конденсатора в Омах
ESR = эквивалентное последовательное сопротивление в Омах

Поскольку Q можно довольно легко измерить и он обеспечивает повторяемость измерений, это идеальный метод для количественной оценки потерь в компонентах с малыми потерями.

Конденсатор Q является важным параметром для таких схем, как фильтры и генераторы. В этих схемах любые потери приведут к уменьшению добротности самого конденсатора и всего резонансного контура фильтра или генератора. Это может привести к снижению производительности.

Эффекты СОЭ

Эквивалентное последовательное сопротивление обычно связано с электролитическими конденсаторами и часто с танталовыми конденсаторами, поскольку эти электронные компоненты обычно имеют более высокие значения емкости, а конструкция этих конденсаторов приводит к относительно высоким значениям последовательного сопротивления.

Электролитические конденсаторы часто используются в качестве резерва энергии в источниках питания и т. д. для хранения энергии, которая будет подаваться, когда форма волны выпрямленного напряжения падает в течение частей цикла и т. д.

Их также можно использовать в импульсных регуляторах для устранения пиков переключения и т. д.

В обоих случаях потери из-за ESR снижают способность конденсатора быстро накапливать или накапливать заряд.

Для электронных схем, где на входе используется конденсатор, ESR увеличивает высокочастотный шум на конденсаторе, что снижает эффективность фильтрации конденсатора. Если конденсатор используется для сглаживания выходного сигнала и т. д., более высокое ESR вызывает больше пульсаций, поскольку конденсатор не сможет поглотить и обеспечить требуемое количество тока.

ESR конденсатора особенно важно в электронных схемах, которые имеют низкий рабочий цикл с высокочастотными импульсами тока. В этих случаях напряжение пульсаций, возникающее из-за более высокого уровня ESR, будет больше, чем ожидалось, исходя только из емкости.

Также может быть обнаружено, что ESR будет уменьшаться с повышением температуры, и это может означать, что пульсации уменьшаются по мере нагрева сборки.

Другая проблема в некоторых случаях заключается в том, что резистивный элемент в том, что можно считать чисто реактивной цепью, может привести к неожиданным сдвигам фазовой характеристики, и это может повлиять на стабильность некоторых электронных схем.

Характеристики СОЭ

Эквивалентное последовательное сопротивление важно во многих электронных схемах, и, соответственно, некоторые конденсаторы изготавливаются специально для обеспечения низкого ESR. Несмотря на то, что ESR важно, кажется, что не всегда существует последовательный способ определения ESR, и это может затруднить сравнение одного конденсатора с другим.

Поскольку ESR зависит от рабочей температуры и частоты, в спецификации есть несколько переменных. Именно здесь разные производители представляют свои спецификации по-разному.

Наиболее распространенная спецификация для ESR при 25°C и частоте 100 Гц, что в два раза превышает частоту сети в Европе и т. д., или иногда указывается при 120 Гц, так как это вдвое больше частоты сети в США. Иногда приводится формула, позволяющая рассчитать ESR на других частотах.

Другие производители конденсаторов могут предоставлять данные другими способами, иногда давая методы расчета ESR в требуемых рабочих точках. В целом это может стать немного запутанным.

Также интересно отметить, что для конденсаторов сравнимых размеров и емкостного напряжения и номинала CV электронный компонент с более высокой емкостью и более низким номинальным напряжением будет иметь более низкое ESR. Кроме того, ESR имеет тенденцию быть ниже для алюминиевых электролитических конденсаторов с длинными тонкими корпусами, потому что сопротивление фольги уменьшается.

Еще один момент, который следует отметить, это то, что конденсаторы с большими габаритными размерами корпуса иногда могут иметь более низкое ESR, поскольку толщина фольги может быть больше.

Сопротивление конденсатора, коэффициент рассеяния, тангенс угла потерь и добротность — все это важные аспекты потерь в конденсаторе. Все они связаны между собой и существенно различаются методами рассмотрения одного и того же вопроса. Однако они используются в различных областях схемотехники, так как ESR конденсатора, коэффициент рассеяния, тангенс угла потерь и добротность указаны в листах спецификаций, но для разных конденсаторов, используемых в разных областях.

Дополнительные основные понятия и руководства по электронике:
Напряжение
Текущий
Сила
Сопротивление
Емкость
Индуктивность
Трансформеры
Децибел, дБ
Законы Кирхгофа
Q, добротность
РЧ-шум
Сигналы

Вернуться в меню основных понятий электроники . . .

Электронная медицинская карта Tangent-EHR — Tangent-EHR LLC

Сторонние биллинговые компании (биллинговые компании) могут не нести ответственности: Многие практики пытались уменьшить бремя медицинских ошибок в счетах и кодах, заключая контракты со сторонними поставщиками. для обработки этих услуг. Ошибка многих провайдеров заключается в том, что они считают, что их подверженность ошибкам неправильного кодирования прекращается из-за контракта, который они заключили со сторонним поставщиком. Это неправда.

Министерство здравоохранения и социальных служб и Министерство юстиции продемонстрировали, что их не интересуют сторонние поставщики счетов. Эти федеральные агентства будут нести ответственность за имя врача и практику по контрактам Medicare и Medicaid. В контракте нет формулировок, которые передавали бы риск или защищали вашу практику от ошибок стороннего биллера (биллинговых компаний)

Tangent EMR обеспечивает контроль над кодированием для врачей . Коды МКБ-9 и коды CPT являются частью каждого шаблона клинической оценки, созданного врачами в U-Charts. Каждая клиническая оценка, кабинетная процедура и хирургическая процедура, проводимая врачом, имеет специализированную пользовательскую U-диаграмму, которая включает соответствующие коды МКБ-9 и СРТ. Одним щелчком мыши в конце каждой клинической оценки и/или процедуры врачи гарантируют, что их лицензия и финансовое будущее не находятся в руках канцелярского персонала по выставлению счетов.

Распространенные ошибки кодирования, допускаемые небрежными биллерами:

Выставление счетов с неправильным кодом процедуры: Имея более 75 000 кодов CPT, легко представить себе выбор неправильного кода процедуры. Однако источником этой ошибки обычно является не путаница в выполняемой процедуре. Неполные или неточные описания кода в формах встречи, шпаргалках и электронных системах оплаты являются значительным источником ошибок. Неспособность прочитать редакционные комментарии в начале раздела в книге CPT или примечания рядом с кодом является еще одним источником ошибок такого типа.

Неправильное использование модификаторов: Модификаторы — это двузначные коды, добавленные к услуге, которые сообщают плательщику об особых обстоятельствах. Биллеры часто неправильно используют модификаторы CPT или HCPCS. Непонимание, неверная информация или желание получить оплату претензии приводит к использованию неверных модификаторов. Однако правильное использование модификаторов имеет решающее значение как для соблюдения требований, так и для целей получения дохода.

Отсутствие привязки диагностических кодов: Код CPT или HCPCS сообщает плательщику, какая услуга была оказана. Диагностический код сообщает плательщику причину услуги. У некоторых пациентов имеется более одного состояния, и им могут потребоваться несвязанные услуги. Другие пациенты могут получать услуги, которые покрываются только при определенных показаниях. Например, пациент обращается к семейному врачу по поводу гипертонии, но во время того же визита у него удаляется бородавка. Код посещения кабинета должен быть связан с гипертонией, а код разрушения бородавок должен быть связан с кодом диагноза бородавок.

Повышающее кодирование: Повышающее кодирование происходит, когда медицинский платежный код неправильно изменяется на единицу, что означает более серьезный диагноз или лечение. Это незаконно и может привести к завышению счета. Типичные примеры повышения кодирования включают такие вещи, как кодирование известного лекарства, когда использовалось непатентованное, или кодирование обычного посещения офиса как стационарного лечения.

Разделение: Разделение происходит, когда расходы, которые обычно подпадают под один код счета, указываются отдельно. Это может сделать ваш счет намного выше, потому что товары должны оплачиваться по пакетному тарифу. Пример разделения может возникнуть, если несколько медицинских тестов, которые должны подпадать под один и тот же код, оплачиваются отдельно.

Кодирование диагноза и необходимость медицинской помощи: Плательщики все чаще поднимают вопрос о необходимости медицинской помощи. Medicare обычно определяет услуги, необходимые с медицинской точки зрения, как те, которые «разумны и необходимы для диагностики или лечения болезни или травмы или для улучшения функционирования деформированного члена тела».

У других плательщиков есть свои вариации определения, но вкратце медицинская необходимость – это делать правильные вещи для нужного пациента в нужное время и в нужном месте. Заявки на услуги, которые не соответствуют требованиям медицинской необходимости, обычно сразу отклоняются; если они будут выплачены по ошибке, возмещение может быть возмещено в будущем. Объяснением отказа может быть «непокрываемая услуга» или «не показано по медицинским показаниям».

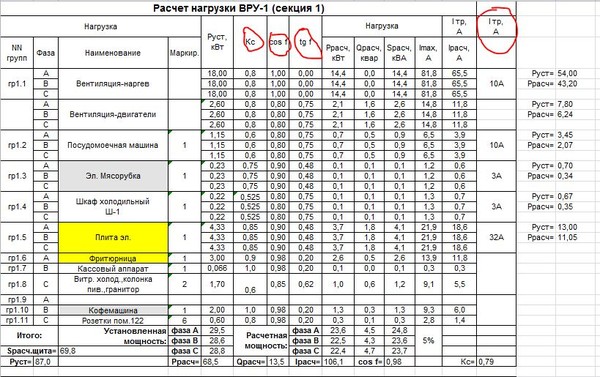

Тангенс фи для различных потребителей таблица: Таблица определения реактивной мощности конденсаторной установки
