Термосигнализатор ткп 160
ООО Лидер-Энерго осуществляет поставку термометра ТКП-160 и других запчастей к трансформаторам по России и странам СНГ.
Термометр манометрический сигнализирующий ТКП-160-Сг-М3 предназначен для измерения теплотехнических параметров и управления внешними электрическими цепями от сигнализирующих устройств приборов.
Термометры подразделяются на дистанционные и местные (с жесткой связью).
- Соединение термобаллона с корпусом для местных термометров осуществляется в двух исполнениях:
- с радиальным расположением термобаллона;
- с осевым расположением термобаллона.
Область применения термосигнализатора ТКП-160
Электрические отопительные котлы, водонагреватели, термостаты, масляные трансформаторы, сауны, управление температурными режимами нагревательных элементов промышленных и быто-вых установок (термопластавтоматы, пресса для изготовления РТИ и пластмассы и т.п.).
Технические характеристики термосигнализатора ТКП-160
| Характеристики | Значения |
|---|---|
| Пределы измерений, °C | от -25 до +75; от 0 до +120; от +100 до +200; от +200 до +300 |
| Длина соединительного капилляра дистанционного термометра, м | 0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25 |
| Длина погружения термобаллона, мм | 160, 200, 250, 315, 400, 500, 630, 800, 1000 |
| Диаметр термобаллона, мм | 12, 14, 16 |
| Класс точности термометров | 1,5; 2,5 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Напряжение питания сигнализирующего устройства | до 220 В частотой 50 Гц |
| Разрывная мощность контактов сигнализирующего устройства, В·А | 50 |
| Масса, кг: | |
| — дистанционного (с капилляром 25 м) | 4,5 |
| — местного | 2,5 |
| Средний срок службы, лет, не менее | 10 |
| Материал термобаллона | ЛС 59-1; 12Х18Н10Т |
| Вид защитной оболочки капилляра для дистанционных термометров: | |
| — медная | А |
| — полиэтиленовая | Б |
| — поливинилхлоридная | Г |
| Заполнитель системы в зависимости от предела измерений | метил хлористый технический ГОСТ 12794-80 ацетон ГОСТ 2758-84 толуол ГОСТ 5789-78 хладон ГОСТ 8502-93 |
ПОЛУЧИТЬ КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ НА ПОСТАВКУ

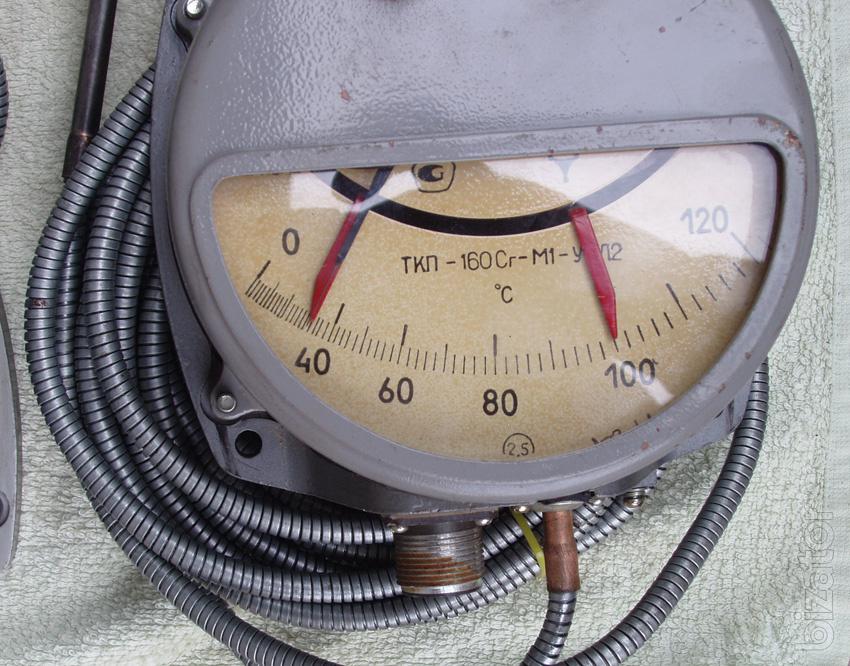

160Сг-М3 — Термометр манометрический показывающий сигнализирующий
Назначение
Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3 предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках и управления внешними электрическими цепями от сигнализирующих устройств.
Используются в самых разных областях народного хозяйства. Одни из самых распространенных применений — контроль температуры масла в трансформаторах, сауны, отопительные котлы, термостаты;
ТКП-160Сг-М3 — новое поколение термометров манометрических сигнализирующих, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2. Благодаря применению новых технологий изготовления деталей, удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора. Основное отличие ТКП-160Сг-М3 от ТКП-160Сг-М2 — использование в конструкции штампованного корпуса вместо литого.
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.
Отличительные преимущества ТКП-160Сг-М3:
• Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма.
• Сигнализирующее устройство на микропереключателях.
• Разрывная мощность контактов 50ВА.
• Масса измерительной части 1,0 кг.
• Гарантия производителя 36 месяцев.
Модификации
ТКП-160Сг-М3 НШ или ЩШ — настенное или щитовое исполнение, штампованный корпус. Это стандартное исполнение, обычно если нужен ТКП-160Сг-М3, то имеют ввиду это исполнение.
ТКП-160Сг-М3-1 — тоже самое что предыдущее, но с повышенной влагостойкостью корпуса IP54, заказная модель.
ТКП-160Сг-М3 Л — исполнение с литым а не штампованным корпусом, таким же как у ТКП-160Сг-М2, заказная модель.
ТКП-160Сг-М3 местные — без капилляра, термобаллон крепиться непосредственно к корпусу термометра, бывают радиального или осевого исполнения, заказная модель.
Технические характеристики
| Пределы измерений, °С | -25…+75 | 0…100 | 50…150 | 100…200 | 200…300* |
| 0…120 | |||||
| Заполнитель термосистемы | хладон 22 | метил хлористый | этил хлористый | ацетон | толуол |
| Класс точности | 1,5; 2,5 | ||||
| Длина соединительного капилляра, м | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25 | ||||
| Глубина погружения термобаллона, мм | 125*;160; 200; 250; 315; 400; 500; 630; 800; 1000 | ||||
| Диаметр термобаллона, мм | 12*; 14*; 16 | 16 | |||
| Материал термобаллона | Латунь ЛС-59, нерж. сталь* | нерж.сталь | |||
| Вид защитной оболочки капилляра | А — медная, Б — полиэтиленовая | А — медная | |||
| Разрывная мощность контактов сигнализирующего устройства, ВА | 50 | ||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ2, Т2, ТВ3 | ||||
| Напряжение внешних коммутируемых цепей переменного тока, В | 220В/50Гц для исполнений УХЛ2, Т2 | ||||
| 250В/60Гц для исполнения ТВ3 | |||||
| Степень пылевлагозащиты | IP54 | ||||
| Группа виброустойчивости | L3 по ГОСТ 52931-2008 | ||||
| Межповерочный интервал | 1 год | ||||
| Гарантийный срок эксплуатации | 5 лет | ||||
| Срок службы, не менее | 10 лет | ||||
*Специсполнения
Для диапазона 200…300°С термобаллон изготавливается из нержавеющей стали, защитная оболочка — медная.
Термобаллоны с глубиной погружения 125мм изготавливаются диаметром 16мм из нержавеющей стали.
Термобаллоны диаметром 12мм и 14мм изготавливаются глубиной погружения 160мм из нержавеющей стали
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С.
Межповерочный интервал – 1 год.
Выпускаются по СНИЦ.405 153.008 ТУ
Давление измеряемой среды до 1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Чертежи и габаритные размеры
| Дистанционное настенное исполнение (стандарт) | Дистанционное щитовое исполнение (заказное) |
Прайс-лист на ТКП-160Сг-М3
| Наименование | за единицу без НДС | за единицу с НДС | |
Термометры манометрические, конденсационные показывающие сигнализирующие специального исполнения с повышенной влагостойкостью ТКП-160Сг-М3-1 Заказная модель, повышенная влагостойкость корпуса IP54 | ТКП-160Сг-М3-1 длина капилляра от 0,6 м до 6,0 м кл. 2,5 | 7 950-00 | 9 381-00 |
| ТКП-160Сг-М3-1 длина капилляра от 0,6 м до 6,0 м кл.1,5 | 8 340-00 | 9 841-20 | |
| ТКП-160Сг-М3-1 длина капилляра свыше 6,0 м до 25,0 м кл.2,5 | 9 170-00 | 10 820-60 | |
| ТКП-160Сг-М3-1 длина капилляра свыше 6,0 м до 25,0 м кл.1,5 | 9 610-00 | 11 339-80 | |
| ТКП-160Сг-М3-1 с т/баллоном из ст.12Х18Н10Т(дл.кап. от 0,6 м до 6,0 м) кл.2,5 | 9 690-00 | 11 434-20 | |
| ТКП-160Сг-М3-1 с т/баллоном из ст.12Х18Н10Т(дл.кап. от 0,6 м до 6,0 м) кл.1,5 | 10 150-00 | 11 977-00 | |
| ТКП-160Сг-М3-1 с т/баллоном из ст. 12Х18Н10Т (дл. кап. свыше 6,0 м до 25,0 м) кл.2,5 | 11 590-00 | 13 676-20 | |
ТКП-160Сг-М3-1 с т/баллоном из ст. 12Х18Н10Т (дл. кап. свыше 6,0 м до 25,0 м) кл.1,5 | 12 130-00 | 14 313-40 | |
Термометры манометрические, конденсационные показывающие сигналицирующие в штампованном корпусе настенного (НШ) или щитового (ШЩ) исполнения ТКП-160Сг-М3 Стандартное исполнение, штампованный корпус IP43 настенного (НШ) или щитового (ШЩ) исполнения | ТКП-160Сг-М3 НШ, ЩШ длина капилляра от 0,6 м до 6,0 м кл.2,5 | 7 950-00 | 9 381-00 |
| ТКП-160Сг-М3 НШ, ЩШ длина капилляра от 0,6 м до 6,0 м кл.1,5 | 8 340-00 | 9 841-20 | |
| ТКП-160Сг-М3 НШ, ЩШ длина капилляра свыше 6,0 м до 25,0 м кл.2,5 | 9 170-00 | 10 820-60 | |
| ТКП-160Сг-М3 НШ, ЩШ длина капилляра свыше 6,0 м до 25,0 м кл.1,5 | 9 610-00 | 11 339-80 | |
ТКП-160Сг-М3 НШ, ЩШ с т/баллоном из ст. 12Х18Н10Т(дл.кап. от 0,6 м до 6,0 м) кл.2,5 | 9 690-00 | 11 434-20 | |
| ТКП-160Сг-М3 НШ, ЩШ с т/баллоном из ст.12Х18Н10Т(дл.кап. от 0,6 м до 6,0 м) кл.1,5 | 10 150-00 | 11 977-00 | |
| ТКП-160Сг-М3 НШ, ЩШ с т/баллоном из ст. 12Х18Н10Т (дл. кап. свыше 6,0 м до 25,0 м) кл.2,5 | 11 590-00 | 13 676-20 | |
| ТКП-160Сг-М3 НШ, ЩШ с т/баллоном из ст. 12Х18Н10Т (дл. кап. свыше 6,0 м до 25,0 м) кл.1,5 | 12 130-00 | 14 313-40 | |
Термометры манометрические, конденсационные показывающие сигнализирующие в литом корпусе ТКП-160Сг-М3 Л Заказное исполнение, литой корпус | ТКП-160Сг-М3 Л длина капилляра от 0,6 м до 6,0 м кл.2,5 | 8 490-00 | 10 018-20 |
ТКП-160Сг-М3 Л длина капилляра от 0,6 м до 6,0 м кл. 1,5 | 8 880-00 | 10 478-40 | |
| ТКП-160Сг-М3 Л длина капилляра свыше 6,0 м до 25,0 м кл.2,5 | 9 780-00 | 11 540-40 | |
| ТКП-160Сг-М3 Л длина капилляра свыше 6,0 м до 25,0 м кл.1,5 | 10 240-00 | 12 083-20 | |
| ТКП-160Сг-М3 Л с т/баллоном из ст.12Х18Н10Т(дл.кап. от 0,6 м до 6,0 м) кл.2,5 | 10 340-00 | 12 201-20 | |
| ТКП-160Сг-М3 Л с т/баллоном из ст.12Х18Н10Т(дл.кап. от 0,6 м до 6,0 м) кл.1,5 | 10 830-00 | 12 779-40 | |
| ТКП-160Сг-М3 Л с т/баллоном из ст. 12Х18Н10Т (дл. кап. свыше 6,0 м до 25,0 м) кл.2,5 | 12 350-00 | 14 573-00 | |
| ТКП-160Сг-М3 Л с т/баллоном из ст. 12Х18Н10Т (дл. кап. свыше 6,0 м до 25,0 м) кл.1,5 | 12 940-00 | 15 269-20 | |
| Термометры манометрические, конденсационные показывающие сигнализирующие местного исполнения ТКП-160Сг-М3 местные | ТКП-160Сг-М3 с радиальным расположением термобаллона кл. 2,5 | 9 780-00 | 11 540-40 |
| ТКП-160Сг-М3 с радиальным расположением термобаллона кл.1,5 | 10 240-00 | 12 083-20 | |
| ТКП-160Сг-М3 с осевым расположением термобаллона кл.2,5 | 9 780-00 | 11 540-40 | |
| ТКП-160Сг-М3 с осевым расположением термобаллона кл.1,5 | 10 240-00 | 12 083-20 | |
| Вид защитной оболочки капилляра А – медная (при заказе прибора с капилляром в медной оболочке – доплата за каждый метр капилляра) | Капилляр в медной оболочке (метраж по спецификации заказа) | 43-00 за 1 м | 50-74 за 1 м |
