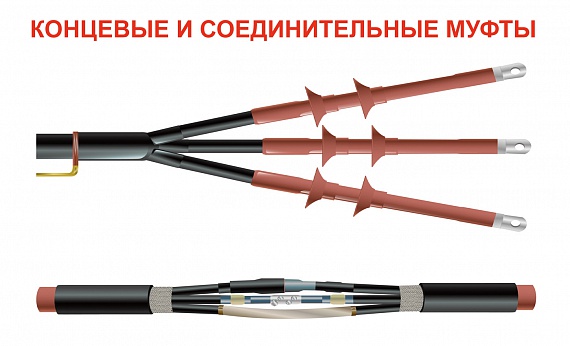

Соединительная муфта10 кВ (АСБ, ААБ) является устройством, основным предназначением которого является соединение электрокабелей напряжением 6-10 кВ.



Стоимость работ — 9 800 р

*Стоимость может меняться в зависимости от условий проведения работ.

Перед установкой соединительной муфты обязательно проводится ступенчатая разделка изоляции на конце соединяемых кабелей. Ступенчатая разделка — это процесс поэтапного удаления покрова из джута, слоя брони, подушки (волокнистой или бумажной), поясной изоляции и дальнейшей изоляции каждой жилы. Размеры участка, на котором выполняется разделка определяются напряжением электрокабеля, диаметром сечения кабельных жил.

Если монтаж соединительной муфты производится на кабели с бумажной изоляцией, перед установкой исследуют присутствие влаги. С этой целью с конца кабеля аккуратно срезают несколько лент из бумаги и погружают их в парафин (перед этим его доводят до температуры 130-150 градусов по Цельсию). Если лента влажная, выделяется пена и раздается легкое потрескивание. Количество монтируемых муфт на 1 км кабельной линии зависит от марки и сечения кабеля.



Заказать монтаж соединительной муфты 10 кВ (АСБ, ААБ)

Позвоните по номеру 8 (962) 964-37-17 или закажите обратный звонок в удобное для вас время — наш менеджер свяжется с Вами и проконсультирует по всем вопросам.

Процедура установка муфт является сложной, так как сопряжена с рядом нюансов и особенностей . Чтобы добиться отличного результата лучше воспользоваться услугами специалистов. Компания «ПоискКабеля» предлагает высококачественную установку по выгодным ценам.

Для заказа услуги позвоните нам или закажите обратный звонок через специальную форму на сайте. Возникли вопросы или нужна консультация? Наши менеджеры будут рады проконсультировать и выработать оптимальное решение имеющейся проблемы, с учетом особенностей вашей ситуации.

Специалисты «ПоискКабеля» оперативно выполнят ремонт кабельной линии с установкой требуемых кабельных муфт и соблюдением норм и технических регламентов. Работу выполнят квалифицированные специалисты с многолетним опытом, прошедшие спец.подготовку и ежегодную аттестацию.

Услуги

Контакты

Московская область,
Королёв пр-т Академика Королёва д.6а пом.1

8 (962) 964-37-17

info@poiskcabel. ru

Последние работы

Ремонт кабельной линии 10кВ

19 декабря 2020

Ремонт кабельной линии 6кВ

19 декабря 2020

Монтаж концевых муфт кабельной линии 10кВ на кабеле марки АСБ 3х120

02 августа 2020

Ремонт кабельной линии 10 кВ

02 августа 2020



Монтаж соединительных муфт 3СТп-10

Инструкция по монтажу соединительных термоусаживаемых муфт для 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение 6 и 10 кВ марки ЗСТп-10 (КВТ) электротехнического завода «КВТ».

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа! Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом!

Комплектовачная ведомость 3СТп-10-150/240

Наименование

Кол-во

Ед. изм.

Размер, мм

1

Изолирующая перчатка

2

шт

ЗПИ-З

2

Жильная изолирующая трубка

6

шт

35/14-325

3

Толстостенная манжета (на место соединения жил)

3

шт

55/20-200

4

Внутренний кожух

1

шт

120/28-900

5

Внешний защитный кожух

1

шт

130/36-1200

6

Герметик маслостойкий (на конус и корень разделки)

2

рулон

+

7

Пластина-герметик узла заземления

2

шт

+

8

Мастика для заполнения межфазного пространства

3

шт

+

9

Изолирующая распорка

1

шт

+

10

Провод заземления (ПМЛ)

1

шт

25 мм кв.

11

Припой (ПОС-30)

1

шт

+

12

Паяльный жир

1

шт

+

13

Пружина постоянного давления

2

шт

+

14

Бандажная проволока

3

метр

+

15

Изоляционная лента (ПВХ)

1

рулон

+

16

Бандажная нить

1

метр

+

17

Киперная лента

1

рулон

+

18

Экранирующая алюминиевая лента

1

рулон

+

19

Салфетка Х/Б

4

шт

+

20

Перчатки монтажника

1

пара

+

21

Инструкция по монтажу

1

шт

+

22

Комплектовочная ведомость

1

шт

+

23

Упаковочная коробка

1

шт

+

ОБЛАСТЬ ПРИМЕНЕНИЯ

Муфты соединительные типа ЗСТп-10 (КВТ) предназначены для соединения трехжильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте. Монтаж соединительных муфт может быть осуществлен для следующих основных типов 3-х жильного кабеля: ААБл, АСБ, ААШв, АСШв, СБ и их аналогов.

МЕРЫ БЕЗОПАСНОСТИ

Монтаж муфты должен производиться с соблюдением «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», «Правил технической эксплуатации электроустановок потребителей», «Правил пожарной безопасности для энергетических предприятий», «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ», а также правил и инструкций, действующих на предприятии, применяющем данные муфты.

ТИПОРАЗМЕРЫ МУФТ

Выбор типоразмеров муфт производится в зависимости от сечения жил кабеля (см. табл.). Базовая комплектация включает в себя аксессуары для монтажа узла заземления комбинированным методом: для крепежа провода заземления к металлической оболочке кабелей используются роликовые пружины постоянного давления: крепеж на бронелентах кабеля осуществляется методом пайки. Дополнительно муфты ЗСТп-10 (КВТ) могут комплектоваться гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком.

Типоразмеры муфт

Наименование муфты

Рабочее напряжение (кВ)

Число жил кабеля

Сечение жил кабеля (мм кв.)

Тип изоляции кабеля

ЗСТп-10-25/50

6 и 10

3

25, 35, 50

бумажная маслопропитанная изоляция

ЗСТп-10-70/120

6 и 10

3

70,95, 120

ЗСТп-10-150/240

6 и 10

3

150, 185, 240

ОБЩИЕ УКАЗАНИЯ

1. Подготовка к монтажу

  • Внимательно ознакомьтесь с инструкцией по монтажу! Не исключена, что компоненты и рабочие операции подверглись усовершенствованию с тех пор, как вы в последний раз монтировали это изделие.
  • Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18-20°С.
  • Проверить по комплектовочной ведомости наличие всех деталей в комплекте и соответствие комплекта сечению, типу и рабочему напряжению монтируемого кабеля.
  • Подготовить рабочее место, все необходимые инструменты и приспособления.
  • Перед началом работ проверить бумажную изоляцию на влажность. (Согласно технологическим требованиям, проверку бумажной изоляции кабеля проводят погружением бумажных лент в парафин, нагретый до 150°С). Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

2.Требования к условиям проведения монтажа

  • Установка термоусаживаемой арматуры должна производиться при температуре выше 0°С и относительной влажности менее 80%.
  • Работы по монтажу термоусаживаемых муфт для кабелей с маслопропитанной бумажной изоляцией, начиная со снятия слоя металлической оболочки и до окончания процесса герметизации муфты, должны проводиться без перерывов и за один раз.
  • Запрещается проводить монтаж на «открытой» площадке в дождь, туманную погоду или при высокой относительной влажности воздуха.
  • Следует предупреждать возможность появления конденсата влаги в процессе монтажа на термоусаживаемых изделиях, металлических поверхностях (на оболочке, бронелентах, кабельных гильзах и наконечниках) и кабельной изоляции.
  • Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту частиц грязи, пыли, влаги в процессе монтажа недопустимо! Все термоусаживаемые элементы муфты, используемый инструмент, поверхности кабеля, руки монтажников должны быть чистыми и сухими.

3.Требования к герметичности муфты и ее структурных компонентов

  • Перед проведением каждой технологической операции поверхность, на которую усаживается трубка или подматывается герметик должна быть очищена от пыли, жировых пятен, нагара и т. п.
  • Все зазоры, неровности, границы перепада уровней, воздушные пустоты должны быть сглажены и заполнены соответствующими герметиками. Особое внимание следует обратить на заполнение мест корневой разделки кабеля и монтажа провода заземления, зазоров между жильной изоляцией кабеля и краями соединительных гильз (хвостовиков наконечников), вмятин от опрессовки на соединительных гильзах.
  • После усадки из-под кромок термоусаживаемых деталей с нанесенным внутренним клеевым подслоем может выступать избыток термоплавкого клея. Это подтверждает хорошее качество герметизации.
  • Поверхности металлических оболочек, бронелент или шланга кабеля, предназначенные для контакта с герметиком, должны быть зачищены (оболочка и бронелента до металлического блеска) напильником или наждачной бумагой и обезжирены.
  • При намотке герметика-заполнителя и маслостойкого герметика, ленты необходимо вытягивать в 2 раза по длине. При таком вытягивании ленты, после намотки, герметик образует плотный монолитный слой, герметично соединенный с элементами муфты. Перед использованием герметиков удалить упаковочную антиадгезионную бумагу.
  • При низких температурах монтажа, герметики перед намоткой необходимо предварительно прогреть до температуры +10…+20°С.

4.Требования к технологии соединения и оконцевания кабельных жил

  • Качество и надежность всей муфты во многом определяется качеством крепежа соединительных гильз (или кабельных наконечников).
  • Размер выбранных наконечников и гильз должен соответствовать сечению, классу гибкости и типу кабельных жил.
  • Выбор модификации наконечников, аппаратных зажимов и соединительных гильз (алюминиевые, медные без покрытия, медные луженые, алюмомедные и проч.) определяется типом кабеля, типом и геометрией вводного устройства, условиями эксплуатации и т.п.
  • Перед началом монтажа внутренняя поверхность соединительных гильз и кабельных наконечников, предназначенная для контакта с токопроводящей жилой, должна быть зачищена наждачной бумагой от окисловых пленок и обезжирена.
  • Применение специальных антикоррозийных токопроводящих паст, наносимых на контактные поверхности, значительно улучшает контакт соединения и обеспечивает его долговременную надежность.
  • При монтаже наконечников и гильз методом опрессовки используйте только специальный профессиональный инструмент! Предпочтительно использование гексагональных матриц обжима .
  • После того, как пресс-клещи достигнут заданного давления, выдержать усилие в течение 1 -2 секунд для снятия эффект а «деформационной упругости» металла.
  • При использовании «механических» наконечников и гильз с болтами со срывной головкой необходимо удерживать соединители (газовым ключом или специальным прижимным устройством) в момент затяжки болтов, предохраняя кабельные жилы от деформации.

5.Требования к технологии нагрева и термоусадки изделий

  • Для усадки термоусаживаемых изделий предпочтительно использовать пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета. Остроконечное клиновидное синее пламя не допускается!
  • Соблюдайте рекомендуемые в инструкциях направления и порядок усадки изделий. Для обеспечения равномерной усадки и предотвращения локального перегрева изделий пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий 110-130°С.
  • При усадке термоусаживаемых перчаток и трубок пламя горелки следует держать в направлении усадки изделий, равномерно перемещая его по окружности кабеля. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены радиально (по окружности).
  • В зависимости от диаметра, толщины и композитного состава термоусаживаемых трубок, требуется различное время для их полной усадки. Усадка толстостенных термоусаживаемых изделий (кожухов, соединительных изолирующих манжет, перчаток) требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
  • Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить (в соответствии с рекомендациями инструкций) либо от центра трубки к ее концам, либо последовательно от одного кош ia трубки к другому.
  • Не допускается усадка термоусаживаемых трубок, имеющих заметные пережимы, глубокие царапины и раковины на внешней поверхности, надрезы на торцах.
  • Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы «контуры рельефа» того основания, на которое была усажена трубка.
  • Перед усадкой термоусаживаемых трубок и перчаток на металлические основания (слой бронелент, слой оболочки кабеля, места пайки, соединительные кабельные гильзы и наконечники) следует убедиться в отсутствии острых кромок, зазубрин и заусенцев. Все неровности и заусенцы на металлических поверхностях должны быть предварительно зашлифованы напильником или наждачной бумагой. После чего металлические поверхности должны быть очищены и обезжирены.
  • Для качественной термоусадки изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до температуры 60-70°С.
  • До полного остывания термоусаживаемой муфты или ее структурных компонентов, в процессе монтажа, изделие нельзя подвергать какому-либо механическому воздействию.

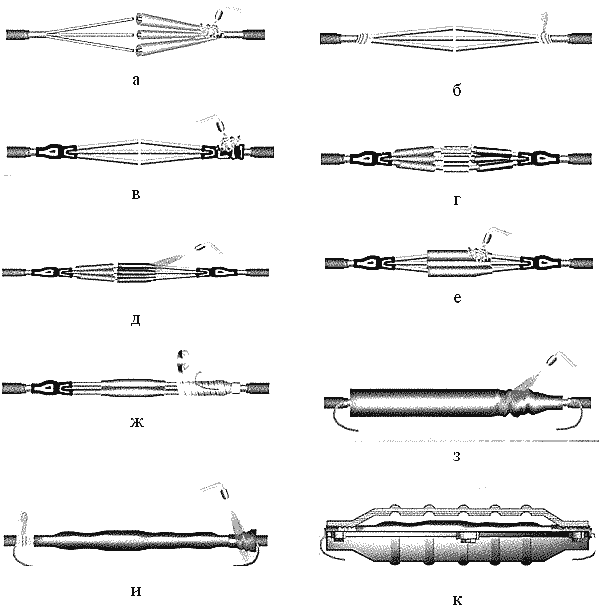

1.Подготовка кабеля к работе

1.1 Распрямить один из концов кабеля длиной 2000 мм, другой — 1000 мм и расположить их напротив друг друга, с перехлестом в 150 мм. По центру перехлеста провести маркировочную линию, после чего обрезать концы кабеля по линии.
1.2 Надеть на больший конец кабеля внешний и внутренний защитные кожухи. Сдвинуть кожухи на время монтажа вдоль кабеля, предварительно защитив внутреннюю поверхность кожухов от загрязнения (надев на кабель под кожухи упаковочный п/э пакет из комплекта муфты).

2.Разделка кабеля

2.1 Снять с обоих концов кабеля защитный покров, броню, металлическую оболочку и слой поясной изоляции согласно размерам, указанным на рисунке. Удалить жгуты межфазного заполнения. При наличии расцветочных маркировочных лент на фазной бумажной изоляции, ленты — не удалять.
2.2 На расстоянии 25 мм от среза металлической оболочки обоих концов кабеля произвести кольцевые надрезы.
2.3 Протереть сухой ветошью фазную бумажную изоляцию, сняв остатки масла с поверхности.
2.4 Развести жилы кабеля под углом, удобным для проведения работ по установке трубок жильной изоляции и перчаток, предупреждая случайные повреждения бумажной маслопропитанной изоляции и жил кабеля.
2.5 Зафиксировать на концах жил фазную бумажную изоляцию бандажом из ленты ПВХ.
2.6 Зачистить (до металлического блеска) и обезжирить слои оболочек и бронелент.
2.7 В местах, указанных на рисунке, облудить участки бронелент для последующего присоединения провода заземления (см. п. 12).

3.Установка жильных изолирующих трубок

3.1 Надеть на жилы кабеля жильные изолирующие трубки и сдвинуть их до упора в основание разделки.
3.2 Последовательно усадить изолирующие трубки в направлении от корня разделки к концам кабеля.
3.3 Повторить операции для второго конца кабеля.

4.Герметизация корней разделки кабеля

4.2 На расстоянии 5 мм от среза оболочки кабеля х/б нитками наложить бандаж на слой черной электропроводящей бумаги и удалить ее от края поясной изоляции до бандажа (линия обрыва электропроводящей бумаги должна быть ровной, без рваных, выступающих краев). Сухой ветошью убрать остатки масла с поверхности поясной изоляции.
4.3 Из части маслостойкого герметика сформировать конус и вдавить его с усилием в корешок разделки кабеля, заполнив все пустоты междужильного пространства (см. рис.) (после уплотнения расстояние от края герметика до среза поясной изоляции не должно превышать 35-40 мм).
4.4 Обмотать оставшимся герметиком корень разделки кабеля в форме «яблока» с полным перекрытием поясной изоляции и заходом 10 мм на оболочку. Максимальный диаметр намотки (на уровне среза поясной изоляции) не должен превышать диаметр металлической оболочки более чем на 15 мм. Длинна намотки — 70 мм.
4.5 Повторить операции для второго конца кабеля.

5.Установка изолирующих перчаток

5.1 Сблизить жилы кабеля и надеть на них перчатку. Сдвинуть перчатку как можно плотнее к основанию разделки.
5.2 Усадить перчатку в направлениях, указанных на рисунке. В первую очередь усадить основание пальцев по окружности. Затем усадить «пальцы» на жилы кабеля от основания. И в завершение — усадить корпусную часть перчатки от основания «пальцев» на оболочку кабеля.
5.3 Повторить операцию для второго конца кабеля.

6.Монтаж соединительных гильз

6.1 Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной горизонтали друг с другом (стык в стык).
6.2 Надеть на жилы одного из концов кабеля толстостенные изолирующие манжеты и сдвинуть их на время монтажа соединительных гильз в сторону перчаток до упора.
6.3 Удалить с концов жил изоляцию на длине, равной 1/2 длины гильзы. (Если используется гильза с внутренней перегородкой, изоляция удаляется на участке, равным длине гильзы до внутренней перегородки).
6.4 Очистить поверхность оголенных участков жил от оксидной пленки и обезжирить растворителем.
6.5 Произвести соединение жил по выбранной технологии: соединителями со срывающимися болтовыми головками, либо гильзами под опрессовку.
6.6 Зашлифовать острые кромки, выступы и заусенцы на поверхности гильз.

7.Установка толстостенных манжет

7.1 Надвинуть на место соединения толстостенные манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.

8.Установка изолирующей распорки

8.1 Раздвинуть жилы кабеля и вложить между ними изолирующую распорку, расположив ее симметрично по центру соединения.
8.2 Свести жилы кабеля максимально близко друг к другу.

9.Герметизация межфазного пространства

9.1 Произвести намотку киперной лентой, стянув жилы в двух местах по краям толстостенных манжет (указанных на рисунке).
9.2 Снять антиадгезионный защитный слой с узких граней мастики для заполнения межфазного пространства (меж фазного заполнителя). Поместить межфазный заполнитель между жилами таким образом, чтобы широкое основание было обращено наружу.
9.3 Не снимая бумаги с внешнего широкого основания, с максимальным усилием вдавить межфазный заполнитель в про странство между жилами. Вручную придать заполнителю цилиндрическую форму, равномерно распределив межфазный заполнитель по всей длине муфты, после чего удалить оставшийся слой бумаги. Если монтаж проводится при низких температурах, пластины следует предварительно прогреть до температуры + 20°С.

10.Установка внутреннего кожуха

10.1 Надвинуть на муфту внутренний кожух длиной 900 мм и расположить его симметрично относительно центра муфты.
10.2 Усадить кожух, начиная от его середины, последовательно перемещаясь в сторону торцов.
!!! Следует избегать локального перегрева кожухов по краям. Для равномерной усадки кожухов
рекомендуется оставить по краям недоусаженными участки по 10 см и усадить их в завершающий момент.

11.Восстановление экрана по оболочке (обмотка алюминиевой лентой)

11.1 Поверх внутреннего кожуха произвести намотку алюминиевой ленты с перехлестом витков 15-20 мм и заходом на металлические оболочки 20 мм.
11.2 Концы алюминиевой ленты зафиксировать на металлической оболочке бандажом из 2-3-х витков изолирующей ленты ПВХ.
11.3 Аккуратно разгладить ленту по контуру конструкции на всей длине намотки.

12.Монтаж провода заземления

12.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их бандажом из 2-3-х витков проволоки на облуженных поверхностях бронелент.
12.2 Произвести пайку провода заземления к бронелентам на обоих концах кабеля.
12.3 Сгладить выступы и острые кромки в местах пайки провода заземления, после чего обезжирить участки монтажа провода заземления и бронелент.
12.4 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления.
12.5 Установить пластину-герметик узла заземления и обжать ее руками на месте монтажа провода заземления и на участках бронелент на обоих концах кабеля.

13.Установка внешнего защитного кожуха

13.1 Надвинуть на муфту внешний защитный кожух длиной 1200 мм. Расположить его симметрично относительно центра муфты.
13.2 Усадить кожух начиная от его середины, вначале по окружности, затем последовательно перемещаясь в сторону торцов.
13.3 После усадки защитный кожух должен полностью перекрывать слои металлической оболочки, бронелент и заходить на защитный покров кабеля.
!!! Следует избегать локального перегрева кожухов по краям. Для равномерной усадки кожухов
рекомендуется оставить по краям недоусаженнымк участки по 10 см и усадить их в завершающий момент.

Монтаж муфты завершен. Дайте муфте остыть, прежде чем подвергать ее какому-либо механическому воздействию!

Индуктивная связь и способы сведения к минимуму ее влияния на промышленные установки



Сезар Кассиолато

Директор по маркетингу, качеству, проектам и услугам
Промышленная автоматизация SMAR

[email protected]



Введение

Сосуществование оборудования различных технологий и неадекватность установок способствуют излучению электромагнитной энергии и часто вызывают проблемы с электромагнитной совместимостью.

Электромагнитные помехи — это энергия, которая вызывает нежелательную реакцию любого оборудования и может быть вызвана искрением на щетках двигателя, переключением цепей напряжения, включением индуктивных и резистивных нагрузок, включением выключателей, автоматических выключателей, люминесцентных ламп, обогревателей, автомобильных зажиганий, атмосферные разряды и даже электростатические разряды между людьми и оборудованием, СВЧ-устройствами, средствами мобильной связи и т. д. Все это может спровоцировать изменения с вытекающими отсюда перегрузками, пониженными напряжениями, пиками, переходными процессами напряжения и т. д., которые могут оказывать сильное воздействие на сеть связи. . Это очень распространено в промышленности и на заводах, где электромагнитные помехи довольно часты в связи с более широким использованием машин, таких как сварочные инструменты, двигатели (MCC), а также в цифровых сетях и компьютерах поблизости от этих областей.

Самой большой проблемой, вызванной электромагнитными помехами, являются случайные ситуации, которые медленно ухудшают работу оборудования и его компонентов. Многие различные проблемы могут быть вызваны электромагнитными помехами на электронном оборудовании, такими как сбои связи между устройствами одной и той же сети оборудования и / или компьютерами, аварийные сигналы, выдаваемые без объяснения причин, действия на реле, которые не следуют логике, без команды, в дополнение к сгоранию электронные компоненты и схемы и т. д. Очень часто возникают шумы в линиях электропитания из-за плохого заземления и экранирования или даже ошибки в проекте.

Топология и распределение проводки, типы кабелей, методы защиты являются факторами, которые необходимо учитывать для минимизации воздействия электромагнитных помех. Имейте в виду, что на высоких частотах кабели работают как передающая система с перекрещивающимися и перепутанными линиями, отражают и рассеивают энергию от одной цепи к другой. Держите соединения в хорошем состоянии. В неактивных разъемах может развиться сопротивление или стать детекторами радиочастот.

Типичным примером того, как электромагнитные помехи могут повлиять на работу электронного компонента, является конденсатор, подвергающийся воздействию пикового напряжения, превышающего указанное номинальное напряжение. Это может привести к повреждению диэлектрика, ширина которого ограничена рабочим напряжением конденсатора, что может создать градиент потенциала ниже диэлектрической жесткости материала, что приведет к неисправности и даже возгоранию конденсатора. Или, все же, токи поляризации транзистора могут измениться и вызвать их насыщение или обрыв, или сжечь его компоненты за счет эффекта Джоуля, в зависимости от интенсивности.



В измерениях:

  • Не проявляйте небрежности, неосмотрительности, безответственной неопытности или некомпетентности в технических вопросах.
  • Помните, что у каждой установки и системы есть свои особенности безопасности. Ознакомьтесь с ними перед началом работы.
  • По возможности обращайтесь к физическим нормам, а также к технике безопасности для каждой зоны.
  • При проведении измерений соблюдайте осторожность, избегая контакта между клеммами и проводкой, так как высокое напряжение может привести к поражению электрическим током.
  • Чтобы свести к минимуму риск потенциальных проблем, связанных с безопасностью, соблюдайте стандарты безопасности и местные секретные области, регулирующие установку и эксплуатацию оборудования. Эти стандарты варьируются в зависимости от региона и постоянно обновляются. Пользователь несет ответственность за определение правил, которым следует следовать в своих приложениях, и гарантирует, что каждое устройство установлено в соответствии с ними.
  • Неправильная установка или использование оборудования в нерекомендуемых приложениях может повредить производительность системы и, следовательно, процесс, а также стать источником опасности и несчастных случаев. Поэтому для выполнения работ по установке, эксплуатации и техническому обслуживанию привлекайте только обученных и квалифицированных специалистов.

Довольно часто надежность системы управления ставится под угрозу из-за ее некачественного монтажа. Обычно пользователи терпят их, но при внимательном рассмотрении обнаруживаются проблемы, связанные с кабелями, их прокладкой и укладкой, экранированием и заземлением.

Чрезвычайно важно, чтобы каждый вовлеченный человек знал и осознавал и, кроме того, был привержен эксплуатационной надежности установки и личной безопасности. В этой статье содержится информация и советы по заземлению, но в случае сомнений преимущественную силу всегда имеют местные правила.

Контроль шума в системах автоматизации жизненно важен, так как он может стать серьезной проблемой даже при использовании лучших устройств и оборудования для сбора данных и работы.

Любая промышленная среда имеет электрические помехи в источниках, включая линии электропередач переменного тока, радиосигналы, машины и станции и т.д. фильтры и дифференциальные усилители могут контролировать шум в большинстве измерений.

Преобразователи частоты имеют системы коммутации, которые могут генерировать электромагнитные помехи (ЭМП). Их усилители могут излучать значительные электромагнитные помехи на частотах от 10 МГц до 300 Гц. Скорее всего, этот коммутирующий шум может создавать помехи в соседнем оборудовании. Хотя большинство производителей предпринимают в своих проектах надлежащие меры предосторожности, чтобы свести к минимуму этот эффект, полной невосприимчивости достичь невозможно. Таким образом, некоторые методы компоновки, проводки, заземления и экранирования вносят значительный вклад в эту оптимизацию.

Снижение электромагнитных помех сведет к минимуму первоначальные и будущие эксплуатационные расходы и проблемы в любой системе.

В этой статье мы увидим индуктивную связь.





Индуктивная связь

«Кабель-возмущающий» и «кабель-жертва» сопровождаются магнитным полем. См. рис. 1. Уровень помех зависит от изменения тока (di/dt) и взаимной индуктивной связи.





Рисунок 1 — Индуктивная связь — Физическое представление и эквивалентная схема

Индуктивная связь увеличивается с:

  • Частота: индуктивная наполненная активность на частоте (xl = 2πfl)
  • 550

    550

    550

    550

    505050505050505050505050505050505050505050505050.

  • Расстояние между мешающим и пострадавшим кабелями и параллельная длина кабеля
  • Высота кабеля относительно базовой плоскости (над землей)
  • Полное сопротивление нагрузки кабеля или цепи помех.

Рисунок 2 — Индуктивная связь между проводниками

Методы для уменьшения эффекта индуктивной связи между кабиной

  1. Увеличьте расстояние между мешающим кабелем и кабелем-жертвой

  2. Заземлите один конец экрана обоих кабелей

  3. Уменьшите dv/dt мешающего кабеля, по возможности увеличив время нарастания сигнала (резисторы, соединенные последовательно, или резисторы PTC в мешающем кабеле, ферритовые прокладки в мешающем кабеле и/или кабеле помех).







Рисунок 3 – Индуктивная связь между кабелем и полем







Методы снижения влияния индуктивной связи между кабелем и полем

  1. Ограничение высоты кабеля (h) относительно земли
  2. По возможности располагайте кабель вблизи металлической поверхности

  3. Используйте витые кабели

  4. Используйте ферритовые уплотнительные кольца и фильтры EMI 4



Рисунок 4 — Индуктивная связь между кабелем и заземленной петлей

Методы для уменьшения эффекта индуктивной связи между кабельной и звена ч) и длиной

  • По возможности располагайте кабель вблизи металлической поверхности

  • Используйте витые кабели

  • На высоких частотах заземляйте экран в двух точках (будьте осторожны) и на низких частотах в одной точке

  • Таблица 1 — Минимальное расстояние расстояния между кабелями

    1109 Рисунок 5 — Международный индуцировать переходный ток (электромагнитные датчики)





    Электромагнитные помехи можно уменьшить:

    1. Витой кабель

    2. Оптическая изоляция

    3. За счет использования каналов и заземленных металлических коробок







    0011







    Чтобы свести к минимуму эффект индукции, используйте кабель с витой парой, который уменьшает площадь (S) и уменьшает влияние наведенного напряжения Vb в зависимости от поля B, уравновешивая эффекты (среднее значение эффектов в соответствии с расстояния):





    Витая пара состоит из пар проводов. Провода намотаны по спирали, чтобы за счет эффекта компенсации уменьшить шум и сохранить электрические свойства среды постоянными по всей ее длине.

    Эффект уменьшения с помощью скручивания эффективен из-за компенсации потока, называемого Rt (в дБ):



    Rt = -20 log{(1/( 2nl +1 ))*[1+2nlsen (/nλ)]} дБ



    Где n — количество витков/м, а l — общая длина кабеля. См. рис. 7 и 8.



    Эффект компенсации уменьшает перекрестные помехи между парой проводов и снижает уровень электромагнитных/радиочастотных помех. Количество витков провода может варьироваться, чтобы уменьшить электрическую связь. Его конструкция обеспечивает емкостную связь между проводниками пары. Он более эффективно работает на низких частотах (< 1 МГц). Когда он не экранирован, он имеет недостаток синфазного шума. Для низких частот, то есть когда длина кабеля меньше 1/20 длины волны шумовой частоты, экран (сетка или экран) будет иметь одинаковый потенциал на всем своем протяжении, когда экран должен быть подключен только к одному заземлению. точка. На высоких частотах, то есть когда длина кабеля превышает 1/20 длины волны шумовой частоты, экран будет иметь высокую восприимчивость к шуму и должен быть заземлен с обоих концов.



    В случае индуктивной связи Vnoise = 2πBAcosα, где B — поле, а α — угол, под которым поток пересекает вектор площади (A) или, тем не менее, в зависимости от взаимной индуктивности M: Vnoise = 2πfMI, где l — ток силового кабеля.

    Рисунок 7 — Эффект индуктивного сочетания в параллельных кабелях

    Рисунок 8 — Минимальная индуктивная Coupling Effect in QUILDED Cables.0017

    Рисунок 9 — Пример шума на индукцию

    Рисунок 10 — Удовлетворение кабеля Profibus Blees To Power 9009 Рисунок 10 — Управление кабеля Profibus.

    Использование кабеля с витой парой очень эффективно при условии, что индукция в каждой области крутки приблизительно равна индукции соседней. Он эффективен в дифференциальном режиме, симметричных цепях и имеет низкую эффективность на низких частотах в несимметричных цепях. В высокочастотных цепях с многоточечным заземлением эффективность высока, поскольку обратный ток имеет тенденцию протекать по соседнему обратному контуру. Однако при высокочастотном синфазном сигнале кабель малоэффективен.





    Использование экранирования в индуктивной связи

    Магнитное экранирование может применяться в источниках шума или в сигнальных цепях для минимизации эффекта связи.

    Экранировать низкочастотные магнитные поля не так просто, как экранировать электрические поля. Эффективность магнитной связи зависит от типа материала и его проницаемости, толщины и задействованных частот.

    Благодаря высокой относительной проницаемости сталь более эффективна, чем алюминий и медь, на низких частотах (менее 100 кГц).

    Однако для более высоких частот можно использовать алюминий и медь.

    Потеря абсорбции при использовании меди и стали для двух разных толщин показана на рисунке 11.



    Магнитное экранирование этих металлов неэффективно на низких частотах.





    Защита металлическими воздуховодами

    Далее мы увидим использование металлических воздуховодов для минимизации токов Фуко.

    Пространство между воздуховодами облегчает возмущение, создаваемое магнитным полем. Более того, эта неоднородность может способствовать разнице потенциалов между каждым сегментом воздуховода, и если возникает бросок тока, например, в результате удара молнии или короткого замыкания, отсутствие непрерывности не позволит току течь через алюминиевый воздуховод и поэтому не защитит кабель Profibus.

    Идеальным вариантом является присоединение каждого сегмента к максимально возможной площади контакта, чтобы обеспечить большую защиту от электромагнитной индукции, и иметь проводник между каждым сегментом воздуховода с минимально возможной длиной, чтобы обеспечить альтернативный путь к токам в случае аварии. повышенное сопротивление в прокладках между сегментами.

    При правильно собранных алюминиевых воздуховодах, когда поле проникает в воздуховод, алюминиевая пластина создает магнитный поток, который изменяется в зависимости от времени [f = a.sen(w.t)]  и создает индуцированную электродвижущую силу [ E = — df/ dt = a.w.cos(w.t)].

    На высоких частотах ЭДС, индуцируемая алюминиевой пластиной, будет сильнее, что приведет к более сильному магнитному полю, которое почти полностью нейтрализует магнитное поле, создаваемое силовым кабелем. Этот эффект подавления меньше на низких частотах. На высоких частотах подавление более эффективно.

    Эффект пластины и металлического экрана, противодействующий падению электромагнитных волн. Они генерируют свои собственные поля, которые минимизируют или даже сводят на нет поле через них и действуют как настоящая защита от электромагнитных волн. Они работают как клетка Фарадея.

    Убедитесь, что пластины и соединительные кольца изготовлены из того же материала, что и кабельный канал/коробки. Защитите места соединения от коррозии после сборки, например, цинковой краской или лаком.

    Хотя кабели экранированы, экранирование от магнитных полей не так эффективно, как от электрических полей. На низких частотах витая пара поглощает большую часть эффектов электромагнитных помех. С другой стороны, на высоких частотах эти эффекты поглощаются экраном кабеля. По возможности подключайте кабельные коробки к системе эквипотенциальной линии.

    Рисунок 12 — Защита от всплеска с использованием металлических каналов

    Заключение

    Каждый проект автоматизации должен учитывать стандарты, которые обеспечивают адекватные уровни знаков, такие как безопасность, необходимые для подачи заявки.

    Ежегодно проводите профилактическое обслуживание и проверяйте каждое соединение в системе заземления, что должно обеспечивать качество каждого соединения в отношении прочности, надежности и низкого импеданса, гарантируя при этом отсутствие загрязнения и коррозии.

    Эта статья не заменяет NBR 5410, NBR 5418, IEC 61158 и IEC 61784, а также профили PROFIBUS и технические руководства. В случае расхождений приоритет имеют нормы, стандарты, профили, технические руководства и руководства производителя. По возможности обращайтесь к EN50170 за физическими нормами и правилами техники безопасности для каждой области.

    В этой статье мы увидели несколько подробностей об эффектах индуктивной связи и о том, как их минимизировать





    Библиографическая ссылка

    • Технические статьи — César Cassiolato
    • www.system302.com.br
    • www.smar.com.br
    • http://www.smar.com/brasil2/artigostecnicos/
    • http://www.electrical-installation.org/wiki/Coupling_mechanisms_and_counter-measures
    • Национальные заметки по применению 25: Полевая проводка и соображения по шуму для аналоговых сигналов — Сайед Джаффар Шах
    • Aterramento, Blindagem, Ruídos e dicas de instalação (Заземление, экранирование, шумы и советы по установке) — César Cassiolato
    • O uso de Canaletas Metalicas Minimizando as Correntes de Foucault em Instalações PROFIBUS (Использование металлических воздуховодов для минимизации токов Фуко в установках PROFIBUS) César Cassiolato
    • Ruídos e Interferências em instalações PROFIBUS, (Шумы и помехи в установках PROFIBUS) — César Cassiolato
    • http://www. smar.com/brasil2/artigostecnicos/newsletter/dicas_blindagem.html
    • Интернет-исследования (Все иллюстрации, бренды и продукты, используемые здесь, принадлежат их соответствующим владельцам, а также любые другие виды интеллектуальной собственности.)

    Кабельные муфты ВН Наконечники | Термоусадка высокого напряжения 11 кВ 33 кВ

    Кабельные муфты СН ВН высокого напряжения | Кабельные наконечники | Кабельные разъемы | Распространяется со стока | Великобритания и экспортные продажи


    Thorne & Derrick распространяет самый широкий ассортимент кабельных муфт, наконечников и соединителей среднего и высокого напряжения среднего и высокого напряжения от производителей, включая 3M , Prysmian, Nexans Euromold , Elastimold, Pfisterer, Pfisterer, 90 SEAN

    9 и CONNEX

    9 & 9 Термоусадочные полимерные системы.

    Кабельные принадлежности с термоусадкой, холодной усадкой, надеванием и надеванием позволяют выполнять соединение, заделку и подключение кабелей 11 кВ-33 кВ и 66 кВ-132 кВ к распределительным устройствам с масляной, воздушной или элегазовой изоляцией, трансформаторам, двигателям и воздушным линиям, распределяющим электроэнергию на среднее/высокое напряжение.

    Thorne & Derrick держит большие запасы 11 кВ 33 кВ 66 кВ Соединений и наконечников , подходящих для кабелей из сшитого полиэтилена, PILC и EPR, как с термоусадочной, так и с холодной усадкой, для обслуживания требований к силовым кабелям среднего / высокого напряжения в Великобритании и других странах. .


    Высоковольтные муфты и муфты | Термоусадка



    Повышенная надежность и повышенная безопасность при сниженных затратах

    Nexans JTS представляет собой новое поколение высоковольтных кабельных муфт для соединения силовых кабелей 11 кВ/24 кВ и силовых кабелей среднего/высокого напряжения до 33 кВ/42 кВ. ) бронированные или небронированные кабели с экраном из медной проволоки, медным или алюминиевым ленточным экраном.

    • Трехслойная многослойная трубка — быстрая установка с уменьшенным количеством компонентов и термоусадкой, уменьшающая объем ошибки фуганка
    • Compact – короткое и узкое термоусадочное соединение обеспечивает компактность установки
    • Надежный – тепловая трубка с толстыми стенками для превосходной механической прочности, герметичности и ударопрочности
    • Механические соединители со срезным болтом – быстрое и эффективное электрическое соединение и соединение проводников без использования обжимных инструментов

    Скачать Nexans JTS | Соединения СН ВН | Каталог термоусадки


    Смотреть видео | Кабельные муфты Nexans JTS HV


    Система кабельных соединений Nexans JTS теперь представляет собой наиболее конкурентоспособный по стоимости вариант для энергетических подрядчиков: кабельные муфты среднего и высокого CENELEC HD629.1. Признанный во всем мире стандарт качества обеспечивает надежность энергосистемы и снижение количества отключений при установке в соответствии с инструкциями производителя компетентными кабельными соединителями.

    Нексанс СТС | Соединения ВН | 11кВ 33кВ | Термоусадочные кабельные муфты для высоковольтных силовых кабелей — цельная кабельная муфта с трехслойной трубкой (управление напряжением | изоляция | проводящая)

    Nexans MONO — это линейка высоковольтных концевых муфт со встроенным термоусадочным полем для контроля напряжения и изоляционной трубкой, препятствующей скольжению, которая может выдерживать влажность, экстремальные температуры, УФ-излучение и сильно загрязненную среду.

    Нексанс МОНО | Концевые муфты высокого напряжения | 11кВ 33кВ | Термоусадочные кабельные муфты для силовых кабелей высокого напряжения

    Скачать | Нексанс МОНО | Концевые муфты СН ВН | Каталог


    Смотреть видео | Кабельные муфты Nexans MONO HV


    Соединения и муфты холодной усадки

    Более быстрая и простая установка и долговременная надежность, обеспечиваемая превосходной защитой от воздействия окружающей среды, Кабельные аксессуары 3M для кабелей среднего напряжения холодной усадки обеспечивает повышенную эффективность и производительность, а также значительную экономию средств.

    Использование кабельных концевых муфт типа QT111 с холодной усадкой 3M демонстрирует гибкость и простоту заделки высоковольтных кабелей СН — более короткая монтажная длина концевой заделки обеспечивает компактную кабельную концевую заделку в электрическом оборудовании 11 кВ/33 кВ, 15 кВ и 66 кВ. Отсутствие необходимости в нагреве или инструментах обеспечивает более быструю и легкую установку.

    Соединение | Прекратить | Подключение кабелей среднего и высокого напряжения MV HV

    Особенности и преимущества

    • Герметичное уплотнение кабеля – высоковольтное соединение или заделка сохраняет упругость и давление после длительного старения и воздействия внешних загрязнений
    • Гибкая холодная усадка – подходит для всех производителей силовых кабелей с допусками на радиус изгиба и рекомендациями
    • Надежность – высокое сопротивление изоляции в сухом и влажном состоянии для непосредственного заглубления кабеля или заделки на открытом воздухе
    • Кабельные наконечники для наружной установки – отличная устойчивость к озону и ультрафиолетовому излучению
    • Универсальность – Соединения или муфты холодной усадки устанавливаются быстро и подходят для кабелей различных размеров
    • Надежный – проверенная долговременная надежность и безопасная работа при температуре перегрузки в сетях СН ВН
    • Time Efficient – сокращение времени установки фуганка по сравнению с термоусадкой, изолентой или  смолы

    В следующем видеоролике демонстрируется процесс установки муфт холодной усадки на экранированные кабели среднего и высокого напряжения.


    ➡ Смотреть видео | Кабельные муфты высокого напряжения 3M холодной усадки


    Концевые муфты силовых кабелей для электрических систем среднего и высокого напряжения с использованием холодной усадки 3M | Силиконовая резина холодной усадки QT-III специально разработана как материал с высокой устойчивостью к дорожкам и гидрофобностью (водоотталкивающим действием), чтобы практически обеспечить длительный срок службы кабельной заделки для внутренних и наружных кабелей среднего и высокого напряжения (СН ВН).


    Соединители Euromold |

    Торговая марка Nexans

    Thorne & Derrick   утвержденные дистрибьюторы и поставщики.  для Nexans Euromold Connectors – полностью экранированные компактные разъемные кабельные разъемы для подсоединения кабелей среднего/высокого напряжения к втулкам электродвигателя, трансформатора или распределительного устройства, чтобы обеспечить безопасное прикасание кабельное соединение с возможностью отключения полимерных кабелей. (ЭПР из сшитого полиэтилена).

    Ассортимент разъемных соединителей Euromold изготовлен из высококачественной резины EPDM и включает коленчатые, прямые и тройниковые соединители, дополненные полным ассортиментом вводов 11-33 кВ. Разъемные соединители обычно используются для заделки и подключения кабелей к распределительным устройствам с элегазовой изоляцией (КРУЭ) и цепям, распределяющим электроэнергию среднего и высокого напряжения на 6,6 кВ, 11 кВ, 33 кВ и 66 кВ среднего/высокого напряжения.

    Разъемные разъемы | Крупные запасы соединителей Nexans Euromold (EPDM) в Великобритании | Также термоусадочные и накладные муфты и муфты холодного применения для силовых кабелей и систем среднего напряжения


    Соединители Connex |

    Торговая марка Pfisterer

    Кабельные соединители Pfisterer MV CONNEX предназначены для заделки кабелей среднего/высокого напряжения во втулках с внутренним конусом на распределительных устройствах с элегазовой изоляцией, кольцевых силовых блоках RMU, трансформаторах, преобразователях и конденсаторах, обычно распределяющих электричество 33 кВ/52 кВ — в зависимости от вводов СН диапазон размеры доступны для концевой заделки полимерных кабелей с изоляцией из сшитого полиэтилена/этиленпропиленового каучука, скрученных или полосовых полупроводников, экранов из медной проволоки/ленты, а также с броней или без нее.

    Заглушки с внутренним конусом | Большие складские запасы Pfisterer CONNEX Connectors & Cable Terming 33kV MV HV в Великобритании | Также разрядники и вводы для силовых кабелей и систем среднего напряжения


    ➡ В следующем видеоролике представлен обзор процедуры установки разъемов CONNEX для заделки кабелей среднего/высокого напряжения (MV-HV), производимых Pfisterer и хранящихся на складе Thorne & Derrick. или Совместные услуги обучения, пожалуйста, позвоните нам, чтобы обсудить.


    Соединение кабелей 11 кВ 33 кВ

    Кабельные наконечники и муфты для использования в системах распределения электроэнергии среднего напряжения должны устанавливаться только обученными и компетентными монтажниками в соответствии с инструкциями производителя по установке. кабели среднего/высокого напряжения, обслуживаемые производителем, при условии обучения кабельных соединителей.

    Перед началом установки кабельных муфт 11 кВ 33 кВ убедитесь, что вокруг рабочей зоны предполагаемого места соединения имеется достаточно места для соединения, чтобы обеспечить безопасные и эффективные операции по соединению кабелей.0009 инструменты для резки и обжима кабеля .

    Определите фазы и проверьте, не перекрещиваются ли жилы кабелей – установите кабели 11 кВ/33 кВ в прямое положение и правильно выровняйте без чрезмерного напряжения перед установкой термоусадочных или термоусадочных кабельных муфт .

    Заделка жил кабеля

    Предпочтения кабельных соединителей и условия установки кабельных соединений и заделок определяют, используется ли технология сжатия или срезных болтов для заделки проводников кабеля. Например, одно- и многожильные силовые кабели среднего/высокого напряжения на напряжение 11 кВ и 33 кВ с многопроволочными медными жилами (класс 1) в соответствии со стандартом BS6622 обычно обжимаются или заканчиваются с помощью гидравлических обжимных инструментов (9). 0009 Cembre HT131-C ) или обжимные инструменты с батарейным питанием ( Cembre B1350-CE ) — эти инструменты Cembre подходят для кабельных наконечников сечением до 400 кв. мм. Для установки кабельных наконечников СН с сечением от 500 кв. мм до 630 кв. мм мы рекомендуем обжимную головку Cembre ECW-h4D в сочетании с гидравлическим ножным насосом PO7000 или переносным электрогидравлическим насосом B70M-P24 24 В.

    Серия Pfisterer Sicon , состоящая из механических кабельных наконечников, клемм и соединителей со срезными болтами подходят для соединения и концевой заделки высоковольтных кабелей СН до 66 кВ с медными или алюминиевыми жилами (скрученными круглыми, сплошными, секторными) без использования обжимных инструментов – при монтаже не используются специальные инструменты для соединения. Бесступенчатые кабельные наконечники со срезным болтом не имеют заранее заданных точек излома в резьбе, что обеспечивает достижение оптимальной нагрузки на резьбу без выступов или необходимости опиливания проводника соединителем MV HV.

    Установка соединительной муфты на кабель 10кв: Монтаж соединительной муфты 10 кВ (АСБ, ААБ)
