Что такое короткое замыкание.

Защита от короткого замыкания. Схема

Содержание

  1. Понятие «короткое замыкание»
  2. Виды коротких замыканий
  3. Причины короткого замыкания и как его предотвратить
  4. Защита от короткого замыкания
  5. Следите за состоянием проводки
  6. Использование подходящих автоматических предохранителей
  7. Проверка работоспособности кабеля
  8. Электросети без заземления или зануления — нет эксплуатации
  9. Схема электропроводки в здании и на участке под час ремонта
  10. Последствия КЗ
  11. Заключение

Само словосочетание «короткое замыкание» предполагает что-то чрезвычайно нехорошее и опасное. Оно может спровоцировать сильнейший пожар. Что же такое короткое замыкание, что это за явление с точки зрения физики? И что делать, чтобы его не допустить рассмотрим в этой статье.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Виды электрических розеток

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

  • однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
  • двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
  • трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Типы светодиодных лент для квартиры и дома

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

  • Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
  • Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
  • Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Рекомендуемое размещение розеток на кухне

Причины короткого замыкания и как его предотвратить

Причин может быть сколько угодно, остановимся на тех, что по данным аварийной статистики случаются чаще всего.

  1. Износ электрохозяйства энергетических систем либо бытовой электросети. Случается, когда изоляция проводов теряет диэлектрические свойства. Тогда на таком участке в цепи возникает непредусмотренное электрическое соединение.

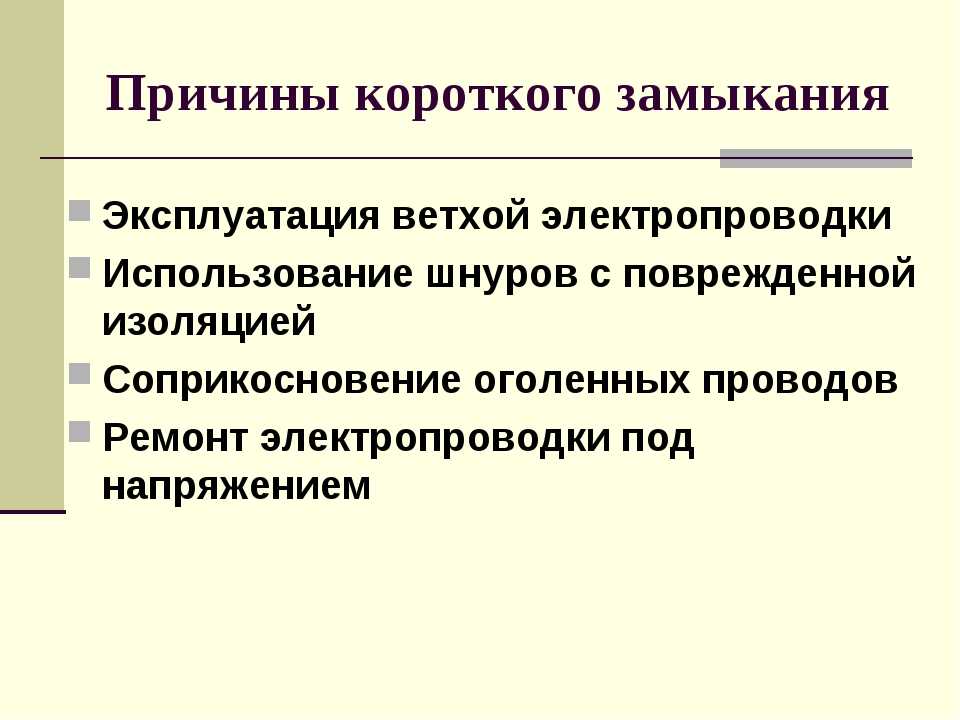

Причины возникновения короткого замыкания

2. Превышение допустимой нагрузки на цепь питания. Вызывает нагрев токонесущих элементов, что приводит к повреждению изоляции.

Возникновение короткого замыкания из-за перегрузки электросети

3. Удар молнии в ВЛ. В данном случае короткое замыкание вызывает перенапряжение электросети. молнии не обязательно попадать непосредственно в ЛЭП, если разряд был близко, он вызывает ионизацию воздуха, что увеличивает его электропроводимость. В результате чего образовывается электрическая дуга между линиями электропередач.

4. Физическое воздействие на провода, которое вызывает механическое повреждение изоляции, а так же попадание металлических предметов на токопроводимые элементы. К этому нарушению может привести неосторожность в ведении хозяйства.

5. Подключение к сети неисправного оборудования. К примеру может быть вызвано снижением внутреннего сопротивления.

6. Человеческий фактор. Довольно обширное определение под которое попадает огромное количество случаев неосторожного или неправильного действия человека: ошибки при монтаже электропроводки, неудачный ремонт электрооборудования, неправильная работа персонала подстанции.

Защита от короткого замыкания

Соблюдайте правила эксплуатации электрических приборов. Наши рекомендации помогут предупредить короткое замыкание, чтобы дело не дошло до серьезных последствий.

Что делать, если человека ударило током. Первая необходимая помощь пострадавшему человеку

Следите за состоянием проводки

В основном это касается старых зданий, в которых проводка прокладывалась десятки лет назад. Дело в том, что сечение кабеля старой проводки часто не соответствует мощности и силе тока, необходимым для работы современных электроприборов: кондиционеров, стиральных машин, микроволновых печей, электрочайников и прочей техники. Это приводит к нагреву кабеля и риску короткого замыкания.

Следовательно обезопасить себя можно своевременной заменой старой проводки на новую. У новой проводки сечение кабеля должно соответствовать потребляемой мощности и силе тока в сети. Эти данные находятся в договоре на подключение здания к электросети. Выбрать нужное сечение кабеля поможет таблица.

У новой проводки сечение кабеля должно соответствовать потребляемой мощности и силе тока в сети

Использование подходящих автоматических предохранителей

Часто вместо предохранителей используются так называемые «жучки», а также неподходящие автоматические выключатели. Это повышает риск нагрева кабеля и короткого замыкания.

Вот пример: поставщик электроэнергии согласовал установку «автомата» 16А. Этот предохранитель рассчитан на определенную потребляемую мощность и силу тока. Он срабатывает, когда сила тока превышает 16 ампер и защищает сеть от аварии. А если установить в эту сеть «автомат» 40А или «жучок», сеть становится незащищенной от чрезмерных нагрузок. От чего возрастает риск повреждения кабеля и короткого замыкания.

Жучок — предохранитель

Проверка работоспособности кабеля

Перед монтажом проводки всегда проверяйте кабель на целостность изоляции и отсутствие короткого замыкания. Кабель с ленточной броней надо проверять на замыкание на броню. Мегаометр — прибор, с помощью которого проще всего это сделать.

Мегаомметр

Электросети без заземления или зануления — нет эксплуатации

Наличие заземления и зануления само по себе не предупреждает короткое замыкание. Однако оно защищает любое оборудование в ситуации, когда происходит короткое замыкание. Сила тока мгновенно уменьшается до безопасного для человека уровня.

например в многоквартирных и частных домах заземление реализовано таким образом, чтобы при коротком замыкании срабатывали автоматы защиты. Надежные предохранители в бытовом потреблении значительно снижают риск КЗ.

Схема электропроводки в здании и на участке под час ремонта

Если в вашей квартире проводится ремонт, или земельные работы в частном доме, то крайне важно не повредить проводку. Чтобы этого не случилось, при сверлении или штроблении стен, необходимо проверить этот участок с помощью тестера скрытой проводки. А перед выполнением земляных работ важно изучить схему проводки на участке.

Последствия КЗ

Даже зная причины короткого замыкания и того, как его не допустить, бывают внештатные ситуации, когда всё же они случаются. И тогда, в зависимости от тяжести КЗ, возникают последствия:

  1. Поражение электрическим током и выделяющимся теплом человека.
  2. Пожар.
  3. Выход из строя приборов.
  4. Отключение электричества с невозможностью доступа ни к интернету, ни к телевизору. Дальнейшее времяпровождение без света при свечах может затянутся надолго, пока не закончатся ремонтные работы.

Часто причиной пожара является короткое замыкание

Такое явление, как короткое замыкание – возмутитель спокойствия и комфорта. От него нужно защищаться доступным каждому обывателю способами защиты.

Основным действием при борьбе с КЗ и защите от него является своевременное размыкание цепи. Делается это с помощью разных аппаратов защиты от короткого замыкания.

Практически во всех современных электроприборах есть плавкие предохранители. Силой тока предохранитель расплавляется и цепь разрывается.

Во многоэтажных домах, в каждой квартире есть автоматы защиты от короткого замыкания. Это автоматические выключатели, которые рассчитаны на конкретный рабочий ток. При повышении силы тока автомат срабатывает, разрывая цепь.

В промышленной сфере, для защиты электродвигателей от коротких замыканий применяется специальные реле.

Автоматы для защиты от короткого замыкания

Теперь, зная что такое короткое замыкание, его его причины, заодно вспомнив закон Ома, вы можете легко предотвратить это неприятное ЧП. .

Заключение

Короткое замыкание возникает в результате повреждения проводников или электрических приборов, их некорректного подключения или перегрузке сети. Последствия в данной ситуации могут быть самые разнообразные: от простой поломки прибора до возникновения пожара или поражения людей током. В профилактических целях, предупредить замыкание можно, используя правильные предохранители, а так же кабели с подходящим сечением. Будьте внимательны при выполнении ремонтных работ. Не допускайте механического повреждения проводки, тщательно изучайте необходимые схемы энергетических систем в вашем жилище. Если ко всему подходить с умом — проблем с коротким замыканием не возникнет и тогда не потребуется его устранять.

.

типов короткого замыкания | Кабельные скобы

Наш инструмент Product Finder позволит вам найти идеальный продукт, отвечающий вашим требованиям.

Тип продуктаКабельные скобы (12)Кабельный ввод (106)

Код установкиГорнодобывающая промышленность AS/NZS (Группа I) (15)Зоны AS/NZS (48)Разделы класса CEC (20)Зоны класса CEC (26)CEC без классификации ( 3)Зоны ГОСТ (36)Горное дело IEC (Группа I) (14)Неклассифицированный IEC (45)Зоны IEC (49)Разделы класса NEC (19)Зоны класса NEC (19)Неклассифицированный NEC (3)Зоны Norsok (11)Параллельная формация (8)Одинарный кабель (8)Трилистник (7)

Форма защиты 1Ex d IIC Gb X (27)1Ex e IIC Gb X (36)2Ex nR IIC Gc X (27)Класс I, раздел 1 (8)Класс I, раздел 1, группы ABCD (8)Класс I, Div 2 (18)Класс I, Div 2, группы ABCD (17)Класс I, группы ABCD (6)Класс I, группы BCD (2)Класс I, зона 1 (19)Класс I, зона 1, AEx d IIC Gb (10)Класс I, зона 1, AEx e IIC Gb (19)Класс I, зона 2 (19)Класс I, зона 2, AEx d IIC Gb (10)Класс I, зона 2, AEx e IIC Gb (12) Класс I, Зона 2, AEx nR IIC Gc (8)Класс I, Зона 20 (10)Класс I, Зона 20, AEx ta IIIC Da (10)Класс I, Зона 21 (10)Класс I, Зона 21, AEx tb IIIC Db (10)Класс I, зона 22 (10)Класс I, зона 22, AEx tc IIIC Dc (10)Класс II, раздел 1 (10)Класс II, раздел 1, группы EFG (10)Класс II, раздел 2 (18)Класс II, раздел 2, группы EFG (18)Класс III, раздел 1 (15)Класс III, раздел 2 (13)Ex d I Mb (20)Ex d IIC Gb (36)Ex db I Mb (1 )Ex db IIC Gb (1)Ex e I Mb (20)Ex e IIC Gb (46)Ex eb I Mb (1)Ex eb IIC Gb (3)Ex nR IIC Gc (34)Ex nRc IIC Gc (1) Ex ta IIIC Da (43)Ex ta IIIC Da X (35)Ex tb IIIC Db (43)Ex tb IIIC Db X (35)Ex tc IIIC Dc (43)Ex tc IIIC Dc X (35)Ex tD A21 IP66 (2)Промышленные (45)Обычные места (6)Один болт (10)Два болта (10)Влажные места (6)

Тип кабеляАлюминиевая ленточная броня (ASA) (25)Алюминиевая ленточная броня (например, ATA) (24)Алюминиевая проволочная броня (AWA) (34)Бронированный и с оболочкой (24)Корабельный кабель с оплеткой (24)Непрерывно сварная гофрированная металлическая броня (MC-HL) — Алюминий (4) Броня из гофрированного металла с непрерывной сваркой (MC-HL) — Сталь (4) Броня из гофрированного металла с блокировкой (MC) — Алюминий (4) Броня из гофрированного металла с блокировкой (MC) — Сталь (4)Сверхтвердый шнур (2)Плоский небронированный кабель (2)Гибкий шнур (5)Свинцовая оболочка и алюминиевая проволочная броня (LC/AWA) (9)Свинцовая оболочка и гибкая проволочная броня (LC/PWA) (8)Свинцовая оболочка и однопроволочная броня (LC/SWA) (9)Свинцовая оболочка и броня из стальных лент (LC/STA) (8)Свинцовая оболочка и ленточная броня (LC /ASA) (8) Броня со свинцовой оболочкой и проволочной оплеткой (8) Небронированный кабель со свинцовой оболочкой (2) M10 (12) M12 (8) Морской корабельный армированный кабель в оплетке (24) Морской корабельный кабель (11) Морской корабельный небронированный кабель Кабель (19) Гибкая проволочная броня (PWA) (27) Экранированная и алюминиевая проволочная броня (AWA) (4) Экранированная и однопроволочная броня (SWA) (4) Экранированная гибкая (ЭМС) проволочная оплетка (например, CY / SY) (42 )Однопроволочная броня (SWA) (38)Стальная ленточная броня (STA) (24)TECK (4)TECK 90 (4)TECK 90-HL (4)Кабельный лоток (9)Небронированный (27)Броня из проволочной оплетки (42)

Конфигурация уплотненияДвойное наружное уплотнение (3)Внутреннее и внешнее уплотнение (28)Внутреннее барьерное уплотнение и соединение кабелепровода (2 ) Внутреннее барьерное уплотнение и внешнее уплотнение (18) Внутреннее барьерное уплотнение и внешнее уплотнение / соединение шланга FRAS (1) Без уплотнения (4) Внешнее уплотнение (46) Внешнее уплотнение / соединение кабелепровода (3) Внешнее уплотнение / соединение шланга FRAS (1) Очень тяжелый (12)

СертификатыABS (67)Алюминий (3)Алюминий/нержавеющая сталь (1)ATEX (61)BS 6121 (45)BV (40)c-CSA-us (19))CCO-PESO (44)CSA (11)DNV-GL (41)Алюминий с эпоксидным покрытием (2)ГОСТ-К (74)ГОСТ-Р (44)IEC 62444 (45)IECEX (61)INMETRO (30)KCC ( 27)Lloyds (70)LSF (2)Полимер, одобренный LUL (2)NEPSI (34)Нейлон (2)RETIE (35)Нержавеющая сталь (6)TR-CU-EAC (38)UL (9)

Защита от затопления Осевая нагрузка (12)Боковая нагрузка (12)Нет (68)Силы короткого замыкания (8)Да (41)

Какие существуют типы токов короткого замыкания?

elec calc™ может рассчитать различные типы короткого замыкания. Эти данные актуальны, поскольку в зависимости от типа установки, системы заземления и точки, в которой может произойти короткое замыкание, мы точно не знаем, какой из них будет наиболее опасным. Таким образом, средства защиты системы должны быть рассчитаны на то, чтобы они могли работать против любого отказа.

Цель этой статьи — описать различные типы отказов, чтобы лучше понять расчетные значения:

  • I k3 : Соответствует трехфазному короткому замыканию. Три фазы в одной цепи случайно соприкоснулись. Типичными примерами, которые могут вызвать этот сбой, могут быть случайные падения на наши кабели, случайный недосмотр металлического инструмента над неизолированными проводниками… и т. д. Обычно это максимальное значение среди всех типов.

Трехфазное короткое замыкание (*)

  • I k2 : Двухфазное короткое замыкание. Две фазы случайно соприкасаются. Его причины могут быть аналогичны трехфазному отказу, хотя может случиться так, что проводник оторвется от места крепления и придет рядом с ближним, или просто грязь между двумя проводниками, снижающая изоляцию. Этот тип неисправности также может сочетаться с двухфазным коротким замыканием на землю, в этом случае он называется I kE2E .

Двухфазное и двухфазное короткое замыкание на землю (*)

  • I k1 и I f : Однофазное и двухфазное короткое замыкание на землю. В этом случае оба типа соединяются вместе, фазный проводник может контактировать с нулевым или заземляющим проводником. В зависимости от используемой системы заземления расчеты производятся по-разному. Это обычно является наиболее вероятным коротким замыканием и может быть вызвано случайным отсоединением проводника, грязью, вызывающей потерю изоляции, мышами, разрушающими оболочку кабеля…

Короткое замыкание фазы на землю (*)

Ток короткого замыкания

Частичные токи короткого замыкания в проводниках и на землю

представляет собой второй отказ короткого замыкания, так как после первого отказа циркуляция тока очень низкая или почти нулевая (хотя это отказ, который должен быть устранен как можно скорее).

Значение токов короткого замыкания

Помимо различной природы короткого замыкания, значения токов не всегда одинаковы. Это связано с тем, что соединительная сеть постоянно изменяется с точки зрения напряжения, уровня нагрузки и т. д., что приведет к тому, что в случае отказа ток короткого замыкания будет колебаться в диапазоне максимальных и минимальных значений.

Максимальные токи короткого замыкания

Они соответствуют работе сети с большей мощностью в точке подключения, в этом случае подходящие токи короткого замыкания будут иметь более высокие значения, и тогда ущерб будет более значительным. Тогда защиты, помимо нормальной работы, должны будут выдерживать эти значения, чтобы избежать постоянных перерывов или повреждений в другом оборудовании, эти значения определяют минимальное требование к отключающей способности устройств.

Минимальные токи короткого замыкания

В этих случаях сеть ведет себя с меньшей мощностью (но, очевидно, в пределах допустимого диапазона). Токи короткого замыкания будут меньше, даже в ряде случаев их порядок величины будет сравним с перегрузками. В любом случае короткое замыкание, даже минимального значения, все равно является неисправностью установки, которую необходимо немедленно устранить. Тогда защита должна срабатывать против таких отказов, в противном случае эффект короткого замыкания будет распространяться на другие точки установки, вызывая несколько повреждений.

Расчеты коротких замыканий с помощью elec calc™

elec calc™ рассчитывает все эти виды коротких замыканий в соответствии с методом симметричных компонентов, включенным в семейство стандартов IEC-60909, с учетом всех факторов внутри них, а также других особенностей, предусмотренных другими местными стандартами. может потребовать. Каждый расчет короткого замыкания обновляется в режиме реального времени, в то время как установка и компоненты проверяются на правильность размеров защит, проверка существующих и рассмотрение параметров для выбора соответствующих ссылок из каталога нескольких производителей.
