Вторичная цепь это: вторичная цепь | это… Что такое вторичная цепь?

понятие, определение, назначение, принцип работы, монтаж и использование

Вторичные цепи – кабели и провода, образующие систему, которая соединяет автоматику, управление, сигнализацию, устройства защиты, измерения. Таким образом формируется вторичная система электростанции.

Виды

Вторичные цепи бывают нескольких разновидностей. Так, к ним относятся цепи напряжения и токовые. Они отличаются наличием устройств для измерения показателей тока, мощности, напряжения.

Бывает и оперативная разновидность. Она способствует передаче тока к основным исполнительным устройствам. Вторичные цепи такого вида представлены электромагнитами, контакторами, автоматизированными выключателями, предохранителями, ключами и так далее.

Токовая цепь, которая идет от ТТ для измерений, применяется чаще всего, чтобы питать:

  • Приборы, которые показывают и измеряют амперметры, ваттметры, варметры и так далее.
  • Защитные систем реле: дистанционные, против замыканий, от отказа выключателей и другие.
  • Устройств для того, чтобы регулировать перетоки мощности, противоаварийную автоматику.
  • Ряда устройств, входящих в систему сигнализации либо блокировки.

Помимо этого, токовую цепь применяют, когда есть необходимость питать приспособления для превращения переменного тока в постоянный, которые используются как источники оперативного тока.

Как строятся

Монтаж вторичных цепей осуществляется с учетом ряда правил. Так, каждое устройство может быть подключено к 1 или нескольким источникам тока. Это определяют, принимая во внимание потребляемую мощность, нужную точность, протяженность.

Если речь идет о многообмоточном трансформаторе, вторичная цепь является независимым источником тока. Все вторичные приспособления, которые присоединяются к ТТ одной фазы, соединяют со вторичной обмоткой в определенном порядке. Приспособления и соединительные цепи должны составить замкнутую систему. Нельзя размыкать вторичную цепь трансформатора тока, если имеется ток в первичной. Поэтому в ней никогда не устанавливают автоматические выключатели, предохранители.

Защита

Чтобы защитить персонал, когда образуются неисправности вторичной цепи, к примеру, когда перекрывается изоляция между первичной и вторичной структурой, устанавливают защитные заземления. Это делается в ближайших от ТТ точках, на зажимах. Изоляция вторичной цепи важна и в случае, когда между собой соединены несколько ТТ, и она фиксируется в одной точке. Заземление обеспечивают предохранителем-разрядником, чей показатель напряжения не превышает 1000 В.

Обязательно берут во внимание характеристики первичной системы, в частности, возможность питать обе линии 2 систем шин. По этой причине вторичные токи от ТТ, который подводят к реле и устройствам первичных соединений, складывают. Но при этом не берут в расчет дифференциальную защиту шин и УРОВ.

Если соединения на данный момент не функционируют, подлежат ремонту, то с испытательного блока снимают рабочую крышку. Это ведет к тому, что вторичные цепи трансформаторов тока замыкаются и заземляются. В то же время цепи, которые шли к защитным реле, подлежат разрыву.

О цепях напряжения

Цепи напряжения, которые идут от трансформаторов напряжения, применяют, чтобы питать:

  • Устройства для измерения, которые указывают и регистрируют данные – вольтметры, частотомеры, ваттметры.
  • Счетчики энергии, осциллографы, телеизмерительные приспособления.
  • Защитные системы реле – дистанционные, направленные и другие.
  • Автоматизированные устройства, противоаварийную автоматику, перетоки мощности, устройства блокировки.
  • Органы, которые контролируют наличие напряжения.

Также их применяют, чтобы питать выпрямительные приспособления, которые выступают источниками постоянного оперативного тока.

О заземлении

Заземление для защиты всегда вставляют во вторичную цепь. Делается это посредством объединения соответствующего устройства с одним из фазных проводов либо нулевой точкой вторичной системы. Заземление делают на точке, которая находится максимально близко к сборкам зажимов ТН либо рядом с его выводами.

В проводах на подвергшейся заземлению фазе на вторичной цепи работу по установке автоматических выключателей между ней и местом заземления рубильника не осуществляют. Выводы обмоток трансформатора напряжения, которые были заземлены, не соединяют. Жилы контрольных кабелей прокладывают до места назначения – к примеру, до шинок. Не соединяют и выводы, подвергшиеся заземлению на разных трансформаторах напряжения.

В процессе использования может повредиться трансформатор напряжения, вторичные цепи с защитой которого соединены с устройствами автоматики, измерений и так далее. Во избежание случаев повреждений осуществляют резервирование.

Если имеется схема, включающая двойную систему сборных шин, ТН резервируют друг друга взаимно, когда из работы выводится один из трансформаторов. Если в схеме имеется 2 системы сборных шин, в процессе переключения соединения с одной системы на вторую автоматически переключаются цепи напряжения.

Всегда исключают вероятность того, что заземленные цепи обоих трансформаторов соединятся. Это крайне важно. Практика доказывает, что если это произойдет, работа защитной релейной системы, автоматических устройств будет серьезно нарушена.

Необходимо всегда следить за тем, чтобы разъемные контакты находились в хорошем состоянии, а также за вторичными цепями напряжения, оперативного тока, которые отходят от них.

Оперативный ток

На данный момент нередко используют оперативный ток в электроустановках. При построении его цепей обязательно защищают их от токов КЗ. С этой целью используют ряд отдельных предохранителей либо выключателей, в которых есть дополнительные контакты для сигнализации, они и питают оперативным током устройства вторичных цепей. Лучше всего использовать автоматические выключатели вместо традиционных предохранителей. Они с данной ролью справляются эффективнее, как показывает практика.

Подводят оперативный ток к защитным системам реле и управлению выключателями посредством отдельных автоматических выключателей. Это никогда не осуществляют вместе с цепями сигнализации и блокировки.

На линиях электропередачи, трансформаторах напряжения от 220 кВ фиксируют выключатели на основные и резервные защитные системы.

Цепь с оперативным постоянным током всегда обладает приспособлениями, контролирующими изоляцию, а также помогающими обеспечить появление предупреждающих сигналов, когда сопротивление изоляции снижается. В цепях с постоянным током сопротивление изоляции измеряют на всех полюсах.

Чтобы работа устройств была надежной, нужно осуществлять контроль за правильным питанием цепи с оперативным током на каждом присоединении. Лучше всего делать это, применяя реле, дающие предупредительный сигнал, когда напряжение падает.

О термине

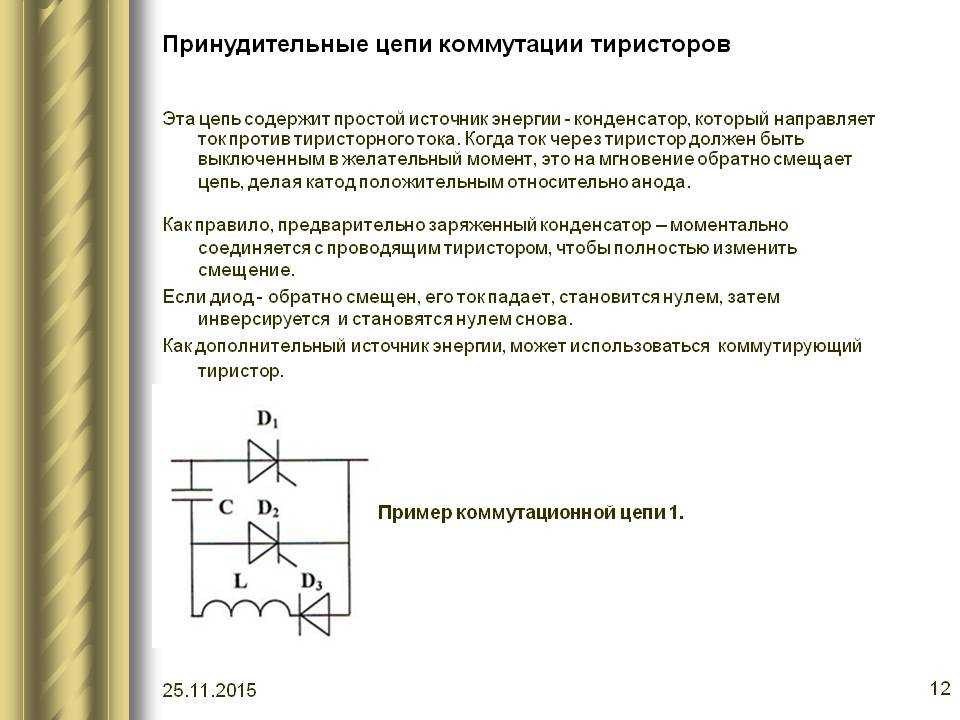

Техническая литература нередко по-разному выражает понятие «вторичные цепи электропередачи». Так, у него есть и синонимы. Часто то же явление называют цепями вторичной коммутации. Однако многие специалисты считают такую замену неудачной. Все дело в том, что цепь вторичной коммутации скорее относится к процессам переключения электрических цепей, ведь термин «коммутация» является наименованием действия.

Важно различать между собой и ряд иных понятий. Электрическая энергия передается по первичным цепям. Вторичные цепи чаще всего применяются с источниками оперативного питания. Их напряжение составляет 220 В либо 110 В, нередко отмечается использование комбинированных источников питания.

Понятие «вторичные цепи электропередачи» может включает в себя несколько их разновидностей:

  • с постоянным током;
  • с переменным током;
  • в трансформаторах тока;
  • в трансформаторах напряжения.

В него включают и несколько шинок с различным назначением. Чтобы различать вторичные цепи электропередачи от разных их участков, применяют ряд особых обозначений.

Нумеруют их, учитывая полярности цепей. Так, области вторичных цепей электропередачи с положительной полярностью обозначают нечетными числами. Если же полярность отрицательная – применяют четные.

Если речь идет о вторичной электрической цепи с переменным током, то их обозначают числами по порядку, не деля по признаку четности. Иногда наряду с числовыми обозначениями используют и буквы.

Особенности

В трансформаторах напряжения, которые помещают на электростанции либо подстанции с рядом распределительных устройств, размещают релейные щиты и щиты управления достаточно далеко друг от друга, заземляя их в месте, удаленном от трансформатора напряжения. Из-за такой особенности невозможно установить автоматические выключатели, которые бы защищали трансформатор в случае замыкания цепи.

Вторичная цепь, питание которой осуществляется с помощью аккумулятора, обладает некоторыми нюансами. Их всегда учитывают, выбирая предохранители.

Понятие «вторичные цепи» относится к проводам и кабелям, в том числе объединяющим оборудование, предназначенное для измерения величин в первичной цепи.

Их применяют в заливочных и разливочных кранах, которые работают с жидкими металлами. Также используются и в быстроходных кранах. В обоих случаях цепи представлены проводами с медными жилами, а также с термостойкой изоляцией.

Важно учитывать, что предохранители должны быть открыты для того чтобы без труда их осматривать и ремонтировать, не понижая напряжения на всей сборке.

Цепь состоит из изолированных проводов, объединенных в потоки. Если в одном потоке проводов больше 25 штук, то работа с ними становится чрезмерно сложной.

Каждый поток кладут по самому короткому пути, помещая его в горизонтальном либо вертикальном направлении. Допустимо отклонять их от этих положений лишь на 6 мм в каждом метре длины. Формируя потоки, провода никогда не скрещивают. Каждое ответвление проводится под прямыми углами. Важно чтобы ряды их были ровными. Обычно на поток берется 10-15 проводов. В нижних рядах находятся самые длинные провода, а в верхних – с наименьшей длиной.

Если вторичная цепь в шкафах и панелях включает медные провода, то во внешних соединениях – между шкафами и панелями – контрольные кабели. Иногда внешнее соединение реализуется с применением проводов в стальных трубах.

В двигателях

Нередко вопросы, касающиеся вторичной цепи зажигания, возникают у автомобилистов. Система зажигания в автомобиле воспламеняет горючую смесь в двигателе в нужный момент времени. Она помогает менять момент зажигания, учитывая нагрузку на двигатель.

Система катушечного зажигания состоит из первичной и вторичной цепи катушки зажигания.

Порой у владельца автомобиля появляется необходимость проверить катушку зажигания. Она обеспечивает работу целой системы, создавая искру между свечами. Во многих двигателях есть лишь одна катушка, но порой их бывает две.

Именно катушка является трансформатором напряжения, превращая его в тысячи вольт. Вторичным напряжением образуется искра в зазоре электродов свечи. Его показатель определяется зазором, электрическим сопротивлением свечи зажигания, проводов, составом топлива, нагрузкой на двигатель. Максимальный показатель напряжения – 40000 В, оно часто меняется.

Принцип работы

Катушка располагает 2 обмотками, намотанными на сердечник из металла. Первичную с сотнями витков и 2 внешних контакта катушки соединяют между собой. Положительный вывод ее подсоединяют к АКБ, а отрицательный – к модулю зажигания и массе кузова.

Во вторичной цепи находятся тысячи витков, ее подключают положительным полюсом к первичной, а отрицательным – к выводу в центре катушки.

Количество витков в других цепях укладывается в пропорцию 80:1. С увеличением пропорции увеличивается и напряжение катушки на выходе. Обладающие наивысшей мощностью катушки обладают самой значительной пропорцией витков.

Когда первичную обмотку замкнут на «массу», пускают электрический ток. Так, посредством появившегося магнитного поля, заряжается катушка.

Далее модули зажигания размыкают первичную цепь. Тогда поле внезапно исчезает. В катушке остается много энергии, и она передает ток вторичной цепи. Напряжение может увеличиться более чем в сто раз. В этот момент «пробегает» искра.

Неисправности

Катушки зажигания являются надежными, прочными устройствами. Но порой встречаются и их неисправности. Так, среди причин для появления дефектов выделяют перегревы, вибрации. Это ведет к повреждению обмоток, нарушению изоляции, в результате чего происходит короткое замыкание, а цепи прерываются. Самой большой опасностью для них становятся перегрузки, которые вызываются повреждениями свеч либо высоковольтных проводов.

В случаях когда свечи зажигания повреждаются, в них возникает слишком высокое сопротивление. Напряжение в катушке может повыситься вплоть до образования пробоев в изоляции.

Изоляция может повредиться из-за достижения напряжения в 35000 В. Когда достигнут такой показатель, напряжение уменьшается, образуется пропуск зажигания под нагрузками, катушка не будет давать достаточного напряжения, чтобы работал двигатель.

Когда к ее положительному контакту присоединена АКБ, а при замыкании на «массу» не создается искра — это верный признак того, что катушка окончательно вышла из строя и теперь подлежит замене.

Диагностика

Когда проблема появляется в системе зажигания, которую относят к распределительному виду, то это влияет на все цилиндры двигателя. Его запуск превращается в весьма трудную задачу. Когда двигатель работает, но пропускает порой зажигание, и при этом загорается лампа «Проверить двигатель», то пришла пора применения диагностического сканера. С его помощью проверяют код, который связан с пропуском зажигания.

Тем не менее такая проблема может быть связана со сбоями в подаче топлива, по этой причине нельзя сразу точно диагностировать неисправность в катушке, свечах либо высоковольтных проводах.

И тут важно знание первичных и вторичных цепей. Если отсутствует соответствующий кол, то обязательно измеряют сопротивление в цепях. Для этого используют цифровой мультиметр. Важно посмотреть, в каком состоянии находятся свечи зажигания, каков зазор между контактами. Нередко на неисправности указывает цвет нагара на свечах. Вероятно, пропуск появился по причине наличия масляных отложений, сильного нагара. Важно осмотреть высоковольтные провода, чтобы удостовериться в том, что сопротивление в них находится в пределах установленной нормы.

Когда установлено, что катушка, ее цепи в норме, то можно предположить, что топливная форсунка загрязнилась либо повредилась. Поэтому обязательно проверяют ее. Когда вероятность ее неисправности исключена, то проверкам подвергают компрессию, клапаны, смотрят, не произошла ли утечка прокладки головки блока цилиндров.

Но если двигатель прокручивается, а искры нет, то, вероятно, неисправность находится в цепи управления. Проверку осуществляют руководствуясь рядом строгих правил.

Предупреждение

Ни в коем случае нельзя заниматься отсоединением высоковольтных проводов от свечей зажигания либо катушек, чтобы проверить наличие искр. Угроза пострадать от электрического тока крайне высока. Помимо этого, есть шанс того, что вторичное напряжение сильно повредит устройство. Поэтому при возникновении необходимости в этой процедуре используют тестеры для свечей, а также щуп.

Если в катушке есть проблема, то измеряют сопротивление в обоих обмотках, пользуясь омметром. Когда выявляются отклонения от нормальных показателей, катушку заменяют. Также ее проверяют, пользуясь омметром с 10 МОм входного сопротивления.

Чтобы ее протестировать, подключают провода для измерений к контактам в первичной цепи. Чаще всего сопротивление колеблется в пределах 0,4 — 2 Ом. Если был выявлен нулевой уровень, то это верный признак того, что в катушке произошло короткое замыкание. Если же сопротивление оказалось высоким, то цепь оборвалась.

Вторичное сопротивление измеряют между положительными контактами и выводами с высоким напряжением. Современные устройства чаще всего обладают сопротивлением 6000-8000 Ом, но иногда встречается и показатель в 15000 Ом.

В другой разновидности катушек первичный контакт может располагаться в разъемах или быть спрятанным.

Опасность

Если не применить полученные знания и оставить катушку неисправной, она однажды повредит весь блок РСМ. Все дело в том, что пониженное сопротивление первичной цепи ведет к повышению тока в катушке. Поэтому шансы того, что сломается блок РСМ, возрастают.

Также может понизиться вторичное напряжение, а искрообразование – ослабеть, запуск двигателя будет сопровождаться множеством сложностей, пропуски зажигания будут возникать снова и снова.

Повышенное сопротивление вторичной обмотки провоцирует ослабление искр в цилиндрах, сильную самоиндукцию в первичной цепи.

Замена

Катушку можно заменить только аналогичной в случаях, когда в планах нет совершенствования системы зажигания. Обязательно каждый контакт и соединение в ней предварительно очищают, смотрят, не проявилось ли на ней следов коррозии, проверяют, насколько надежны подключения. Все дело в том, что коррозийные процессы ведут к повышению сопротивления в электрическом проводнике, неустойчивости соединения, обрыву. Все это значительно уменьшает время службы катушки. Чтобы понизить вероятность пробоев в условиях повышенной влажности, пользуются диэлектрической свечной смазкой на контактах катушки.

Когда в двигателе появилась проблема, катушка служит в жесточайших условиях. Неисправность провоцирует высокое вторичное сопротивление. Так, могут износиться свечи либо образоваться слишком большой зазор между электродами.

Если пробег достаточно большой, то одновременно с новой катушкой производят и установку новых свечей.

Монтаж вторичной цепи

Чтобы провести данную операцию, нужно ознакомиться со многими особенностями компоновки потоков. Необходим опыт, чтобы выполнять монтаж вторичной цепи грамотно. Конечный результат будет во многом зависеть от правильности раскладки, исполнения потоков.

Перед началом монтажа специалист знакомится с монтажной, а иногда и принципиальной схемами. Тогда он определяет, каким методом будет осуществлять прокладку, компоновать потоки проводов. В этой процедуре существует ряд правил. Так, провода, которые относятся к 1 монтажной единице, соединяют в одном потоке.

Также помнят о том, что большое количество проводов потребует больше работы над ними. Никогда не прокладывают провода таким образом, что они прикрывают контакты устройств, часть крепежных деталей.

Прокладывая много слоев потоков, в одном ряду не укладывают больше 10 проводов сразу. Провода одного ряда соединяют с соседними контактами устройств либо зажимов. Провода, которые кладут между присоединениями, всегда целые. Ни в коем случае нельзя заниматься их сращиванием.

Внешний вид каждого потока будет зависеть от того, как подготовлены провода. Если объем работы небольшой, то подготовка провода будет заключаться в том, чтобы разрезать его на нужную длину и подровнять.

Способы прокладки

Существует несколько способов монтажа вторичной цепи. Если изготавливаются нестандартные панели, то чаще всего осуществляют это, прокладывая провода напрямую. Для монтажа таким методом понадобится панель, изготовленная подходящим для этого способом. Если в ней имеется аппаратура, чтобы присоединять провода спереди, то на расстоянии около 40 мм от зажимов сверлят ряд отверстий, диаметр которых составляет 10,5 мм. В каждое вставляют втулку типа У-457. Наборные зажимы ставят на лицевую сторону. В зажимах делают такие же отверстия и вставляют проходные втулки. Провода кладут на задней стороне панели. Они выводятся посредством втулок к лицевой стороне.

До того как присоединить провода, идущие от втулки, их сгибают в полукруг, создавая компенсатор. Их также натягивают максимально сильно, что позволяет создать более эстетичный вид на другой стороне панели. Наиболее длинные из них скрепляют монтажными лентами. Провода, которые идут в одном и том же направлении, не нужно стягивать.

Есть и иной способ крепления – с применением полосок Лоскутова. Для этого предварительно чертят линии прокладки. Когда скрепление проводом осуществляют, применяя скобы, также проделывают отверстия, нарезают резьбу. Для изготовления скоб берут листовую сталь, чья толщина составляет около 0,7 мм. Размер их будет зависеть от количества проводов потока.

Обычно провода крепят используяполосы листовой стали, которые приваривают к панелям точечной сваркой по методу Лоскутова. Расстояние между ними составляет 150-200 мм.

Некоторые области трассы подразделяют на несколько равных промежутков. Приварку осуществляют в 2 — 4 точках. Вдоль трассы кладут изоляционную электрокатронную полосу. Также прокладки для изоляции помещают и между проводами с полосами.

Потоки с проводами стягиваются полосами, которые пропускают через пряжки. Концы каждой полосы подгибают, а лишнее подрезают.

Укладка проводов в потоки проходит так:

  • Нарезав провода, их кладут в поток, а затем соединяют с зажимами устройств.
  • Обязательно следят за тем, чтобы отсутствовали отклонения от горизонтального и вертикального положения.
  • Если трасса подобрана грамотно, линии прямые, то устройство отличается приятным внешним видом.
  • Изгиб проводов осуществляют таким образом, чтобы не навредить их изоляции. По этой причине радиус изгиба должен составлять не меньше 2 наружных диаметров провода. Изгиб делают вручную, никогда не изгибая провода повторно. Выкладывают их плотно.

Вторичные цепи — Энциклопедия по экономике

Электромонтажные работы подразделяются на работы по монтажу следующих видов электроустановок 1) распределительные устройства и подстанции 2) силовое электрооборудование 3) осветительное электрооборудование 4) внутренние проводки и сети 5) воздушные линии электропередачи 6) внешние кабельные сети и токопроводы. Кроме того, существует ряд специальных работ, которые могут входить в состав основных видов монтажных работ. К ним относятся электромонтажные работы а) по крупным электрическим машинам б) по вторичным цепям в) по аккумуляторным батареям г) по батареям конденсаторов д) по тяжелой ошиновке и некоторые другие.  [c.20]

Пусконаладочные работы начинаются до окончания электромонтажных работ (предварительная наладка аппаратуры, проверка вторичных цепей в процессе завершения монтажных работ и т. п.) и производятся по отдельному графику, согласованному со всеми заинтересованными организациями.  [c.178]

Пусконаладочные работы целесообразно выполнять в четыре этапа. На первом этапе ведутся работы по настройке и проверке отдельных элементов электрооборудования, соответствия его проекту, правильности выполнения схем вторичных цепей. В этот период напряжение на вторичные и первичные цепи не подается, а начало  [c.211]

На подготовленном к наладке объекте (или части его) должен быть закончен монтаж в соответствии с проектом, произведена проверка качества выполненных работ, закончена маркировка кабелей и вторичных цепей, сделаны надписи на ячейках, щитах, пультах и т. п., на принципиальных схемах нанесены изменения, произведенные в процессе монтажа.  [c.216]

На многих мощных подстанциях 161 кв, о которых было известно, что они будут расширяться, и на которых установлено большое количество коммутационной аппаратуры 161 кв, сразу же монтировались металлические конструкции распределительного устройства, предусматривающие возможность перехода на зигзагообразную схему сборных шин без их реконструкции. Схема зигзага при соответствующей релейной защите позволяет 1) отключать любое к. з. на линии секционным выключателем без перерывов в эксплуатации 2) производить удлинение шин распределительного устройства без перерывов в эксплуатации идя перевода питания нагрузки на другие подстанции на время реконструкции 3) ремонтировать поврежденную секцию шин, разъединитель или другие элементы распределительного устройства без перерывов в эксплуатации и необходимости иметь устройства для замены источника питания и 4) использовать резервный или другой выключатель без необходимости внесения изменений во вторичные цепи трансформаторов тока и напряжения.  [c.154]

Проверку вторичных цепей учета электроэнергии следует выполнять персоналу местной службы релейной защиты, автоматики и измерений или персоналу электротехнической лаборатории.  [c.215]

Объем и периодичность проверки вторичных цепей учета электроэнергии должны соответствовать требованиям, изложенным в Общей инструкции по проверке устройств релейной защиты, электроавтоматики и вторичных цепей ( Энергия , 1975).  [c.215]

Пример 1. Определить гарантированное значение размаха колебаний напряжения, приведенных к частоте 20 раз в 1 с, если в результате измерений за 4 мин выявлено 10 колебаний с размахом 2 %, 20 колебаний с размахом 4 % и 30 колебаний с размахом 1 %. Измерения проводили прибором класса 0,5 с пределом шкалы 150 В во вторичной цепи трансформатора напряжения (f/HOM = 100 В).  [c.335]

Пусконаладочные работы начинаются до окончания электромонтажных работ (предварительная наладка аппаратуры в МЗУ, проверка вторичных цепей в процессе завершения монтажных работ и т. п.) и производятся по отдельному графику, согласованному со всеми заинтересованными организациями. Более подробно о сроках производства пусконаладочных работ см. в главе V.  [c.64]

На втором этапе измеряется сопротивление изоляции вторичных цепей, проверяется правильность смонтированных схем управления, защиты и сигнализации, производится подача напряжения во вторичные цепи по постоянной схеме и комплексная проверка действия всех элементов, их взаимосвязи и блокировки в различных режимах работы (ручной, автоматический и т. д.).  [c.114]

На этом же этапе выявляют все недоделки и монтажные ошибки во вторичных цепях, четкость работы отдельных аппаратов и действия схемы в целом, соответствие проекту выполненного монтажа и необходимость внесения изменений. Обо всех замечаниях, недостатках и необходимых переделках извещают монтажную и проектную организации и производят запись в журнале дефектов.  [c.114]

Таблица 14 Набор инструментов для монтажа проводов вторичных цепей ИН-4

Звено электромонтеров по вторичным цепям  [c. 184]

Как видно из рис. 2, схемы включения релейной защиты обеспечивают независимость отдельных комплектов реле. На каждой линии используются два комплекта встроенных трансформаторов тока. Высокочастотная защита включается на один из комплектов трансформаторов тока, а резервная — на другой. Этим обеспечивается работа одного из комплектов быстродействующей защиты при повреждениях в одном из комплектов встроенных трансформаторов тока. Для вторичных цепей каждого комплекта трансформаторов тока используются отдельные кабели. Реле защиты от отказа выключателя включены вместе с высокочастотной защитой, так как они должны быть независимыми от резервной защиты.  [c.23]

Если схема распределительного устройства не позволяет производить такие переключения под нагрузкой, то мероприятия во вторичных цепях сводятся к установке вспомогательных контактов на шинных разъединителях, с помощью которых защиты переключаются на те или иные трансформаторы тока, а также к предотвращению возможности нарушения исправности этих контактов.  [c.53]

Проверка изоляции всех вторичных цепей.  [c.58]

Трансформаторы тока и напряжения, предназначаемые для расчетного учета, должны быть класса 0,5, и нагрузка их вторичных цепей не должна превышать номинальной для данного класса точности. Допускается использование одних и тех же измерительных трансформаторов для приборов учета, измерительных приборов и устройств защиты при условии общей вторичной нагрузки, не превышающей номинальной.  [c.54]

Допускается применение трансформаторов тока класса 1,0 при условии, что их действительная погрешность при нагрузке вторичной цепи не более 0,4 ом и не превышает погрешностей, допускаемых для трансформаторов тока класса 0,5.  [c.54]

Во вторичных цепях трансформаторов тока перед расчетными счетчиками по согласованию с энергоснабжающей организацией могут быть установлены специальные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока при замене или проверке счетчиков. Эта коробка также пломбируется энергоснабжающей организацией.  [c.56]

Измерение сопротивления изоляции вторичных цепей, обмоток включающей и отключающей катушек  [c.138]

Разъединяющиеся контакты вторичной цепи  [c.146]

АППАРАТЫ, ВТОРИЧНЫЕ ЦЕПИ И ЭЛЕКТРОПРОВОДКА ДО 1 000 в  [c.152]

Наименьшие величины сопротивления изоляции аппаратов, вторичных цепей и электропроводки до 1 000 в  [c.153]

Вторичные цепи упра-  [c.153]

Данная позиция также распространяется на индукционные катушки, т.е. своего рода трансформаторы, в которых прерывистый или меняющийся постоянный ток в первичных устройствах наводит соответствующий ток во вторичных. Они могут применяться либо для того, чтобы повышать напряжение до более высокой величины или, как в телефонной связи, для того, чтобы воспроизводить во вторичных цепях слабый колеблющийся ток, соответствующий колебаниям, накладываемым на ток установившегося режима в первичной цепи. Данная позиция распространяется на индукционные катушки всех видов, за исключением оборудования зажигания для двигателей внутреннего сгорания (товарная позиция 8511).  [c.280]

В чрезвычайных ситуациях проявление первичных негативных факторов (землетрясение, взрыв, обрушение конструкций, столкновение транспортных средств и т. п.) может вызвать цепь вторичных негативных воздействий (эффект домино ) — пожар, загазованность или затопление помещений, разрушение систем повышенного давления, химическое, радиоактивное и бактериальное воздействие и т. п. Последствия (число травм и жертв, материальный ущерб) от действия вторичных факторов часто превышают потери от первичного воздействия. Характерным примером этому является авария на Чернобыльской АЭС.  [c.78]

Силовое электрооборудование — блоки щитов магнитных станций и ящиков сопротивлений с ошиновкой и вторичными цепями, магнитные пускатели и другие пусковые аппараты, собранные в блоки на конструкциях, пульты и шкафы управления, собранные в блоки, блоки стальных труб вместе с протяжными коробками, шинные блоки и мосты для машинных залов и цеховых магистралей, узлы заземления, блоки крановых и цеховых троллеев, электрооборудование кабивы крана и т. п.  [c.155]

Втррой этап наладочных работ начинается после установки всего оборудования по проекту, полной готовности монтажа источников питания оперативных цепей, а также вторичных цепей. Работы производятся с подачей напряжения в цепи управления, защиты и сигнализации, поэтому на установке вводится эксплуатационный режим. На этом этапе ведутся работы по проверке под напряжением смонтированной схемы и взаимодействия ее элементов и выявляются монтажные недоделки. Выполнение монтажных работ по выявленным недоделкам производится монтажной организацией.  [c.212]

Разряды, начиная с 4-го и выше, присваиваются электромонтажникам по следующим основным видам работ силовым сетям и электрооборудованию освещению и осветительным сетям кабельным сетям распределительным устройствам вторичным цепям воздушным линиям высокого напряжения электролинейщики).  [c.262]

Поэтому двухэлементный счетчик в трехпроводной сети правильно учитывает энергию при любой асимметрии фазных напряжений и фазных токов. Примером сложной асимметрии нагрузки может служить тяговая (железнодорожная) подстанция переменного тока, где при нормальной работе для чисто тягового режима нагрузка распределяется, например, между фазами / — 2 и 2 — 3, а между фазами 1 — 3 нагрузка отсутствует. Несмотря на то что одна фаза (2) вторичной обмотки тягового трансформатора заземлена, вторичная цепь трансформатора представ- ляет трехфазную трехпроводную уравновешенную систему (в качестве третьего провода используются рельсы) и для учета энергии могут применяться двухэлементные счетчики типа САЗ и САЗУ.  [c.82]

Организация трудового процесса устранение неполадок в работе средств КИП и автоматики, выявленных дежурным персоналом КС в процессе эксплуатации на работающих ГПА и вспомогательном оборудовании, а также при их вынужденной остановке или аварии—отказе выполнение ремонтно-профи-лактических работ средств КИП и автоматики на ГПА и вспомогательном оборудовании, поставленных на ремонт в соответствии с графиком ППР основного и вспомогательного оборудования КС (проверка цепей автоматики датчиков КИП, импульсных линий, приборов защиты, реле, вторичных приборов и т. п.), на временных рабочих местах текущий ремонт (датчиков, приборов и т. п.) в условиях мастерских (осмотр, выявление дефектов, их устранение, регулировка, подготовка к поверке и т. п.) рабочие испытания в условиях лаборатории (проверка и настройка по образцовым и контрольным приборам на специальных стендах и установках средств КИП, снятых с ГПА, и вспомогательном оборудовании КС, поставленных на ремонт и т. п.), а также подготовка резервных КИП к ведомственной и государственной поверке.  [c.177]

Что такое вторичные цепи? — Sunpower UK

Что такое вторичные цепи?

Вторичные цепи — это цепи, питаемые от выходных обмоток трансформатора, которые электрически отделены от входных обмоток.

Трансформатор — это электрический компонент, который можно использовать для повышения или понижения входного сигнала переменного напряжения. Базовый трансформатор состоит из первичной обмотки для входного сигнала и вторичной обмотки для выхода. Между входом и выходом нет прямой электрической связи, и энергия передается во вторичную обмотку за счет взаимной индукции.

Вторичный выход можно использовать для различных приложений, например, в источниках питания, где вторичное выходное напряжение переменного тока выпрямляется, а затем фильтруется для получения постоянного тока, который можно использовать для питания других электронных схем. Вторичные цепи используются во многих топологиях источников питания, и частота может отличаться от 50 Гц для обычного регулятора до нескольких кГц для импульсного источника питания. Таким образом, компоненты вторичной цепи должны быть в состоянии обрабатывать напряжение, ток и частоту сигнала на выходе трансформатора. Конструкция схемы и компоненты также зависят от регулирования напряжения, необходимого на выходе, или от использования выходного сигнала. Другими факторами, определяющими, какие компоненты использовать, являются тип выпрямления, количество пульсаций и шумов, обратная связь и т. д.

Некоторыми из факторов, определяющих мощность во вторичных цепях, являются импеданс цепи первичной обмотки, компоненты во вторичной цепи и нагрузка. Нагрузка вторичной цепи должна быть в пределах номинала трансформатора, чтобы избежать перегрева или недостаточной мощности.

Рисунок 1 – Схема выпрямителя на вторичной обмотке

Трансформатор имеет две или более обмоток и может использоваться для повышения или понижения входного напряжения. Отношение входного напряжения к выходному зависит от соотношения витков на первичной стороне к виткам на вторичной стороне. В большинстве источников питания используются понижающие трансформаторы. Они имеют либо одну вторичную, либо несколько вторичных обмоток в зависимости от требуемой мощности. Для блоков питания с несколькими выходными напряжениями применяют несколько обмоток. Каждая обмотка имеет собственную цепь, которая может быть похожей или разной в зависимости от требований нагрузки.

Рисунок 2 – Трансформатор с двумя изолированными выходными напряжениями

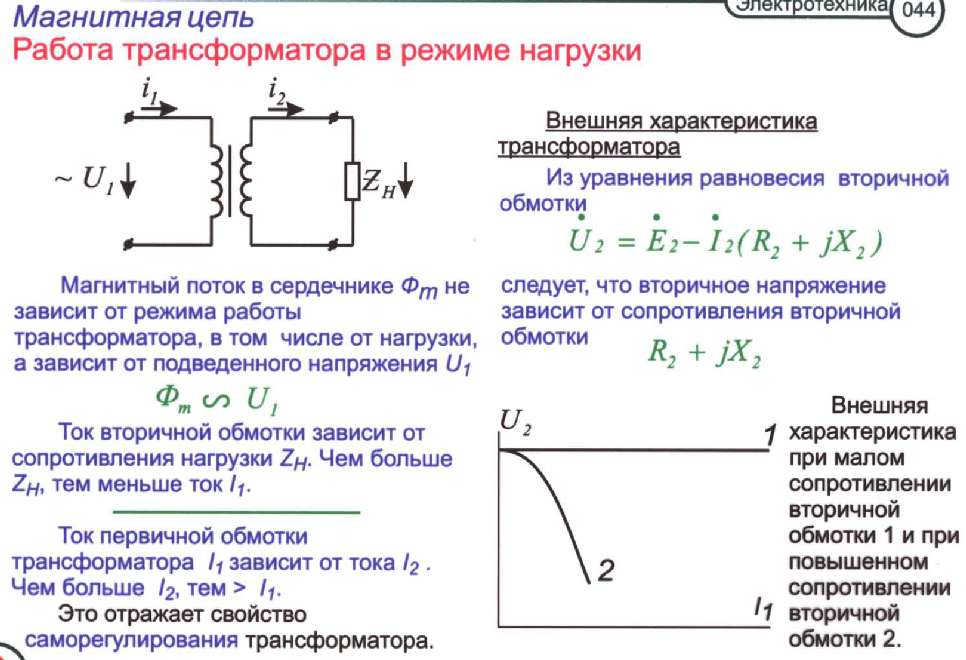

Работа трансформатора зависит от вторичной цепи и потребляет очень небольшой ток без нагрузки. После приложения нагрузки трансформатор потребляет больший ток из сети, соответствующий нагрузке. Если нагрузка увеличивается, трансформатор потребляет больше тока, и следует позаботиться о том, чтобы номинал трансформатора не был превышен. В противном случае, если на выходе будет потребляться избыточный ток, первичная цепь будет продолжать потреблять больший ток из сети, который может даже превысить безопасный предел. В результате сильного тока первичная обмотка перегревается и в конечном итоге повреждает изоляцию. Поврежденная изоляция обнажает проводник, что приводит к короткому замыканию и взрыву трансформатора.

Вторичные цепи, полученные из вторичной первичной обмотки трансформатора, имеют множество применений; в источниках питания, звуковых схемах, схемах генератора и т. д. Трансформатор повышает или понижает входные сигналы, чтобы обеспечить желаемый уровень сигнала на вторичной обмотке. Результат, который можно дополнительно настроить для получения желаемого результата. Вторичные цепи электрически изолированы от первичных и, возможно, опасных входных напряжений. Кроме того, возможно иметь более одной вторичной цепи, изолированной друг от друга или соединенной вместе.

Преимущества вторичных цепей

Преимущества использования трансформаторов во многих электронных схемах многочисленны. Трансформаторы являются гибкими и идеально подходят для изоляции низковольтного оборудования от высокого сетевого напряжения.

  • Возможность обеспечения различного вторичного напряжения
  • Несколько выходных напряжений
  • Изоляция сигнала или питания
  • Безопасность от поражения электрическим током и опасности возгорания
