Вытяжной вентилятор как подключить: Способы подключения вытяжного вентилятора | Полезные статьи

Схема подключения вытяжного вентилятора — инструкция по установке, порядок соединения проводов

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Содержание статьи

• 1 Принцип подключения вентилятора к электросети ванной комнаты
• 2 Схема подключения вытяжного вентилятора в ванной
  • 2.1 Вентилятор со встроенным выключателем
  • 2.2 Подключение через выключатель
  • 2.3 Вентилятор со встроенным таймером
  • 2.4 Прибор со встроенным датчиком влажности
  • 2.5 Управление вентилятором посредством включения/выключения освещения

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

На электрическом кабеле, с которым придется работать, не должно быть напряжения.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Большинство схем касается трехпроводной проводки с заземлением. При наличии старой, двухпроводной электропроводки со схемы выпадает проводник заземления.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Важно! Устройства для вытяжки следует подключать к сети через легкоплавкие предохранители в распределительном щитке.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

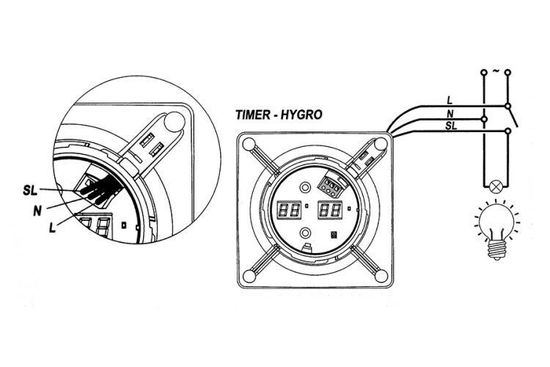

Вентилятор со встроенным таймером

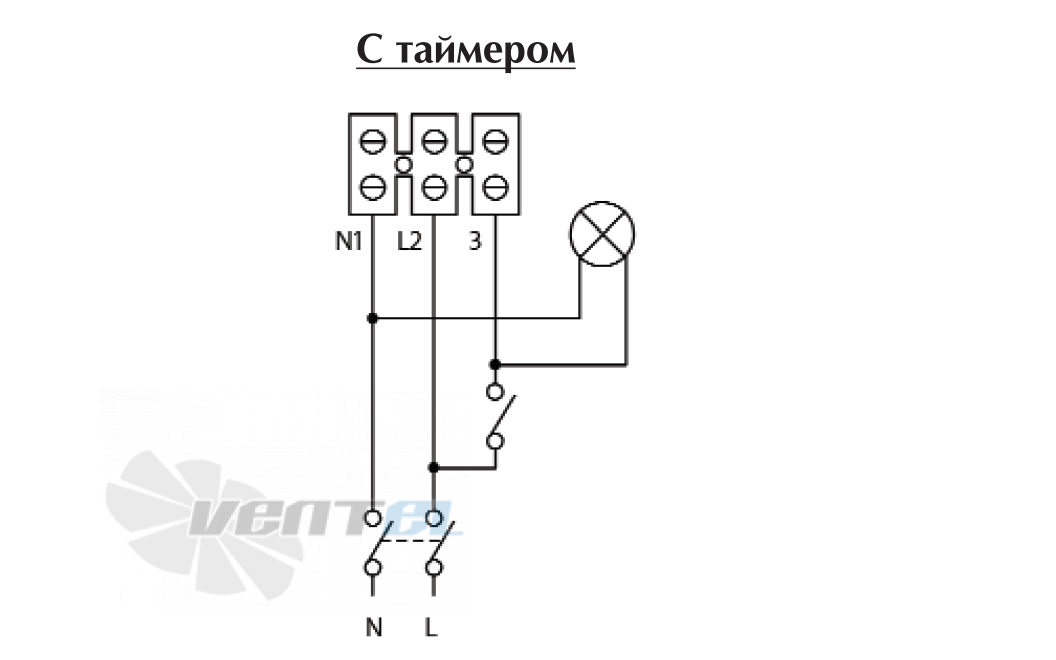

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После подключения проверяют надежность соединений.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

Апр 8, 2018ventsyst

Как подключить вентилятор в ванной к выключателю (с датчиком влажности и таймером): схема, оборудование, инструкция

Установка принудительной вентиляции в ванной и прочих помещениях важна для обеспечения нормального микроклимата.

Подача свежего воздуха и своевременный вывод отработанного сделают пребывание в помещении комфортным и приятным.

Подключение вентилятора – этап, от которого напрямую зависит работоспособность и эффективность всей вентиляции в целом.

Содержание

• 1 Когда необходим вытяжной вентилятор
• 2 Что необходимо для установки вентилятора
• 3 Схемы подключения вентилятора
  • 3. 1 От лампочки
  • 3.2 От выключателя
  • 3.3 Через автоматику
• 4 Этапы подключения вытяжного вентилятора
  • 4.1 Вентилятор без встроенного таймера
  • 4.2 Вентилятор со встроенным таймером
• 5 Монтаж выключателя для вытяжки
• 6 Установка вентилятора в вентиляционный канал
• 7 В заключение

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции

В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями.

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать  более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая  неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения.

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Сам переключатель может находиться на корпусе вытяжного устройства или монтируется в стену в виде отдельной клавиши.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Этапы подключения вытяжного вентилятора

Подключение вентилятора в ванной комнате и в туалете необходимо для обеспечения воздухообмена в помещении.

Для  нормальной работы прибора требуется выполнить правильно вся этапы монтажа, начиная от планировки и заканчивая подключением к выключателю.

Перед установкой устройства необходимо убедиться в том, все условия для его подключения соблюдены:

• Общий воздуховод не загрязнен, и тяга хоть и слабая, но есть.
• Диаметр отверстия, в которое требуется монтировать агрегат, и размеры самого вентилятора одинаковые.
• Подготовлена проводка для подключения выбранной модели.

Если вентиляция устанавливается в домах старой постройки, то в ванной, в туалете и на кухне уже есть сделанные на этапе строительства дома вентиляционные отверстия. Их можно использовать.

Однако  если проводилась перепланировка и требуется перенести воздухоотвод на другое место, допустимо в это отверстие установить дополнительную трубу.

Второй способ может испортить интерьер помещения, но при этом делает монтаж более простым и доступным.

К проводам и розетке предъявляются следующие требования:

• важно подобрать кабель с таким сечением, которое бы соответствовало предполагаемой нагрузке;
• запрещено устанавливать провода в металлической оплетке;
• требуется полная изоляция всех проводов;
• важно обеспечить систему устройством защитного отключения и заземлением.

Вентилятор собирается одновременно с его установкой в систему вентиляции. Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки.

Вентилятор без встроенного таймера

Самые простые в подключении модели вентилятора без таймера. При этом оптимальной схемой является подключение в ванной комнате через выключатель. Работа под силу даже начинающему мастеру.

Расположение самого выключателя может варьироваться. Его можно установить у входа как снаружи помещения, так и внутри. Главное — обеспечить защиту от попадания влаги.

Для подключения вентилятора рекомендуют использовать трехжильный кабель. Однако один провод не всегда получается задействовать. Во многих простых и дешевых моделях вентиляторов не предусмотрена возможность заземления.

После подключения проводки устройство монтируется в венткороб.

Вентилятор со встроенным таймером

Многие, обустраивая ванную комнату, выбирают для более эффективной работы системы воздухообмена вентилятор с таймером. Однако не все знают, как правильно его подключить.

При необходимости можно самостоятельно провести подключение вытяжного вентилятора с таймером в ванной комнате. Для этого в первую очередь необходимо купить накладную конструкцию, которую можно закрепить на вентиляционном отверстии на стене.

Перед началом монтажа требуется тщательно прочитать инструкцию по применению. Несмотря на то что все вентиляторы, по сути, одинаковые, могут быть нюансы в работе и установке устройства.

Чаще всего сам таймер уже входит в комплект с устройством, и докупать отдельно его не требуется.

Существует несколько схем подключения прибора со встроенным таймером. Оптимальным является применение четырехжильного провода.

В этом случае для устройства монтируется отдельный выключатель, а дополнительная жила, которая обычно используется для заземления, подключается к таймеру.

Монтаж выключателя для вытяжки

В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.

Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.

Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.

Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.

Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.

Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.

Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.

Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.

Установка вентилятора в вентиляционный канал

Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки.

При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод.

Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.

Крепление получается не таким надежным, зато оно более простое.

В заключение

При самостоятельном монтаже системы вентиляции в доме важно знать, как правильно подключить вентилятор в ванной комнате и в туалете к выключателю света или автономно.

Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины. Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека.

Но для того чтобы воздухообмен в помещении был эффективен, важно не только правильно выбрать сам вентилятор, но и подобрать соответствующую схему подключения, а также обеспечить грамотный монтаж всей системы.

Как установить вентилятор в ванной (сделай сам)

Обновлено: 07 июня 2022 г.

Замените старый шумный вентилятор на тихую и энергоэффективную модель

Следующий проект›

Семейный мастер на все руки

Замените старый шумный вентилятор на вентилятор, который работает бесшумно и очищает воздух быстрее и лучше. Вы часто можете сделать это менее чем за день с небольшим ремонтом потолка или без него.

Эксперты DIY журнала The Family Handyman Magazine

Время

Полный день

Сложность

Промежуточный диапазон

Стоимость

$ 101–250

Шаг 1: ПЛАНИРОВАНИЕ ЗАПАСНЫЕ ВАНКА

9000 4000. Новое поколение и новейший вклад. Вентиляторы теперь доступны в домашних центрах и от поставщиков систем отопления, вентиляции и кондиционирования воздуха. Новые вентиляторы практически бесшумны. Они также намного мощнее и потребляют меньше энергии, чем старые модели. Их можно даже оставить включенными на полный рабочий день, если вам нужна непрерывная вентиляция. (Большинство обычных двигателей вентиляторов сгорают.) Дополнительные сведения см. в разделе «Покупка бесшумного вентилятора» ниже.

В этой статье мы покажем вам, как демонтировать старый вентилятор для ванны и установить новый тихий. В большинстве случаев вы можете заменить вытяжной вентилятор менее чем за день с минимальным ремонтом потолка или без него. Пока мы на этом, мы покажем вам, как заменить типичный 3-дюймовый. неизолированный воздуховод с намного превосходящим 4-дюймовым. утепленный воздуховод.

Этот проект включает электропроводку, поэтому позвоните своему местному инспектору по электротехнике, чтобы узнать, нужно ли вам разрешение.

Установка вентилятора требует лишь элементарных столярных и электрических навыков. Вам понадобятся основные ручные инструменты, электродрель и электролобзик. Основные операции включают в себя ручную распиловку небольшого отверстия в гипсокартоне, завинчивание шурупов из листового металла в алюминиевые воздуховоды, резку алюминиевых воздуховодов, подъем на крышу и вырезание большего вентиляционного отверстия в крыше, а также отсоединение и повторное подключение электрических проводов. Если вы столкнулись с проблемой, с которой не можете справиться, например, со сложной электропроводкой, тесными зазорами в воздуховодах, повреждением водой крышного вентиляционного отверстия или крутым уклоном крыши, не стесняйтесь обращаться к лицензированному электрику.

Вам придется забраться на чердак и пройтись по крыше, так что не рискуйте. Наденьте рубашку с длинными рукавами, длинные брюки, ботинки, головной убор и маску от пыли, чтобы защитить себя от пыли и изоляции на чердаке. Находясь на крыше, используйте кровельные кронштейны, кровельные утки или страховочные ремни для надежной опоры и защиты от падения. И если ваша крыша слишком крутая или вы не чувствуете себя там уверенно, наймите профессионала для этой части. Вентилятор для ванны, который мы заменяем, довольно типичен. Он расположен в потолке с доступным недостроенным чердаком наверху.

Вентилятор правильно подключен и подключен к 3-дюймовому воздуховоду. неизолированные воздуховоды на крышу. Если ваш старый блок вентилятора имеет дополнительные функции, такие как свет или обогреватель, который работает от второго выключателя, ваша электрическая проводка будет более сложной. Если повторная проводка вас смущает, обратитесь к лицензированному электрику для уточнения деталей. Если у вас есть второй этаж над вентилятором, измерьте высоту доступного пространства. Новые, более тихие вентиляторы выше старых, по крайней мере, на 7-1/2 дюйма. Хотя он должен вписываться в стандартное пространство между балками пола, проверьте размеры вентилятора, чтобы убедиться в этом.

Если у вас нет чердака наверху, как мы показываем, вам придется выполнять всю установку снизу. Это означает, что вам придется немного разрезать потолок (и залатать его позже!), Чтобы вставить вентилятор и провести воздуховод к настенной вентиляционной крышке. Соединения будут такими же, как мы показываем в серии фотографий. Тем не менее, переход на более крупный настенный вентиляционный колпак может быть более сложным, если у вас есть кирпич, штукатурка или виниловый сайдинг, а не дерево. Если вы не знаете, как действовать дальше, обратитесь за консультацией к специалисту по сайдингу.

Шаг 2: Снимите старый вентилятор

Фото 1: Извлеките старый блок двигателя

Отключите питание на главной панели. Потяните вниз крышку решетки и снимите ее. Затем отвинтите или подденьте старый узел двигателя вентилятора с помощью отвертки.

Фото 2: Отсоедините проводку

Снимите электрическую крышку. Аккуратно выдвиньте провода и снимите разъемы проводов. Включите выключатель вентилятора (на стене) и проверьте провода тестером напряжения чтобы убедиться, что питание выключено . Раскрутите провода. Снимите стопорную гайку с троса.

Фото 3: Снимите старый корпус

Поднимитесь на чердак и отвинтите старый корпус вентилятора от балки. Снимаем кабель и вытягиваем проводку. Отсоедините или снимите хомуты, удерживающие воздуховод на корпусе и на крыше.

Перед тем, как начать, вам нужно отключить электричество к вентилятору на главной панели. При работающем вентиляторе переверните автоматические выключатели или ослабьте предохранители, пока он не остановится.

Наденьте защитные очки. Потянув вниз и отломив старую решетку, следите за падающими обломками! Вы будете поражены тем, сколько грязи может вылиться. Затем отключите двигатель и извлеките его из корпуса (Фото 1). Он будет удерживаться зажимами или винтами. Носить перчатки. Края могут быть острыми.

Электрические соединения обычно находятся в небольшой соединительной коробке (Фото 2). Проверьте провода на наличие питания с помощью тестера напряжения, чтобы убедиться, что он отключен. Затем отсоедините их.

Далее вам нужно подняться на чердак. Вам понадобится электродрель, отвертка, универсальный нож, ножницы по металлу, кусачки, инструмент для зачистки проводов и рабочий фонарь. Чтобы избежать лишних поездок, носите все инструменты с собой в ведре. Чтобы было легче работать на чердаке, найдите небольшой кусок фанеры, чтобы встать на колени или лечь на него — примерно 2 х 3 фута. Летом работайте утром. Чердаки нагреваются в теплые дни. Сдвиньте изоляцию со старого корпуса вентилятора и снимите корпус (Фото 3). Большинство старых вентиляторов монтируются непосредственно на балку. Винты могут быть трудно удалить. Электродрель упрощает эту задачу.

Осторожно: Алюминиевая проводка

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Шаг 3: Установите новый вентилятор и воздуховод

Фото 4: Установите новый корпус вентилятора

Обведите контур нового корпуса вентилятора на потолке над старым отверстием. Увеличьте отверстие с помощью пилы для гипсокартона. Обратите внимание на расположение потолочных балок.

Фото 5: Установка корпуса

Выровняйте корпус вентилятора сверху, убедившись, что корпус правильно ориентирован для воздуховодов и электрических соединений. Затем прикрутите монтажные кронштейны, удерживающие вентилятор, к каждой балке с шагом 1 дюйм. шурупы для гипсокартона.

Фото 6: Прикрепите воздуховод

Привинтите 4-дюймовый. алюминиевое колено к выпускному отверстию вентилятора с помощью трех 3/8-дюймовых. саморезы Phillips для листового металла. Будьте осторожны, чтобы не повредить заслонку демпфера внутри. Затем вытащите внутреннюю обшивку гибкого воздуховода, соберите три или четыре металлических кольца и с помощью еще трех винтов прикрепите обшивку к колену.

Фото 7: Закрепите изоляцию

Опустите изоляционную оболочку и затяните 6-дюймовую трубку. металлический зажим на локте. Отрежьте воздуховод по длине с помощью универсального ножа и кусачек и прикрепите 6-дюймовый. кусок прямой алюминиевой трубы до конца с помощью винтов и хомута, оставив открытым около 3 дюймов металла. Используя ножницы по металлу, отрежьте 3-дюймовый. открытый конец алюминиевой трубы под углом, соответствующим уклону крыши.

Фото 8: Подсоедините проводку

Снимите пластину на распределительной коробке и вытяните провода вентилятора. Протяните электрический кабель через предусмотренное отверстие и закрепите его кабельным зажимом. Скрутите электрические провода (белый с белым и красным или черный с черным) и установите разъемы. Прикрепите оголенный медный провод к зажиму заземления или винту на пластине. Сложите провода обратно в электрическую коробку на корпусе и закройте крышку.

Фото 9: Заделка зазора в потолке

Заделка стыка потолка/корпуса силиконом или другим высококачественным герметиком.

Теперь вернитесь в ванную. Приложите основание нового корпуса вентилятора к потолку и нарисуйте новый размер отверстия (фото 4). Большинство новых тихих вентиляторов больше, чем старые вентиляторы. Если нет, то придется латать потолок гипсокартоном. Чтобы упростить вырезание, совместите две стороны с существующим отверстием. Надевайте защитные очки во время резки.

Перед тем, как вернуться на чердак, отрежьте кусок изолированного гибкого воздуховода примерно на 18–24 дюйма длиннее старого воздуховода и отрежьте один кусок 4-дюймового чердака. диам. алюминиевый воздуховод длиной 6 дюймов. Отнесите их на чердак вместе с вентилятором, кронштейнами для крепления вентилятора, алюминиевым уголком, шурупами для листового металла, шурупами для гипсокартона, скобами для электрических кабелей, электрическим зажимом, герметиком и зажимами для воздуховодов. Вам также может понадобиться блокировка для крепления к балкам для поддержки вашего нового корпуса вентилятора.

Вам понадобится помощник, чтобы установить новый вентилятор. Сдвиньте монтажные кронштейны и выдвиньте их на балки. Совместите вентилятор с новым отверстием в гипсокартоне. Затем передайте его вашему помощнику, который будет держать корпус на одном уровне с потолком, пока вы будете прикручивать кронштейны к балкам (фото 5).

После установки вентилятора запустить воздуховоды. Прикрепите алюминиевое колено к выпускному отверстию (фото 6), а лайнер к колену. Затем измерьте и отрежьте гибкий изолированный воздуховод. Идеальный участок воздуховода должен быть как можно более прямым с наименьшим количеством поворотов. Продлите воздуховод от выпускного отверстия до отверстия в крыше, но не растягивайте его так туго, чтобы он не перегнулся. Затем завершите подсоединение изолированного воздуховода к обоим алюминиевым концам (Фото 7).

С нашим вентилятором проводка делается с чердака. Некоторые модели подключаются снизу. В любом случае закрепите электрический кабель на корпусе с помощью стандартного зажима с 6-дюймовым проводом, уходящим в коробку. Снимите 5/8 дюйма изоляции с конца каждого провода и соедините провода (Фото 8). Прикрепите кабель скобами к элементу каркаса в пределах 12 дюймов от кабельного зажима. Вы можете обнаружить, что существующий электрический кабель слишком короткий для подключения к новому вентилятору. Если кабель идет к ближайшей распределительной коробке, вы можете заменить его более длинным отрезком. В противном случае вам придется установить новую распределительную коробку. Если вы не знакомы с правилами электромонтажа, вызовите лицензированного электрика для выполнения этой части. В любом случае проверьте вашу работу у местного инспектора по электрике.

Герметизируйте периметр корпуса вентилятора гибким герметиком (Фото 9). Это имеет решающее значение для уменьшения передачи звука, а также утечки воздуха. Замените изоляцию, убедившись, что она покрывает корпус вентилятора. Осмотрите все свои инструменты, прежде чем вернуться вниз!

Шаг 4: Установите крышку

Фото 11: Закрепите воздуховод

Протяните руку через отверстие в крыше и потяните вверх угловой конец прямого воздуховода, оставив примерно 3/4 дюйма над поверхностью крыши. Прикрутите его к обшивке на 1/2 дюйма. саморезы по металлу. Заделайте зазор между воздуховодом и черепицей силиконовым герметиком или другим высококачественным герметиком.

Фото 12: Наденьте вентиляционную заглушку

Вставьте новую вентиляционную заглушку под черепицу, чтобы она плотно прилегала. Вытащить это. Нанесите кровельный клей на гонты, где будут лежать верхние и боковые фланцы. Гвоздь на месте.

Фото 13: Закройте крышку

Аккуратно поднимите черепицу и прибейте крышку вентиляционного отверстия сверху и по бокам кровельными гвоздями. Нанесите кровельный клей под черепицу по бокам и на верхнюю часть крышки вентиляционного отверстия, а также поверх гвоздей.

Завершить кровельные работы за один рейс. При работе на крыше вам понадобится новая крышка вентиляционного отверстия, кусок прямого алюминиевого воздуховода (обрежьте один конец, чтобы он соответствовал углу крыши), лобзик, рулетка, кровельный клей, герметик, универсальный нож, кровельные гвозди, 1/2 дюйма. Саморезы для листового металла с крестообразным шлицем, ножницы по металлу, монтировка, столярный карандаш и молоток. Наденьте пояс для инструментов или фартук, иначе вам придется подниматься и спускаться по лестнице, подбирая соскальзывающие предметы!

Если вы не совсем уверены в работе на крыше, установите пару кровельных кронштейнов вместе с 2×10 или прибейте к крыше планку 2×4 в нескольких футах ниже вентиляционного отверстия. Это даст вам более безопасное место для ног, когда вы работаете на крыше.

Замените старую вентиляционную крышку новой. Аккуратно удалите старую, чтобы не повредить черепицу. Они могут быть ломкими, особенно в холодный день. Затем увеличьте старый 3-дюймовый. отверстие, чтобы соответствовать 4-в. воздуховод, используя 4-дюймовый. воздуховод в качестве шаблона. Проем будет иметь овальную форму в направлении ската крыши (Фото 10). Протяните руку через крышу и протяните прямой алюминиевый воздуховод вверх через отверстие так, чтобы его угловой конец выступал на 3/4 дюйма над поверхностью крыши. Прикрутите воздуховод к обшивке (Фото 11). Здесь поможет магнитное сверло. Вбейте кровельный гвоздь в боковую часть воздуховода, чтобы временно закрепить его. Замажьте края герметиком, чтобы конденсат не стекал обратно в воздуховод или под черепицу.

Проверьте сетку и заслонку в новой вентиляционной крышке перед ее установкой, чтобы убедиться, что они на месте. Когда вы закончите, заполните все отверстия от гвоздей, которые вы вставили в крышу, кровельным цементом.

Для завершения работы установите декоративную решетку. Сейчас момент истины. Снова включите питание и прислушайтесь к вентилятору — если вы его слышите!

Приобретение бесшумного вентилятора

Тихий вентилятор имеет рейтинг «sone» от 0,5 до 1,5. Сон – это мера громкости. Чем меньше число, тем тише вентилятор. Напротив, типичные недорогие вентиляторы для ванны имеют мощность от 2 до более 5 сонов (которые вы легко можете услышать в соседней комнате). Выберите вентиляционную мощность вентилятора, соответствующую размеру вашей ванной комнаты. Чтобы быстро оценить необходимое количество кубических футов в минуту (кубических футов в минуту или количество воздуха, перемещаемого вентилятором), «практическое правило» заключается в том, чтобы умножить длину вашей ванной комнаты на ширину и округлить в большую сторону. Например, 8 х 10 футов. (80 кв. футов) потребуется скорость вентиляции 80 кубических футов в минуту и ​​потребуется вентилятор на 80 кубических футов в минуту. Тихие вентиляторы имеют лучшие двигатели (рассчитанные на непрерывную работу), более прочные корпуса и большие воздуховоды, обычно 4 дюйма. Они стоят значительно дороже, чем стандартные вентиляторы.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Chalk line
• Drill/driver — cordless
• Drywall saw
• Dust mask
• Hammer
• Jigsaw
• Non-contact voltage tester
• Pry bar
• Utility knife

Перчатки, сигнальная лампа и защитные очки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/2 дюйма. саморезы для листового металла
• 3/8 дюйма. саморезы для листового металла
• 4-дюйм. алюминиевый воздуховод (прямой и коленчатый)
• 4 дюйма. гибкий изолированный воздуховод
• Регулируемые хомуты
• Герметик
• Кровельный колпак
• Кровельный клей
• Вентилятор
• Соединители проводов

Первоначально опубликовано: 28 ноября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как подключить вентилятор и свет | Главная Руководства

Автор Chris Deziel Обновлено 2 февраля 2022 г.

Высокая температура и высокая влажность в ванной комнате создают идеальные условия для роста плесени, а также портят деревянную и металлическую арматуру. Вы можете уменьшить влажность, установив вентилятор. Чтобы быть эффективным, вентилятор должен быть более или менее центрирован на потолке, что также является хорошим местом для света, поэтому многие вентиляторы поставляются со светильником. У вас часто есть возможность подключить вентилятор и свет к отдельным выключателям, но вы также можете использовать один и тот же выключатель, чтобы они включались одновременно.

Наконечник

Чтобы протянуть провод между светильником и выключателем, пропустите его через чердак к стене, на которой расположен выключатель, просверлите отверстие диаметром 1/2 дюйма в верхней пластине стены и протяните провод через отверстие к выключателю.

Как подключить вентилятор и свет

1. 1.

   Вырежьте отверстие для электрической коробки для выключателя в гипсокартоне возле двери или в другом удобном месте с помощью пилы для гипсокартона. Используйте ремоделирующий ящик для переключателя. Он крепится непосредственно к гипсокартону, поэтому вам не нужно беспокоиться о том, чтобы прикрепить его к стойке.

2. 2.

   Протяните электрический кабель между вентилятором/освещением и выключателем. Если у вентилятора пара черных проводов и пара белых, то свет можно подключить отдельно от вентилятора. Если вы решите сделать это, протяните трехжильный кабель с белым, черным, красным и оголенным проводом. В противном случае используйте 2-жильный кабель без красного провода.

3. 3.

   Подсоедините вентилятор и свет к кабелю. Если есть только один горячий провод, скрутите его плоскогубцами вместе с черным кабелем от выключателя. Если есть два горячих провода, и вы хотите, чтобы выключатель и свет управлялись одним и тем же выключателем, скрутите их вместе с черным проводом, сообщает Electrical Online.

4. 4.

   Используйте красный провод в 3-жильном кабеле, чтобы подключить свет и вентилятор к разным выключателям. Подсоедините горячий провод от вентилятора к черному проводу от выключателя, а горячий провод от лампы к красному проводу от выключателя. Горячие провода в блоке могут быть окрашены по-разному. Если это так, проверьте инструкции по установке, чтобы определить, что есть что.

5. 5.

   Скрутите вместе все белые провода, а затем скрутите вместе все оголенные провода, сообщает Upgraded Home. Закройте каждый набор проводов навинчивающимся соединителем.

6. 6.

   Вставьте кабель цепи в распределительную коробку, предварительно убедившись, что питание цепи отключено. Зачистите все кабели в коробке канцелярским ножом и оголите все концы проводов с помощью инструментов для зачистки проводов.

7. 7.

   Подсоедините провод горячего контура к верхней латунной клемме переключателя. Если вы используете два переключателя, используйте короткий черный провод, чтобы соединить их верхние клеммы, чтобы они оба были горячими, когда вы подключаете провод схемы к одному из них. Подсоедините горячий провод от вентилятора к нижней клемме переключателя. При наличии двух горячих проводов подсоедините по одному к нижней клемме каждого переключателя.

8. 8.

   Соедините вместе все белые провода в коробке, скрутив их плоскогубцами по часовой стрелке, и привинтите разъем провода. Скрутите вместе все заземляющие провода и соедините конец одного с зеленой клеммой заземления на переключателе.

9. 9.

   Привинтите переключатель к коробке с помощью отвертки и привинтите крышку, чтобы завершить процедуру подключения.

   Вещи, которые вам понадобятся

   Предупреждение

   Не выполняйте никаких подключений, пока не убедитесь, что питание отключено. Если вы не уверены, проверьте провода в кабеле схемы с помощью тестера напряжения. Продолжайте выключать выключатели, пока не получите показания 0 или индикатор не погаснет.

Каталожные номера

• Электрика онлайн: Подключение выключателя света
• Модернизированный дом: Подключение вытяжного вентилятора в ванной к свету и нагревателю

Советы

• через чердак к стене, на которой расположен выключатель, просверлите отверстие диаметром 1/2 дюйма в верхней пластине стены и протяните провод через отверстие к выключателю.

Предупреждения

• Не выполняйте никаких подключений, пока не убедитесь, что питание отключено.

  Вытяжной вентилятор как подключить: Способы подключения вытяжного вентилятора | Полезные статьи
