На рис. 3 представлена концевая кабельная заделка для исполнений КВЭтв и КВЭн в пластмассовой форме, а на рис. 4 — для исполнения КВЭт в съемной форме. В табл. 8 указаны размеры для всех исполнений концевых заделок типа КВЭ, а в табл. 9 — необходимые материалы и изделия для их монтажа.

Концевые заделки внутренней установки марки КВЭп предназначены для оконцевания трехжильных и четырехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ в сырых и особо сырых помещениях. Корпус муфты отливается в съемную или несъемную пластмассовую форму. Внутри корпуса выполняется переход с жил кабеля с бумажной изоляцией на одножильные кабели марки ВВ или провода АПРТО или ПРТШ.

На рис. 5 представлен общий вид концевой заделки КВЭп. В табл. 10 и 11 указаны основные размеры заделок и разделки кабеля, а в табл. 12 — необходимые материалы и изделия для монтажа заделок.

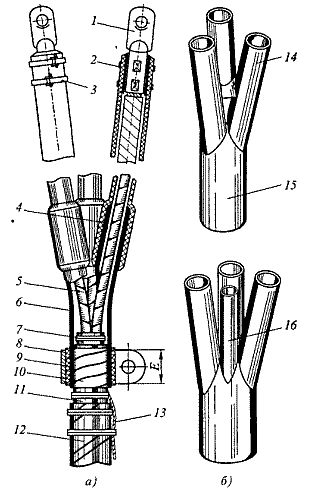

Рис. 3. Концевая заделка КВЭ в пластмассовой форме:
1 — наконечник; 2 — металлический бандаж; 3, 13 — подмотка из ленты ЛЭТСАР ЛПм или хлопчатобумажной ленты с промазкой эпоксидным компаундом; 4 — термоусаживаемая, кремннйорганическая или наиритовая трубка; 5 — жила; б — изоляция жилы; 7— крышка формы; 8—форма; 9— бандаж из пряжи; 10— поясная изоляция; 11 — ступень полупроводящей бумаги; 12 — металлическая оболочка; 14 — провод заземления; 15, 18 — проволочный бандаж; 16, 17 — места пайки; 19 — броня кабеля; 20 — эпоксидный компаунд

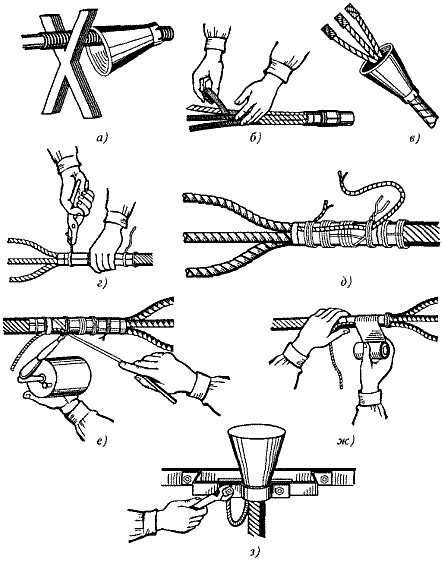

Рис. 4. Концевая заделка КВЭт, выполненная с применением съемной формы:

1 — наконечник; 2—подмотка из хлопчатобумажной ленты с обмазкой эпоксидным компаундом; 3 — трехслойная трубка; 4 — изоляция жилы; 5 — эпоксидный корпус; 6 — подмотка из липкой поливинилхлоридной ленты; 7 — бандаж из пряжи; 8 — поясная изоляция; 9 — провод заземления; 10 — проволочный бандаж; 11 — подмотка из хлопчатобумажной ленты с промазкой эпоксидным компаундом; 12 — наконечник провода заземления

Маркоразмеры концевых заделок КВЭ*

* Пластмассовые и другие формы могут иметь различное конструктивное исполнение но размеры должны быть не менее указанных в табл. 8.
Примечание. S — расстояние между жилами на выходе из заделки.

Таблица 9. Материалы и изделия для монтажа заделки КВЭ

Примечания: I. Клей ПЭД-Б применяется при монтаже заделок КВЭтв, а также для заделок всех исполнений при оконцевании кабелей ААШв.
2. Количество припоя ПОССу 30-0,5 (или ПОС 40) приведено для оконцевания наконечинков пайкой. При другом способе оконцевания количество припоя сокращается до 0,06 кг.

3. Длина поставляемых заводами трубок составляет 1 м.
4. Для четырехжильных кабелей поставляется четыре трубки.

Рис. 5 Общий вид концевой заделки КВЭп до 1 кВ:

1 — наконечник; 2 — подмотка лентой ЛЭТСАР или ПВХ; 3 — гибкий кабель или провод; 4 — корпус формы; 5 — провод заземления; 6—шланг

Таблица 10. Основные размеры концевых заделок КВЭп до I кВ

* b— расстояние между жилами.

Таблица 11. Размеры разделки кабеля для КВЭп до 1 кВ

Примечание. Размеры Б, О и П для всех муфт соответственно равны 50, 50 и 25 мм.

Таблица 12. Материалы и изделия для монтажа муфт КВЭп 1 кВ

Примечание Сечение провода АПРТО должно соответствовать сечению жил кабеля Провод АПРТО поставляется для муфт, монтируемых на кабелях с сечением жил до 120 мм² включительно.

Концевые заделки КВсл из самосклеивающихся лент предназначены для оконцевания кабелей с бумажной изоляцией на напряжение до 10 кВ с алюминиевыми или медными жилами сечением до 240 мм² внутри сухих помещений при разности уровней между высшей и низшей точками расположения кабеля на трассе до 10 м включительно
Заделки поставляются по ТУ 36-2307—80.

Общий вид заделки представлен на рис. 6, а на рис. 7 — уплотнительный конус. В табл. 13—15 указаны маркоразмеры заделок.

Рис 6. Общий вид концевой заделки КВсл:

1 — наконечник; 2 — подмотка из поливинилхлоридных лент; 3 — подмотка из лент ЛЭТСАР или ЛЭТСАР и ЛЭТСАР ЛПТ; 4 — бумажная изоляция жилы; 5 — центральный уплотнительный конусный вкладыш; б — боковой уплотнительный конусный вкладыш; 7 — бандаж из ленты ЛЭТСАР; 8 — крестообразная уплотнительная подмотка; 9 — герметизирующая подмотка из лент ЛЭТСАР или ЛЭТСАР и ЛЭТСАР ЛПМ

Рис. 7. Образование конусного уплотнительного вкладыша: 1 — линия среза

Таблица 13. Маркоразмеры заделок КВсл

Примечание. В ТУ 36-2307—80 заделки обозначены соответственно для кабелей: до 1 кВ КВсл-1—КВслЗХ95-1, КВсл-2—КВслЗХ 185-1 н КВсл-3—КВсл-ЗХ Х240-1; 6—10 кВ КВсл-1—КВсл-ЗХ50-10, КВсл 2—КВсл-3х 120-10 и КВсл 3— КВсл-ЗХ240-Ш.

Таблица 14. Размеры уплотнительных конусов

Таблица 15. Материалы и изделия для монтажа заделок КВсл

• Назад
• Вперед

• Вы здесь:
• Главная
• Инфо
• Кабели
• Термоусаживаемая манжета для ремонта кабелей

Читать также:

• Основные расчетные данные трехфазных кабелей с медными жилами
• Прокладка кабелей при низких температурах
• Допустимый длительный ток для переносных шланговых шнуров, тяжелых кабелей, переносных проводов с медными жилами
• Прокладка кабелей в коллекторе
• Допустимый длительный ток для кабелей с алюминиевыми жилами

Заделка концевая сухая для 3-4-жильного кабеля – что это

Концевая заделка кабелей производится для герметизации отдельных жил при подключении к аппаратам и оборудованию. При использовании довольно сложных конструкций и кабелей большого диаметра очень важно отделить друг от друга провода и создать оптимальные условия.

Сегодня существуют специальные элементы, которые представляют собой концевую заделку 3-4 жильных кабелей. Продукция изготавливается из плотного диэлектрического материала, который гарантирует максимально оптимальную герметизацию.

Разновидности моделей разводки

В настоящее время выпускается несколько основных категорий представленных элементов. Каждая конструкция имеет определенное назначение, оптимальные характеристики и преимущества. При покупке стоит акцентировать внимание именно на конструктивных особенностях. Основные варианты концевых заделок:

1. Модели комплектуются овальной воронкой небольшого размера. Также в конструкции отсутствуют втулки и другие важные элементы. Простота конструкции позволяет быстро монтировать данную деталь.
2. Концевая заделка круглой формы. В данном случае модель имеет три выхода, которые располагаются в пространстве в виде пирамиды. Таким образом с легкостью удается подключать трехжильные кабеля.
3. Рядная овальная концевая заделка. Представленное приспособление может использоваться для подключения кабелей различного формата. Удобно применять при использовании кабелей с напряжение до 10кВ.

На данном этапе появилось большое количество вариантов представленных элементов. Все производится по уникальным технологиям и соответствует требованиям технического формата. Рекомендуется обращаться за приобретением концевой заделки только к проверенным поставщикам, так как от этого зависит безопасность эксплуатации. Для большинства клиентов сегодня найдется большое количество рациональных предложений.

Самостоятельное изготовление концевых заделок имеет место быть только в том случае, если вы располагаете соответствующим уровнем знаний в области электротехники и никаких нарушений безопасности не будет. В последнее время количество вариантов представленных устройств выросло в несколько раз. Для каждого клиента есть немалое количество выгодных преимуществ и возможностей.

Техническое описание

Овальные концевые разводки небольших габаритов рассчитаны на эксплуатацию кабелей до 2кВ. Таким образом нужно обязательно изучать возможную сферу применения и другие важные аспекты. В таком случае вы сможете получить профессиональную помощь от лучшей компании- поставщика.

Стоят кабельные разводки сравнительно недорого и изготавливаются крупными компаниями, занятыми в электротехнической области. Для удобства потребителей, концевые разводки всегда сопровождаются техническими документами, где указываются различные параметры.

Разводящие контуры могут быть изготовлены из пластика, либо мягкого изолирующего материала. Все зависит от того в какой области будет применяться концевая заделка и на какие нагрузки рассчитаны кабеля. В домашних условиях можно использовать стандартные варианты представленных изделий, которые в полной мере будут соответствовать техническим характеристикам и описаниям.

Воронка кабельной заделки изготавливается из высококачественного пластика или стали. Очень важно все максимально эффективно за герметизировать с помощью изолирующей ленты, так как любой негативный фактор может отрицательно сказаться на эксплуатации оборудования.

Заделка концевая сухая для 3-4-жильного кабеля изготавливается по самым современным технологиям и методикам. Таким образом возникает невероятное количество интересных предложений и возможностей при использовании данных технических элементов.

Бюджетные концевые заделки

В зависимости от сферы использования, иногда можно приобретать бюджетные варианты. То есть если кабеля находятся под небольшим напряжением и нет опасности возникновения опасных ситуаций. В настоящее время появляется невероятное количество новых моделей интересных концевых заделок, которые отличаются комплектацией, назначением и другими факторами.

Именно поэтому следует обращать внимание на те условия, которые предоставляет реализатор. Сегодня существует невероятное количество выгодных и актуальных предложений.

По большому счету концевые заделки для 3-4 жильных кабелей являются неотъемлемой частью безопасности эксплуатации электрического оборудования, промышленных установок и так далее.

Поэтому ни в коем случае не стоит экономить на представленных условиях, так как ваша безопасность превыше всего. При покупке нужно акцентировать внимание на качестве заделки, чтобы в дальнейшем она прослужила максимально длительный период времени. Таким образом удастся добиться максимальной результативности.

Поделитесь статьёй в социальных сетях:

Информационный бюллетень Tec-Alert

Ключевые шаги и соответствующие инструменты для медных IDC, коаксиальных и оптоволоконных заделок: часть 1

Заделка кабелей — это подключение провода или волокна к устройству, такому как оборудование, панели или настенная розетка, что позволяет подключать кабель к другим кабелям или устройствам. Три основные области, которые мы обсудим, — терминация, используемая в отраслях телекоммуникаций, передачи данных и оптоволокна. Это включает в себя организацию кабелей по назначению, формирование и заделку кабелей, правильную маркировку, а также создание соединения с медным или оптоволоконным проводником.

Чтобы начать, необходимо провести планирование. Подготовьтесь к заделке, разработав стратегию начала и конца кабеля, убедившись, что у вас есть надлежащие инструменты для выполнения работы. Помните, что кабельное соединение не будет завершено, пока все разъемы не будут должным образом идентифицированы и промаркированы!

Подготовка:
Тщательная подготовка перед заделкой кабеля обеспечит правильное выполнение работы и сэкономит ваше время и деньги с самого начала.

Начните с определения местоположения точки завершения. Если неизвестно, убедитесь, что каждый кабель достигает самой дальней точки коммутационного шкафа или аппаратной. Затем проложите кабели к этой области, убедившись, что длина кабеля правильная, а также пометьте каждый кабель, чтобы вы могли идентифицировать его позже. Затем сформируйте и закрепите кабель, убедившись, что все кабели параллельны друг другу, сформировав их в аккуратные жгуты с помощью затянутых вручную кабельных стяжек или крючков и петель. Если кабель слишком длинный, обязательно отметьте вновь созданный конец так же, как и раньше. После того, как область заделки настроена, используйте подходящее оборудование для укладки кабелей, чтобы оно служило опорой и разгрузкой. Это важно, поскольку некоторые кабели имеют особые требования к минимальному радиусу изгиба. Знание этого защитит целостность устанавливаемого кабеля.

Теперь вы готовы начать!

ЧАСТЬ 1: Концевая муфта медного IDC и коаксиального кабеля

Концевая муфта медного IDC:
Концевая муфта с изоляцией смещения (IDC) является рекомендуемым методом для медной концевой заделки, признанным ANSI/TIA/EIA-568-A для кабельной заделки UTP.

Основные шаги:

Шаг 1: Определите метод и длину удаления интродьюсера. Существует несколько типов инструментов на выбор при удалении оболочки. Инструмент, который вы используете, будет зависеть от ваших личных предпочтений, вашего бюджета, типов кабелей, которые вы используете, и т. д. Мы выделим некоторые параметры в разделе инструментов.

Шаг 2: Удалите только ту часть оболочки, которая необходима для заделки кабельных пар и обеспечения скручивания пар. В зависимости от блока, типа, размера медного кабеля и типа производителя оборудования для оконечной нагрузки IDC требования к правильной длине удаления будут различаться.

Шаг 3: Разделите, определите и завяжите группы связующего. Это относится к кабелям с числом пар 50 пар и более. Разделяя и связывая каждую группу связующих, это облегчит заделку и упростит уборку.

Шаг 4: Разветвите и сформируйте кабельные пары из каждой группы креплений. Пары не должны пересекаться или мешать любым другим парам. Кроме того, пары проводов должны быть параллельны, без натяжения в точке соединения и с одинаковым натяжением на всех соединениях.

Шаг 5: Теперь вы готовы прикрепить клеммную колодку (a) или обжать модульную вилку (b).

Шаг 5a: Клеммные блоки — это оборудование, предназначенное для размещения кабеля в основном для телекоммуникационных приложений и приложений для передачи данных. Несмотря на то, что существует много типов клеммных блоков, наиболее распространенными являются клеммные блоки типа 66 или 110. 66-блок в основном используется для голосовых приложений в УАТС, ключевых телефонных системах и некоторых локальных сетях. Блок 110 используется как для передачи голоса, так и для передачи данных. Используя 66-блочный блок, витые пары прокручиваются веером одна за другой и прикрепляются к блоку для заделки. В блоке 110 провода проходят через центр и расходятся веером, вбиваясь в каждый слот блока для заделки.

Шаг 5b: При подключении к модульным штекерам, таким как RJ11, RJ45 и Cat5, вы просто вставляете провода витой пары в разъем, сохраняя каждый провод параллельно следующему, избегая наложения. Используя обжимной инструмент с храповым механизмом с соответствующей обжимной матрицей, вы просто сжимаете рукоятку, пока не сделаете надежный обжим.

ПРИМЕЧАНИЕ. Tecra Tools настоятельно рекомендует использовать обжимной инструмент с храповым механизмом для всех концов разъемов! Это поможет обеспечить согласованность, устранить чрезмерное или недостаточное обжатие и уменьшить нагрузку на руки.

Инструменты для использования с кабелями типа «витая пара»:

Инструменты для резки кабеля
В зависимости от размера кабеля, с которым вы работаете, вам потребуются различные инструменты для резки кабеля. Для небольших кабелей лучше всего подходят диагональные кусачки заподлицо или круглые кусачки. Для кабелей большего размера требуется режущий инструмент с большим усилием или даже кабельный резак с храповым механизмом.

Инструменты для снятия оболочки
Инструмент для прозвонки, ножницы для электриков и инструмент для продольной резки позволяют снять оболочку кабеля UTP, но каждый по-своему. Инструмент для прозвонки является наиболее надежным, поскольку он предназначен для разрезания только тонкой внешней оболочки без повреждения проводов под ней. В то время как ножницы электрика являются обязательным инструментом обрезки для любой работы по заделке.

Инструменты для забивки
Выбирайте высококачественные инструменты для забивки с лезвием, соответствующим типу используемого клеммного блока (66, 110, Krone, Bix и т. д.). Не экономьте на этом средстве! Вы обнаружите, что используете его постоянно.

Обжимные инструменты
Используйте только обжимную рамку с храповым механизмом и соответствующие обжимные матрицы для используемых вами вилок, RJ-11, RJ-45, Cat 5 и т. д.

ПРИМЕЧАНИЕ. Вилки категории 5 часто отличаются от типичных RJ-45. тем, что вилки категории 5 не имеют дополнительного углубления для снятия натяжения в корпусе вилки. Это делается для того, чтобы сохранить скручивание пар проводов, когда они проходят через корпус вилки. Если вы используете такие вилки Cat 5, вам нужно будет использовать наши обжимные матрицы Cat 5 при обжиме этих вилок. Неиспользование надлежащей матрицы Cat 5 приведет к разрушению корпуса вилки и повреждению разъема.

Концевая заделка коаксиального кабеля:

Коаксиальные кабели состоят из внутреннего проводника (сплошного или многожильного провода), отделенного диэлектриком (жилой) от его внешнего проводника (одинарного или двойного экрана) и покрытых внешней оболочкой из ПВХ или пленума. . Этот тип кабеля в основном используется для аудио/видео, но может передавать данные. Преобладающими коаксиальными кабелями являются RG-6, RG-11, RG-58, RG-59 и RG-62.

Основные шаги:

Шаг 1: Определите правильный метод и длину удаления оболочки, оплетки, диэлектрика и центрального проводника. Начните с прямого разреза на конце кабеля. Затем наденьте наконечник разъема на конец кабеля. Отрегулируйте двух- или трехступенчатый инструмент для зачистки коаксиального кабеля в соответствии с требуемым диаметром кабеля и требованиями к зачистке. Вставьте кабель в стриппер, повернув стриппер на 3-5 полных оборотов. Удалите разорванную оболочку, экран и диэлектрический материал, одновременно проверяя качество полосы и убедившись в отсутствии случайных жил экранирующей оплетки, надрезанного центрального проводника или поврежденной изоляции.

Шаг 2: Заделайте кабель, установив системный штифт разъема на центральный проводник. Обожмите штырек на центральном проводнике с помощью специального инструмента для обжима центрального штыря или, что менее желательно, гнезда обжимного инструмента малого диаметра.

Шаг 3: Наденьте муфту и разъем на кабель. Сначала поместите корпус соединителя на кабель, выровняв его так, чтобы его стержень располагался над центральным контактом проводника и между диэлектриком и экраном из оплетки. Сдвиньте наконечник разъема вверх, чтобы закрыть открытый экран оплетки. Поместите обжимной инструмент на наконечник разъема и сжимайте инструмент, пока матрица полностью не закроется. Разъем должен быть тугим, поэтому проверьте соединение на его аккуратность и плотность.

ПРИМЕЧАНИЕ. Использование обжимной матрицы правильного размера имеет решающее значение для правильной заделки коаксиального кабеля! Этот размер определяется только типом используемого разъема, а НЕ размером кабеля! При выборе подходящей обжимной матрицы см. рекомендованный диаметр обжимной втулки в спецификации производителя соединителя.

ПРИМЕЧАНИЕ. Tecra Tools настоятельно рекомендует использовать обжимной инструмент с храповым механизмом для всех концов разъемов! Это поможет обеспечить согласованность, устранить чрезмерное или недостаточное обжатие и уменьшить нагрузку на руки.

Инструменты, используемые для заделки коаксиального кабеля:

Режущие инструменты
Для заделки коаксиального кабеля требуется хороший набор кусачек для коаксиального кабеля и кусачек заподлицо. Будьте осторожны и не пытайтесь резать стальные центральные проводники инструментом, предназначенным только для резки меди. Мы рекомендуем использовать кусачки для центрального проводника, специально предназначенные для этой цели.

Инструмент для зачистки коаксиального кабеля
Существует большое разнообразие инструментов для зачистки коаксиального кабеля; предустановленный, регулируемый, двухступенчатый, трехступенчатый и т. д. В большинстве случаев регулируемый трехступенчатый съемник лучше всего подходит для самого широкого диапазона типов кабелей и разъемов.

Коаксиальные обжимные инструменты

Правило 1: Всегда покупайте храповик!

Правило 2: Используйте обжимной инструмент со сменными матрицами. Не покупайте совершенно новый инструмент каждый раз, когда вам нужно обжать разъем нового типа!

Правило 3: Обожмите центральный штифт с помощью специального инструмента для обжима центрального штифта. Не используйте маленькое обжимное гнездо обжимного станка! Он просто не будет обеспечивать надежность 8- или 12-точечного обжимного станка.

Правило 4: Знайте правильный диаметр обжимной втулки для вашего соединителя и используйте соответствующую матрицу. Слишком обжатые или недостаточно обжатые соединители — это ожидающие сбои!

Щелкните здесь, чтобы просмотреть часть 2 нашей серии кабельных концевых заделок: Волоконно-оптические концевые заделки.

Вернуться к Tec Alert

Вернуться к началу страницы

Как выглядит плохое завершение?

Автор Дон Шульц, технический торговый представитель и сертифицированный технический специалист Fluke Networks

Понял! Вы пришли к этой статье, думая, что мы будем говорить о несправедливых увольнениях. Неа. В этой статье мы говорим о тщательно подобранных разъемах RJ45 и Keystone. Последующее содержание может шокировать. Большинство людей сочтут это довольно забавным. Усмотрение зрителя не рекомендуется. Ты должен это увидеть!

Что делает заделку кабеля Ethernet плохой?

• Чрезмерное раскручивание жил витой пары
• Перекрещенные провода
• Никелированные жилы
• Плохой электрический контакт

Некоторые из этих ошибок проявляются в том, что кабель просто не работает. Другие проявляются коварными способами, такими как низкая скорость и прерывистое соединение.

Чрезмерное раскручивание

Прежде всего, мы продемонстрируем заделки, которые в прямом виде вообще не будут работать:

Эм. У меня просто нет слов… Кто-то не знает про раскрутку.

На приведенных выше фотографиях показаны крайние примеры чрезмерного раскручивания. Что это такое и почему провода все-таки перекручены? Что ж, прочитайте Почему провода скручиваются внутри кабеля Ethernet? Чтобы получить больше информации.

Достаточно сказать, что чем больше вы раскручиваете эти пары, тем меньше производительности. Существует максимальное количество раскруток, которое вы можете сделать, прежде чем возникнут проблемы, и оно составляет 0,50 дюйма. Это означает, что максимальное расстояние, которое вы можете раскрутить, составляет 0,50 дюйма от последнего витка в паре до места фактического электрического контакта провода.

Не все проблемы настолько серьезны. Вот пример пары проводников, которая почти не соответствует спецификации:

Обратите внимание на зеленую пару. Другие пары вырезаны для ясности.

Для разъемов RJ45 вот отличный пример чрезмерного раскручивания, который в остальном кажется хорошим, пока вы не присмотритесь повнимательнее:

Закрыть, но не совсем там. Это может работать, но не на полной скорости!

Иногда увидеть плохое рядом с хорошим — отличный способ получить представление:

Верхний — плохой. Середина как раз в спецификации. Нижний — лучшее, что вы можете сделать.

Итак, как проявляется неисправность разъема RJ45? Обычно вы получаете соединение со скоростью 100 Мбит/с вместо ожидаемого соединения со скоростью 1000 Мбит/с (1 гигабит). Соединение будет работать, но только еле-еле.

Пересечение проводов

Следующей болезнью являются перекрещенные провода. Это случается с лучшими из нас, включая меня. Стоит дважды и трижды проверить правильность цветовой последовательности ваших выводов. С этим связано то, используете ли вы T568A или T568B. Обычно я заканчиваю с использованием последовательности T568B, но нет ничего плохого и в использовании последовательности T568A. Просто выберите один и придерживайтесь его. Подробнее см. T568a и T568b, что использовать.

Здесь показана не проблема между двумя последовательностями, а неуместный проводник, независимо от того, какую последовательность вы используете.

Можете ли вы определить, что я сделал неправильно? Вот последовательность проводников для этого конкретного гнезда Keystone.

Судя по двум рисункам выше, я пропустил коричневую пару. Как это произошло? Просто не обращал внимания или ехал слишком быстро, так что никаких оправданий для меня. Это также может произойти, когда вы работаете с домкратами Keystone разных марок. Не все разъемы для трапецеидальных искажений подключены одинаково!

Перекрещенные провода внутри вилки RJ45 обнаружить гораздо сложнее. Это, безусловно, весомый аргумент в пользу превосходства сквозных разъемов. Преимущество сквозного стиля заключается в том, что вы можете подтвердить последовательность цветов до ее обжатия.

Вот два примера перекрещенных проводов:

Ой! Оранжевая пара скрещена. Нелегко заметить, пока не присмотришься.

Перекрещивание проводов в вилке часто является результатом использования стандартных вставных вилок RJ45. С этими типами вилок вы «угадываете и вырезаете», а затем вставляете. В процессе вставки один провод перекрещивается и оказывается не в том месте.

Пожалуй, самая коварная вариация. Завершение в перевернутом виде.

Подключения в перевернутом виде могут выполняться с любой вилкой. Последовательность цветов выглядит правильной, потому что они правильно выстроены, но в наоборот . Это позволяет очень легко не заметить. Я сделал это недавно и в итоге убил дорогую камеру наблюдения PoE. Используемый тип PoE был пассивным (всегда включенным) PoE, и у камеры не было шансов. Кабум!

Проводники с зазубринами

Проводники с зазубринами появляются, когда ваш инструмент для зачистки кабеля прорезает не только оболочку кабеля, но и изоляцию проводника. Единственный способ обнаружить это — проверить кабельные стрипы перед заделкой. Если вы видите срез изоляции или отблеск меди, вам нужно перенастроить инструмент для зачистки и начать заново.

Видите срез сплошной оранжевой жилы прямо на краю оболочки кабеля?

В зависимости от серьезности поврежденных проводников это повреждение может проявляться одним из двух способов:

• Плохая производительность кабеля
• Кабель нерабочий

Учитывая, что есть несколько других факторов, которые могут вызвать эти две проблемы, мой искренний совет — проверить эти проводники, а не часами крутить колеса, пытаясь отследить, что пошло не так! Проводники с надрезами чрезвычайно трудно отследить.
