Что такое и как сделать зануление

С появлением в быту электричества встал и вопрос его безопасного пользования. Давайте посмотрим, как решить эту важную задачу, разберемся: что такое зануление, как действует заземление, как сделать зануление в частном доме своими руками. А кроме того, можно ли использовать зануление вместо заземления.

Содержание
1. Что, как и откуда берётся.
2. Заземление в квартире.
3. Устройство защитного отключения.
4. Зануление.
5. Рассмотрим пару ситуаций.
6. В заключение о занулении.

Что, как и откуда берётся

Известно, что электричество производят электростанции. От них электрический ток напряжением десятки и сотни тысяч вольт идет по трём проводам-фазам к потребителю.

Напряжение столь велико потому, что по законам физики, чем выше напряжение, тем меньше потери при передаче на большие расстояния.

Затем понижающие трансформаторные подстанции преобразуют высокое напряжение в гораздо более низкое (но все равно опасное), и по проводам или подземным кабелям оно придет в наш дом.

Ток должен к электроприбору прийти, сделать полезную работу и уйти. В случае переменного напряжения, используемого в быту, для этого служат фазный (подача) и нулевой провода. Откуда электрический ток приходит, понятно; но куда же уходит электричество? В землю! Немного упрощенно, но по большому счету так и есть. Именно в землю.

Трансформатор подстанции имеет заземление, подключенное к отдельному проводу линии. Это и есть тот самый «ноль» в наших → розетках. Особо любознательные могут убедиться в этом, осмотрев обычную трансформаторную подстанцию с воздушными линиями. Вошло 3 провода, вышло 4. На входе – три фазы высокого напряжения, на выходе – три фазы низкого напряжения и нулевой провод.

А теперь перейдем к главному — защите человека.

Заземление в квартире

Самый надёжный способ защиты от поражения электрическим током в быту — заземление электроприборов. Ведь многие наши домашние помощники имеют металлические (читай – токопроводящие) корпуса, и в результате обрыва или повреждения изоляции может произойти касание фазного провода к корпусу прибора. И тогда касаться его становится смертельно опасно…

Чтобы избежать беды, корпус прибора соединяют с землёй. Теперь при попадании фазы на корпус происходит короткое замыкание и срабатывает защита, отключающая подачу тока.

В современных квартирах → электрическая проводка (по ссылке рассказано как сделать проводку в доме) выполняется по трёхпроводной схеме:

• фаза;
• ноль;
• земля.

Заземление электроприборов происходит через третий контакт вилки и розетки. Сложнее ситуация в домах, где проводка смонтирована по двухпроводной схеме, и в розетках провод заземления отсутствует. В этом случае заземляющий провод придется проводить непосредственно от корпуса прибора.

Где взять «землю» в квартире многоэтажного дома? Ответ прост: в электрощите, установленном на каждом этаже.

Перед тем как выполнять → устройство заземления (лучше, конечно, это делать при участии или под наблюдением профессионального электрика, по ссылке рассказано как делается контур заземления), внимательно изучите электрощит. Ведь если надёжное заземление у щита отсутствует, подключение к нему провода заземления квартиры не только напрасно, но и опасно!

Поясним на примере. У соседа короткое замыкание. Ток пройдёт следующий путь: фаза соседа – «ноль» соседа – этажный электрощит – Ваш провод заземления – корпус Вашего прибора!

Устройство защитного отключения

Для повышения безопасности при эксплуатации эл. приборов используют и так называемое устройство защитного отключения, сокращенно — УЗО. Совместно с заземлением УЗО дают 100% гарантии защиты человека от поражения электрическим током.

Давайте разберём принцип действия УЗО, для чего представим электропроводку как водопроводную систему. Вода течёт по трубам, как и ток – по проводам. И если вдруг в трубе образовалось отверстие, вода начинает уходить, а её количество на выходе участка будет меньше, чем на входе. УЗО и контролирует подобную утечку, но не воды, а электричества.

Если корпус прибора под напряжением, но утечки нет – УЗО не реагирует. Но как только корпуса касается человек – появляется путь для утечки тока, «дыра» – УЗО за доли секунды размыкает цепь.

Зануление

Согласно Правил эл. безопасности, занулением называется: «…. соединение корпуса оборудования с нулевым защитным проводником». Теперь давайте рассуждать. Мы имеем электроприбор (скажем, стиральную машину), который надо заземлить. Штепсельная вилка машинки и розетка трёхконтактные, но проводка двухпроводная, а значит, заземления у нас нет. Но мы знаем, что «ноль» на подстанции заземлён, так почему бы ни соединить в розетке контакты «ноля» и «земли»? Ни в коем случае!

Прочтем формулировку ещё раз: «…нулевым защитным проводником». В этом-то и дело! Ведь «ноль» в розетке проводник рабочий, а не защитный, и ставить перемычку между землёй и нолем в розетке нельзя:

а) это может грозить коротким замыканием;
б) если ноль имеет плохой контакт, фаза через прибор попадёт на ноль розетки, а через перемычку и провод заземления – на корпус прибора.

Читаем правила дальше: «Зануление предназначено для устранения опасности поражения электрическим током при замыкании на корпус … в трёхфазных четырёхпроводных сетях….». Но в квартире-то сеть однофазная! Вот в многоэтажном доме сеть трёхфазная четырёхпроводная, поэтому выполнять зануление можно не ближе, чем в распределительном шкафу дома.

Рассмотрим пару ситуаций

1. При → подключении стиральной машины (по ссылке о том, как подключить стиральную машину) вы соединили корпус с нулевым проводом (рабочим нулём). Через какое-то время, при ремонте щита, случайно поменяли фазу и ноль. Результат: на корпусе машины у вас фаза! Вы получите не опасный, но неприятный удар, даже при наличии УЗО, а то и можете серьезно пострадать.

2. То же подключение. Перегрелась обмотка двигателя, и произошел пробой на корпус. Корпус под напряжением, но УЗО не срабатывает: утечки-то нет! Обмотка греется, пока не сплавятся провода, и от возросшей силы тока не сработает автомат защиты. И двигателю «кирдык», и до пожара недалеко!

Можно придумать и другие ситуации, но все они разрешаются, если разводка сделана по трёхпроводной схеме с надёжным заземлением. То есть машина подключена без зануления в розетке, а надёжно заземлена (рис. 1).

При любом замыкании фазы на корпус срабатывает УЗО либо автомат, отключая питание.

Если разводка двухпроводная, нужно провести заземляющий провод от потенциально опасных приборов с металлическими корпусами к электрощиту, убедившись, что он заземлен.

В заключении о занулении

Помните прописную истину – любые работы с электрическими сетями выполняются только при отключенном напряжении! Если же работа выполнятся под напряжением, используют надежные и испытанные средства защиты: диэлектрические перчатки и т. д. Жизнь у Вас одна, и не стоит рисковать ей по пустякам: электричество не прощает легкомыслия!

Как обычно, ждем ваших вопросов, в комментариях! Успехов в работе!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Зануление в квартире и доме

Главная » Заземление

Заземление

Просмотров 2.5k. Опубликовано 01.06.2018
Обновлено 12.06.2018

Ещё одной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземленной нейтралью от поражения электрическим током, наряду с заземлением, является зануление.

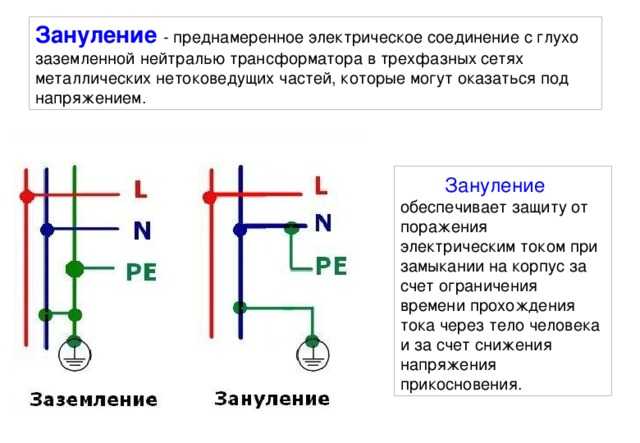

Зануление — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземленной нейтральной точкой генератора или трансформатора, в сетях трехфазного тока; с глухозаземленным выводом источника однофазного тока; с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Для соединения открытых проводящих частей потребителя электроэнергии с глухозаземленной нейтральной точкой источника используется нулевой защитный проводник.

Нулевым защитным проводником (PE – проводник в системе TN – S) называется проводник, соединяющий зануляемые части (открытые проводящие части) с глухозаземленной нейтральной точкой источника питания трехфазного тока или с заземленным выводом источника питания однофазного тока, или с заземленной средней точкой источника питания в сетях постоянного тока.

Нулевой защитный проводник следует отличать от нулевого рабочего и PEN – проводников.

Нулевой рабочий проводник (N – проводник в системе TN – S) – проводник в электроустановках напряжением до 1 кВ, предназначенный для питания электроприемников соединенный с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.

Совмещенный (PEN — проводник в системе TN– C) нулевой защитный и нулевой рабочий проводник – проводник в электроустановках напряжением до 1 кВ, совмещающий функции нулевого защитного и нулевого рабочего проводника.
Принцип работы зануления: если напряжение (фаза) попадает на соединенный с нулем металлический корпус прибора, происходит короткое замыкание. Автоматический выключатель, включенный в поврежденную цепь срабатывает от короткого замыкания и отключает линию от электричества. Кроме этого, отключение электричества от линии может выполнять плавкий предохранитель. В любом случае, ПУЭ регламентируют время автоматического отключения поврежденной линии. Для номинального фазного напряжения сети 380/220 В. оно не должно превышать 0,4 с. Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.

Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жесткие требования качества, иначе зануление может оказаться неэффективным.

Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека.

Теперь перейдём к практике. Опустимся, так сказать, с небес на землю и переместимся в Вашу квартиру или частный дом.

Зануление будет просто необходимо, если Ваша квартира или дом не имеет заземления (См.Рис). Для зануления розетки или розеток Вам необходимо будет разделить нулевой проводник (РЕN) в электрощитке на нулевой рабочий (РЕ) и нулевой защитный проводник (N). Затем прокладываем к розетке третий провод и соединяем его с контактом заземления на ней. Данный способ применяется в системе заземления TN-C-S.
