Заземление шкафа учета на опоре. Заземление щита.

Заземление щита на опоре является важным элементом в обустройстве электрики в постройке. Однако, достаточно часто особенности данной процедуры упускаются из виду. Это опрометчиво, ведь в нем размещается различная автоматика, отвечающая за работоспособность приборов.

Щит включает в себя не только оборудования подачи энергии, но также и учитывает его. В том числе, в него входят средства защиты от различных непредвиденных неполадок. По этой причине важно относится к его заземлению со всей ответственностью.

Выбор устройства

Когда речь идет о частных постройках, то отдают предпочтения моделям, напряжение которых составляет 220 В. В том числе, следует фиксировать изделия на вертикальной основе. Зачастую для этого используются столбы с диаметром до 350 мм. Стандартных комплектов для закрепления щита весом до 50 кг будет вполне достаточно.

На сегодняшний день существует большой выбор устройств, которые различаются:

  • По виду. Существуют стандартные модели и полузакрытые. В последних модификациях отсутствует задняя стенка.
  • По объему. Допускается установка больших или небольших коробов.
  • По предназначению. В этом случае речь идет об распределительных щитах, а также приборах, которые включают дополнительные функции, например, учет для одного или нескольких объектов.

По той причине, что короб монтируется вне помещения, он должен находиться в закрытом корпусе, имеющем устойчивость к влаге. За счет этого удается достичь высокой безопасности и стабильного функционирования не только внутренних приборов, но и всего оборудования в целом.

Требования безопасности

Перед заземлением шкафа на опоре важно убедиться, что были соблюдены все требования безопасности. Промежуток между коммутационным аппаратом, коробом, а также предохранителем не может превышать больше 10 метров. При этом, расстояние от грунта до щита должно находиться в диапазоне от 80 сантиметров до 1,7 метра. В исключительных случаях допустимо снижение минимального промежутка до 40 см.

В том числе владельцу постройки необходимо удостовериться в следующем:

  1. Опора должна быть надежной и устойчиво стоять на месте.
  2. Короб, хранящий учетное оборудование необходимо запирать.
  3. На дверце обязательно наличие прозрачного окошка.

Дополнительно рекомендуется выполнять монтаж импульсного электросчетчика с наличием контроллера. Благодаря ему удается передавать полученные данные на трансформаторную подстанцию без вмешательства человека.

Процесс заземления

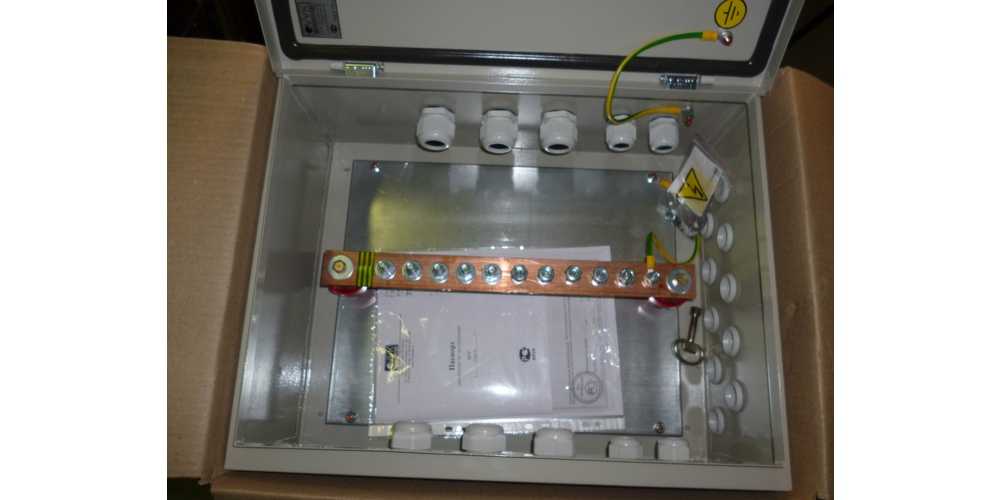

Заземление шкафа учета на опоре достаточно просто реализовать. Для этого внутри короба необходимо разместить две нулевые шины PE и N. Далее их объединяют за счет специальной перемычки. Таким образом, удается соединить нулевые и заземляющие проводники.

По той причине, что корпус выполнен из металла, его следует объединить с шиной РЕ. В том числе, к ней повторно подсоединяется заземляющее оборудование. Как правило, для этого применяют медный провод, сечение которого аналогично вводному фазному проводнику.

Заземление необходимо изготавливать посредством прутиков из стали, диаметр которые составляет 16 мм, либо аналогичных по сечению уголков. Посредством стальной полосы 4х10мм производится сварочное соединение. После чего конструкция углубляется в грунт и фиксируется.

Далее под столб необходимо забить уголок или штырь не меньше чем на метр в глубину. С помощью провода осуществляется соединения учетного ящика и колышка. Важно использовать шнур с большим сечением (например, на 4 мм), чем у другой электроники.

Для быстрого и качественного выполнения работы можно обратиться к профессионалам. Специалисты компании по монтажу электропроводки оперативно справятся с задачей любой сложности. Инженеры не только самостоятельно осуществят заземление, но и подготовят всю необходимую документацию.

Заземление — шкаф — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Маркировка монтажных отверстий поворотной рамы. 1 — поворотная рама. 2 — каркас панели.
 [1]

Заземление шкафов малогабаритных производится через приваренные к каркасу снаружи и внутри скобы с резьбой М8, к которым с помощью болта подключается заземляющий проводник.
 [2]

Заземление шкафов независимо от габаритов кон-дейсаторной установки должно выполняться двумя болтами заземления. Конструкция и окраска шкафов конденсаторных установок выполняются по соответствующим техническим условиям для тропического исполнения. В условиях холодного — климата предпочтение должно отдаваться конденсаторам с синтетическими пропитывающими жидкостями. Однако для этих районов могут изготовляться конденсаторы и с морозостойким минеральным М ЭСЛОМ.
 [3]

Для заземления шкафов с обеих сторон салазок предусмотрены площадки для присоединения полосы заземления.
 [4]

Разрешаются и другие способы заземления шкафов, например приварка их к надежно заземленным закладным конструкциям.
 [5]

Сушильный шкаф В-151.
 [6]

На задней стенке подставки имеется трехжильный провод в резиновой оболочке с штепсельной вилкой для включения в сеть и отдельный провод с наконечником для заземления шкафа.
 [7]

Швеллеры в местах стыков должны быть сварены между собой, а затем надежно связаны с общим контуром заземления не менее чем в дв х, местах для использования их для заземления шкафов. В полу предусматриваются проемы для прохода силовых и контрольных кабелей.
 [8]

Сушильный шкаф.
 [9]

На задней стенке подставки выходит трехжильный про-1 вод в резиновой оболочке. На конце шнура имеется штепсельная вилка для включения в сеть и отдельный провод с наконечником для заземления шкафа.
 [10]

На задней стенке подставки выходит трехжильный провод в резиновой оболочке. На конце шнура имеется штепсельная вилка для включения в сеть и отдельный провод с наконечником для заземления шкафа.
 [11]

Приборы, входящие в стойку, имеют одинаковое конструктивное исполнение — вертикальную переднюю панель с горизонтальным шасси коробчатого типа. Высокочастотный кабель вводится в верхнюю часть стойки. Заземление шкафа осуществляется в нижнем его углу.
 [12]

Заземление ( зануление крана, установленного на открытом воздухе и питащегося гибким переносным кабелем. 1 — заземлитель. 2-вторичная обмотка питающего трансформатора. 3-неподвижный четырехжильный кабель. 4 -гибкий переносной питающий кабель. 5 — вводно-распределительное устройство. 6 — перемычка. 7 -кран. 8 — рельсовые пути крана.
 [13]

Заземление ( зануление) передвижных механизмов осуществляется отдельной жилой в питающем гибком кабеле. Ее сечение по условиям механической прочности принимается равным сечению фазных жил. Если механизм передвигается по рельсам, они должны быть соединены с заземлением питающего шкафа, на стыках рельсов и между ними приварены перемычки из круглой стали диаметром 6 мм или полосовой — — толщиной не менее 4 мм.
 [14]

Шкаф включается в сеть переменного тока 127 или 220 В. Напряжение, потребляемое шкафом, указывается на табличке, находящейся на левой стороне подставки. Включать шкаф в сеть постоянного тока не разрешается. Перед включением в сеть обязательно производят заземление шкафа.
 [15]

Страницы:  

   1

   2

Руководство Justrites по безопасным методам заземления и соединения

  • 800-798-9250

  • Заполнить 3Наше обещание

Меню

Счет

Настройки

Валюта


USD — доллар США

  • евро — евро
  • По

    Дэн Карвер

  • 12 мая 2021 г.

Рекомендуемые методы идентификации, оценки и контроля статического электричества для предотвращения пожаров и взрывов

Заземление

Процесс соединения одного или нескольких токопроводящих объектов с землей, чтобы все объекты имели такой же статический потенциал, как и земля; также называется «заземлением».

Граница

Процесс соединения двух или более токопроводящих объектов с помощью проводника так, чтобы они имели одинаковый статический потенциал, но не обязательно тот же потенциал, что и земля.

Нет времени читать?

Перейти непосредственно к разделу:

Большинство людей знакомы со статическим электричеством. Они слышали потрескивание, когда вынимали из сушилки прилипшие ткани, или чувствовали легкий удар током при прикосновении к дверной ручке или другому металлическому предмету после ходьбы по ковровому полу. Зимой или когда воздух очень сухой, воздействие статического электричества более заметно. Но знаете ли вы, что статический разряд также является основной причиной промышленных пожаров и взрывов?

В Соединенных Штатах ежегодно регистрируется около 300 инцидентов. В одном случае простая задача наполнить ведро толуолом вызвала сильный пожар. Оператор подвешивал металлическое ведро с проволочной скобой и пластиковой ручкой на шаровой клапан во время выдачи и стоял в стороне, пока ведро наполнялось. Внезапно толуол воспламенился, и оператор не смог потушить огонь с помощью небольшого ручного огнетушителя. Он ушел с места происшествия, чтобы взять огнетушитель побольше, но когда он вернулся, пламя было слишком сильным. Он больше не мог получить доступ к клапану, чтобы перекрыть подачу толуола, обеспечивающего топливо для большого пожара. В результате был нанесен крупный материальный ущерб.

Следователи выявили искру, вызванную статическим разрядом, что привело к пожару. Пластиковая ручка незаземленного ведра изолировала его от системы трубопроводов. Это привело к разнице в заряде между ними, но этого можно было бы избежать с помощью надлежащих процедур соединения и заземления.

Трение между различными типами материалов создает статическое электричество. При контакте электроны могут передаваться от одного материала к другому. Это создает дисбаланс электрических зарядов. При переносе или заливке легковоспламеняющихся жидкостей также выделяется энергия, что увеличивает риск статического электричества.

Связанная статья

Электрическое заземление и соединение являются важными мерами безопасности для предотвращения статического разряда и снижения вероятности возгорания. Но электрические принципы, на которых мы основываем заземление и соединение, могут сбивать с толку. Это руководство отвечает на некоторые распространенные вопросы о заземлении и соединении и поможет вам применять эти принципы и передовые методы на рабочем месте.

Какова цель заземления и соединения?

При работе с легковоспламеняющимися жидкостями всегда следует помнить о безопасности. Вы должны заземлить контейнеры при раздаче легковоспламеняющихся жидкостей класса I между контейнерами. В соответствии с передовой отраслевой практикой жидкости класса II и класса III должны быть заземлены при нагревании в пределах 30 F от условий хранения или технологического процесса. Как показывает приведенный выше пример, искра статического электричества может легко вызвать вспышку пожара. Цель этой процедуры заземления состоит в том, чтобы предотвратить это, обеспечив токопроводящий путь между контейнерами для передачи и раздачи и землей.

Рекомендуется заземлить все контейнеры на источник заземления, чтобы предотвратить накопление статического электричества. Подсоедините заземляющие кабели на любых используемых бочках к источнику заземления на все время использования бочки. Это обеспечивает путь для электрического заряда на землю, где он безопасно рассеивается.

При дозировании жидкости в другой контейнер используйте соединительную проволоку для соединения дозирующего контейнера и приемного контейнера. Это обеспечивает одинаковый статический электрический потенциал обоих контейнеров и предотвращает образование искр.

Чтобы электрическое заземление или соединение были эффективными, должно быть соединение металл-металл. Даже небольшое количество краски, ржавчины или грязи вокруг насадки может повлиять на качество соединения.


Нужно ли заземлять все защитные шкафы для горючих жидкостей?

Нет правил или норм, требующих заземления шкафа безопасности. Но крайне важно сделать это, если вы разливаете легковоспламеняющиеся жидкости класса 1 изнутри шкафа. Мало того, что внутренняя часть шкафа может быстро заполниться горючими парами, шкаф также имеет большую металлическую поверхность и металлические полки для снятия статического электричества.

Все шкафы безопасности Justrite поставляются с внешними заземляющими наконечниками для подключения заземляющего провода к источнику заземления. Подсоедините заземляющий провод между всеми контейнерами, используемыми для перекачки жидкостей, и каким-либо местом внутри шкафа, например крюком на полке или вентиляционным отверстием.

Также рекомендуется заземлять шкаф в других случаях.




Нужно ли заземлять шкафы безопасности для опасных материалов?

При наличии условий, при которых горючие пары, легковоспламеняющиеся газы, горючая пыль могут воспламениться от статического электричества, следует использовать статическое управление. Оценка безопасности должна проводиться квалифицированным специалистом, чтобы определить, требуется ли заземление шкафа.




Требуется ли заземление и соединение при перемещении легковоспламеняющихся жидкостей между контейнерами?

Вот что говорится в OSHA 1910.106(e)(6)(ii) относительно заземления:

Легковоспламеняющиеся жидкости категории 1 или 2 или легковоспламеняющиеся жидкости категории 3 с температурой вспышки ниже 100 F (37,8 C) не должны поступать в контейнеры, если насадка и контейнер не соединены между собой электрически. Если металлическая плита пола, на которой стоит контейнер во время наполнения, электрически соединена с наливным стержнем или если наливной стержень соединен с контейнером во время операций наполнения с помощью соединительной проволоки, положения настоящего раздела считаются соблюденными. с.

В целом, вы должны заземлить и соединить все контейнеры с жидкостями с температурой воспламенения 100 F или ниже. Примечание. Гибкое сопло баллончика типа II является эффективным связующим звеном.


Как заземлить и приклеить пластиковые бочки во время транспортировки?

Пластиковые бочки не проводят электричество, но на поверхности пластика или в самой легковоспламеняющейся жидкости может накапливаться статическое электричество.

Компания Justrite не рекомендует использовать пластиковые бочки и контейнеры для легковоспламеняющихся и горючих жидкостей, за исключением случаев, когда в конструкцию включены меры по управлению статическим электричеством или полностью оценены риски процесса перекачки. Всегда обращайтесь к NFPA 77: Рекомендуемая практика по статическому электричеству.

Для управления статическим электричеством при розливе легковоспламеняющихся жидкостей в пластиковые бочки используйте воронку Justrite для больших стальных бочек с 32-дюймовым пламегасителем. Полноразмерный латунный пламегаситель сводит к минимуму разбрызгивание, трение и накопление статического электричества в жидкости. При правильном соединении с помощью заземляющих или соединительных проводов воронка поддерживает необходимый статический потенциал жидкости. Установите пластиковые бочки на заземленную металлическую пластину, чтобы рассеять статическое электричество с внешней стороны пластиковой бочки.


Какую роль играет пламегаситель в соединении и заземлении?

Пламегасители являются важным элементом безопасности, предотвращающим воспламенение горючих паров внутри безопасного баллона. Они также являются неотъемлемой частью цепи соединения или заземления, когда заземляющие или соединительные провода прикреплены к внешней стороне защитных контейнеров.


Каковы требования к соединительному/заземляющему кабелю?

Провода заземления/соединения не указаны по допустимой нагрузке по току. Плетеные или многожильные провода обеспечивают высокую прочность и надежность при частом подключении и отключении. Justrite использует авиационный кабель. Используйте прочные зажимы с острыми зубьями, чтобы обеспечить хорошее соединение металла с металлом (полезный совет: для полной уверенности в соединении отшлифуйте все окрашенные поверхности). При тестировании цепей заземления и соединения сопротивление 1 МОм (10 в 6-й степени) или менее считается адекватным в соответствии с NFPA 77.


Как склеивать пластиковые банки?

Безопасные банки из пластика или полиэтилена популярны из-за их устойчивости к коррозии и химическому воздействию. Также они менее подвержены вмятинам, проколам и сколам, чем металлические банки. Неметаллические безопасные банки Justrite оснащены пропитанной углеродом вставкой, создающей токопроводящий путь между узлом ручки из нержавеющей стали и пламегасителем из нержавеющей стали внутри горлышка. Удобная метка на ручке подходит для соединения заземляющего/заземляющего провода между ним и другим контейнером.

Обратитесь в Justrite за помощью Управление легковоспламеняющимися жидкостями

Являясь мировым лидером в области решений в области промышленной безопасности, Justrite занимается защитой всего мира. Мы сотрудничаем с нашими клиентами, чтобы лучше понимать, предвидеть и систематически решать проблемы безопасности, с которыми они сталкиваются каждый день. От хранения, локализации и очистки опасных материалов до контроля разливов и аварийных душевых — мы предлагаем самый полный портфель продуктов для обеспечения безопасности. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию.

Каталожные номера

Производство оборудования Статическое заземление: опасно, предотвратимо

Newson Gale Незаземленный металлический ковш

CCOHS Электричество Как работать с горючими и безопасными жидкостями?

Grainger Хранение легковоспламеняющихся жидкостей и обращение с ними

Grainger Соединение и заземление

NFPA NFPA 77 – Рекомендуемая практика по статическому электричеству

ASSP Статическое заземление: Dangero

Поделиться:

Похожие сообщения

Категории

Последние сообщения

Контакты

    О Юстрите

  • О нас
  • Пресс-релизы
  • Политика возврата
  • Карьера
  • Логин дистрибьютора
    Полезная информация

  • Литература
  • ТехТалкс
  • Новости и статьи
  • Отраслевые справочники
  • Гарантия
  • Часто задаваемые вопросы
    Инженерные решения

  • Инженерные решения
  • Вторичная защитная оболочка
  • Здания для хранения химических веществ
  • Промышленные покрытия


© 2022 Justrite. Все права защищены.

  • Положения и условия
  • Политика конфиденциальности
  • Условия использования
  • Карта сайта

0){ %>

Соединение и заземление легковоспламеняющихся жидкостей. Краткие советы #255

Процесс соединения и заземления может быть определен как обеспечение электропроводящего пути между дозирующим контейнером, приемным контейнером и заземлением. Этот путь помогает устранить накопление статического электричества, позволяя ему безопасно рассеяться в землю.

Как Национальная ассоциация противопожарной защиты (NFPA), так и Управление по охране труда (OSHA) предъявляют требования к соединению и заземлению.

NFPA учитывает необходимость соединения и заземления в NFPA 30, Кодексе легковоспламеняющихся и горючих жидкостей. В NFPA 30, 18.4.4.1 издания 2021 г. указано, что дозирование жидкостей класса I из контейнера с помощью воздуха разрешено только при следующих условиях:

  • Давление должно создаваться с помощью указанного ручного устройства. ,
  • Манометрическое давление не должно превышать шести фунтов на квадратный дюйм (psi),
  • Должен быть обеспечен сброс давления, и
  • Устройство должно быть соединено и заземлено, иначе оно не должно создавать статический заряд при любых условиях эксплуатации.

Если использование, обращение и хранение легковоспламеняющихся или горючих жидкостей является лишь ограниченной деятельностью (побочное действие), в соответствии с 18.5.2.2, должны быть предусмотрены средства для минимизации образования статического электричества, соответствующие требованиям 6.5.4. Все оборудование (резервуары, механизмы, трубопроводы и т. д.) должно быть сконструировано таким образом, чтобы предотвратить электростатическое воспламенение. Все металлическое оборудование, в котором возможно присутствие горючей смеси, должно быть соединено и заземлено.

Требования OSHA к соединению и заземлению в промышленности в целом указаны в Стандарте по легковоспламеняющимся жидкостям, 29 Свода федеральных правил (CFR) 1910. 106(e)(6)(ii). В правилах говорится: «Горючие жидкости категории 1 или 2 или легковоспламеняющиеся жидкости категории 3 с температурой вспышки ниже 100°F (37,8°C) не должны разливаться в контейнеры, если сопло и контейнер не соединены электрически. Если металлическая плита пола, на которой стоит контейнер во время наполнения, электрически соединена со штоком или если шток наполнения соединен с контейнером во время операций наполнения с помощью соединительной проволоки, положения настоящего раздела считаются соблюденными. ».

Это означает, что все контейнеры с жидкостями Категории 1, 2 или 3 (жидкости с температурой воспламенения ниже 100°F) должны быть соединены и заземлены во время выдачи. Сюда входят неметаллические контейнеры, даже несмотря на то, что конструкционный материал не может быть признан проводящим (например, полиэтилен). Если контейнеры не соединены и не заземлены должным образом, возникающая статическая искра может поднять температуру пара выше точки воспламенения, что приведет к взрыву.

Типичные примеры жидкостей Категории 1 включают ацетальдегид и этиловый эфир. Примерами жидкостей категории 2 являются ацетон, бензол и толуол. Стирол и скипидар (уайт-спирит) являются примерами жидкостей Категории 3. Температура воспламенения химического вещества указана в девятом разделе паспорта безопасности (SDS).

На приведенной ниже схеме показан пример полной системы соединения и заземления. Показан соединительный провод, соединяющий крышку приемного контейнера с дозирующим контейнером. Показан заземляющий провод, соединяющий раздаточный контейнер с общим заземлением в помещении. Общая земля, в свою очередь, соединена с заземлением. Любой источник заземления, подходящий для силовых цепей или молниезащиты, достаточен для защиты от статического электричества. Эта система обеспечивает электропроводящий путь для статического электричества, которое может следовать и безопасно рассеиваться в землю.

Чтобы соединение и заземление были эффективными, необходимо поддерживать соединение металл-металл между проводами соединения и заземления и контейнерами.
