Треугольный контур заземления принято считать традиционным для небольших объектов, таких как: частный дом, дача или офис. При этом нет ни одного нормативного документа, обязывающего монтировать заземление именно таким способом. Тем не менее, на протяжении многих лет сложился определённый порядок при установке заземляющего устройства. Чем полюбился монтаж заземлителей треугольником? И почему стоит отказаться от наследия предшествующего поколения? Попробуем разобраться.

Зарождение традиционного заземления

Традиция выполнять заземление в виде треугольника, безусловно, не любовь, а вынужденное решение. Требования к заземлению в России регламентировалось всегда правилами устройств электроустановок, первое издание которого вышло аж в 1949! Следовательно, необходимость в заземлении объектов появилась, как минимум, с этого времени. Наиболее популярным токопроводящим металлом на тот момент и последующие десятилетия стала угловая чёрная сталь. Без использования специальных инструментов заглубить её можно не больше, чем на глубину промерзания грунта, т.к. проблематично забить уголок длиной более 2-2,5 м. Поэтому, чтобы добиться нужного значения сопротивления, увеличивали площадь, с которой растекается ток, дополнительными заземлителями. Форма контура может быть квадратной, прямоугольной или располагаться вдоль периметра дома, но любой собственник, выбирая между вариантами, укажет на наиболее простой. Так и зародилась традиция выполнять контур заземления треугольником.

Так ли хорош метод заземления треугольником?

Если раньше электрооборудование в частном доме или даче состояло только из телевизора и холодильника, то сейчас вопрос защиты имущества стоит остро. Современный дом — умный дом, он автоматизирован и наполнен технологическими устройствами. Здесь уровень комфорта напрямую зависит от электробезопасности, поэтому и подходить к выбору заземления стоит ответственно. Раньше рынок заземления не мог предложить другого решения, но сейчас выбор есть. Производители современного заземления учли все недостатки чёрной стали и поменяли не только материал заземлителя, но и сам подход к монтажу. Монтаж заземления из чёрной стали включал в себя: раскопку траншей, заколачивание заземлителей, сваривание уголков, но сейчас современная установка выглядит в виде одного глубинного электрода.

Преимущества глубинного заземления

Прежде всего современное заземление это:

  • Быстрый монтаж. На установку классического комплекта «Заземление в частном доме ZANDZ ZZ-6» уходит в среднем 30 минут!

  • Стабильное сопротивление заземления. Основная длина электрода находится ниже глубины промерзания, сопротивление грунта не сильно увеличивается в зимнее время и остается в предельных значениях.

  • Долгий срок службы. Великолепная коррозиестойкость некоторых материалов позволяет обеспечить срок службы заземлителю до 100 лет.

Очевидно, что некоторые традиции следует нарушать. Для чего использовать устаревший подход, если новый позволит сэкономить время, трудозатраты, деньги и будет служить ещё век? Возникли вопросы по заземлению? Обратитесь в Технический центр за консультацией!

Смотрите также::

  • Вы готовы узнать правду о заземлении с толщиной покрытия 100 мкм?

  • Как производятся высококачественные омеднённые штыри заземления?

  • Проекты на 850 комплектов и 16 000 штырей заземления? Легко!

Смотрите также:

Запросить расчет

Монтаж контура заземления

Монтаж

При строительстве частного дома, нужно учесть все условия безопасности, связанные с электропроводкой поэтому обязательно нужно произвести работы по монтажу контура заземления. Тем более, что подобные работы для частного дома, производятся значительно легче, чем например, для многоэтажного.

Контур заземления в частном доме выглядит следующим образом: в почву вбиваются вертикальные заземлители, соединяются они друг с другом с помощью горизонтальных заземлителей и проводника, соединяющего весь контур со щитком.

В качестве вертикальных заземлителей чаще всего используют стальные уголки, размером 50х50х5мм или круглую катанную сталь диаметром 16-18 мм. Полосовая сталь, размером 40х4 мм, идеально подойдет на роль горизонтального заземлителя. Что касается проводника, то лучшим материалом для него будет круглая сталь 8-10 мм2. Более точную информацию по правильному монтажу и расходникам вы сможете найти в ПУЭ – 7, в разделе 1.7.

Контур заземления дома нужно обязательно производить в соответствии с правилами безопасности, поэтому ни в коем случае в качестве проводников нельзя использовать арматуру. Из-за наружного каленого слоя арматуры, распределение тока по всему сечению идет неправильно, да и окисление происходит иначе, и она очень скоро ржавеет. Поэтому использование этого материала не безопасно.

Устройство контура заземления выглядит как равносторонний треугольник, который устанавливается во дворе дома, на расстоянии не больше чем 1 метр от фундамента. Для начала, делается разметка в виде равностороннего треугольника, после чего по всему периметру капается траншея глубиной 0.4-0.7 м. и шириной 0.2-0.4 м. Именно в эту траншею нужно будет проложить горизонтальные заземлители. Вертикальные же заземлители нужно будет установить по вершинам размеченного треугольника. Их нужно вбить на глубину 2-3 метра. Сделать это можно, например, кувалдой – она справится с такой глубиной легко. Если с вбиванием возникнут какие-то трудности, можно выкопать небольшие колодцы, глубиной до 1.5 метра. Это облегчит вбивание вертикальных заземлителей. Не забудьте так, же что нужно выкопать траншею, ведущую к электрощиту от контура заземления.

После того, как будут сделаны все вышеозначенные работы, можно переходить непосредственно к самому монтажу заземления. Вертикальные заземлители нужно вбивать не до конца: край уголка высотой 20-25 см, должен возвышаться над землей. Теперь, их нужно соединить между собой с помощью горизонтальных заземлителей, создавая замкнутый контур. Делать это лучше всего обычной сваркой, припаивая стальную полоску к торчащим уголкам. Некоторые экспериментирую, и в качестве соединения используют болты, что является ошибкой, так как места соединений со временем окисляются, это приводит к потере контакта, и, как следствие, к неэффективной работе контура.

Теперь, когда контур заземления здания собран, его необходимо соединить с электрощитом. Делать это конечно тоже лучше с помощью сварки: сращиваем проволоку-проводник, к контуру и прокладываем её к щитку в траншее. Для крепления проволоки, нужно приварить к концу болт М6, или М8. Если у вас вдруг, не будет стальной проволоки, то проводником может быть всё та же стальная полоска, которую ранее вы использовали для горизонтального заземления.

Стальная полоса, в принципе, подойдет даже лучше, благодаря тому, что её площадь соприкосновения с землей больше, но вот с её прокладкой в местах перегиба могут возникнуть проблемы, так как гнется она значительно сложнее.
Рекомендуем так же после сварки, обработать места крепления специальным антикоррозийным средством. И ни в коем случае не используйте для защиты от коррозии краску. Так как краска препятствует хорошей связи земли и металла, создавая сопротивление. Монтаж контура заземления, нужно выполнять строго в соответствии со всеми правилами, без какой-либо «самодеятельности», которую иногда допускают некоторое новички – электрики.

После выполненной работы, можно считать, что контур зазмеления установлен. Осталось только закопать выкопанные траншеи. Стоит так же отметить, что монтаж молниезащиты делается по тому же принципу.

Подключение к электрощитку

Чаще всего подача электричества в частных домах идет по воздушным линиям, система заземления которых строится по схеме TN-C. В этой схеме PEN – рабочий провод, совмещенный нулевой и L – фазный провод подходят к дому, а нейтраль источника подачи тока заземлена.

После того, как установлен контур заземления, ПУЭ соблюдены и вы уверены в своей работе можно переходить к подключению к электросети. Это можно сделать двумя разными способами:

  1. Использовать TT схему подключения к дому
  2. Переделать схему TN-C в схему TN-C-S

Рассмотрим каждую их этих схем подробнее:

TT

Для этой схемы не нужно производить никаких манипуляций по разделению PEN – проводника. Здесь, достаточно, фазный провод подвести к изолированной от электрощитка шине. После этого можно считать, чтоPEN – проводник это просто нулевой провод. Останется подключить только контур заземления дома к электрощиту. В итоге: PEN – проводник не имеет никакой электрической связи с контуром заземления дома.

TN-C-S

Ни для кого не секрет, что в схеме TN-C нет специального защитного проводника, который бы отвечал за отдельную защиту каждого объекта. Поэтому, схему TN-C нужно переделать в схему TN-C-S. Сделать это нужно в водном распределительном устройстве,разделив совмещенные, нулевой рабочий и PEN-защитный, проводники. На два отдельных: N-рабочий и PE-защитный.

К дому прокладываются два провода, один из которых PEN – совмещенный, а второй L – фазный. Нам же нужно получить в доме трехжильную проводку, в которой будет отдельный нулевой и защитный провод. Для этого нужно произвести грамотное разделение схемы TN-C на TN-C-S, в вводном щитке дома.

Как это сделать: в электрощите нужно установить PE – шину, и металлически связать её со щитком. Именно она будет соединять внешний PEN – проводник. От PE – шины нужно установить перемычку на шину с нулевым рабочим проводником N, которая в свою очередь, должна быть изолирована от электрощитка. После чего, нужно контур заземления соединить со щитом. Сделать это лучше медным многожильным проводом ПВ-3 6-10 кв.мм, соединив один его конец с электрощитом, а другой, с заземляющим проводником болтом, который крепится на конце провода. О нем мы упоминали выше.

Собственно все. Таким образом у нас получится переделать схему TN-C в схему TN-C-S.

Не редки случаи отгорания PEN-проводника со стороны подачи электропитания. В сети с напряжением 220В, это приведет к отсутствию напряжения или появлению потенциала на корпусе приборов, что может вызвать поражение электрическим током. В сети 380В отгорание рабочего нуля без дополнительного заземления приведет к появлению одной из 3х фаз на шине N- проводника. Фаза перейдет на N- проводник по любому из нагревательных элементов, создав в розетках межфазовое замыкание и напряжение 380В.
Все дорогостоящие электроприборы в этот момент которые будут подключены к сети выйдут из строя или попросту «сгорят». В такой ситуации останутся бессильны даже дорогие средства защиты : ДИФ, УЗО, Реле напряжения.

Так же иногда бывают ситуации, при которых из-за перекоса фаз в нулевом проводнике появляется напряжение, значением 5-40 В, что так же передает небольшой потенциал на корпус ваших электроприборов.

Исходя из вышеперечисленного, можно сделать вывод: контур заземления обязательный компонент современной электрической сети. Он избавит Вас от ряда проблем связанных с аварийными ситуациями на линии и даст возможность безопасно пользоваться электроприборами в частном доме.

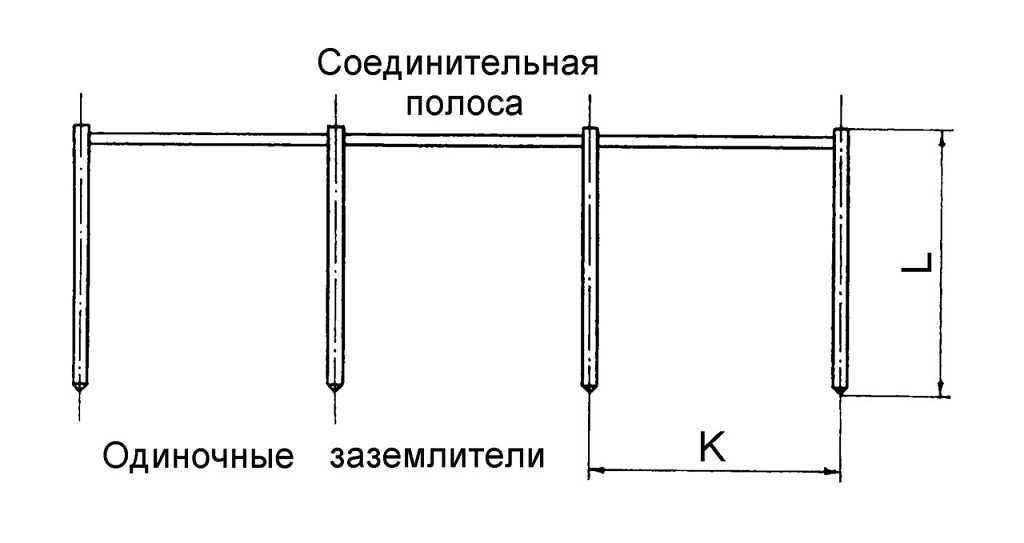

Ну и последнее, что хотелось бы сказать, это то, что совсем не обязательно делать контур заземления треугольником. Это может быть и окружность и одна линия, главное чтобы количество заземлителей было достаточным для обеспечения безопасности и нужного количества сопротивления.

Мы предлагаем готовые решения по монтажу контура заземления Позвоните нам и мы ответим на все интересующие Вас вопросы. Наша компания занимается монтажом контура заземления в Серпухове, Чехове, Протвино и Пущино.

Стоимость монтажа контура заземления зависит от выбранной вами схемы, количества устанавливаемых заземлителей, удаленности дома и других важных факторов, поэтому подход индивидуален.

Вы строите дом, а значит, вам нужен будет контур зазмеления, цена которого точно не стоит того, чтобы рисковать и делать подобную работу самостоятельно, или у электриков-новичков.

Заземление треугольником: схема, размеры, этапы монтажа

Некоторые задаются вопросом, нужно ли делать заземление в частном доме? По нормам ГОСТ, СНиП и ПУЭ требуется сделать отвод, который защитит и защитит человека от поражения электрическим током. Поэтому при строительстве частного дома следует в первую очередь подключить такую ​​систему. Самая удобная и распространенная конфигурация – равносторонний треугольник – это металлическая конструкция, которая забивается в землю с помощью шпилек. Расстояние между штифтами должно быть одинаковым. Размеры зависят от почвы, в которой он будет находиться. Стержни образуют контур из арматуры, труб или стальных уголков. Их форма должна быть удобной, чтобы их можно было легко вбить в землю. В этой статье мы подробно расскажем о том, как сделать заземление треугольником в частном доме.

  • Преимущество треугольного контура
  • Этапы установки

Преимущество треугольного контура

Какое преимущество имеет треугольник перед формой полосы? Он заключается в том, что такая конструкция занимает меньшую площадь, соответственно земляных работ будет значительно меньше. Да и соединить штыри в яме гораздо проще, чем в узкой и длинной траншее. Однако самым главным достоинством треугольного заземления является надежное функционирование защиты, так как при повреждении металлической перемычки между электродами заземляющее устройство все равно будет работать (с другой стороны).

Высота каждого заземляющего электрода имеет определенные стандарты и составляет от 2 до 3 метров. Форма расположения электродов в земле – равнобедренный треугольник, расстояние между которыми должно быть не менее 1,2 м, оптимальная длина – длина каждого заземлителя (т.е. 2-3 метра). Для получения хорошего контактного соединения используется металлическая пластина, которая накладывается сваркой. Для вывода заземления из цепи в дом рекомендуется использовать шину из того же металла или стальной провод подходящего сечения. Размеры уголка должны быть не менее 50х50 мм.

Этапы установки

Сделать заземление треугольником можно по следующей пошаговой инструкции:

  1. В выбранном месте отмечаем места закапывания вертикальных электродов. Затем нужно вырыть траншею глубиной до одного метра. Глубина должна быть ниже промерзания земли. Линии построения должны образовывать треугольник, длина стороны которого указана в расчетах.
  2. Затем нужно вырыть траншею от конструкции до силового щита. Угол контура, к которому будет присоединена заслонка, является ближайшим. Это сделано для экономии материалов.
  3. Далее необходимо забить электроды в землю, оставив над землей 20 см.
  4. Используя стальную полосу, нужно сделать замкнутую систему. Он приваривается к электродам и образует треугольник.
  5. От ближайшей точки полоса прокладывается к силовому щиту и выводится на стену.
  6. Для приваривания болта к выступу к шкафу его резьба должна быть наружу. Это означает, что шляпка болта будет приварена. Для подключения заземления к щитку в доме важно заранее просверлить в стене отверстие для заземляющего кабеля.
  7. С помощью гайки кабель заземления соединяется с болтом. После этого необходимо обработать места сварки и стыков специальными веществами от коррозии и герметиком.

Инструкция в картинках следующая:

Завершающим этапом установки заземлителя своими руками будет проверка сопротивления заземления. Для этого нужно иметь специальный электрический прибор, называемый омметром. Но так как стоит такое устройство недешево, то лучше пригласить специалиста из энергоуправления. Специалисту необходимо провести замеры и внести данные в паспорт схемы заземлителя.

Важно проверять в сухую погоду, так как атмосферная влага может давать погрешности измерения. Номинальное сопротивление шлейфа не должно превышать 4 Ом для сети 220 вольт. Если сопротивление превышает этот показатель, то необходимо улучшить заземление. Для этого добавьте еще один заземлитель или сделайте конструкцию в виде ромба.

Если параметры соответствуют всем нормам и требованиям и подтверждено низкое сопротивление цепи, то можно закапывать траншею. Делается это при однородном грунте, без щебня и мусора. Заземление не должно подключаться к щитку не параллельно, а отдельно для каждого технического узла.

Есть еще один способ проверить устойчивость без вызова специалиста. Для этого достаточно иметь лампу, мощность которой не менее 100 Вт. Источник света подключается к системе одним контактом, а вторым к фазе. Если треугольник установлен правильно, свет будет ярким. Если он светит тускло, то контакты между заземлителями слабые и соединения нужно будет переделывать. Если лампочка вообще не горит, значит треугольник установлен неправильно. В этом случае следует проверить саму схему и посмотреть, где была допущена ошибка.

На видео ниже наглядно показано, как собрать заземляющий контур треугольной формы:

Вот и все, что я хотел вам рассказать о том, как сделать заземляющий треугольник своими руками. Надеемся, что предоставленные схемы, фото и инструкция по установке были вам полезны!
