Содержание
Плакаты и знаки электробезопасности: классификация и их размеры
Мероприятия по обслуживанию и ремонту электрических сетей и оборудования, потребляющего и преобразующего электроэнергию, требуют мер по обеспечению безопасности человека от попадания под действие электрического тока. Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (включение или отключения), чтобы в процессе работы(ремонта и тд.) на электрооборудование по ошибке никто не подал напряжения.
Содержание
- Классификация изделий
- Запрещающие
- Предупреждающие
- Предписывающие
- Указывающие
- Особенности изготовления знаков электробезопасности
Классификация изделий
Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.
По характеру применения плакаты электробезопасности делятся на переносными и стационарными (постоянными).
Классификации плакатов и знаков:
- Запрещающие,
- Предупреждающие,
- Предписывающие,
- Указывающие.
Все знаки и их размеры, более подробно о каждом виде знаке написано ниже в статье
Запрещающие
Предназначены для запрета коммутации с аппаратами(включение или отключения), нужны что бы на электрооборудование по ошибке никто не подал напряжения. Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или наоборот белые буквы на красном фоне.
Размеры прямоугольных плакатов(ширина×высота): 200х100 или 100х50 мм.
Запрещающие плакаты
Предупреждающие
Предназначены для предупреждения о приближении на расстояние опасное для жизни к находящимся под напряжением токоведущим частям или деталям. Знаки применяются в электроустановках до 1000 В и выше.
Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или жёлтый треугольник с чёрной рамкой и молнией, либо же чёрная краска, которую наносят на ЖБТ опоры, ограждения или плиты.
Размеры прямоугольных знаков: 300х150. Размеры сторон треугольника обычно 300х300х300, но если знак используется в помещение или наклеен на оборудование то его размеры сторон могут быть: 25, 40, 50, 80, 100, 150 мм.
Предупреждающие знаки
Предписывающие
Служат для указания мест работы и для безопасного подхода к рабочему месту. Надписи и рамки выполняются буквами сине-белой цветовой гаммой.
Размеры квадратных знаков: 100х100 или 250х250 мм, 200х200 и 80х80 мм.
Предписывающие знаки
Указывающие
Указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на электрооборудование напряжения, а также для указания местонахождения различных объектов и устройств. Есть только один указывающий плакат с синей надписью “ЗАЗЕМЛЕНО” на синем фоне. Размеры плаката: 200х100 или 100х50 мм Ширина белой каёмки должны быть 5-13мм.
Указывающий знак
Особенности изготовления знаков электробезопасности
Все знаки и плакаты рекомендуется изготавливать из диэлектрического материла, а знаки на бетонных и металлических поверхностях нужно наносить красками с помощью трафаретов. Металл можно использовать только там где они не будут соприкасаться с частями электрооборудования которое может быть под напряжением. Все плакаты должны быть чётко виды. В тёмное время знаки, должны быть освещены.
Более подробно можете ознакомиться в документе “ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ”:Читать документ
Плакаты по электробезопасности: 4 вида знаков
Инструменты
Знаки электробезопасности: какие они бывают
Применение плакатов и знаков безопасности в электроустановках конечно же связано с необходимостью обеспечить запрет операций с аппаратами коммутаций (их включения или отключения) для того, чтобы при работе электрооборудования на него случайно никто не подал напряжение.
Плакаты и знаки, типа «молния», развешенные на открытых местах, предупреждают об опасности, которая связана с приближением к оборудованию, или работой на нем. Плакаты по электробезопасности бывают:
- Запрещающими;
- Предупреждающими;
- Предписывающими;
- Указывающими.
По типу и характеру применения значки и таблички по электробезопасности, используемые в электрощитах подразделяются на переносные и стационарные.
Запрещающие плакаты по электробезопасности
Запрещающие плакаты по электробезопасности используются для обозначения запрета разного рода действий, для того, чтобы в процессе работы на электрооборудовании на него случайно не было подключено напряжение.
Знаки по электробезопасности обозначают следующим образом:
- «Работа под напряжением, повторно не включать!» – данный знак запрещает ошибочное повторное ручное включение без согласования с координатором работ после их автоматического отключения.
Эти плакаты вывешиваются на ключах управления выключателями ВЛ, в период выполнения ремонтных работ под напряжением. Табличку окаймляет красная полоска, в 5 мм. Надпись выполняют на белом фоне красного цвета буквами.
- «Не включать! Работают люди» – является переносным плакатом, запрещающим подачу высокого напряжения на линию. Он должен вывешиваться на ключах, кнопках и приводах управления коммутационными аппаратами, при включении которых подается напряжение на линию. Согласно норм, применяется для электроустановок и до 1000В, и выше. Знак окаймлен красной полосой, размером 10 и 5 мм. Текст следует выполнять на белом фоне буквами красного цвета.
- «Не включать! Работа на линии» – один из переносных плакатов, запрещающий поступление напряжения на линию. Вывешивается, также, на приводах и ключах управления в коммутационных аппаратах, где включение может подать напряжение на линию. Размеры плаката могут быть выполнены в двух вариантах – 200х100 и100х50 мм. Надпись, как и во всех запрещающих плакатах, выполняется белым текстом, расположенным на алом фоне.
- «Не открывать! Работают люди» – вид плаката запрещающий, который нужно вывешивать на задвижки и металлические вентили, перекрывающие подачу воздуха к пневматическому коммутационному аппарату, при ошибочном открытии которых получается включение аппарата, где работают электрики.
Также плакат с данной надписью вывешивают на трубопроводах или газовых баллонах, открытие которых приведет к травмированию работающих людей. Этот запрещающий вид плаката относят к переносным.
Предупреждающие плакаты и знаки безопасности, применяемые в электроустановках на производстве
Предупредительные плакаты, как и все знаки, которые не являются запрещающими, несут какую-либо информацию, о чем-то тем самым предупреждая людей. Предупреждающие плакаты призваны ставить электрика в известность о приближении на опасное расстояние к небезопасным частям.
К предупреждающим относятся:
- «Стой! напряжение». Сигнал предупреждает об вероятной опасности приближения к небезопасным токовыводящим частям электроустановок, которые находятся под сильным напряжением.
Применяется там, где электрощитовая, бывает с ощностью напряжения от 1000 В и больше. Размеры плаката равняются – 300х150 мм. На нем изображена красная стрела, которая выполнена согласно ГОСТ 12.4.026. Красная кайма имеет ширину – 15 мм. Текст делается на белом фоне буквами черного цвета.
- «Не влезай! убьет» – слоганы с черепом предупреждают о приближении человека при подъеме по конструкции к токоведущим частям, находящимся под напряжением. На знаке предупреждения «не лезь» изображена стрелка красного цвета. По размерам значок выполняют 300х150 мм. Красная кайма имеет ширину – 15 мм. Надпись делают буквами черного цвета. Фон при этом белый.
- «Испытание опасно для жизни». Приложение предупреждает приближающегося об опасности удара электрическим током при проделывании испытаний на высоковольтных установках. Такие значки вывешивают на ограждения рабочих мест в то время, когда проводятся высоковольтные испытания. Размеры данного знака – 300х150 мм.
- «Опасное электрическое поле» – этот плакат, предупреждает о возможности травмоопасного воздействия электрическим полем на обслуживающий электроустановку персонал, и запрещает передвижение работников без применения защитных средств.
Устанавливаются они в ОРУ, где напряжение больше 330 кВ на высоту 150 – 200 см на ограждении участков, там, где напряженность электрополя больше 15 кВ/м. Параметры плаката – 100х200 мм. Ширина алой окантовки – 10 мм. Текст выполняется на белом фоне буквами алого цвета.
- «Осторожно! электрическое напряжение» – предупреждающий электрощит электроопасности в треугольнике, который предупреждает об опасности воздействия электричества. Его вывешивание производят в электроустановках всех классов и подклассов подстанций и электростанций, а также в быту. Выполняется табличка в виде равностороннего треугольника со сторонами 300 мм. Размещается на дверях помещений необходимых. Кайма и стрела должны быть черного цвета, фон – желтый.
Данный знак может быть нанесен и черной краской на бетонные поверхности с помощью трафарета.
Предписывающие и указательные виды плакатов по электробезопасности: классификация надписей
Знаки, относящиеся к группе предписывающих, используют для того, чтобы указывать персоналу рабочие места в электроустановках, и пути безопасных ходов к ним. Правила пользования данными плакатами должны выполняться всеми без исключения работниками.
Комплект и типы предписывающих знаков бывают следующего содержания и исполнения:
- «РАБОТАТЬ ЗДЕСЬ». Данный знак указывает на безопасное рабочее место. Размер такого предписывающего плаката – 10х10 дм, или же 250х250 мм. Он должен выглядеть в виде белого квадрата, и иметь стороны соответственно 8 или 20 мм, и синий фон. Надпись выполняется черными буквами в квадрате. Плакат имеет переносной формат.
- «ВЛЕЗАТЬ ЗДЕСЬ». Этот знак также является предписывающим, и применяется в случае, если рабочая площадка расположена на высоте. Надпись указывает безопасный путь проникновения на рабочую площадку. Выполняется он в виде белого квадрата, имеет стороны 8 или 20 дм, располагается надпись внутри квадрата, нанесена черными буквами на синем фоне.
Кроме перечисленных, есть еще и знаки, которые относятся к указательным. «ЗАЗЕМЛЕНО» – дает знать, что определенный участок электроустановки не имеет заземления, и о том, что на него недопустим подавать напряжение. В случае если применение указательного плаката совпадает с необходимостью применить запрещающий знак, указательный плакат вывешивают поверх запрещающего. Размеры стенда – 200×100мм или 100×50 мм. Белая кайма имеет ширину 13 и 5 мм. Текст выполняют на синем фоне белыми буквами.
Виды плакатов по электробезопасности (видео)
Электроэнергия в нашей жизни, играет огромную роль. Сегодня мы даже не представляем, как жили бы без нее. Но, кроме пользы, электрический ток способен нанести и вред. Именно поэтому, любая инструкция по применению электроприбора нужно читать от корки до корки, а рисунки и картинках на тему электробезопасности должны сопровождать не только школьников, но и детей в саду с первых лет жизни. Даже дома можно распечатать данный рисунок, или сделать их самоклеющиеся, и приучать ребенка к правильному их распознаванию.
Основные электрические символы и их значения
- Часть 1: Основные электрические символы
- Часть 2: Символы переключателей и реле
- Часть 3: Символы пути передачи
- Часть 4: Полупроводниковые устройства
- Часть 5: Как создать принципиальную схему с помощью электрических символов

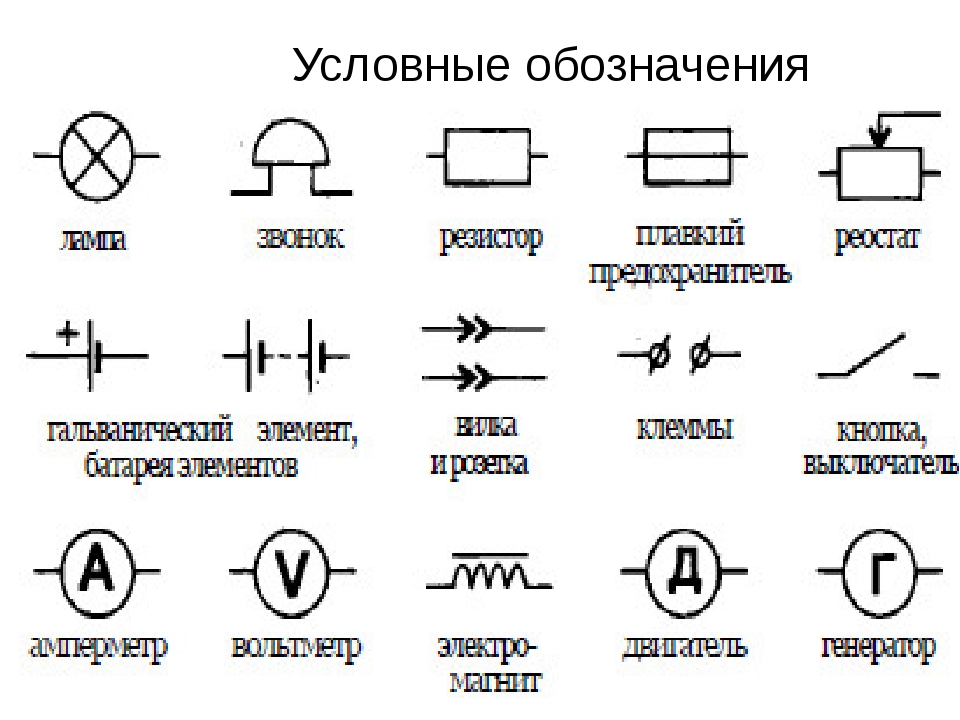

Часть 1: Основные электрические символы
Основные электрические символы включают заземляющий электрод, ячейку, батарею, резистор и т. д. Независимо от того, являетесь ли вы новичком или профессиональным инженером, эти основные символы могут помочь создать точные электрические и принципиальные схемы за считанные минуты.
Вы можете изобразить сложную электрическую цепь с помощью стандартных и упрощенных электрических символов. Поэтому любой, кто разбирается в электрических и электронных схемах, может быстро читать, понимать и строить электрические схемы.
Символы можно найти в библиотеке символов Edraw
Заземляющий электрод представляет собой металлическую пластину или другие проводящие электричество элементы, частично заглубленные в землю, чтобы создать и обеспечить надежный проводящий путь для тока короткого замыкания на землю. | |
Ячейка представляет собой устройство, содержащее погруженные в электролит электроды, используемые для выработки тока или для электролиза. | |
Батарея представляет собой контейнер, состоящий из одной или нескольких ячеек, в которых химическая энергия преобразуется в электричество и используется в качестве источника энергии.![]() | |
Исток — это часть полевого транзистора, из которого носители перетекают в межэлектродный канал. | |
Идеальный источник включает идеальный источник напряжения и идеальный источник тока. Идеальный источник — это теоретическая концепция источника электрического тока или напряжения (например, батареи) без потерь и идеального источника напряжения или тока. Идеальные источники используются для аналитических целей, потому что они не могут встречаться в природе. | |
Резистор представляет собой устройство, обладающее сопротивлением прохождению электрического тока. | |
Конденсатор представляет собой устройство, используемое для хранения электрического заряда, состоящее из одной или нескольких пар проводников, разделенных изолятором. | |
Антенна представляет собой электрическое устройство, которое преобразует электрическую энергию в радиоволны и наоборот.![]() |
Некоторые наиболее часто используемые основные электрические символы на принципиальных схемах показаны ниже:
Пример 1 : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Символ резистора представляет каждую лампочку. Соединительные линии используются для соединения символов. В то же время не забудьте поставить переключатель в цепь для управления протеканием тока. Окончательный эскиз показан на следующем рисунке.
Настольный компьютер EdrawMax
Создайте более 280 типов диаграмм
Windows, Mac, Linux (работает во всех средах)
Профессиональные встроенные ресурсы и шаблоны
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
EdrawMax Онлайн
Создавайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПЫТАТЬСЯ
ОНЛАЙН
Часть 2: Символы переключателей и реле
На рисунке ниже показаны символы переключателей. Переключатель 1P, изолятор 1P, автоматический выключатель 1P, SPST, SPDT, DPST, DPDT и другие символы доступны в EdrawMax.
Символы можно найти в библиотеке символов Edraw
Выключатель — это устройство для включения и отключения соединения в электрической цепи. | |
Изолятор — это механический переключатель, который при необходимости изолирует часть цепи от системы. Электрические изоляторы отделяют часть системы от остальной части для безопасного проведения работ по техническому обслуживанию. | |
SPST — однополюсный однопозиционный переключатель (SPST). | |
SPDT — однополюсный двухпозиционный переключатель (SPDT). | |
DPST — двухполюсный однопозиционный переключатель (DPDT). | |
DPDT — двухполюсный двухпозиционный переключатель (DPDT).![]() |
Как видно из приведенных выше рисунков, с помощью электрических символов нарисовать электрическую принципиальную схему довольно просто. Чтобы проиллюстрировать метод, мы дадим вам еще один пример использования основных электрических символов.
Пример второй : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Во-первых, быстро выясните, какой электрический символ будет использоваться на схеме. Затем подумайте о расположении этих символов. И последнее, но не менее важное: используйте соединительный инструмент для соединения всех электрических символов.
Использование основных электрических символов для рисования принципиальной схемы может показать способы размещения компонентов схемы. С полной электрической схемой вы можете прочитать изображение, чтобы узнать физические соединения и схему электрической цепи.
Часть 3: Символы пути передачи
На рисунке ниже показаны символы пути передачи, такие как провод, многолинейная шина, прямая шина, соединение, клемма, контрольная точка, метка, исходящий поток, входящий поток и т. д.
Символы можно найти в библиотеке символов Edraw
Провод используется для соединения компонентов в цепи. | |
Контрольная точка — это место внутри электронной схемы, используемое либо для контроля состояния схемы, либо для ввода тестовых сигналов. | |
Внешний поток означает внешний поток. | |
Внутренний поток означает внутренний поток. |
Основные электрические символы используются для упрощения черчения и облегчения понимания электрических чертежей. Электрические символы стандартизированы во всей отрасли, поэтому легко получить возможность интерпретировать значение символов. Со стандартными электрическими символами в Edraw вы можете просто и быстро создать принципиальную схему, показывающую фактическое расположение компонентов.
Часть 4: Полупроводниковые устройства
Символы можно найти в библиотеке символов Edraw
Транзистор PNP представляет собой полупроводниковое устройство, снабженное тремя клеммами, называемыми базой, эмиттером и коллектором, что позволяет протекать току при низком потенциале на базе (в середине).![]() | |
Транзистор NPN позволяет протекать току при высоком потенциале в основании (посередине). | |
Диод представляет собой полупроводниковый прибор, пропускающий ток только в одном направлении. | |
Электрические свойства трубки существенно не изменяются при ионизации остаточного газа или пара при приложении высокого давления. |
Часть 5: Как создать принципиальную схему с помощью электрических символов
Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов. Вы можете посмотреть видео ниже и узнать, как создать электрическую принципиальную схему. Кроме того, вы можете шаг за шагом следовать инструкциям слов и изображений.
Шаг 1 : Запуск EdrawMax на вашем cpmputer. Обширную коллекцию шаблонов электрических схем можно найти в категории «Электротехника ». Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.
Шаг 2.1 : Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетаскивая маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете перемещать мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.
Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню/кнопки действия. Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 видов вариаций.
Шаг 3 : Когда ваша электрическая схема будет готова, вы можете экспортировать ее в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.
Другие связанные статьи
Электрическая схема
Диаграмма системы
Промышленные системы управления
Как создать базовую электрическую схему
Символ | Название компонента | Значение |
---|---|---|
Символы проводов | ||
Электрический провод | Проводник электрического тока | |
Подключенные провода | Смежный переход | |
Неподключенные провода | Провода не подключены | |
Символы переключателей и реле | ||
Тумблер SPST | Отключает ток при открытии | |
Тумблер SPDT | Выбор между двумя соединениями | |
Кнопочный переключатель (НО) | Выключатель мгновенного действия — нормально разомкнутый | |
Кнопочный переключатель (НЗ) | Выключатель мгновенного действия — нормально замкнутый | |
Двухпозиционный переключатель | DIP-переключатель используется для встроенной конфигурации | |
Однополюсное реле | Реле открытия/закрытия соединения электромагнитом | |
Реле SPDT | ||
Перемычка | Закройте соединение, установив перемычку на контакты.![]() | |
Паяльная перемычка | Припой для закрытия соединения | |
Символы заземления | ||
Земля Земля | Используется для нулевого опорного потенциала и защиты от поражения электрическим током. | |
Заземление шасси | Подключен к шасси схемы | |
Цифровой/общая земля | ||
Символы резисторов | ||
Резистор (IEEE) | Резистор уменьшает ток. | |
Резистор (МЭК) | ||
Потенциометр (IEEE) | Регулируемый резистор — имеет 3 вывода. | |
Потенциометр (МЭК) | ||
Переменный резистор/реостат (IEEE) | Регулируемый резистор — имеет 2 вывода. | |
Переменный резистор/реостат (IEC) | ||
Подстроечный резистор | Резистор предварительной настройки | |
Термистор | Терморезистор – изменение сопротивления при изменении температуры | |
Фоторезистор / светочувствительный резистор (LDR) | Фоторезистор — изменение сопротивления при изменении интенсивности света | |
Символы конденсаторов | ||
Конденсатор | Конденсатор используется для накопления электрического заряда.![]() | |
Конденсатор | ||
Поляризованный конденсатор | Электролитический конденсатор | |
Поляризованный конденсатор | Электролитический конденсатор | |
Переменный конденсатор | Регулируемая емкость | |
Символы индуктора/катушки | ||
Индуктор | Катушка/соленоид, создающий магнитное поле | |
Катушка индуктивности с железным сердечником | Включает железо | |
Переменная катушка индуктивности | ||
Символы блока питания | ||
Источник напряжения | Генерирует постоянное напряжение | |
Источник тока | Генерирует постоянный ток.![]() | |
Источник переменного напряжения | Источник переменного напряжения | |
Генератор | Электрическое напряжение создается механическим вращением генератора | |
Аккумулятор | Генерирует постоянное напряжение | |
Аккумулятор | Генерирует постоянное напряжение | |
Управляемый источник напряжения | Генерирует напряжение как функцию напряжения или тока другого элемента схемы. | |
Управляемый источник тока | Генерирует ток как функцию напряжения или тока другого элемента схемы. | |
Символы счетчиков | ||
Вольтметр | Измеряет напряжение. Обладает очень высоким сопротивлением. Подключены параллельно. | |
Амперметр | Измеряет электрический ток.![]() | |
Омметр | Измеряет сопротивление | |
Ваттметр | Измеряет электрическую мощность | |
Символы лампы / лампочки | ||
Лампа / лампочка | Генерирует свет при протекании тока через | |
Лампа / лампочка | ||
Лампа / лампочка | ||
Символы диодов/светодиодов | ||
Диод | Диод пропускает ток только в одном направлении — слева (анод) направо (катод). | |
Стабилитрон | Допускает протекание тока в одном направлении, но также может протекать в обратном направлении при превышении напряжения пробоя | |
Диод Шоттки | Диод Шоттки — диод с малым падением напряжения | |
Варактор / варикап Диод | Диод переменной емкости | |
Туннельный диод | ||
Светодиод (LED) | Светодиод излучает свет при протекании тока через | |
Фотодиод | Фотодиод пропускает ток при воздействии света | |
Символы транзисторов | ||
Биполярный транзистор NPN | Позволяет протекать току при высоком потенциале в основании (посередине) | |
Биполярный транзистор PNP | Разрешает протекание тока при низком потенциале основания (в центре) | |
Транзистор Дарлингтона | Изготовлен из 2-х биполярных транзисторов.![]() | |
JFET-N Транзистор | N-канальный полевой транзистор | |
JFET-P Транзистор | P-канальный полевой транзистор | |
НМОП-транзистор | N-канальный МОП-транзистор | |
Транзистор PMOS | P-канальный МОП-транзистор | |
Разное Символы | ||
Двигатель | Электродвигатель | |
Трансформатор | Изменение напряжения переменного тока с высокого на низкое или с низкого на высокое. | |
Электрический звонок | Звонки при активации | |
Зуммер | Издавать жужжащий звук | |
Предохранитель | Предохранитель отключается, когда ток превышает пороговое значение.![]() | |
Предохранитель | ||
Автобус | Содержит несколько проводов. Обычно для данных/адреса. | |
Автобус | ||
Автобус | ||
Оптопара / оптоизолятор | Оптопара изолирует соединение с другой платой | |
Громкоговоритель | Преобразует электрический сигнал в звуковые волны | |
Микрофон | Преобразует звуковые волны в электрический сигнал | |
Операционный усилитель | Усилить входной сигнал | |
Триггер Шмитта | Работает с гистерезисом для снижения шума. | |
Аналого-цифровой преобразователь (АЦП) | Преобразует аналоговый сигнал в цифровые числа | |
Цифро-аналоговый преобразователь (ЦАП) | Преобразует цифровые числа в аналоговый сигнал | |
Кварцевый осциллятор | Используется для генерации точного тактового сигнала частоты | |
⎓ | Постоянный ток | Постоянный ток генерируется из постоянного уровня напряжения |
Обозначения антенн | ||
Антенна / антенна | Передает и принимает радиоволны | |
Антенна / антенна | ||
Дипольная антенна | Двухпроводная простая антенна | |
Символы логических вентилей | ||
Ворота НЕ (инвертор) | Выводит 1, когда на входе 0 | |
И Ворота | Выходы 1, когда оба входа равны 1.![]() Знаки в электрике: Плакаты и знаки электробезопасности: классификация и их размеры
|
