Что такое вводной автоматический выключатель?

Итак, что же такое вводной автомат? Cудя по названию, можно подумать, что это какой-то особенный автомат,  обладающий специальным функционалом. На самом деле, это обычный, ни чем не примечательный автоматический выключатель – выключатель защиты.

Назначение вводного автомата

Вводной автомат это обязательное  устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети.

Схема вводного автомата

Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитель.

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Автоматический инфракрасный выключатель»
«Что такое вводной автоматический выключатель?»
«Как устроен дистанционный выключатель?«

Поставщик энергоснабжения устанавливает определенный лимит на потребление электроэнергии в дом, квартиру, офис или дачу. Если в проектной документации для частного дома вводной автоматический выключатель прописан на 25А в однофазной сети, это значит, что хозяин квартиры ограничен в потреблении электроэнергии до 5,5 кВт. Если пользователь будет превышать этот лимит, вводной автомат обесточит дом полностью, после чего, придется, какое-то оборудование отключить, чтобы восстановить питание в сети.

Наиболее ходовые вводные автоматические выключатели с номиналом в 25А. Максимально допустимое вводное устройство на 63 Ампера, можно встретить только в вводно-распределительном устройстве многоэтажного дома или современного коттеджа.

Вводные автоматы бывают: двухполюсные в однофазной сети и четырёхполюсные в трехфазной сети, т.е. нейтральный проводник разрывается вместе с линейными проводниками. Но чаще всего в трехфазной сети можно встретить на вводе трехполюсный автоматический выключатель.  В таком случае разрываются только линейные проводники.

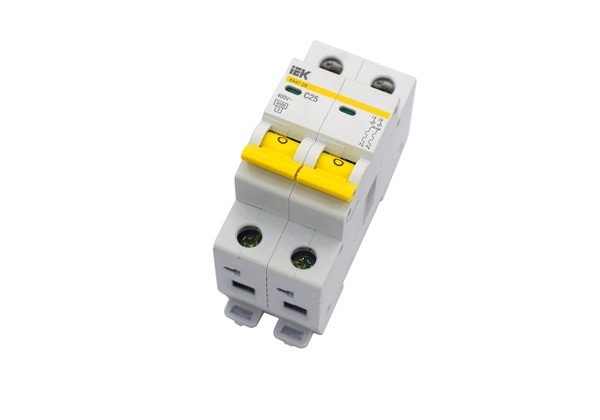

Вводной автомат

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

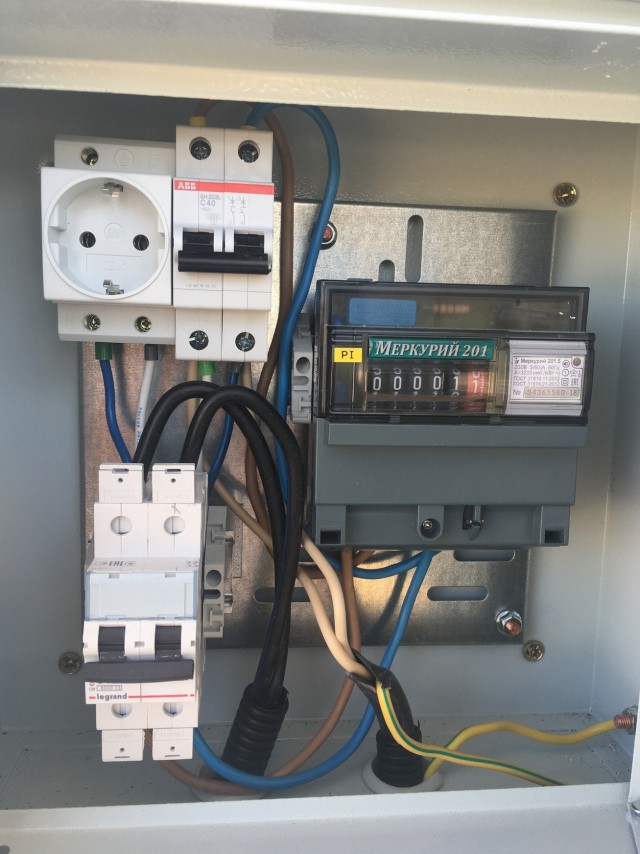

вводной автомат опломбирован

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.

Распределительный щит

Учитывать необходимо как то,  какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам,  т. е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и  к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Модульный вводный автомат ни чем не отличается от установки групповых модульных автоматических выключателей, которые крепятся надежно на дин рейку, как правило, слева сверху в щитовом оборудовании.

Оцените качество статьи:

Вводной автомат в квартиру какой номинал, место установки

В любой схеме электроснабжения вводной кабель должен подключаться через устройство, позволяющее отключать все электроприборы от сети. Бытовая электропроводка не является исключением. Подвод электроэнергии в квартире осуществляется через вводной автомат.

Такой аппарат позволяет отключать все электроприборы, установленные в квартире или частном доме, одновременно. Это необходимо в аварийных ситуациях, а также для ремонта и реконструкции вводного электрощитка. Более правильное название вводного автомата — вводной автоматический выключатель. Именно так он называется в различных нормативных документах и электросхемах.

Чем отличается вводной автомат от группового?

По своей конструкции и принципу действия вводной автомат не отличается от устройств, отключающих группы потребителей или отдельные электроприборы. Отличие в назначении и месте установки аппарата.

Вводной автомат предназначен для отключения всей электроустановки или квартиры. Поэтому он может монтироваться не только во внутриквартирном щите, но и в подъезде многоквартирного дома.

Информация! Вводной автоматический выключатель должен быть самым мощным из установленных устройств защиты.

Для чего устанавливать вводной автомат

Кроме защиты квартиры от короткого замыкания у этого устройства есть ещё одна функция. Он используется для ограничения потребляемой мощности.

Для этого выбор параметров аппарата производится электрокомпанией, осуществляющей энергоснабжение дома, а сам автомат может устанавливаться в опломбированном щитке.

Что произойдёт, если вместо предписанного автомата подключить устройство по своему выбору? Если не учитывать возможные штрафы, то есть несколько вариантов выбора вводного автомата:

• Номинальный ток автомата меньше, чем ток вводного кабеля. При максимальной нагрузке подходящий кабель перегреется и его изоляция разрушится, что приведёт к короткому замыканию.
• Параметры автоматического выключателя соответствуют сечению вводного кабеля. В этом случае система будет работать в штатном режиме, без аварий и короткого замыкания.

Что будет если на вводе в квартиру установить автомат номиналом больше чем положено по документам. Давайте рассмотрим этот вопрос с технической стороны, то есть не будем принимать во внимание «административную ответственность» и возможные штрафа.

Например, в этажном щите от своего счётчика поставить вводной С25 вместо С16? Да в принципе ничего не произойдет — будет работать, как и работало.

Но даже если позволяет сечение вводного провода, увеличивать номинальный ток вводного выключателя нельзя. Энергоснабжающая организация использует его для ограничения потребляемой мощности и откажет в опломбировке и подключении линии к сети. Это связано с тем, что питающие трансформаторы и линии электропередач имеют ограниченную мощность, которая делится на всех потребителей.

Бесконтрольное увеличение потребления электроэнергии значительным количеством квартир и домов приводит к перегрузке трансформаторных подстанций и сетей. Такая ситуация может привести к выходу оборудования из строя.

Поэтому проектным отделом, исходя из состояния оборудования, рассчитывается допустимое потребление электроэнергии каждой квартиры. Для увеличения разрешённой мощности и замены вводной защиты следует обратиться в электрокомпанию.

Где ставить вводной автомат перед счетчиком или после?

В ПУЭ п.7.1.64 указано место установки вводного защитного устройства — перед прибором учёта электроэнергии. Это необходимо для безопасной замены электросчётчика. При наличии трёхфазного электроснабжения автоматический выключатель должен отключать все питающие фазы одновременно.

В связи с местом установки самовольная замена автомата, а тем более снятие пломбы со щитка, в котором он находится, приведёт к обвинению в хищении электроэнергии.

Справка! Если автоматический выключатель, находящийся в опломбированном ящике, выходит из строя, его замена возможна только по согласованию с электрокомпанией.

В некоторых ситуациях целесообразна установка двух электрощитов, в одном из которых будет находиться вводной автомат и электросчётчик, а во втором групповые автоматы, реле напряжения и УЗО.

Какого номинала установить вводной автомат?

И всё таки, как выбрать вводной автомат? Его номинальный ток определяется электрокомпанией и выбирается из стандартных значений исходя из технического состояния линии электропередач и мощности всех потребителей, подключённых к питающему трансформатору. При отсутствии соответствующих стандартных величин выбирается ближайшее большее значение.

Если номинальный ток вводного автомата недостаточен из-за установленной электроплиты или электроотопления, это является основанием для обращения в электрокомпанию с заявлением для увеличения разрешённого потребления электроэнергии и установки более мощного устройства защиты.

Для примера можно рассмотреть выбор автоматического выключателя при замене электропроводки. При этом устанавливаются розетки для стиральной и посудомоечной машин, бойлер а и другой бытовой техники.

Несмотря на то, что суммарная мощность электроприборов более 10кВт или 45А, разрешённая мощность всего 7кВт или 32А. Если потребляемый ток превысит эту величину, может выйти из строя кабель, проложенный от подъездного щитка до квартиры. Ситуацию не спасает даже его замена.

Установка бытовой техники и увеличение потребления происходит во всех квартирах, поэтому для увеличения параметров вводного автомата необходимо увеличивать разрешённую мощность для всего дома. Такая операция связана с большими материальными затратами и получением соответствующего разрешения для увеличения допустимого потребления электроэнергии.

Разрешённая мощность для квартиры и частного дома зависит от года ввода здания в эксплуатацию:

1. До 2003 года действовали нормы ВСН 59-88 «Электрооборудование жилых и общественных зданий». Согласно этому документу разрешённая мощность составляла 3кВт или 16А. При этих параметрах можно включить стиральную машину-автомат, но есть опасность аварийного отключения при включении лампочки, телевизора и другой мелкой бытовой техники.
2. С 2003 года действуют нормы СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». В этом документе указывается, что для квартир с газовыми плитами разрешённая мощность составляет 4,5кВт или 20А. При наличии электроплиты эти значения повышаются до 10кВт или 50А соответственно.

Но не стоит забывать, что в отдельных случаях все зависит от технических условий.

Может ли номинал вводного автомата быть меньше суммы групповых?

Если основными функциями вводного автомата являются ограничение потребляемой мощности и защита походящего кабеля, то у группового автоматического выключателя задача немного другая. Он защищает от перегрузки и короткого замыкания электроприборы и проводку своей группы электроприборов.

Параметры этих устройств не связаны между собой. Отличаются также правила расчёта номинального тока устройств защиты:

• Вводной автомат. Параметры устройства определяются электрокомпанией и сечением вводного кабеля.
• Групповой автомат. Номинальный ток этого устройства равен суммарному току всех электроприборов группы.

Для обеспечения селективности защиты номинальный ток вводного устройства должен быть больше тока любого из групповых автоматов.

Для примера рассмотрим типичную квартиру, в которой на вводе установлен автомат на 40 Ампер, а электроприборы разделены на группы автоматами со следующими номиналами — стиральная машина 16А, посудомоечная машина 10А, бойлер 16А, освещение 10А, кухонные розетки 16А, комнатные розетки 16А. Суммарный ток всех автоматических выключателей составляет 84А.

При таком соотношении вводной автоматический выключатель перегружен более чем в два раза (84/40=2.1). Как тогда получается, что схема работает и ничего не выбивает?

Если определять параметры вводного автомата и подводящего кабеля этими значениями, то его номинальный ток составит 100А (ближайшее бОльшее значение от 84 А), а сечение вводного кабеля составит 16мм². Это не соответствует мощности, которая разрешена электрокомпанией.

Такое количество автоматических выключателей устанавливается для удобства эксплуатации и ремонта, а так же для уменьшения сечения прокладываемых кабелей.

Ведь если бы не было групповых автоматов, тогда пришлось бы от электрощита прокладывать кабель сечением 16мм² к розетке. Согласитесь это не совсем экономно, к тому же такой кабель просто не подключишь к контактам самой розетки.

При разделении потребителей на группы вместо кабеля 16мм² используются более тонкие сечения:

• розетки, бойлер, стиральная машина, подключённые к автоматам 16А – кабель сечением 2,5мм²;
• освещение и посудомоечная машина, подключенны к автоматам 10А – кабель сечением 1.5мм².

В этой ситуации одновременное включение всей бытовой техники приведёт к отключению вводного автоматического выключателя.

Например, при работе посудомоечной машины 10А, стиральной машины 16А, утюга 10А и электрочайника 10А общий потребляемый ток составит 46А, что приведёт к аварийному отключению квартиры. Чтобы этого не произошло, следует избегать одновременной работы мощных устройств.

Например, для стиральной и посудомоечной машин целесообразно использовать функцию отложенного старта. Это особенно выгодно при установке в квартире двухзоного электросчётчика.

Похожие материалы на сайте:

• Номинал автомата по сечению кабеля
• Как защитить два кабеля одним автоматом
• 5 ошибок при подключении автоматов
