Как переделать двойной выключатель на два одинарных: Как заменить двухклавишный выключатель на одноклавишный выключатель?

Содержание

Как сделать проходной выключатель из обычного своими руками, схемы с видео © Геостарт

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели , как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

https://youtube.com/watch?v=9cG_VmdR4uk

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Сборка платы:

Выпиливаем из одностороннего фольгированного стеклотекстолита плату размером 20х60 мм, зачищаем мелкой шкуркой, обезжириваем. Печатаем плату на лазерном принтере без экономии чернил на глянцевой бумаге из журнала.

Файлы здесь печатной платы скачать можно тут:

Методом ЛУТ наносим рисунок и вытравливаем в хлорном железе. Смываем тонер ацетоном и зачищаем мелкой шкуркой. Облуживаем дорожки и смываем остатки флюса. Припаиваем все компоненты со стороны дорожек.

Смываем флюс! это очень важно! Микросхема довольно высокоомная и если флюс активный может не заработать!

Должно получится примерно так:

Будьте внимательны – конструкция имеет связь с сетью 220 В! Соблюдайте меры предосторожности!

Что такое проходной выключатель

Рассматривая схематическую составляющую данного прибора, необходимо сделать заключение, что, скорее всего, это не выключатель, а переключатель. То есть, в нем не два контакта, как у обычного включателя, а три, с помощью которых можно переключать фазы с одной на другую.

Схема управления светильника из двух мест

Схема подключения проходного выключателя заключается в том, что необходимо соединить правильно три контакта между собой.

Внимание! От распределительной (распаячной) коробки к выключателю лучше всего проложить трехжильный кабель. То есть, в распредкоробку будут от каждого входить три жилы.. Итак, как происходит подключение проходного выключателя?

Итак, как происходит подключение проходного выключателя?

  • Входящий в распаячную коробку общий провод имеет две жилы (фаза и ноль). Нулевая жила соединяется с жилой, идущей на светильник. Фазная жила соединяется с аналогичной одного из выключателей.
  • Затем между собой производится присоединение двух проходных выключателей
    способом соединения жил по цвету. Чаще всего цвета жил – это красный, зеленый и белый. Так вот белый первого электрического прибора соединяется с фазой общего провода, между собой соединяются зеленые и красные провода. А белый контур второго прибора соединяется с фазой светильника.

Все, схема готова. Теперь к вопросу, как лучше установить все элементы данной схемы? В принципе, каких-то строгих правил и требований здесь нет. Во главу угла монтажного процесса необходимо заложить экономию строительных материалов. В основном имеется в виду расход электрического провода. Поэтому стоит предварительно провести замеры и выбрать оптимальный вариант (чаще всего это касается места установки распределительной коробки). К тому же скрытая проводка потребует проведения штробления стен , закладки кабеля и заделки штроб штукатуркой или шпаклевкой.

Что происходит внутри проходного выключателя

Чтобы понять, как работают проходные выключатели (схема подключения), необходимо рассмотреть, что у него твориться внутри. Итак, внутри прибора три контакта:

  1. На один центральный запитывается фаза. На первый от общего входного провода, на второй от светильника.
  2. Два остальных контакта соединяются между собой жилами одинакового цвета.
  3. При этом центральный контакт – это ключ (переключатель), который будет разъединять или соединять всю электрическую цепь.

Схема управления светильника из трех мест

Иногда есть необходимость использовать для одной точки освещения не два, а отри выключателя. К примеру, длинный коридор, в который выходит сразу несколько дверей. Так вот у каждой двери необходимо установить один выключатель для удобства.

Как подключить проходной выключатель в данном случае?

  • Во-первых, выключателей должно быть три: два проходных, один перекрестный (спаренный с двумя клавишами).
  • Во-вторых, у проходных выключателей схема подключения
    та же, что и в первом случае, то есть, с тремя контактами. У перекрестного четыре жилы, а, значит, четыре контакта.

Обычно перекрестный выключатель устанавливается в схему между проходными. При этом присоединение проходит вот в какой последовательности.

  • Проходные выключатели соединяются с общим кабелем и светильником по вышеописанной схеме.
  • С перекрестным соединение происходит по двум контактам с каждой стороны. Вот почему у него четыре жилы, то есть, по две на каждый проходной прибор.
  • При этом внутри перекрестного установлено два ключа (отсюда и две клавиши на панели): один соединяет фазу по зеленному контуру, второй по красному. То есть, каждый контур работает по отдельности.

Необходимо отметить, что у разных производителей расположение клемм различное. Поэтому, чтобы разобраться в схеме подключения, надо найти ее на задней панели выключателя. Если ее там нет, то рассмотрите упаковку прибора. Если и здесь ее не нашли, тогда вскройте выключатель и пощелкайте клавишами. Визуально будет видно, какой тумблер, какую клемму замыкает. Отсюда и придется проводить присоединение кабелей.

И еще один момент. С помощью одной группу проходных выключателей можно включать и выключать разные группы осветительных приборов. К примеру, чтобы по одной схеме управлять двумя группами лампочек, необходимо использовать не одинарные проходные выключатели, а двойные с двумя клавишами. При этом в каждом выключателе будет по шесть контактов: два входных, четыре промежуточных для присоединения друг к другу.

По сути, это два одинарных прибора, встроенных в один корпус. Скажем прямо, схема подключения электрического прибора данного типа непроста. Если есть необходимость включить обе группы лампочек одновременно, нужно просто нажать сразу две клавиши на панели.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

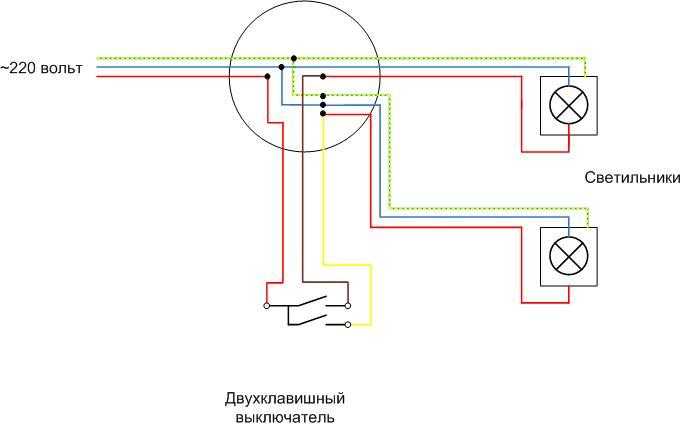

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

  1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
  2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
  3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
  4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа

Классическая схема подключения выключателей предусматривает один выключатель на один потребитель – лампу, люстру, вентилятор. Однако не всегда эта схема удобна и рациональна. Бывают случаи, когда необходимо обеспечить возможность включения или выключения питания одного и того же потребителя из разных мест.

Для этих целей применяют проходные выключатели, о которых в статье пойдет речь – приведены фото и иллюстрации, рассказано о сфере их применения, конструктивных особенностях и правилах монтажа.

  • Сфера применения проходных выключателей
  • Схема подключения проходного выключателя
  • Порядок монтажа
  • Фото подключения проходного выключателя

Сфера применения проходных выключателей

Проходные выключатели на две или более точек имеет смысл применять в следующих случаях:

  • На лестничных площадках, для обеспечения возможности при спуске по лестнице включить освещение, а спустившись, выключить, и проделать то же самое при подъеме.
  • В сквозных коридорах зданий, чтобы сэкономить электроэнергию и в одном конце коридора включить освещение, а в другом – выключить.
  • Для управления освещением возле зданий. Если у крыльца дома стоит фонарь, можно, подойдя к дому, включить его, зайти и изнутри помещения выключить. Это очень удобно, поскольку, включив дома освещение, не нужно выходить на улицу и отключать фонарь.
  • В проходных помещениях любого размера. В некоторых случаях, чтобы пройти через одну комнату в другую, человек включает при входе свет, после чего проходит через нее. Свет остается гореть, а это неэкономно. Значительно проще оборудовать помещение проходным выключателем.
  • Возле кроватей. Вот еще одна ситуация – перед сном, войдя в комнату, хозяин включил свет, лег в кровать и зажег бра, после чего спокойно, не вставая с кровати, отключил верхнее освещение. Удобно и просто.

Схема подключения проходного выключателя

Для обеспечения переключения питания из двух мест, понадобится два одинарных проходных выключателя, распределительная коробка и трехжильный провод, поскольку для такого типа выключателя предусмотрен один контакт на входе и два на выходе.

Через распределительную коробку на потребитель заводится ноль, а фаза также через коробку заводится на вход первого выключателя. Оба выхода подсоединяются ко второму выключателю, также на выходы. Вход второго выключателя через распределительную коробку подсоединяется к потребителю.

При управлении двумя группами ламп или люстр, с любым количеством потребителей, нужны проходные выключатели на две клавиши. У них четыре выхода и два входа. Подключение его осуществляется аналогично одноклавишному, только увеличивается число проводов.

Для питания нескольких потребителей, ноль от источника питания через коробку заводится на каждый из них, а второй контакт, также через распределительную коробку, подводится от входа второго выключателя, а если групп две, то от одного из входов. На вторую группу питание подается так – ноль так же, как и на первую, а второй провод – от второго выключателя, второго входного контакта.

Порядок монтажа

Для монтажа вышеописанной схемы понадобятся плоскогубцы, перфоратор, болгарка либо молоток с зубилом в зависимости от стены, отвертка-индикатор, шлицевая и крестовая отвертки, нож, рулетка и уровень для контроля вертикальности штробы, алебастр либо цементный раствор.

После подготовки штроб питание снимается во избежание поражения электрическим током. Далее, в распределительную коробку заводят провода со щитка, и при помощи алебастра крепят ее в нише. Провода располагают и фиксируют в штробах, затем подключают по указанной выше схеме выключатели. Провод на выключатель из коробки заводится снизу, так что штроба должна проходить ниже него на 5-10 см.

Сначала провода из коробки ведут на выключатели и потребитель, затем выключатели соединяются между собой. Важный момент – не перепутать провода, на выходах выключателей идут два провода перекрестного подключения, на вход первого – фаза, вход второго соединяется с потребителем.

После подсоединения проводки, на коробку ставится заглушка, собираются выключатели, подается питание и осуществляется проверка работоспособности схемы. Если все в порядке, можно замазывать штробы.

голоса

Рейтинг статьи

Самостоятельное изготовление проходного включателя

Маршевые переключатели доступны, купить их несложно. Но в некоторых случаях может потребоваться сделать проходной выключатель из обычного. Самый простой способ – использовать два ключевых одноклавишных прибора.

Соединение двух одиночных включателей.

Входные клеммы надо соединить внешним проводником. Первый недостаток этого способа – манипулировать придется двумя клавишами, каждый раз их придется устанавливать в противоположном направлении. Второй – потребуется обустраивать два места для установки электроприборов. От второго можно избавиться, применив двухклавишный выключатель. Но для включения и выключения света надо обе клавиши ставить в противоположные положения.

Схема работы двухклавишника в качестве перекидной контактной группы.

Полноценно переделать обычный двойной переключатель в маршевый проще всего, если у контактов раздельный вход. Для доработки надо добраться до контактных групп и перевернуть один подвижный контакт.

Перестановка контакта двойного включателя с раздельными контактными группами.

Но большинство двухклавишников имеет другой конструктив – с объединенным входом. В этом случае доработка сложнее.

Удлиненная шинка двухклавишного прибора.

Просто перевернуть перекидной контакт не получится – мешает длинная шинка. Ее придется обрезать (можно ножницами по металлу и т.п.). Для этого надо извлечь всю контактную систему.

Линия отреза.

После этого надо перевернуть подвижный контакт на 180 градусов. Так как контактная площадка теперь будет находиться с другой стороны, надо будет переставить и неподвижный контакт.

Перестановка деталей выключателя.

После этого можно собирать контактную систему, устанавливать ее на место и производить полную сборку прибора.

Собранная контактная система.

После этого надо механически объединить две клавиши. Сделать это можно с помощью клея. Если есть подходящий донор-одноклавишник, можно раздобыть единую клавишу с него. Получится полноценный маршевый включатель.

Схема получившегося проходного выключателя.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

  • Распределительная коробка.
  • Переходные выключатели.
  • Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Содержание

  1. Особенности конструкции
  2. Различия между проходным и традиционным выключателем
  3. Как подсоединить проходное устройство
  4. Как из простого выключателя сделать проходной
  5. Перекидной выключатель
  6. Можно ли использовать проходной выключатель как обычный
  7. Недостатки проходных устройств

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

  • клавишные;
  • кнопочные;
  • ползунковые;
  • тяговые;
  • тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

  1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
  2. Отключить напряжение.
  3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
  4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
  5. Аналогично выполняют работу на другом выключателе.
  6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
  7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
  8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
  9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки — добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

  • в большом коридоре или холле с множеством дверей;
  • в квартире с тремя уровнями;
  • спальне с выключателем у входа и двумя рядом с кроватью;
  • находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Двойной переключатель на два одинарных…

Кварки68
