Как сделать от розетки выключатель: Как подключить розетку и выключатель в одном корпусе

выбор расположения и высоты, правила монтажа и требования к розеткам

Если вы хотите сделать на балконе или лоджии полезное пространство, тогда позаботьтесь об освещении: розетка на балконе в таком случае будет необходима, а возможно, и несколько для различных электроприборов.

Здесь можно обустроить:

• небольшое место для спортивных тренировок;




• мастерскую;




• библиотеку;




• рабочий кабинет;




• оранжерею.

Дизайнерских решений может быть много, но без розеток и света не обойтись, а сколько нужно точек, будет зависеть от функциональности этого места. Рассмотрим способы как сделать розетку на балконе.

Можно ли ставить

Современные типовые проекты многоквартирных домов не предусматривают энергоснабжение балконов. Это влажное место, и если лоджия не застеклена, то и розетки на ней лучше не ставить. Однако техническими условиями это не запрещено. Но, если нужна розетка на балконе, то хозяева в любом случае должны соблюдать технику безопасности прокладки электрических линий во влажных помещениях — использовать электрооснащение только с повышенным классом защиты. Чтобы вывести розетку на балкон, нужно прокладывать провода в специальных рукавах, металлической или пластиковой гофре, трубах.

Требования к розеткам на балконе

Балкон — это пожароопасное пространство в доме, потому и требования к его электрификации основываются на грамотной прокладке проводки согласно разработанной схеме. Во влажных местах высока вероятность коротких замыканий, поэтому линии электроснабжения и розетки на балконе следует делать закрытыми. Перед работой квартиру нужно обесточить и предотвратить случайное включение электричества.

Точки подключения балкона к электросети

Сначала следует подготовить маршрут для проводки — просверлить вывод для электророзетки на балкон, проштробить каналы. Для решения этой задачи существует несколько вариантов.

Скрытую проводку делают в процессе строительных работ по остеклению и утеплению лоджии. Каналы для проводов делают в полу, на несущей стене, потолке. Штробы делают болгаркой и перфоратором в строго горизонтальном или вертикальном направлениях глубиной под диаметр гофры. После укладки провода каналы замазывают шпаклевкой. Металлический или пластиковый гофрированный рукав нужен не только для безопасности, но и для удобства будущих ремонтов электрического кабеля: его можно легко извлечь и продеть новый. Следует только выбирать такую толщину, чтобы провода в средине не располагались плотно.

Другой способ провести электричество на балкон — в коробах. Такой вариант подходит, если электрификация проводится на уже обустроенном балконе. Провода в коробе не нужно облачать в рукава, так как лотки делают из негорючего пластика.

На заметку: маршруты скрытой проводки лучше зарисовать и приложить к плану на квартиру. В случае будущей перестройки магистраль не будет повреждена, и не придется нести дополнительные расходы.

Открытую проводку делают в гофре, которую крепят к стенам и потоку на строительных клипсах. И хотя открытый кабель-канал выглядит не столь эстетично, но такой способ сравнительно дешевый, и ремонты в будущем делать проще. Открытые проводки делают обычно к дополнительным розеткам, чтобы не повреждать отделку.

Если на балконе или лоджии предполагается большое количество ламп и электроприборов, то и кабельная магистраль будет объемнее. Для нее нужно просверливать в несущей стене отверстие большого диаметра. Но не стоит его сверлить сразу крупным сверлом: сначала лучше сделать проход малым сверлом, и только затем рассверливать. Чтобы не усложнить ремонт интерьера в будущем, не рекомендуется делать выход электролинии на балкон в дверной коробке.

Проведение электричества на балкон от розетки

Провести электричество на балкон можно от разных источников. От каких именно, будет зависеть от общей мощности потребителя. Если потребление не будет превышать 1 киловатт, тогда можно провести розетку на балкон из комнаты от ближайшей розетки. От нее нужно проделать штробу в стене к выходному отверстию. В комнате укладывать провода в гофру не нужно, но уже в отверстии и далее она нужна. Подключать питание к выводам розетки нужно только по завершении работ на балконе.

От квартирного щитка

Делать вывод электрических проводов от щитка удобно тем, что можно будет при необходимости обесточивать балкон полностью. В щитке для этого нужно установить или выделить отдельный пакетный выключатель. Так как лоджия, это влажное место, то в качестве выключателя лучше использовать электромагнитный двухполосной автомат с соленоидом. Он моментально разъединяет цепь при малейшем изменении условий, что гарантированно предотвращает поражение человека током.

В щитке также можно ставить отдельные выключатели на определенные розетки, группы розеток, осветительные точки. В случаях ремонта или реконструкции электропроводки, на балконе будет освещение от другой линии. Не следует подключать «балконные» провода к источнику обеспечения электричеством всей квартиры. Розетки на лоджии должны быть с заземлением.

Важно! Автоматические выключатели (автоматы) моментально разрывают электрическую цепь от повышенной нагрузки или замыкания. Но поражение током может произойти, так как обычным выключателям для этого нужно определенное время. Для гарантированной безопасности предназначены только специальные автоматы. Порог срабатывания автоматического выключателя во влажном месте не должен превышать 16 ампер.

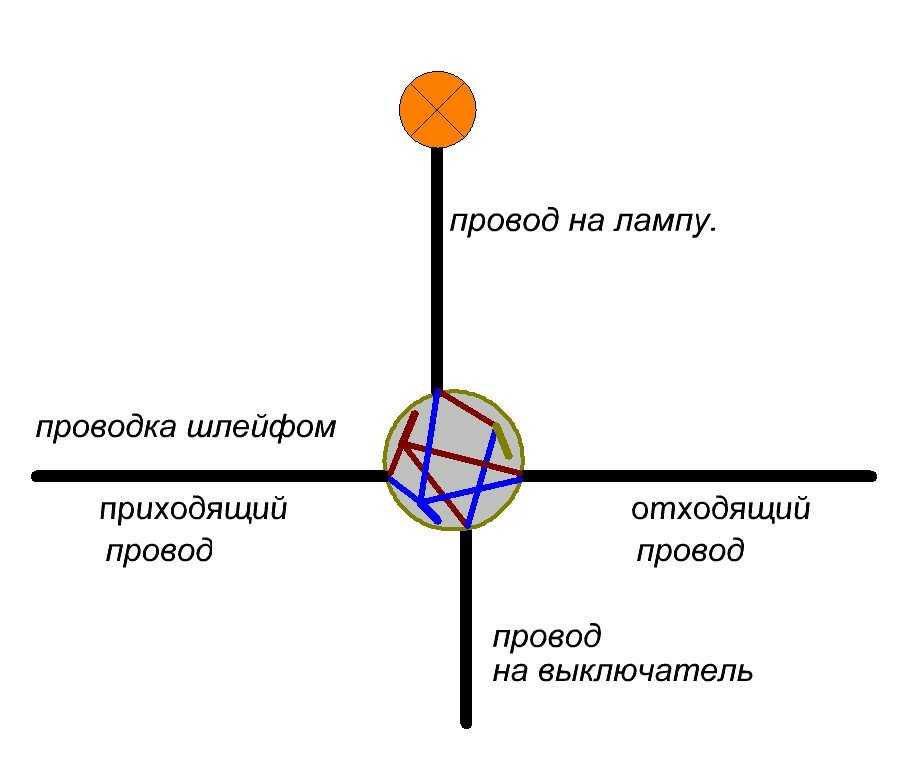

Распределительная коробка

Распределительные коробки в комнатах обычно располагают на стенах под потолками или на потолках. Потому и вывод проводов на балкон от коробки рационально делать по верху. Но можно и опустить электрическую линию к полу, но для этого нужно штробить стену или крепить к ней короб.

Так как в распределительной коробке соединены несколько линий, то лучше выбрать менее нагруженную. Если на балконе или лоджии предполагается потребление электричества более 1 киловатта, то, чтобы правильно установить розетку на балконе необходимо будет вести к коробке отдельную линию от щитка.

Подготовка к монтажу

Перед монтажом электроснабжения на балконе нужно подготовить трассу в соответствии со схемой. Существует два типа прокладки проводов: скрытый и открытый.

Скрытая прокладка

Скрытая магистраль делается в штробах. Их нужно делать под диаметр гофры при помощи болгарки. Тонким отрезным диском делают два пропила и средину выбивают зубилом. Казалось бы, что делать канавки при помощи толстого диска проще, но это не так; такая работа намного сложнее, да и пыли будет значительно больше. В скрытом типе проводки используют внутренние розетки. Довольно красиво смотрятся ретро розетки для внутреннего монтажа.

Открытая прокладка

Открытый способ предполагает прокладку электрических проводов в коробах или в гофре снаружи стен и потолков на клипсах. Это не пыльная работа в сравнении со штроблением, но кабель-каналы в таком случае будут видны, зато провода будет легче заменять в будущем. Сейчас в моде красивые ретро проводки, с использованием изящных винтажных розеток, распаечных ретро коробок.

Инструменты и материалы

Перед монтажом электрической проводки на балконе надо собрать всё необходимое — материалы, инструменты, схему. Такая организация дела позволит сэкономить силы и время на обустройство.

Вам будет нужно правильно подобрать провода. Рекомендуется выбирать тип ПВС или ВВГ. Это трехжильные кабели с отдельной жилой для заземления. Ее подсоединяют к специальной клемме в розетке и в щитке к корпусу. Сечение сердечников проводов должно соответствовать нагрузке на точку. Для освещения мощностью 300 Вт достаточно будет жилы сечением 1,2 мм, для обогревателя — 2 мм. Если на балконе планируется мастерская, и в ней будет работать электрооборудование, тогда для него нужна отдельная линия с проводами сечением минимум 2 мм и обособленным автоматическим выключателем. Магистраль в балконную мастерскую нужно вести от щитка.

Сейчас существуют нормы электрооснащения квартир и домов проводками из медных проводов. Алюминиевые еще допускаются, но только в проектах строений советских времен, однако при ремонтах их заменяют на медные. Поэтому и для электроснабжения лоджий следует покупать провода из меди. Этот материал лучше пропускает ток, а потому меньше греется при нагрузках.

На заметку. При соединении разнотипных проводов нужно знать, что медь и алюминий несовместимы; в таких местах металлы окисляются и перестают проводить электричество. Для скруток используют специальные переходники.

Хотя алюминиевые провода легче, эластичнее и дешевле, то медные провода долговечнее и надежнее в эксплуатации. Для прокладки магистралей от источника к розеткам следует использовать провода одножильные, не плетеные, изолированные. Толщину жил нужно подбирать по току, что определяется по специальным таблицам.

Перед прокладкой проводки на балкон нужно подготовить инструмент:

• перфоратор;




• дрель;




• болгарку;




• молоток и зубило;




• плоскогубцы, отвертки;




• монтажный нож для зачистки проводов и специальные щипцы;




• тестер.

Нужна будет шпаклевка, цементный раствор, а для наружных линий — крепеж. Для монтажа также потребуется гофра: количество по длине надо сразу рассчитать. Если на балконе будет много точек, то необходимо ставить распределительную коробку.

Расположение розеток

Перед проведением электричества на балкон, следует распланировать места расположения розеток, сразу определить, какие бытовые приборы к ним будут подключаться и с какой мощностью. Так получится правильно рассчитать типы проводов. Для ламп сечение жил нужно меньше, для кондиционера или обогревателя — больше.

На балконе лучше ставить розетки наружные с крышками. Высота установки розеток на балконе может быть разной, но лучше делать их под подоконником на балконном ограждении или на несущей стене под комнатным окном, там меньше вероятность попадания на них влаги из открытого наружного окна.

Схема монтажа

Чтобы упростить задачу по разводке проводов, нужно разработать схему с учетом расположения линий, точек и сечения кабелей. Схему можно нарисовать самому на бумажном листе или создать в графическом редакторе на компьютере и распечатать. Стандартных схем не существует, каждая делается индивидуально.

Схема поможет точно рассчитать материалы и сэкономить деньги на их приобретение. На ней отображены не только маршруты линий, но и расчеты нагрузок, то есть электрическая принципиальная схема.

Как провести розетку на балкон: инструкция по монтажу

Ориентируясь на составленную схему перейдем непосредственно к монтажу, который выполняется в несколько этапов:

1. Разводка линий. Так как балкон влажное место, нужно использовать распределительные коробки. Скрутки пропаивают или используют точечную сварку при помощи специального ручного прибора.




2. Подготовка отверстий. Для внутренних розеток предварительно высверливают углубления при помощи насадки-стакана для перфоратора. Для укладки скрытой проводки необходимо подготовить штробы, просверлить входное отверстие в несущей стене.




3. Прокладка проводки. Провода прокладывают в металлических или пластиковых трубах, после чего цементируют. Делая линии в трубах не нужно допускать крутых изгибов, продевать провода сквозь них будет затруднительно. Концы выводов проводов нужно оставлять достаточной длины, ведь легче обрезать лишнее, чем добавлять недостающее.




4. Зачистка проводов. Провода на концах нужно сразу зачистить от изоляции и подготовить к подсоединению, предварительно проверив по всей длине на наличие повреждений. Перед подключением линию рекомендуется проверить тестером, это позволит избежать двойной работы в случае некачественных или сломанных жил под изоляцией или неплотных контактах на скрутках.




5. Заключительные моменты. Внутренние розетки на лоджии установливают в подрозетники, к контактам подключают провода, закрепляют распорками, замазывают шпаклевкой или раствором и оставляют просохнуть. Подрозетники лучше утоплять в стену глубже, чем оставлять наружные выступы. Наружные розетки рекомендуется крепить не к бетонной стене, а к деревянным брускам. Для группы розеток можно сделать специальную доску толщиной 30-40 мм. В открытом типе проводки устанавливают наружные розетки, в закрытом — внутренние. Если хотите сделать интерьер оригинальным, тогда рекомендуем приобрести винтажные розетки монтирующиеся накладным способом.

Для справки. Соединять провода с различными сечениями жил нужно не на скрутках, а с использованием клемм на болтах. Медь соединять только с медью, алюминий только с алюминием. Для соединения разных металлов необходимо применять переходники.

Итоговый штрих — установка рамок на розетки. Для групп розеток продаются общие накладки под нужное количество. Высохшую замазку убирают шпателем и выравнивают поверхности под чистовую отделку.

Как сделать розетку или выключатель своими руками

Со временем из-за устаревания контактов или превышения допустимой нагрузки на выключатели и розетки исчезает или становится плохим  контакт либо в самой розетке, выключателе или в местах их соединения с электропроводкой в квартире или доме. О неисправностях свидетельствует: появление искрения, неприятного запаха или вовсе перестает работать электрический выключатель или розетка.

В запущенных случаях корпус  розетки начинает оплавляться возле контактов, что может привести к возникновению пожара. Ни в коем случае не доводите электрику своей квартиры или частного дома до такого состояния!

При первых признаках возникновения неисправностей необходимо поджать контакты, подкрутив болтики, которые служат для подключения проводов или плоскогубцами сжать контакты розетки, в которые вставляется вилка для подключения электропотребителей.

Если же это не помогло или присутствуют сильные повреждения контактов или корпусов, тогда необходимо заменить неисправные розетки и выключатели на новые. Что сделать будет не тяжело большинству людей своими руками. Только прежде, чем приступить к любому ремонту по электрике- всегда отключайте соответствующий автомат в электрощите, к которому подключен участок электропроводки с неисправным выключателем или розеткой. Прежде, чем приступать что-то делать своими руками- убедитесь в отсутствии напряжения при помощи индикаторной отвертки по этой инструкции.

Внимание! Иногда розетки и выключатели бывают исправными, а причину неисправности следует искать в электропроводке и ее соединениях в распределительных коробках. Например, очень часто не работает люстра или светильник из-за пропадания контакта в патроне (держателе) для ламп или скрутках проводов в электропроводке.

Как сделать розетку

Вроде бы электрическую розетку при поломке не имеет смысла делать своими руками, а проще заменить ее на новую, учитывая стоимость.  Но с другой стороны, в большинстве случаев достаточно просто поджать сжимающую пружинку или сами контактные пластины, в которые вставляется вилка для подключения бытовой техники.

Не редко в розетке ухудшается контакт на клеммах в местах подключения розетки к электропроводке и начинает подгорать изоляция проводов. В таких случаях необходимо открутить болтик, вынуть и зачистить как сами провода, так и контакты куда они вставляются. Обгоревшие кончики лучше откусить, но только если оставшейся их длины хватит для нового подключения. Провода зачищаются только  с маленьким запасом на длину необходимую для подключения. Очень важно не зажать изоляцию в клемме при закручивании болтика.

Любые поврежденные участки изоляции или вовсе оголенные части проводов или жил электрических кабелей должны быть заизолированы при помощи одевания кембрика или наматывания изоленты.

Иногда розетка начинает вываливаться из стены. Для того, что бы ее установить обратно как положено, необходимо будет снять крышку и открутить болты разжимных лапок, на которых держится электрическая розетка. Рекомендую лапки  снять полностью и немножко разогнуть плоскогубцами, только не перестарайтесь так, что розетка перестанет входить в коробку для монтажа. При установке обратно поджимайте лапки плоской отверткой к корпусу розетки.

Розетка прослужит Вам долго, если вставлять-вынимать по реже вилку и включать в нее потребителей во выключенном состоянии, особенно мощные.

Рекомендую прочитать дополнительно по этой теме нашу отдельную статью «Установка и подключение розетки своими руками«.

Как сделать выключатель света

Электрический выключатель света ремонтируется во многом аналогично розеткам. Устанавливаются и крепятся они полностью аналогично. Так же наиболее частой причиной неисправности выключателя является пропадание или плохой контакт на клеммах для подключения электрических проводов или кабелей.

Со временем из-за старости, низкого качества изготовления или просто в результате  неумелой разборки   ломаются пластиковые детали в выключателях. В результате чего он перестает щелкать вообще или не до включается, а так же оплавляются контакты, особенно если выключатель включает большой мощности освещение или очень часто. В таком случае делать его не имеет смысла, рекомендую выключатель заменить на новый.

Как проверить выключатель? Для проверки необходимо прозвонить между собой два контакта одно клавишного выключателя или 2 пары контактов двухклавишного. Во включенном состоянии клавиши должно быть сопротивление нулевым (таким же как и при замыкании измерительных щупов между собой), а во выключенном- бесконечно большим. Как правильно прозванивать мультиметром Вы узнаете из этой инструкции.

Можете ли вы превратить выключатель в розетку? (Вот как!)

У вас дома есть свет, который не используется? Вам нужно больше розеток в комнате или во всем доме, и вы хотели бы использовать выключатель света и превратить его в розетку, которую вам нужно использовать? Использование выключателя света может быть полезным, потому что вам не нужно переделывать всю проводку, чтобы сделать это. Достаточно будет нескольких простых изменений.

Выключатель можно превратить в розетку. Соблюдая необходимые меры предосторожности и осторожно переключая несколько проводов, вы можете легко превратить любой выключатель света в вашем доме в розетку. Давайте посмотрим, как провести этот процесс в домашних условиях.

Могу ли я подключить свой свет к розетке?

Да. Выключатель света в доме можно подключить к розетке. Если где-то в вашем доме есть свет, который, кажется, никуда не денется, или вы больше не используете свет, у вас может возникнуть соблазн заменить его розеткой, которую вы можете использовать вместо нее. Процесс преобразования выключателя света в розетку проще, чем вы думаете.

Если у вас дома есть какой-то светильник, которым вы не пользуетесь, возможно, стоит включить его в розетку. Это проще сделать, чем думают многие домовладельцы. Вы даже можете оставить светильник и выключатель и добавить розетку под все это. Доступно множество вариантов, и при желании можно превратить этот выключатель в розетку.

Как включить выключатель света в розетку?

Теперь, когда мы знаем, что это возможно, важно понять, какие шаги необходимо предпринять, чтобы включить обычный выключатель света в розетку. Шаги включают в себя:

Найдите провод под напряжением

Один из первых шагов, которые вы должны сделать перед началом процедуры замены, это осмотреться и найти панель выключателя. Он находится внутри главной панели, и вам нужен тот, который будет управлять переключателем, с которым вы планируете работать.

Это необходимо отключить, чтобы обезопасить себя. После того, как выключатель выключен, вам нужно снять защитную пластину и потратить некоторое время на проверку проводов, чтобы убедиться, что они все еще подают напряжение. Тестер напряжения поможет вам определить, является ли это проблемой.

Как проверить провод под напряжением

Чтобы проверить, выключен ли выключатель, вы можете включить переключатель, с помощью которого вы планируете выполнять работу, а затем поместить один провод тестера на любой из имеющихся там черных проводов и подключиться к коммутатору. Поместите другой конец тестера на зеленый винт заземления.

Если показания счетчика выше нуля или при этом загорается свет, значит цепь все еще находится под напряжением. Вам нужно отключить больше автоматических выключателей и больше не выполнять никаких действий, пока не получите нулевое значение на тестере или индикатор на тестере больше не загорится.

Проверьте клеммы на выключателе освещения

После того, как выключатель установлен правильно, вы можете снова включить его, прежде чем выключать выключатель. Снова используйте тестер, чтобы проверить обе клеммы на наличие питания, используя ту же процедуру, которую мы обсуждали выше. Здесь один из терминалов работает, а другой мертв. Снова выключите выключатель. Затем пометьте провод под напряжением скотчем, чтобы вы могли запомнить его, когда приступите к следующим шагам.

Шаги по преобразованию выключателя в розетку

Удаление черных проводов из выключателя света и крышки

После того, как вы выполнили описанные выше шаги, пришло время удалить черные провода из выключателя. Затем возьмите проволочный колпачок и накрутите его на мертвый, прежде чем вставить его обратно в коробку.

Это просто поможет пока не мешать. Вы не хотите, чтобы какая-либо оголенная проводка появлялась под крышкой. Если это произойдет, вы рискуете задеть его другим проводом или своими инструментами.

Снимите нейтральный и заземляющий провода и заглушку

Отсюда пришло время отвинтить, а затем снять заземляющие провода. Обязательно разделите их, а затем изолируйте один провод, принадлежащий кабелю, который является проводом под напряжением. Затем вы можете раскрутить белые нейтральные провода, которые находятся внутри коробки, заглушив тот, который такой же и принадлежит горячему проводу, закрытому ранее.

На этом этапе у вас должен быть зеленый провод заземления, белый провод и черный провод без колпачка. Дважды проверьте, что все они принадлежат одному и тому же кабелю.

Подсоедините провода к клеммам на новой розетке

Теперь пришло время подключить черный провод к латунным клеммам, которые поставляются с новой розеткой, и белый провод, который будет соответствовать хромированной клемме.

Примечание о розетках GFCI?

Если вы не планируете устанавливать розетку GFCI, вы можете подключить ее к нижнему или верхнему набору клемм. Если вы делаете розетку GFCI, вам нужно подключить их к терминалу с надписью LINE.

Подключите зеленый провод заземления

Завершите все это проводом заземления. Этот провод должен перейти к зеленому винту заземления. Обязательно ввинтите его в розетку и коробку, а затем добавьте правильную накладку поверх всего этого, чтобы сохранить проводку внутри.

Включение обратного выключателя

Самый последний шаг — снова включить цепь на панели выключателя. Когда это будет сделано, вы успешно взяли выключатель в своей комнате и превратили его в розетку, которую вы можете использовать для чего угодно!

Определение напряжения и силы тока выключателя, вилки, розетки и розетки

Как определить правильный ток и номинал напряжения для выключателя, Розетки , розетки и вилки и т. д. ?

Выключатели, розетки, вилки, розетки, соединители, УЗО и т. д. разработаны и рассчитаны на различные номинальные характеристики, имеющие различные электрические характеристики. Номинальные характеристики переключателей зависят от множества факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. д.

Существует два основных номинала переключателя:

• Номинальный ток: Номинальный ток в амперах, указанный на паспортной табличке переключателя, показывает максимальную силу тока, которую переключатель может выдержать в подключенной цепи.
• Номинальное напряжение: Это максимальное напряжение, которое переключатель может использовать и устанавливать в цепи.

Давайте посмотрим, каковы правила и нормы, касающиеся номинала переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

• Сообщение по теме: Как подобрать автоматический выключатель нужного размера? Калькулятор выключателя и примеры

Содержание

Номинальный ток переключателя в амперах:

Все выключатели, выключатели, вилки, розетки, разъемы, провода и т. д., имеющие два номинала силы тока.

Максимальный безопасный ток: выключатели, вилки, выключатели, соединители, провода и т. д. имеют безопасный максимальный ток.

• Максимальный ток: Максимальный номинальный ток переключателя 15 А составляет 15 А, т. е. он может быть установлен в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точного номинального тока. Если он превысит, он расплавит и сварит контакты переключателя, и переключатель будет бесполезен. Отсутствие выключателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Проще говоря, переключатель на 15 А не следует использовать для тока нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного питания 120 В переменного тока. В основном цепи на 30 А (10 калибр) используются для питания 240 В переменного тока в зависимости от мощности нагрузки, например, водонагревателей и т. д. – Решенные примеры

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

• Максимальный безопасный ток: А 30 А Максимальный безопасный ток переключения составляет 24 А. то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например, в цепи водонагревателя с выключателем на 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебники по подключению соответствующих переключателей:

• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?

Пример: Какова максимальная безопасная сила тока в амперах для выключателя на 15 А?

Решение:

• Безопасный максимальный ток = максимальный ток x 0,8
• Максимальный безопасный ток = 15 А x 0,8
• Безопасный максимальный ток = 12 А

Это означает, что переключатель на 15 А можно безопасно использовать при токе нагрузки 12 А. Хотя переключатель на 15А можно использовать для точного выключателя на 15А при непостоянной (неодновременной) нагрузке. В то время как в случае постоянной нагрузки, переключатель на 15 А следует использовать для цепи нагрузки не более 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольт-амперах (ВА) и ваттах (Вт) может отличаться. например:

• 20A, максимальное безопасное значение тока переключателя 120V составляет 16A. Нагрузка в ваттах, которую может безопасно выдержать этот переключатель = 16 А x 120 В = 1920 Вт.
• Если номинальный ток такой же, а мы увеличиваем напряжение до 240В, тогда = 16А x 240 = 3840 Вт. (Примечание. Это расчет для примера. Используйте выключатели, вилки и розетки на 30 А при напряжении питания 240 В.
• Аналогичным образом, безопасный максимальный ток для переключателя на 15 А составляет 12 А, а нагрузка, которую может выдержать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

• Калькулятор размеров проводов и кабелей в AWG
• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Номинальное напряжение переключателя в вольтах:

Номинальное напряжение переключателя показывает максимально допустимое напряжение цепи, в которой переключатель должен использоваться для различных нагрузок.

Выключатель может быть рассчитан на переменное напряжение, постоянное напряжение или и то, и другое с разными значениями и силой тока. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. д. Перед установкой прочтите руководство пользователя или данные на паспортной табличке переключателя.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим выключатель 120В на 500В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) цепи и подключить нагрузку к напряжению питания. Это также приведет к возникновению искры, что может привести к возгоранию. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за чрезмерного напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не следует использовать для 240 и 480 В соответственно.

• Связанный пост: Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?

Сколько выключателей, розеток и розеток можно установить в цепях 15А и 20А?

• Для безопасной и бесперебойной работы к цепи 15А следует подключить одну розетку.
• Чтобы узнать безопасное количество розеток или розеток, назначьте 1,5 А для каждой из них следующим образом.
• Цепь 20 А / 1,5 А = 13 Количество розеток и розеток.
• Цепь 15 А / 1,5 А = 10 Количество розеток или розеток.

Для цепей на 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае наружных работ, прачечных, кухонь, ванных комнат или зон с водой рекомендуется использовать GFCI и прерывающие розетки для максимальной защиты.

• Связанный пост: Как подключить одноэлементный водонагреватель и термостат?

Размеры АВР и разъединителей

Номинальные характеристики разъединителя

В соответствии со статьей и разделом NEC-430:

• Подходящий размер разъединителя должен быть равен или больше 115% двигателя полный ток нагрузки.
• Если принять во внимание номинальную мощность в л.с. или ватт для разъединителя, номинальная мощность в л.с. (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя в л.с. или ваттах при номинальном напряжении.

Номинальные параметры автоматического переключателя резерва (АВР)

Пример: Каков правильный размер АВР для трехфазной сети переменного тока мощностью 210 кВт, 208 В?

Решение:

• Ток в трехфазных цепях переменного тока = I = P / (V x √3
• I = 210 кВт / (208 В x 1,732)
• I = 583 Ампер.

Вы можете использовать автоматический ввод резерва на 600 А (три полюса) для тепловых нагрузок 210 кВт.

• Связанный пост: Как подключить автоматическое и ручное переключение и переключатель переключения — (1 и 3 фазы)

Правила NEC и IEC о номинальных характеристиках переключателей

• 14 Провод калибра следует использовать для выключателя, вилки или розетки на 15 А и бытовой нагрузки, такой как цепи освещения.
• Провод калибра 12 следует использовать для выключателя на 20 А.

Провод калибра

• 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
• Выключатель или вилка, рассчитанные на 15 А, 120 В, могут использоваться в цепи нагрузки макс. 15 А, 120 В.
• Выключатель или розетка, рассчитанные на 15 А, 120 В, не могут использоваться в цепи нагрузки 20 А, 120 В.
• Выключатель на 20 А, 120 В можно использовать в цепи нагрузки 15 А и 20 А, 120 В.
• Использование выключателя или розетки 120 В в цепи 240 В и наоборот запрещено правилами.
• Выключатель на 240 В можно использовать только в цепи 120 В, если номинальный ток соответствует току нагрузки.
• Использование выключателя 120 В или вилки на 240 В недопустимо, даже если номинальный ток подходит.
• Переключатели могут быть подключены и подключены к фазному (фазному или линейному) проводу. т.е. только фазный провод должен быть отключен через переключатель ВКЛ/ВЫКЛ подключенной цепи.
• Подключение переключателя к нейтральному проводу запрещено правилами.
• Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В от распределительного щита.
• Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
• Устройства на 15 А (нагрузка) можно подключать к розетке на 20 А, но не наоборот.
• Переключатель большого размера — это нормально, но меньший номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
• Для различных уровней защиты проектировщик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии со стандартом IEC 60529.такие как IP60, IP65 и IP67 и т. д.
• Переключатель, рассчитанный на 10 А, 120 В переменного тока, предназначенный для чистой резистивной нагрузки, может использоваться на 6 А, 120 В переменного тока для индуктивной нагрузки, что никогда не повлияет на ожидаемый срок службы переключателя, т. е. 100 000 операций или 25 000 циклов в обоих случаях.
