Как соединить выключатель лампочку и розетку: Схема подключения розетки и выключателя в одной распределительной коробке

схемы и как правильно подключить

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Инструменты и материалы для монтажа

Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?

• Выключатель.
• Электрокабель. В нашем случае не важно, какой электрокабель будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного кабеля, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
• Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
• Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
• Кусачки. Они будут нужны для разрезания провода.
• Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
• Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
• Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
• Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
• Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь, не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение клемной колодкой.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Определяемся с видом нужного нам выключателя

Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

Выключателей существует несколько видов:

• Клавишные выключатели
• Проходные выключатели. Они точно такие же, как и клавишные.
• Сенсорные
• Диммеры и импульсные выключатели

Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«

Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Установка розеток

Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой розетки, в эту же клемму заводится отрезок провода для второй и так далее. Следует использовать перемычки из тогоже типа провода, как и вводной — алюминий с алюминием или медь с медью. Однако лично я не имею ничего против того, чтобы на старой алюминиевой проводке делать перемычки медью — провода обжимаются клеммой и врят-ли появится плохой контакт. В любом случае клеммы нужно затягивать с приличным усилием.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были не слишком большими и позволяли беспрепятственно одеть рамку

.

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать. Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого не видно.

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в общую рамку. Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует уделить внимание совместимости рамок с конкретными модулями!

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

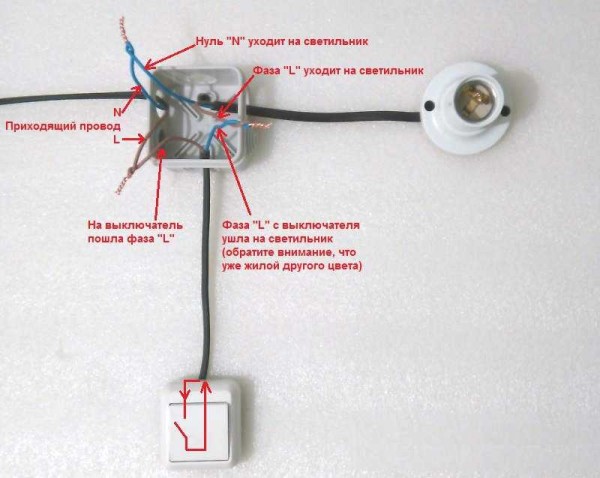

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.
