Мастер выключатель — 10 глупых ошибок при подключении схемы через контактор.

Мастер-выключатель или мастер-кнопка — это очень простое устройство, которое добавляет безопасности в электрику любой квартиры и приносит спокойствие и комфорт в нашу жизнь.

Впервые с аналогами таких волшебных кнопок многие из нас могли познакомиться в зарубежных отелях.

Это когда выходишь из номера и достаешь из специального кармашка карту, а весь свет внутри автоматически отключается. Называется эта штука — карточный выключатель.

Все это можно реализовать и в домашних условиях без специальных карт. Причем “фишка” эта вовсе не для забывчивых граждан, как рекламируют некоторые электрики.

“Забывчивые” люди забудут не только про включенный свет или утюг в комнате, но и про эту самую кнопку 😊

Отдельные ретрограды и минималисты (“всю войну на пробках прошли!”) вообще категорически против подобных схем.

Недостатки у системы тоже имеются и не стоит этого скрывать.

Расширенный отзыв с негативными моментами из практики

Тем не менее, всего лишь один такой мастер выключатель может управлять не только освещением, но и розетками. Нажав клавишу возле входной двери, вы одним движением отключаете абсолютно всех потребителей за исключением приоритетной группы (неотключаемая нагрузка).

Неотключаемые линии – это те группы и розетки, которые в обязательном порядке должны продолжать работать, когда вас нет дома.

Сюда входят:

  • холодильник
  • газовый или электрический котел
  • охранная сигнализация
  • система защиты от протечек
  • серверная
  • видеонаблюдение
  • аквариум

Рубильник вместо мастер-кнопки

Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл.щите. Нет, не такого 😊

Его еще называют выключателем нагрузки.

Схема здесь простейшая, даже отдельного одноклавишника не требуется:

Ошибка №1

Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.

Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.

Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.

При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.

В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.

И так каждый раз при покидании жилища. Тот еще экстрим и удобства.

Варианты монтажа – преимущества и недостатки

Поэтому на смену данному решению пришло удаленное управление нагрузкой 😊

С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.

С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник.

Нажали его вниз – все эл. оборудование в доме отключилось, вверх – включилось.

Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).

Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.

Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения.

Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.

Располагается он в общем эл.щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).

Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.

Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.

Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А.

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2

Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т. д.

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3

Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности.

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Нормально открытый или закрытый контактор – что лучше?

Еще смотрите на исполнение устройства. Контакторы бывают с нормально открытыми (NO) и нормально закрытыми контактами (NC).

Ошибка №4

Нам понадобятся открытые, а не закрытые.

Это означает, что когда на включающую катушку пускателя не поступает напряжение, силовые контакты остаются разомкнутыми и ток через них не проходит.

Вот соответствующий рисунок и обозначение такой серии на корпусе устройства.

Казалось бы, контактор с нормально закрытыми контактами намного лучше, ведь у него катушка не будет все время находится под напряжением 220В.

Однако всегда берите в расчет и учитывайте не только нормальные режимы, но и аварийные.

В аварийной ситуации (повреждение, возгорание и выход из строя управляющей катушки) у вас вся щитовая и приборы остаются под напряжением. А такого быть не должно.

При залипании вводного автомата возникает серьезная проблема с обесточиванием всего дома.

Кроме того, катушка соленоида у контактора с NO (нормально открытый) будет под напряжением, когда вы находитесь дома. В то время как с оборудованием NC, когда вас дома нет. Грубо говоря, контактор NO будет «гудеть», когда вы рядом, поблизости, а NC — когда вы далеко.

Представьте, что это отпуск протяженностью почти в месяц или более. Второй вариант (NC) менее безопасный и в свое отсутствие вы попросту не сможете оперативно среагировать на развитие аварийной ситуации.

Где устанавливать выключатель?

Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.

У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.

Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.

Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.

Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.

Ошибка №5

Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.

Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.

Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки 😊

Ошибка №6

Также не советуем ставить клавишу на стандартной высоте в 90см.

Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.

Контактор монтируете в щитке сразу после защитного УЗО.

Схема подключения контактора

Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.

На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.

Итоговая схемка:

Ошибка №7

Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!

Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.

Ошибка №8

Автомат выбирайте минимального значения Iном=2-3А, а не 10А!

Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.

На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.

Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.

Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.

Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:

Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.

Ошибка №9

Собрать такую схему только на одном выключателе без контактора не получится.

Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

Схема без проводов

А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.

Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.

Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.

Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.

Ошибка №10

Только опять же, не подключайте всю нагрузку через этот модуль напрямую.

Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!

К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее

Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:

Выключатель карточный 1-кл.

СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28 Schneider Electric

Уважаемые Клиенты!
В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров.
Благодарим за взаимопонимание и сотрудничество!

  • Электроустановочные изделия

    • Удлинители, розеточные блоки, разветвители, переходники
    • Выключатели, переключатели и диммеры

      • Выключатель, Переключатель
      • Кнопка, Кнопочный выключатель
      • Жалюзийный выключатель, переключатель, кнопка
      • Датчик движения, присутствия в сборе
      • Диммер (светорегулятор)
      • Накладка для выключателей, диммеров, жалюзийных переключателей, таймеров
      • Комплектующие для датчика движения
      • Сумеречный выключатель
      • Выключатель с электронной коммутацией
      • Накладка датчика движения с линзой без механизма
      • Таймер электронный для ЭУИ
      • Переключатель трёхпозиционный
      • Таймер механический для ЭУИ
      • Усилитель мощности диммера
      • Механизм (основа) датчика движения
      • Миниатюрный выключатель, переключатель, кнопка
      • Шнуровой выключатель, светорегулятор (диммер)
      • Розеточный таймер
      • Датчик освещенности, сумеречное реле для привода рольставней, жалюзи
      • Аксессуары для таймера
      • Выключатель , Переключатель
      • Сумеречный выключатель (фотореле)
      • Шнуровой выключатель , светорегулятор (диммер)
      • Кнопка , Кнопочный выключатель

        • Розетки силовые
        • Аксессуары и компоненты для электроустановочных изделий
        • Рамки, суппорты, адаптеры и декоративные элементы для ЭУИ
        • Розетки антенные, информационные, коммуникационные
        • Блоки комбинированные
        • Вилки кабельные и приборные
        • Устройства управления жалюзи, звуком, сигнализацией, климатом
        • Электроустановочные устройства различного назначения
        • Выключатели с дистанционным управлением
        • Звонки дверные, домофонные системы
      • Электрооборудование
      • Кабель-Провод
      • Светотехника
      • Низковольтное оборудование
      • Общая рубрика
      • Отделка и декор
      • Инженерные системы
      • Инструмент и крепеж
      • Общестроительные материалы


      Главная
      >Электроустановочные изделия
      >Выключатели, переключатели и диммеры
      >Кнопка , Кнопочный выключатель
      >Schneider Electric
      >Выключатель карточный 1-кл. СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28 Schneider Electric (#121524)






      НаименованиеНаличиеЦена Дата
      обновления      		Добавить
      в корзину      		Срок
      поставки

      Выключатель карточный 1-кл. СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28
      10
      559.42
      р.
      25.11.2022       		От 5 дней

      W59 Выключатель карточный одноклавишный скрытый бежевый — VS616-051-28
      Под заказ
      559. 42
      р.
      25.11.2022       		От 30 дней

      Wessen 59 Сл. кость Выключатель карточный 16А (в сборе) | VS616-051-28 | Schneider Electric
      Под заказ
      661.85
      р.
      19.11.2022       		От 30 дней
      … … … … … … … … … …

      Механизм выключателя карточного 1-кл. 1мод. СП Glossa 10А IP20 (сх. 6) беж. SchE GSL000269 Schneider Electric

      		240

      489.49 р.

      Условия поставки выключателя карточного 1-кл.

      СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28 Schneider Electric

      Купить выключатели карточные 1-кл. СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28 Schneider Electric могут физические и юридические лица, по безналичному и наличному расчету,
      отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

      Цена выключателя карточного 1-кл. СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28 Schneider Electric одноклавишного скрытого бежевого Wessen 59 зависит от общей суммы заказа, на сайте указана оптовая цена.

      Доставим выключатель карточного 1-кл. СП W59 16А IP20 в сборе сл. кость SchE VS616-051-28 Schneider Electric на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.





      Сопутствующие товары

      Выключатель карточный СП AtlasDesign 10А IP20 без задержки времени механизм беж. SchE ATN000267 Schneider Electric

      		598

      474.80 р.

      Схема подключения 3-позиционного переключателя: полное руководство

      Знания

      Создайте собственную схему подключения трехпозиционного переключателя

      Существует несколько видов выключателей, используемых для управления освещением и другими приборами в вашем доме. Одним из наиболее распространенных выключателей является однополюсный выключатель, который позволяет управлять светом из одного места в доме. Еще одним очень распространенным типом переключателей является трехпозиционный переключатель .

      Трехпозиционный переключатель весьма полезен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой. Прежде чем углубляться, давайте посмотрим, что такое трехпозиционные переключатели.

      Что такое трехпозиционный переключатель?

      Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.

      Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его для бесплатно !

      Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.

      Трехпозиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи. Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

      EdrawMax для настольных ПК


      Создайте более 280 типов диаграмм


      Windows, Mac, Linux (работает во всех средах)


      Профессиональные встроенные ресурсы и шаблоны


      Локальное программное обеспечение для бизнеса


      Безопасность данных корпоративного уровня

      EdrawMax Онлайн


      Создавайте более 280 типов диаграмм онлайн


      Доступ к диаграммам в любом месте и в любое время


      Сообщество шаблонов


      Управление командой и сотрудничество


      Интеграция личного облака и Dropbox

      ПЫТАТЬСЯ
      ОНЛАЙН

      Как работает трехпозиционный переключатель?

      Чтобы понять , как работает трехпозиционный переключатель , нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

      Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику.

      Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.

      Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.

      Как подключить 3-позиционные переключатели

      Существует три важных способа установки 3-позиционных переключателей в зависимости от положения переключателей и индикаторов, а также от того, где питание входит в цепь.

      Случай 1

      В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник. Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.

      Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его для бесплатно !

      Случай 2

      В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну распределительную коробку, потом в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.

      Случай 3

      В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику. Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.

      Схемы подключения 3-позиционного переключателя

      Если вы являетесь экспертом по электрике и хотите создать схему подключения трехпозиционного переключателя для места, вы можете просмотреть несколько типов схем, которые вы можете сделать. Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax , которые можно немного изменить в соответствии с вашими потребностями.

      Схема подключения 3-позиционного переключателя, кабель NM

      Очень распространенный тип трехсторонней электрической схемы — это когда провод питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.

      Схема подключения 3-позиционного переключателя Светильник между переключателями

      Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к приспособлению и заканчивается на другом переключателе. На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.

      Схема подключения 3-позиционного выключателя Линия к светильнику

      В другой конфигурации источник питания сначала входит в прибор, входит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.

      Используйте EdrawMax для создания схемы подключения

      Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома. Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

      Если вы планируете подключить трехпозиционный выключатель в своем доме или разрабатываете план электроснабжения своего дома, EdrawMax — отличный инструмент, который поможет вам его спроектировать. Благодаря множеству инструментов и символов для создания диаграммы ее могут легко использовать как новички, так и эксперты. Если у вас нет времени на создание электрической схемы с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программном обеспечении. Создайте свою собственную конфигурацию проводки и поэкспериментируйте с идеями, используя EdrawMax.

      Связанные статьи

      Что такое алгоритм
      Схема подключения USB: полное руководство
      Схема подключения прицепа: полное руководство
      Типы карт мышления и как они работают (с примерами)
      Планы этажей Белого дома
      Административно-организационная структура Определение

      Установка с помощью Series I7 &Raquo; Официальный сайт во Вьетнаме

      1.

      Инструкция по установке i7. переключатель

      Рисунок: Схема установки i7. переключатель

      1.1 Руководство пользователя

      • Используйте обычную отвертку, чтобы снять переключатель или панель розетки с основания;
      • Правильное подключение проводки, обеспечивающее безопасное и надежное соединение между машиной и электричеством;
      • Возьмите винты из упаковки продукта, закрепите основание (с выключателем необходимо сначала снять накладку), и положение установки можно отрегулировать через монтажные отверстия в соответствии с потребностями;
      • Во избежание загрязнения панели при отделке, панель можно завернуть в упаковочный пакет, после чего панель устанавливается на основание, и установка завершена;
      • При установке должен выполняться профессиональным электриком, должен соблюдать правила электропроводки.
      • Этот продукт подходит для нижних ящиков глубиной ≥ 35 мм.

      1.2 I7 . схема подключения выключателя

      (применимо к 1-позиционному переключателю, 2-позиционному переключателю со светодиодом и без светодиода, переключателю дверного звонка, переключателю дверного звонка со светодиодом)

      Рисунок: Схема подключения c1-контактный одиночный переключатель и 2-позиционный одинарный переключатель

      Рисунок: Схема подключения c1-позиционный двойной переключатель и 2-позиционный двойной переключатель

      Рисунок: Схема подключения c3-ходовой 3-позиционный переключатель и 2-ходовой 3-позиционный переключатель

      Рисунок: Схема подключения c4-ходовой 4-позиционный переключатель и 2-ходовой 4-позиционный переключатель

      Изображение: Схема подключения промежуточной пары выключателей

      1.

      3 Характеристики продукта

      • Корпус выключателя изготовлен из высококачественного поликарбоната, огнеупорного, устойчивого к высоким температурам, прочного и ударопрочного.
      • Кнопочная часть переключателя большая, включение/выключение плавное, точное, простое в использовании. Гибкий механизм открывания и закрывания до 40 000 раз;
      • Большая емкость проводки и более надежное соединение;
      • Выключатель предназначен быть гибким, для установки в стене в соответствии с целью использования пользователя, для защиты электропроводки, подключенной внутри, во избежание внешних воздействий.
      • Срок службы может достигать более 12 лет при нормальных условиях, может полностью гарантировать электробезопасность.
      • Гнездовая часть изготовлена ​​из сплава меди для увеличения контакта с вилкой, эластичность долговечна, сила стабильна, количество подключений и отключений может достигать более 10 000 раз;
      • Розетка оснащена защитной дверцей для обеспечения лучшего эффекта защиты.

      2. Инструкции по установке аварийного выключателя i7

      Аварийный выключатель подходит для многоквартирных домов, гостиниц, офисных зданий и т. д. При возникновении чрезвычайной ситуации нажмите красную аварийную кнопку на панели управления, чтобы подать сигнал тревоги и уведомить центр управления.

      (Схема установки и инструкции по установке такие же, как указано выше)

      Основные характеристики:

      • Выход: 1 А 250 В
      • Температура окружающей среды: -10°C ~ 50°C
      • Влажность окружающей среды: <92%

      Схема подключения аварийного выключателя:

      При нажатии красной аварийной кнопки на панели управления нормально открытый контакт замыкается и размыкает нормально замкнутый контакт, и пользователь может подключить соответствующую проводку в соответствии с потребностями сигнал от центра управления. грант. Требуется, чтобы площадь используемой проволоки была менее 2,5мм, а длина 4-6мм.

      3. Инструкции по установке потенциометра вентилятора

      Этот продукт подходит для бытового или аналогичного регулирования скорости электрического вентилятора, гибкого переключения, может осуществлять бесступенчатое регулирование скорости и может заменить дробные регуляторы.

      Технические характеристики:

      • Номинальное напряжение: 220 В ± 10 % ~ 50 Гц
      • Допустимая нагрузка: <200 Вт (入>0,5)
      • Температура окружающей среды: от -10°C до 40°C
      • Влажность окружающей среды: <90% RH

      Установка и использование:

      В зависимости от ваших потребностей вы можете отрегулировать скорость вентилятора с помощью кнопки регулировки: Сильная скорость (+) и Медленная скорость (-). Данное изделие подходит для регулировки и отключения скорости вращения вентиляторов мощностью не более 200Вт.

      4. Инструкции по установке потенциометра лампы

      Технические характеристики:

      • Номинальное напряжение: 220 В ± 10 % ~ 50 Гц
      • Мощность нагрузки: <200 Вт
      • Температура окружающей среды: -10°C ~ 40°C
      • Влажность окружающей среды: <90% относительной влажности (без конденсации)

      Изделие подходит для регулировки и включения и выключения ламп общей мощностью не более 200Вт.

      5. Инструкции по установке выключателя с магнитной картой

      Справочная схема установки выключателя с магнитной картой и схема подключения:

      Руководство пользователя:

      Это идеальный энергосберегающий контроллер для отелей. После вставки карты зарядка будет включена, после извлечения карты зарядка через некоторое время отключится. В продукте используются высококачественные компоненты, которые являются энергосберегающими, безопасными и обладают сильной защитой от помех.

      • Изделие подходит для установки нижних ящиков глубиной > 45 мм.
      • Отключите источник питания перед установкой продукта
      • Пожалуйста, внимательно прочитайте руководство по эксплуатации перед установкой, чтобы избежать неправильного подключения, которое может привести к повреждению продукта.
      • При техническом монтаже изделия необходимо установить автоматический выключатель для защиты выключателя и цепи нагрузки.
      • Световой индикатор всегда горит после включения питания.
      • Если продукт неисправен в течение гарантийного срока, пожалуйста, свяжитесь с гарантийным персоналом компании для разумного решения.
      • Гарантия не распространяется на любые дефекты продукта из-за проблем с использованием.

      Технические характеристики:

      • Номинальное напряжение: 220 В ± 10 % ~ 50 Гц
      • Максимальный ток: 20 А
      • Время задержки: 20 ± 5 с
      • Температура окружающей среды: -10°C ~ 40°C
      • Влажность окружающей среды: <= 90%RH

      1. Инструкции по установке i7. сокет

      Изображение: Справочная схема для i7. установка розетки

      1.1 Руководство пользователя

      • С помощью обычной отвертки снимите панель выключателя или розетки с основания;
      • Правильное подключение проводки, обеспечивающее безопасное и надежное соединение между машиной и электричеством;
      • Возьмите винты из упаковки продукта, закрепите основание (с выключателем необходимо сначала снять накладку), и положение установки можно отрегулировать через монтажные отверстия в соответствии с потребностями;
      • Во избежание загрязнения панели при отделке, панель можно завернуть в упаковочный пакет, после чего панель устанавливается на основание, и установка завершена;
      • При установке должен выполняться профессиональным электриком, должен соблюдать правила электропроводки.
      • Этот продукт подходит для нижних ящиков глубиной ≥ 35 мм.

      1.2 Характеристики продукта

      • Корпус розетки изготовлен из высококачественного поликарбоната, огнеупорного, устойчивого к высоким температурам, прочного и ударопрочного.
      • Большая емкость проводки и более надежное соединение;
      • Розетка спроектирована гибкой, для установки в стене в соответствии с назначением пользователя, для защиты электропроводки, подключенной внутри, во избежание внешних воздействий.
      • Гнездовая часть изготовлена ​​из сплава меди для увеличения контакта с вилкой, эластичность долговечна, сила стабильна, количество подключений и отключений может достигать более 10 000 раз;
      • Розетка оснащена защитной дверцей для обеспечения лучшего эффекта защиты.
      • Срок службы может достигать более 12 лет при нормальных условиях, может полностью гарантировать электробезопасность.

      2. Инструкция по установке розетки для бритвы. выходы 115В и 230В. Продукт имеет характеристики самоблокирующейся мощности, энергосбережения, обеспечения безопасности с электропитанием и защитой от перегрузки по току.

      Характеристики продукта:

      • Входное напряжение: 230 В ~ 50/60 Гц
      • Выходное напряжение: 115 В ~ 230 В ~
      • Выходная мощность: <12 Вт
      • Температура окружающей среды: -10°C ~ 40°C
      • Влажность окружающей среды: <90% RH

      *** Примечание: Эту розетку можно использовать только в качестве зарядного устройства для бритвы, а не в качестве источника питания для других нагрузок.

      3. Инструкции по установке насадки для бритвы

      Изображение: Справочная схема установки набора розеток для бритвы

      Изображение: Схема подключения набора розеток для бритвы

    • Выходное напряжение: 115 В ~ 230 В ~
    • Выходная мощность: <20 Вт
    • Температура окружающей среды: -10°C ~ 40°C
    • Влажность окружающей среды: <90% RH

    *** Примечание: Эту розетку можно использовать только в качестве зарядного устройства для бритвы, а не в качестве источника питания для других нагрузок.



    1. Руководство пользователя

    • С помощью обычной отвертки снимите панель выключателя или розетки с основания;
    • Правильное подключение проводов для обеспечения безопасного механического и электрического соединения;
    • Снимите винты с изделия;
    • Закрепите основание и при необходимости отрегулируйте положение установки через фиксированное круглое отверстие;
    • Завершить установку.

    Если установка должна обслуживаться профессиональным электриком, следуйте инструкциям по установке проводки. Этот продукт подходит для нижней коробки глубиной> 35 мм.

    2. Характеристики продукта

    • Корпус розетки изготовлен из высококачественного поликарбоната, который является огнеупорным, устойчивым к высоким температурам, прочным и ударопрочным.
    • Большая емкость проводки и более надежное соединение;
    • Розетка спроектирована гибкой, для установки в стене в соответствии с назначением пользователя, для защиты электропроводки, подключенной внутри, во избежание внешних воздействий.

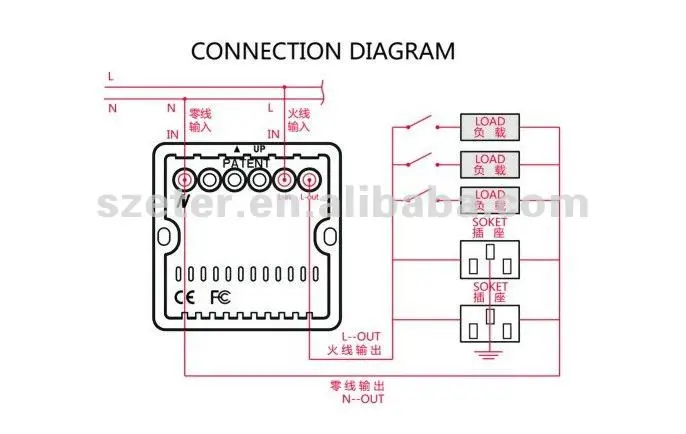

      Схема подключения карточный выключатель: как работает карточный коммутатор электросети
