Малообъемные, или горшковые, масляные выключатели типа ВМГ-133 (выключатель масляный горшковый) получили очень широкое распространение в промышленности и на транспорте вследствие их надежности и безопасности.
Рис. 33-1. Разрез бака горшкового масляного выключателя типов ВМГ-133 и ВМГ-10:
1 — резьбовая шпилька неподвижного розеточного контакта; 2 — пробка для спуска масла; 3 — шариковый клапан; 4 — дополнительный резервуар для масла; 5 — шариковый клапан 6 — указатель уровня масла; 7 — буферное пространство; 8 — маслоотделительная коробка; 9 — проходной фарфоровый изолятор; 10 — токоведущий стержень; 11 — скоба для крепления гибкой связи; 12 — направляющая изоляционная трубка для подвижного контакта; 13 — изолирующий цилиндр; 14 — стальной бак; 15 — дугогасительная камера; 16 — неподвижный розеточный контакт
Рис. 33-2. Выключатель типа ВМГ-133:
1 — сварная рама; 2 — опорные изоляторы; 3 — цилиндры; 4 — отключающая пружина; 5 — токоведущий стержень; 6 — масляный буфер; 7 — фарфоровые тяги; 8 — двухплечие рычаги; 9 — пружинный буфер; 10 — вал; 11 — винт заземления
В этих выключателях каждая фаза имеет свой бачок, который крепится к общей раме на двух фарфоровых изоляторах.
Металлический бак делается сварным. Для уменьшения нагрева стального бака магнитными вихревыми потоками и потерями на гистерезис вертикальный шов сваривается латунью. Стенки бака с внутренней стороны изолируются бакелитовым цилиндром 13 (рис. 33-1). Дугогасительная камера 15 с буферным пространством 7 обеспечивает поперечное дутье дуги через три пары горизонтальных и вертикальных каналов.
Масло в этом выключателе служит только как дугогасящее средство, а не как изолирующая жидкость.
Уровень масла контролируется маслоуказателем 6 со стеклянной трубкой, предохраняемой от повышенного давления клапаном 5. Для предотвращения выброса масла из выключателя между жалюзи и выхлопным отверстием имеется лабиринтная маслоотделительная коробка 8.
Подвижный контактный стержень 10 перемещается в направляющей бакелитовой трубке 12, которая в свою очередь крепится в проходном фарфоровом изоляторе 9. Верхняя часть изолятора снабжена металлическим колпачком, на котором укреплена токоведущая шинка.
Нижняя часть изолятора армируется фланцем, он же является крышкой выключателя.
Подвод тока к каждой из фаз выключателя осуществляется к резьбовой шпильке нижнего неподвижного розеточного контактора 1 и к скобе 11, Подвод тока к подвижному стержню 10 от скобы 11 делается с помощью гибкой связи.
Рис. 33-3. Общий вид выключателя ВМП-10:
1 — корпус выключателя; 2 — изолятор; 3 — рама; 4 — изоляционная тяга приводного механизма; 5 — вал приводного механизма; 6 — масляный буфер; 7 — болт для заземления; 8 — нижний контактный вывод; 9 — верхний контактный вывод
‘
Кинематическая связь подвижного стержня с рычагом привода в выключателях типа ВМГ-133 осуществляется с помощью фарфоровых изоляторов.
Общий вид выключателя типа ВМГ-133 изображен на рис. 33-2.
Вторым типом малообъемного выключателя на напряжение 10 кВ является выключатель ВМП-10 (выключатель масляный подвесной). Конструкция этого выключателя сходна с выключателем ВМГ-133.
Модернизация распространилась лишь на приводной механизм и устройство подвижного контакта.
Выключатель ВМП-10 по сравнению с ВМГ-133 имеет меньшие габариты, меньший общий вес и меньший вес трансформаторного масла. Выключатель ВМП-10 выпускается на номинальные токи 600—1500 а и мощность отключения 350 Мва. Общий вид выключателя изображен на рис. 33-3, а разрез одной фазы — на рис. 33-4.
Рис. 33-4. Разрез выключателя ВМП-10 (одна фаза):
1 — нижний вывод; 2 — неподвижный контакт; 3 — нижний фланец; 4 — гасительная камера; 5 — изоляционный цилиндр; 6 — верхний фланец; 7 — роликовый токосъемный контакт; 8 — маслоотражатель; 9 — приводной выпрямляющий механизм; 10 — направляющий стержень; 11 — стержень подвижного контакта; 12 — маслоуказатель
В отличие от выключателя ВМГ-133 приводной рычажный механизм и пружина в выключателе ВМП-10 расположены внутри рамы.
Корпус каждого полюса выключателя выполнен из прочного изоляционного цилиндра 5, торцы которого армированы металлическими фланцами 3, 6.
На верхнем фланце имеются корпус из алюминиевого сплава с подвижным контактным стержнем 11 и направляющие стержни 10 с роликовым токосъемом 7.
В целях повышения стойкости от электрической дуги дугогасительные контакты облицованы металлокерамикой.
- Назад
- Вперёд
- Назад
- Вперёд
Близкие публикации:
- Электрооборудование городского электротранспорта
- Преобразователь тяговой подстанции
- Сглаживающие фильтры тяговых подстанций постоянного тока
- Оборудование тяговых подстанций постоянного и переменного тока
- Электропитание устройств связи
© 2009-2022 — lokomo.ru, железные дороги.
На дне цилиндра расположены розеточные контакты, от которых имеется вывод — болтовой контакт для присоединения шин. На головке проходного изолятора цилиндра закреплен контактный угольникдля присоединения шин и гибкий связи с колодкой, надеваемой на подвижный контактный стержень. Вал выведен по обе стороны рамы для установки рычага. К длинным плечам рычагов через фарфоровые тяги подвешены контактные медные стержни, имеющие на нижних концах съемные наконечники. Стержни свободно входят через проходные изоляторы в цилиндры выключателя. | |
Отключение выключателя ВМГ-133 производится под действием двух пружин, работающих на растяжение. Пружины прикреплены к коротким плечам двух крайних рычагов. При расцеплении защелки привода пружины поворачивают рычаги вместе с валом выключателя на угол около 52°, длинные плечи рычагов движутся вверх и контактные стержни выходят из розеточных контактов. Возникшая дуга гасится в дугогасительной камере цилиндра. Для смягчения ударов при включении выключателя и создания необходимой скорости в момент выхода контактного стержня из розеточного контакта при отключении выключателя в верху рамы установлен пружинный буфер, в головку которого во включенном положении упирается конец короткого плеча среднего рычага, сжимая пружину буфера. | |
Выключатель ВМГ-133-1 (смотри рисунок ниже) с упрощенной конструкцией маслоотделителя без дополнительного резервуара для масла в отличие от ВМГ-133-1П имеет более простое дугогасительное устройство. В выключателе ВМГ-133-1П для увеличения объема масла к цилиндру 3 приварен дополнительный резервуар, который сообщается с ним через обратный клапан. При повышении давления в цилиндре в момент отключения этот клапан закрывает отверстие, соединяющее цилиндр с дополнительным резервуаром, что предохраняет резервуар от действия высокого давления. Дополнительный резервуар имеет внутреннюю полость (в последних выпусках выключателей отсутствует), сообщающуюся с дугогасительной камерой. Внутри стального цилиндра выключателя помещены бакелитовые цилиндры и. Цилиндр изолирует внутренние стенки металлического цилиндра от токоведущего стержня и прижимает сверху дугогасительную камеру. Цилиндр является опорным для дугогасительной камеры и изолирует внутренние стенки цилиндра от розеточного контакта. Стальной цилиндр закрыт чугунным фланцем — крышкой с проходным изолятором. | |
Под давлением газа масло из подкамерного пространства устремляется в дутьевые каналы и, пересекая электрическую дугу, гасит ее. | |
| |
В верхнюю часть рамы пропущен вал ф 32 мм с приваренными к нему тремя двуплечими рычагами.
Пружинный буфер прикреплен к верхней связи рамы выключателя. Для смягчения ударов при отключении выключателя установлен масляный буфер, заполненный трансформаторным маслом, верхний уровень которого должен быть на 10 мм выше поршня.
Надкамерная полость цилиндра, не заполненная маслом, сообщается с окружающей средой через отверстие в стальном цилиндре и маслоотделитель, приваренный к верхней части цилиндра. Масло, попавшее в маслоотделитель, стекает в цилиндр через соответствующее отверстие. В верхней части цилиндра имеется отверстие для заливки масла, в дне цилиндра — отверстие для спуска масла.
Карманы служат для гашения дуги при размыкании малых токов, когда возникающее в предкамерном пространстве давление недостаточно для создания поперечного дутья в каналах. В этом случае дуга затягивается внутрь центрального отверстия камеры и находящееся там масло переходит в газообразное состояние. После выхода подвижного контакта из центрального отверстия камеры газ, находящийся в карманах, создает добавочное продольное дутье, обеспечивающее гашение дуги.Switch VMG-133 — Buy on www.
bizator.com
Adverts
business classifieds Products
goods & services Companies
companies in directory
| Search |
Бизатор
/
Объявления
/
оборудование и материалы
/
энергетическое оборудование
/
оборудование для электростанций
Тип объявления: продажаОпубликовано: 28.02.2015
| Price: | negotiated |
| Company: | OOO ‘Ekopromstroj’ |
| Seller: | Kirill |
| Phones: | 8(8636) 22-54-54 Show phone Write a message |
| Address: | Russian Federation, Moskovskaya Oblast’, Pavlovskiy Posad |

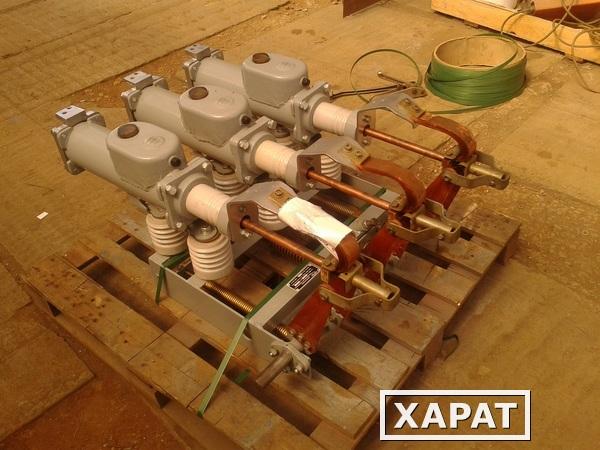

Switch VMG- 133, напряжение 6-10 кВ при номинальном
