Встроенный пружинный привод выключателя типа ВМПП-10 и его ремонт | СРС

Страница 1 из 2

Приводы, встроенные в выключатели широко распространены. Встроенный пружинный привод выключателя типа ВМПП-10, у которого энергоносителем являются спиральные пружины, относится к группе приводов косвенного действия. Привод обеспечивает операции с выключателями при токах КЗ 20 и 31,5 кА со скоростью отключения соответственно 2,5—3,5 и 2,8—4,0 м/с и включения не менее 4,2 и 4,5 м/с. Собственное время отключения выключателя с приводом — не более 0,1 с, включения — не более 0,2 с. Привод имеет при АПВ минимальную бестоковую паузу 0,5 с.
Номинальное напряжение электродвигателя для заводки рабочих пружин привода — 110 и 220 В постоянного тока и 127 и 220 В переменного тока. Время заводки пружин привода на три операции — не более 30 с.

У выключателя типа ВМПП-10 со встроенным приводом предусмотрено 28 вариантов схем защиты, выполненных на электромагнитах и реле прямого действия. При этом максимальное количество защитных элементов в одном выключателе может достигать пяти. Условное обозначение вариантов схем защиты состоит из пяти цифр, которые обозначают: 1 — реле максимального тока мгновенного действия РТМ, 2—реле максимального тока с выдержкой времени РТВ, 4 — отключающий электромагнит с питанием от независимого источника оперативного тока ЭОнп, 5 — токовый электромагнит отключения для схем с дешунтированием ЭОтт, 6 — реле минимального напряжения с выдержкой времени РНВ.

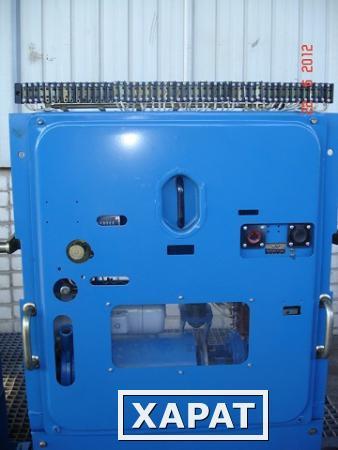

На рис. 1 показан общий вид выключателя типа ВМПП-10.

Рис. 1. Выключатель типа ВМПП-10:
1 — встроенный пружинный привод: 2— выключатель; 3 — крышка

Привод встроен в раму выключателя и является его неотъемлемой частью. Детали привода показаны на рис. 2. Основными его узлами являются вал привода 18, вал выключателя 13, заводное устройство рабочих пружин 3, запорные устройства — отключающее 16 и включающее 17, вспомогательные контакты положения привода БКП 8, вспомогательные контакты аварийной сигнализации БКА 14, вспомогательные контакты положения выключателя БКВ 10, электромагниты дистанционного включения ЭВ 6 и отключения ЭО 4, релейный вал 2, пульт ручного управления выключателем 9, указатель положения 11, блокировочный шток 22 и масляный буфер 15. В приводе может устанавливаться счетчик операций отключения.

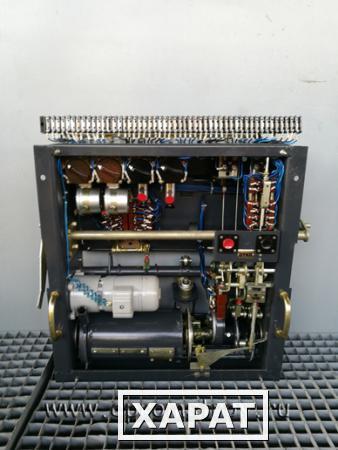

Рис. 52. Привод встроенный пружинный

1 — рама; 2 — вал релейный; 3 — заводное устройство; 4 — электромагнит отключения; 5 —набор зажимов; 6 — электромагнит включения; 7-монтаж проводки; 8 — вспомогательные контакты положения привода БКП; 9 — пульт управления; 10 — вспомогательные контакты положения выключателя БКВ; 11-указатель положения выключателя; 13 — вал выключателя; 14 — вспомогательные контакты аварийной сигнализации БКА; 15 — буфер масляный; 16 — отключающее запорное устройство: 17 — включающее запорное устройство; 18 — вал привода; 19 — винт; 20 — барабан; 21 — рычаг; 22— шток блокировочный; 23— диск: 24 — наружная обойма обгонной муфты

На валу привода имеется барабан 20 с обгонной муфтой. Внутри барабана установлены три спиральные пружины, один конец которых закреплен в пазу вала, а другой — на барабане. Заводное устройство рабочих пружин состоит из редуктора и электродвигателя, вращательное движение которого посредством эксцентрика преобразуется в колебательное движение наружной обоймы обгонной муфты 24. Наружная обойма сообщает вращательное движение внутренней обойме, жестко связанной с барабаном. Так как вал привода удерживается запорным устройством, то происходит заводка рабочих пружин. В конце заводки (на три операции) появляется надпись указателя «готов».

Включающее запорное устройство удерживает вал привода в отключенном положении и освобождает при включении выключателя, а отключающее запорное устройство, наоборот, удерживает вал привода во включенном положении и освобождает при отключении выключателя.
Включающее запорное устройство показано на рис. 3. Рассмотрим динамику его основных операций. Смягчение ударов в конце операций включения и отключения осуществляют резиновый 14 и два масляных буфера. Передача вращательного движения вала привода валу выключателя производится с помощью поводка.

Рис. 3. Включающее запорное устройство привода:
1 — ролик; 2 — болт; 3 и 17 — пружины: 4 к 18 — штоки; 5, 7 и 15 — тяги; 6 — ось; 8 — пульт управления; 9 — указатель положения выключателя; 10, 12 и 21 — собачки; 11 и 19 — уголки; 13 — защелка; 14 — резиновый буфер; 16 — скоба; 20 — рычаг; 22 — вал привода

Вспомогательные контакты БКП, связанные с валом привода, разрывают цепь питания электродвигателя механизма заводки при полностью заведенных пружинах. Они обесточивают цепь питания катушки электромагнита включения (ЭВ) при заводке пружин менее чем на две операции. Вспомогательные контакты БКА предназначены для аварийной сигнализации при отключении выключателя от защиты, а вспомогательные контакты БКВ создают цепь сигнала о положении выключателя.
Для определения положения выключателя служит указатель с табличками «Выключатель ВКЛ» и «Выключатель ОТКЛ», который связан с валом выключателя.

Включение выключателя происходит при подаче импульса на катушку ЭВ или при нажатии кнопки ручного включения. При этом собачка 10 включающего запорного устройства освобождает защелку 13 и под воздействием пружины 3 скоба 16, поворачиваясь, выбивает собачку 21 с ролика 1. Освобожденный рычаг 20 с валом привода 22 под действием рабочих пружин поворачивается на угол 180° до встречи с отключающим запорным устройством. При вращении эксцентрик вала посредством поводка поворачивает вал выключателя на 65° и соединенные с ним тяги полюсов. Выключатель включается. При этом вспомогательные контакты БКП замыкают цепь питания электродвигателя заводящего устройства для подзавода пружин.
Отключение выключателя происходит при подаче импульса на катушку электромагнита отключения ЭО, при срабатывании одного из элементов защиты или при нажатии кнопки ручного отключения. Работа привода при отключении аналогична работе при включении, но вал выключателя поворачивается в обратном направлении на угол 65 °.

Заводка пружин производится электродвигателем, но может осуществляться и вручную рычагом наружной обоймы обгонной муфты.
Для исключения перезаводки пружин имеется механическая блокировка, заключающаяся в том, что при заводке свыше 540° (1,5 оборота) диск 23 (см. рис. 2) упирается ввернутым в него винтом 19 в упор рамы и тем самым не дает возможности дальнейшей заводки привода.

Привод имеет также механическую блокировку, исключающую ручное включение, если завод сделан менее чем на две операции.

Вперед

Масляный выключатель вмп 10 — цена в Украине

Выключатели типа ВМП-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями может осуществляться электромагнитными приводами постоянного тока типа ПЭ-11 или пружинными приводами типа ППМ-10, ПП-67.

Структура условного обозначения выключателя ВМП-10

пример: выключатель ВМП-10-630-20, ВМП-10-1000-20, ВМП-10-1600-20

В – выключатель.

М – масляный.

П – подвесное исполнение полюсов

10 – номинальное напряжение, кВ.

630; 1000, 1600 – номинальный ток, А.

20 – номинальный ток отключения, кА.

По роду установки выключатели разделяются на две группы: для обычных распределительных устройств (например, ячеек типа КСО) и для комплектных распределительных устройств (КРУ) с ячейками выкатного типа. В этом случае к обозначению типа выключателя добавляется буква «К».

Устройство выключателя ВМП-10

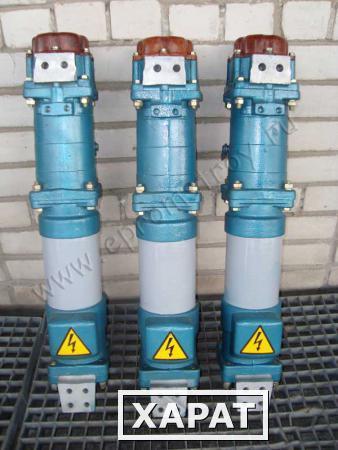

Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.

а – внешний вид выключателя;
1 – стальная рама; 2 – отключающая пружина; 3 – двуплечный рычаг; 4 – вал выключателя; 5 – пружинный демпфер; 6 – болт заземления; 7 – опорный изолятор; 8 – бачок фазы; 9 – масляный демпфер; 10 – маслоуказатель; 11 – изолирующая тяга; 12 – рычаг;

б – разрез фазы выключателя;
13 – выпрямляющий механизм; 14 – маслоотделитель; 15 – канал для выхода газа; 16 – крышка; 17 – пробка маслоналивного отверстия; 18 – отверстия маслоотделителя; 19 – корпус; 20 – рычаг; 21 – контактный стержень; 22 – стеклоэпоксидный цилиндр; 23 – центральный канал камеры; 24 – боковой выхлопной канал; 25 – дугогасительная камера; 26 – нижняя крышка фазы; 27 – маслоспускная пробка; 28 – отводящая шина; 29 – неподвижный контакт; 30 – нижний фланец; 31 – буферное пространство; 32 – масляный карман; 33 – подвижный контакт; 34 – верхний вывод; 35 – подводящая шина; 36 – токосъемные ролики;

в – дугогасительная камера выключателя

Розеточный контакт выключателя ВМП-10

1. медный сегмент;
2. нажимная пружина;
3. упорное кольцо;
4. гибкая связь;
5. контактодержатель;
6. металлокерамическая облицовка.

Условия эксплуатации выключателя ВМП-10

Выключатели типа ВМП 10 изготовляют для работы в нормальных климатических условиях, в тропическом климате и усиленные — с повышенной механической стойкостью в нормальном и тропическом исполнениях. Выключатели в тропическом исполнении имеют индекс «Т» (ВМП-10Т), усиленные — индекс «У» (ВМП-10У, ВМП-10ТУ). Выключатели имеют различные габаритные размеры в зависимости от типа РУ, для которого они предназначены.

Плюсы и минусы расчетов фотоэлектрических систем

Компоненты силовой электроники фотоэлектрической (PV) системы, такие как сетевые инверторы, имеют входы максимального и минимального напряжения; поэтому вам необходимо настроить значения напряжения модуля в соответствии с вашими конкретными потребностями в каждом проекте. Это гарантирует правильную работу вашей системы. Но прежде чем приступать к каким-либо расчетам коррекции напряжения, важно понять основное выходное напряжение и ток фотоэлектрических модулей и то, как они меняются в зависимости от изменений температуры и интенсивности солнечного света (освещенности).

Фотомодули рассчитаны на два разных значения напряжения — напряжение холостого хода и максимальное напряжение питания. Напряжение холостого хода возникает всякий раз, когда к фотоэлектрическим модулям не подключена нагрузка и ток не течет. Максимальное напряжение питания — это количество напряжения, создаваемого модулем, которое соответствует максимальному количеству мощности для этого модуля. Желтая линия на Рис. 1 ниже, типичная кривая зависимости тока от напряжения, показывает, что значение напряжения холостого хода (Voc) находится в нижней правой части кривой. В этот момент напряжение максимально, а ток равен нулю. Напряжение максимальной мощности (Vmp) находится непосредственно под изломом показанной кривой. Voc всегда больше, чем Vmp для фотоэлектрических модулей. Производители модулей обычно показывают зависимость мощности от напряжения на одном и том же графике, показанном синей линией.

Рис. 1. Типичная кривая зависимости тока от напряжения для фотоэлектрических модулей показывает, как каждый фактор соотносится с другим при определенной температуре и уровне освещенности. На этом графике также представлена зависимость мощности модуля от напряжения.

Если вы проведете прямую линию вниз от колена кривой IV, вы пересечетесь со значением Vmp. Если вы также проведете прямую линию слева от колена, вы пересечетесь со значением тока максимальной мощности (Imp). Произведение этих двух значений (Vmp × Imp) дает максимальное значение мощности в ваттах. Конечная точка, показанная в верхнем левом углу рис. 1, представляет собой ток короткого замыкания (Isc). Это сценарий, в котором положительные и отрицательные клеммы фотоэлектрического модуля находятся в непосредственном контакте. Хотя эта ситуация может не повредить модуль, внутри модуля (модулей) протекает ток, и необходимо соблюдать осторожность при прерывании протекания тока. Неправильное отключение может привести к возникновению дуги постоянного тока, которую будет трудно погасить.

Все фотоэлектрические модули будут содержать все пять значений в листах спецификаций и, в качестве требования к перечислению, на этикетке, прикрепленной к каждому модулю. Сообщаемые значения всегда соответствуют стандартным условиям испытаний (STC). Для значений напряжения и тока модуля два критических значения STC относятся к температуре [25°C (77°F)] и освещенности [1000 Вт/м2].

Значение температуры относится к самому фотоэлектрическому модулю и зависит от температуры окружающей среды. Вы можете использовать некоторые инструменты, упомянутые в этой статье, для оценки температуры модуля на основе значений температуры окружающей среды. Значение освещенности можно отнести к яркому солнечному дню на уровне моря. Оба эти значения будут меняться в течение дня. Поэтому ваша задача — понять, как эти изменения условий окружающей среды влияют на напряжение и ток.

Количество тока, производимого фотоэлектрическим модулем, прямо пропорционально яркости солнца. Более высокие уровни облучения заставят больше электронов перетекать из фотоэлектрических ячеек в подключенную нагрузку. На величину напряжения, создаваемого фотоэлектрическим модулем, влияет значение освещенности, но не так сильно, как изначально думает большинство людей. На самом деле, Рис. 2 ниже показывает график зависимости ВАХ типичного модуля от освещенности. Напряжение фотоэлектрического модуля очень мало меняется при различных уровнях освещенности. Кристаллические фотоэлектрические модули будут производить примерно 90% от их номинального напряжения при уровне освещенности приблизительно 200 Вт/м2. По мере того, как значение освещенности продолжает увеличиваться, растет и напряжение, но гораздо медленнее. Таким образом, для целей этой статьи — и ваших методологий проектирования в целом — можно с уверенностью предположить, что при наличии окружающего освещения фотоэлектрический модуль способен вырабатывать свое полное номинальное напряжение.

Рис. 2. Кривая зависимости тока от напряжения фотоэлектрического модуля зависит от освещенности или интенсивности солнечного света. Как видно из графика, ток резко меняется при изменении освещенности, но напряжение остается относительно постоянным.

Выходное напряжение фотоэлектрического модуля на самом деле является переменной величиной, на которую в первую очередь влияет температура. Зависимость между напряжением модуля и температурой на самом деле обратная. При повышении температуры модуля значение напряжения уменьшается и наоборот. Вы можете увидеть эту корреляцию в Рис. 3 ниже. Переменное выходное напряжение является важным фактором как для низких, так и для высоких температур, и оба эти фактора необходимо учитывать при проектировании системы. При низких температурах напряжение фотоэлектрического модуля увеличивается. Когда он горячий, напряжение модуля падает. И то, и другое является простым и неизбежным фактом при проектировании фотоэлектрических систем. Таким образом, если вы правильно учитываете и то, и другое, у вас не будет проблем с производительностью вашего массива — по крайней мере, из-за напряжений.

Рис. 3. При изменении температуры кривая зависимости тока модуля от напряжения также будет меняться, в первую очередь, по напряжению.

Производители фотоэлектрических модулей будут сообщать об изменениях, произошедших в их модулях, в виде температурных коэффициентов (TC), чаще всего в процентах на градус Цельсия (например, TC Voc = -0,35%/°C). Это означает, что при изменении температуры на каждый градус Voc модуля будет изменяться в противоположном направлении на 0,35%. Например, если фотоэлектрический модуль станет холоднее на 1°C, напряжение фотоэлектрического модуля увеличится на 0,35%. Это конкретное значение является общим для кристаллических фотоэлектрических модулей.

Есть два дополнительных замечания по значениям TC. Во-первых, на каждый модуль PV приходится два TC — один для Voc и один для Vmp. Величина изменений, переживаемых каждым из них, различна и должна рассчитываться по-разному. Во-вторых, производители фотоэлектрических модулей оценивают свои модули при температуре 25°C. Это означает, что при применении температурных коэффициентов вам необходимо выяснить, сколько градусов Цельсия работает фотоэлектрический модуль, исходя из значения STC 25°C.

Фотоэлектрические модули будут «просыпаться» каждое утро с очень небольшим количеством солнечного света. Поскольку фотоэлектрическая батарея находится снаружи, температура модулей будет такой же, как и температура ночного воздуха. Поскольку солнце на самом деле не сразу попадает на массив, модули не будут немедленно производить ток, а это означает, что они сразу перейдут к напряжению разомкнутой цепи. Если температура модуля ниже значения STC, равного 25°C, значение Voc модуля фактически будет больше, чем значение, указанное на этикетке модуля. Для нашего обсуждения мы будем считать температуру модуля равной температуре окружающей среды на рассвете. Вы оцените напряжение нового модуля, чтобы убедиться, что слишком много фотоэлектрических модулей не подключены последовательно и не превышают максимальное входное значение силовой электроники.

Как только солнце немного взойдет и сможет достичь массива, будет достаточно излучения, чтобы пропустить ток, что приведет к падению напряжения модуля с Voc до значения, близкого к точке Vmp. Точное значение напряжения зависит от температуры фотоэлектрического модуля. По мере того как день проходит — и модуль подвергается воздействию солнца в течение более длительного периода времени — температура модуля будет продолжать расти. То, насколько горячим в конечном итоге станет фотоэлектрический модуль, зависит от того, насколько высока температура окружающей среды и насколько близко модуль находится к чему-либо, что может задерживать тепло, например, к крыше. Итак, для оценки температуры фотомодулей в середине дня можно использовать следующие значения:

Расстояние между модулем и поверхностью крыши менее 6 дюймов: Tmod = температура окружающей среды + 35°C.
Расстояние между модулем и поверхностью крыши более 6 дюймов: Tmod = температура окружающей среды + 30°C.
Фотоэлектрическая батарея, установленная на вершине столба или на приподнятом основании: Tmod = температура окружающей среды + 25°C.

Это значения, которые относительно приняты в фотоэлектрической отрасли и используются многими производителями для оценки напряжения фотоэлектрических модулей при различных температурах. Этот расчет поможет убедиться, что достаточное количество модулей размещено последовательно, чтобы обеспечить работу силовой электроники в середине лета.

На этом этапе нашего обсуждения вам может быть любопытно, какая именно температура является правильной для использования в ваших расчетах. Ответ заключается в том, что все сводится к тому, что вам наиболее удобно. Некоторые люди выбирают наиболее консервативный маршрут, используя в своих расчетах как рекордно холодные, так и рекордно высокие температуры. Это, вероятно, слишком консервативно, но, конечно, многие AHJ не будут подвергать сомнению. Более распространенной практикой является использование значений, представленных Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE). Эта группа опубликовала данные о температуре, собранные и усредненные для разных сезонов года. Для фотоэлектрических систем большинство разработчиков ищут два значения: самая низкая ожидаемая температура окружающей среды и 2% высокая температура. Высокая температура на 2% представляет собой значение, которое, вероятно, будет превышено всего за 14 часов в течение летнего месяца. NEC 2011 года ссылается на данные ASHRAE в информационной записке в 690.7.Один отличный источник данных о погоде можно найти на веб-сайте Совета по нормам и стандартам Solar America (Solar ABCs): www.solarabcs.org. Эта группа имеет интерактивную карту в разделе «Ускоренный процесс получения разрешения» на своем веб-сайте, на которой указаны эти значения и многое другое. Вы чувствуете себя запутанным? Что ж, нет лучшего способа помочь в обсуждении электрического проектирования, чем пример задачи. Допустим, у вас есть фотоэлектрический модуль со следующими значениями номинального напряжения, ТП и ожидаемыми значениями температуры:

Vос = 44,4
Вмп = 35,4
ТС Voc = -0,33%/°C
TC Vmp = -0,45%/°C
Фотоэлектрическая батарея, установленная на высоте 5 дюймов от поверхности крыши в Сакраменто, Калифорния [минимальная ожидаемая температура, как указано на сайте solarabcs.org: -3°C; 2% высокая температура: 37°C].

Первый расчет, который нам нужно сделать, касается скорректированного Voc. Раздел 690.7 NEC 2011 года перечисляет требования для настройки модуля Voc. Короче говоря, Кодекс говорит, что если производитель модуля предоставляет данные о температурном коэффициенте, то вы должны использовать эти данные для расчета скорректированного напряжения модуля для низких температур. Если производитель не предоставляет данные, а используемый вами модуль основан на кристаллической технологии, вы можете использовать Таблицу 69. 0,7 для оценки скорректированного напряжения модуля. NEC всегда будет более консервативным, чем фактический расчет, поэтому вам может оказаться полезным выполнить фактический расчет. Если вы используете технологию, отличную от кристаллической, вам придется выполнить расчеты, так как значения, указанные в таблице, не будут применяться.
Чтобы рассчитать скорректированное напряжение модуля, вы можете использовать следующее уравнение:

Vadj = Voc × {100% + [(Tmod — 25°C) × TC Voc]}
где,

Vadj — напряжение с поправкой на температуру
Voc — номинальное напряжение холостого хода модуля
Tmod – температура фотоэлектрического модуля
25°C — это условие STC, которое мы должны отрегулировать с

TC Voc = Температурный поправочный коэффициент в %/°C

Используя значения, предоставленные в нашем примере выше, вы можете найти Vadj следующим образом:

Это говорит нам о том, что нам действительно нужно применить значение Voc 48,5 В (а не 44,4 В) при определении того, сколько модулей мы можем разместить последовательно на конкретном инверторе или других элементах силовой электроники. Причина, по которой это проблема NEC, заключается в том, что слишком высокое напряжение на оборудовании может привести к его повреждению или причинить вред людям.

Другой расчет, который нам нужно сделать, касается значения Vmp при высоких температурах. Это не рассматривается в NEC, поэтому вам придется использовать метод расчета для определения ответа (т. е. нет таблицы, на которую вы можете ссылаться, как для низких температур). В этом расчете формула точно такая же; вам просто нужно применить разные значения для каждой из переменных.

Первая переменная, которую следует учитывать, — это температура модуля. Как упоминалось ранее, температура модуля зависит от температуры окружающей среды и метода монтажа солнечной батареи. В этом случае массив расположен на расстоянии 5 дюймов от поверхности крыши, поэтому мы оценим температуру фотоэлектрического модуля на 35°C выше температуры окружающей среды: Tmod = 37°C +35°C = 72°C

В результате фотоэлектрический модуль будет производить только 27,9 В в середине лета. Поэтому вам необходимо убедиться, что у вас достаточно модулей, соединенных последовательно, чтобы сумма отрегулированных напряжений модулей всегда была выше минимума, требуемого силовой электроникой, и оставалась ниже максимальных значений в периоды низких температур.

Если вы работаете с инвертором, который может принимать до 500 В максимум, но требует минимум 200 В, вы можете рассчитать допустимое количество модулей в последовательной строке следующим образом:

500В ÷ 48,5В = 10,3 модуля

Таким образом, вы можете последовательно разместить максимум 10 модулей и оставаться ниже максимального значения всех температур, ожидаемых на вашем объекте.

На нижнем уровне 200 В ÷ 27,9 В = 7,2 модуля

Таким образом, вам потребуется как минимум восемь модулей в строке серии, чтобы оставаться выше минимальных требований на вашем сайте.

Как видите, эти расчеты являются важной частью процесса проектирования фотоэлектрических модулей. Фактически, многие производители силовой электроники, особенно производители сетевых инверторов, предоставляют онлайн-калькуляторы, которые помогут вам выполнить эти расчеты. Тем не менее, вы не должны полностью полагаться на их калькуляторы, поскольку они не являются официальной частью их веб-сайта. Прежде чем использовать эти калькуляторы, вы должны всегда нажимать кнопку, признавая, что информация, которую они представляют, может быть не совсем точной. Тем не менее, это неплохой инструмент для перепроверки ваших расчетов.
