Какой Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π½Π° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ

Подвод элСктропитания ΠΊ любой элСктросхСмС производится Ρ‡Π΅Ρ€Π΅Π· Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΈ квартирная ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° Π½Π΅ являСтся ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ. Π’Π°ΠΊΠΎΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ называСтся «Π²Π²ΠΎΠ΄Π½ΠΎΠΉ» ΠΈ ΠΎΠ½ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ всСх элСктроприборов ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ. ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Ρ‚Π°ΠΊΠΎΠ³ΠΎ устройства Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ ΠΏΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½Ρ‹ΠΌ ΠΏΡ€Π°Π²ΠΈΠ»Π°ΠΌ ΠΈ для Π½Π°Π΄Ρ‘ΠΆΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π»ΠΈΠ½ΠΈΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π½Π° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ.

Для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ΅Π½ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

По своСму устройству автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ, установлСнный Π½Π° Π²Π²ΠΎΠ΄Π΅ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ, Π½ΠΈΡ‡Π΅ΠΌ ΠΊΡ€ΠΎΠΌΠ΅ мощности, Π½Π΅ отличаСтся ΠΎΡ‚ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… устройств, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… ΠΊ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ линиям ΠΈΠ»ΠΈ Π³Ρ€ΡƒΠΏΠΏΠ°ΠΌ элСктроприборов.

Π Π°Π·Π½ΠΈΡ†Π° Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ этого ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈ мСстС Π΅Π³ΠΎ установки. Π’Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²ΠΎ Π²Π½ΡƒΡ‚Ρ€ΠΈΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½ΠΎΠΌ Ρ‰ΠΈΡ‚ΠΊΠ΅, Π½ΠΎ ΠΈ подъСздном элСктрощитС.

Π­Ρ‚ΠΎΡ‚ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ выполняСт нСсколько Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ:

  • ПолноС ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ элСктроэнСргии Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅. Π­Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ элСктропроводки ΠΈ элСктросчётчика. Богласно ПУЭ ΠΏ.7.1.64 Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π΄ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΡƒΡ‡Ρ‘Ρ‚Π° элСктроэнСргии, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΡƒΠ±Π»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ, находящимся Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ послС счётчика. Π’ этом случаС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ, располоТСнный Π² элСктрощиткС, ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Π½ΡƒΡ‚Ρ€ΠΈΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½Ρ‹Π΅ сСти.
  • ΠžΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ потрСбляСмой мощности. Для прСдотвращСния ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π° ΠΊΠ°Π±Π΅Π»Π΅ΠΉ элСктрокомпания ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Ρ‚ΠΎΠΊ, потрСбляСмый ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€ΠΎΠΉ. Π­Ρ‚Π° опСрация производится ΠΏΡƒΡ‚Ρ‘ΠΌ установки Π² ΠΎΠΏΠ»ΠΎΠΌΠ±ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° с Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ, Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ опрСдСляСтся Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ ΠΈ Π΄ΠΎΠ³ΠΎΠ²ΠΎΡ€ΠΎΠΌ ΠΌΠ΅ΠΆΠ΄Ρƒ поставщиком элСктроэнСргии ΠΈ Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Π΅ΠΌ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹.
  • Π—Π°Ρ‰ΠΈΡ‚Π° Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ кабСля ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π° вслСдствиС ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π­Ρ‚ΠΎ происходит ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ большого количСства элСктроприборов Π² Ρ€Π°Π·Π½Ρ‹Π΅ Π»ΠΈΠ½ΠΈΠΈ, Π΄Π°ΠΆΠ΅ Ссли ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΈΠ· устройств Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΠΌΡƒΡŽ для автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π»ΠΈΠ½ΠΈΠΈ. Для обСспСчСния сСлСктивности Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹ΡˆΠ΅ уставок Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… послС Π½Π΅Π³ΠΎ.

На сколько АмпСр ΠΌΠΎΠΆΠ½ΠΎ — Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹

Π’ΠΎ, ΠΊΠ°ΠΊΠΎΠΉ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π½Π° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ, опрСдСляСтся Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ, ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π“ΠžΠ‘Π’ 32395-2013 «Π©ΠΈΡ‚ΠΊΠΈ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ для ΠΆΠΈΠ»Ρ‹Ρ… Π·Π΄Π°Π½ΠΈΠΉ».

Π—Π΄Π΅ΡΡŒ Π² ΠΏ.Π‘.4 ΡƒΠΊΠ°Π·Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° уставки Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° составляСт 50А ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ элСктроплиты ΠΈΠ»ΠΈ 32А, Ссли Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ установлСна газовая ΠΏΠ»ΠΈΡ‚Π°. Π­Ρ‚Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ‚ΡŒΡΡ ΠΏΠΎ согласованию с ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ.

Богласно БП 256.1325800.2016 «Π­Π»Π΅ΠΊΡ‚роустановки ΠΆΠΈΠ»Ρ‹Ρ… ΠΈ общСствСнных Π·Π΄Π°Π½ΠΈΠΉ. ΠŸΡ€Π°Π²ΠΈΠ»Π° проСктирования ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°», сСчСниС токопроводящСй ΠΆΠΈΠ»Ρ‹ подходящих ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² опрСдСляСтся расчётной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ, Π° уставка Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½ΠΈΠΆΠ΅ допустимого Ρ‚ΠΎΠΊΠ° кабСля.

ΠŸΡ€ΠΈ этом ΠΏΡ€ΠΎΠ²ΠΎΠ΄ опрСдСляСтся ΠΏΠΎ ПУЭ ΠΏ.3.1.10 Ρ‚.3.1.4, Π° уставка Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° выбираСтся ΠΈΠ· стандартного ряда Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ.

Номинал Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Π”ΠΎ 2003 Π³ΠΎΠ΄Π° Π½ΠΎΠΌΠΈΠ½Π°Π» Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π° Π²Π²ΠΎΠ΄Π΅ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ опрСдСлялся ВБН 59-88 «Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΆΠΈΠ»Ρ‹Ρ… ΠΈ общСствСнных Π·Π΄Π°Π½ΠΈΠΉ».Β ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, устанавливался Π½Π° 16 А ΠΈ выбирался ΠΎΠ½ ΠΈΠ· расчСта 3 ΠΊΠ’Ρ‚ Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½Π½ΠΎΠΉ мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π­Ρ‚ΠΎΡ‚ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ Π±Ρ‹Π» Π²Π²Π΅Π΄Ρ‘Π½ Π² дСйствиС Π΅Ρ‰Ρ‘ Π² 1989 Π³ΠΎΠ΄Ρƒ ΠΈ Π½Π΅ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Π» появлСниС Π² Π±Ρ‹Ρ‚Ρƒ элСктроприборов большой мощности, Ρ‚Π°ΠΊΠΈΡ…, ΠΊΠ°ΠΊ автоматичСскиС ΡΡ‚ΠΈΡ€Π°Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ°ΡˆΠΈΠ½Ρ‹, ΠΊΠΎΠ½Π΄ΠΈΡ†ΠΈΠΎΠ½Π΅Ρ€Ρ‹, элСктричСскиС Π±ΠΎΠΉΠ»Π΅Ρ€Ρ‹ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅.

Π’ 2003 Π³ΠΎΠ΄Ρƒ Π±Ρ‹Π»ΠΈ Π²Π²Π΅Π΄Π΅Π½Ρ‹ Π² дСйствиС БП 256.1325800.2016 «Π­Π»Π΅ΠΊΡ‚роустановки ΠΆΠΈΠ»Ρ‹Ρ… ΠΈ общСствСнных Π·Π΄Π°Π½ΠΈΠΉ». Богласно этому Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρƒ Ρ€Π°Π·Ρ€Π΅ΡˆΡ‘Π½Π½Π°Ρ потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π» Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° зависят ΠΎΡ‚ наличия Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ элСктроплиты.

Π’ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ с элСктроплитой

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ этого элСктроприбора, Π² зависимости ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ, ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ 7ΠΊΠ’Ρ‚, Π½ΠΎ Ρ‡Π°Ρ‰Π΅ всСго элСктроплита ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ вмСстС с ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠ²Π°Ρ€ΠΊΠΎΠΉ ΠΈ ΠΌΠΈΠΊΡ€ΠΎΠ²ΠΎΠ»Π½ΠΎΠ²ΠΎΠΉ ΠΏΠ΅Ρ‡ΡŒΡŽ, поэтому для приготовлСния ΠΏΠΈΡ‰ΠΈ ΠΌΠ½ΠΎΠ³ΠΈΠΌ сСмьям достаточно Π΄Π²ΡƒΡ…ΠΊΠΎΠ½Ρ„ΠΎΡ€ΠΎΡ‡Π½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΎΠ½Π½ΠΎΠΉ ΠΏΠ»ΠΈΡ‚Ρ‹ с Ρ‚ΠΎΠΊΠΎΠΌ потрСблСния 10А, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅ Π΄Π΅Π»Π°Π΅Ρ‚ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΌ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ использованиС элСктроплиты ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… элСктроприборов.

ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ БП 256.1325800.2016 Π² Ρ‚Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 7.1 опрСдСляСт Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈ отсутствии Π³Π°Π·ΠΎΠ²ΠΎΠΉ ΠΏΠ»ΠΈΡ‚Ρ‹ 10ΠΊΠ’Ρ‚ ΠΈΠ»ΠΈ 45А. ΠŸΡ€ΠΈ блиТайшСм большСм стандартном Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ уставок Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² 50А Ρ€Π°Π·Ρ€Π΅ΡˆΡ‘Π½Π½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ получаСтся 11ΠΊΠ’Ρ‚.

Π’ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ с Π³Π°Π·ΠΎΠ²ΠΎΠΉ ΠΏΠ»ΠΈΡ‚ΠΎΠΉ

ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π³Π°Π·ΠΎΠ²ΠΎΠΉ ΠΏΠ»ΠΈΡ‚Ρ‹ нСобходимая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ Π½ΠΈΠΆΠ΅. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ БП 256.1325800.2016 Π² Ρ‚.7.1 ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π°Ρ… Π±Π΅Π· элСктроплит 4,5ΠΊΠ’Ρ‚ ΠΈΠ»ΠΈ 20А. ΠŸΡ€ΠΈ стандартной уставкС 25А Ρ€Π°Π·Ρ€Π΅ΡˆΡ‘Π½Π½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ получаСтся 5,5ΠΊΠ’Ρ‚.

Π­Ρ‚ΠΈ Π΄Π°Π½Π½Ρ‹Π΅ Π΄ΡƒΠ±Π»ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π² Π“ΠžΠ‘Π’ 32395-2013 «Π©ΠΈΡ‚ΠΊΠΈ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ для ΠΆΠΈΠ»Ρ‹Ρ… Π·Π΄Π°Π½ΠΈΠΉ» Π² ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ Π‘.4

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

ΠšΡ€ΠΎΠΌΠ΅ расчёта, Π½Π° сколько Π°ΠΌΠΏΠ΅Ρ€ ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ. ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΎΠ½Ρ‚Π°ΠΆ ΠΏΡ€ΠΈΠ²Π΅Π΄Ρ‘Ρ‚ ΠΊ Π½Π΅ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹.

ΠžΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ ΠΈΠ»ΠΈ Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ

Π’ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ элСктропроводкС напряТСниС ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π·Π°Π·Π΅ΠΌΠ»Ρ‘Π½Π½Ρ‹Ρ… конструкций присутствуСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° Ρ„Π°Π·Π½ΠΎΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ ΠΈ для ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π»ΠΈΠ½ΠΈΠΈ достаточно ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒ.

Однако для Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΠ΄Π½ΠΎΠ³ΠΎ полюса нСдостаточно, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π² Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹Ρ… ситуациях Π½Π° Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅ появляСтся напряТСниС ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΎΠ±Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° — Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒ ΠΈ Ρ„Π°Π·Ρƒ.

Вакая ситуация Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π² Ρ€Π°Π·Π½Ρ‹Ρ… случаях:

  • ΠžΠ±Ρ€Ρ‹Π² Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΠΈ Π² подходящСм ΠΊΠ°Π±Π΅Π»Π΅. ΠŸΡ€ΠΈ этом ΠΏΠΎ Π½ΡƒΠ»Π΅Π²ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ пСрСстаёт ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ ΡƒΡ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ Π² сСти появляСтся пСрСкос Ρ„Π°Π·. ΠŸΡ€ΠΈ этом напряТСниС Π½Π° ΠΊΠ»Π΅ΠΌΠΌΠ°Ρ… Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΊΠΎΠ»Π΅Π±Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ 0 Π΄ΠΎ 380Π’, Π° Π½Π° Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ ΠΎΠ½ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ 220Π’.
  • ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ„Π°Π·Π½Ρ‹ΠΌ ΠΈ Π½ΡƒΠ»Π΅Π²Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈ. Π­Ρ‚ΠΎ Ρ‡Π°Ρ‰Π΅ всСго происходит Π² Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… линиях элСктропСрСдач. ΠŸΡ€ΠΈ ΠΎΠ±Ρ€Ρ‹Π²Π΅ ΠΈΠ·-Π·Π° сильного Π²Π΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ Π³ΠΎΠ»ΠΎΠ»Ρ‘Π΄Π° Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ Ρ„Π°Π·Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΈ Π² Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅ вмСсто ноля появится вторая Ρ„Π°Π·Π°.
  • ΠŸΠ΅Ρ€Π΅ΠΊΠΎΡ Ρ„Π°Π·. ΠŸΡ€ΠΈ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Π΄Π»ΠΈΠ½Π΅ Π›Π­ΠŸ, ΠΌΠ°Π»ΠΎΠΌ сСчСнии ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠΌ распрСдСлСнии ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΏΠΎ Ρ„Π°Π·Π°ΠΌ происходит Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΈ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» Π½Π° Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ 20-30Π’, Π° Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях ΠΈ Π²Ρ‹ΡˆΠ΅. Π Π΅ΠΌΠΎΠ½Ρ‚ элСктропроводки Π² Ρ‚Π°ΠΊΠΈΡ… условиях Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ΅Π½ ΠΈ для Π½Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΎΠ±Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.


Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ! ΠŸΡ€ΠΈ Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·Π½ΠΎΠΉ элСктропроводкС ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Ρ‚Ρ€Ρ‘Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Π° Ρ‡Π΅Ρ‚Ρ‹Ρ€Ρ‘Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒ устанавливаСтся Π½Π° Π²Π²ΠΎΠ΄Π΅ Π² ΠΌΠ½ΠΎΠ³ΠΎΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½Ρ‹ΠΉ Π΄ΠΎΠΌ.

Установка ΠΏΠ΅Ρ€Π΅Π΄ счСтчиком ΠΈΠ»ΠΈ послС

ΠšΡ€ΠΎΠΌΠ΅ количСства полюсов ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΈΠΌΠ΅Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ мСсто установки этого устройства. БущСствуСт Π΄Π²Π° Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° располоТСния автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ — Π΄ΠΎ элСктросчётчика ΠΈ послС Π½Π΅Π³ΠΎ, ΠΎΠ΄Π½Π°ΠΊΠΎ ПУЭ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ этот Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Ρ‘Π½ Π”Πž ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΡƒΡ‡Ρ‘Ρ‚Π°.

Π­Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π° ΠΈΠ»ΠΈ Π·Π°ΠΌΠ΅Π½Ρ‹ счётчика, Π° Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ питания ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹ ΠΏΡ€ΠΈ Π½Π΅ΡƒΠΏΠ»Π°Ρ‚Π΅ счёта Π·Π° ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Ρ‘Π½Π½ΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ.

Π­Ρ‚ΠΎΡ‚ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ находится Π² ΠΎΠΏΠ»ΠΎΠΌΠ±ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠΌ ящикС ΠΈ самовольная распломбировка ΠΏΡ€ΠΈΠ²Π΅Π΄Ρ‘Ρ‚ ΠΊ налоТСнию ΡˆΡ‚Ρ€Π°Ρ„Π° инспСктором элСктрокомпании

Однако ΠΏΡ€ΠΈ располоТСнии элСктросчётчика Π² подъСздС для ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ питания ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π½Π° Π»Π΅ΡΡ‚Π½ΠΈΡ‡Π½ΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΡƒ, Ρ‡Ρ‚ΠΎ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя, Π° Π² Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹Ρ… ситуациях, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΏΡ€ΠΈ пСрСкосС Ρ„Π°Π·, ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π΄ΠΎΡ€ΠΎΠ³Π° каТдая сСкунда.

ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ситуациях ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ цСлСсообразным ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π΄Π²Π° Π²Π²ΠΎΠ΄Π½Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ:

  1. Π’Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² этаТном Ρ‰ΠΈΡ‚ΠΊΠ΅. Π•Π³ΠΎ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ΡΡ сСчСниСм подходящСго кабСля ΠΈ Ρ€Π°Π·Ρ€Π΅ΡˆΡ‘Π½Π½ΠΎΠΉ потрСбляСмой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.
  2. Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½ΠΎΠΌ Ρ‰ΠΈΡ‚Π΅. Уставка этого Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½Π° ΠΈΠ»ΠΈ Π²Ρ‹ΡˆΠ΅ номинального Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π·Π°Ρ‰ΠΈΡ‚Ρ‹, находящСгося Π² этаТном Ρ‰ΠΈΡ‚ΠΊΠ΅.

Богласно ПУЭ ΠΏ.3.1.6 подходящий кабСль рСкомСндуСтся ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ ΠΊ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹ΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Π° фактичСски ΠΊ Π²Π΅Ρ€Ρ…Π½ΠΈΠΌ ΠΊΠ»Π΅ΠΌΠΌΠ°ΠΌ, Π½ΠΎ эта рСкомСндация ΡΠΎΠ±Π»ΡŽΠ΄Π°Π΅Ρ‚ΡΡ всСми Π³Ρ€Π°ΠΌΠΎΡ‚Π½Ρ‹ΠΌΠΈ элСктромонтёрами ΠΈ являСтся скорСС ΠΏΡ€Π°Π²ΠΈΠ»ΠΎΠΌ, ΡƒΠΏΡ€ΠΎΡ‰Π°ΡŽΡ‰ΠΈΠΌ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ элСктропроводки ΠΈ Π΄Π΅Π»Π°ΡŽΡ‰ΠΈΠΌ Π΅Π³ΠΎ Π±ΠΎΠ»Π΅Π΅ бСзопасным.

Расчёт номинального Ρ‚ΠΎΠΊΠ° Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

ΠŸΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ, ΠΊΠ°ΠΊ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ для ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π΅Π³ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ. Π’ Ρ‚Π΅Ρ… случаях, ΠΊΠΎΠ³Π΄Π° этот ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ опрСдСляСтся элСктрокомпаниСй, устанавливаСтся автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ с Π·Π°Π΄Π°Π½Π½ΠΎΠΉ уставкой, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΏΡ€ΠΈ нСобходимости ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ.

Расчёт Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ мощности

Π’ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ устанавливаСтся большоС количСство элСктроприборов ΠΈ для опрСдСлСния максимальной мощности Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ список элСктроприборов, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΡ… ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ. НапримСр, это ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ:

  • элСктроплита — 5ΠΊΠ’Ρ‚;
  • элСктричСский Π±ΠΎΠΉΠ»Π΅Ρ€ — 2,2ΠΊΠ’Ρ‚;
  • ΡΡ‚ΠΈΡ€Π°Π»ΡŒΠ½Π°Ρ машина-Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ — 2,2ΠΊΠ’Ρ‚;
  • микроволновая ΠΏΠ΅Ρ‡ΡŒ — 1,2ΠΊΠ’Ρ‚;
  • элСктричСский Ρ‡Π°ΠΉΠ½ΠΈΠΊ — 1,8ΠΊΠ’Ρ‚;
  • ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ элСктроприборы — 1ΠΊΠ’Ρ‚.

ВсСго общая потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ составит 13,4 ΠΊΠ’Ρ‚ ΠΈ для этого достаточно ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ ΠΊ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ сСти 220 Π’. ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ элСктроотоплСния 15 ΠΊΠ’Ρ‚ для ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ всСх устройств Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ 28,4ΠΊΠ’Ρ‚ ΠΈ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Ρ‚Π°ΠΊΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ ΠΊ Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти 380 Π’.

Для напряТСния 220Π’

НСобходимый Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ сСти рассчитываСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ I(А)=P(Π’Ρ‚)/U(Π’)=Π (Π’Ρ‚)/220β‰ˆΠ (ΠΊΠ’Ρ‚)Ρ…4,5 ΠΈ, ΠΏΡ€ΠΈ мощности ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… элСктроприборов 13,4 ΠΊΠ’Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ с уставкой I=13400/220=60 А.

Из ряда стандартных Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π²Ρ‹Π±ΠΈΡ€Π°Π΅ΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ с Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ 63 А, Ρ‡Ρ‚ΠΎ обСспСчит ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 13,9 ΠΊΠ’Ρ‚.

Для напряТСния 380Π’

Π’Ρ€Ρ‘Ρ…Ρ„Π°Π·Π½ΠΎΠ΅ элСктропитаниС Ρ‡Π°Ρ‰Π΅ всСго ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ элСктроотоплСния ΠΈΠ»ΠΈ, Π² частных Π΄ΠΎΠΌΠ°Ρ…, сауны с элСктроподогрСвом.

Π’Π°ΠΊΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π΄ΠΎ 28,4 ΠΊΠ’Ρ‚ ΠΈ для ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎ 3 Ρ„Π°Π·Π°ΠΌ 28,4/3=9,46 ΠΊΠ’Ρ‚, ΠΎΠ΄Π½Π°ΠΊΠΎ Π½Π°Π΄Ρ‘ΠΆΠ½Π΅Π΅ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ элСктроприборы Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ.

Π£ Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·Π½ΠΎΠ³ΠΎ элСктричСского ΠΊΠΎΡ‚Π»Π° ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ составит 5 ΠΊΠ’Ρ‚ Π½Π° ΠΊΠ°ΠΆΠ΄ΡƒΡŽ Ρ„Π°Π·Ρƒ, ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ раздСлятся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

  1. Π€Π°Π·Π° А. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΠ»ΠΈΡ‚Π° 5 ΠΊΠ’Ρ‚, ΠΎΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ 5 ΠΊΠ’Ρ‚, всСго 10 ΠΊΠ’Ρ‚.
  2. Π€Π°Π·Π° Π’. ЭлСктричСский Π±ΠΎΠΉΠ»Π΅Ρ€ 2,2 ΠΊΠ’Ρ‚ ΠΈ ΡΡ‚ΠΈΡ€Π°Π»ΡŒΠ½Π°Ρ машина 2,2 ΠΊΠ’Ρ‚, ΠΎΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ 5 ΠΊΠ’Ρ‚, всСго 9,4 ΠΊΠ’Ρ‚.
  3. Π€Π°Π·Π° Π‘. ΠœΠΈΠΊΡ€ΠΎΠ²ΠΎΠ»Π½ΠΎΠ²ΠΊΠ° 1,2 ΠΊΠ’Ρ‚, элСктрочайник 1,8 ΠΊΠ’Ρ‚, Π΄Ρ€ΡƒΠ³ΠΈΠ΅ элСктроприборы 1 ΠΊΠ’Ρ‚, ΠΎΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ 5 ΠΊΠ’Ρ‚, всСго 9 ΠΊΠ’Ρ‚.

Уставка автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ выбираСтся ΠΏΠΎ самой Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½ΠΎΠΉ Ρ„Π°Π·Π΅ 10000/220=45 А.

Из стандартного ряда уставок Π²Ρ‹Π±ΠΈΡ€Π°Π΅ΠΌ блиТайшСС большСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ 50 А. Π­Ρ‚ΠΎ обСспСчит ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Π²ΠΊΠ»ΡŽΡ‡Ρ‘Π½Π½Ρ‹Ρ… элСктроприборов 11 ΠΊΠ’Ρ‚ для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Ρ„Π°Π·Ρ‹ ΠΈΠ»ΠΈ ΠΎΠ±Ρ‰ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 33 ΠΊΠ’Ρ‚.

Π’Ρ‹Π²ΠΎΠ΄

ΠžΡ‚ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ расчёта Π·Π°Ρ‰ΠΈΡ‚Ρ‹ зависит Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ ΠΆΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹ ΠΈ всСго Π΄ΠΎΠΌΠ°, поэтому Π·Π½Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ Π²Π²ΠΎΠ΄Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π½Π° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для опрСдСлСния ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² этого устройства.

Π­Ρ‚ΠΎΡ‚ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ слуТит для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ кабСля ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, Π° Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ограничСния потрСбляСмой мощности, поэтому Π΅Π³ΠΎ уставка опрСдСляСтся элСктрокомпаниСй, Π½ΠΎ ΠΏΡ€ΠΈ этом Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ большС номинального Ρ‚ΠΎΠΊΠ° подходящСго ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

ΠŸΠΎΡ…ΠΎΠΆΠΈΠ΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ Π½Π° сайтС:

  • МоТно Π»ΠΈ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ вмСсто Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°
  • ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°
  • Π§Ρ‚ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ Ссли Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ Π²Ρ‹Π±ΠΈΠ»ΠΎ ΠΏΡ€ΠΎΠ±ΠΊΠΈ

Π’Π²ΠΎΠ΄Π½Ρ‹Π΅ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ: Ρ‡Ρ‚ΠΎ это, ΠΊΠ°ΠΊΠΈΠ΅ Π±Ρ‹Π²Π°ΡŽΡ‚? | ENARGYS.RU

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ слуТат для ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π° ΠΎΡ‚ элСктроэнСргии ΠΏΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ Π² сСти ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ. Благодаря этому удаСтся ΠΎΠ±Π΅Π·ΠΎΠΏΠ°ΡΠΈΡ‚ΡŒ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΎΡ‚ возникновСния ΠΏΠΎΠΆΠ°Ρ€ΠΎΠ² Π²Ρ‹Π·Π²Π°Π½Π½Ρ‹Ρ… ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя элСктрооборудования.

Π‘Π°ΠΌΡ‹ΠΌ ΠΏΠ΅Ρ€Π²Ρ‹ΠΌ ΠΈΠ· Ρ‚Π°ΠΊΠΈΡ… устройств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ нСпосрСдствСнно ΠΏΡ€ΠΈ ΠΏΠΎΠ΄Π²ΠΎΠ΄Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΊ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅, Π΄ΠΎΠΌΡƒ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠΌΡƒ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΡŽ являСтся – Π²Π²ΠΎΠ΄Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ (рис.1).

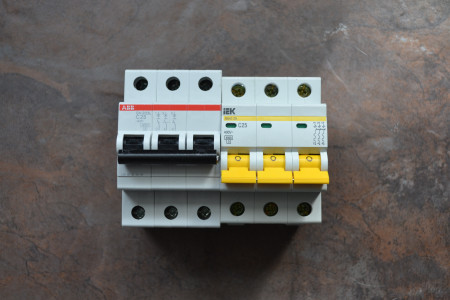

Рис. 1. Π’Π²ΠΎΠ΄Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

Если Π΅Π³ΠΎ ΡΡ€Π°Π²Π½ΠΈΠ²Π°Ρ‚ΡŒ с Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±ΡƒΠ΄ΡƒΡ‚ установлСны дальшС ΠΏΠΎ Ρ†Π΅ΠΏΠΈ, Ρ‚ΠΎ Ρƒ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ Π²Ρ‹ΡˆΠ΅ показания номинального Ρ‚ΠΎΠΊΠ°. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ Ρƒ Π½Π΅Π³ΠΎ Π΅ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ΄Π½Π° функция, ΠΊΡ€ΠΎΠΌΠ΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π½Π΅Π³ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ систСму для провСдСния Π² Π½Π΅ΠΉ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π½Ρ‹Ρ… ΠΈΠ»ΠΈ профилактичСских Ρ€Π°Π±ΠΎΡ‚.

Π’Π°ΠΊΠΆΠ΅ Π²Π²ΠΈΠ΄Ρƒ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ Π΄Π°Π½Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ Π±Π»ΠΈΠ·ΠΊΠΎ ΠΊ подстанции, которая осущСствляСт ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°, Ρ‚ΠΎ Ρƒ Π½Π΅Π³ΠΎ Π½Π°Π±Π»ΡŽΠ΄Π°Π΅Ρ‚ΡΡ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Π°Ρ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Π°Ρ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ. ΠšΠΎΡ‚ΠΎΡ€Π°Ρ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ Ρƒ Π΄Ρ€ΡƒΠ³ΠΈΡ… устройств автоматичСского ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.

ΠœΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π²Π²ΠΎΠ΄Π½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ – Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅, Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ (рис.2) ΠΈΠ»ΠΈ Π½Π°ΠΈΠΌΠ΅Π½Π΅Π΅ распространСнныС Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅, всС это зависит ΠΎΡ‚ Ρ‚ΠΎΠΉ систСмы элСктроснабТСния, которая Π²Ρ‹Π±Ρ€Π°Π½Π° для ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°.

Рис 2. Π§Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

Π’Π°ΠΊ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ ΠΏΠΈΡ‚Π°Π½ΠΈΠΈ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ помСщСния с использованиСм ΠΎΠ΄Π½ΠΎΠΉ Ρ„Π°Π·Ρ‹, ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π²Π²ΠΎΠ΄Π½Ρ‹ΠΉ однополюсной ΠΏΡ€ΠΈΠ±ΠΎΡ€ автоматичСского ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. Но Ρ‚Π°ΠΊ ΠΏΠΎΡΡ‚ΡƒΠΏΠ°Ρ‚ΡŒ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, вСдь Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ»Π½Ρ‹ΠΉ Ρ€Π°Π·Ρ€Ρ‹Π² Ρ„Π°Π·Ρ‹ ΠΈ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΠΈ придСтся Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ – Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π’Π²ΠΎΠ΄Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΈ расчСт Π½ΠΎΠΌΠΈΠ½Π°Π»Π°

Π§Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½ΡƒΠΆΠ½ΠΎ произвСсти Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ Ρ‚Π°ΠΊΠΈΠ΅ ΠΆΠ΅ дСйствия, Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡ€ΠΈ расчСтС Π΄Ρ€ΡƒΠ³ΠΈΡ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Для этого Π½ΡƒΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ сумму Ρ‚ΠΎΠΊΠΎΠ² Π»ΠΈΠ½ΠΈΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для питания ΠΈ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ кабСля.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ‚Π°ΠΊΠΈΡ… вычислСний происходит Π½Π°Ρ…ΠΎΠΆΠ΄Π΅Π½ΠΈΠ΅ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ номинального Ρ‚ΠΎΠΊΠ° Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.

Π’Π°ΠΆΠ½ΠΎ! Π£ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π² соотвСтствии Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌΡƒ Ρ‚ΠΎΠΊΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ (для Π΅Π΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹), которая ΠΎΡ‚ Π½Π΅Π³ΠΎ ΠΎΡ‚Ρ…ΠΎΠ΄ΠΈΡ‚. А Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ всС показания мощностСй ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ.

Π’Π°ΠΊ ΠΆΠ΅ ΠΏΡ€ΠΈ расчСтС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ³ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡Π΅ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ ситуация Π²ΠΎ врСмя ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ всСх Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΎΠ΄Π½ΠΎΠΌΠΎΠΌΠ΅Π½Ρ‚Π½ΠΎ, появлСниС максимально потрСбляСмого Ρ‚ΠΎΠΊΠ°. Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· этих ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ°, производится расчСт Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈ отходящСй ΠΎΡ‚ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, ΠΈ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.

Π’Π²ΠΎΠ΄Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΈ Π΅Π³ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΌΡƒΡΡ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρƒ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π’Π°ΠΊ ΠΏΡ€ΠΈ ΠΎΠ΄Π½ΠΎΠΌ ΠΈ Ρ‚ΠΎΠΆΠ΅ Π½ΠΎΠΌΠΈΠ½Π°Π»Π΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π² зависимости ΠΎΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠΉ систСмы ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ. Π’ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ систСмС для подсчСта мощности Π½ΡƒΠΆΠ½ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π» Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΡƒΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ Π½Π° 220 ΠΈ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ мощности Π² Π’Π°Ρ‚Ρ‚Π°Ρ…. Π’ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ систСмС, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°Π²ΠΈΡΠ΅Ρ‚ΡŒ ΠΎΡ‚ Ρ‚ΠΎΠΉ схСмы, которая примСняСтся ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π§Ρ‚ΠΎ Π½ΡƒΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Ρ‚Π°ΠΊΠΎΠ³ΠΎ Π²ΠΈΠ΄Π° устройств Π½Π°Π΄ΠΎ ΠΎΠΏΠΈΡ€Π°Ρ‚ΡŒΡΡ Π½Π° ΠΎΠ΄ΠΈΠ½ ΠΈΠ· Π³Π»Π°Π²Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² – ΠΊΠ°ΠΊΠΎΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· знания Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°, Π½ΡƒΠΆΠ½ΠΎ ΠΈ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π΄Π°Π½Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. ΠžΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ Π±ΡƒΠ΄Π΅Ρ‚, Ссли ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ максимального Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ ΠΎΡ‚ 1000-1500А. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ Π²Π°ΠΆΠ½Ρ‹ΠΌ аспСктом Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ²Π»ΡΡ‚ΡŒΡΡ ΡƒΠ΄Π°Π»Π΅Π½Π½ΠΎΡΡ‚ΡŒ Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΡ‚ трансформатора. И мощности, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΎΠ½ выдСляСт.

НС ΠΌΠ°Π»ΠΎΠ²Π°ΠΆΠ½Ρ‹ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈ Π·Π½Π°Π½ΠΈΠ΅ потрСбляСмой мощности Π·Π°ΠΏΠΈΡ‚Ρ‹Π²Π°Π΅ΠΌΠΎΠ³ΠΎ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π° ΠΈ Ρ„Π°Π·Π½ΠΎΡΡ‚ΡŒ питания. ΠŸΡ€ΠΈ Ρ‚Ρ€Π΅Ρ… Ρ„Π°Π·Π°Ρ… слСдуСт ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Ρ‚Ρ€Π΅Ρ… ΠΈΠ»ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠΉ. Если ΠΈΠΌΠ΅Π΅Ρ‚ мСсто Π±Ρ‹Ρ‚ΡŒ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅, Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠΉ.

Π‘ΠΎΠ²Π΅Ρ‚Ρ‹ ΠΏΠΎ установкС Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ установка Π²Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° происходит ΠΏΠΎ стандартной схСмС, ΠΊΠ°ΠΊ ΠΈ установка Π΄Ρ€ΡƒΠ³ΠΈΡ… устройств Π² систСмС. Но Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΊ Π½Π΅Π³ΠΎ Π΅ΡΡ‚ΡŒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ΅ мСсто. Оно располагаСтся свСрху Π² Π»Π΅Π²ΠΎΠΉ части Ρ‰ΠΈΡ‚ΠΊΠ°. Π’Π°ΠΊΠΎΠΉ располоТСниС обуславливаСтся Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΈΠ΄ΡƒΡ‰ΠΈΠ΅ Π»ΠΈΠ½ΠΈ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅ ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ свСрху Π² Π½ΠΈΠ·. А Π΄Π°Π½Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ являСтся ΠΏΠ΅Ρ€Π²Ρ‹ΠΌ ΠΈΠ· устройств ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ это ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎ. Он являСтся Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ обособлСнным ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ…. Π­Ρ‚ΠΎ позволяСт ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½ΠΎ ΡΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π΄Π°ΠΆΠ΅ Π½Π΅ ΠΎΠΏΡ‹Ρ‚Π½ΠΎΠΌΡƒ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΡƒ ΠΏΡ€ΠΈ нСобходимости экстрСнного ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ схСма автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π΅ являСтся слоТной.

Иногда ΠΏΡ€Π°Π²Π΄Π° ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ для Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² энСргоснабТСния примСняСтся однополюсной автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ (рис. 3). Но это Π½Π΅ совсСм ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ. Π’Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ устанавливаСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° Ρ„Π°Π·Ρƒ. И ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒ всС Ρ€Π°Π²Π½ΠΎ находится Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ состоянии.

Рис. 3. Однополюсной Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

ΠŸΡ€ΠΈ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠΈ, Π²Π²ΠΎΠ΄Π½Ρ‹Π΅ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, Π»ΡƒΡ‡ΡˆΠ΅ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π² Π½Π°Π΄Π΅ΠΆΠ½Ρ‹Ρ… ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ…. А установку Π΄ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ спСциалистам.

ИсслСдованиС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания | Π’Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π² расчСт ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Β» ΠžΡΠ½ΠΎΠ²Ρ‹ PAC

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

Β [ΡΠΊΡ€Ρ‹Ρ‚ΡŒ]

  • Бостояния энСргосистСм
  • Анатомия Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания
  • Π’ΠΎΠΊ ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°

    5

  • БистСмы энСргоснабТСния
  • Бсылки
  • Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² ΠΈ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ слоТности. Из-Π·Π° этого Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ расчСты конструкции ΠΈ исслСдования, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ΠΏΠΎΡ‚ΠΎΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, проводятся ΠΈΡΡ‡Π΅Ρ€ΠΏΡ‹Π²Π°ΡŽΡ‰Π΅. Π­Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для обСспСчСния Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ систСма Ρ€Π°Π±ΠΎΡ‚Π°Π»Π° Π² соотвСтствии с ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΎΠΌ, поддСрТивая Ρ‚Π΅ΠΌ самым ΠΎΡ‡Π΅Π½ΡŒ высокий ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ нСпрСрывности обслуТивания. Но, нСсмотря Π½Π° всС эти усилия, Π½Π΅ΠΈΠ·Π±Π΅ΠΆΠ½Ρ‹Π΅ условия, приводящиС ΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌΡƒ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΡŽ Π² систСмС, Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ устранСны.

    ЭнСргосистСма ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² любом ΠΈΠ· ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… состояний: Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅, Π½Π΅Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ ΠΈ нСисправноС. Π’ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΌ состоянии систСма Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π² расчСтных ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ…, ΠΈ оТидаСтся ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ срок слуТбы оборудования. ΠΠ΅Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ состояниС β€” это ΠΊΠΎΠ³Π΄Π° систСма Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π²Π½Π΅ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½Ρ‹Ρ… ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ΠΎΠ² Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΡΠΊΠΎΡ€ΠΈΡ‚ΡŒ старСниС оборудования. НСисправноС состояниС Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚, ΠΊΠΎΠ³Π΄Π° систСма подвСргаСтся ΡΠ΅Ρ€ΡŒΠ΅Π·Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ΠΈ ΠΊΠΎΠ³Π΄Π° ΠΎΡ‚ΠΊΠ°Π· оборудования вСсьма вСроятСн. НСисправноС состояниС ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹Π·Π²Π°Π½ΠΎ ΠΏΡ€ΠΈΡ€ΠΎΠ΄Π½Ρ‹ΠΌΠΈ явлСниями, авариями, ΡƒΡ…ΡƒΠ΄ΡˆΠ΅Π½ΠΈΠ΅ΠΌ изоляции ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ, ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ»ΠΈ нСцСлСсообразно.

    Рисунок 1. Бостояния энСргосистСмы

    НСисправноС состояниС ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎ Π²Π½Π΅Π·Π°ΠΏΠ½ΠΎΠΌΡƒ ΠΈ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠ°. ИмСнно ΠΈΠ·-Π·Π° этого высокого Ρ‚ΠΎΠΊΠ° систСма подвСргаСтся высоким уровням Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, учитывая, Ρ‡Ρ‚ΠΎ мСханичСскоС ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅ напряТСниС ΡΠ²Π»ΡΡŽΡ‚ΡΡ функциями ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π° Ρ‚ΠΎΠΊΠ°, i 2 . Π’ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ подаСтся ΠΎΡ‚ систСмы элСктропСрСдачи, Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ², синхронных ΠΈ асинхронных Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ.

    Рисунок 2. ИзмСнСния Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² систСмы Π² состоянии сбоя

    Π‘Ρ‚Ρ€ΡƒΠΊΡ‚ΡƒΡ€Π° Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

    НСисправная систСма питания ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡƒΠΏΡ€ΠΎΡ‰Π΅Π½Π° Π΄ΠΎ эквивалСнтной схСмы с ΠΈΠ΄Π΅Π°Π»ΡŒΠ½Ρ‹ΠΌ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΌ источником напряТСния ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ соСдинСнными сопротивлСниСм ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ. Π—Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° рисункС 3 ΠΈΠΌΠΈΡ‚ΠΈΡ€ΡƒΠ΅Ρ‚ состояниС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

    Рис. 3. ЭквивалСнтная Ρ†Π΅ΠΏΡŒ нСисправной систСмы

    По Π·Π°ΠΊΠΎΠ½Ρƒ ΠšΠΈΡ€Ρ…Π³ΠΎΡ„Π° для напряТСния,

    Π³Π΄Π΅

    E                – срСднСквадратичноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ источника напряТСния0002 I (T) являСтся ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ Π² любоС врСмя T

    R — это сопротивлСниС схСмы Π² OHM

    L — ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ схСмы Π² Π“Π΅Π½Ρ€ΠΈ

    T — врСмя Π² сСкунды

    Ξ± Β Β Β Β Β Β Β Β Β Β Β Β  β€” Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΉ ΡƒΠ³ΠΎΠ» источника напряТСния, ΠΊΠΎΠ³Π΄Π° ΠΊΠ»ΡŽΡ‡ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚.0021 i(t),

    Π³Π΄Π΅

    ΠœΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания i(t) состоит ΠΈΠ· Π΄Π²ΡƒΡ… ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΡ…: ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΎΠΉ постоянной ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ ΠΈ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠ΅ΠΉΡΡ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. Π’ Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ стационарная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° симмСтрична, пСрСходная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ постоянного Ρ‚ΠΎΠΊΠ° ΡΠΊΡΠΏΠΎΠ½Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ Π·Π°Ρ‚ΡƒΡ…Π°Π΅Ρ‚ со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ Π² зависимости ΠΎΡ‚ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ X/R систСмы. Π­Ρ‚ΠΎ Π΄Π΅Π»Π°Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания асиммСтричным. Π’Π°ΠΆΠ½ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° зависит ΠΎΡ‚ ΡƒΠ³Π»Π° сдвига Ρ„Π°Π· источника напряТСния, ΠΊΠΎΠ³Π΄Π° происходит ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅, ΠΈ вмСстС с ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ X/R систСмы, ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒΡŽ асиммСтрии Ρ‚ΠΎΠΊΠ° поврСТдСния.

    Π’ качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°, для чисто ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ систСмы кривая Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π½Π° рисунках 4 ΠΈ 5. На рисункС 4 ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Ρ„ΠΎΡ€ΠΌΠ° ΠΊΡ€ΠΈΠ²ΠΎΠΉ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания с Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΌ ΡƒΠ³Π»ΠΎΠΌ источника напряТСния, Ρ€Π°Π²Π½Ρ‹ΠΌ 0Β° Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ поврСТдСния, Π° Π½Π° рисункС 5 ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания с Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΌ ΡƒΠ³Π»ΠΎΠΌ источника напряТСния, Ρ€Π°Π²Π½Ρ‹ΠΌ 90Β° Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ поврСТдСния. ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ максимальная асиммСтрия Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚, ΠΊΠΎΠ³Π΄Π° Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΉ ΡƒΠ³ΠΎΠ» источника напряТСния Ρ€Π°Π²Π΅Π½ 0Β° Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ нСисправности. Π­Ρ‚ΠΎ справСдливо для любой систСмы X/R. Для чисто рСзистивной Ρ†Π΅ΠΏΠΈ пСрСходная постоянная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ обнуляСтся.

    Рис. 4. ΠΠ΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ с R = 0; Ξ± = 0 Β°
    Рис. 5. ΠΠ΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈ R = 0; Ξ± = 90 Β°

    На рис. 6 ΠΏΠΎΠΊΠ°Π·Π°Π½Π° типичная Ρ„ΠΎΡ€ΠΌΠ° ΠΊΡ€ΠΈΠ²ΠΎΠΉ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания с Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΌ ΡƒΠ³Π»ΠΎΠΌ источника напряТСния, Ρ€Π°Π²Π½Ρ‹ΠΌ 27Β° Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ нСисправности, ΠΈ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ X/R систСмы, Ρ€Π°Π²Π½Ρ‹ΠΌ 15.

    ΠΠ΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ 6. ΠΠ΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ с Π₯/Π  = 15; Ξ± = 27 Β°

    Π’ΠΎΠΊ Β«ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°Β»

    ΠŸΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠΈ исслСдования ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания прСдставляСт особый интСрСс, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ Π² соотвСтствии с этим Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ. Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π΄ΠΎΠΏΡƒΡ‰Π΅Π½ΠΈΠ΅ ΠΎ Ρ‚ΠΎΠΊΠ΅ Β«ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°Β» для опрСдСлСния ΠΏΠΈΠΊΠΎΠ²Ρ‹Ρ… ΠΈ срСднСквадратичных Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ максимально доступного Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π’ΠΎΠΊ Β«ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°Β» ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅Ρ‚ чисто Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ систСму, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Ρ€ΠΎΠ²Π½ΠΎ Ρ‡Π΅Ρ€Π΅Π· ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Ρƒ ΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π° послС возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Однако это Π΄ΠΎΠΏΡƒΡ‰Π΅Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π·Π°Π½ΠΈΠΆΠ°Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ Π² практичСских систСмах Ρ‚ΠΎΠΊ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ отстаСт ΠΎΡ‚ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π½Π° ΡƒΠ³ΠΎΠ», основанный Π½Π° систСмС X/R. Π­Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания достигнСт своСго максимального значСния Π΄ΠΎ ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°.

    ΠŸΡ€ΠΈ t = 0,5 Ρ†ΠΈΠΊΠ»Π° с Ξ±
    = 0Β°
    опрСдСляСтся ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΈΠΊΠΎΠ²Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

    ΠŸΡƒΡΡ‚ΡŒ

    Аналогичным ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ максимальноС срСднСквадратичноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΎ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ

    Π­Ρ‚ΠΎ концСпция, лСТащая Π² основС ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… коэффициСнтов умноТСния ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ устройства Ρ‡Π΅Ρ€Π΅Π· Β½ Ρ†ΠΈΠΊΠ»Π° послС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

    РасчСтный Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ этих ΡƒΠΌΠ½ΠΎΠΆΠ°ΡŽΡ‰ΠΈΡ… коэффициСнтов ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ способности автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π·Π°ΠΌΡ‹ΠΊΠ°Ρ‚ΡŒ ΠΈ Π·Π°Ρ‰Π΅Π»ΠΊΠΈΠ²Π°Ρ‚ΡŒ, способности Ρ„ΠΈΠΊΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΡˆΠΈΠ½Ρƒ, Ρ€Π΅Π»Π΅ΠΉΠ½ΠΎΠΉ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ способности ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

    Бсылки

    Π“. ΠŸΡ€Π°Π΄ΠΈΠΏ ΠšΡƒΠΌΠ°Ρ€ (2006 Π³.), ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ трансформаторов, Π·Π°ΠΌΠ΅Ρ‚ΠΊΠΈ ΠΏΠΎ ΠΎΠ±ΡƒΡ‡Π΅Π½ΠΈΡŽ Π·Π°Ρ‰ΠΈΡ‚Π΅ энСргосистСм, Visayan Electric Company, Π³. Π‘Π΅Π±Ρƒ, Π€ΠΈΠ»ΠΈΠΏΠΏΠΈΠ½Ρ‹.

    БлэкбСрн, Π”ΠΆ. (2014). ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠΉ рСтрансляции, 4-Π΅ ΠΈΠ·Π΄. Π‘ΠΎΠΊΠ°-Π Π°Ρ‚ΠΎΠ½, Π€Π»ΠΎΡ€ΠΈΠ΄Π°: CRC Press.

    IEEE Std 551-2006 [ЀиолСтовая ΠΊΠ½ΠΈΠ³Π°]: РСкомСндуСмая ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ° расчСта Ρ‚ΠΎΠΊΠΎΠ² ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΈ коммСрчСских энСргосистСмах. (2006). Π‘.И.: IEEE.

    ΠšΠΎΡ€ΠΏΠΎΡ€Π°Ρ‚ΠΈΠ²Π½ΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ ETAP для систСм элСктроснабТСния Онлайн-справка

    ΠŸΠžΠ”Π ΠžΠ‘ΠΠ•Π•

    ΠŸΠΎΡ‡Π΅ΠΌΡƒ созданиС Ρ‚ΠΎΠΊΠ° автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π²Π°ΠΆΠ½Π΅Π΅, Ρ‡Π΅ΠΌ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ?
    Номиналы ΠΈ тСхничСскиС характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ | ΠŸΠ°ΡΠΏΠΎΡ€Ρ‚Π½Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ‡ΠΊΠ° автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

    ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊ:

    Нравится Π—Π°Π³Ρ€ΡƒΠ·ΠΊΠ°…

    Π‘Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ: ΠΊΠ°ΠΊ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½ΠΎΠ²ΡƒΡŽ Ρ†Π΅ΠΏΡŒ (сдСлай сам)

    Π”ΠΎΠ±Π°Π²ΡŒΡ‚Π΅ Π½ΠΎΠ²ΡƒΡŽ Ρ†Π΅ΠΏΡŒ ΠΊ элСктропроводкС вашСго Π΄ΠΎΠΌΠ°

    ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Ρ€Π΅Π΄Π°ΠΊΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚ выбираСтся нСзависимо, хотя ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠ°Ρ†ΠΈΡŽ ΠΈΠ»ΠΈ ΠΏΠ°Ρ€Ρ‚Π½Π΅Ρ€ΡΠΊΡƒΡŽ комиссию, Ссли Π²Ρ‹ ΠΊΡƒΠΏΠΈΡ‚Π΅ Ρ‡Ρ‚ΠΎ-Ρ‚ΠΎ ΠΏΠΎ нашим ссылкам. Π Π΅ΠΉΡ‚ΠΈΠ½Π³ΠΈ ΠΈ Ρ†Π΅Π½Ρ‹ Ρ‚ΠΎΡ‡Π½Ρ‹, Π° Ρ‚ΠΎΠ²Π°Ρ€Ρ‹ Π΅ΡΡ‚ΡŒ Π² Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π½Π° ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΏΡƒΠ±Π»ΠΈΠΊΠ°Ρ†ΠΈΠΈ.

    ВрСмя

    ΠŸΠΎΠ»Π½Ρ‹ΠΉ дСнь

    Π‘Π»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ

    Π Π°ΡΡˆΠΈΡ€Π΅Π½Π½Ρ‹ΠΉ

    Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ

    51–100 Π΄ΠΎΠ»Π». БША

    Π’Π²Π΅Π΄Π΅Π½ΠΈΠ΅

    Π”ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ Π½ΠΎΠ²ΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ слоТной ΠΈ Π΄Π°ΠΆΠ΅ опасной Ρ€Π°Π±ΠΎΡ‚ΠΎΠΉ. ΠœΡ‹ ΠΏΠΎΠΊΠ°ΠΆΠ΅ΠΌ Π²Π°ΠΌ, ΠΊΠ°ΠΊ это ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ, с ΠΏΠΎΡˆΠ°Π³ΠΎΠ²Ρ‹ΠΌΠΈ инструкциями ΠΈ Π²Π°ΠΆΠ½Ρ‹ΠΌΠΈ совСтами ΠΏΠΎ бСзопасности.

    НСобходимыС инструмСнты

    • Π€ΠΎΠ½Π°Ρ€ΠΈΠΊ
    • ΠŸΠ»ΠΎΡΠΊΠΎΠ³ΡƒΠ±Ρ†Ρ‹
    • ΠŸΠ»ΠΎΡΠΊΠΎΠ³ΡƒΠ±Ρ†Ρ‹
    • ΠšΠ°Π½Ρ†Π΅Π»ΡΡ€ΡΠΊΠΈΠΉ Π½ΠΎΠΆ
    • ВСстСр напряТСния
    • Π˜Π½ΡΡ‚Ρ€ΡƒΠΌΠ΅Π½Ρ‚ для зачистки ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²/Π½ΠΎΠΆ

    НСобходимыС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹

    • АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ AFCI
    • ΠšΠ°Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π·Π°ΠΆΠΈΠΌ
    • ЭлСктричСскиС скобы

    Π—Π½Π°ΠΉ, Π²ΠΎ Ρ‡Ρ‚ΠΎ Π²Π²ΡΠ·Ρ‹Π²Π°Π΅ΡˆΡŒΡΡ

    . Π’ΠΎΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ ΠΌΡ‹ всСгда Π½Π΅ΠΎΡ…ΠΎΡ‚Π½ΠΎ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π»ΠΈ читатСлям, ΠΊΠ°ΠΊ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½ΠΎΠ²ΡƒΡŽ Ρ†Π΅ΠΏΡŒ. Π”Π°ΠΆΠ΅ ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠΈ Π΅ΡΡ‚ΡŒ Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ ΠΊΠΎΡΠ½Π΅Ρ‚Π΅ΡΡŒ Π½Π΅ Ρ‚Π΅Ρ… частСй ΠΈ ΠΏΠΎΠΊΠΎΠ½Ρ‡ΠΈΡ‚Π΅ с собой. Но ΠΏΠΎΡ‚ΠΎΠΌ ΠΌΡ‹ Ρ€Π΅ΡˆΠΈΠ»ΠΈ, Ρ‡Ρ‚ΠΎ Ссли Π½Π΅ ΠΏΠΎΠΊΠ°ΠΆΠ΅ΠΌ Π²Π°ΠΌ, Π²Ρ‹ просто ΠΎΡ‚ΠΏΡ€Π°Π²ΠΈΡ‚Π΅ΡΡŒ ΠΈΡΠΊΠ°Ρ‚ΡŒ Π΅Π³ΠΎ Π³Π΄Π΅-Π½ΠΈΠ±ΡƒΠ΄ΡŒ Π΅Ρ‰Π΅. И это Π½Π°ΠΏΡƒΠ³Π°Π»ΠΎ нас Π΅Ρ‰Π΅ большС. Π˜Ρ‚Π°ΠΊ, ΠΌΡ‹ ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅ΠΌ вас Ρ‡Π΅Ρ€Π΅Π· вСсь процСсс, ΠΏΠΎΠΊΠ°ΠΆΠ΅ΠΌ Π²Π°ΠΌ самый бСзопасный способ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π²Π°ΡˆΡƒ Ρ€Π°Π±ΠΎΡ‚Ρƒ.

    ΠžΡ‚ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π³Π»Π°Π²Π½ΠΎΠ³ΠΎ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ†Π΅ΠΏΡŒ Π½Π° самом Π΄Π΅Π»Π΅ довольно просто. Π’Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ всСго лишь ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Ρ‚Ρ€ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ†Π΅ΠΏΡŒ, ΠΈ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Ρ†Π΅ΠΏΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ†Π²Π΅Ρ‚ΠΎΠ²ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. Но Π΅ΡΡ‚ΡŒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠ΅Ρ€Ρ‹ прСдостороТности, ΠΈ Ссли Π²Ρ‹ ΠΈΡ… ΠΏΡ€ΠΎΠΈΠ³Π½ΠΎΡ€ΠΈΡ€ΡƒΠ΅Ρ‚Π΅, Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠΊΠΎΠ½Ρ‡ΠΈΡ‚ΡŒ с собой. Π”Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ. Если Π²Ρ‹ Π±ΡƒΠ΄Π΅Ρ‚Π΅ ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚ΡŒ нашим ΠΌΠ΅Ρ€Π°ΠΌ бСзопасности ΠΏΠΎ порядку ΠΈ Π±ΡƒΠΊΠ²Π΅, всС Π±ΡƒΠ΄Π΅Ρ‚ Π² порядкС. Но Ссли Π² ΠΊΠ°ΠΊΠΎΠΉ-Ρ‚ΠΎ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ‹ Π½Π΅ Π·Π½Π°Π΅Ρ‚Π΅, ΠΊΠ°ΠΊ Π΄Π΅ΠΉΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ, ΠΈΠ»ΠΈ чувствуСтС сСбя Π½Π΅ΠΊΠΎΠΌΡ„ΠΎΡ€Ρ‚Π½ΠΎ Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅, Π²Ρ‹Π·ΠΎΠ²ΠΈΡ‚Π΅ элСктрика.

    Π”Π΅Ρ€ΠΆΠΈΡ‚Π΅ΡΡŒ подальшС ΠΎΡ‚ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ Π½Π°ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΈΠΊΠΎΠ². Они всСгда ΠΏΠΎΠ΄ напряТСниСм, Π΄Π°ΠΆΠ΅ ΠΏΡ€ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ Π³Π»Π°Π²Π½ΠΎΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ (ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ обслуТивания). Если Π²Ρ‹ ΠΏΡ€ΠΈΠΊΠΎΡΠ½Π΅Ρ‚Π΅ΡΡŒ ΠΊ Π½ΠΈΠΌ, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠΌΠ΅Ρ€Π΅Ρ‚ΡŒ. НакройтС Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΠ΅ области ΠΊΠ°Ρ€Ρ‚ΠΎΠ½Π½Ρ‹ΠΌ экраном, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ случайный ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΏΡ€ΠΈ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠΈ Ρ†Π΅ΠΏΠΈ. Если Ρƒ вас Π΅ΡΡ‚ΡŒ ΠΊΠ°ΠΊΠΈΠ΅-Π»ΠΈΠ±ΠΎ сомнСния ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊΠΈΠ΅ области ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠ΄ напряТСниСм, ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ΡΡŒ ΠΊ элСктрику. Π•ΡΡ‚ΡŒ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ осознаниС ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ с элСктричСством являСтся ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹ΠΌ шагом Π² ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ ΠΏΠΎΠΆΠ°Ρ€ΠΎΠ² Π² Π΄ΠΎΠΌΠ΅.

    ΠŸΠΎΡΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ это Π²ΠΈΠ΄Π΅ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ·Π½Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊ бСзопасно ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½ΠΎΠ²ΡƒΡŽ Ρ†Π΅ΠΏΡŒ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ:

    ΠŸΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚ΠΈΡ‚Π΅ Π½ΡƒΠΆΠ½Ρ‹Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΈ инструмСнты

    ΠŸΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ ΠΎΡ‚ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒΡΡ Π·Π° ΠΏΠΎΠΊΡƒΠΏΠΊΠ°ΠΌΠΈ, ΠΎΡ‚ΠΊΡ€ΠΎΠΉΡ‚Π΅ Π΄Π²Π΅Ρ€Ρ†Ρƒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ скопируйтС Π½Π°Π·Π²Π°Π½ΠΈΠ΅ производитСля, Π½ΠΎΠΌΠ΅Ρ€ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ, ΠΈ Π½ΠΎΠΌΠ΅Ρ€Π° ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΎΠ΄ΠΎΠ±Ρ€Π΅Π½Π½Ρ‹Ρ… для вашСй ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ. Π’ΠΎΠ³Π΄Π° ΠΊΡƒΠΏΠΈΡ‚Π΅ ΠΎΠ΄ΠΈΠ½ ΠΈΠ· этих Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Если Π² вашСм домашнСм Ρ†Π΅Π½Ρ‚Ρ€Π΅ Π½Π΅Ρ‚ Π½ΡƒΠΆΠ½ΠΎΠΉ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΈΠ»ΠΈ ΠΌΠ°Ρ€ΠΊΠΈ, Π²Π°ΠΌ придСтся ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ ΠΊ поставщику элСктроэнСргии. Π’Ρ‹ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Ρ‚ΠΈΠΏ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ ΠΎΠ΄ΠΎΠ±Ρ€Π΅Π½ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ для использования Π² вашСй ΠΊΠΎΡ€ΠΎΠ±ΠΊΠ΅, Π΄Π°ΠΆΠ΅ Ссли ΠΎΠ½ помСщаСтся Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ.

    ΠΠ°Ρ…ΠΎΠ΄ΡΡΡŒ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅, Π²ΠΎΠ·ΡŒΠΌΠΈΡ‚Π΅ нСсколько 1/2-Π΄ΡŽΠΉΠΌΠΎΠ²Ρ‹Ρ… пластиковых Π·Π°Ρ‰Π΅Π»ΠΊΠΈΠ²Π°ΡŽΡ‰ΠΈΡ…ΡΡ ΠΊΠ°Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… Π·Π°ΠΆΠΈΠΌΠΎΠ², Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ кабСль. Они бСзопаснСС, Ρ‡Π΅ΠΌ мСталличСскиС Ρ…ΠΎΠΌΡƒΡ‚Ρ‹, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΈΡ… установкС Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ Π·Π°ΡΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ Ρ€ΡƒΠΊΡƒ Π² панСль.

    Если Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΏΠΎΠΌΠΈΠ½Π°Π½ΠΈΠ΅ ΠΎ Ρ‚ΠΎΠΌ, насколько ΠΏΠ»ΠΎΡ…ΠΈΠΌΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π»ΡŽΠ±ΠΈΡ‚Π΅Π»ΠΈ элСктротСхники, ΠΎΠ·Π½Π°ΠΊΠΎΠΌΡŒΡ‚Π΅ΡΡŒ с этим списком Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнных Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠΉ ΠΏΡ€Π°Π²ΠΈΠ» элСктротСхники.

    Π’Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ элСктричСство Π²ΠΎ всСм Π΄ΠΎΠΌΠ΅, поэтому Π²Π°ΠΌ понадобится ΠΌΠΎΡ‰Π½Ρ‹ΠΉ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ свСт. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Π½Ρ‹ΠΉ Π½Π°Π»ΠΎΠ±Π½Ρ‹ΠΉ Ρ„ΠΎΠ½Π°Ρ€ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ являСтся ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎΠΉ ΠΈΠ΄Π΅Π΅ΠΉ, Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ Π²Π°ΠΌ Π½Π΅ придСтся ΠΆΠΎΠ½Π³Π»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ„ΠΎΠ½Π°Ρ€ΠΈΠΊΠΎΠΌ, инструмСнтами для зачистки ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΎΠΉ. Π‘ΠΎΠ±Π΅Ρ€ΠΈΡ‚Π΅ канцСлярский Π½ΠΎΠΆ, инструмСнты для зачистки ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², ΠΈΠ·ΠΎΠ»Π΅Π½Ρ‚Ρƒ, тСстСр Ρ†Π΅ΠΏΠΈ (Π½Π΅ Π°Π½Π°Π»ΠΈΠ·Π°Ρ‚ΠΎΡ€ напряТСния) ΠΈ ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΡƒ с плоским Π»Π΅Π·Π²ΠΈΠ΅ΠΌ ΠΈΠ»ΠΈ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ Π½Π°ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΈΠΊ β„– 2 для вашСго многоразрядного ΠΊΠ»ΡŽΡ‡Π°. Π­Ρ‚ΠΎ Π΄Π²Π° ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… инструмСнта для элСктромонтаТных Ρ€Π°Π±ΠΎΡ‚ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ.

    ΠŸΡ€ΠΎΠ΅ΠΊΡ‚ шаг Π·Π° шагом (12)

    Взгляд ΠΈΠ·Π½ΡƒΡ‚Ρ€ΠΈ Π½Π° панСль Π³Π»Π°Π²Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

    ПанСль Π³Π»Π°Π²Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ совсСм Ρ‚Π°ΠΊΠΎΠΉ, ΠΊΠ°ΠΊ здСсь. На любой ΠΏΠ°Π½Π΅Π»ΠΈ Π½Π°ΠΉΠ΄ΠΈΡ‚Π΅ большиС ΠΊΠ°Π±Π΅Π»ΠΈ ΠΈ Π½Π°ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΈΠΊΠΈ, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΎΠ½ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹. Π­Ρ‚ΠΎ Ρ‚Π΅ части, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ всСгда находятся ΠΏΠΎΠ΄ напряТСниСм, Π΄Π°ΠΆΠ΅ ΠΊΠΎΠ³Π΄Π° Π³Π»Π°Π²Π½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹. Π’ΠΎΡ‚ ΠΊΠ°ΠΊ ΡƒΠ·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΊ Ρ‡Π΅ΠΌΡƒ:

    • A: ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ выступы. Они всСгда ΠΏΠΎΠ΄ напряТСниСм, Π΄Π°ΠΆΠ΅ ΠΊΠΎΠ³Π΄Π° Π³Π»Π°Π²Π½Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½. ΠΠ˜ΠšΠžΠ“Π”Π НЕ ΠŸΠ Π˜ΠšΠΠ‘ΠΠ™Π’Π•Π‘Π¬ К НИМ.
    • B: ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΊΠ°Π±Π΅Π»ΠΈ. Π§Π΅Ρ€Π½Ρ‹Π΅ всСгда ΠΆΠΈΠ²Ρ‹. И хотя ΠΎΠ½ΠΈ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹, Π½Π΅ ΠΏΡ€ΠΈΠΊΠ°ΡΠ°ΠΉΡ‚Π΅ΡΡŒ ΠΊ Π½ΠΈΠΌ.
    • C: Π“Π»Π°Π²Π½Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ. ВсСгда Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°ΠΉΡ‚Π΅ Π΅Π³ΠΎ ΠΏΠ΅Ρ€Π΅Π΄ снятиСм ΠΊΡ€Ρ‹ΡˆΠΊΠΈ ΠΏΠ°Π½Π΅Π»ΠΈ.
    • D: Π Π°Π·ΠΌΡ‹ΠΊΠ°Ρ‚Π΅Π»ΡŒ. Горячий ΠΏΡ€ΠΎΠ²ΠΎΠ΄ (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ красный ΠΈΠ»ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ) ΠΎΡ‚ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŽ. Если Π²Ρ‹ устанавливаСтС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ AFCI (ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… страницах), Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΊ Π½Π΅ΠΌΡƒ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄.
    • E: Π¨ΠΈΠ½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. РаспрСдСляСт ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΡ‚ Π³Π»Π°Π²Π½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ защСлкиваСтся Π½Π° шинС.
